BRUKSANVISNING KEIV90E SMEG

Denne bruksanvisningen gjelder for flere maskinutgaver. Det kan finnes beskrivelser av enkelte deler som ikke gjelder din maskin.

INSTALLASJON

• Produsenten skal ikke kunne holdes ansvarlig for eventuelle skader som oppstår som følge av feil eller ufullstendig montering.

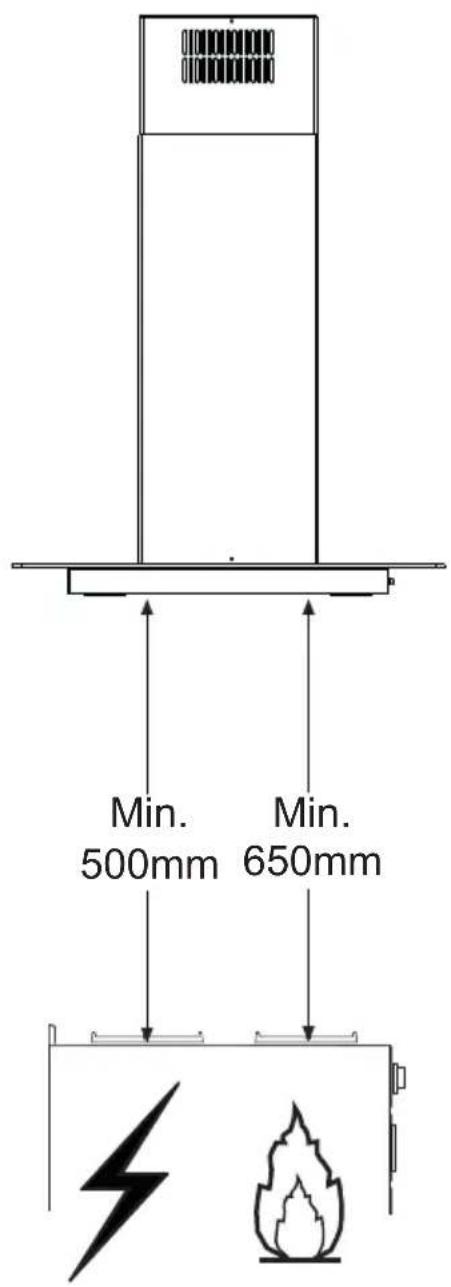

• Minimum sikkerhetsavstand mellom komfyrtoppen og viftehetten er 650 med mer (noen modeller kan installeres lavere, se avsnittene Mål og Installasjon).
• Kontroller at nettspenningen er i overensstemmelse med spenningen som er angitt på merkeplaten på innsiden av hetten.
• For utstyr i klasse I må det kontrolleres at strømforsyningen garanterer tilstrekkelig jording.
• Koble sugeviften til avtrekkskanalen gjennom et rør med en minimumsdiameter på 120 mm. Trekkanalens rute må være så kort som mulig.

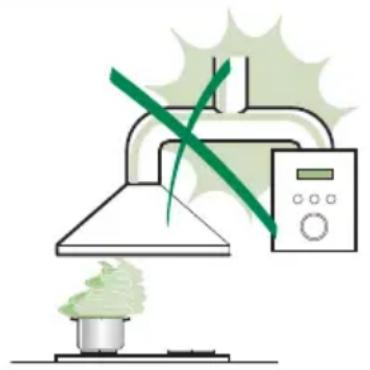

• Ikke koble viftehetten til avtrekkskanaler med forbrenningsgasser (kjeler, ildsteder osv.).
• Hvis sugeviften brukes sammen med ikke-elektriske apparater (f.eks. gassapparater), må det sørges for tilstrekkelig lufting i rommet for å hindre tilbakestrømning av avgass. Kjøkkenet må ha en direkte åpning til fri luft for å garantere tilførsel av ren luft. Apparatet er sikkert i bruk när undertrykket i rommet er på maks 0,04 mBar.
• Hvis nettkabelen ødelegges, må den byttes ut av produsenten eller kundeservice for å unngå enhver fare.
• Hvis installasjonsinstruksjonene for gasskomfyren spesifiserer en større avstand, må du overholde dette. Følg alltid gjeldende normer for luftutslipp.

BRUK

• Viftehetten er utviklet utelukkende for hjemmebruk for å motvirke lukter på kjøkkenet.
• Bruk aldri hetten til andre formål enn den er beregnet for.
• Tillat aldri høye, åpne flammer under hetten når den er i bruk.
• Juster flammestyrken slik at bare bunnen av gryten omsluttes, og ikke sidene.
• Frityrkokere må overvåkes kontinuerlig under bruk: overopphetet olje kan ta fyr.
• Hetten må ikke brukes av barn eller personer som ikke har fått opplæring i korrekt bruk.
• Utstyret er ikke beregnet for bruk av unge barn eller sykelige personer uten tilsyn.
• Ikke flambér under kjøkkenviften pga. brannfaren.
• Dette apparatet må ikke brukes av personer (inkl. barn) med reduserte psykiske evner og ferdigheter, eller av uerfarne personer uten kjennskap til apparatet, hvis de ikke er under oppsyn eller opplæring av personer ansvarlige for deres sikkerhet.
• Barn må holdes under oppsyn for å garantere at de ikke leker med apparatet.
• "ADVARSEL: De tilgjengelige delene kan bli veldige varme når platetopper/komfyrer er i bruk."

VEDLIKEHOLD

• Slå av eller koble apparatet fra strømnettet før det utføres vedlikeholdsarbeid.
• Rengjør og/eller skrift ut filtrene etter angitt tid (Brannrisiko).
• Rengjør hetten med en fuktig klut og et nøytralt, flytende rensemiddel.

Symbolet ✉ på produktet eller på emballasjen viser at dette produktet ikke må behandles som husholdningsavfall. Det skal derimot bringes til et mottak for resirkulering av elektrisk og elektronisk utstyr. Ved å sørge for korrekt avhending av apparatet, vil du bidra til å forebygge de negative konsekvenser for miljø og helse som gal håndtering kan medføre. For nærmere informasjon om resirkulering av dette produktet, vennligst kontakt kommunen, renovasjons-selskapet eller forretningen der du anskaffet det.

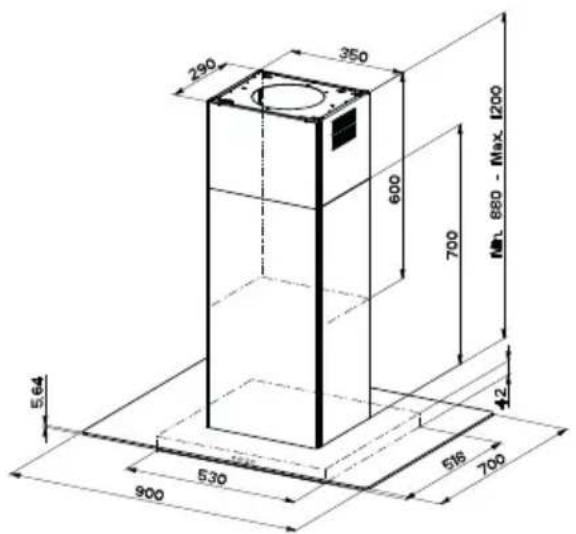

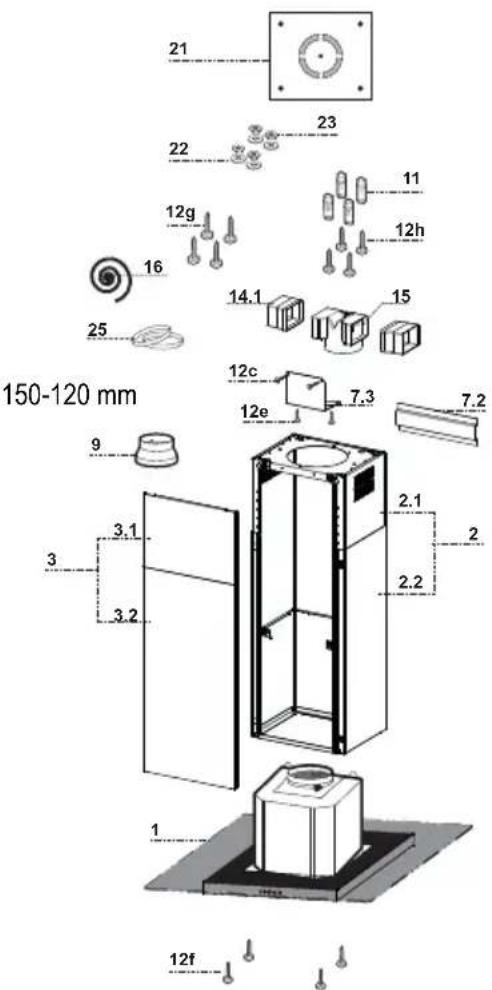

Ref.	Antall	Produktets	deler
1	1	Kjøkkenviftens hoveddel komplett med: Kontroller, lys, filtre.
2	1	Uttrekkbart røkrør, består av:
2.1	1	∅verste røkrør
2.2	1	Nederste røkrør
3	1	Uttrekkbart panel, består av:
3.1	1	∅verste panel
3.2	1	Nederste panel
9	1	Reduksjonsflens	med en diameter på
14.1	1	Forlengelsesledning for luftutløpskopling
15	1	Luftutløpskopling
16	1	Novastick tape
25		Slangeklemmer (følger ikke med)

Ref.	Antall	Installasjonsdeler
7.3	1	Festekonsoll til luftutløpskopling
7.2	1	Låsekonsoll til uttrekkbart røkrør
11	4	Ekspansjonsplugger med en diameter på 10 mm
12c	2	Skruer 2,9 x 6,5
12e	2	Skruer 2,9 x 9,5
12f	4	Skruer M4 x 80
12g	4	Skruer M6 x 80
12h	4	Skruer 5,2 x 70
21	1	Boremal
22	4	Skiver med en diameter på 6,4 mm
23	4	Mutrer M6

Antall	Dokumentasjon
1	Bruksveiledning

Boring av hull i veggen og festing av konsollene

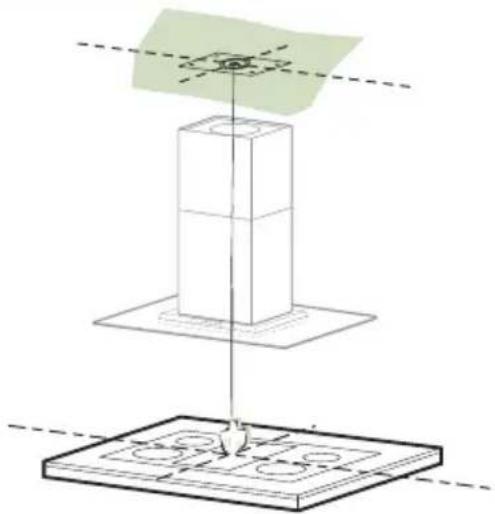

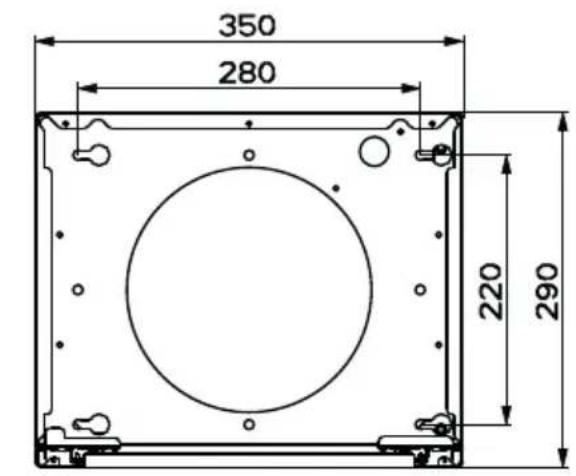

BORING AV HULL I TAKET/HYLLEN

• Ved hjelp av en blytråd må du merke av midten på platetoppen i taket/hyllen.
• Støtt boremalen 21 (følger med) til taket/hyllen. Midten på kjøkkenviften må passe sammen med det avmerkete midtpunktet, og midtlinjen til boremalen må være på linje med midtlinjen til platetoppen.
• Merk av midten til hullene til boremalen.

• Betongtak: Alt etter hvilken type ekspansjonsplugger som brukes.
• Teglsteinstak med lufterom mellom (tykkelsen på bærelaget er 20 mm): 10 mm i diameter. Før inn ekspansjonspluggene 11 (følger med) med en gang.
• Trebjelker: Alt etter hvilken type skruer til tre som brukes.
  • Trehylle: 7 mm i diameter.
  • Passasje for nettkabelen: 10 mm i diameter.
• Luftutløp (sugeversjon): Alt etter diameteren til tilkopling til det eksterne utløpsrøret.

- Skru inn to skruer på kryss og la dem stikke 4-5 mm ut fra taket:

• Betongtak: Ekspansjonsplugger til betong (følger ikke med).
• Teglsteinstak med lufterom mellom (tykkelsen på bærelaget er 20 mm): Skruer 12h (følger med).
• Trebjelker: Skruer til tre (følger ikke med).
• Trehylle: Skruer 12g med skiver 22 og mutrer 23 (følger med).

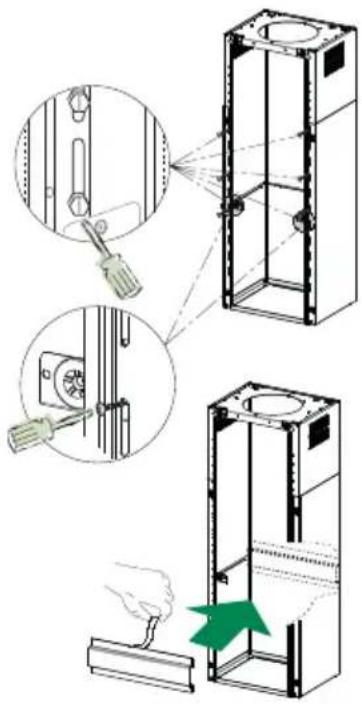

Festing av beslaget og røkrøret

Dersom du ønsker å justere høyden til beslaget må du gå frem som følger:

• Skru løs de metriske skruene som forener de to delene på framsiden.
• Juster beslaget til ønsket høyde, og skru inn skruene igjen. Sørg for å sette inn to skruer nær panelets lås.
• Løft beslaget, plasser festeåpningene inn på skruene og la det gli helt inn.
• Stram de to skruene og skru inn de to andre skruene (følger med).
• Ta låsekonsollen til det uttrekkbare røkrøret 7.2, ta av beskyttelsesfilmen til den tosidige tapen og fest tapen innvendig på beslaget slik at det festes bedre.

Før du strammer skruene helt er det mulig å utføre justeringer ved å flytte på beslaget. Pass på at skruene ikke glir ut av festeåpningen.

- Beslaget må festes på en sikker måte i forhold til kjøkkenviftens vekt og eventuelle belastninger som følge av at du kan komme tilfeldig borti kjøkkenviftens sider. Når du er ferdig med å feste beslaget må du kontrollere at basen er stabil selv om beslaget bøyes.

- I alle tilfeller hvor taket ikke er tilstrekkelig kraftig ved opphengingsstedet, må du sørge for å forsterke taket med egnede plater og motplater festet til kraftige konstruksjonsdeler.

Tilkopling av luftutløpet for oppsugingsversjon

For installasjon av oppsugingsversjonen må man kople ventilatorhetten til et utførselsrør ved hjelp av et fast rør eller en slange med diameter på 150 eller 120 med mer. Dette kan installatøren velge fritt.

• For tilkopling av rør med en diameter på 120 mm må du føre inn reduksjonsflensen 9 på utløpet fra ventilatorhettens hoveddel.
• Fest røret ved hjelp av de medfølgende rørfesteklemmene 25 (ikke inkludert).
  • Fjern eventuelle aktive kullfilter.

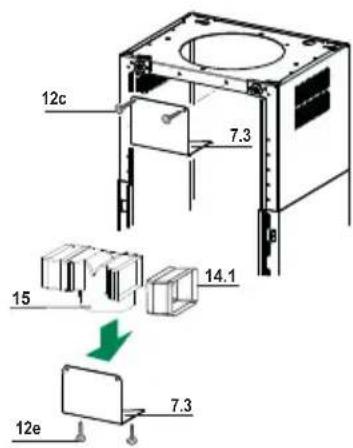

Luftutløp for filtreringsversjon

• Før forlengelsesledningene for koplingen 14.1 inn på koplingen 15 fra siden.
• Før koplingen 15 inn på festekonsollen 7.3, og fest den med skruene.
• Fest festekonsollen 7.3 til den øverste delen med skruene.
• Forsikre deg om at åpningene til forlengelsesledningene for koplingen 14.1 passer inn i åpningene til røkrøret både horisontalt og vertikalt.
• Kople koplingen 15 til utløpet fra kjøkkenviftens hoveddel med et rør eller en slange med en diameter på 150 mm (etter eget valg).
• Kontroller at det aktive kullfilteret er montert.

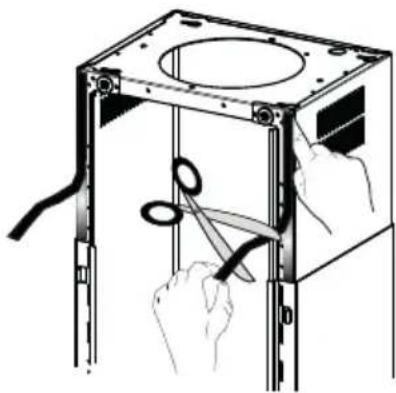

Festing av Novastick tape

- Fest Novastick tapen 16 foran på det øverste røkrøret. Start ovenfra og fortsett helt ned til det nederste røkrøret.

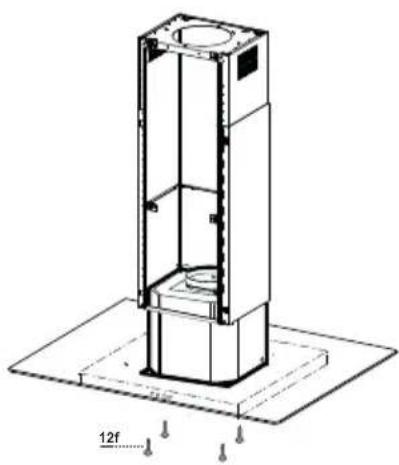

Montering av panelet og festing av kjøkkenviftens hoveddel

• Ta ut fettfiltrene fra kjøkkenviftens hoveddel.
  • Fjern eventuelle aktive kullfiltre.
• Fest deretter kjøkkenviftens hoveddel til beslaget underfra med de fire skruene 12f (M6 x 10) (følger med).
• Hekt deretter den øverste delen av panelet 3 (justert etter ønsket mål) på gummistøttene i den øverste og nederste delen av beslaget.
• La den nederste delen av panelet 3 gli helt til metallflikene festes i beslagets festeåpninger.

• Kople kjøkkenviften til strømnettet med en topolet bryter med en kontaktåpning på minst 3 mm.
• Fjern fettfiltrene (se avsnittet Vedlikehold) og kontroller at koplingsstykket til nettkabelen er korrekt innført i stikkontakten til sugesystemet.

KNAPP	LED	FUNKSJONER
T1 Hastighet	Tent	Slår motoren på ved den første hastigheten.
Slår av motoren.
T2 Hastighet	Tent	Slår motoren på ved den andre hastigheten.
T3 Hastighet	Tent konstant	Trykk kort på knappen for å slå motoren på ved den tredje hastigheten.
Blinker Trykk i 2 sekunder.Aktiverer den fjerde hastigheten i 6 minutter. Når tiden er ut- løpt går den automatisk tilbake til den tidligere innstilte has- tigheten. Egnet til å fjerne mye os.
L Lys		Tenner og slukker belysningen.

Advarsel: Med knappen T1 går motoren over til den første hastigheten og slås deretter av.

Fettfilter

VASKING AV DE SELVBÆRENDE FETTFILTRENE AV METALL

• Filtrene kan vaskes også i oppvaskmaskinen. De må vaskes ca. hver andre måned og eventuelt oftere avhengig av bruksforholdene.
• Fjern filtrene ett av gangen ved å trykke dem mot baksiden og samtidig skyve dem nedover.
• Vask filtrene. Pass på at du ikke böyer dem. La dem tørke før du monterer dem igjen.
• Når du monterer filtrene igjen må du passe på at håndtaket er rettet mot utsiden.

Kullfilter, filtrerende versjon

UTSKIFTING AV KULLFILTERET

• Dette filteret kan ikke vaskes eller brukes om igjen. Det skal skiftes ut minst hver fjerde måned eller oftere avhengig av bruksforholdene.
  • Fjern fettfiltrene av metall.
  • Hekt av kullfilteret.
• Hekt det nye filteret på i dets sete.
  • Monter fettfiltrene av metall igjen.
