Produkttype	Frittstående kjøleskap
Merke	Smeg
Modell	C3170F2P
Farge	Hvit
Energiklasse	E
Årlig energiforbruk	221 kWh
Bruksinnhold kjøleavdeling	321 L
Bruksinnhold fryseavdeling	89 L
Totalt bruksinnhold	410 L
Klimaklasse	SN-ST
Støynivå	40 dB (A)
Mål (H x B x D)	201,5 x 59,6 x 66,6 cm
Vekt	67 kg
Tilkoblingsspenning	230 V, 50 Hz
Tilkoblingseffekt	120 W
Kjølemiddel	R600a
Avrimingsmetode	Manuell (kjøleavdeling), Automatisk (fryseavdeling)
Innvendig belysning	LED
Hyller / oppbevaringsrom	4 glasshyller, 1 grønnsaksskuff
Dørhyller	4
Tilleggsfunksjoner	Superkjøling, feriemodus, temperaturalarm
Rengjøring	Innvendig rengjøring med mild såpevann; støvsuge kondensatoren årlig
Sikkerhet	Barnelås ikke tilgjengelig; trekk ut støpselet før vedlikehold
Reservedeler	Filter, dørpakninger, glasshyller, temperaturføler
Reparerbarhet	Reparasjon av fagfolk; reservedeler tilgjengelig i 10 år

Ofte stilte spørsmål - C3170F2P SMEG

Hvordan stiller jeg inn temperaturen?

Temperaturen stilles inn med dreieknappen i kjøleavdelingen. Trinn 1-2 for kjølig, 3-4 for medium, 5 for maksimal kulde. Anbefalt 4-5 °C i kjøledelen og -18 °C i fryseavdelingen.

Hvordan rengjør jeg apparatet?

Slå av kjøleskapet og trekk ut støpselet. Rengjør innsiden med varmt vann og mildt oppvaskmiddel. Tørk alt godt. Unngå skuremidler.

Hva gjør jeg ved isdannelse i fryseavdelingen?

Avrim apparatet når islaget er tykkere enn 5 mm. Ta ut matvarene, slå av og la døren stå åpen. Fjern isen med en plastskrape.

Hvorfor renner vann ut av kjøleskapet?

Sjekk om avløpsåpningen for avrimingsvann er tett. Rengjør den med en bomullspinne. Forsikre deg om at kjøleskapet står i vater.

Apparatet kjøler ikke ordentlig.

Sjekk temperaturinnstillingen, om døren lukker tett og om viften (hvis montert) går. Rengjør kondensatoren. Hvis problemet vedvarer, kontakt kundeservice.

Hvordan bytter jeg innvendig belysning?

LED-belysningen er innebygd og kan kun skiftes av en tekniker. Kontakt Smeg kundeservice.

Hva betyr alarmen?

En akustisk alarm lyder når døren er åpen eller når temperaturen stiger for mye. Lukk døren eller vent til temperaturen er tilbake i normalområdet.

Kan jeg bytte dørslagsiden?

Ja, dørslaget kan byttes. Dette bør utføres av en kvalifisert tekniker. Veiledning finnes i bruksanvisningen.

Hvor lang er garantien?

Smeg gir vanligvis 2 års garanti på apparatet. Vennligst oppbevar kjøpsbeviset. For nøyaktige vilkår, les garantidokumentene.

Hvor finner jeg reservedeler?

Originale Smeg-reservedeler får du via autoriserte forhandlere eller Smeg kundeservice. Oppgi modellnummer C3170F2P.

BRUKSANVISNING C3170F2P SMEG

Sikkerhetsinformasjon 57

Sikkerhetsanvisninger 58

Bruk 59

Daglig bruk 60

Råd og tips 62

Stell og rengjøring 63

Feilsøking 64

Montering 66

Støy 71

Tekniske data 72

Med forbehold om endringer.

⚠️ SIKKERHETSINFORMASJON

Les instruksjonene nøye før montering og bruk av produktet. Produsenten er ikke ansvarlig for eventuelle skader som skyldes feilaktig montering og bruk. Oppbevar produktets instruksjoner for fremtidig bruk.

Sikkerhet for barn og sårbare personer

• Dette produktet kan brukes av barn fra åtte år og oppover og personer med reduserte fysiske, sensoriske eller mentale evner eller manglende erfaring og kunnskap hvis de har tilsyn eller får instruksjon i sikker bruk av produktet og forstår hvilke farer som kan inntreffe.
• Ikke la barn leke med produktet.
• Rengjøring og vedlikehold skal ikke gjøres av barn med mindre de har tilsyn.
• Oppbevar all emballasje utilgjengelig for barn.

Generelt om sikkerhet

- Dette produktet er kun ment for bruk i husholdninger og liknende bruk som:

• Gårdshus; personalkjøkken i butikker, på kontorer og andre arbeidsmiljøer
• Av gjester på hoteller, moteller, pensjonater og andre boligtyper

- Hold ventilasjonsåpningene i produktets kabinett eller i den innebygde strukturen fri for hindringer.

- Ikke bruk mekaniske redskaper eller annet utstyr som ikke produsenten har anbefalt for å gjøre avrimingsprosessen raskere.

• Ikke ødelegg kjølemiddelkretsen.
• Ikke bruk elektriske apparater inne i skapet, hvis de ikke er av en type som anbefales av produsenten.
• Ikke bruk spylevann eller damp til å rengjøre produktet.
• Rengjør produktet med en fuktig, myk klut. Bruk kun nøytrale rengjøringsmidler. Du må aldri bruke skurende oppvaskmidler, skuresvamper, løsemidler eller metallgjenstander.
• Ikke oppbevar eksplosive stoffer som spraybokser med brannfarlig drivgass i dette produktet.
• Om strømledningen er skadet må den erstattes av produsenten, et autorisert servicesenter eller likt kvalifiserte personer for å unngå skader.

SIKKERHETSANVISNINGER

Montering

ADVARSEL! Bare en kvalifisert person må montere dette produktet.

• Fjern all emballasjen
- Ikke monter eller bruk et skadet produkt.
- Følg monteringsanvisningene som følger med produktet.
- Vær alltid forsiktig når du flytter produktet, fordi det er tungt. Bruk alltid vernehansker.
- Sørg for at luften kan sirkulere rundt produktet.
- Vent minst 4 timer før du kobler produktet til strømforsyningen. Dette er for at oljen skal kunne renne tilbake i kompressoren.
- Ikke installer produktet i nærheten av radiatorer, komfyrer, ovner eller kokeplater.
- Baksiden av produktet må stå mot veggen.
- Ikke installer produktet der det er direkte sollys.
- Ikke monter dette produktet på steder som er for fuktige eller kalde, slik som konstruksjonstilbygg, garasjer eller vinkjellere.

- Når du skal flytte produktet, løft den i fremkant for ikke å skrape opp gulvet.

Elektrisk tilkopling

ADVARSEL! Fare for brann og elektrisk støt.

• Produktet må være jordet.
• Kontroller at det er samsvar mellom den elektriske informasjonen på typeskiltet og strømforsyningen i huset. Hvis det ikke er det, må du kontakt en elektriker.
• Bruk alltid en korrekt montert, jordet stikkontakt.
• Ikke bruk doble stikkontakter eller skjøteledninger.
• Sørg for ikke å forårsake skade på elektriske komponenter (f. eks støpsel, nettkabel, kompressor). Ta kontakt med servicesenteret eller en elektriker for å endre de elektriske komponentene.
• Strømkabelen må ligge under nivået til støpselet.
• Ikke sett støpselet i stikkontakten før monteringen er fullført. Kontroller at det er tilgang til stikkontakten etter monteringen.
• Ikke trekk i kabelen for å koble fra produktet. Trekk alltid i selve støpselet.

Bruk

ADVARSEL! Fare for skade, brannskader, elektrisk støt eller brann.

• Produktets spesifikasjoner må ikke endres.
• Ikke legg elektriske produkter (f. eks iskremmaskin) i produktet med mindre slik anvendelse er oppgitt av produsenten.
• Vær forsiktig så du ikke forårsaker skade på kjølemiddelkretsen. Den inneholder isobutan (R600a), en naturgass uten innvirkning på miljøet. Denne gassen er brannfarlig.
• Dersom det skulle oppstå skade på kjølemiddelkretsen, må du kontrollere at det ikke er flammer og antenningskilder i rommet. Ventiler rommet godt.
• Ikke la varme artikler komme i nærheten av plastdelene til produktet.
• Ikke legg mineralvann i fryseren. Dette vil skape press på beholderen.
• Ikke oppbevar lett antennelig gass eller væske i produktet.
• Ikke legg brennbare produkter, eller gjenstander som er fuktet med brennbare produkter, inn i eller i nærheten av produktet.
• Ikke berør kompressoren eller kondensatoren. De er varme.
• Ikke berør eller ta ut varer fra fryseren med våte/fuktige hender.
• Ikke frys mat om igjen som er tinet.
• Følg oppbevaringsinstruksjonene på emballasjen for frossen mat.

BRUK

Slå på

1. Sett støpslet i stikkontakten.
2. Drei termostatbryteren med urviserne til middels innstilling.

Slå av

Drei termostatbryteren til posisjonen "0" for å slå av produktet.

Stell og rengjøring

ADVARSEL! Fare for personskade eller skade på produktet.

• Slå av produktet og trekk støpselet ut av stikkontakten før rengjøring og vedlikehold.
• Dette produktet inneholder hydrokarbon i kjøleenheten. Vedlikehold og etterfylling av enheten må kun foretas av en kvalifisert person.

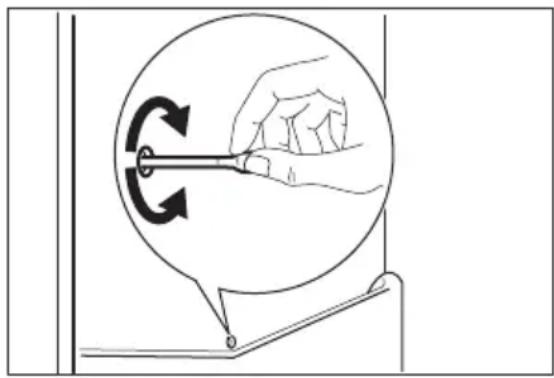

• Undersøk regelmessig avløpsrøret til kjøleskapet og rengjør om nødvendig. Hvis avløpet er blokkert, vil vann som har tinet samle seg i bunnen av produktet.

Avfallsbehandling

ADVARSEL! Fare for skade og kvelning.

• Koble produktet fra strømmen.
• Kutt av strømkabelen og kast den.
• Fjern døren for å forhindre at barn og dyr blir stengt inne i produktet.
• Kjølemiddelkretsen og isolasjonsmaterialet til dette produktet er ozon-vennlig.
• Isolasjonsskummet inneholder brennbare gasser. Kontakt kommunen din for informasjon om hvordan du kaster produktet på en riktig måte.
• Ikke forårsak skade på den delen av kjøleenheten som er nær varmeveksleren.

Regulere temperaturen

Temperaturen reguleres automatisk.

Vanligvis er middels innstilling mest passende.

Likevel bør du huske på at temperaturen inne i produktet avhenger av følgende når du velger innstilling:

• romtemperatur,
• hvor ofte døren åpnes,
• mengden mat som lagres,

• produktets plassering.

• Vri temperaturregulatoren mot en lavere innstilling for å stille inn minste kuldenivå.

• Drei termostatbryteren mot høyere innstillinger for å oppnå maksimal kjøleeffekt.

DAGLIG BRUK

Frysing av fersk mat

Fryserdelen passer for frying av fersk mat, og lagring av frossen og dyp-frossen mat over lengre tid.

For å fryse ned fersk mat trenger ikke medium-innstillingen endres.

Plasser de ferske matvarene som skal fryses i den midtre seksjonen For at innfrysingsprosessen skal gå raskere, kan du dreie termostatbryteren til en høyere innstilling for å oppnå maksimal kjøling.

OBS! I denne innstillingen kan temperaturen i kjøledelen synke under 0 °C. Hvis dette skjer, stilles temperaturregulatoren tilbake til en varmere innstilling.

Oppbevaring av frosne matvarer

Når produktet slås på for første gang eller etter en periode der det ikke har vært i bruk, må du la produktet stå på i minst 2 timer på høyeste innstilling før du legger inn matvarer.

OBS! Dersom romtemperaturen er høy eller det oppbevares store mengder matvarer og produktet er innstilt på laveste temperatur, vil produktet muligens gå kontinuerlig.

Dermed kan det danne seg rim på bakveggen. I så fall må bryteren stilles på en høyere temperatur, slik at den automatiske avrimingsfunksjonen aktiveres og energiforbruket dermed reduseres.

Dersom det oppstår tining, f.eks. på grunn av strømbrudd, og hvis strømmen er borte lenger enn den verdien som er oppført i tabellen over tekniske egenskaper under "stigetid", må den tinte maten brukes opp så raskt som mulig eller tilberedes øyeblikkelig og så fryses inn igjen (etter avkjøling).

Tining

Dypfrosne eller frosne matvarer kan tines i kjøleseksjonen eller ved romtemperatur før de skal brukes i forhold til hvor mye tid du har til rådighet.

Veggene i kjøleskapet er utstyrt med en rekke riller, slik at hyllene kan plasseres etter ønske.

Isterningproduksjon

Dette produktet er utstyrt med en eller flere brett for produksjon av isterninger.

Ikke bruk gjenstander av metall for å fjerne brettene fra fryseren.

1. Fyll brettene med vann
2. Plasser brettet inn i fryseseksjonen.

Plassere dørhyllene

For å lagre pakker av mat i forskjellige størrelser, kan hyllene i døren plasseres i forskjellige høyder.

1. Trekk hyllen forsiktig i pilenes retning til den løsner.
2. Flytt etter behov.

For riktig oppbevaring av mat er kjøleskapet utstyrt med temperaturindikator. Symbolet på sideveggen av produktet viser det kaldeste området i kjøleskapet.

Viftefunksjonen gir muligheten for at maten avkjøles raskt og det blir en jevnere temperatur i rommet.

Trykk på bryteren (A) for å slå på viften. Det grønne lyset (B) tennes.

Når du slår av produktet må du huske på å slå av viften ved å trykke på (A).

Det grønne lyset (B) slukkes.

Kalender for frossen mat

Følgende lyder er normale under bruk:

• Du kan høre en lav gurglelyd eller boblelyd når kuldemediet pumpes.
• En virrende og pulserende lyd fra kompressoren när kuldemediet pumpes.
• En plutselig knakende lyd fra innsiden av produktet som lages av termisk dilatasjon (et naturlig og ufarlig fysisk fenomen).
• En lav klikkelyd fra temperaturregulatoren när kompressoren slås av eller på.

Tips til energisparing

- Ikke åpne døren ofte eller la den stå åpen lenger enn absolutt nødvendig.

Tips til kjøling av ferske matvarer

For best mulig effekt:

• ikke oppbevar varme matvarer eller dampende væsker i kjøleskapet
• dekk til maten eller pakk den inn, særlig hvis den har sterk lukt
• plasser maten slik at luften kan sirkulere fritt rundt den

Tips til kjøling

Nyttige tips:

• Kjøtt (alle typer) : pakkes i plastposer og plasseres på glasshyllen over grønnsakskuffen.
• Kjøtt bør kun oppbevares slik i en til to dager.

Symbolene viser forskjellige typer frysevarer.

Tallene angir oppbevaringstider i måneder for de ulike matvaretypene. Om det er den øvre eller nedre angitte verdien som gjelder, avhenger av matvarenes kvalitet og behandling før innfrysing.

• Ferdig tilberedte retter, kalde retter osv.: tildekkes godt og plasseres på hvilken som helst hylle.
• Frukt og grønnsaker: renses nøye og plasseres i spesialskuffen(e).
• Smør og ost: plasseres i lufttette bokser eller pakkes i aluminiumsfolie/plastfolie for å holde luft borte så godt som mulig.
• Flasker: disse trenger en kork og bør lagres i flaskehyllen i døren, eller (hvis det følger med) på flaskehyllen.
• Bananer, poteter, løk og hvitløk må kun oppbevares i kjøleskap dersom de er godt innpakket.

Tips til frying

Her følger noen nyttige tips som gir best mulig frying:

• Maksimal mengde mat som kan fryses på 24 timer, er spesifisert på typeplaten:
• fryseprosessen tar 24 timer – det bør ikke legges flere matvarer inn i fryseren i denne perioden.
• kun ferske matvarer av høy kvalitet og som er godt renset bør innfryses;
• pakk matvarene i små porsjoner, slik at de innfryses raskt og helt til kjernen og slik at det senere blir enklere å tine kun den mengden du vil bruke;
• pakk maten inn i aluminiumsfolie eller plast og sørg for at pakkene er lufttette;

• ikke la ferske, ufrosne matvarer komme i kontakt med matvarer som allerede er frosne for å hindre at temperaturen øker i disse;

• magre matvarer har lenger holdbarhet enn fete; salt reduserer matvarenes oppbevaringstid;

• saftis som spises like etter at de er tatt ut av fryseseksjonen, kan forårsake frostskader på huden;
• det er lurt å merke hver enkelt pakke med innfrysingsdatoen, slik at du lettere kan følge med på oppbevaringstiden.

Tips til oppbevaring av frosne matvarer

For at produktet skal oppnå best mulig effekt, bør du:

STELL OG RENGJ∅RING

ADVARSEL! Se etter i Sikkerhetskapitlene.

Generelle advarsler

OBS! Trekk støpselet ut av stikkontakten før du foretar enhver rengjøring av skapet.

Dette produktet inneholder hydrokarboner i kjølekretsen. Vedlikehold må derfor bare utføres av autoriserte serviceteknikere.

Tilbehøret og delene til prduktet er ikke egnet for vask i oppvaskmaskin.

Regelmessig rengjøring

OBS! Ikke trekk i, flytt eller påfør skade på noen rør og/eller kabler inne i kabinettet.

OBS! Unngå skader på kjølesystemet.

OBS! Når du skal flytte skapet, løft den i fremkant for ikke å skrape opp gulvet.

Utstyret skal rengjøres regelmessig:

• påse at frosne matvarer har vært oppbevart på riktig måte i butikken;
• påse at frosne matvarer fraktes fra butikken til fryseren din hjemme på kortest mulig tid;
• døren ikke åpnes for ofte, og at den ikke står åpen lenger enn nødvendig;
• når maten er tint bederves den raskt og kan ikke fryses inn igjen;

• ikke overskrid oppbevaringstidene som matvareprodusenten har merket emballasjen med.

• Rengjør innsiden og tilbehøret med lunkent vann tilsatt litt nøytral såpe.

• Kontroller dørpakningene regelmessig og vask dem for å sikre at de er rene og fri for matrester.
• Skyll og tørk grundig.
• Hvis du kan komme til rengjøres kondensatoren og kompressoren bak på produktet med en børste. Dette gjør at produktets ytelse blir bedre, og du sparer energi.

Avriming av kjøleskapet

Under normal bruk blir rim automatisk fjernet fra kjøleseksjonens fordamper hver gang kompressoren stopper. Smeltevannet ledes ut gjennom et dreneringsrør og ned i en beholder på baksiden av produktet, over kompressoren, hvor det fordamper.

Det er viktig å rengjøre dreneringshullet for smeltevann med jevne mellomrom, for å hindre at vannet flommer over og drypper ned på maten inne i kjøleskapet.

Avriming av fryseren

OBS! Ikke bruk skarpe metallredskaper til å skrape rim av fordamperen, da det kan skade den. Ikke bruk mekaniske redskaper eller annet utstyr som ikke produsenten har anbefalt for å gjøre avrimingsprosessen raskere. En temperaturstigning i pakkene med frossen mat under tining, kan redusere matens holdbarhetstid.

Ca. 12 timer før avriming velger du en lavere temperatur for å bygge opp tilstrekkelig kjølereserve før driftsbruddet.

Det vil alltid danne seg en viss mengde rim på frysehyllene og i området øverst i seksjonen.

1. Skru av produktet og trekk støpselet ut av stikkontakten.

FEILS∅KING

ADVARSEL! Se etter i Sikkerhetskapitlene.

Hva må gjøres, hvis ...

Problem Mulig årsak Lösning

Produktet fungerer ikke. Produktet er slått av. Slå på produktet.

1. Ta ut alle matvarene, pakk dem godt inn i flere lag avispapir og legg dem på et kaldt sted.

ADVARSEL! Ikke berør frosne matvarer med våte hender. Hendene dine kan fryse fast til matvarene.

1. La døren stå åpen.

Sett en bolle med varmt vann inn i fryseseksjonen for å få avrimingsprosessen til å gå raskere. Fjern også stykker av is som løsner før avrimingen er ferdig.

Etter tre timer kan du legge maten inn i fryseseksjonen igjen.

Perioder uten bruk

Hvis produktet ikke skal brukes over lengre tid tas følgende forholdsregler:

1. Trekk støpselet til produktet ut av stikkontakten.
2. Fjern alle matvarer.
3. Rengjør produktet og alt tilbehøret.
4. La døren/dørene stå på gløtt for å hindre at det dannes ubehagelig lukt.

ADVARSEL! Dersom du lar produktet være i drift, bør du be noen om å kontrollere det fra tid til annen for å unngå at matvarene blir ødelagt ved et eventuelt strømbrudd.

Problem Mulig årsak Løsning
Støpselet sitter ikke orden-	tlig i stikkontakten.	Sett stopselet ordentlig inn i stikkontakten.
Stikkontakten er ikke spen-	ningsførende.	Koble et annet elektrisk pro-dukt til stikkontakten. Kontakt en kvalifisert elektriker.
Produktet er støyintensivt. Produktet står ikke stodig. Kontroller at produktet står sta-
Kompressoren arbeider uav-brutt.	Temperaturen er innstilt feil. Se kapittelet "Drift".
Mye mat ble lagt i fryseren	på en gang.	Vent noen timer og kontroller temperaturen igjen.
Romtemperaturen er for	høy.	Se klimaklassediagrammet på merkeplaten.
Matproduktene som ble	lagt ned i produktet var for varm.	La matprodukter avkjøle seg til romtemperatur før du legger den i fryseren.
	Døren er ikke ordentlig luk-ket.	Se "Lukke døren".
Det renner vann inne i kjøle-skapet.	Vannavløpet er tilstoppet. Rengjør vannavløpet.
	Matprodukter forhindrer at vannet får samle seg i van-noppsamlingsbeholderen.	Pass på at ingen matvarer berører bakveggen.
Det renner vann på gulvet. Smeltevannets utløp er ikke koblet til fordamperbrettet over kompressoren.		Fest smeltevannsrøret til for-damperbrettet.
Temperaturen i produktet er for høy/lav.	Temperaturregulatoren er ikke riktig innstilt.	Still inn en lavere/høyere tem- peratur.
	Døren er ikke ordentlig luk-ket.	Se "Lukke døren".
	Matvarene har for høy tem- peratur.	La matvarene avkjøle seg til romtemperatur før du legger til oppbevaring.
	Mange matvarer er lagt inn i produktet samtidig.	Legg færre matvarer inn i pro-duktet på samme tid.
	Døren har vært åpnet for ofte.	Åpne døren bare hvis det er nødvendig.
	Det sirkulerer ikke kald luft i produktet.	Pass på at den kalde luften kan sirkulere i produktet.

Dersom rådet ikke gir resultater, kontakt nærmeste autoriserte servicesenter.

Skifte lyspære

1. Trekk støpselet ut av stikkontakten
2. Samtidig som man bruker fingrene til å flytte det gjennomsiktige dekselet opp og ned, hekt det av i retning av pilene.

1. Skift ut lyspæren med en pære med samme effekt og form, og som er spesielt beregnet på husholdningsapparater. (makseffekten er angitt på lampedekselet).

2. Sett lampedekselet på igjen.

3. Sett støpslet i stikkontakten. Åpne døren. Kontroller at lyset tennes.

Lukke døren

1. Rengjør dørpakningene.
2. Om nødvendig, juster døren. Se etter i "Montering".
3. Skift ut defekte pakninger ved behov. Ta kontakt med servicesenteret.

MONTERING

Plassering

Elektrisk tilkopling

• Før du setter støpselet inn i stikkontakten, forsikre deg om at spenningen og frekvensen som er oppført på typeskiltet samsvarer med strømnettet i hjemmet ditt.
• Produktet må være jordet. Støpselet på strømledningen er utstyrt med jordingskontakt. Dersom husets stikkontakt ikke er jordet, skal produktet koples til en separat jording i overensstemmelse med gjeldende forskrifter. Kontakt en faglært elektriker.
• Produsenten fraskriver seg ethvert ansvar dersom sikkerhetsreglene ikke blir fulgt.
• Dette produktet er i overensstemmelse med E∅S-direktivene.

Krav til ventilasjon

OBS! Se etter i monteringsanvisningene for installasjon.

1. Løsne og fjern det øvre hengselet.

1. Ta av den nedre døren.

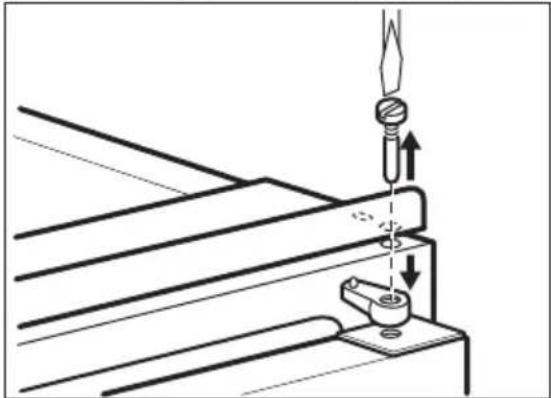

2. Løsne og fjern den nedre stiften.
3. Stram det nedre hengslet på motsatt side.

Foreta en endelig kontroll for å være sikker på at:

Hvis omgivelsestemperaturen er lav (for eksempel om vinteren), kan det hende at pakningen ikke passer som den skal mot kabinettet. I så fall venter du til pakningen justerer seg selv. Dersom du ikke selv vil gjennomføre arbeidet som beskrives over, kan du ta kontakt med nærmeste servicesenter. Mot regning vil en tekniker ved servicesenteret hengsle om dørene.

Installasjon av produkt

OBS! Påse at strømledningen kan beveges fritt.

1. Monter produktet i søylen.
2. Skyv produktet i pilenes retning (1) til det øvre panelet stopper mot kjøkkeninnredningen.

1. Skyv produktet i pilenes retning (2) mot skapet på motsatt side for hengselet.

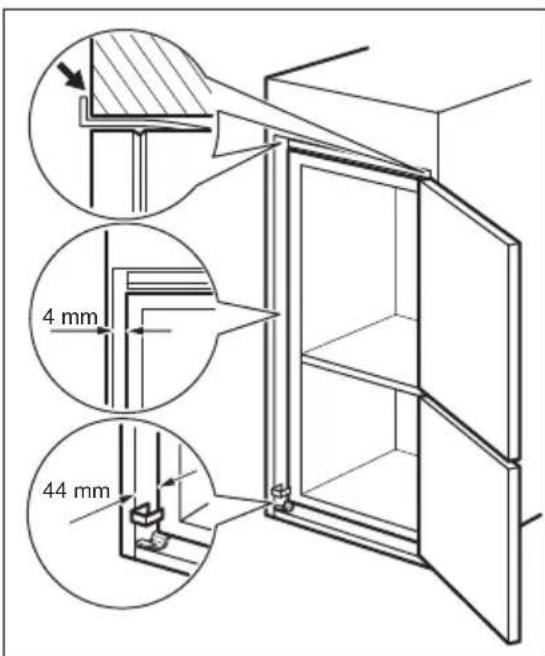

2. Juster produktet i utsparingen. Sørg for at avstanden mellom produktet og fronten av skroget er 44 mm. Det nedre hengseldekselet (finnes i posen med ekstrautstyr) sørger for at avstanden mellom produktet og kjøkkenskapene er riktig. Sørg for at avstanden mellom produktet og sideveggene er 4 mm.
3. Äpne døren. Sett hengseldekselet på plass.

1. Fjern den riktige delen fra hengseldekselets deksel (E). Sørg for å fjerne delen DX for et høyremontert hengsel, SX i motsatt tilfelle.

1. Fest dekslene (C, D) til sporene og hengselhullene.

1. Installer ventilasjonsristen (B).
2. Fest dekselet (E) over hengselet.
3. Fest produktet til sideveggen på kjøkkenskapet.

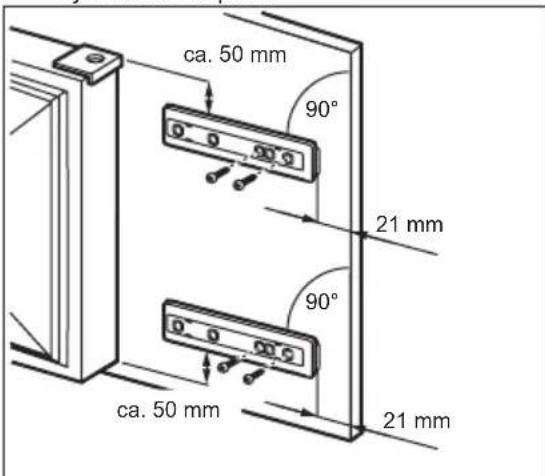

4. Løsne skruene til delen (G) og flytt delen (G) til sideveggen på kjøkkenskapet.

1. Stram skruene på delen (G) igjen.
2. Fest delen (H) til delen (G).
3. Skru av delen (Ha), (Hb), (Hc) og (Hd).

1. Installer delen (Ha) på innsiden av kjøkkenskapet.

1. Plasser den lille firkanten på skinnen igjen og fest den med medfølgende skruer.

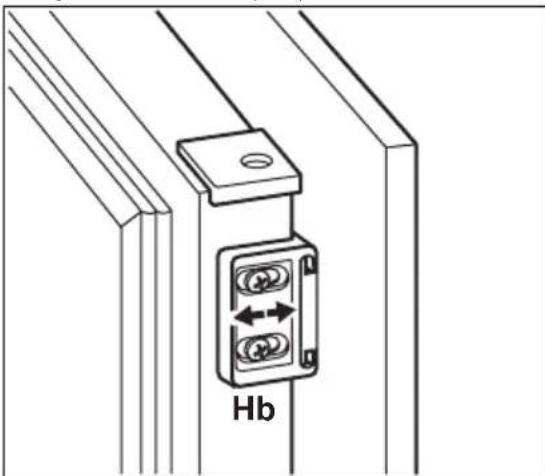

2. Plasser møbeldøren til kjøkkenskapet og døren til produktet parallelt ved å justere delen (Hb).

Foreta en endelig kontroll for å være sikker på at:

Skapet lager lyder under normal bruk (kompressor, sirkulering av kjølevæske).

TEKNISKE DATA

Tekniske data

Nisjemål
Høyde mm 1780
Bredde mm 560
Dybde mm 550
Hevetid Timer 22
Energitilførsel Volt 230 – 240
Frekvens Hz 50

Tekniske data finner du på typeskiltet til høyre utvendig på produktet, på den

utvendige eller innvendige siden på produktet og på energietiketten.

BESKYTTELSE AV MILJ∅ET

Resirkuler materialer som er merket med symbolet 📊 Legg emballasjen i riktige beholdere for å resirkulere det. Bidrar til å beskytte miljøet, menneskers helse og for å resirkulere avfall av elektriske og elektroniske produkter. Ikke kast produkter som er merket med symbolet 📊 sammen

med husholdningsavfallet. Produktet kan leveres der hvor tilsvarende produkt selges eller på miljøstasjonen i kommunen. Kontakt kommunen for nærmere opplysninger.
