Tipo di prodotto	Frigorifero a libera installazione
Marca	Smeg
Modello	C3170F2P
Colore	Bianco
Classe di efficienza energetica	E
Consumo energetico annuale	221 kWh
Capacità utile vano frigo	321 L
Capacità utile vano congelatore	89 L
Capacità utile totale	410 L
Classe climatica	SN-ST
Livello di rumorosità	40 dB (A)
Dimensioni (A x L x P)	201,5 x 59,6 x 66,6 cm
Peso	67 kg
Tensione di collegamento	230 V, 50 Hz
Potenza assorbita	120 W
Refrigerante	R600a
Metodo di sbrinamento	Manuale (vano frigo), Automatico (vano congelatore)
Illuminazione interna	LED
Ripiani / Scomparti	4 ripiani in vetro, 1 cassetto per verdure
Ripiani porta	4
Funzioni aggiuntive	Super raffreddamento, Modalità vacanza, Allarme temperatura
Pulizia	Pulire l'interno con acqua saponata delicata; spolverare il condensatore annualmente
Sicurezza	Blocco bambini non presente; scollegare la spina prima della manutenzione
Ricambi	Filtri, guarnizioni porte, ripiani in vetro, sensore di temperatura
Riparabilità	Riparazione da personale qualificato; ricambi disponibili per 10 anni

Domande frequenti - C3170F2P SMEG

Come si regola la temperatura?

La temperatura si regola con la manopola nel vano frigo. Livello 1-2 per fresco, 3-4 per medio, 5 per freddo massimo. Consigliati 4-5 °C nel vano frigo e -18 °C nel congelatore.

Come si pulisce l'apparecchio?

Spegnere il frigorifero e staccare la spina. Pulire l'interno con acqua calda e detersivo delicato. Asciugare bene tutto. Evitare abrasivi.

Cosa fare in caso di formazione di ghiaccio nel congelatore?

Sbrinare l'apparecchio quando lo strato di ghiaccio è più spesso di 5 mm. Togliere gli alimenti, spegnere e lasciare lo sportello aperto. Rimuovere il ghiaccio con un raschietto di plastica.

Perché esce acqua dal frigorifero?

Controllare se il foro di scarico dell'acqua di sbrinamento è ostruito. Pulirlo con un bastoncino di cotone. Assicurarsi che il frigorifero sia in piano.

L'apparecchio non raffredda bene.

Controllare la regolazione della temperatura, che la porta chiuda bene e che la ventola (se presente) funzioni. Pulire il condensatore. Se il problema persiste, chiamare il servizio clienti.

Come si sostituisce l'illuminazione interna?

L'illuminazione LED è incorporata e può essere sostituita solo da un tecnico. Contattare il servizio clienti Smeg.

Cosa significa l'allarme?

Un allarme acustico suona quando la porta è aperta o quando la temperatura aumenta troppo. Chiudere la porta o attendere che la temperatura torni normale.

Posso invertire il lato di apertura della porta?

Sì, il lato di apertura della porta è reversibile. Questa operazione dovrebbe essere eseguita da un tecnico qualificato. Le istruzioni sono incluse nel manuale d'uso.

Quanto dura la garanzia?

Smeg offre generalmente 2 anni di garanzia sull'apparecchio. Conservare la ricevuta d'acquisto. Per le condizioni esatte, leggere i documenti di garanzia.

Dove trovo i ricambi?

I ricambi originali Smeg sono disponibili presso rivenditori autorizzati o il servizio clienti Smeg. Indicare il numero di modello C3170F2P.

MANUALE UTENTE C3170F2P SMEG

Istruzioni per l'uso

Bruksanvisning

Informazioni per la sicurezza 39 Istruzioni di sicurezza 40 Uso dell'apparecchiatura 42 Utilizzo quotidiano 42 Consigli e suggerimenti utili 45

Pulizia e cura 46 Risoluzione dei problemi 47 Installazione 49 Rumori 54 Dati tecnici 56

Con riserva di modifiche.

⚠ INFORMAZIONI PER LA SICUREZZA

Leggere attentamente le istruzioni fornite prima di installare e utilizzare l'apparecchiatura. Il produttore non è responsabile se un'installazione ed un uso non corretto dell'apparecchiatura provocano lesioni e danni. Tenere sempre le istruzioni a portata di mano come riferimento futuro.

Sicurezza dei bambini e delle persone vulnerabili

• Questa apparecchiatura può essere usata da bambini a partire dagli 8 anni e da adulti con limitate capacità fisiche, sensoriali o mentali o con scarsa esperienza o conoscenza sull'uso dell'apparecchiatura, solamente se sorvegliati o se istruiti relativamente all'uso dell'apparecchiatura e se hanno compreso i rischi coinvolti.
• Non consentire ai bambini di giocare con l'apparecchiatura.
• La pulizia e gli interventi di manutenzione non devono essere eseguiti dai bambini senza supervisione.
• Tenere i materiali di imballaggio al di fuori della portata dei bambini.

Avvertenze di sicurezza generali

- L'apparecchiatura è destinata all'uso domestico e applicazioni simili, tra cui:

• case di campagna; cucine di negozi, uffici e altri ambienti di lavoro

• clienti di hotel, motel, bed and breakfast e altri ambienti residenziali

• Verificare che le aperture di ventilazione, sia sull'apparecchiatura che nella struttura da incasso, non siano ostruite.

• Non usare dispositivi elettrici o altri mezzi artificiali non raccomandati dal produttore allo scopo di accelerare il processo di sbrinamento.
  • Non danneggiare il circuito refrigerante.
• Non utilizzare apparecchiature elettriche all'interno dei comparti di conservazione degli alimenti, ad eccezione di quelli consigliati dal costruttore.
• Non nebulizzare acqua né utilizzare vapore per pulire l'apparecchiatura.
• Pulire l'apparecchiatura con un panno inumidito e morbido. Utilizzare solo detergenti neutri. Non usare prodotti abrasivi, spugnette abrasive, solventi od oggetti metallici.
• Non conservare in questa apparecchiatura sostanze esplosive come bombolette spray contenenti un propellente infiammabile.
• Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, da un tecnico autorizzato o da una persona qualificata per evitare situazioni di pericolo.

ISTRUZIONI DI SICUREZZA

Installazione

ATTENZIONE! L'installazione dell'apparecchiatura deve essere eseguita da personale qualificato.

• Rimuovere tutti i materiali di imballaggio.
• Non installare o utilizzare l'apparecchiatura se è danneggiata.
• Attenersi alle istruzioni fornite insieme all'apparecchiatura.
• Prestare sempre attenzione in fase di spostamento dell'apparecchiatura, dato che è molto pesante. Indossare sempre guanti di sicurezza.
• Assicurarsi che l'aria possa circolare liberamente attorno all'apparecchiatura.
• Attendere almeno 4 ore prima di collegare l'apparecchiatura

all'alimentazione. Questo serve a consentire all'olio di fluire nuovamente nel compressore.

• Non installare l'apparecchiatura in prossimità di radiatori, fornelli, forni o piani di cottura.
• La superficie posteriore dell'apparecchiatura deve essere appoggiata alla parete.
• Non installare l'apparecchiatura dove sia esposta alla luce solare diretta.
• Non installare questa apparecchiatura in luoghi troppo umidi o freddi, come aggiunte strutturali, garage o cantine.
• Quando si sposta l'apparecchiatura, sollevarla dal bordo anteriore, così da non graffiare il pavimento.

Collegamento elettrico

ATTENZIONE! Rischio di incendio e scossa elettrica.

• L'apparecchiatura deve disporre di una messa a terra.
• Verificare che i dati elettrici riportati sulla targhetta dei dati corrispondano a quelli dell'impianto. In caso contrario, contattare un elettricista.
• Utilizzare sempre una presa elettrica con contatto di protezione correttamente installata.
  • Non utilizzare prese multiple e prolunghe.
• Accertarsi di non danneggiare i componenti elettrici (ad es. la spina di alimentazione, il cavo di alimentazione, il compressore). Contattare il Centro di Assistenza Autorizzato o un elettricista per sostituire i componenti elettrici.
• Il cavo di alimentazione deve rimanere sotto il livello della spina di alimentazione.
• Inserire la spina di alimentazione nella presa solo al termine dell'installazione. Verificare che la spina di alimentazione rimanga accessibile dopo l'installazione.
• Non tirare il cavo di alimentazione per scollegare l'apparecchiatura. Tirare sempre dalla spina.

Utilizzo

ATTENZIONE! Rischio di lesioni, scottature o scosse elettriche.

• Non apportare modifiche alle specifiche di questa apparecchiatura.
• Non introdurre apparecchiature elettriche (ad es. gelatiere) nell'apparecchiatura se non specificamente consentito dal produttore.
• Fare attenzione a non danneggiare il circuito refrigerante. Esso contiene isobutano (R600a), un gas naturale con un alto livello di compatibilità ambientale, tuttavia il gas è infiammabile.
• Nel caso di danno al circuito refrigerante, assicurarsi che non si sviluppino fiamme

libere e scintille nel locale. Aerare bene l'ambiente.

• Non appoggiare oggetti incandescenti sulle parti in plastica dell'apparecchiatura.
• Non introdurre bevande analcoliche nel vano congelatore. Si verrà a creare una pressione nel contenitore della bevanda.
• Non conservare gas e liquidi infiammabili nell'apparecchiatura.
• Non appoggiare o tenere liquidi o materiali infiammabili, né oggetti facilmente incendiabili sull'apparecchiatura, al suo interno o nelle immediate vicinanze.
• Non toccare il compressore o il condensatore. Sono incandescenti.
• Non togliere o toccare gli oggetti nel vano congelatore con le mani bagnate o umide.
  • Non ricongelare del cibo precedentemente scongelato.
• Attenersi alle istruzioni per la conservazione riportate sulla confezione del cibo surgelato.

Pulizia e cura

ATTENZIONE! Vi è il rischio di ferirsi o danneggiare l'apparecchiatura.

• Prima di eseguire qualunque intervento di manutenzione, spegnere l'apparecchiatura ed estrarre la spina dalla presa.
• L'unità refrigerante di questa apparecchiatura contiene idrocarburi. L'unità deve essere ricaricata ed ispezionata esclusivamente da personale qualificato.
• Controllare regolarmente lo scarico dell'apparecchiatura e, se necessario, pulirlo. L'ostruzione dello scarico può causare un deposito di acqua di sbrinamento sul fondo dell'apparecchiatura.

Smaltimento

ATTENZIONE! Rischio di lesioni o soffocamento.

• Staccare la spina dall'alimentazione elettrica.
• Tagliare il cavo di rete e smaltirlo.
• Rimuovere la porta per evitare che bambini e animali domestici rimangano chiusi all'interno dell'apparecchiatura.

• Il circuito refrigerante e i materiali di isolamento di questa apparecchiatura rispettano l'ozono.

• La schiuma isolante contiene gas infiammabili. Contattare le autorità locali per ricevere informazioni su come smaltire correttamente l'apparecchiatura.

• Non danneggiare i componenti dell'unità refrigerante che si trovano vicino allo scambiatore di calore.

USO DELL'APPARECCHIATURA

Accensione

1. Inserire la spina nella presa a muro.
2. Impostare il regolatore di temperatura ad un livello medio, ruotandolo in senso orario.

Spegnimento

Per spegnere l'apparecchiatura, ruotare il regolatore di temperatura in posizione "0".

Regolazione della temperatura

La temperatura viene regolata automaticamente.

In condizioni normali, si consiglia di utilizzare una regolazione media.

Tuttavia, è importante ricordare che la temperatura all'interno dell'apparecchiatura dipende dai seguenti fattori:

• temperatura ambiente,
- frequenza di apertura della porta,
- quantità di alimenti conservati,
- posizione dell'apparecchiatura.

1. Impostare il regolatore di temperatura su un livello basso per ottenere un raffreddamento minimo.
2. Ruotare il regolatore di temperatura verso l'impostazione massima per aumentare l'intensità del raffreddamento.

AVVERTENZA! Se la temperatura ambiente è elevata o l'apparecchiatura è a pieno carico, l'impostazione alla temperatura minima può causare l'attivazione ininterrotta del compressore e la formazione di brina sulla parete posteriore. In questo caso, impostare una temperatura più elevata per consentire lo sbrinamento automatico e ridurre così il consumo di energia.

UTILIZZO QUOTIDIANO

Congelamento di alimenti freschi

Il vano congelatore è adatto alla congelazione di cibi freschi e alla

conservazione a lungo termine di alimenti congelati e surgelati.

Per congelare i cibi freschi è possibile mantenere la regolazione media.

Riporre gli alimenti freschi da congelare nello scomparto centrale

Per ottenere un congelamento più rapido, è possibile impostare il regolatore di temperatura a un livello più alto per aumentare l'intensità di raffreddamento.

AVVERTENZA! In questa condizione la temperatura del vano frigorifero potrebbe scendere al di sotto di 0°C. Qualora ciò accadesse, è necessario reimpostare la temperatura a un livello più alto.

Conservazione dei surgelati

Al primo avvio o dopo un periodo di non utilizzo, lasciare in funzione l'apparecchiatura per almeno 2 ore con una regolazione alta prima di introdurre gli alimenti.

Se si verifica un'interruzione della corrente elettrica di durata superiore al "tempo di risalita" indicato nella tabella dei dati tecnici, il cibo scongelato deve essere consumato rapidamente o cucinato immediatamente e quindi ricongelato (dopo il raffreddamento).

Scongelamento

Prima dell'utilizzo, i cibi surgelati o congelati possono essere scongelati nel vano frigorifero o, per un processo più veloce, a temperatura ambiente.

Gli alimenti divisi in piccole porzioni possono essere cucinati direttamente, senza essere prima scongelati: in questo caso, tuttavia, la cottura durerà più a lungo.

Ripiani rimovibili

Le guide presenti sulle pareti del frigorifero permettono di posizionare i ripiani a diverse altezze.

Produzione di cubetti di ghiaccio

Questa apparecchiatura è dotata di una o più vaschette per la produzione di cubetti di ghiaccio.

Non usare strumenti metallici per estrarre le vaschette dal vano congelatore.

1. Riempire d'acqua le vaschette
2. Introdurre le vaschette per il ghiaccio nel vano congelatore.

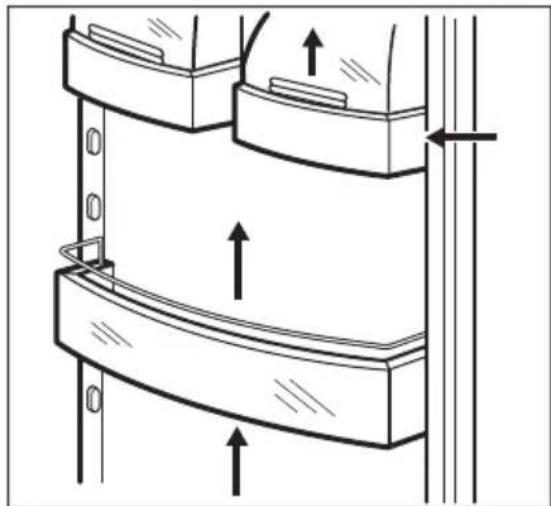

Posizionamento dei ripiani della porta

Per facilitare l'introduzione di alimenti di diverse dimensioni, i ripiani della porta possono essere posizionati ad altezze differenti.

1. Tirare gradualmente il ripiano nella direzione indicata dalle frecce fino a sbloccarlo.
2. Riposizionare secondo necessità.

Indicatore della temperatura

Per una corretta conservazione del cibo, il frigorifero è corredato di un indicatore di temperatura. Il simbolo sulla parete laterale dell'apparecchiatura indica la zona più fredda del frigorifero.

Se appare “OK” (A), introdurre il cibo fresco nello spazio indicato dal simbolo, se al contrario appare (B), portare la manopola di regolazione della temperatura a un livello più basso e attendere 12 ore prima di controllare di nuovo l'indicatore della temperatura.

Dopo aver introdotto del cibo fresco nell'apparecchiatura o dopo aver aperto ripetutamente o a lungo la porta, è normale che l'indicatore non visualizzi "OK"; attendere almeno 12 ore prima di regolare nuovamente la manopola di regolazione della temperatura.

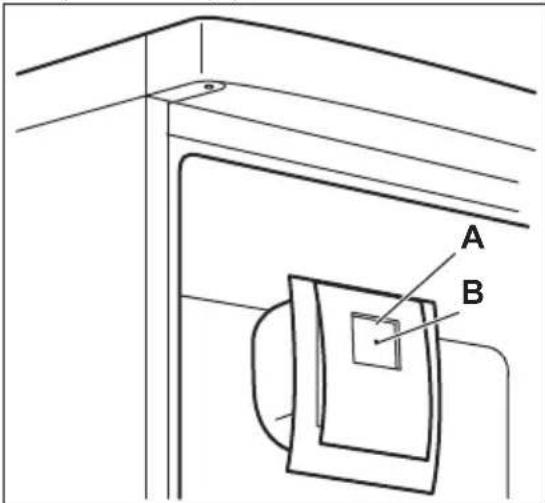

Funzione ventola

La funzione ventola consente di far raffreddare il cibo rapidamente e di avere una temperatura più uniforme all'interno dello scomparto.

Accendere la ventola quando la temperatura ambiente è superiore a 25°C.

Per azionare la ventola, premere l'interruttore (A). La spia verde (B) si accende.

Quando si spegne l'apparecchiatura, ricordare di spegnere la ventola premendo (A). La spia verde (B) si spegne.

Calendario cibi congelati

I simboli mostrano i diversi tipi di cibi congelati.

I numeri indicano i mesi di conservazione dei tipi di surgelati corrispondenti. La validità dei tempi di conservazione dipende dalla qualità degli alimenti e dal loro trattamento prima del congelamento.

Rumori normali durante il funzionamento

I seguenti rumori sono da considerarsi normali:

• Un gorgoglio o borbottio dalle serpentine quando viene pompato il refrigerante.
• Un ronzio o un rumore pulsante dal compressore quando viene pompato il refrigerante.
• Uno schiocco improvviso dall'interno dell'apparecchiatura causato dalla dilatazione termica (fenomeno fisico naturale e non pericoloso).
• Un lieve scatto dal regolatore della temperatura quando il compressore si accende e si spegne.

Consigli per il risparmio energetico

- Non aprire frequentemente la porta e limitare il più possibile i tempi di apertura.

Consigli per la refrigerazione dei cibi freschi

Per ottenere risultati ottimali:

• non introdurre alimenti o liquidi caldi nel vano frigorifero
- coprire o avvolgere gli alimenti, in particolare quelli con un gusto o un aroma forte
- disporre gli alimenti in modo da garantire un'adeguata circolazione dell'aria

Consigli per la refrigerazione

Consigli utili:

• Carne (tutti i tipi): deve essere avvolta in sacchetti di polietilene e collocata sul ripiano di vetro, sopra il cassetto delle verdure.
• La carne conservata in questo modo deve essere consumata entro uno o due giorni.

• Alimenti cotti, piatti freddi, ecc.: devono essere coperti e possono essere disposti su qualsiasi ripiano.

• Frutta e verdura: devono essere pulite accuratamente e poste negli appositi cassetti.

• Burro e formaggio: devono essere chiusi in contenitori ermetici o in sacchetti di polietilene oppure avvolti con pellicola di alluminio, per limitare il più possibile il contatto con l'aria.
• Bottiglie: devono essere chiuse mediante tappo e conservate sul ripiano portabottiglie della porta, o (se presente) sulla griglia portabottiglie.
• Non conservare in frigorifero banane, patate, cipolle o aglio non confezionati.

Consigli per il congelamento

Consigli importanti per un congelamento ottimale:

• la quantità massima di alimenti congelabile in 24 ore è riportata sulla targhetta dei dati del modello;
• il processo d congelamento dura 24 ore e in questo lasso di tempo non devono essere introdotti altri alimenti;
• congelare solo alimenti freschi, di ottima qualità e accuratamente lavati;
• dividere gli alimenti in piccole porzioni, in modo da facilitare un congelamento rapido e consentire lo scongelamento solo della quantità necessaria;
• avvolgere gli alimenti in pellicola di alluminio o polietilene in modo da evitare il contatto con l'aria;
• non disporre gli alimenti freschi a contatto con quelli già congelati, per evitare l'innalzamento della temperatura di questi ultimi;
• gli alimenti magri si conservano meglio e più a lungo di quelli ricchi di grassi. Il sale riduce la durata di conservazione dell'alimento;
• i ghiaccioli, se consumati appena prelevati dal vano congelatore, possono causare ustioni da freddo;
• è consigliabile riportare su ogni confezione la data di congelamento, in modo da poter controllare il tempo di conservazione.

Consigli per la conservazione dei surgelati

Per ottenere risultati ottimali è consigliabile:

• controllare che i surgelati esposti nei punti vendita non presentino segni di interruzione della catena del freddo;

• accertarsi che il tempo di trasferimento dei surgelati dal punto vendita al congelatore domestico sia il più breve possibile;

• non aprire frequentemente la porta e limitare il più possibile i tempi di apertura;

• una volta scongelati, gli alimenti si deteriorano rapidamente e non possono essere ricongelati;
  • non superare la durata di conservazione indicata sulla confezione.

PULIZIA E CURA

ATTENZIONE! Fare riferimento ai capitoli sulla sicurezza.

Avvertenze generali

AVVERTENZA! Prima di qualsiasi intervento di manutenzione, estrarre la spina dalla presa.

Questa apparecchiatura contiene idrocarburi nell'unità di raffreddamento, pertanto le operazioni di manutenzione e ricarica devono essere eseguite esclusivamente da personale autorizzato.

Gli accessori e i componenti dell'apparecchiatura non sono lavabili in lavastoviglie.

Pulizia periodica

AVVERTENZA! Evitare di tirare, spostare o danneggiare tubi e/o cavi all'interno dell'apparecchiatura.

AVVERTENZA! Prestare attenzione a non danneggiare il sistema refrigerante.

AVVERTENZA! Quando si sposta l'apparecchiatura, sollevarla per il bordo anteriore, così da non graffiare il pavimento.

L'apparecchiatura deve essere pulita regolarmente:

1. Lavare l'interno e gli accessori con acqua tiepida e sapone neutro.
2. Ispezionare regolarmente le guarnizioni della porta ed eliminare con un panno umido tracce di sporco e residui.
3. Risciacquare e asciugare accuratamente.
4. Pulire il condensatore e il compressore sul retro dell'apparecchiatura con una spazzola.
   Questa operazione migliorerà le prestazioni dell'apparecchiatura riducendone i consumi di energia.

Sbrinamento del frigorifero

Durante l'uso normale, la brina viene eliminata automaticamente dall'evaporatore del vano frigorifero ogni volta che il motocompressore si arresta. L'acqua di sbrinamento giunge attraverso un condotto in un apposito recipiente posto sul retro dell'apparecchiatura, sopra il motocompressore, dove evapora.

È importante pulire periodicamente il foro di scarico dell'acqua di sbrinamento, situato al centro del canale sulla parete posteriore, per evitare che l'acqua fuoriesca sugli alimenti.

Sbrinamento del congelatore

AVVERTENZA! Per rimuovere la brina dall'evaporatore, non usare utensili metallici appuntiti che possano danneggiarlo. Non usare dispositivi meccanici o altri mezzi artificiali non raccomandati dal produttore allo scopo di accelerare il processo di sbrinamento. Un aumento della temperatura dei surgelati durante lo sbrinamento può ridurre la loro durata di conservazione.

Circa 12 ore prima dello sbrinamento, impostare una temperatura più bassa per accumulare una riserva di freddo sufficiente per l'interruzione del funzionamento.

È normale che sui ripiani del congelatore e intorno allo scomparto superiore si formi, col tempo, uno strato di brina.

Quando tale strato raggiunge uno spessore di circa 3 - 5 mm, è necessario procedere allo sbrinamento del vano congelatore.

1. Spegnere l'apparecchiatura o estrarre la spina della presa a parete.
2. Rimuovere i surgelati, avvolgerli in alcuni strati di carta di giornale e riporli in un luogo fresco.

RISOLUZIONE DEI PROBLEMI

ATTENZIONE! Non toccare il cibo congelato con le mani bagnate. Le mani potrebbero aderire all'alimento congelato.

1. Lasciare la porta aperta.
   Per accelerare il processo di sbrinamento, collocare un recipiente di acqua calda nel vano congelatore. Rimuovere inoltre i pezzi di ghiaccio che si staccano prima che lo sbrinamento sia completo.
2. Una volta completato lo sbrinamento, asciugare accuratamente l'interno.
3. Accendere l'apparecchiatura. Dopo tre ore reintrodurre nel vano congelatore gli alimenti precedentemente rimossi.

Periodi di non utilizzo

Se l'apparecchiatura non viene utilizzata per un lungo periodo, adottare le seguenti precauzioni:

1. Scollegare l'apparecchiatura dalla rete elettrica.
2. Estrarre tutti gli alimenti
3. Pulire l'apparecchiatura e tutti gli accessori.
4. Lasciare la porta/le porte socchiusa/e per evitare la formazione di odori sgradevoli.

ATTENZIONE! Se

l'apparecchiatura rimane accesa, farla controllare periodicamente per evitare che gli alimenti si deteriorino in caso di interruzione della corrente elettrica.

ATTENZIONE! Fare riferimento ai capitoli sulla sicurezza.

Cosa fare se...

Problema Causa possibile Soluzione
L'apparecchiatura non fun-ziona.	L'apparecchiatura è spen-ta.	Accendere l'apparecchiatura.
La spina non è inserita cor-	rettamente nella presa di alimentazione.	Inserire correttamente la spina nella presa di alimentazione.
Assenza di tensione nella	presa di alimentazione.	Collegare alla presa di alimen-tazione un'altra apparecchia-tura elettrica. Rivolgersi ad un elettricista qualificato.
L'apparecchiatura è rumoro-sa.	L'apparecchiatura non è appoggiata in modo corret-to.	Controllare se l'apparecchia-tura è appoggiata in modo sta-bile.
Il compressore rimane sempre in funzione.	La temperatura impostata non è corretta.	Fare riferimento al capitolo "Uso dell'apparecchiatura".
Sono stati introdotti molti	alimenti contemporanea-mente.	Attendere alcune ore e ricon-trollare la temperatura.
La temperatura ambiente è	troppo alta.	Fare riferimento al grafico della classe climatica sulla targhetta dei dati.
Gli alimenti introdotti	nell'apparecchiatura erano troppo caldi.	Lasciar raffreddare gli alimenti a temperatura ambiente prima di introdurli.
	La porta non è chiusa cor- rettamente.	Consultare la sezione "Chiusura della porta".
Scorre acqua all'interno del frigorifero.	Lo scarico dell'acqua è os-truito.	Pulire lo scarico dell'acqua.
	Gli alimenti impediscono all'acqua di scorrere nell'apposito collettore.	Evitare di disporre gli alimenti direttamente contro la parete posteriore.
Presenza di acqua sul pavi-mento.	L'acqua di sbrinamento non viene scaricata nella bacinella di evaporazione posta sopra il compres-sore.	Collegare lo scarico dell'acqua di sbrinamento alla bacinella di evaporazione.
La temperatura all'interno dell'apparecchiatura è troppo bassa/troppo alta.	Il regolatore della tempera-tura non è impostato cor- rettamente.	Impostare una temperatura su-periore/inferiore.
	La porta non è chiusa correttamente.	Consultare la sezione "Chiusura della porta".
	La temperatura degli alimenti è troppo alta.	Prima di introdurre gli alimenti, lasciarli raffreddare a temperatura ambiente.
	Sono stati introdotti molti alimenti contemporaneamente.	Introdurre gli alimenti un poco alla volta.
	La porta viene aperta frequentemente.	Aprire la porta solo se necessario.
	L'aria fredda non circola correttamente all'interno dell'apparecchiatura.	Adottare le misure necessarie per garantire una corretta circolazione dell'aria fredda.

Se il consiglio non da risultati, contattare il Centro di Assistenza Autorizzato più vicino.

Sostituzione della lampadina

1. Estrarre la spina dalla presa di corrente

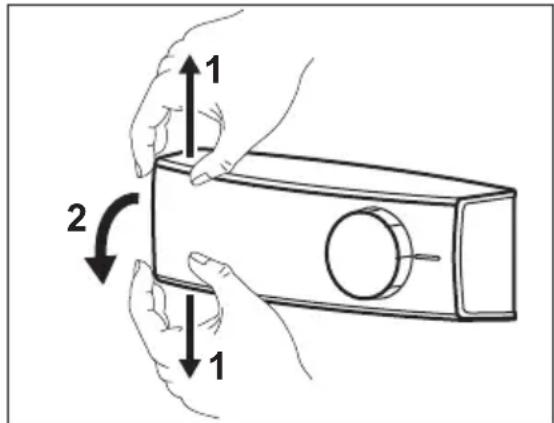

2. Contemporaneamente, con le dita espandere verso l'alto e verso il basso la copertura trasparente e sfilarla in direzione delle frecce.

INSTALLAZIONE

Luogo d'installazione

Installare l'apparecchiatura in un luogo asciutto, ben ventilato, la cui temperatura ambiente corrisponda alla classe climatica indicata sulla targhetta dei dati del modello:

1. Sostituire la lampadina con una della stessa potenza e forma, specificamente studiata per gli elettrodomestici. (la potenza massima consentita è indicata sul coprilampada).
2. Rimontare il coprilampada.
3. Inserire la spina nella presa.

Aprire la porta. Controllare che la luce si accenda.

Chiusura della porta

1. Pulire le guarnizioni della porta.
2. Se necessario, regolare la porta. Fare riferimento alla sezione "Installazione".
3. Se necessario, sostituire le guarnizioni difettose. Contattare il Centro di Assistenza autorizzato.

Classe clima-tica	Temperatura ambiente
SN Da +10°C a +32°C
N Da +16°C a +32°C
ST Da +16°C a +38°C
T Da +16°C a +43°C

In alcuni modelli potrebbero verificarsi delle anomalie se non si rispettano le temperature indicate. Il corretto funzionamento può essere garantito solo nel rispetto delle temperature indicate. In caso di dubbi sul luogo di installazione dell'apparecchiatura, contattare il venditore, il nostro Centro di Assistenza o il rivenditore autorizzato più vicino.

Collegamento elettrico

• Prima di inserire la spina, verificare che la tensione e la frequenza riportate sulla targhetta dei dati corrispondano a quelle dell'impianto domestico.
• L'apparecchiatura deve disporre di una messa a terra. La spina del cavo di alimentazione è dotata di un apposito contatto. Se la presa di corrente dell'impianto domestico non è collegata a terra, allacciare l'apparecchiatura a una presa di terra separata in conformità alle norme in vigore, rivolgendosi a un elettricista qualificato.
• Il produttore declina ogni responsabilità qualora le suddette precauzioni di sicurezza non vengano rispettate.
• Questa apparecchiatura è conforme alle direttive CEE.

Requisiti di ventilazione

Il flusso d'aria dietro l'apparecchiatura deve essere sufficiente.

AVVERTENZA! Consultare le istruzioni di montaggio per l'installazione.

Possibilità di invertire la porta

1. Allentare e rimuovere il perno superiore.

1. Rimuovere la porta superiore.
2. Rimuovere il distanziale.
3. Allentare la cerniera centrale.

1. Rimuovere lo porta inferiore.
2. Allentare e rimuovere il perno inferiore.
3. Fissare il perno inferiore sul lato opposto.

1. Installare la porta inferiore.
2. Serrare la cerniera centrale.
3. Installare il distanziale.
4. Installare la porta superiore.
5. Serrare il perno superiore.

Eseguire un controllo finale per accertarsi che:

• Tutte le viti siano serrate.
• La guarnizione magnetica aderisca all'apparecchiatura.
• La porta si apra e si chiuda correttamente.

Se la temperatura ambiente è bassa (ad esempio in inverno), è possibile che la guarnizione non aderisca perfettamente all'apparecchiatura. In tal caso, attendere che aderisca naturalmente.

Per chi preferisce non eseguire direttamente le operazioni sopra descritte, consigliamo di rivolgersi al Centro di Assistenza autorizzato più vicino.

L'intervento di inversione delle porte eseguito dai tecnici del Centro di Assistenza sarà a carico dell'utente.

Installazione dell'apparecchiatura

AVVERTENZA! Accertarsi che il cavo di rete sia libero da ostacoli.

1. Se necessario, tagliare la striscia sigillante adesiva, quindi applicarla come illustrato in figura.

1. Installare l'apparecchiatura nella nicchia.

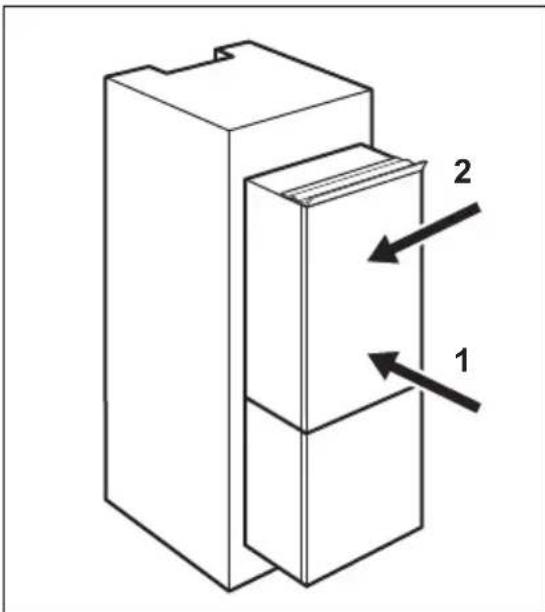

2. Spingere l'apparecchiatura seguendo il senso delle frecce (1) finché la mascherina superiore si arresta contro il mobile della cucina.

1. Spingere l'apparecchiatura nel senso delle frecce (2) contro il mobile sul lato opposto della cerniera.
2. Posizionare correttamente l'apparecchiatura nella nicchia. Assicurarsi che la distanza tra l'apparecchiatura e il bordo anteriore dell'armadio sia di 44 mm. Il copricerniera inferiore (incluso nel sacchetto degli accessori) permette di controllare che la distanza fra

l'apparecchiatura e il mobile della cucina sia corretta.

Accertarsi che lo spazio fra l'apparecchiatura e il mobile sia di 4 mm.

1. Aprire la porta. Applicare il copricerniera inferiore.

1. Fissare l'apparecchiatura nella nicchia con 4 viti.

1. Rimuovere la parte appropriata del copricerniera (E). Accertarsi di rimuovere la parte DESTRA per la cerniera di destra, o la parte SINISTRA per quella di sinistra.

1. Applicare i cappucci (C, D) ai coprigiunti e ai fori delle cerniere.

1. Installare la griglia di sfiato (B).
2. Applicare i copricerniera (E).
3. Collegare l'apparecchiatura lateralmente alla parete laterale del mobile da cucina.
4. Allentare le viti della parte (G) e spostare la parte (G) sino alla parete laterale del mobile.

1. Serrare nuovamente le viti della parte (G).
2. Fissare la parte (H) alla parte (G).
3. Staccare le parti (Ha), (Hb), (Hc) e (Hd).

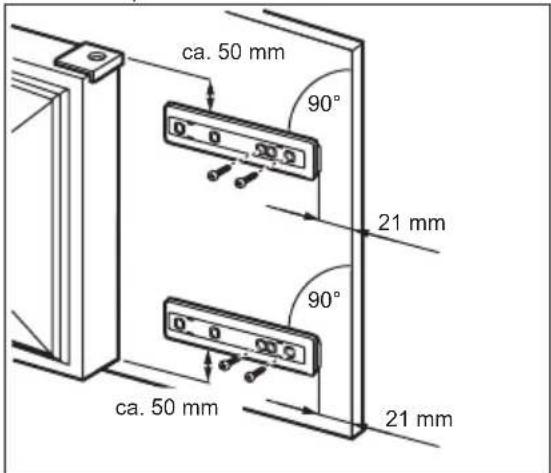

1. Installare la parte (Ha) sul lato interno della porta del mobile da cucina.

1. Spingere la parte (Hc) sulla parte (Ha).

1. Aprire la porta dell'apparecchiatura e l'anta del mobile da cucina con un'angolazione di 90°.
2. Inserire il quadratino (Hb) nella guida (Ha).
3. Unire la porta dell'apparecchiatura all'anta del mobile e marcare i fori.

1. Rimuovere le staffe e segnare la posizione in cui deve essere inserito il chiodo (K) a una distanza di 8 mm dal bordo esterno dell'anta.

1. Riapplicare il quadratino sulla guida e fissarlo con le viti in dotazione.

2. Allineare l'anta del mobile da cucina e la porta dell'apparecchiatura regolando la parte (Hb).

RUMORI

Durante l'uso, alcuni rumori di funzionamento (come quelli del compressore o del circuito refrigerante) sono da considerarsi normali.

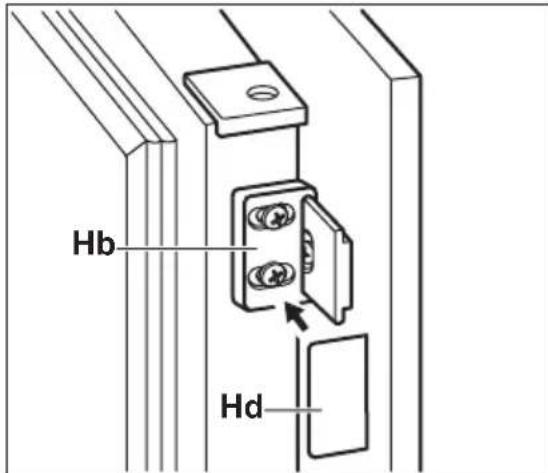

1. Premere la parte (Hd) sulla parte (Hb).

Eseguire un controllo finale per accertarsi che:

• Tutte le viti siano serrate.
• La striscia sigillante magnetica sia fissata saldamente al mobile.
• La porta si apra e si chiuda correttamente.

Dati tecnici

Dimensioni nicchia di incasso
Altezza mm 1780
Larghezza mm 560
Profondità mm 550
Tempo di risalita Ore 22
Tensione Volt 230 - 240
Frequenza Hz 50

I dati tecnici sono riportati sulla targhetta dei dati applicata sul lato esterno o interno

dell'apparecchiatura e sull'etichetta dei valori energetici.

CONSIDERAZIONI SULL'AMBIENTE

Riciclare i materiali con il simbolo 🚙️ Buttare l'imballaggio negli appositi contenitori per il riciclaggio. Aiutare a proteggere l'ambiente e la salute umana e a riciclare rifiuti derivanti da apparecchiature elettriche ed elettroniche. Non smaltire le

apparecchiature che riportano il simbolo insieme ai normali rifiuti domestici. Portare il prodotto al punto di riciclaggio più vicino o contattare il comune di residenza.

INNHOLD
