S3C172FP - Kjøleskap SMEG - Gratis bruksanvisning og manual

Produkttype	Kjøleskap
Merke	SMEG
Modell	S3C172FP
Dimensjoner (H x B x D)	85 x 60 x 60 cm
Vekt	32 kg
Strømforsyning	220-240 V, 50 Hz
Energiklasse	A+
Hovedfunksjoner	Statisk kjøling, automatisk avriming, justerbar termostat, LED-belysning, glasshyller, grønnsaksskuff, reversibel dør
Vedlikehold og rengjøring	Innvendig rengjøring med myk klut og såpevann; automatisk avriming; rengjøring av kondensator hver 6. måned
Sikkerhet	Overspenningsvern
Reservedeler og reparerbarhet	Deler tilgjengelig via Smeg kundeservice; reparerbarhetsindeks estimert til 6,5/10
Generell informasjon	2 års garanti; italiensk produksjon

Ofte stilte spørsmål - S3C172FP SMEG

Hva er dimensjonene til Smeg S3C172FP kjøleskapet?

De omtrentlige dimensjonene er: høyde 85 cm, bredde 60 cm, dybde 60 cm. Se bruksanvisningen for nøyaktige mål.

Hvordan justere temperaturen?

Bruk termostaten inne i kjøleskapet. Still den på en innstilling mellom 1 og 5, der 5 er kaldest. Ideell temperatur er 4°C for hovedrommet.

Hvordan reversere dørens åpningsretning?

Døren er reversibel. Følg instruksjonene i bruksanvisningen: demonter hengslene, fjern døren og monter den på den andre siden. Skruer og deksler medfølger.

Kjøleskapet lager støy, er det normalt?

En svak summing er normal på grunn av kompressoren. Hvis støyen er høy eller uregelmessig, kontroller at apparatet står i vater og at det ikke er kontakt med veggen. Se bruksanvisningen.

Hvordan rengjøre innsiden?

Koble apparatet fra strømmen. Rengjør med en myk klut fuktet med lunkent vann og mild såpe. Skyll og tørk. Ikke bruk slipende rengjøringsmidler eller løsemidler.

Må man avrime manuelt?

Nei, kjøleskapet er utstyrt med automatisk avriming for kjølerommet. Fryserommet (hvis tilstede) kan kreve manuell avriming.

Hva er kapasiteten til kjøleskapet?

Nyttbar kapasitet er omtrent 120 liter for kjøleskapsrommet og 15 liter for fryserommet (hvis aktuelt).

Hvordan skifte pære?

Belysningen er LED, kan ikke skiftes av brukeren. Hvis belysningen svikter, kontakt Smeg kundeservice.

Hvor finner jeg reservedeler?

Reservedeler er tilgjengelig via Smeg kundeservice. Bruk modell S3C172FP for å identifisere kompatible deler.

Hvordan installere kjøleskapet?

Plasser det på en flat og stabil overflate, vekk fra varmekilder. Sørg for minst 5 cm ventilasjon bak. Koble til en jordet stikkontakt.

BRUKSANVISNING S3C172FP SMEG

Sikkerhetsinformasjon 57

Sikkerhetsanvisninger 58

Bruk 60

Daglig bruk 60

Råd og tips 62

Stell og rengjøring 63

Feilsøking 65

Montering 67

Støy 72

Tekniske data 74

Med forbehold om endringer.

⚠️ SIKKERHETSINFORMASJON

Les instruksjonene nøye før montering og bruk av produktet. Produsenten er ikke ansvarlig for eventuelle skader som skyldes feilaktig montering og bruk. Oppbevar produktets instruksjoner for fremtidig bruk.

Sikkerhet for barn og sårbare personer

• Dette produktet kan brukes av barn fra åtte år og oppover og personer med reduserte fysiske, sensoriske eller mentale evner eller manglende erfaring og kunnskap hvis de har tilsyn eller får instruksjon i sikker bruk av produktet og forstår hvilke farer som kan inntreffe.
• Ikke la barn leke med produktet.
• Rengjøring og vedlikehold skal ikke gjøres av barn med mindre de har tilsyn.
• Oppbevar all emballasje utilgjengelig for barn.

Generelt om sikkerhet

- Dette produktet er kun ment for bruk i husholdninger og liknende bruk som:

• Gårdshus; personalkjøkken i butikker, på kontorer og andre arbeidsmiljøer
• Av gjester på hoteller, moteller, pensjonater og andre boligtyper

- Hold ventilasjonsåpningene i produktets kabinett eller i den innebygde strukturen fri for hindringer.

- Ikke bruk mekaniske redskaper eller annet utstyr som ikke produsenten har anbefalt for å gjøre avrimingsprosessen raskere.

• Ikke ødelegg kjølemiddelkretsen.
• Ikke bruk elektriske apparater inne i skapet, hvis de ikke er av en type som anbefales av produsenten.
• Ikke bruk spylevann eller damp til å rengjøre produktet.
• Rengjør produktet med en fuktig, myk klut. Bruk kun nøytrale rengjøringsmidler. Du må aldri bruke skurende oppvaskmidler, skuresvamper, løsemidler eller metallgjenstander.
• Ikke oppbevar eksplosive stoffer som spraybokser med brannfarlig drivgass i dette produktet.
• Om strømledningen er skadet må den erstattes av produsenten, et autorisert servicesenter eller likt kvalifiserte personer for å unngå skader.

SIKKERHETSANVISNINGER

Montering

ADVARSEL! Bare en kvalifisert person må montere dette produktet.

• Fjern all emballasjen
- Ikke monter eller bruk et skadet produkt.
- Følg monteringsanvisningene som følger med produktet.
- Vær alltid forsiktig når du flytter produktet, fordi det er tungt. Bruk alltid vernehansker.
- Sørg for at luften kan sirkulere rundt produktet.
- Vent minst 4 timer før du kobler produktet til strømforsyningen. Dette er for at oljen skal kunne renne tilbake i kompressoren.
- Ikke installer produktet i nærheten av radiatorer, komfyrer, ovner eller kokeplater.
- Baksiden av produktet må stå mot veggen.
- Ikke installer produktet der det er direkte sollys.
- Ikke monter dette produktet på steder som er for fuktige eller kalde, slik som konstruksjonstilbygg, garasjer eller vinkjellere.

- Når du skal flytte produktet, løft den i fremkant for ikke å skrape opp gulvet.

Elektrisk tilkopling

ADVARSEL! Fare for brann og elektrisk støt.

• Produktet må være jordet.
• Kontroller at det er samsvar mellom den elektriske informasjonen på typeskiltet og strømforsyningen i huset. Hvis det ikke er det, må du kontakt en elektriker.
• Bruk alltid en korrekt montert, jordet stikkontakt.
• Ikke bruk doble stikkontakter eller skjøteledninger.
• Sørg for ikke å forårsake skade på elektriske komponenter (f. eks støpsel, nettkabel, kompressor). Ta kontakt med servicesenteret eller en elektriker for å endre de elektriske komponentene.
• Strømkabelen må ligge under nivået til støpselet.
• Ikke sett støpselet i stikkontakten før monteringen er fullført. Kontroller at det er tilgang til stikkontakten etter monteringen.
• Ikke trekk i kabelen for å koble fra produktet. Trekk alltid i selve støpselet.

Bruk

ADVARSEL! Fare for skade, brannskader, elektrisk støt eller brann.

• Produktets spesifikasjoner må ikke endres.
• Ikke legg elektriske produkter (f. eks iskremmaskin) i produktet med mindre slik anvendelse er oppgitt av produsenten.
• Vær forsiktig så du ikke forårsaker skade på kjølemiddelkretsen. Den inneholder isobutan (R600a), en naturgass uten innvirkning på miljøet. Denne gassen er brannfarlig.
• Dersom det skulle oppstå skade på kjølemiddelkretsen, må du kontrollere at det ikke er flammer og antenningskilder i rommet. Ventiler rommet godt.
• Ikke la varme artikler komme i nærheten av plastdelene til produktet.
• Ikke legg mineralvann i fryseren. Dette vil skape press på beholderen.
• Ikke oppbevar lett antennelig gass eller væske i produktet.
• Ikke legg brennbare produkter, eller gjenstander som er fuktet med brennbare produkter, inn i eller i nærheten av produktet.
• Ikke berør kompressoren eller kondensatoren. De er varme.
• Ikke berør eller ta ut varer fra fryseren med våte/fuktige hender.
• Ikke frys mat om igjen som er tinet.
• Følg oppbevaringsinstruksjonene på emballasjen for frossen mat.

Stell og rengjøring

ADVARSEL! Fare for personskade eller skade på produktet.

• Slå av produktet og trekk støpselet ut av stikkontakten før rengjøring og vedlikehold.
• Dette produktet inneholder hydrokarbon i kjøleenheten. Vedlikehold og etterfylling av enheten må kun foretas av en kvalifisert person.
• Undersøk regelmessig avløpsrøret til kjøleskapet og rengjør om nødvendig. Hvis avløpet er blokkert, vil vann som har tinet samle seg i bunnen av produktet.

Avfallsbehandling

ADVARSEL! Fare for skade og kvelning.

• Koble produktet fra strømmen.
• Kutt av strømkabelen og kast den.
• Fjern døren for å forhindre at barn og dyr blir stengt inne i produktet.
• Kjølemiddelkretsen og isolasjonsmaterialet til dette produktet er ozon-vennlig.
• Isolasjonsskummet inneholder brennbare gasser. Kontakt kommunen din for informasjon om hvordan du kaster produktet på en riktig måte.
• Ikke forårsak skade på den delen av kjøleenheten som er nær varmeveksleren.

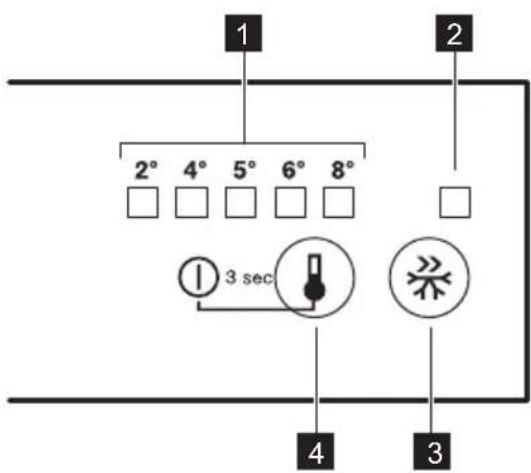

Betjeningspanel

1 Temperaturindikator LED
2 FastFreeze-indikator
3 FastFreeze-knapp
4 Termostatbryter PÅ/AV-knapp

Slå på

1. Sett støpslet i stikkontakten.
2. Berør knappen for temperaturregulatoren, hvis alle LED er av.

Slå av

Berør knappen for temperaturregulatoren kontinuerlig i 3 sekunder. Alle indikatorlys av.

Regulere temperaturen

For å bruke produktet, berør knappen for temperaturregulatoren helt til LED korresponderer med lys for ønsket temperatur. Valg er progressive, varierer fra 2 til 8 °C.

Ved første berøring av knappen vil den faktiske LED for innstillingen fortsette å blinke.

Hver gang knappen berøres flyttes temperaturen 1 posisjon. Korresponderende LED vil blinke en stund. Berør innstillingsknappen frem til ønsket temperatur er valgt. Valget vil forbli

DAGLIG BRUK

Kaldeste innstilling: +2°C. Varmeste innstilling: +8°C. Vanligvis er middels innstilling mest passende.

Likevel bør du huske på at temperaturen inne i produktet avhenger av følgende när du velger innstilling:

• romtemperaturen
• hvor ofte døren åpnes
• mengde mat som oppbevares
• produktets plassering.

FastFreeze-funksjon

Du kan aktivere funksjonen FastFreeze ved å trykke på knappen FastFreeze igjen.

LED som korresponderer med symbolet FastFreeze vil lyse opp.

Du kan deaktivere funksjonen FastFreeze ved å trykke på knappen FastFreeze igjen.

FastFreeze-indikatoren vil slukke.

Denne funksjonen stopper automatisk etter 52 timer.

ADVARSEL! Se etter i

Sikkerhetskapitlene.

Flyttbare hyller

Veggene i kjøleskapet er utstyrt med en rekke riller, slik at hyllene kan plasseres etter ønske.

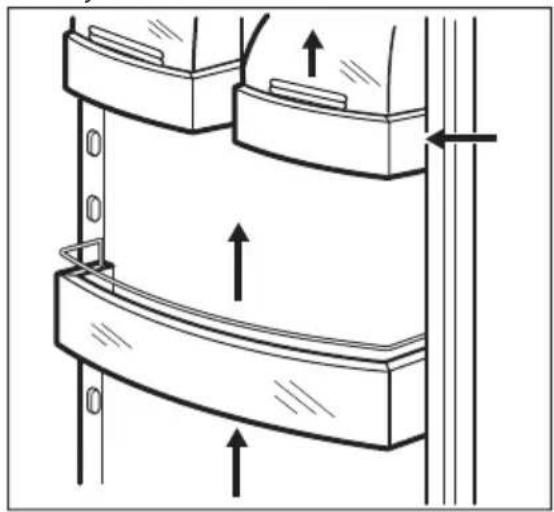

Plassere dørhyllene

For å lagre pakker av mat i forskjellige størrelser, kan hyllene i døren plasseres i forskjellige høyder.

1. Trekk hyllen forsiktig i pilenes retning til den løsner.
2. Flytt etter behov.

Frysing av ferske matvarer

Fryseseksjonen er egnet for å fryse inn ferske matvarer og for å oppbevare frossen og dypfrossen mat over lengre tid.

Det er ikke nødvendig å endre middelsinnstillingen for å fryse inn ferske matvarer.

Men for at innfrysingsprosessen skal gå raskere, kan du dreie termostatbryteren på en høyere innstilling for å oppnå maksimal kjøling.

OBS! Når du gjør det, kan temperaturen i kjøleskapseksjonen falle under 0 °C. Hvis det skjer, må du sette termostaten på en varmere innstilling.

Oppbevaring av frosne matvarer

Når produktet slås på for første gang eller etter en periode der det ikke har vært i bruk, må du la produktet stå på i minst 2 timer på høyeste innstilling før du legger inn matvarer.

ADVARSEL! Dersom det oppstår tining, f.eks. på grunn av strømbrudd, og hvis strømmen er borte lenger enn den verdien som er oppført i tabellen over tekniske egenskaper under "stigetid", må den tinte maten brukes opp så raskt som mulig eller tilberedes øyeblikkelig og så fryses inn igjen (etter avkjøling).

Isterningproduksjon

Dette produktet er utstyrt med en eller flere brett for produksjon av isterninger.

Ikke bruk gjenstander av metall for å fjerne brettene fra fryseren.

1. Fyll brettene med vann
2. Plasser brettet inn i fryseseksjonen.

Tining

Dypfrosne eller frosne matvarer kan tines i kjøleseksjonen eller ved romtemperatur før de skal brukes i forhold til hvor mye tid du har til rådighet.

Viftefunksjonen gir muligheten for at maten avkjøles raskt og det blir en jevnere temperatur i rommet.

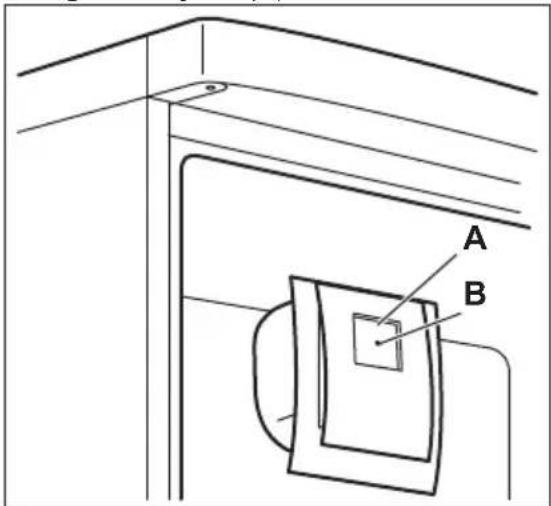

Trykk på bryteren (A) for å slå på viften. Det grønne lyset (B) tennes.

RÅD OG TIPS

Normale driftslyder

Følgende lyder er normale under bruk:

• Du kan høre en lav gurglelyd eller boblelyd när kuldemediet pumpes.
• En virrende og pulserende lyd fra kompressoren når kuldemediet pumpes.
• En plutselig knakende lyd fra innsiden av produktet som lages av termisk dilatasjon (et naturlig og ufarlig fysisk fenomen).
• En lav klikkelyd fra temperaturregulatoren när kompressoren slås av eller på.

Tips til energisparing

- Ikke åpne døren ofte eller la den stå åpen lenger enn absolutt nødvendig.

Tips til kjøling av ferske matvarer

For best mulig effekt:

Når du slår av produktet må du huske på å slå av viften ved å trykke på (A). Det grønne lyset (B) slukkes.

• ikke oppbevar varme matvarer eller dampende væsker i kjøleskapet
• dekk til maten eller pakk den inn, særlig hvis den har sterk lukt
• plasser maten slik at luften kan sirkulere fritt rundt den

Tips til kjøling

Nyttige tips:

• Kjøtt (alle typer) : pakkes i plastposer og plasseres på glasshyllen over grønnsakskuffen.
• Kjøtt bør kun oppbevares slik i en til to dager.
• Ferdig tilberedte retter, kalde retter osv.: tildekkes godt og plasseres på hvilken som helst hylle.
• Frukt og grønnsaker: renses nøye og plasseres i spesialskuffen(e).

• Smør og ost: plasseres i lufttette bokser eller pakkes i aluminiumsfolie/plastfolie for å holde luft borte så godt som mulig.

• Flasker: disse trenger en kork og bør lagres i flaskehyllen i døren, eller (hvis det følger med) på flaskehyllen.

• Bananer, poteter, løk og hvitløk må kun oppbevares i kjøleskap dersom de er godt innpakket.

Tips til frying

Her følger noen nyttige tips som gir best mulig frying:

• Maksimal mengde mat som kan fryses på 24 timer, er spesifisert på typeplaten:
• fryseprosessen tar 24 timer – det bør ikke legges flere matvarer inn i fryseren i denne perioden.
• kun ferske matvarer av høy kvalitet og som er godt renset bør innfryses;
• pakk matvarene i små porsjoner, slik at de innfryses raskt og helt til kjernen og slik at det senere blir enklere å tine kun den mengden du vil bruke;
• pakk maten inn i aluminiumsfolie eller plast og sørg for at pakkene er lufttette;

• ikke la ferske, ufrosne matvarer komme i kontakt med matvarer som allerede er frosne for å hindre at temperaturen øker i disse;

• magre matvarer har lenger holdbarhet enn fete; salt reduserer matvarenes oppbevaringstid;

• saftis som spises like etter at de er tatt ut av fryseseksjonen, kan forårsake frostskader på huden;
• det er lurt å merke hver enkelt pakke med innfrysingsdatoen, slik at du lettere kan følge med på oppbevaringstiden.

Tips til oppbevaring av frosne matvarer

For at produktet skal oppnå best mulig effekt, bør du:

• påse at frosne matvarer har vært oppbevart på riktig måte i butikken;
• påse at frosne matvarer fraktes fra butikken til fryseren din hjemme på kortest mulig tid;
• døren ikke åpnes for ofte, og at den ikke står åpen lenger enn nødvendig;
• når maten er tint bederves den raskt og kan ikke fryses inn igjen;
• ikke overskrid oppbevaringstidene som matvareprodusenten har merket emballasjen med.

STELL OG RENGJ∅RING

ADVARSEL! Se etter i Sikkerhetskapitlene.

Generelle advarsler

OBS! Trekk støpselet ut av stikkontakten før du foretar enhver rengjøring av skapet.

Dette produktet inneholder hydrokarboner i kjølekretsen. Vedlikehold må derfor bare utføres av autoriserte serviceteknikere.

Tilbehøret og delene til produktet er ikke egnet for vask i oppvaskmaskin.

Regelmessig rengjøring

OBS! Ikke trekk i, flytt eller påfør skade på noen rør og/eller kabler inne i kabinettet.

OBS! Unngå skader på kjølesystemet.

OBS! Når du skal flytte skapet, løft den i fremkant for ikke å skrape opp gulvet.

Utstyret skal rengjøres regelmessig:

1. Rengjør innsiden og tilbehøret med lunkent vann tilsatt litt nøytral såpe.
2. Kontroller dørpakningene regelmessig og vask dem for å sikre at de er rene og fri for matrester.
3. Skyll og tørk grundig.
4. Hvis du kan komme til rengjøres kondensatoren og kompressoren bak på produktet med en børste. Dette gjør at produktets ytelse blir bedre, og du sparer energi.

Avriming av kjøleskapet

Under normal bruk blir rim automatisk fjernet fra kjøleseksjonens fordamper hver gang kompressoren stopper. Smeltevannet ledes ut gjennom et dreneringsrør og ned i en beholder på baksiden av produktet, over kompressoren, hvor det fordamper.

Det er viktig å rengjøre dreneringshullet for smeltevann med jevne mellomrom, for å hindre at vannet flommer over og drypper ned på maten inne i kjøleskapet.

Avriming av fryseren

OBS! Ikke bruk skarpe metallredskaper til å skrape rim av fordamperen, da det kan skade den.

En temperaturstigning i pakkene med frossen mat under tining, kan redusere matens holdbarhetstid.

Ikke bruk mekaniske redskaper eller annet utstyr som ikke produsenten har anbefalt for å gjøre avrimingsprosessen raskere.

Det vil alltid danne seg en viss mengde rim på frysehyllene og i området øverst i seksjonen.

1. Trekk støpselet ut av stikkontakten eller slå produktet av.
2. Ta ut alle matvarene, pakk dem godt inn i flere lag avispapir og plasser dem på et kaldt sted

OBS! Ikke berør frosne matvarer med våte hender. Hendene dine kan fryse fast til matvarene.

1. Åpne døren.
   Sett en bolle med varmt vann inn i fryseseksjonen for å få avrimingsprosessen til å gå raskere. Fjern også stykker av is som løsner før avrimingen er ferdig.

2. Tørk innsiden av skapet grundig när avrimingen er ferdig.

3. Slå på produktet.

4. Still termostatbryteren på maksimal kjøling, og la produktet gå i to eller tre timer med denne innstillingen.

5. Legg matvarene tilbake i rommet.

Perioder uten bruk

Hvis produktet ikke skal brukes over lengre tid tas følgende forholdsregler:

1. Trekk støpselet til produktet ut av stikkontakten.

2. Fjern alle matvarer.

3. Tine (hvis frossen) og rengjør produktet og alt tilbehøret.

4. Rengjør produktet og alt tilbehøret.
5. La døren/dørene stå på gløtt for å hindre at det dannes ubehagelig lukt.

ADVARSEL! Dersom du lar produktet være i drift, bør du be noen om å kontrollere det fra tid til annen for å unngå at matvarene blir ødelagt ved et eventuelt strømbrudd.

FEILS∅KING

ADVARSEL! Se etter i Sikkerhetskapitlene.

Hva må gjøres, hvis ...

Problem Mulig årsak Løsning
Produktet fungerer ikke. Produktet er slått av. Slå på produktet.
Støpselet sitter ikke orden-	tlig i stikkontakten.	Sett støpselet ordentlig inn i stikkontakten.
Stikkontakten er ikke spen-	ningsførende.	Koble et annet elektrisk pro-dukt til stikkontakten. Kontakt en kvalifisert elektriker.
Produktet er støyintensivt. Produktet står ikke stødig. Kontroller at produktet står sta-bilt.
Lampen lyser ikke. Lampen er i standby-modus.		Lukk døren og åpne den igjen.
Lampen lyser ikke. Pæren er defekt. Kontakt nærmeste autoriserte servicesenter.
Kompressoren arbeider uav-brutt.	Temperaturen er innstilt feil. Se kapittelet "Drift".
Mye mat ble lagt i fryseren	på en gang.	Vent noen timer og kontroller temperaturen igjen.
Romtemperaturen er for	høy.	Se klimaklassediagrammet på merkeplaten.
Matproduktene som ble	lagt ned i produktet var for varm.Funksjonen FastFreeze er aktivert.	La matprodukter avkjøle seg til romtemperatur før du legger den i fryseren.Se "FastFreeze -funksjonen".
	Vannavløpspluggen er ikke riktig plassert.	Sett vannavløpspluggen inn på riktig måte.
	Matvarene er ikke pakket skikkelig inn.	Pakk maten bedre inn.
	Temperaturen er innstilt feil.	Se kapittelet "Drift".
Kompressoren starter ikke med en gang etter at du har trykket på FastFreeze, eller etter at temperaturen er endret.	Dette er normalt, det har ikke oppstått noen feil.	Kompressoren starter etter en viss tid.
Det renner vann inne i kjøle-skapet.	Vannavløpet er tilstoppet. Rengjør vannavløpet.
	Matprodukter forhindrer at vannet får samle seg i van-noppsamlingsbeholderen.	Pass på at ingen matvarer berører bakveggen.
Det renner vann på gulvet. Smeltevannets utløp er ikke koblet til fordamperbrettet over kompressoren.		Fest smeltevannsrøret til for-damperbrettet.
Det er ikke mulig å stille inn temperaturen.	Funksjonen FastFreeze el-ler Shopping Function er aktivert.	Slå av FastFreeze eller Shop-ping Function manuelt, eller vent til funksjonen tilbakestilles automatisk for å velge temper-aturen. Se etter i funksjonen "FastFreeze eller Shopping Function".
Temperaturen i produktet er for høy/lav.	Temperaturregulatoren er ikke riktig innstilt.	Still inn en lavere/høyere tem-peratur.
	Døren er ikke ordentlig luk-ket.	Se "Lukke døren".
	Matvarene har for høy tem-peratur.	La matvarene avkjøle seg til romtemperatur før du legger til oppbevaring.
	Mange matvarer er lagt inn i produktet samtidig.	Legg færre matvarer inn i pro-duktet på samme tid.
	Tykkelsen til frosten er større enn 4-5 mm.	Avrim produktet.
	Døren har vært åpnet for ofte.	Åpne døren bare hvis det er nødvendig.
	Funksjonen FastFreeze er aktivert.	Se "FastFreeze -funksjonen".

Dersom rådet ikke gir resultater, kontakt nærmeste autoriserte servicesenter.

Skifte lyspære

Lyset kan bare skiftes av en servicetekniker. Kontakt ditt nærmeste autoriserte servicesenter.

MONTERING

Plassering

1. Rengjør dørpakningene.
2. Om nødvendig, juster døren. Se etter i "Montering".
3. Skift ut defekte pakninger ved behov. Ta kontakt med servicesenteret.

Elektrisk tilkopling

• Før du setter støpselet inn i stikkontakten, forsikre deg om at spenningen og frekvensen som er oppført på typeskiltet samsvarer med strømnettet i hjemmet ditt.
• Produktet må være jordet. Støpselet på strømledningen er utstyrt med jordingskontakt. Dersom husets stikkontakt ikke er jordet, skal produktet koples til en separat jording i overensstemmelse med gjeldende forskrifter. Kontakt en faglært elektriker.
• Produsenten fraskriver seg ethvert ansvar dersom sikkerhetsreglene ikke blir fulgt.
• Dette produktet er i overensstemmelse med E∅S-direktivene.

Krav til ventilasjon

OBS! Se etter i monteringsanvisningene for installasjon.

Døren til produktet åpnes mot høyre. Dersom du ønsker at døren skal åpnes mot venstre, følg disse trinnene før du installerer produktet:

1. Løsne og fjern det øvre hengselet.

Omhengsling av fryserdøren

1.

Installasjon av produkt

OBS! Påse at strømledningen kan beveges fritt.

1. Monter produktet i søylen.

2. Skyv produktet i pilenes retning (1) til det øvre panelet stopper mot kjøkkeninnredningen.

1. Skyv apparatet i pilenes retning (2) mot skapet på motsatt side for hengselet.

2. Juster produktet i utsparingen. Sørg for at avstanden mellom produktet og fronten av skroget er 44 mm. Det nedre hengseldekselet (finnes i posen med ekstrautstyr) sørger for at avstanden mellom apparatet og kjøkkenskapene er riktig. Sørg for at avstanden mellom apparatet og sideveggene er 4 mm.

3. Åpne døren. Sett hengseldekselet på plass.

1. Fjern den riktige delen fra hengseldekselets deksel (E). Sørg for å fjerne delen DX for et høyremontert hengsel, SX i motsatt tilfelle.

1. Fest dekslene (C, D) til sporene og hengselhullene.

1. Installer ventilasjonsristen (B).
2. Fest dekselet (E) over hengselet.
3. Skru av delen (Ha), (Hb), (Hc) og (Hd).

1. Installer delen (Ha) på innsiden av kjøkkenskapet.

1. Fjern de små firkantene og bor huller med bor på ø 2 mm ca. 8 mm fra den ytre kanten på døren.
2. Plasser den lille firkanten på skinnen igjen og fest den med medfølgende skruer.
3. Plasser møbeldøren til kjøkkenskapet og døren til produktet parallelt ved å justere delen (Hb).

Skapet lager lyder under normal bruk (kompressor, sirkulering av kjølevæske).

Foreta en endelig kontroll for å være sikker på at:

Høyde mm 1780 mm
Bredde mm 560 mm
Dybde mm 550 mm
Hevetid Timer 20 t
Energitilførsel Volt 230 – 240
Frekvens Hz 50

Tekniske data finner du på typeskiltet til høyre utvendig på produktet, på den

utvendige eller innvendige siden på produktet og på energietiketten.

BESKYTTELSE AV MILJ∅ET

Resirkuler materialer som er merket med symbolet 📊 Legg emballasjen i riktige beholdere for å resirkulere det. Bidrar til å beskytte miljøet, menneskers helse og for å resirkulere avfall av elektriske og elektroniske produkter. Ikke kast produkter som er merket med symbolet 🌐 sammen

med husholdningsavfallet. Produktet kan leveres der hvor tilsvarende produkt selges eller på miljøstasjonen i kommunen. Kontakt kommunen for nærmere opplysninger.
