Produkttype	Kjøle- og frysekombinasjon
Merke	SMEG
Modell	D3140P
Farge	Rustfritt stål
Konstruksjonstype	Innbygningsapparat
Energiklasse	A+
Nyttbart volum kjøleskap	210 liter
Nyttbart volum fryser	57 liter
Kjølesystem	Statisk (luftsirkulasjonskjøling)
Temperaturområde kjøleskap	0 °C til +8 °C
Temperaturområde fryser	-18 °C eller kaldere
Støynivå	40 dB(A)
Klimaklasse	SN-N-ST-T
Mål (Høyde x Bredde x Dybde)	177,6 cm x 60 cm x 55 cm
Vekt	62 kg
Nettspenning	220-240 V
Frekvens	50 Hz
Tilkoblingsverdi	150 W
Tilbehør	Eggebrett, isbitboks, flaskeholder
Rengjøring	Regelmessig rengjøring med mildt rengjøringsmiddel; tinevannsskål og kondensator støves
Vedlikehold	Kontroller dørpakninger, hold ventilasjonsgitteret fritt
Sikkerhet	Barnesikring, temperaturvarsler ved feil
Reparabilitet	Reparasjon av fagpersonell; reservedeler tilgjengelig
Reservedeler	Originale SMEG-reservedeler via kundeservice

Ofte stilte spørsmål - D3140P SMEG

Hvordan stiller jeg inn temperaturen i kjøleskapet?

Temperaturen stilles inn via temperaturregulatoren i kjøleskapet. Drei den til en middels innstilling (ca. 3-4) for optimal kjøling. Anbefalt: +4°C.

Hvordan rengjør jeg kjøleskapet riktig?

Slå av apparatet og ta ut alle matvarer. Rengjør innvendige flater med en myk klut og lunkent vann med mildt oppvaskmiddel. Tørk alt godt. Ikke bruk skuremidler.

Hva gjør jeg ved strømbrudd?

Unngå hyppig åpning av døren. Kjølingen opprettholdes i flere timer. Ved lengre strømbrudd: Flytt frosne varer til kjølebager. Kontroller temperaturen når strømmen kommer tilbake.

Kan jeg bytte dørens hengselside?

Ja, dørhengslet kan byttes. Dette krever at hengslene flyttes. Detaljerte instruksjoner finner du i bruksanvisningen fra side 15. Ved bytte trengs verktøy.

Hvilket kjølemiddel brukes?

Apparatet bruker kjølemiddelet R600a (isobutan), et naturlig, miljøvennlig kjølemiddel. Følg avhendingsanvisningene.

Hvordan kan jeg spare energi?

Plasser apparatet på et kjølig sted, vekk fra varmekilder. La varm mat avkjøles før du setter den inn. Regelmessig avriming forhindrer isdannelse og sparer energi.

Hva betyr feilmeldingen på displayet?

En akustisk alarm eller LED-indikator signaliserer en feil. Ofte: for varm innetemperatur eller åpen dør. Se kapitlet 'Feilsøking' i bruksanvisningen.

Hvor lang tid tar det før kjøleskapet når driftstemperatur?

Etter første innkobling eller lengre stillstand tar det ca. 4-6 timer før måltemperaturen er stabil. Vent denne tiden før du legger inn matvarer.

Kan jeg lage iskrem i fryseren?

Ja, du kan lage iskrem i fryseren. Sørg for å stille inn temperaturen til minst -18°C. Bruk egnede beholdere og la det være god plass.

Hvor finner jeg reservedelslisten?

Reservedelslisten finnes i vedlegget til bruksanvisningen. I tillegg kan du bestille reservedeler via SMEG kundeservice eller online på smeg.com/ersatzteile.

BRUKSANVISNING D3140P SMEG

Sikkerhetsinformasjon 56

Sikkerhetsanvisninger 57

Bruk 58

Daglig bruk 59

Råd og tips 60

Stell og rengjøring 61

Feilsøking 63

Montering 65

Støy 69

Tekniske data 71

Med forbehold om endringer.

⚠️ SIKKERHETSINFORMASJON

Les instruksjonene nøye før montering og bruk av produktet. Produsenten er ikke ansvarlig for eventuelle skader som skyldes feilaktig montering og bruk. Oppbevar produktets instruksjoner for fremtidig bruk.

Sikkerhet for barn og sårbare personer

• Dette produktet kan brukes av barn fra åtte år og oppover og personer med reduserte fysiske, sensoriske eller mentale evner eller manglende erfaring og kunnskap hvis de har tilsyn eller får instruksjon i sikker bruk av produktet og forstår hvilke farer som kan inntreffe.
• Ikke la barn leke med produktet.
• Rengjøring og vedlikehold skal ikke gjøres av barn med mindre de har tilsyn.
• Oppbevar all emballasje utilgjengelig for barn.

Generelt om sikkerhet

• Dette produktet er kun ment for bruk i husholdninger og liknende bruk som:
• Gårdshus; personalkjøkken i butikker, på kontorer og andre arbeidsmiljøer

• Av gjester på hoteller, moteller, pensjonater og andre boligtyper

• Hold ventilasjonsåpningene i produktets kabinett eller i den innebygde strukturen fri for hindringer.

• Ikke bruk mekaniske redskaper eller annet utstyr som ikke produsenten har anbefalt for å gjøre avrimingsprosessen raskere.

• Ikke ødelegg kjølemiddelkretsen.

• Ikke bruk elektriske apparater inne i skapet, hvis de ikke er av en type som anbefales av produsenten.
• Ikke bruk spylevann eller damp til å rengjøre produktet.
• Rengjør produktet med en fuktig, myk klut. Bruk kun nøytrale rengjøringsmidler. Du må aldri bruke skurende oppvaskmidler, skuresvamper, løsemidler eller metallgjenstander.
• Ikke oppbevar eksplosive stoffer som spraybokser med brannfarlig drivgass i dette produktet.
• Om strømledningen er skadet må den erstattes av produsenten, et autorisert servicesenter eller likt kvalifiserte personer for å unngå skader.

SIKKERHETSANVISNINGER

Montering

ADVARSEL! Bare en kvalifisert person må montere dette produktet.

• Fjern all emballasjen
- Ikke monter eller bruk et skadet produkt.
- Følg monteringsanvisningene som følger med produktet.
- Vær alltid forsiktig når du flytter produktet, fordi det er tungt. Bruk alltid vernehansker.
- Sørg for at luften kan sirkulere rundt produktet.
- Vent minst 4 timer før du kobler produktet til strømforsyningen. Dette er for at oljen skal kunne renne tilbake i kompressoren.
- Ikke installer produktet i nærheten av radiatorer, komfyrer, ovner eller kokeplater.
- Baksiden av produktet må stå mot veggen.
- Ikke installer produktet der det er direkte sollys.
- Ikke monter dette produktet på steder som er for fuktige eller kalde, slik som konstruksjonstilbygg, garasjer eller vinkjellere.

- Når du skal flytte produktet, løft den i fremkant for ikke å skrape opp gulvet.

Elektrisk tilkopling

ADVARSEL! Fare for brann og elektrisk støt.

• Produktet må være jordet.
• Kontroller at det er samsvar mellom den elektriske informasjonen på typeskiltet og strømforsyningen i huset. Hvis det ikke er det, må du kontakt en elektriker.
• Bruk alltid en korrekt montert, jordet stikkontakt.
• Ikke bruk doble stikkontakter eller skjøteledninger.
• Sørg for ikke å forårsake skade på elektriske komponenter (f. eks støpsel, nettkabel, kompressor). Ta kontakt med servicesenteret eller en elektriker for å endre de elektriske komponentene.
• Strømkabelen må ligge under nivået til støpselet.
• Ikke sett støpselet i stikkontakten før monteringen er fullført. Kontroller at det er tilgang til stikkontakten etter monteringen.
• Ikke trekk i kabelen for å koble fra produktet. Trekk alltid i selve støpselet.

Bruk

ADVARSEL! Fare for skade, brannskader, elektrisk støt eller brann.

• Produktets spesifikasjoner må ikke endres.
• Ikke legg elektriske produkter (f. eks iskremmaskin) i produktet med mindre slik anvendelse er oppgitt av produsenten.
• Vær forsiktig så du ikke forårsaker skade på kjølemiddelkretsen. Den inneholder isobutan (R600a), en naturgass uten innvirkning på miljøet. Denne gassen er brannfarlig.
• Dersom det skulle oppstå skade på kjølemiddelkretsen, må du kontrollere at det ikke er flammer og antenningskilder i rommet. Ventiler rommet godt.
• Ikke la varme artikler komme i nærheten av plastdelene til produktet.
• Ikke legg mineralvann i fryseren. Dette vil skape press på beholderen.
• Ikke oppbevar lett antennelig gass eller væske i produktet.
• Ikke legg brennbare produkter, eller gjenstander som er fuktet med brennbare produkter, inn i eller i nærheten av produktet.
• Ikke berør kompressoren eller kondensatoren. De er varme.
• Ikke berør eller ta ut varer fra fryseren med våte/fuktige hender.
• Ikke frys mat om igjen som er tinet.
• Følg oppbevaringsinstruksjonene på emballasjen for frossen mat.

Innvendig belysning

- Typen lampe som brukes i dette produktet egner seg ikke til rombelysning

BRUK

Slå på

1. Sett støpslet i stikkontakten.
2. Drei termostatbryteren med urviserne til middels innstilling.

Stell og rengjøring

ADVARSEL! Fare for personskade eller skade på produktet.

• Slå av produktet og trekk støpselet ut av stikkontakten før rengjøring og vedlikehold.
• Dette produktet inneholder hydrokarbon i kjøleenheten. Vedlikehold og etterfylling av enheten må kun foretas av en kvalifisert person.
• Undersøk regelmessig avløpsrøret til kjøleskapet og rengjør om nødvendig. Hvis avløpet er blokkert, vil vann som har tinet samle seg i bunnen av produktet.

Avfallsbehandling

ADVARSEL! Fare for skade og kvelning.

• Koble produktet fra strømmen.
• Kutt av strømkabelen og kast den.
• Fjern døren for å forhindre at barn og dyr blir stengt inne i produktet.
• Kjølemiddelkretsen og isolasjonsmaterialet til dette produktet er ozon-vennlig.
• Isolasjonsskummet inneholder brennbare gasser. Kontakt kommunen din for informasjon om hvordan du kaster produktet på en riktig måte.
• Ikke forårsak skade på den delen av kjøleenheten som er nær varmeveksleren.

Slå av

Drei termostatbryteren til posisjonen "0" for å slå av produktet.

Regulere temperaturen

Temperaturen reguleres automatisk.

Vanligvis er middels innstilling mest passende.

Likevel bør du huske på at temperaturen inne i produktet avhenger av følgende når du velger innstilling:

• romtemperatur,
• hvor ofte døren åpnes,
  • mengden mat som lagres,

• produktets plassering.

• Vri temperaturregulatoren mot en lavere innstilling for å stille inn minste kuldenivå.

• Drei termostatbryteren mot høyere innstillinger for å oppnå maksimal kjøleeffekt.

DAGLIG BRUK

ADVARSEL! Se etter i Sikkerhetskapitlene.

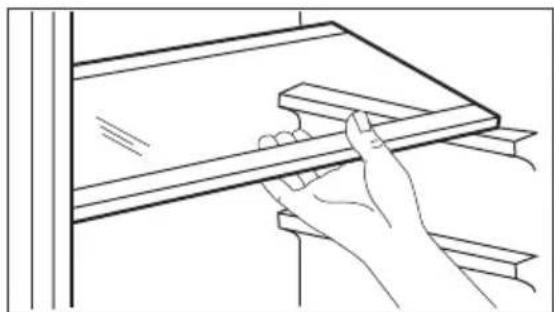

Flyttbare hyller

Veggene i kjøleskapet er utstyrt med en rekke spor, slik at hyllene kan plasseres etter ønske.

Ikke flytt glasshyllen over grønnsakskuffen og flaskehyllen, da det kan hindre korrekt luftsirkulasjon.

Plassere dørhyllene

For å lagre pakker av mat i forskjellige størrelser, kan hyllene i døren plasseres i forskjellige høyder.

OBS! Dersom romtemperaturen er høy eller det oppbevares store mengder matvarer og produktet er innstilt på laveste temperatur, vil produktet muligens gå kontinuerlig.

Dermed kan det danne seg rim på bakveggen. I så fall må bryteren stilles på en høyere temperatur, slik at den automatiske avrimingsfunksjonen aktiveres og energiforbruket dermed reduseres.

1. Trekk hyllen forsiktig i pilenes retning til den løsner.
2. Flytt etter behov.

Frysing av fersk mat

Fryserdelen passer for frying av fersk mat, og lagring av frossen og dyp-frossen mat over lengre tid.

Når du vil fryse ferske matvarer, må - funksjonen aktiveres minst 24 timer før

varene som skal fryses legges i fryserommet.

Plasser maten som skal fryses i det øverste rommet.

Maksimal mengde mat som kan fryses på 24 timer er spesifisert på typeskiltet, en etikett som sitter inne i produktet.

Innfrysingsprosessen varer i ett døgn: i løpet av denne perioden må du ikke legge inn flere matvarer som skal fryses.

Når fryseprosessen er ferdig, går du tilbake til ønsket temperatur igjen (se «Funksjon »).

I denne innstillingen kan temperaturen i kjøledelen synke under 0 °C. Hvis dette skjer, stilles temperaturregulatoren tilbake til en varmere innstilling.

Oppbevaring av frosne matvarer

Når produktet slås på for første gang eller etter en periode der det ikke har vært i bruk, må du la produktet stå på i minst 2 timer på høyeste innstilling før du legger inn matvarer.

ADVARSEL! Dersom det oppstår tining, f.eks. på grunn av strømbrudd, og hvis strømmen er borte lenger enn den verdien som er oppført i tabellen over tekniske egenskaper under "stigetid", må den tinte maten brukes opp så raskt som mulig eller tilberedes øyeblikkelig og så fryses inn igjen (etter avkjøling).

RÅD OG TIPS

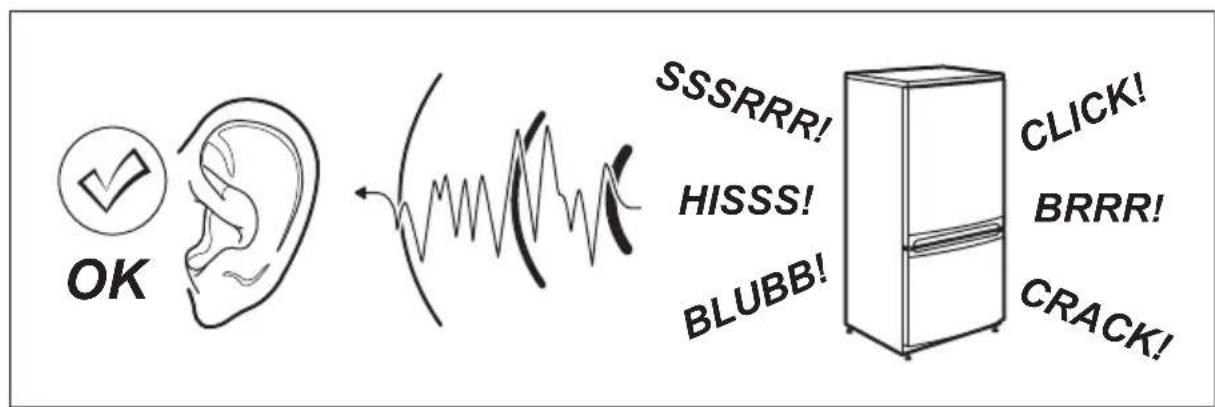

Normale driftslyder

Følgende lyder er normale under bruk:

• Du kan høre en lav gurglelyd eller boblelyd når kuldemediet pumpes.
• En virrende og pulserende lyd fra kompressoren när kuldemediet pumpes.
• En plutselig knakende lyd fra innsiden av produktet som lages av termisk

Temperaturindikator

For riktig oppbevaring av mat er kjøleskapet utstyrt med temperaturindikator. Symbolet på sideveggen av produktet viser det kaldeste området i kjøleskapet.

Dypfrosne eller frosne matvarer kan tines i kjøleseksjonen eller ved romtemperatur før de skal brukes i forhold til hvor mye tid du har til rådighet.

dilatasjon (et naturlig og ufarlig fysisk fenomen).

- Ikke åpne døren ofte eller la den stå åpen lenger enn absolutt nødvendig.

Tips til kjøling av ferske matvarer

For best mulig effekt:

• ikke oppbevar varme matvarer eller dampende væsker i kjøleskapet
• dekk til maten eller pakk den inn, særlig hvis den har sterk lukt
• plasser maten slik at luften kan sirkulere fritt rundt den

Tips til kjøling

Nyttige tips:

• Kjøtt (alle typer) : pakkes i plastposer og plasseres på glasshyllen over grønnsakskuffen.
• Kjøtt bør kun oppbevares slik i en til to dager.
• Ferdig tilberedte retter, kalde retter osv.: tildekkes godt og plasseres på hvilken som helst hylle.
• Frukt og grønnsaker: renses nøye og plasseres i spesialskuffen(e).
• Smør og ost: plasseres i lufttette bokser eller pakkes i aluminiumsfolie/plastfolie for å holde luft borte så godt som mulig.
• Flasker: disse trenger en kork og bør lagres i flaskehyllen i døren, eller (hvis det følger med) på flaskehyllen.
• Bananer, poteter, løk og hvitløk må kun oppbevares i kjøleskap dersom de er godt innpakket.

Tips til frying

Her følger noen nyttige tips som gir best mulig frying:

• Maksimal mengde mat som kan fryses på 24 timer, er spesifisert på typeplaten:
• fryseprosessen tar 24 timer – det bør ikke legges flere matvarer inn i fryseren i denne perioden.

STELL OG RENGJ∅RING

ADVARSEL! Se etter i Sikkerhetskapitlene.

• kun ferske matvarer av høy kvalitet og som er godt renset bør innfryses;
• pakk matvarene i små porsjoner, slik at de innfryses raskt og helt til kjernen og slik at det senere blir enklere å tine kun den mengden du vil bruke;
• pakk maten inn i aluminiumsfolie eller plast og sørg for at pakkene er lufttette;
• ikke la ferske, ufrosne matvarer komme i kontakt med matvarer som allerede er frosne for å hindre at temperaturen øker i disse;
• magre matvarer har lenger holdbarhet enn fete; salt reduserer matvarenes oppbevaringstid;
• saftis som spises like etter at de er tatt ut av fryseseksjonen, kan forårsake frostskader på huden;
• det er lurt å merke hver enkelt pakke med innfrysingsdatoen, slik at du lettere kan følge med på oppbevaringstiden.

Tips til oppbevaring av frosne matvarer

For at produktet skal oppnå best mulig effekt, bør du:

• påse at frosne matvarer har vært oppbevart på riktig måte i butikken;
• påse at frosne matvarer fraktes fra butikken til fryseren din hjemme på kortest mulig tid;
• døren ikke åpnes for ofte, og at den ikke står åpen lenger enn nødvendig;
• når maten er tint bederves den raskt og kan ikke fryses inn igjen;
• ikke overskrid oppbevaringstidene som matvareprodusenten har merket emballasjen med.

Generelle advarsler

OBS! Trekk støpselet ut av stikkontakten før du foretar enhver rengjøring av skapet.

Dette produktet inneholder hydrokarboner i kjølekretsen. Vedlikehold må derfor bare utføres av autoriserte serviceteknikere.

Tilbehøret og delene til prduktet er ikke egnet for vask i oppvaskmaskin.

Regelmessig rengjøring

OBS! Ikke trekk i, flytt eller påfør skade på noen rør og/eller kabler inne i kabinettet.

OBS! Unngå skader på kjølesystemet.

OBS! Når du skal flytte skapet, løft den i fremkant for ikke å skrape opp gulvet.

Utstyret skal rengjøres regelmessig:

1. Rengjør innsiden og tilbehøret med lunkent vann tilsatt litt nøytral såpe.
2. Kontroller dørpakningene regelmessig og vask dem for å sikre at de er rene og fri for matrester.
3. Skyll og tørk grundig.
4. Hvis du kan komme til rengjøres kondensatoren og kompressoren bak på produktet med en børste. Dette gjør at produktets ytelse blir bedre, og du sparer energi.

Avriming av kjøleskapet

Under normal bruk blir rim automatisk fjernet fra kjøleseksjonens fordamper hver gang kompressoren stopper. Smeltevannet ledes ut gjennom et dreneringsrør og ned i en beholder på baksiden av produktet, over kompressoren, hvor det fordamper.

Det er viktig å rengjøre dreneringshullet for smeltevann med jevne mellomrom, for å hindre at vannet flommer over og drypper ned på maten inne i kjøleskapet.

Avriming av fryseren

OBS! Ikke bruk skarpe metallredskaper til å skrape rim av fordamperen, da det kan skade den.

En temperaturstigning i pakkene med frossen mat under tining, kan redusere matens holdbarhetstid.

Ikke bruk mekaniske redskaper eller annet utstyr som ikke produsenten har anbefalt for å gjøre avrimingsprosessen raskere.

Det vil alltid danne seg en viss mengde rim på frysehyllene og i området øverst i seksjonen.

1. Trekk støpselet ut av stikkontakten eller slå produktet av.

2. Ta ut alle matvarene, pakk dem godt inn i flere lag avispapir og plasser dem på et kaldt sted

OBS! Ikke berør frosne matvarer med våte hender. Hendene dine kan fryse fas til matvarene.

1. Åpne døren. Sett en bolle med varmt vann inn i fryseseksjonen for å få avrimingsprosessen til å gå raskere.

Fjern også stykker av is som løsner før avrimingen er ferdig.

1. Tørk innsiden av skapet grundig når avrimingen er ferdig.
2. Slå på produktet.
3. Still termostatbryteren på maksimal kjøling, og la produktet gå i to eller tre timer med denne innstillingen.
4. Legg matvarene tilbake i rommet.

Perioder uten bruk

Hvis produktet ikke skal brukes over lengre tid tas følgende forholdsregler:

1. Trekk støpselet til produktet ut av stikkontakten.

FEILS∅KING

1. Fjern alle matvarer.
2. Tine (hvis frossen) og rengjør produktet og alt tilbehøret.
3. Rengjør produktet og alt tilbehøret.
4. La døren/dørene stå på gløtt for å hindre at det dannes ubehagelig lukt.

ADVARSEL! Dersom du lar produktet være i drift, bør du be noen om å kontrollere det fra tid til annen for å unngå at matvarene blir ødelagt ved et eventuelt strømbrudd.

ADVARSEL! Se etter i Sikkerhetskapitlene.

Hva må gjøres, hvis ...

Problem Mulig årsak Løsning
Produktet fungerer ikke. Produktet er slått av. Slå på produktet.
Støpselet sitter ikke orden-	tlig i stikkontakten.	Sett støpselet ordentlig inn i stikkontakten.
Stikkontakten er ikke spen-	ningsførende.	Koble et annet elektrisk pro-dukt til stikkontakten. Kontakt en kvalifisert elektriker.
Produktet er støyintensivt. Produktet står ikke stødig. Kontroller at produktet står sta-bilt.
Lampen lyser ikke. Lampen er i standby-modus.		Lukk døren og åpne den igjen.
	Pæren er defekt. Se "Skifte lyspære".
Kompressoren arbeider uav-brutt.	Temperaturen er innstilt feil. Se kapittelet "Drift".
Mye mat ble lagt i fryseren	på en gang.	Vent noen timer og kontroller temperaturen igjen.
Romtemperaturen er for	høy.	Se klimaklassediagrammet på merkeplaten.
Matproduktene som ble	lagt ned i produktet var for varm.	La matprodukter avkjøle seg til romtemperatur før du legger den i fryseren.
	Døren er ikke ordentlig lukket.	Se "Lukke døren".
	Vannavløpspluggen er ikke riktig plassert.	Sett vannavløpspluggen inn på riktig måte.
	Matvarene er ikke pakket skikkelig inn.	Pakk maten bedre inn.
	Temperaturen er innstilt feil.	Se kapittelet "Drift".
Det renner vann inne i kjøle-skapet.	Vannavløpet er tilstoppet.	Rengjør vannavløpet.
	Matprodukter forhindrer at vannet får samle seg i van-noppsamlingsbeholderen.	Pass på at ingen matvarer berører bakveggen.
Det renner vann på gulvet. Smeltevannets utløp er ikke koblet til fordamperbrettet over kompressoren.		Fest smeltevannsrøret til for-damperbrettet.
Temperaturen i produktet er for høy/lav.	Temperaturregulatoren er ikke riktig innstilt.	Still inn en lavere/høyere tem- peratur.
	Døren er ikke ordentlig luk-ket.	Se "Lukke døren".
	Matvarene har for høy tem- peratur.	La matvarene avkjøle seg til romtemperatur før du legger til oppbevaring.
	Mange matvarer er lagt inn i produktet samtidig.	Legg færre matvarer inn i pro-duktet på samme tid.
	Tykkelsen til frosten er større enn 4-5 mm.	Avrim produktet.
	Døren har vært åpnet for ofte.	Åpne døren bare hvis det er nødvendig.
	Det sirkulerer ikke kald luft i produktet.	Pass på at den kalde luften kan sirkulere i produktet.

Dersom rådet ikke gir resultater, kontakt nærmeste autoriserte servicesenter.

Skifte lyspære

Trekk støpselet ut av stikkontakten.

1. Skru skruen ut av lampedekselet.
2. Fjern lampedekselet (se figur).

Elektrisk tilkopling

- Før du setter støpselet inn i stikkontakten, forsikre deg om at spenningen og frekvensen som er oppført på typeskiltet samsvarer med strømnettet i hjemmet ditt.

1. Sett lampedekselet på igjen.
2. Stram skruen på lampedekselet.
3. Sett støpslet i stikkontakten.
4. Åpne døren.

Kontroller at lyset tennes.

Lukke døren

1. Rengjør dørpakningene.
2. Om nødvendig, juster døren. Se etter i "Montering".
3. Skift ut defekte pakninger ved behov. Ta kontakt med servicesenteret.

• Produsenten fraskriver seg ethvert ansvar dersom sikkerhetsreglene ikke blir fulgt.
• Dette produktet er i overensstemmelse med E∅S-direktivene.

Krav til ventilasjon

OBS! Se etter i monteringsanvisningene for installasjon.

1. Løsne og fjern det øvre hengselet.

1. Ta av den nedre døren.
2. Løsne og fjern den nedre stiften.
3. Stram det nedre hengslet på motsatt side.

Foreta en endelig kontroll for å være sikker på at:

Hvis omgivelsestemperaturen er lav (for eksempel om vinteren), kan det hende at pakningen ikke passer som den skal mot kabinettet. I så fall venter du til pakningen justerer seg selv.

Dersom du ikke selv vil gjennomføre arbeidet som beskrives over, kan du ta kontakt med nærmeste servicesenter. Mot regning vil en tekniker ved servicesenteret hengsle om dørene.

Montering av produkt

OBS! Pass på at strømledningen kan beveges fritt.

1. Skyv produktet i pilenes retning (2) mot skapet på motsatt side for hengselet.
2. Juster produktet i nisjen. Sørg for at avstanden mellom produktet og sideveggene er 44 mm. Det nedre hengseldekselet (finnes i posen med ekstrautstyr) sørger for at avstanden mellom produktet og kjøkkenskapene er riktig. Sørg for at avstanden mellom produktet og sideveggene er 4 mm.
3. Åpne døren. Sett hengseldekselet på plass.

1. Fjern den riktige delen fra hengseldekselets deksel (E). Sørg for å fjerne delen DX for et høyremontert hengsel, SX i motsatt tilfelle.

1. Fest dekslene (C, D) til sporene og hengselhullene.

1. Installer ventilasjonsristen (B).
2. Fest dekselet (E) over hengselet.
3. Fest produktet til sideveggen på kjøkkenskapet.
4. Løsne skruene til delen (G) og flytt delen (G) til sideveggen på kjøkkenskapet.

1. Stram skruene på delen (G) igjen.
2. Fest delen (H) til delen (G).

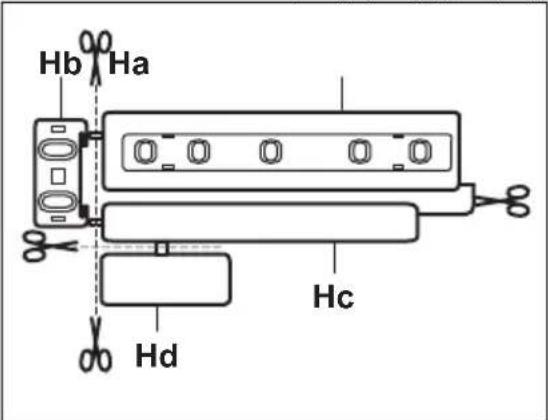

3. Skru av delene (Ha), (Hb), (Hc) og (Hd).

1. Monter delen (Ha) på innsiden av kjøkkenskapet.

1. Plasser den lille firkanten på skinnen igjen og fest den med skruene som følger med.

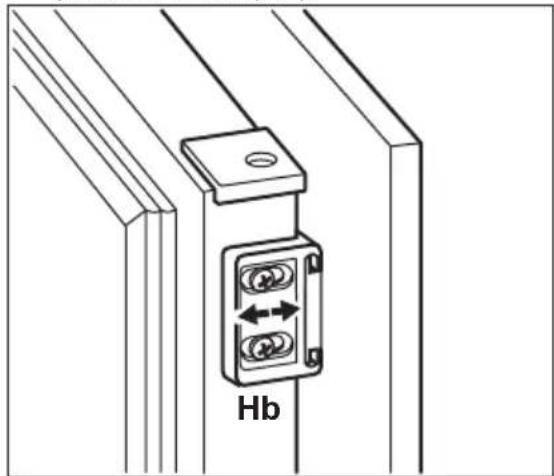

2. Plasser møbeldøren til kjøkkenskapet og døren til produktet parallelt ved å justere delen (Hb).

Foreta en endelig kontroll for å være sikker på at:

Skapet lager lyder under normal bruk (kompressor, sirkulering av kjølevæske).

Tekniske data

Nisjemål
Høyde mm 1446
Bredde mm 560
Dybde mm 550
Hevetid Timer 20
Energitilførsel Volt 230 – 240
Frekvens Hz 50

Tekniske data finner du på typeskiltet til høyre utvendig på produktet, på den

utvendige eller innvendige siden på produktet og på energietiketten.

BESKYTTELSE AV MILJ∅ET

Resirkuler materialer som er merket med symbolet 📊 Legg emballasjen i riktige beholdere for å resirkulere det. Bidrar til å beskytte miljøet, menneskers helse og for å resirkulere avfall av elektriske og elektroniske produkter. Ikke kast produkter som er merket med symbolet ✉ sammen

med husholdningsavfallet. Produktet kan leveres der hvor tilsvarende produkt selges eller på miljøstasjonen i kommunen. Kontakt kommunen for nærmere opplysninger.
