123 ON/Justering av hastighet

ELEKTRISK BETJENINGSPANEL:

Knapp ON/OFF Iys

Knapp motor OFF

123 Tast for a sla p/a/justere hastigheten til ventilatorhetten

BRYTERE:

• Bryter (A): ON/OFF belysning (0-1)
• Bryter (B):

Aktivering av tidsinnstilt intensiv hastigthet

Aktivering av tidsinnstilt intensiv hastigkeit

Knapp ON/OFF lys

Tidsinnstilt intensiv funksjon er modus for maksimal kapasitet i et begrenset tidsinterval. Aktivering av funksjorden vises ved at LED-lampen i nærheten av tasten blinker. När tidsinnstilt intensiv hastighet er fertig går den automatisk tilbake til hastighet 3.

TILLEGGSFUNKSJONER:

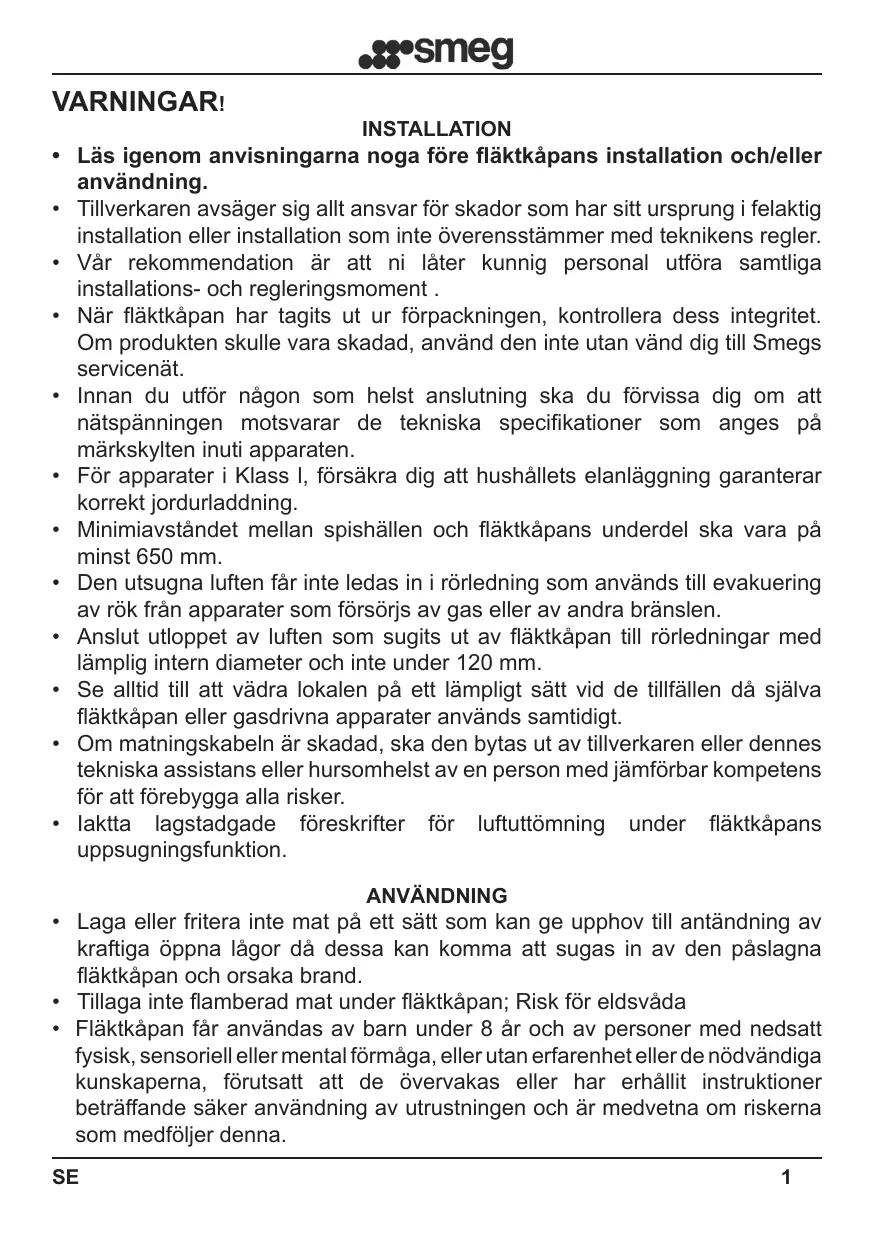

• Läsigenom anvisingarna noga före fläktkåpans installation och/eller användning.
• Tillverkaren avsager sig allt ansvar for skador som har sitt ursprung i felaktig installation eller installation som inte overensstämmer med teknikens regler.
• Vår rekommendationår att ni läter:kunnig personal utföra samtiga installations- och regleringsmoment.
• När flåktkapan har tagits ut ur förpackningen, kontrollera dess integritet. Omprodukten skulle vara skadad, använd den inteutan vänd dig till Smegs servicenet.
• Innan du utfor nàgon som helst anslutning sku du forvissa dig om att natspänningen motsvarar de teknika specifikationer som anges på markskylten inuti apparaten.
• För apparater i Klass I, försäkra dig att hushållets elanläggning garanterar korrekt jordurladdning.
• Minimiavständet mellan spishällen och fläktkäpans underdel ská vara på minst 650 mm.
• Den utsugna luften fär inte ledas in i rörledning som används till evakuering av rök frän apparater som försörjs av gas eller av andra bränslen.
• Anslut utloppet av luften som sugits ut av flaktkapan till rorledninger med lamplig intern diameter och inte under 120~mm .
• Se alltid till att vädra lokalen på ett lämpligt sätt vid de tillfallen daß själva flåktkåpan eller gasdrivna apparater används samtidigt.
• Om matningskabeln är skadad, ska den bytas ut av tillverkaren eller dennes teknska assistans eller hursomhelst av en person med jämforbar kompetens for att forebygga alla risker.
• lakta lagstadgade foreskrifter for luftuttomning under fläktkåpans uppsugningsfunktion.

ANVÄNDNING

• Laga eller fritera inte mat på att satt som kan ge upphov till antandning av kraftiga öppna lager på dessa kan komma att sugas in av den pâslagna flåktkapan och orsaka brand.
• Tillaga inte flamberad mat under fläktkāpan; Risk für eldsvāda
• Fläktkapan fär användas av barn under 8år och av personer med nedsatt fysisk, sensoriell eller mental Förmagga, ellerutan erfarenhetller de niedvändiga kunskaperna, forutsatt att de overvakas eller har erhällit instruktioner beträffande saker använding av utrustningen och ar medvetna om riskerna som medfoljerenna.

Barn skä overvakas for att sakerstalla att de inte leker med utrustningen
- VARNING: De Åtkomliga delarna kan bl mycket varma om de används med utrustninger für matlagning

UNDERHALL

• Innan du utfor samtiga underhalls-ller rengoringsmoment ske du kopla bort apparatens strömförsörjning.
• Utförett noggrant ochlaglittunderhäll av filtren enlgittillverkarens rekommanderade underhällsfrekyenser.
• För rengöringen av fläktkäpans ytor ár det tillräckligt att använda en fuktig trasa tillsammans med ett neutralt flytande rengöringsmedel.
• Rengöringen och underhålet som öligger användaren fär inte utföras av barn utan tillsyn;
  TILLVERKAREN AVSAGER SIG ALLT ANSVAR I DE FALL DA OVANSTAENDE ANVISNINGAR INTE JAKTTAGITS

ANVÄNDNING:

• Denna apparat har projekterats for att användas som en fläktkapa med FRANLUFTSDRIFT(extern luftevakuering) eller MED FILTER OCH ÅTERCIRKULERING (luftåtercirkulering internt)
• VERSION MED FRÄNLUFTSDRIFT: För att sätta fläktkåpan i driftlåget for fränluftsdrift ska man koppla motorns inkoppling direkt till det externa luftuttaget for Ångor och os med hjälp av ett rör eller en slang som har en inre diameter på minst 120 mm.

OBS. Ta ur eventuellt ftrekommande aktiva kolfilter for osbekämpning.

• VERSIONMEDIATCIRKULERING: Omdeteärmöjlgmedenlufttumming utomhus kan flåktkåpan omvandlas till versionen med Återcirkulering. Ienna version renas luften och øgangan med hjälp av osbekämpningsfilter och aktiva kolfilter. Sedan släpps luften och øgangan Åter in i rummet genom rökgängens sidogaller for vädring.

Anmärkning: Användingen av fläktkåpan i Återcirkulationsdrift kan leda till en ökning av den uppfattade bullernivån.

ANVISNINGAR INFÖR INSTALLATION:

Fläktkåpan levereras forsedd med samtiga nödvändiga tillbehör till installationen. Minimiavständet mellan spishällen och och fläktkåpans underdel ská vara på minst 650mm (Fig. 1). OOm motorinkopplingen ar urustad med en backventil För rök ská du förvissa dig om att backventilen kan öppnas och stängas fritt.

For en enkel installation rader vi dig att folja nedan angivna moment:

1) Fläktkapan skaplaceras centrerad i forhällande till spishällen.
2) 2) Beroende på fläktkäpmodellen har olika installationssatt Förutsets. Hitta relevant fästningssystem für just ditt fall bland böjjande alternatively:

a) 2 st. nivellerande krokar som fästs med hjälp av expansionspluggarna som medfoljerprodukten (Fig.2)
b) Fästjärn med nivellerad baksida som fästs med hjälp av expansionspluggarna som medfoljer produit (Fig. 3)
c) För fristående modeller Hanvisar vi till den specifica installationsbilagan.

OBS: Fästningssystemen a) och b) sätts in i hålen L 1 pa fläktkäpans baksida (Fig. 5).

3) Ta ut fettfiltren, placera fläktkāpan på vöggen och markera ut motsvarande lagen für hålen inför fästningen av respektive fästningssystem.
4) Borra de 2 hålén vid utritade punkter after att ha tagit bort flåktkåpan frän vöggen
5) Fäst nu fästningssystemet till vöggen genom att dra Åt expansionspluggen
6) Rita nu ut hålæn L2 på vagggen for att kunna fasta expansionspluggarna i hålæn på ett sækert satt. (medfoljande pluggar)
7) Hang upp fläktkāpan på fästningssystemet (Fig. 2 och 3) och ut För nivellersingen genom att verka på regleringsskruven.
8) Fäst flåktkapan på att sækert satt genom att skruva at de två expansionsskruvarna for halen L2

LUFTINKOPPLINGSSYSTEM:

För versionen med FRÁNLUFTSDRIFT: Anslut rörledningen für rökutdrivning med en inre diameter på Ø 150 mm till motorinkopplingens utlopp. Utsugningsröret fær inte ha en diameter somær mindreøy 120 mm.

Varning: om fläktkápan har forsetts med aktivt kolfilter ske filtre tforst avlågsnas (se sid 8)

När fläktkåpan och andra apparater som drives av annan energia an elektricitet År i drift samtidigt fär undertrycket i rummet inte överstiga 4 Pa (4 x 10^-5 bar).

Fig. 1

Fig. 2

Fig. 3

Fig. 4

VERSION MED ÅTERCIRKULERING:

Lämna motorns inkoppling fri. Sätt i de aktiva kolfiltren sāsom visas på sid.8.

Om fläktkāpan inte ar Förssed med att aktiv kolfilter måste du köpa att separat genom att vända dig till närmaste auktoriserat servicecenter für Smeg.

För en del modeller har man Förutsett en serietillverkad kopplingsrörsenhet (fig.6) som fästs till vöggen med hjälp av expansionspluggarna vid en lámplig höjd sö att luftflödet kan ledas in i rökgängens springor. Koppla in forlängningarna R2 till kopplingsröret R1 frän sidorna. Koppla sedan kopplingsröret R1 till fläktkroppens utgang viaett rör med diametern D.150 mm.

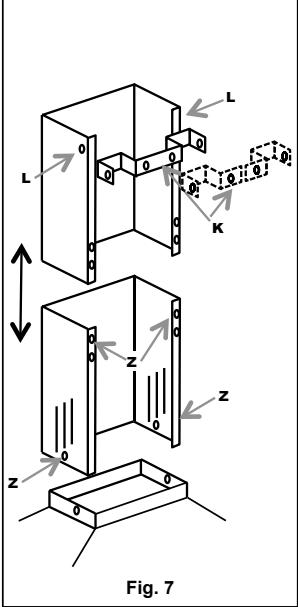

SKORSTENSMONTERING (fig. 7):

Placera rökgängssppnnjärnet (K) enskilt erler i två delar vid önskat övre gränslåge.

Rita sedan ut två hål på vöggen inför spannjärnets fästning. Borra och fålst spannjärnet med hjälp av expansionspluggarna som medfoljerprodukten.

Placera ut rökgängsenheten på fläkten med omsorg.
Fäst den undre rökgängsdelen till fläktkåpan med hjälp av Z-skruvarna. Förlang den övre rökgängsdelen försiktigt upp till det övre granslåget.

Lås med hjälp av L-skruvarna den övre rökgängsdelen till rökgängsspännjärnet K.

ELANSLUTNING

Vår rekommendation ar att du läter en kvalificerad installerator sköta inkopplingsmomenten.

Vid en direkt elektrisk anslutning till elnätet behöver man satta in en bipolar strömbrytare mellan apparaten och nätet. Brytaren ska ha en minimiöppning på 3 mm mellan kontaktpunkterna, somt vara dimensionalerad after aktuell strömförösörjning och forenlig med gällande lagbestämmelser.

ANVÄNDARINSTRUKTIONER

- MANÖVERDONSENHET

För en optimal och effektiv använding av Produkten räder vi dig att starta fläkten nagra minutes i forvög innan matlagningen pâbörjas och lämna fläkten i funkton under atminstone 15min after avslutad tillagning aller i vilket fall tills øngan och oset forsvunnit welt. För att sätta igäng fläkten identifiera Först fläktens manöverdonstyp och följ sedan motvarsvarande anvisningar:

SLIDER:

• Markör (A) ON/OFF belysning
• Markör (B) med fyra lagen:

OFF Motor

123 ON/Hastighetsjustering

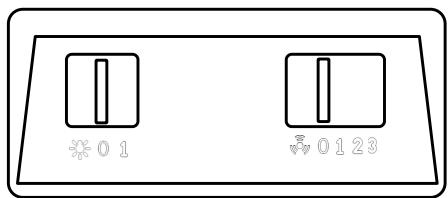

MED ELEKTROMEKANISK BETJÄNINGSPANEL:

Trycknapp ON/OFF lysen

Trycknapp OFF motor

123 Trycknapp till flaktens pâslagning/ hastighetsreglering

(A)
(B)

VRIDRATTAR:

• Vrldratt (A): ON/OFF belysning (0-1)
• Vridratt (B):

OFF-lage motor

123 Hastighetsreglering flakt

Aktiveraing tidsinstalld intensivhastighet

(A)
(B)

Tidsinställd intensivhastighetsfunktion:

Den tidsinställda intensivhastighetsfunktionen ar att drifläge där fläktkapan under en begränsad tid arbetar med sin maxima kapacitet. Den tidsinställda intensivhastighetsfunktionen aktiveras genom att vrida valjarratten (B) medurs frän laget 3. Sø fort som den tidsinställda intensivhastigheten har aktiverats Återgår vridratten automatiskt till laget 3. Intensivhastigheten kan avaktiveras genom att an en gang vrida manöverdonet (B) moturs. När tiden for intensivhastigheten har locht ut Återställs det tredje hastighetslaget automatiskt.

KAPACITIV BETJÄNINGSPANEL MED 2 SIFFERKOMBINATIONER OCH 10 KNAPPAR:

A

B

C

D

E

F

G

H

1

L

Knapp	Funktion	Skärnn
A	Slår på / Stånger av fläktmotorn	Visar inställd hastighet
B	Minskar drifthastigheten	Visar inställd hastighet
C	Ökar drifthastigheten	Visar inställd hastighet
D	Aktiverar Intensivhastigheten från vilket som helst annat hastighetslauge och även med motorn avslagen. Intensivhastigheten är tidinställd, på att;när tiden har lögpt ut ätergår fläkten till det föregående hastighetslaget. Intensivhastigheten læmpar sig for att bekämpa omfattande mängder matlagningsos.	Visar omvväxlande Hl
	Genom att hälla knappen intryckt under cirka 5 sekunder medan samtliga belastninger ar ävständga (Motor+Belysning), aktiveras/inaktiveras betjäningsspanelslåset.	“-” Läsning av betjäningspanel Pà.
E	Funktionen 24H Aktiverar motons Första hastighet och utfor en utsugning på 10 minutes en gängi timmen.	Visar 24 och punkten langst ner till höger blinkar en gängi sekunden medan motorn ärå. Den inaktiveras genom att trycka in knappen.
	Genom att hälla knappen intryckt i ungefär 5 sekunder;när alla belastningarna ar avständga (Motor+Belysning), genom att trycka in knappen “B” under animeringen, aktiveras/inaktiveras larmenforall Filtren med Aktivt kol.	Visar en roterande bildsekvens under 5 sekunder. Skriften “EF” blinkar två gänger vid aktivering. Skriften “EF” blinkar en gäng vid avaktivering.
F	Delay-funktionen Aktiverar den automatiska avständningen fändröjd med 30’. Læmpar sig für en fullständig borttagning av restoset. Går att aktivera From smtliga lügen och avaktiveras genom att trycka på knappen eller genom att stenga av motorn.	Visar drifthastigheten och punkten langst ner till höger blinkar
G	Om man trycker på knappen i cirka 3 sekunder med filterlarmet igäng Återställs larmet.	Vid sluförd rutin släcks signalen som visats tidigare ned: FF indikerar att de metalliska fettfiltrrena behöver rengöras. Larnet träder i Funktion after fläktkäpans första 100 effektiva arbetstimmar. EF indikerar böde att de aktiva kolfiltrena behöver bytas ut och att de metalliska fettfiltrrena behöver rengöras. Larnet träder i Funktion after fläktkäpans första 200 effektiva arbetstimmar.
H	Minskar belysningens lusstyrka vid varje knappytryckning i cyklisk ordning.
1	Sätter på och stänger av belysningssystemet vid den högsta lusstyrkan.
L	Ökar belysningens lusstyrka vid varje knappytryckning i cyklisk ordning.

Manöverdon für lásning av betjäningspanel: gör sà att man kan lasa betjäningspanelen, till exempl För att rengöra glasytan, Near flaktens motor och lysen ar av. Genom att trycka på knappen D i 5 sekunder aktiveras eller avaktiveras betjäningspanelslåset. Lásningen bekräftas alltid med:

"-" Låsning av betjäningspanel På.

KAPACITIV BETJÄNINGSPANEL MED 1 SIFFERKOMBINATION:

KNAPP	FUNKTION	SKÄRM
A	SLÄ PÄ/AV SUGMOTORN D 1.	VISAR INSTÄLLD HASTIGHT
B	MINSKAR DRIFTHASTIGHETEN	VISAR INSTÄLLD HASTIGHT
C	ÖKAR DRIFTHASTIGHETENAKTIVERA TIDSINSTÄLLD INTENSIVHASTIGHT	VISAR INSTÄLLD HASTIGHTBLINKNING TIDSINSTÄLLDINTENSIVHASTIGHT
D	SÄTTER PÄ OCH STÄNGER AV BELYSNINGSSYSTEMET
F	AKTIVERAR EN AUTOMATISK AVSTÄNGNING FÜRDRÖJDMED 15'.	BLINKAR

ELEKTRONISK BETJÄNINGSPANEL MED SOFT TOUCH

123

Knapp OFF motorhastighet /Knapp for filteratertstalling

Trycknapp till flaktens pâslagning/
hastighetsreglering

Aktiveraing tidsinstalld intensivhastigkeit

Trycknapp ON/OFF lysen

Den tidsinställda intensivhastighetsfunktionen ar ett driftläge där fläktkapan under en begränsad tid arbetar med sin maximala kapacitet.

Funktionens aktivering indikeras av att lysdioden som sitter vid knappen blinkar. När tiden for intensivhastigheten har locht ut Återställs det tredje hastighetslaget automatiskt.

TILLVALSFUNKTIONER:

• TIDSINSTÄLLD AUTOMATISK AVSTÄNGNING: När man trycker två gänger på en av motorhastighetsknapparna (2-3) aktiveras en “Tidsinställd automatisk avstängning” som after 10 min stänger av både fläktens lysen och motor. Funktionens aktivering indikeras av att lysdioden som sitter strax ovanfor den intryckta knappen blinkar.

• VARNING FILTERRENGÖRING 4 lysdioder som blinkar samtidigt, (funktionen har programmerats for att träda i Funktion var 200:e drifttimme) meddelar användaren att filtrten behöver rengöras/bytas ut.

Genom att trycka in knappen OFF ar det möjligt att lata nedrakningen av 200h starta om frän böjan. Om man råkar trycka på OFF knappen före 200-timmar har locht ut nollställs däremot inte minnet for filterrengöring. En god regel att följa ar att rengöra fettfiltrrena var 200:e timme och byta ut de aktiva kolfiltrrena var 200:e timme.

OBSERVERA. I vissa länder är även versionen med 4 Hastigheter tillganglig med layouten här intill som visar var:

Aterställningsknapp Filter

FUNKTIONER OCH UNDERHÄLL:

Innan du utfor nagot unterhäll och/eller rengöring bör du alltid koppla bort fläktkäpans strömtillförsel

En regelbunden rengöring garanterar en god Funktion och lang livstid for utrustningen. Särskild hänsyn skat still fettfiltrena och for flaktarna med Återcirkulering med kolfilter.

OBS: Fettansamlingar inuti filterpanelerna kan utöver att undergräva fläktens prestanda medföra brandfara.

UTVÄNDIG RENGÖRING

Fläkten rengör's utvändigt och invändigt med hjälp av en fuktig trasa och ett neutral flytande rengöringsmedel. Användning av Lossningsmedel eller slipmedel skabs absolut undvikas. Vi likemenderar att ni tillgår spefikaprodukter och foljer Produktanvisingarna. Vi likemenderar att ni rengör fläktkapan genom att alltid putsa stålet i sama riktning som stålets ytbehandling.

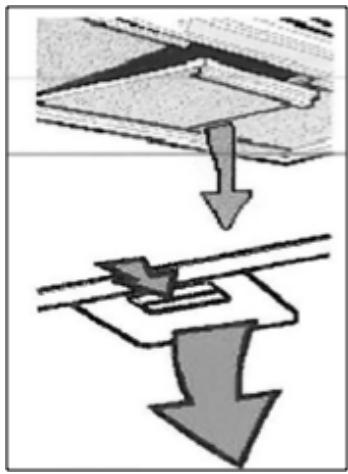

METALLFILTRENS RENGÖRING:

Var särskilt uppmärksam på de fettfiltrandemetallpanelerna. Fettansamlingar inuti filterpanelernakan utöver att untergräva flaktens prestanda medforabrandsfara.

For att minska risiken for brandfara ska filtren rengöras regelbundet och atminstone en gang i帽子en aller oftare vid en mycket intensiv användning av apparaten. När ni harkommen underfund med vilken fläktkäpemodell ni har ske ni plocka ut ett filter at gangen söm bilderna har bredvid visar. Tvätta filtrena noga med ett neutralt rengöringsmedel for hand ell er diskmaskin. Sätt tillbaka filtren och var d' noga med att handtaget sticker utat frän fläktkäpan sett.

Kolfiltren har fomagan att halla kvar lukter sä lange som kolen inte när mättnadsnivān. De ar varden tvättbara eller fornþara och daffor rekommenderas att ersätta dem minst en gäng var sjatte manad eller oftare vid särskilt intensiv användning av spiskåpan.

Innan du startar momenten ska du forsakra dig om att ha kopplat bort kapan fran elnatet.

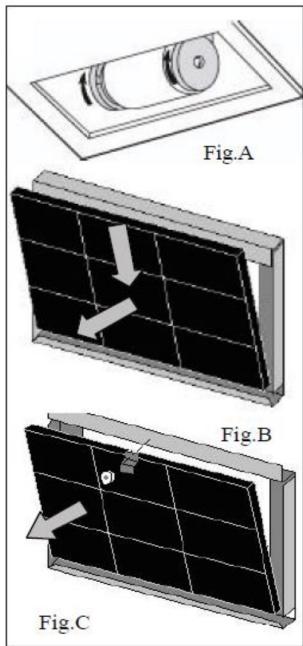

For att komma at de aktiva kolfiltren maste du avlagsna metallfiltren sasom visas ovan. Med hjalp av figurerna sca du identificera den kolfiltersats som medfoljer kapan.

För skivfiltret räcker det att rotera de báda filtren i 90° sāsom visas i fig. A och sedan dra ut dem fran deras säten. I handelse av patronfilter fästa med fjädrar, (Bild B), utöva det nödvändiga trycket für att övervinna fjäderns motständ och dra sedan ut filtret.

Vid filter låst fästjärn och gangat vred (fig.C), skruva loss vredet, avlågsna laset och dra sedan ut filtret med aktiv kol. Atermontera kofilter och metallfettfilter genom att utföra de tidigare gjorda momentarily i omvänd ordning.

BYTE AV LAMPOR:

Innan du utfor nagot unterhäll och/eller rengöring ske du alltid koppla bort kapan fran strömtillförseln.

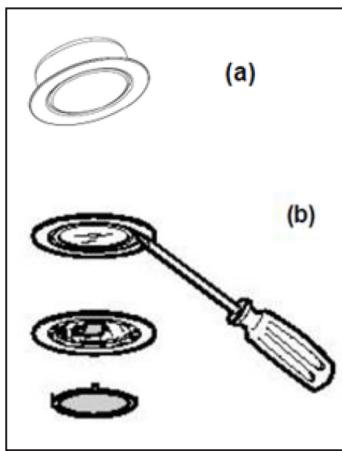

Beroende på modell kan kapan vara utrustad med olika typer av belysning med Lysdioder eller Halogenlampor:

a) MED LYSDIODER: Ljuskällor med lysdioder ger att högt antal driftstimmar. Om det skulle bli nödvändigt att byta ut dem på grund av slitage eller fel måste du byta ut hela spotlighten. Kontakta i detta fall kvalificerad tekisk support. Denna utrustning ar u trustad med belysning med vita Lysdioder av klass 1M enlicht standard EN60825-1: 1994 + A1:2002 + A2:2001; maximal optisk effekt som avges@439nm: 7μW.

Observera inte direkt med optiska instrument (kikare, forstoringsglas...).

b) Halogenlampa:, lampa med G4-faste effekt 20W och spanning 12V. För att byta ut lampan ska du ta bort stödringen for spotlightens glas med en skruvmejsel. När glaset har avlågsnats drar du ut den trasiga lampan frän dess säte och monterar den nya lampan. Sätt tillbaks spotlightens glas och blockera det med ringen.

ILCOS-kod: HSG/C/UB-20-12-G4

Behandling av WEEE:

Enligt art. 26 i det italienska lagdekretet nr 49 av den 14 mars 2014 "Genomförande av direktiv 2012/19/ om avfall som utgörs av ell er innehäller elektriska ellerelektroniskaprodukter (WEEE)"

Symbolen med den överkorsade soptunnan som finns på apparaten eller på förpackningen anger attprodukten, vid dess avslutade livstid ska insamlas separat是从 osorterat hushållsavfall.

Vid kassering ar säledes användaren skyldig att lamna in apparaten till en lokal insamlingsstation som ar avsedd for elektriskt och elektroniskt avfall.

Som alternative till självständig hantering kan den uttjänta apparaten, som du önskar bortskaffa, lämnas tillbaka till försäljaren vid inköp av en ny likvärdig apparat.

Dessutom År det gratis,utan krav på inköp, att lämna in elektroniskaprodukter som skabortskaffas och som Årindre øn 25 cm till äterförsäljare av elektroniskaprodukter vars försälningslokal har en yta på minst 400m^2

En korrekt avfallsssorting av den kasserade apparaten sa att dess komponenter sedan kan Återvinnas, hanteras och nedbrytas i enlighet med miljöskyddslagen, bidrar till forhindrandet av negativa effekter på hällsan och miljön och gynnar Återanvändning av det material som apparaten bestär av.
