Look Isola BRS X/V A90 - 110.0256.176 - Kjøkkenhette FABER - Gratis bruksanvisning og manual

Merke	FABER
Modell	Look Isola BRS X/V A90 - 110.0256.176
Produkttype	Kjøkkenøyhette
Bredde	90 cm
Minste installasjonshøyde	650 mm over koketoppen
Strømforsyning	220-240 V ~ 50/60 Hz
Elektrisk klasse	Klasse I (jording kreves)
Motoreffekt	Ikke spesifisert, estimert 250-300 W
Antall hastigheter	4 hastigheter + tidsbestemt intensiv (6 min)
24H-funksjon	Ja (avtrekk 100 m³/t, 10 min/t)
Forsinket automatisk avstenging	Ja (Delay, 20 minutter)
Belysning	Integrert LED, maksimal intensitet, høflighetslys
Fjernkontroll	Valgfri (fjernkontroll på forespørsel, batteri CR2032)
Tastaturlås	Ja (langt trykk 5 s på tast A)
Fettfiltre	Metall, oppvaskmaskinsikre, alarm etter 100 t
Aktivt kullfilter	Valgfritt for filtreringsversjon, ikke vaskbart, alarm etter 200 t
Luftuttaksdiameter	150 mm (kan reduseres til 120 mm)
Installasjonsversjon	Avtrekk (utendørs avtrekk) eller filtrering (resirkulering)
Kanalmateriale	Teleskopisk, stål
Festing	I tak eller hylle, med medfølgende boremal
Omtrentlig vekt	Omtrent 25 kg
Medfølgende tilbehør	Reduksjonsflens, Novastick-bånd, klemmer, skruer, plugger
Rengjøring og vedlikehold	Vaskbare fettfiltre, utvendig overflate skånsom rengjøring
Reparabilitet	Lys kan skiftes av kundeservice, filtre lett tilgjengelige

Ofte stilte spørsmål - Look Isola BRS X/V A90 - 110.0256.176 FABER

Hva er minimum installasjonshøyde over koketoppen?

Minimum sikkerhetsavstand er 650 mm. Hvis gasskoketoppen angir en større avstand, må denne overholdes.

Kan denne hetten fungere i filtreringsversjon?

Ja, hetten kan installeres i avtrekksversjon (utendørs avtrekk) eller i filtreringsversjon (innendørs resirkulering) med et aktivt kullfilter (ikke inkludert).

Hvordan rengjøre metallfettfiltrene?

Fettfiltrene er oppvaskmaskinsikre. Fjern dem ved å skyve dem bakover og trekke nedover. La dem tørke før du setter dem tilbake. Rengjøringsalarmen aktiveres etter 100 timers drift.

Hvordan aktivere eller tilbakestille alarmen for kullfiltre?

For å aktivere alarmen for kullfiltre, slå av lyset og motoren, trykk deretter på tast D i 5 sekunder. For å tilbakestille etter utskifting, slå av alt og trykk på tast F (24H) i 5 sekunder.

Er fjernkontrollen inkludert?

Fjernkontrollen er valgfri (på forespørsel). Den fungerer med et CR2032-batteri (ikke inkludert). For å pare den, trykk på tast G i 5 sekunder.

Hvilken diameter på avtrekkskanal skal brukes?

Uttaksdiameteren er 150 mm. En reduksjonsadapter 150-120 mm medfølger for 120 mm uttak. Bruk et stivt eller fleksibelt rør med slangeklemmer.

Hvordan låse tastaturet for å unngå utilsiktet betjening?

Trykk på tast A i 5 sekunder. Alle LEDene blinker syklisk for å bekrefte låsingen. Gjenta operasjonen for å låse opp.

Hva gjør jeg hvis hetten ikke slår seg på?

Sjekk først strømforsyningen (topolet bryter). Forsikre deg om at strømkabelkontakten er godt koblet til kontrollgruppen. Hvis problemet vedvarer, kontakt kundeservice.

Hvordan bytte LED-belysning?

Bytte av LED-belysning må utføres av en kvalifisert tekniker. Kontakt kundeservice for kjøp og installasjon.

Hva er levetiden til aktivt kullfilter?

Aktivt kullfilter er verken vaskbart eller regenererbart. Det må skiftes minst hver 4. måned, eller når alarmen blinker (tast Delay).

BRUKSANVISNING Look Isola BRS X/V A90 - 110.0256.176 FABER

• Udskifting skal ske hos det tekniske servicecenter. Bestilling kan ske hos det tekniske servicecenter.

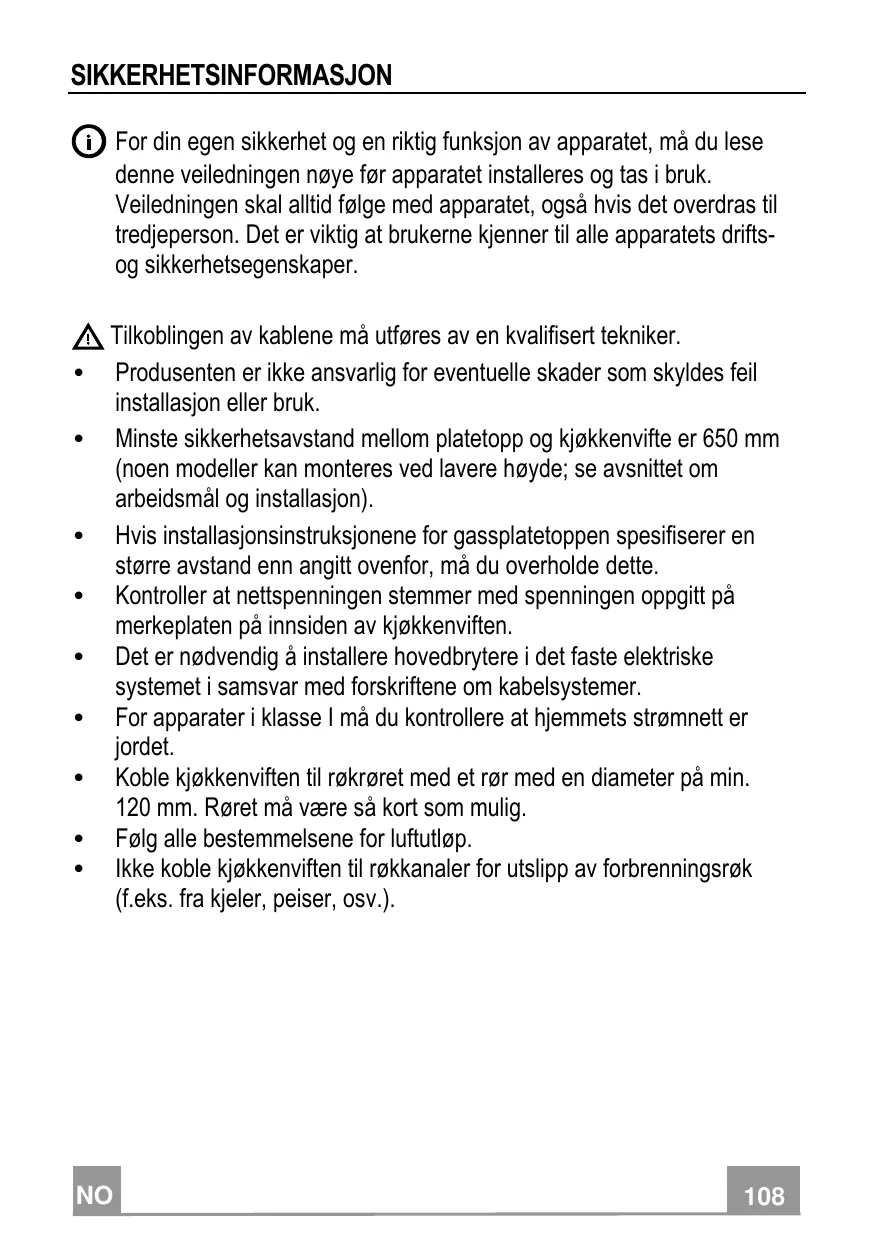

For din egen sikkerhet og en riktig funksjon av apparatet, må du lese\ denne veiledningen nøye før apparatet installereres og tas i bruk.\ Veiledningen skal alltid følge med apparatet, øgså hvis det overdras til\ tredjeperson. Det er viktig atBrukerne kjenner til alle apparatets drifts- og sikkerhetsegenskaper.

Tilkoblingen av kablene ma utfores av en kvalifisert tekniker.

• Produsenten er/DDke ansvarlig for eventuelle skader som skyldes feil installasjon eller bruk.

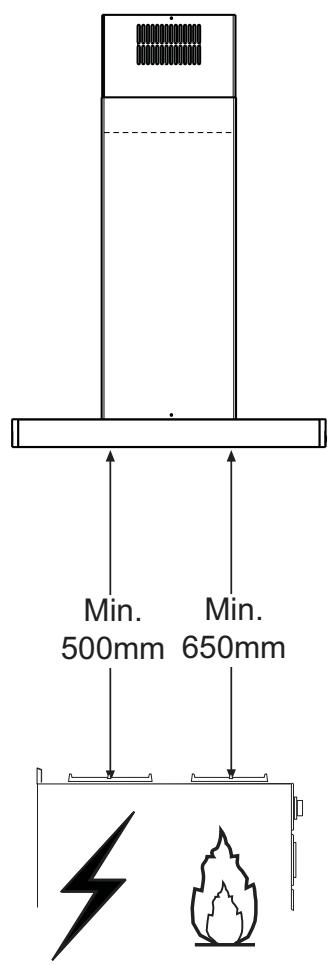

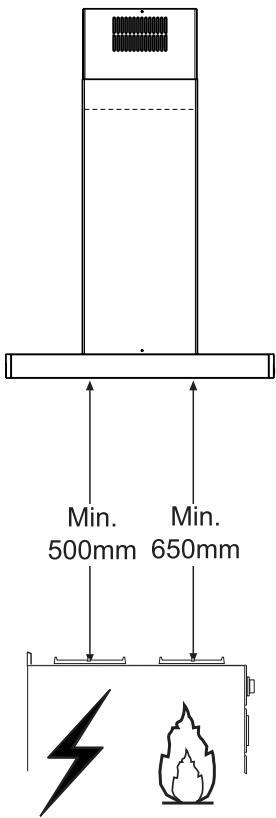

• Minste sikkerhetsavstand mellom platetopp og kjøkkenvifte er 650 mm (noen modeller kan monteres ved lavere høyde; se avsnittet om arbeidsmål og installment).
• Hvis installasjonsinstruktene for gassplatetoppen spesifiserer en støre avstand enn angitt ovenfor, på du overholde dette.
• Kontroller at nettspenningen stemmer med spenneningen oppgitt på merkeplaten på innsiden av kijkenviften.
• Det er nødvendig Å installere hovedbrytere i det faste elektriske systemet i samsvar med forskrittene om kabelsystemer.
• For apparater i classe I mà du kontrollere at hjemmets strømnett er jordet.
  Koble kjokkenviften til rkroret med et ror med en diameter pa min. 120 mm. Roret ma vare sa kort som mulig.
  Folg alle bestemmelsene for luftutlp.

• Ikke koble kjokkenviften til røkkanaler for utslipp av forbrenningsrøk (f.eks. fra kjeler, peiser, osv.).

• Hvis kjokkenviften brukes sammen med apparater som/DDi: i rommet for a unnga retur av forbrenningsgassen. NAr kjokkenviften brukes sammen med apparater som/DDi: i rommet overstige 0,04 mbar for a unnga en retur av rokene.

• Luftten pågressive foles ut gjennom en røkkanal som brukes for røkutslipp fra apparater som fungerer med gass eller andre forbrenningsstoffer.
• Hvis nettkabelen skades, på den skiftes ut av produsenten eller servicesenteret.
• Sett stopslet inn i enlett tilgengelig stikkontakt som er i samsvar med gjeldende bestemmelse.
• Følg nøye forskriftene fra de lokale myndighetene vedrørende tekniske og sikkerhetsmessige tiltak for røkutslipp.

ADVARSEL: Fjern beskyttelsesfilmene fork jokkenviften installereres.
- Bruk kun skruer og beslag som passer til kjokkenviften.
ADVARSEL: Manglende installationsjön av skruer eller beslag i samsvar med disse instruksjonene kan medføre risiko for elsjokk.
- lkke se mot lyset med optiske instrumenter (kikkert, forstørrelsesglass, osv.).
- Ikke flambér under kjøkkenviften, fordi en brann kan utvikles.
- Barn (over 8 År) eller personer med nedsatte fysisiske, sensoriske eller psykiske evner, eller personer uten erfaring og kunnskap mA kun bruke apparatet dersom de fär tilsyn erller opplæring i en sikker bruk av apparatet og farene knyttet til bruken. Ikke la barn leke med apparatet. Rengjøring og vedlikehold som er brukerens ansvar, mA ikke utføres av barn med minde de er under tilsyn.
Pass pà at barn ilke leker med apparatet.

• Dette apparatet er ikke egnet til bruk av personer (inkl. barn) med nedsatte fysiske, sensoriske ellerpsykiske evner,llerpersoner uten erfaring og kunnskap i bruk av apparatet med mindre de er overvåket og opplært.

De tilgengelige delene kan blveldig varme narr platetopper/komfyrer er i bruk.

• Rengjør og/eller skift ut filtrene erter oppgitt intervall (brannfare). Se avsnittet Vedlikehold og rengjøring.
• Det på vår en god utlufting i rommet Near kjokkenviften brukes samtidig med apparater som fungerer med gass aller andre forbrenningsstoffer (gjelder ikke apparater som kun forer luften ut i lokalet).
• Symbolet på apparatet eller emballasjen angir at apparatet ikke skal kastesammen med vanlig husholdningsavfall. Apparatet på leveres til et innsamlingssenter for resirkulering av elektrisk og elektronisk materiale. Vedå kassere dette apparatet på riktig mæte, bidrar du tilå forhindre de negative virkningene på miljøet og mensneskehlsen som kan forårsakes av en feilaktig avfallschändtering av dette apparatet. For mer informasjon om gjenvinning av dette apparatet, kontakt kommunen, renovasjonsselskapet eller forhandleren hvor apparatet ble kjøpt.

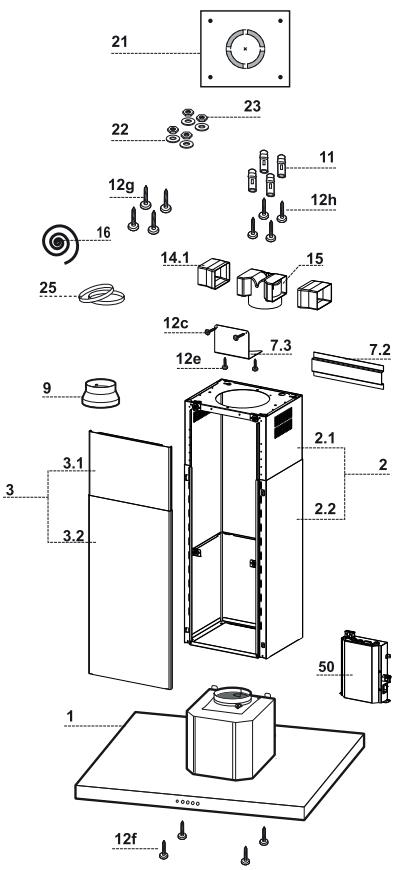

Deler

Ref. Antall Produktets deler

1	1	Kjøkenviftens hoveddel komplett med: Kontroller, lys, filtré.
2	1	Uttrekbart røkrør, består av:
2.1	1	Øverste røkrør
2.2	1	Nederste røkrør
3	1	Uttrekbart panel, består av:
3.1	1	Øverste panel
3.2	1	Nederste panel
9	1	Reduksjonsflens med en diameter på 150-120 mm
14.1	1	Forlengelsenstedning for luftutløpskoping
15	1	Luftutløpskoping
16	1	Novastick tape
25		Slangeklemmer (følger ikke med)
50	1	Kontrollenhet

Ref. Antall Installasjonsdeler
Antall Dokumentasjon

7.3	1	Festekonsoll til luftutløpskoping
7.2	1	Låsekonsoll til uttrekkbart røkrør
11	4	Ekbansjonsplugger med en diameter på 10 mm
12c	2	Skruer 2,9 x 6,5
12e	2	Skruer 2,9 x 9,5
12f	4	Skruer M4 x 80
12g	4	Skruer M6 x 80
12h	4	Skruer 5,2 x 70
21	1	Boremal
22	4	Skiver med en diameter på 6,4 mm
23	4	Mutrer M6

1 Bruksveiledning

Denne kjokkenviften er laget for a festes til tak/hylle, over (min. 650~mm ) en frittstaende platetopp. Kjokkenviften kan installereres i:

• Sugeversjon: Utlp ut i friluft.
• Filtreringsversjon: Resirkulasjon i rommet.

Arbeidsrekkefolge til installasjonen

• Klargjøring til installationsjonen
• Boring av hull i taket/hyllen og festing av støtteplaten
• Tilkoblinger
• Montering av kjokkenviftens hoveddel
• Funksjonskontroll
• Kassering av emballasje

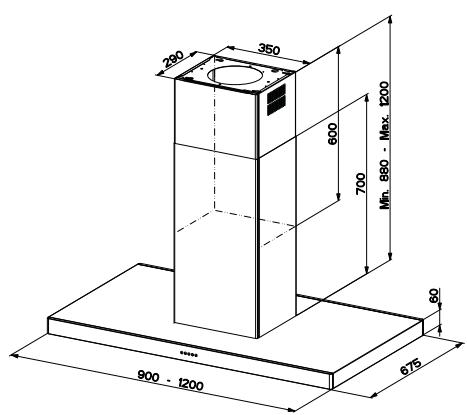

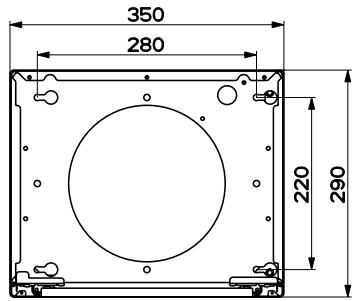

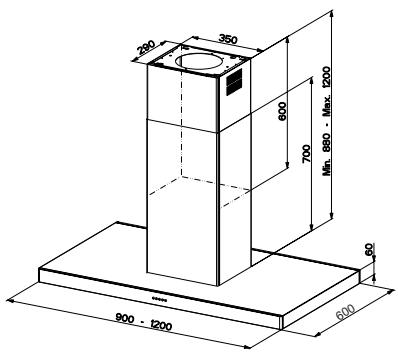

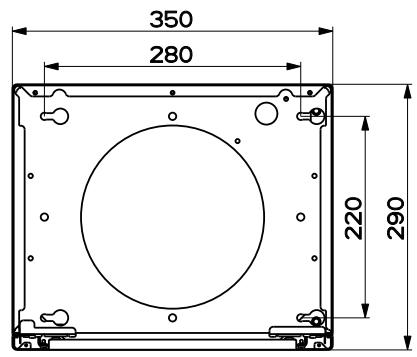

Dimensjoner

Boring av hull i veggen og festing av konsollene

BORING AV HULL I TAKET/HYLLLEN

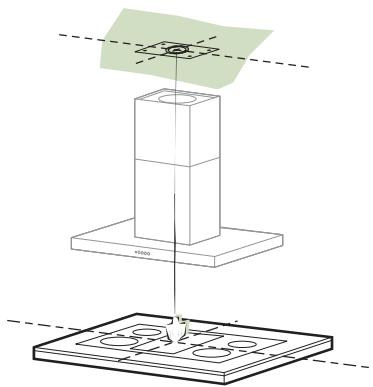

• Ved hjelp av en blytråd må du merke av midten på platetoppen i taket/hyllen.
• Støtt boremalen 21 (folger med) til taket/hyllen. Midten på kjøkkenviften på passer sammen med det avmerkete midtpunktet, og midtlinjen til boremalen på vindje med midtlinjen til platetoppen.
• Merk av midten til hullene til boremalen.

• Bor hull i de fölgende punktene:

• Betongtak: Alt etter hvilken type ekspansjonsplugger som brukes.

• Teglsteinstak med lufterom mellom (tykkelsen på bærelaget er 20~mm ): 10~mm i diameter. Før inn ekspansjonspluggene 11 (folger med) med en gang.
• Trebjelker: Alt etter hvilken type skruer til tre som brukes.
• Trehylle: 7mm i diameter.
  Passasje for nettkabelen: 10mm i diameter.

• Luftutløp (sugeversjon): Alt erter diameteren til tilkoping til det eksterne utløpsrøret.

• Skru inn to skruer på kryss og la dem stikke 4 - 5mm ut fra taket:

• Betongtak: Ekspansjonsplugger til betong (folger/DD)

• Teglsteinstak med lufterom mellom (tykkelsen på bærelaget er 20~mm ): Skruer 12h (folger med).
• Trebjelker: Skruer til tre (folger ikke med).
• Trehylle: Skruer 12g med skiver 22 og mutrer 23 (folger med).

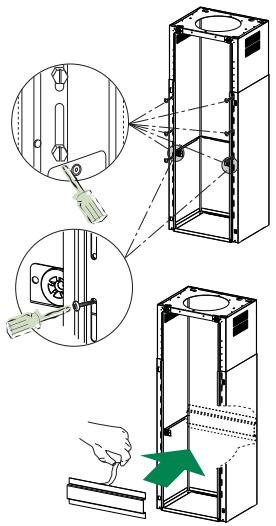

Dersom du ønsker Å justere høyden til beslaget må du gå frem som følger:

• Skru løs de metriske skruene som forener de to delene på framsiden.
• Juster beslaget til ønsket hoyde, og skru inn skruene igjen. Sorg for a sette inn to skruer nær panelets lås.
• Løft beslaget, plasser festeåpningene inn på skruene og la det gli helt inn.
• Stram de to skruene og skru inn de to andre skruene (folger med).
• Ta lasekonsollen til det uttrekkbare røkrøret 7.2, ta av beskyttelsesfilmen til den tosidige tapen og fest tapen innvendig på beslaget sik at det festes床位.

För du strammer skruene helt er det mulig Å utføre justeringer ved Å flytte på beslaget. Pass på at skruene ikke glir ut av festeåpningen.

• Beslaget må festes på en sikker mæte i forhold til kjøkkenviftens vekt og eventuelle belastninger som fölege av at du kankommen tilfeldig borti kjøkkenviftens sider. Nå du er fertig med Å feste beslaget må du kontrollere at basen er stabil selv om beslaget boyes.
• I alle tilfeller hvor taket ikke er tilstrekkelig kraftig ved opphengingsstedet, på du sorge forå forsterke taket med egnede plater og motplater festet til kraftige konstruksjonsdeler.

Tilkoplig av luftutlpet for oppssugingsversjon

For installasjon av oppsugingsversjonen må man kople ventilatorhetten til et utførselsrør ved hjelp av et fast rør eller en slange med diameter på 150 eller 120 med mer. Dette kan installatoren velge fritt.

• For tlikopling av rør med en diameter på 120mm på du före inn reduksjonsflsen 9 på utlopet fra ventilatorhettens hoveddel.
• Fest røret ved hjelp av de medfolgende rørfesteklemmene 25 (ikke inkludert).
• Fjern eventuelle aktive kullfilter.

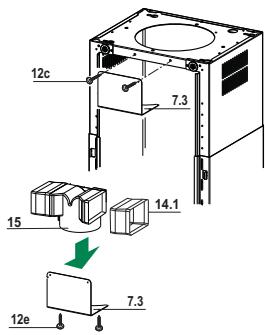

Luftutlp for filtreringsversion

• För forlengelsesledningene for koplingen 14.1 inn på koplingen 15 fra sider.
• Før koplingen 15 inn på festekonsollen 7.3, og fest den med skruene.
• Fest feste konsollen 7.3 til den øverste delen med skruene.
• Forsikre deg om at Åpningene til forlengelsesledningene for koplingen 14.1 passer inn i Åpningene til røkrøret både horisontalt og vertikalt.
• Kople koplingen 15 til utlopet fra kjokkenviftens hoveddel med et rør eller en slange med en diameter på 150~mm (etter eget valg).
• Kontroller at det aktive kullfilteret er montert.

Festing av Novastick tape

• Fest Novastick tapen 16 foran på det øverste røkrøret. Start ovenfra og fortsett helt ned til det nederste røkrøret.

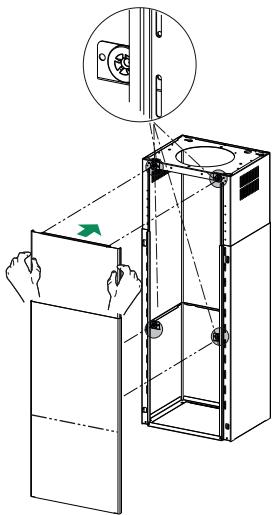

Montering av panelet og festing av kjokkenviftens hoveddel

För du fester kjøkenviftens hoveddel til beslaget:

• Ta ut de to fremre skruene ved luftutløpet, og bruk dem til Å feste kontrollkortet 50.
• Ta ut fettfiltre fra kjokkenviftens hoveddel.
  Fjern eventuelle aktive kullfentre.
• Fest deretter kjøkenviftens hoveddel til beslaget underfra med de fire skruene 12f (M6 x 10) (folger med).
• Hekt deretter den øverste delen av panelet 3 (justert etter ønsket mål) på gummistøttene i den øverste og nederste delen av beslaget.
• La den nederste delen av panelet 3 gli helt til metallflikene festes i beslagets festeapninger.

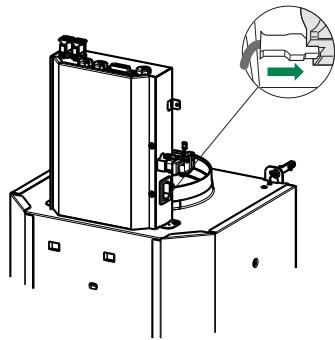

ELEKTRISK TILKOPLING

• Kople kjokkenviften til stromnettet med en topolet bryter med en kontaktapning på minst 3mm
• Kontroller at kopingsstykket til nettkabelen er satt riktig inn i stikkontakten til kontrollenheten.
• Kople alle koplingsstykkene til kontrollenheten. Kontroller kompatibiliteten.

Kontrollpanel

Knapp	Funksjon	LED
A	Slår av motoren.	LEDene for motorens hastighet slukkes.
	Trykk på knappen i 5 sekunder for ø aktivere/deaktivere barnelåsen.	Alle LEDene tennes en om gangen i en tenningssekvens.
B	Aktiverer den forste hastigheten.	LEDene for forste hastighet og Motor stanset tennes.
C	Aktiverer den andre hastigheten.	LEDene for andre hastighet og Motor stanset tennes.
D	Aktiverer den tredje hastigheten.	LEDene for tredje hastighet og Motor stanset tennes.
	Hvis du trykker på knappen i ca. 5 sekunder nãrd motoren og belysningen er slätt av, aktiveres alarmen for de aktive kullfiltre. Trykk igjen på knappen i 5 sekunder for ø deaktivere alarmen.	LEDen for knappen A blinker to ganger. LEDen for knappen A blinker en gang.
E	Aktiverer den fjerde hastigheten.	LEDene for fjerde hastighet og Motor stanset tennes.
	Trykk på knappen i 5 sekunder for ø aktivere den intensive hastigheten. Hastigheten fungerer i 6 minnutter. Nãr tidén er utløpt, gãr systemet tilbake til den tidligere innstilte hastigheten. Kan deaktiveres ved ø trykke på samme knapp eller ved ø slå av motoren.	LEDen blinker en gang i sekundet og LEDen for knappen A tennes.
F	Aktiverer 24H fuksjorden. Motoren startes ved en hastighet som tillater en utsuging på 100 m3/t i 10 minnutter pr. time. Funksjorden kan ikke aktiveres hvis den intensive hastigheten erller forsinkelsen er aktivert. Trykk på samme knapp eller knappen A for ø deaktivere fuksjorden.	LEDene for hastigheten 24H og Motor stanset tennes. LEDen 24H blinker: Signalerer at de metalliske fettfiltrene ø vaskes. Alarmsignalet gis etter at kjøkkenviften har fungert i 100 timer.
	Hvis du trykker på knappen i ca. 5 sekunder nãrd alarm for filter er i gang, tilbakerstilles alarmen. Disse signaleringene er kun synlige nrar motoren er slätt av.	LEDen for knappen A blinker tre ganger.
G	Aktiverer forsinkelsen. Motoren og belysningen slås av automatisketter en forsinkelse på 20 minnutter. Kan deaktiveres ved ø trykke på samme knapp eller ved ø slå av motoren.	LEDene for knappen Forsinkelse og Motor stanset tennes. LEDen Forsinkelse blinker: Signalerer at de aktive kullfiltre ø myttes ut og at de metalliske fettfiltrene ø vaskes. Alarmsignalet gis etter at kjøkkenviften har fungert i 200 timer.
	Trykk på knappen i 5 sekunder for ø aktivere fjernkontrollen. Trykk på knappen i 5 sekunder for ø deaktivere fjernkontrollen.	LEDen for knappen A blinker to ganger. LEDen for knappen A blinker en gang.
H	Hvis du trykker raskt på knappen, slås belysningen på og av ved maks styrke.	LEDen for knappen tennes.
	Trykk på knappen i 2 sekunder for ø slå på dempet belysning (hvis finnes).	LEDen for knappen tennes.

FJERNKONTROLL (EKSTRAUTSTYR)

• Ikke plasser fjernkontrollen i nærheten av varmekilder.
• Ikke kast batteriene i naturen, men i de bestemte beholderne.

Metalliske fettfilter

Tilbakedilling av alarmsignalet

Rengjøring av filtrene

• Fjern filtrene ett av gangen ved Å skyve dem mot baksiden av enheten og samtidig trekke dem nedover.
• Vask filtrne. Pass på at du ikke boyer dem. La dem tørke for du monterer dem igjen. At filterets overflate endrer farge (noe som kan skje over tid) virker ikke negativt inn på filterets effektivitet.
• Gjenmonter filtrene. Pass på at händtaket er rettet mot den synlige utsiden.

Det aktive kullfilteret finnes kun i kjokkenvifter i filtreringsversjon. Det skal fjerne luktene i luftstrømmen som går gjennom filteret, helt til filteret mettes. Dette filteret kan/DDke vaskes eller regenereres. Det skal byttes ut när LEDen Delay blinker på displayet, ellmer minst hvver 4. maned. Alarmsignalet (hvis aktivert på forhand)gis kun när sugemotoren er aktivert.

Aktivering av alarmsignalet

• For kjokkenviften i filtreringsvorsjon skal alarmsignalet for mette de filter aktiveres nár kjokkenviften installereres, eller senere.
• Slå av belysningen og sugemotoren.

• Trykk på knappen D helt til bekreftelsen:

• 2 blink med LEDene for Motor stanset - Alarmsignalet for mettet, aktivt kullfilter er AKTIVERT.

• 1 blink for LEDene for Motor stanset - Alarmsignalet for mettet, aktivt kullfilter er DEAKTIVERT.

BYTTE AV DET AKTIVE KULLFILTERET

Tilbakedilling av alarmsignalet

• Ta ut de metalliske fettfiltrene.
• Fjern det mette de aktive kullfilteret ved Å trykke på de spesielle krokene.
• Hekt det nye filteret på plass.
  Gjenmonter de metalliske fettfiltrene.

Belysning

• Kontakt kundeservice for utbytting ("Kontakt kundeservice for kjop").
