Look Isola BRS X/V A90 - 110.0256.176 - Keittiön liesituuletin FABER - Ilmainen käyttöohje ja opas

Merkki	FABER
Malli	Look Isola BRS X/V A90 - 110.0256.176
Tuotetyyppi	Saareke liesituuletin
Leveys	90 cm
Asennuksen vähimmäiskorkeus	650 mm keittotason yläpuolella
Sähköliitäntä	220-240 V ~ 50/60 Hz
Sähköluokka	Luokka I (maadoitus vaaditaan)
Moottorin teho	Ei määritelty, arvio 250-300 W
Nopeuksien määrä	4 nopeutta + ajastettu tehostus (6 min)
24H-toiminto	Kyllä (imu 100 m³/h, 10 min/h)
Viivästetty automaattinen sammutus	Kyllä (Delay, 20 minuuttia)
Valaistus	Integroitu LED, maksimiteho, kohteliaisuusvalo
Kaukosäädin	Valinnainen (kaukosäädin tilauksesta, paristo CR2032)
Näppäimistön lukitus	Kyllä (painamalla A-painiketta 5 s)
Rasvasuodattimet	Metalliset, konepestäviä, hälytys 100 h jälkeen
Aktiivihiilisuodatin	Valinnainen suodatusversiolle, ei pestävä, hälytys 200 h jälkeen
Ilman ulostulon halkaisija	150 mm (pienennettävissä 120 mm:iin)
Asennusversio	Imu (ulkoilman poisto) tai suodatus (kiertoilma)
Kanavan materiaali	Teleskooppinen, teräs
Kiinnitys	Kattoon tai hyllyyn, porauskaavain mukana
Arvioitu paino	Noin 25 kg
Mukana tulevat tarvikkeet	Supistusrengas, Novastick-nauha, puristimet, ruuvit, tulpat
Puhdistus ja huolto	Rasvasuodattimet pestävissä, ulkopinnan hellävarainen puhdistus
Korjattavuus	Valaistus vaihdettavissa huollon kautta, suodattimet helposti saatavilla

Usein kysytyt kysymykset - Look Isola BRS X/V A90 - 110.0256.176 FABER

Mikä on asennuksen vähimmäiskorkeus keittotason yläpuolella?

Turvaetäisyyden vähimmäisvaatimus on 650 mm. Jos kaasuliesi ilmoittaa suuremman etäisyyden, sitä on noudatettava.

Voiko tämä liesituuletin toimia suodatusversiona?

Kyllä, liesituuletin voidaan asentaa imuversiona (ulkoilman poisto) tai suodatusversiona (sisäinen kierto) aktiivihiilisuodattimella (ei sisälly toimitukseen).

Kuinka metalliset rasvasuodattimet puhdistetaan?

Rasvasuodattimet ovat konepestäviä. Poista ne työntämällä taaksepäin ja vetämällä alas. Anna kuivua ennen paikoilleen asettamista. Puhdistushälytys aktivoituu 100 käyttötunnin jälkeen.

Kuinka aktiivihiilisuodattimien hälytys aktivoidaan tai nollataan?

Aktiivihiilisuodattimien hälytyksen aktivoimiseksi sammuta valaistus ja moottori, paina sitten D-painiketta 5 sekunnin ajan. Nollaa se vaihdon jälkeen sammuttamalla kaikki ja painamalla F (24H)-painiketta 5 sekunnin ajan.

Sisältyykö kaukosäädin toimitukseen?

Kaukosäädin on valinnainen (tilauksesta). Se toimii CR2032-paristolla (ei sisälly toimitukseen). Yhdistä se painamalla G-painiketta 5 sekunnin ajan.

Mitä poistokanavan halkaisijaa tulisi käyttää?

Ulostulon halkaisija on 150 mm. Mukana toimitetaan 150-120 mm supistin 120 mm:n ulostuloa varten. Käytä jäykkää tai joustavaa putkea puristimien kanssa.

Kuinka näppäimistö lukitaan tahattomien toimintojen estämiseksi?

Paina A-painiketta 5 sekunnin ajan. Kaikki LEDit vilkkuvat syklisesti vahvistaen lukituksen. Toista toimenpide avataksesi lukituksen.

Mitä tehdä, jos liesituuletin ei käynnisty?

Tarkista ensin sähköliitäntä (kaksinapainen kytkin). Varmista, että virtajohdon liitin on kunnolla kytketty ohjausyksikköön. Jos ongelma jatkuu, ota yhteyttä huoltopalveluun.

Kuinka LED-valaistus vaihdetaan?

LED-valaistuksen vaihto on annettava pätevän teknikon tehtäväksi. Ota yhteyttä huoltopalveluun oston ja asennuksen suhteen.

Mikä on aktiivihiilisuodattimen käyttöikä?

Aktiivihiilisuodatin ei ole pestävä eikä uudelleenkäytettävä. Se on vaihdettava vähintään 4 kuukauden välein tai kun hälytys vilkkuu (Delay-painike).

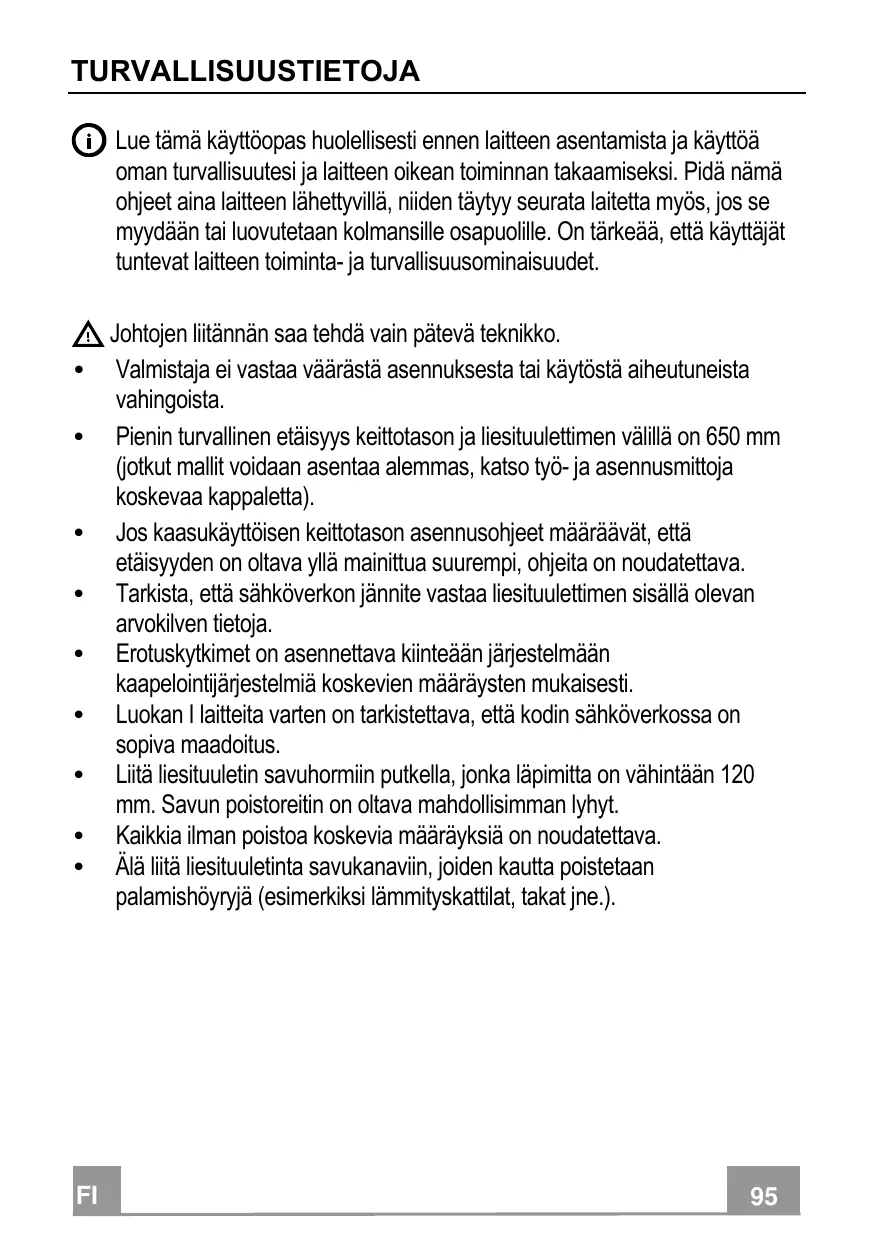

KÄYTTÖOHJE Look Isola BRS X/V A90 - 110.0256.176 FABER

Lue tämä käyttoopas huolellisesti ennen laitteen asentamista ja käyttoa Oman turvallisuutesi ja laitteen oikean toiminnan takaamiseksi. Pidä namä ohjeet aina laitteen lahetyvillä, niiden tätyy seurata laitetta myös, jos se myydaan tai luovutetaan kolmansille osapuolille. On tärkeää, etta käytäjät tuntevat laitteen toiminta- ja turvallisuominaisuudet.

Johtojen liitannan saa tehdä vain patevä teknikko.

• Valmistaja ei vastaa väärastä asennuksesta tai käytõstä aiheutuneista vahingoista.
• Pienin turvallinen etäisyys keittotason ja liesituulettimen välillä on 650 mm (jotkut mallit voidaan asentaa alemmas, katso työ- ja asennusmittoja koskevaa kappaletta).
• Jos kaasukäytöisen keittotason asennusohjeet märävät, että etäisyyden on olterra yllä mainittua suurempi, ohjeita on noudatettava.
• Tarkista, etta sahköverkon jännite vastaa liesituulettimen sisällä olevan arvokilven tietoja.
• Erotuskytkimet on asennettava kiinteään järjestelmään kaapelointijärjestelmää koskevien märäysten mukaisesti.
• Luokan I laitteita varten on tarkistettava, etta kodin sahköverkossa on sopiva maadoitus.
• Liitä liesituuletin savuhormiin putkella, jonka lapimitta on vähintään 120 mm. Savun poistoreitin on oltava mahdollisimman lyhyt.
  Kaikkia ilman poistoa koskevia märäryksiä on noudatettava.

• Alä liṭā liesituuletinta savukanaviin, joiden kautta poistetaan palamishöyryjä (esimerkiki lämmityskattilat, takat jne.).

• Jos liesituuletinta käytetään yhdessä muiden kuin sähkölateiden (esimerkiki kaasulatteiden) kanssa, on pystytävä takaamaan riittävä huoneen tuuletus poistokaasujen paluuvirtauksen estämiseksi. Kun liesituuletinta käytetään yhdessä muiden kuin sähkölateiden kanssa, huoneen negatiivinen paine ei saa ylittäa 0,04 mbar, jotta liesituuletin ei palauta Höyryjä huoneeseen.

• Ilmaa ei saa poistaa sellaisen putken kautta, jota käytetään kaasulla tai muilla polttoaineilla toimivien laitteiden savun imemiseen.
• Jos virtajohto vahingoittuu, sen saa vaihtaa vain valmistaja tai huoltopalvelun teknikko.
• Kytke pistoke voimassa olevien märäysten mukaiseen ja saavutettavissa olevaan pistorasiaan.
• Savunpoistoa koskevien teknisten ja turvallisuuteen liittyvien toimenpiteiden suhteen on noudatettava tarkkaan paikallisten viranomaisten antamia määräyksiä.

VAROITUS: Poista suojakalvot ennen liesituulettimen asentamista.
Käytä vain liesituulettimelle sopivia ruuveja ja kiinnityssosia.
VAROITUS: Jos ruuveja ja kiinnitysosia ei asenneta näiden ohjeiden mukaisesti, voi aiheutua sahköiskuvaara.
- Alä katso suoraan optisilla välineillä (kiikari, suurrennuslasi....).
- Älä liekitä liesituulettimen alla: se voi aiheuttaa tulipalon.
- Yli 8-vuotiaat lapset ja psyykkisesti, fysisesti tai sensorisesti rajoitteiset henkilöt tai kokemattomat ja taitamattomat henkilöt savat käytä tätä laitetta vain, josheitä valvotaan ja heille on annettu tiedot laitteen turvallisesta käytösta ja sihen liittyvistä vaaroista. Varmista, etteivat lapset pääse leikkimään laitteella. Lapset eivat saa tehdä käytäjän puhdistus- ja huoltotoimenpiteita ilman valvontaa.
- Valvo lapsia ja varmista, etteivat he paäse leikkimän laitteella.

• Tätä laitetta eivät saa käyttaa henkilöt (lapset mukaan lukien), joiden mielen, ruumiin tai aistien terveys on heikentynyt tai joilla ei ole riittävää kokemusta ja tietoa, ellei heitä valvota tai ole valmennetty.
  Kosketettavissa olevat osat voivat tulla hyvin kuumiki keittolaitteiden käytön aikana.
• Puhdista ja/tai vaihda suodattimet märätyn ajan kuluttua (tulipalovaara). Katso kappaletta Huolto ja puhistus.
• Tilassa tāytyy olla asianmukainen tuuletus kun liesituuletinta käytetään samanaikaisesti kaasulla tai muilla poltoaineilla toimivien laitteiden kanssa (ei koske laitteita, jotka poistavat tilaan vain ilmaa).
• Merkki tuotteessa tai sen pakkaufsessa osoittaa, etta tuotetta ei saa havittä tavallisen kotitalousjätteen mukana. Tuote taytyt toimittaasianmukaiseen sähköisten ja elektronisten osien keräyskesukseen. Varmistamalla, etta tuote havitetään oikealla ravalla, on mahdolista auttaa valttämään ympäristöä ja henkilöiden terveyttä uhkaavia haittavaikutuksaia, joita voi syntyä väräränlaisesta havittämestä. Lisatietoja tuotteen kierrattämestäaat paikallsilta viranomaisilta, paikallsestoja jatehuollostata li likkeestä, josta tuote on ostetu.

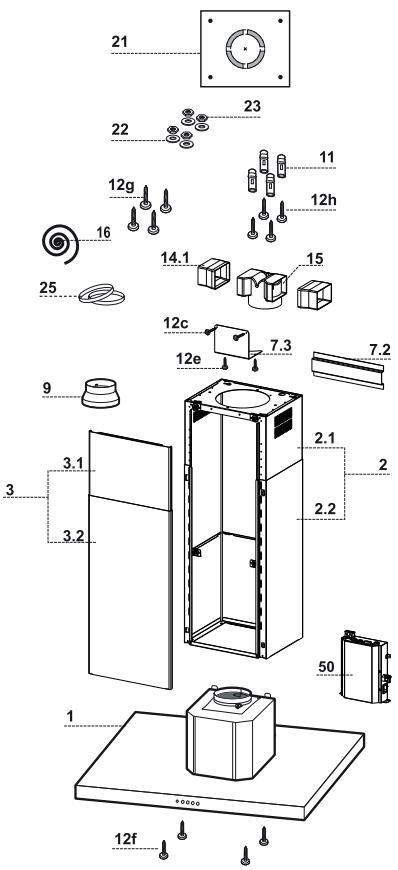

Osat

Viite	Lkm	Tuotteen osat
1	1	Liesituulettimen runko, johon kuuluu: Kytkimet, valo, suodattimet
2	1	Teleskooppihormi, jossa on:
2.1	1	Ylähormi
2.2	1	Alahormi
3	1	Teleskooppipaneeli, johon kuuluu:
3.1	1	Yläpaneeli
3.2	1	Alapanesti
9	1	Sovituslaippa ø 150-120 mm
14.1	1	Ilman ulostulolitokensen jatke
15	1	Ilman ulostulolilitos
16	1	Novastick-nauha
25		Kiinnittimet (eivät kuulu toimitukseen)
50	1	Valvontayksikkö

Viite	Lkm	Asennuksen osat
7.3	1	Ilman ulostulolitokensen kiinnystuki
7.2	1	Teleskooppihormin kiinnystuki
11	4	Ruuvitulpat ø 10
12c	2	Ruuvit 2,9 x 6,5
12e	2	Ruuvit 2,9 x 9,5
12f	4	Ruuvit M4 x 80
12g	4	Ruuvit M6 x 80
12h	4	Ruuvit 5,2 x 70
21	1	Porausmalline
22	4	Aluslaatat ø 6,4
23	4	Mutterit M6

Lkm Asiakirjat

1 Käytöohjeet

Tämä liesituuletin on valmis asennettavaksi kattoon/hyllyyn keittotason ylapuolle (vähintään 650 mm) seuraavilla tavoilla:

• Imuversio: Poisto ulos.
• Suodatusversio: Sisäinen kierto.

Asennustoimenpiteet

Asennuksen valmistelu
- Katon/hyllyn paraaminen ja tukilevyn kiinnittäminen
- Liitannat
- Liesituulettimen rungon kokoaminen
Toiminnan tarkistus
- Pakkausten havittäminen

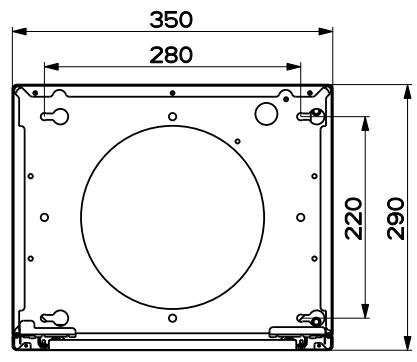

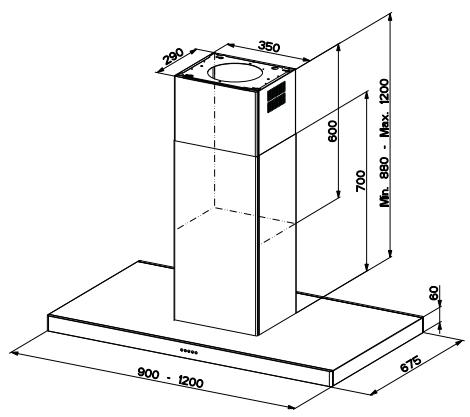

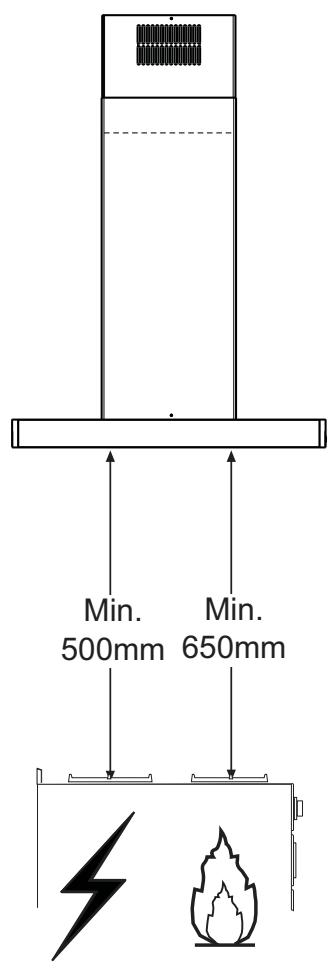

Mitat

Katon/hyllyn paraaminen ja kehikon kiinnitys

KATON/HYLLYN PORAAMINEN

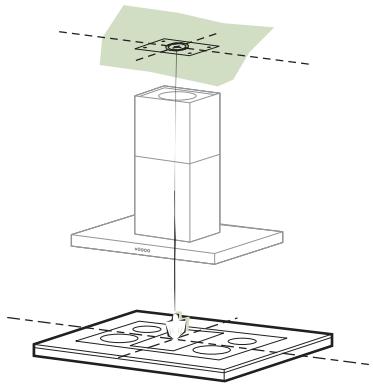

• Merkitse luotilangan avulla keittotason keskipiste kattoon/hyllyyn.
• Aseta katton/hyllyyn toimitettu liesituulettimen malline 21 siten, etta keskipiste tulee kohdalleen ja etta keittotason ja mallineen sivut ovat samalla kohdalla.
• Merkitse mallineen reikien keskipisteet.

• Poraa reiät seuraavalla tavalla:

• Massiivibetonikatto: käytettyjen betonimuuriankkurien mukaan.

• Tiilinen välikatto, kestävä paksuus 20mm : 10mm (laita heti paikalleen toimitetut tulpat 11).
• Puupalkkikatto: käytettyjen puuruuvien mukaan.
• Puuhylly: 7 mm .
• Virtajohdon aukko: 10 mm .

• Ilman ulostulo (Imuversio): ukkopuolisen poistputken halkaisijan mukaan.

• Ruuvaa kaksi ruuvia vastakkaisiin kulmiin ja jatä niiden kanta noin 4 - 5mm:n etäisyydelle seinastä:

Massiivibetoniin, betonimuuriankkurit, eivat kuulu toimitukseen.
- Tiiliseen valikattoon,kestävä paksuus noin 20mm toimitetruuvit 12h.
- Puupalkkikattoon, puuruuvit, eivat kuulu toimitukseen.
- Puuhyllyyn, toimitetut ruuvit 12g, vālirenkaat 22 ja mutterit 23.

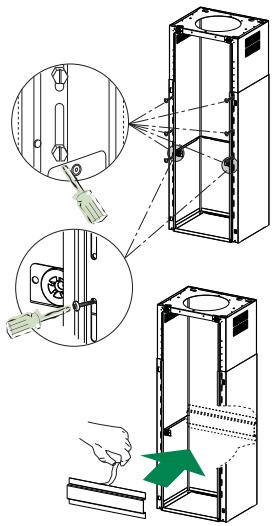

Jos telineen korkeutta halutaan saaat, se tehdaan seuraavalla tavalla:

• Ruuvaa auki edessä nakyvat ruuvit, jotka yhdistävät kaksi etuosaa.
• Säädä teline halutulle korkeudelle ja ruuvaa irrottamasi ruuvit takaisin. Muista laittaa 2 ruuvia paneeliryhman lahelle.
• Nosta teline ylos, aseta reiät ruuveihin ja työnnä vasteseen saakka.
• Kiristä kaksi ruuvia ja ruuvaa kiinni myös kaksi muuta toimitettua ruuvia.
• Ota teleskooppihormin kiinnystuki 7.2, irrota tarranauhan kalvo ja kiinnitta se telineen sisäpuolelle pitämään sitä paikallaan.

Ennen ruuvien lopullista kirstämista on mahdollsta tehdä saatöja siirtamälla telenettä. Varo, etteivät ruuvit irtoa saatöaukosta.

• Teline taytyy kiinnittä tukevasti sekä liesituulettimen painon että asennettuun laitteeseen mahdollisesti kohdistuvien sivukuormitusten mukaan. Kun kiinnits on tehty, varmista että pohja on vakaa, vaikka telineeseen kohdistuisi taivutusrasitusta.
• Mikäli katto ei ole kiinnytskohdassa riittävän tukeva, asentajan täytyy vahvistaa sitä laatoilla ja vastalaatoilla, jotka kiinnitetaän raketeellisesti lujiin osiin.

Ilman poisto imuversiossa

Asennettaessa liesituuletin imuversiona se liitetaaan poistoputkeen asentajan valinnan mukaan letkulla tai putkella,jonka lapimitta on 150 tai 120~mm

• Jos käytät putkea 0 120 mm, laita liesituulettimen ulostuloaukkoon kavennusosa 9.
• Kiinnitä putki sopivilla kiinnittimillä 25 (ei kuulu toimitukseen).
• Poista mahdolliset aktivihilihajusuodattimet.

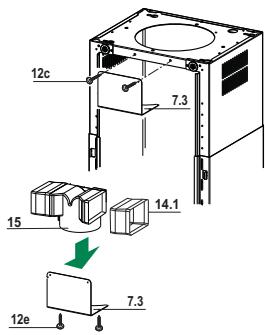

Suodatusversion ilman ulostulo

• Työnnä liitoksen jatkeet 14.1 sivuila liitokseen 15.
• Aseta liitos 15 tukeen 7.3 ja kiinnitä se ruuveilla.
• Kiinnitā tuki 7.3 ruuveilla ylaosaan.
• Varmista, etta liitoksen jatkeet 14.1 tulevat ulos hormin aukkojen kohdalla sekä vaaka- ett pystysuunnassa.
• Liitä liitos 15 liesituulettimen ulostuloon jäykällä putkella tai letkulla, 150 mm ,jonka valitsee asentaja.
• Varmista, etta aktivihilihajusuodatin on paikallaan.

Novastick-nauhan kiinnittäminen

• Kiinnită Novastick-nauha 16 ylähormin etureunaan ylhäälta alahormin alkuun saakka.

Panelin asennus ja liesituulettimen rungon

kiinnittäminen

Ennen liesituulettimen rungon sijoittamista telineeseen:

• Poista 2 eturuuvia ilman ulostulon läheltä ja kiinnitä niillä valvontayksikkö 50.
• Poista liesituulettimen rungosta rasvasuodattimet.
• Poista mahdolliset aktiivhiilihajusuodattimet.
• Kiinnitä sitten liesituulettimen runko alapuolelta valmiiseen telineeseen 4 toimitetulla ruuvilla 12f (M6 x 10).

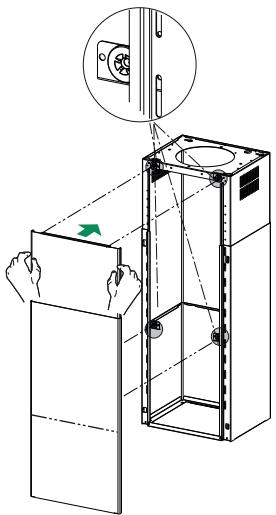

• Kiinniti sitten paneelin 3 mittojen mukaan säädetty yläosa telineen yla- ja alaosassa oleviin kumitukiin.
• Työnnä paneelin 3 alaosaa, kunnes sen kielekkeet tarttuvat telineen reikiin.

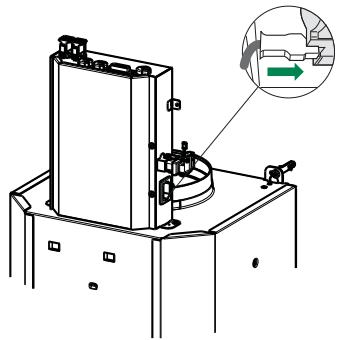

SAHKOLIITÄNTÄ

• Liitta liesituuletin sahkoverkloon asentamalla kaksinapainen kytkin, Jonka koskettimien vali on vahintaan 3mm
• Varmista, etta virtajohdon liitin on oikein kiinnitetty valvontayksikköön.
• Kytke kaikki liittimet valvontayksikössä oleviin liittimiin ja tarkista, etä ne ovat yhteensopivat.

Käytöpaneeli

Painike	Toiminto	Merkkivalo
A	Moottori Off.	Moottorin nopeudesta ilmoittavat merkkivalot sommuvat.
	Kun painiketta painetaan 5 sekunnin ajan, painikkeiden luktustoominto aktivoituu / poistuu käytösä.	Kaiki merkkivalot sytyvä t yksi kerrallaan suorittaen käynnistysjakson.
B	Aktivi onsimmäisen nopeuden.	Ensimmäisen nopeuden ja Moottori Off -merkkivalot sytyvät.
C	Aktivi toisen nopeuden.	Toisen nopeuden ja Moottori Off -merkkivalot sytyvät.
D	Aktivi kolmannen nopeuden.	Kolmannen nopeuden ja Moottori Off -merkkivalot sytyvät.
	Jos pidät painiketta painettuna noin 5 sekuntia kun kaiki toimnot (moottori ja valot) on sammutetu, aktivoit aktivihiilusuodattinen hälytysken. Se poistetaan käytösä painamalla painiketta uudelleen 5 sekunnin ajan.	Painikkeen A merkkivalon 2 vilkutusta.
		Painikkeen A merkkivalon 1 vilkutus.
E	Aktivi neljällen nopeuden.	Neljällen nopeuden ja Moottori Off -merkkivalot sytyvät.
	Jos painiketta pidetään painettuna 5 sekuntia käynnistytehonomopus. Nopeus on ajastetu 6 minuutiks. Tämä an jän kuluttua järjestelmä palaa aiemmin asetettun nopeuteen. Toiminto poistetaan käytösä painamalla samaa painiketta tai sammuttamalla moottori.	Merkkivalo vilkkuu 1 kerran sekunnissa ja painikkeen A merkkivalo palaa.
F	Aktivi toimnon 24H, jossa moottori käynnystynopeudelle, jolla on mahdollista imeä 100 m3/h 10 minuutin ajan tunnissa. Tätä toimntatapaa ei ole mahdollista aktivoida, jos aktiviisena on Tehonopeus tai Ajastus. Se poistetaan käytösä painamalla samaa painiketta tai painiketta A.	Nopeuden merkkivalot 24H ja Moottori Off sytyvät.
		Merkkivalo 24H vilkkuu: Osoittaa, että metalliset rvasvuodattimet tätyy pestä. Hälytys käynnysty liesituullettimen 100 käytöttunin jälkeen.
	Jos suodattimien hälytys on toiminassa, hälytysken voi kuitata painamalla painiketta noin 5 sekunnin ajan. Ilmoitukset odvat näkyvissä vain moottorin ollessa sammutetu.	Painikkeen A merkkivalo vilkkuu 3 kertaan
G	Aktivi ajastuoiminnon, moottori ja valon kytkemisen pois toimninasta automaattisesti 20 minuutin viiveen jälkeen. Toiminto poistetaan käytösä painamalla samaa painiketta tai sammuttamalla moottori.	Ajastuspainikkeen ja Moottori Off -merkkivalot sytyvät.
		Merkkivalo Ajastus vilkkuu: Osoittaa, että aktivihiilusuodattimet tätyy vaibtaa ja metalliset rvasvuodattimet tätyy pestä. Hälytys käynnysty liesituulettimen 200 käytöttunin jälkeen.
	Jos painiketta pidetään painettuna 5 sekunnin ajan, kaukosään dykkeytyy käytöön. Jos painiketta pidetään painettuna 5 sekunnin ajan, kaukosään dykkeytyy pois käytösä.	Painikkeen A merkkivalon 2 vilkutusta.
		Painikkeen A merkkivalon 1 vilkutus.
H	Lyhyt painallus sytyttää ja sammuttaa valaistuksen suurimmalla tehollà.	Painikkeen merkkivalo sytyyy.
	Jos painiketta pidetään painettuna 2 sekunnin ajan, matala yleisvalo sytytt (mikäli sellainen on)	Painikkeen merkkivalo sytyyy.

KAUKO-OHJAIN (LISÄVARUSTE)

Tata laitetta voidaan ohjata kauko-ohjaimella, joka toimii 3 V paristolla, typpi CR2032 (ei kuulu toimitukseen).

• Alä laita kauko-ohjainta lammonlähteiden lahelle.
• Alä jatā paristoja luontoon vaan laita ne asianmukaisin keräysastioihin.

Metalliset rasvasuodattimet

Voidaan pestä astianpesukoneessa. Ne täytyy pestä kun merkkivalo 24H syttyi tai vahintäan 2 käytökuukauden valein tai useammin, jos niità käytetään paljon.

Hälytyksen kuittaus

• Sammuta valo ja imumoottori.
• Paina painiketta F (24H) 5 sekunnin ajan.

Suodattimien puhdistus

• Poista suodattimet yksi kerrallaan tyontämällä niitta ryhman takaosaan pain ja vetamällä samalla alas.
• Pese suodattimet, mutta varo, ettet taita niitä. Anna niiden kuivua ennen kuin laitat ne takaisin paikoilleen. (Mahdollinen suodattimen pinnan värin muuttuminen ajan myötä ei vaikuta sen toimintatehoon.)
• Asenna ne paikoilleen niin että kahva on nakyvissäulkopuolella.

Ainoastaan liesituulettimien suodatinversoon asennetun aktivihiilihajusuodattimen tarkoituksena on imea tuulettinen kautta kulkevan ilmavirran sisälṭamāt hajut tāytymiseen saakka. Suodatinta ei voi pestä eikä uudistaa, se tāytyy vaihtaa kun nāytollā vilkkuu merkkivalo Delay tai vāhintān 4 kuukauden välein. Hālytys tapahtuu vain imumoottorin ollessa toiminassa, jos hālytys on aktroitu.

Hälytyksen aktivoiminen

• Liesituulettimien suodatinversiossa suodattimien taytymisen halytys taytyt aktivoida asennusvaiheessa tai myohemmin.
• Sammuta valot ja imumoottori.

• Paina painiketta D vahvistuksen saamiseen saakka:

• Moottori Off merkkivalo vilkkuu 2 kertaa - Aktiivihilisuodattimen hälytys on AKTIVOITU

• Moottori Off merkkivalo vilkkuu 1 kerran - Aktiivihilisuodattimen hälytys on POISTETTU KÄYTÖSTÄ.

AKTIVIHIJIHAJUSUODATTIMENVAIHTAMINEN

Hälytyksen kuittaus

• Sammuta valot ja imumoottori.
• Paina painiketta F (24H) 5 sekunnin ajan.

Suodattimen vaihtaminen

• Poista metalliset rasvasuodattimet.
• Poista aktivihilijhusuodatin irrottamalla se koukista.
• Asenna uusi suodatin ja kiinnitä se paikalleen.
• Asenna paikoilleen metalliset rasvasuodattimet.

Valaistus

• Vaihtoa varten ota yhteys huoltopalveluun ("Hankintaa varten ota yhteys huoltopalveluun").
