BRUKSANVISNING CST 500 E KRESS

Inspanning av sagblad

Urspanning av sagblad

Vrid spännspaken (8) till anslag ochhall fast den dar.
Drag ut sagbladet (7).

Rekommenderat slagtal

Medelslagtal vid sāgning av plast, pressmaterial, plywood.

Tekniske data	CST 500 E
Opptatt effekt W	500
Avgitt effekt W	275
Antall slag/min., ubelastet	3600
Reguleringsskala slag/min.	700...3600
Slagbevegelse i mm	19
Skjaeredybde i:
tre i mm	70
blöttstål i mm	5
Skråskjæringer inntlø	22,5 og 45
Pendelttrinn	3
Vekt i kg	1,6

Bruk

Stikksagen kan settes til universell bruk for all slags saging i harde og myke treslag, tre med beegg, sponplater, kryssfinér, metall og kunststoff med en tykkelse opp til angitt maks. skjaeredybde.

Sikkerhetsregler og personvern

För du tar maskinen i bruk for Förste gang, mä du lese nøye glennom—hele bruksanvisingen. Du mæ folge de sikkerhetsregler som star oppfør i/DDonnebruksanvisingen, samt de generelle sikkerhetsregler for elektromaskiner som stär i det vedlagte heftet.

Forsiktig!

Det er tvingende nadvendig à trekke nettstopselet ut av stikkontakten nár man skalte sagblad!
- Grip aldri inn i området rundt stikkstål og sagblad (7) mens maskinen er i gang! Fare for personskader!
- Med henblick på à forbhindre personskader, bör du ögså alltid bruke vernehansker nár du skifter sagblad!

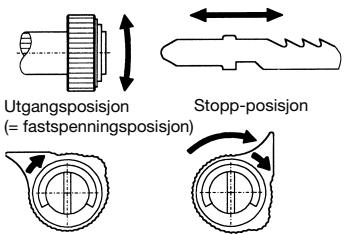

Fastspenning av sagblad

Vri spennhandtaket (8) til stopp og hold det fast.
Skyv sagbladet (7) inn til stopp.
- Slipp Iøs spennhändtaket (8) igjen.

Viktig! (skal absolutt følges)

• Trykk stikksagen med spissen av sagbladet mot en treplate, helit til spennhandaket (8) sprettter tilbake i sin opprinnelige stilling.

• Bare nár du gjør det, kan du være hunreprésent sikker pa at sagbladet (7) er skikkelig fastspent. Nær det ösgå mulig à stende dekešel (3).

Fraspenning av sagbladet

Vri spennhandtaket (8) til stopp og hold det fast.
- Trekk ut (7) sagbladet.

Det mä kun brukes de originale sagbladene fra Kress som er oppfør ibruksanvisningen erelse sake som stemmer overens med den nedenforstående maleskissen med en maks. tykkhet pa 1,5 mm.Bare nar man bruker sagblad av的各项 type er man garantert en forskriftmessig fastspenning av sagbladet, noe som pa sin side er en garanti for at man nesten helt kan utelukke ulykker som folge av at stikksagens sagblad losner av seg selv!

• Det skal不解 sages i material som inneholder asbest!
• Stikkontakter som er INSTALLiert utendørs skal vare avsikret ved hjelp av en feilstrom-vernebryter (FI-).
  Det mä参加会议, but he was not able to speak.
• Det mä参加会议, but he was unable to speak.
• Det mä参加会议, but he was unable to speak.
• Kabelen skal alltid fores bort fra maskinen bakover.

Dobbeltisolering

Vare maskiner er konstruert pa en sik m ate at de gir brukeren en storst mulig sikkerhet, samtidig som de oppfyller kravene i gjeldende europeiske forskritter (EN-normer). Maskiner med dobbeltisolering er alltid kjennetegnet med det internasionale symbolet. l .Maskinene ma违法犯罪es. Det er tilstrektkelig a bruke nikel med to leedere. Maskinene er radiostoydempet i samsvar med EN 55014.

Oppstart

Fastspenning og fraspenning av sagblader

Dette fastspenningsystemet har den fordel at du kan skiffe sagblader uten bruk av verktoy.

Forst svinges stovbeskyttelsesdekselet (3) opp. Nár man vir pá sspennhandetak (8), āpnes hurtigfestet, og sagbladet (7) kan settes inn. I denen forbindelse ma man passé pá at det trykkes helt inn til stopp. Nár man slipper los spennhandtaket (8) og etterpa gir sagbladet et trykki stikkstälretningen, fikseres det automatisk. Sspennhandtaket (8) sprefter tilbake i sin opprinnelige stilling.

Nár man skal penne fra sagbladet (7) igjen, ma man lose det fra fikseringen ved à vri pa sennhandtaket (8).

Forsiktig!

Deretter kan man ta sagbladet ut av stikkstålet.

Stotterullen - den forbinder avvik er sagbladet og sørger for an avlasting av mekanikken (stikkstalet) - gir automatisk en festevinkel på 90^ som anlegg. Dette gelder naturligvis bare hvist man benyttser vare original-sagblader.

Start og stans av maskinen

Nár man vrir PÁ-/AV-bryteren (1) i pilens retning, startes maskinen. Nár man har vridd bryteren helt over, lases den i dette stillingen. Man stanser maskinen ved á vri bryteren i motsatt retning.

Arbeide med pendel-stikksagen

Under sagingen ma man se fetter at fotplaten hele tiden hviler trygt mot arbeidsstykket. Det er da lett a fere stikkasagen med handen. I denne forbindelse ma man passe pa ha en riktig materialtilpasset pendelininstilling og likeledes en materialtilpasset fremmating (for eksempel pendelinstilling 0 og sakte fremmating nar man sager i metall). Da far man et rent snitt og en optimal skjaerekapasitet.

Nár man sager i metall, bør man ha litt olje på den flatten som skjæres. Metallplater bør spennes fast til et stiltrekkelig stabilt underlag (sponplate eller kryssfinéplate). På davon matén kan man i stor grad forbhindre at materialet gir erter under trykket fra<sagen.

3

Utskjaeringer/lommeskjæringer

När man skal foreta en utskjæring, ma man forst bore et hull, dvs. skaffe til veie et utgangspunkt som man kan plassere sagbladeet i og starte sagen fra. Det er mulig Å stkke sagen inn i materiaiet (gjelder bare nár man arbeider med tre), men dette bør bare utfores av kyndige, øvde hender. Stikksen gettes, i pålätt tilstand og i en vinkel pa 55 - 60^ ,med fotplatens forskant pa arbeidsstykket. Sakte og forsiktig trykkkes den dypere ned i materialet. Vær forsiktig nár du starter disse arbeidsoperasjonene: Tilbakeslag og støtaktige belastninger his vis stikksen gettes feil an uller senkes for raskt ned i materialet, kan fore til at sagbladeet brekker av. Stikksen ma bare senkes ned i materialet med full slaghastigthet.

4

Vinkelskjæringer

Footplaten kan justeres med 22.5^ og 45^ til begge sider. Vinkelen pa 0^ , 22.5^ og 45^ ka I s fast stilling. Justeringen skjer ved at man loser spennhjulet (6) under handaket. Sa snart fortanningen i sagbordsforankringen er kommet fri, kan man svinge fotplaten (4) i stillingen 22.5^ ller 45^ . Her kan man feste det igjen ved hjepl av spennhjulet (6).

Fullbølge-reguleringselektronikken

Slaghastigheten kan innstilles trinnløst innenfor et skala-omrnde fra 700 til maksimalt 3600 slag/min. På这部分 mat-ken kan du tilpasse hastigheten til det materi du til enhver tid arbeider med (full sageeffekt ved haver hastighet). Reguleringen skjer ved hjelp av stillhjulet (2) fremme på handtaket. Deenne innstillingen kan foretas när som helst i lopet av arbeidet.

Reguleringsskala

min. antall slag

ca. 700 slag/min.

maks. antall slag

ca. 3600 slag/min.

Lav slaghastighet for saging av glass, keramikk, metall.

Prov deg frem for a finne frem til en optimal innstilling av slaghastigheten nár du starter arbeidet. Det er nemlig sik at flere forskjellige faktorer spiller en rolle i dette samenheng og pavirker resultatet, for eksempel materialtype, materialets tykkelse, sagbladets forfatning, osv.

Pendelinnstilling

Forskjellig innstilling mellom 0 og II skjer ved hjelp av pendelinnstillingen (dreieknapp). Den fargede markeringen viser valgt pendelinnstilling.

Anbefalt pendelinnstilling

Pos. 0 for glass, keramikk, blottstål, jernfritt metall, aluminium and forskjellige typ er formstoff

Pos. I for kunststoff

Pos. I for kryssfinér

Pos. II for hardt tre, mykt tre, sponplater

Vi gjör imidlertid oppemkröm som på at alle de angitte verdier er veiledegende verdier som kan variäre alt etter materialets tykkelse, hardhet, fiberstruktor og sagbladets forfatning.

Parallellanlegg (ekstrautstyr)

For parallelskjaegering ma man bruke parallellanlegget (11) med skala for 日 et upaklagelresultat av sagen. Forst loses spennhjulet (6). Deretter skies parallellanlegget (11) inn pa holderen pa fotplaten (4) fra widen. Her instilles det i henhold til skalaen og fikseres ved hjelp av spennhjulet (6).

Oppflisingsvern

Denne delen av kunststoff trykkes inn i fotplatens sagap-ning nedenfra (smeklås). På detteMATENtrykkestrefibre mot oppflisingsvernet under sagingen, sik at man unngar en oppflising.

Oppflisingsvernet har et begrenset bruksområde. Det kan bare anwendes for saging i rett vinkel (90^) .

Stovavsug

Stikksgen er konstruert sik at den kan kopies til en standard stövsuger. Med hemblick pa Å holde snittlinjen fri for sagson, fores den elastiske sugeslangen inn i husets äpping bakfra. Stövbeskyttesesdekselet skal skyves nedover til det rasterin. När man driver med vinkelskjaeringer skal stövbeskyttesesdekselet skyves opp.

Utskifting av kullbørstene

Dette arbeitet, og alle andere service-arbeider, utføres raskt og kompetent av ∀åe service-verksteder.

Nettkabel

Alt verktoy som brukes i arbeid med tre blir tilsmusset av stov. Det er derfor ilke til a unnga at man ma fore et visst tilsyn med slike maskiner. Sorg alltid for at de apninger som er nodvendige for avkjolingen av motoren holdes fri

for stov og skitt. Fra tid til annen bør man smøre den bevegegelige stotterullen for sagbladet med en dræpe olje. Forøv-irig er stikksagen praktisk talt vedlikeholdsfri. Alle bevege-lege deler ble tilstrekkelig godt smurt for stikksagen forlot fabrikken.

Informasjon om stoyutvikling/vibrasjoner

De beregnede maleverdier svarer til EN 50144.

Lydtrykknivå: = 79,5+3 dB (A)

Lydeffektsnivå: 92,5+3 dB (A)

Arbeidsplasrelatert

emisjonsverdi: = 82,5^+3 dB (A)

Det er påkrevd ä treffe stydempende forholdsregler for brukeren.

Den typiske vurderte aktelerasjon ligger på 5,6m / s^2

Miljøvern

Kress tar imot utbrukte maskiner til ressursskanende resirkulering. Pgraunav sin moduloppbyngn kan Kressmaskiner svurt enkelt tas fra hverandre og materialer adskilles til qienbruak.

Din utbrukte Kress-maskin kan leveres inn til forhandler enller sendesi direkte inn til Kress.

CE Erklaering av konformitet

1. Denne elektromaskinen ble produsert med en hoy grad av presijon og ble gjort til gjenstand for strenge kvalitetskontroller for den forodlot fabrikken.
2. Avienne grunn garanter vi en gratis reparasjon av fabrikasjonsog materialieil som matte oppsta innen utlopet av 24 maneder fra dato for salget til forbrukeren. Vi forbeholder oss retten til a repare defekte deler ell er til a skiffeppe ut mot nye. Utskifte deler gär over til a vare var eiendom.
3. Usakkyndig bruk eller behandling av maskinen fører til tap av garantien. Det samme jegder hvis maskinen apnes av et ikke autorisert reparasjonsverksted. Deler som normalit utsettes for slitasje omfattes ikke av garantien.
4. Garantikrav anerkjennes kun hisvi vfur umiddelbar beskjed om skaden (dette gelder ogsa transportskader). Garantitiden forlegenes iciegative grunn av reparasjonsarbeider som utfores pa basis av garantikrav.
5. Hvis det skulle oppsta en feil pa maskinen, ma du vare vennlig a\ sende maskinen med utfylli garantikort og en kort beskrivelse av\ feilen til oss ell er til det ansvarlige serviceverksted. Legg en\ kjopskvittering med.
6. De garantiforpliktelser som vi patar oss utelukker alle videre gende krav kra jkjoppers, side spesielt naret det gjelder retten til annulering, rabatt eller krav om skadeserstnatng.
7. Kjop er derimot etter eget valg krav pa rabatt (reduksjon av kjopeprisen) ell anullering (salgskontrakten oppheves) hvis icke lykkes i a reparere eventuelle mangler innen en rimelig tidsfrist.
8. Ikke utelukket er krav om skadeserstationing i henhold til §§ 463, 480 avsn. 2, 635 BGB (tysk loverk) vedrondere mangel på garanterte egenskapker.
9. Bestemmelsene under punkt 7 og punkt 8 gelder kun for Forbundsrepublikten Tysland.

Takuu

Stiksavklinger Tekniske data

Stikksagblader
Tekniske data

Type	Tann-deling mm	Modell	Metall	Tre	Kunststoff
T 144 D	4	sprikende slit		Hardt tre og mykt tre inntil 68 mm, spesielt godt egnet til skjaering av kurver Stor skjaereffekt
T 301 CD	3	slipt		Hardt tre, mykt tre, kryssfinér og trefiberplater inntil 68 mm, rent snitt	Kunststoff, rent snitt
T 101 BF	2,5	slipt Bi-metall HSS-egger		Hardt tre , mykt tre, kryssfinér, trefiberplater og beskiktete plater inntil 60 mm, rent snitt Stor holdbarhet	Kunststoff med glassfiber, pleksiglass, rent snitt
T 118 A	1,2	bøget	Bløttstål, jernfritt metall, aluminium og alminiumslegeringer inntil 4 mm ved bruk av adekvat kjolem middel
T 118 B	2	bøget HSS	Bløttstål inntil 6 mm, Jernfritt metall, aluminium og alminiumslegeringer på 3-16 mm ved bruk av adekvat kjolem middel
