BRUKSANVISNING DC935KB DEWALT

Bemerk: Batterier og ladere følger ikke med N-modellerne.

Samling og justering

Du har valgt et DeWALT verktoy. Årelang erfaring, konstant produktutvikling og fornyelse gjør DeWALT til en av de mest pålitetige partnere for profesjonelle brukere.

Tekniske data

Boremaskin	DC940		DC945	DC935	DC920	DC925
Spenning	\(V_{DC}\)	12	12	14,4	18	18
Turtall, ubelastet
1. gear	\(min^{-1}\)	0 - 450	0 - 450	0 - 450	0 - 450	0 - 450
2. gear	\(min^{-1}\)	0 - 1.450	0 - 1.450	0 - 1.450	0 - 1.500	0 - 1.500
3. gear	\(min^{-1}\)	0 - 1.800	0 - 1.800	0 - 1.800	0 - 2.000	0 - 2.000
Slagtall
1. gear	\(min^{-1}\)	-	0 - 7.650	0 - 7.650	-	0 - 7.650
2. gear	\(min^{-1}\)	-	0 - 24.650	0 - 24.650	-	0 - 25.500
3. gear	\(min^{-1}\)	-	0 - 30.600	0 - 30.600	-	0 - 34.000
Maks. dreiemoment	Nm	48	48	50	56	56
Chuckkapasitet	mm	13	13	13	13	13
Maks. borekapasitet i stål/mykt tre/betong	mm	13/38/-	13/38/13	13/45/14	13/50/-	13/50/16
Vekt	kg	1,6	1,8	1,8	1,6	1,8
Batteripakke		DE9501	DE9502	DE9503
Spenning	\(V_{DC}\)	12	14,4	18
Batterype		NiMH	NiMH	NiMH
Kapasitet	Ah	2,6	2,6	2,6
Vekt	kg	0,69	0,86	1,03

Lader		DE9130
Nettspanning	VAC	230
Ladetid (ca.)	min	30
Vekt	kg	0,52
Sikring:
230 V		10 A

Folgende symboler brukes i denen instruksjonsboken:

Betegner risiko for personskade, livsfare aller ødeleggelse av verktøyet dersom instruksene i denen instruksjonsboken ikke følges.

Betegner risiko for elektrisk støt.

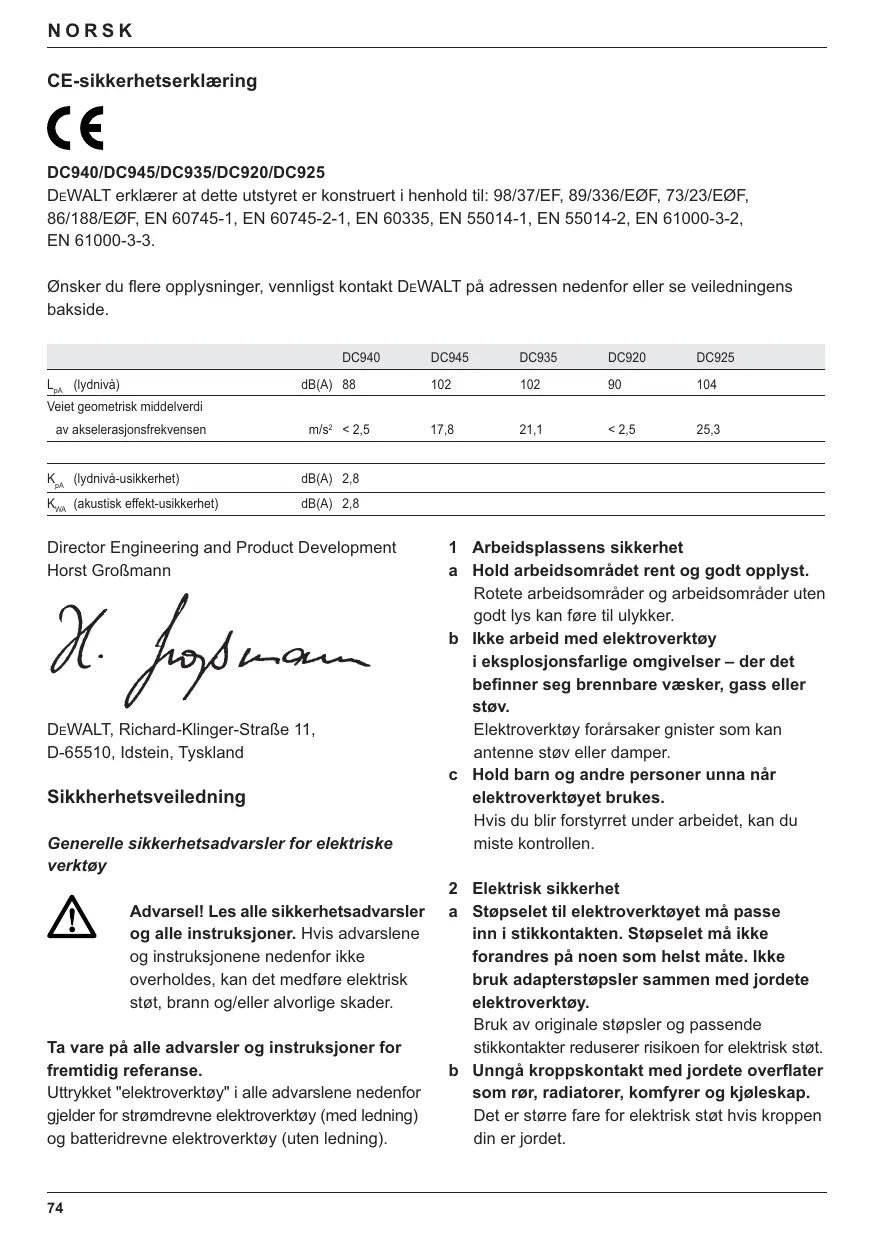

CE-sikkerhetserklaring

DC940/DC945/DC935/DC920/DC925

DeWALT erklærer at dette utstyret er konstruert i henhold til: 98/37/EF, 89/336/EØF, 73/23/EØF, 86/188/EØF, EN 60745-1, EN 60745-2-1, EN 60335, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3.

Generelle sikkerhetsadvarsler for elektriske verktøy

Advarel! Les alle sikkerhetsadvarsler og alle instruksjoner. Hvis advarslene og instruksjonene nedenfor ikke overholds, kan det medfrole elektrisk støt, brann og/eller alvorlige skader.

Ta vare på alle advarsler og instruksjoner for fremtidig referanse.

Uttrykket "elektroverktøy" i alle advarslene nedenfor gjelder for strømdrevne elektroverktøy (med ledning) og batteridrevne elektroverktøy (uten ledning).

1 Arbeidsplassens sikkerhet
a Hold arbeidsområdet rent og godt opplyst. Rotete arbeidsområder og arbeidsområder uten godt lys kan føre til ulykker.
b Ikke arbeid med elektroverktoy i eksplosjonsfarlige omgivelser - der det befinner seg brennbare væsker, gass ell stov.

Elektroverktøy forårsaker gnister som kan antennene støv eller damper.

c Hold barn og andre personer unna nár elektroverktøyet brukes.

Hvis du blir forstyrret under arbeidet, kan du miste kontrollen.

2 Elektrisk sikkerhet

a Stopselet til elektroverktøyet på passerinn i stikkontakten. Stopselet på ikke forandres på noen som helst på. Ikke bruk adapterstøpsler sammen med jordetelektroverktøy. Bruk av originale stopsler og passende stikkontakter reduserer risikoen for elektrisk støt.
b Unngå kroppskontakt med jordete overflater som rør, radiatorer, komfyrer og kjoleskap. Det er større fare for elektrisk støt hvis kroppen din er jordet.

c Hold elektoverktøy unna regn eller fuktigkeit. Dersom detkommen vann i et elektoverktøy, øker risikoen for elektrisk støt.
d Unngä uforsvarlig behandling av ledningen. Elektroverktøyet ma aldri bæres ell trekkes etter ledningen, og trekk heller ikke ut støpselet ved Å rykke i ledningen. Hold ledningen unna varme, olje, skarpe kanter eller bevegelige deler.

Med skadde aller sammenflokete ledninger oker risikoen for elektrisk stot.

e Nár du arbeider utendørs med et elektroverktøy, mä du kun bruke en skjøteledning som er godkjent til utendørs bruk.

Ved à bruke en skjøteledning som er egnet for utendørs bruk, reduseres risikoen for elektrisk støt.

3 Personsikkerhet
a Vær oppmerksom, pass på hva du gjør og gå fornuftig fram nár du arbeider med et elektroverktøy. Ikke bruk elektroverktøy nár du er trett eller er pavirket av narkotika, alkohol eller medikamenteer.

Et oyeblikks uopp Merksomhet under bruk av verktoyet kan fore til alvorlige personskader.

b Bruk personlig verneutstyr. Bruk alltid vernebriller.

Bruk av personlig verneutstyr, for eksempel stovmaske, sklisikre vernesko, hjelm eller hørsvsvern som passer til forholdene, reduserer risikoen for persorskader.

c Unngå Å starte verktøyet ved en feiltagelse. Pase at bryteren stared i posisjon "AV" for verktøyet koples til.

Det kan.fore til ulykker hvis du bærerelektroverktoyet med fingeren pa bryteren, ellerkopler til verktoyet nar bryteren ikke stär i posisjon "AV".

d Fjern innstillingsverktoy aller skrunokler focr du slar pa elektroverktoyet.

En skrunokkel aller en nokkel som befinner seg i en roterende maskindel, kan.fore til persorskade.

e Ikke strekk deg for langt.Pass pa at du alltid har sikkert fotfeste og god balanse.

Da kan du kontrollere elektronverktøyet bedre i uventede situasjoner.

f Bruk egnede klær. Ikke bru k lse plagg ell er smykker.Hold här,klær og hansker unna bevegelige deler.

Løstsittende tøy, smykker eller langt帽子 kankommen inn i bevegelige deler.

g Hvis det kan monteres stovavsug- og oppsmlingsinnretninger, ma du forvisse deg om at disse er tilkoblet og brukes pa korrekt m ate.

Bruk av stovoppsmaling reduserer farer pä grunn av stv.

4 Aktsom handtering og bruk av elektroverktøy

a Ikke bruk makt på elektronverktøyet. Bruk et elektronverktøy som er beregnet på den type arbeid du vil utføre.

Med et passende elektoverktoy arbeider du bedre og sikrere i det angitte effektomradet.

b Ikke bruk elektroverktoy med defekt bryter.

Et elektroverktøy som ikke longer kan slås av eller på med bryteren, er farlig og ma repareres.

c Trek stopselet ut av stikkontakten og/eller batteripakken ut av verktoyet fdr utforer innstillinger, skifter tilbehorsdeler ellagerverktoyet.

Disse tiltakene reduserer risikoen for en utilisiktet starting av maskinen.

d Elektroverktøy som ikke er i bruk, på oppbevares utilgengelig for barn. Ikke la verktøyet brukes av personer som ikke er fortrolig med dette, eller som ikke har lest disseBruksanvisingene.

Elektroverktøy er farlige nár de brukes av uerfarne personer.

e Vær nøye med vedlikehold av elektroverktøy. Kontroller om bevegelige maskindeler fungerer feilfritt og ikke klemmes fast, om deler er brukket eller skadet og andre forhold som kan innvirke på verktøyets funksjon. Hvis elektroverktøyet er skadet, på det repareres før bruk.

f Hold skjæverktøy skarpe og rene.

Godt vedlikeholdte skjareverktoy med skarpe skjær setter seg ikke sa ofte fast og er lettere a.fore.

g Bruk verktøyet, tilbehør og verktøybits osv i henhold til disse instruksjonene, og ta hensyn til arbeidsforholdene og til arbeidet som skal utføres.

Bruk av elektroverktøy til andre formal enn det som er angitt, kan.fore til farlige situasjoner.

5 Aktsom handtering og bruk av snorlost elektroverktøy
a Sorg for at maskinen er slatt av før du setter i batteriepakken.

Hvis du setter batteriepakken i et elektroverktøy som er slätt pa, kan dette medfore uhell.

b Lad batteriepakken kun opp i ladeapparater som er anbefalt av produsenten.

Det oppstår brannfare hvis et ladeapparat som er egnet til en bestemt type batteripakker, brukes med andre batteripakker.

c Bruk derfor kun riktig type batteripakker for elektroverktoyene.

Bruk av andre batteripakker kan medfore skader og brannfare.

d Hold batteripakker som/DDke er i bruk, unna binders, mynter, nokler, spikre, skruer ellere andre mindre metallgjenstander som kan lage en forbindelse mellom kontaktene.

En kortslutning mellom batterikontaktene kan fore til forbrenninger erer brann.

e Ved gal bruk kan det lekke vaeske ut av batteriet. Unnga kontakt med donne vaesken.

Ved tilfeldig kontakt ma det skylles med vann. Hvis det kommer vaeske i øynene, ma du i tillegg oppsoke lege.

Batterivæske som renner ut, kan føre til hudirritasjoner eller forbrenninger.

6 Service

a Elektroverktøyet ditt skal alltid repareres av kvalifisert personell og kun med originale reservedeler.

Dette forsikrer at elektroverktøyets sikkerhet opprettholdes.

Ytterligere sikkerhetsinstruktjoner for slagbor

• Bruk hørselvern nár du bruker slagbor.
  Hoy lyd kan gi horselskader.
• Bruk hjelpehandtakene som fulgte med verktøyet. Hvis du mister kontrollen over verktøyet, kan det resultere i helsinkier.

Ekstra sikkerhetsregler for batteripakker og ladere

Ikke berør dem med ledende gjenstander

Les bruksanvisingen før laderen tas i bruk

Ma bare anvendes for lading av DeWALT batterier; andre batteripakker kan revne og forarsake skader

Kontroll av pakkens innhold

Pakken inneholder:

1 Oppladbar boremaskin/skrutrekker
1 Sidehandtak
1 Lader
2 Batteripakker (KB-modeller)
1 Koffert
1 Instruktjonsbok
1 Split-tingning

Merk: Batteripakker og ladere er/DDke inkludert med N-modellene.

• Kontroller om verktøyet, deler eller tilbehør er blitt skadet under Transporten.
• Ta deg tid til à lese nøye igjennom instruksjonsboken sik at du forstår innholdet førverktøyet tas i bruk.

Beskrivelse (fig. A)

Din oppladbare oppladbar boremaskin/skrutrekker DC940/DC920 er designet for profesjonell boring og skrutrekking.

Din oppladbare oppladbar slagboremaskin/ skrutrekker DC945/DC935/DC925 er designet for profesjonell boring, slagboring og skrutrekking.

1 Bryter for variabelt turtall
2 Forover/bakover-skyvebryter
3 Selvspennende chuck/automatisk spindellås
4 Slagvelger/justeringskrage for dreiemoment
5 Krave-stillinger
6 Tre-gear velger
7 Bitholder
8 Handtak

9 Sidehandtak
10 Batteripakke

Lader

Din DE9130 lader virker med DEWALT NiMH og NiCd batteripakker fra 7,2 til 18 V ved 1,3 til 2,6 Ah.

10 Batteripakke
11 Sperrer
12 Lader
13 Ladelampe (rød)

Montering og justering

Bare bruk DeWALT batterier og lader.

Batteripakke (fig. A & B)

Lading av batteripakken (fig. A)

Nár du lader batteripakken for første gang, eller etter en langvarig oppbevaring, kan den bare ta imot 80% opplading. Etter flere oppladninger og utladninger, vil batteripakken oppná full kapasitet. Kontroller alltid nettet für du lader batteripakken.

Hvis det er strøm på nettet, men batteripakken ikke blir oppladet, på du bringe laderen til et DeWALT-autorisert serviceverksted. Under oppladningen kan batteripakken kjennes varm ved berøring. Dette er normalt og er ikke tegn på at noe er galt.

Ikke lad batteripakken hvis
omgivelsestemperaturen er < 4^ eller >40^ .
Anbefalt oppladningstemperatur:
ca. 24^ .

• Nár du skal lade batteripakken (10), setter du batteripakken inn i laderen (12) som vist på tegningen, og kobler laderen til strøm. Kontroller at batteripakken er satt halt inn i laderen. Den rødde ladelampen (13) vill blinke.
• Nå ladingen er avsluttet, vil ladeindikatoren sluttle Å blinke og forbli tent. Batteripakken er nà fulladet.
• Batteripakken kan fjernes nár som helst, eller du kan la den stå i den tilkoblede laderen over en lenghtreperiode (maksimalt 14 dager).

Innsetting og attaking av batteripakken

• Sett batteripakken inn i pistolgrepet til det smekker på plass.
• Nár du skal ta ut batteripakken, trykker du pá de to uløserknappene (11) samtidig og trekker pakken ut av pistolgrepet.

Batterihette (fig. B)

Det følger med en hette som beskytter kontaktene på batteripakken när den er koplet fra. Uten hetten kan lõse metallgjenstander kortslutte kontaktene og forårsake brann eller skade batteripakken.

• Ta av beskytellseshetten (14) før du setter batteripakken (10) i laderen ell erverktøyet.
• Sett beskyttelseshetten over kontaktene umiddelbart etter at batteripakken tas ut av laderen eller verktøyet.

Pass pà at beskyttelseshenet sitter
pà plass før du oppbevarer erller bærer
med deg en frakoplet batteripakke.

Automatisch justeringsmodus utligner
eller balanserer de individuelle cellene
i batteripakken ved toppkapasitet.
Batteripakkene bør justeres
over natten etter hv er 10. lading/
utladingssyklus, ellr nar pakken ici
lenger gir samme ytelse som tidligere.

• Sett batteriet i laderen som vanlig for Å justere batteripakken. Den rode lampen blinker kontinuereg, noe som angir at ladesyklusen har startet.
  Nar ladesyklusen er over, lyser lampen kontinuierlig og slutter a blinke. Pakken er fullt oppladet og kan brukes na.
• Hvis pakken stared i laderen erter ladeperiodeen, starter laderen automatisk justeringsmodus. Denne modusen fortsetter i opgil 8 timer, men batteripakken kan fjernes nár som helst i Ilopet av justeringsmodus.

Varmt/kaldt batteri ventetid

Nár laderen oppdager et batteri som er varmt/ kaldt, starter den automatisk en varmt/kaldt batteri ventetid, som utsetter ladningen til batteriet har en skikket temperatur. Laderen kopler da automatisk tilbake til normal ladning av batteriet. Denne egenskapen garanterer maksimal levetid for batteriet. Den rode indicatoren (13) blinker lenge, og deretter kort mens den er i ventetid modus.

Innsetting og fjerning av bits (fig. A & C)

• Apne chucken ved á dreie hylsen (15) mot klokken, og sett inn bit-skaftet.
• Sett tilbehøret sá langt inn i chucken som mulig og løft det litt før det skrus fast.
• Stram godt ved a dreie hylsen med klokken.
• Bitsen fjernes ved Å gå fram i omvendtrekkefolge.

Valg av driftsmåte eller justering av vrimoment (fig. D)

Kragen på dette maskinen har ulike trinn for justering av vrimomentet slick at dette passer til skruestørrelse og arbeidsmaterialie. For innstilling av vrimoment, se avsnittet "Skrutrekking".

• Velg ønsket driftsmåte eller vrimoment ved Å sette symbolet eller tallet på kragen (4) overfor indikatoren (16) på maskinen.

DC945/DC935/DC925

Boring: for stål, tre og plast

Slagboring: for murverk

Forover/bakover-skyvebryter (fig. E)

• Velg forovergang eller revers med skyvebryteren (2) som vist (se pilene på maskinen).

Vent alltid til motoren har stanset helt før rotasjonsretningen endres.

Tre-girs velger (fig. F)

Maskinen er utstyr med en tre-gear velger (6) for a kunne variere turtall/dreiemoment.

1 lav'turtall/hoyt dreiemoment
2 middelhoyt turtall/middelhoydtreiemoment
3 høyturtall/lavdtreiemoment

For informasjon om hastigheter, se tekniske data.

Shift jakke gear ved full hastigkeit ellernmens maskinen arbeider.

Bruksanvisning

Overhold alltid sikkerhetsinstruksene og gjeldende forskrifter.
Vær oppmerksom på hvor rropplegg og ledninger befinner seg.
Trykk barelettpamaskinen.Stor kraft forerikke til raskere boring,men til at maskinen presterer dargligere og at levetiden eventuelt reduseres.

Før maskinen tas i bruk:

Pass pà at batteripakken er (helt) oppladet.
- Forviss deg om at batteriet sitter som det skal.
- Sett i riktig bits.
- Marker stedet hvor hullet skal bores.

Start - stopp (fig. A & E)

• Start maskinen ved Å trykke på bryteren for variabelt turtall (1). Maskinens turtall avhenger av hvor hardt man trykker på bryteren.
• Maskinen stanses ved á slippe strømbryteren.
• Nár du skal lase maskinen i av-stilling, flytter du bryteren for hýre-/venstregange (2) til midtstellingen.

Skrutrekking (fig. A)

• Velg høyre-/venstregange med bryteren (2).
• Innstill kragen (4) på 1 og start skrutrekkingen (lavt vrimoment).
• Hvis clutchen skraller for raskt, justeres kragen sik at vrimomentet økes etter behov.

Boring (fig. A)

• Velg boring ved hjelp av kragen (4).
• Velg rotasjon forover.

Boring i metall

• Bruk boremulsjon nár du borer i stål.
  Stopejern og messing, skal torrbores.

Boring itre

• Monté egnet type bor.

Din forhandler kan gi naermere opplysninger om egnet tilleggsutstyr.

Vedlikehold

Ditt DEWALT-elektroverktøy er konstruert sik at det kan brukes i lang tid med et minimum av vedlikehold. Kontinuerlig og tilfredsstillende drift avhenger av riktig behandling og regelmessig rengjøring av verktøyet.

Smoring

• Trekk stopselet til laderen ut av stikkontakten forhuset rengjores med en myk klut.
  Fjern batteripakken for rengjring av elektroverktoyet.

• Hold ventilasjonsspaltene apne og rengjør elverktøyet regelmessig med en myk klut.

Miljøvern

Kildesortinge av brukte Produkter og emballasje gjør det mulig a resirkulere materialer og bruke dem igjen. Gjenbru k av resirkulerte materialer bidrar til a forhindre forsøpling av miljoet og reduserer behovet for rmaterialer.

Lokale regelverk kan legge tilrette for kildesortering av elektriskeprodukter fra husholdningen, vedCOMMUNALE deponier aller gjennom forhandleren nár du kjoper et nytt produit.

DeWALT har tilrettelagt for innsamling og resirkulering av DeWALT-produkter etter at de har utspilt sin rolle. For a benyitte deg av denne tjenesten, vennligst returner produktet ditt til et av vare autoriserte serviceverksteder, som vil samle inn Produktene for oss.

For informasjon om nærmeste autoriserte serviceverksted, ta kontakt med det lokale DeWALT-kontoret på den adressen som er oppgitt i davon bruksanvisingen. En oversikt over alle autoriserte DeWALT-serviceverksteder og fullstendige servicevilkår finnes och tilgengelig på Internett, adress: www.2helpU.com

• Tøm batteriene ved á kjore dem helt tomme, fjern dem sá fra verktøyet.
• NiCd- og NiMH-cellene kan resirkuleres. Av hensyn til miljø, lever det til kildesortering, eller til et DeWALT serviceverksted. De innsamlede batteripakkene vil blgjenvunnet aller avhendet på en riktig måte. OBS! Som bruker er du ansvarlig for at batteriet resirkuleres på forsvarlig måte.

DeWALT service

Dersom det skulle oppsta feil med maskinen, lever den til et autorisert serviceverksted. Se aktuell prisliste/katalog for ytterligere informasjon erller ta Kontakt med DeWALT.

På grunn av forsknig og utvikling kan ovenstående spesifikasjoner bl endret, noe som ikke blir opplynst separat.

GARANTI

30 DAGERS FORNØYD-KUNDEGARANTI

Hvis du ikke er tilfreds med ditt DeWALT verktøy, kan det returneres innen 30 dagertil din DeWALT forhandler eller til et DeWALT autorisert serviceverksted og du kan bytte ulla pengene tilbake. Kvittering ma fremlegges.

Skulle ditt DeWALT verktøy trenge vedlikehold erler service i de første 12 manedene etter det ble kjopt, vil dette bli utført gratis av et autorisert DeWALT serviceverksted. Gratis vedlikeholdsservice omfatter arbeidskostnader. Tilbehørs- og resedelskostnader ingar ikke. Kvittering mä fremlegges.

1 ARS GARANTI

Dersom det skulle vise seg innen 12 maneder fra kjopsdato at ditt DEWALT-product har feil eller mangler som skyldes material-ller fabrikasjonsfeil, garanterer vi a erstatte alle defekte deler gratis aller, etter egen vurdering, erstatte verktoyet Gratis forutsatt at:

• Verktøyet ikke er blitt brukt skjodesløst.
• Reparasjoner bare er blitt utført av autorisert verksted/personell.
• Kvittering kan fremlegges.

Denne garantien er i tillegg til kjoperens rettigheter i henhold til Kjopsloven.

Adresse til nærmeste DeWALT autoriserte serviceverksted finner du i DeWALT katalogen, eller ved à kontakte DeWALT. Alternativt kan du finne en liste over DeWALT autoriserte serviceverksteder og komplett informasjon om vår erter-salg-service på Internett-adressen vår: www.2helpU.com.

BERBEQUIM/APARAFUSADOR A BATERIA

DC940/DC945/DC935/DC920/DC925

Parabén

3 Personlig sakerhet

Extra sakerhetsforeskrifter for slagborrar

Färejutsattasforvata

Byt ut defekt sladd omedelbart

Laddning av batteripaketet (fig. A)
