BRUKSANVISNING SX91MDS9 SMEG

Innholdsfortegnelse

1 Advarsler 148

1.1 Generelle sikkerhetsregler 148
1.2 Produsentens ansvar 152
1.3 Formålet med produktet 152
1.4 Typeskilt 153
1.5 Denne bruksanvisningen 153
1.6 Kassering 153
1.7 Hvordan lese bruksanvisningen 154

2 Beskrivelse 155

2.1 Generell beskrivelse 155
2.2 Platetopp 156
2.3 Betjeningspanel 156
2.4 Andre deler 157
2.5 Tilgjengelig tilbehør 157

3 Bruk 159

3.1 For å spare energi 161
3.2 Bruk av tilbehøret 161
3.3 Bruk av koketoppen 162
3.4 Bruk av ovnen 163
3.5 Liste over funksjoner 164
3.6 Tilberedning med Direct Steam-funksjon 165
3.7 Tilberedningsråd 167

4 Rengjøring og vedlikehold 172

4.1 Rengjøring av platetoppen 173
4.2 Rengjøring av døra 174
4.3 Rengjøring av ovnsrommet 176
4.4 Ekstraordinært vedlikehold 177

5 Installasjon 179

5.1 Gasstilkobling 179
5.2 Tilpasning til forskjellige gasstyper 181
5.3 Plassering 186
5.4 Elektrisk tilkobling 192
5.5 For installatøren 193

OVERSETTELSE AV ORIGINALINSTRUKSJONENE

Vi anbefaler deg å lese nøye gjennom bruksanvisningen. Den inneholder alle nødvendige anvisninger for å bevare produktets estetiske og funksjonelle egenskaper over tid.

For mer informasjon om produktet kan du besøke: www.smeg.com

1 Advarsler

1.1 Generelle sikkerhetsregler

Personskader

• Dette produktet og de tilgjengelige delene blir svært varme under bruk. Ikke berør varmelementene under bruk.
• Bruk grytevotter när du setter inn eller tar ut varm mat, samt när mat flyttes i ovnsrommet.
• Slukk aldri flammer/branntilløp med vann. Slå av produktet og dekk til flammen med et lokk eller et brannteppe.

• Dette produktet kan brukes av barn som er eldre enn 8 år og av personer med reduserte fysiske, sensoriske eller mentale evner eller som mangler erfaring og kunnskap, hvis de er under tilsyn eller har fått instrukser om sikker bruk av produktet og om farene som er forbundet med bruk av dette.

• Barn må ikke leke med produktet.

• Hold barn som er yngre enn 8 år unna produktet, hvis de ikke er under konstant tilsyn.

• Ikke la barn som er yngre enn 8 år oppholde seg i nærheten av produktet under bruk.

• Rengjøring og vedlikehold må ikke utføres av barn uten oppsyn.
• Forsikre deg om at brennerkronene er korrekt plassert på plassene sine, med de tilhørende brennerdekslene.
• Vær spesielt oppmerksom på at kokesonene varmes opp svært raskt. Unngå å varme opp tomme kjeler. Fare for overoppheting.
• Fett og olje vil kunne antennes hvis de overopphetes. Forlat aldri ovnen under tilberedning av retter som inneholder olje eller fett. Hvis olje eller fett skulle ta fyr, må du aldri forsøke å slukke med vann. Legg lokk på kjelen og slå av den aktuelle kokesonen.

• Tilberedningen må alltid overvåkes. En kortvarig tilberedning må overvåkes kontinuerlig.

• Under bruk må du ikke legge metallgjenstander, slik som bestikk, på kokeflaten, da de vil kunne overopphetes.

• Ikke stikk skarpe metallgjenstander (bestikk eller redskap) inn i slissene.
• Ikke hell vann direkte på svært varme bakebrett.
• Hold døren lukket under tilberedning.
• Hvis du må sjekke maten eller när tilberedningen er ferdig, åpne døra 5 centimeter i noen få sekunder, la dampen slippe ut, og åpne så døra helt.
• Ikke åpne oppbevaringsrommet (der dette finnes) når ovnen er på og fremdeles varm.
• Gjenstandene inne i oppbevaringsrommet vil kunne bli svært varme när ovnen er i bruk.
• IKKE BRUK ELLER OPPBEVAR BRENNBARE MATERIALER INNE I OPPBEVARINGSROMMET (HVIS DETTE FINNES), OG HELLER IKKE I NÆRHETEN AV PRODUKTET.

• IKKE BRUK SPRAYFLASKER I NÄRHETEN AV PRODUKTET MENS DET ER I FUNKSJON.

• Slå av produktet etter bruk.

• IKKE FORETA ENDRINGER PÅ PRODUKTET.
• Før alle slags inngrep på produktet (installasjon, vedlikehold, plassering eller flytting), må du alltid benytte egnet personlig verneutstyr.
• Før alle slags inngrep på produktet, må du koble fra strømmen.
• Installasjon og service må utføres av autoriserte tekniske fagfolk, i samsvar med gjeldende standarder.
• Prøv aldri å reparere produktet selv, eller uten hjelp fra autoriserte tekniske fagfolk.
• Ikke trekk i ledningen for å ta ut kontakten.
• For å unngå enhver fare, må du kontakte teknisk service øyeblikkelig dersom strømkabelen er skadet. De vil sørge for utskifting.

Skader på produktet

- Ikke bruk slipende eller etsende rengjøringsmidler på glassdeler (f.eks. produkter i pulverform, flekkfjernere og stålsvamper).

• Bruk eventuelt redskaper i tre eller plast.
• Rister og bakebrett må settes inn i ovnsstigene til de stopper. De mekaniske sikkerhetslåsene som hindrer at disse kan trekkes ut, må være vendt nedover og mot ovnens bakre del.

• Ikke sitt på produktet.
• Ikke bruk dampstråler til rengjøring av produktet.
• Ikke dekk til ventilasjons- og varmespredningsåpninger.
• Ikke forlat produktet under tilberedninger som vil kunne frigjøre olje eller fett, som när de varmes opp vil kunne antennes. Utvis maksimal forsiktighet
• Fare for brann: ikke legg gjenstander på kokeflatene.
• PRODUKTET MÅ IKKE UNDER NOEN OMSTENDIGHETER BRUKES TIL Å VARME OPP ROM.

• Ikke spray noen sprayprodukter i nærheten av ovnen.

• Ikke bruk servise eller beholdere av plast for tilberedning av mat.

• Ikke sett hermetikkbokser eller lukkede beholdere inn i ovnsrommet.
• Fjern alle bakebrettene og ristene som ikke skal brukes under tilberedning fra ovnsrommet.
• Ikke dekk til bunnen i ovnsrommet med aluminiumsfolie.
• Plasser ikke kasseroller eller bakebrett direkte på bunnen i ovnsrommet.
• Hvis man skulle bruke bakepapir, må man legge det slik at det ikke kommer i veien for sirkulasjonen av varmluft i ovnsrommet.
• Ikke bruk den åpne døra til å plassere kokekar eller bakebrett direkte på det innvendige glasset.
• Kokekarene og grillpannene må plasseres innenfor omkretsen til platetoppen.
• Alle beholdere og kokekar må ha flat og jevn bunn.
• Ved søl eller lignende, fjern den sølte væsken fra platetoppen.

• Ikke hell syreholdige stoffer, slik som sitronsaft eller eddik, på kokeflaten.

• Ikke sett tomme kokekar eller panner på påslåtte kokesoner.

• Ikke bruk dampstråler til rengjøring av produktet.
• Bruk ikke grove eller slipende materialer eller kvasse metallskraper.
• Ikke bruk rengjøringsprodukter som inneholder klor, ammoniakk eller blekemiddel på ståldeler, eller deler med metallisk overflatefinish (f.eks. anodisering, fornikling eller kromatering).
• Ikke bruk slipende eller etsende rengjøringsmidler på glassdeler (f.eks. produkter i pulverform, flekkfjernere og stålsvamper).
• Ikke vask avtakbare deler, slik som ristene på platetoppen, brennerkronene og -dekslene i oppvaskmaskin.
• Bruk aldri den åpne døren som håndtak til å løfte produktet på plass i innbyggingsmøbelet under montering.
• Unngå for mye trykk på ovnsdøren när den er åpen.
• Ikke bruk håndtaket til å løfte eller flytte dette produktet.

Installasjon

• DETTE PRODUKTET MÅ IKKE INSTALLERES I BÅTER ELLER CAMPINGVOGNER.
• Produktet må ikke installeres på en sokkel eller plattform.
• Plasser produktet inn i innbyggingsmøbelet ved hjelp av en annen person.
• For å unngå eventuell overoppheting må ikke produktet installeres bak en dekorasjonsdør eller et panel.
• Gasstilkoblinger må utføres av autorisert teknisk personell.
• Plassering av den fleksible slangen må gjennomføres på en slik måte at lengden på slangen ikke overstiger maksimalt 2 meter for fleksible stålslanger, og 1,5 meter for gummislanger.
• Slangene må ikke komme i kontakt med bevegelige deler, og de må heller ikke klemmes.
• Der det er nødvendig, bruker du en trykkregulator i overensstemmelse med gjeldende standard.

• Etter alle inngrep må du kontrollere at dreiemomentet på gasskoblingene ligger mellom 10 Nm og 15 Nm.

• Ved fullført installasjon må du kontrollere om det finnes eventuelle lekkasjer, ved bruk av en såpeløsning, aldri med bruk av åpen flamme.

• Elektriske tilkoblinger må utføres av autorisert teknisk personell.
• Jordkoplingen er påbudt ifølge reglene fastlagt av sikkerhetsnormene for elektriske anlegg.
• Bruk ledninger som tåler en temperatur på minst 90 °C.
• Skruene til forsyningsledningene på klemmebrettet må trekkes til med et dreiemoment på 1,5 - 2 Nm.
• Før montering må du forsikre deg om at de lokale forsyningsbetingelsene (type gass og gasstrykk) og reguleringen av husholdningsapparatet er kompatible.
• Reguleringsbetingelsene for dette husholdningsapparatet er angitt på etiketten for gassregulering.
• Dette husholdningsapparatet er ikke koblet til noen uttaksinnretning for forbrenningsproduktene. Det må alltid installeres og kobles til i henhold til gjeldende installasjonsregler. Vær spesielt oppmerksom på krav som angår ventilasjon.

For dette produktet

• Forsikre deg om at produktet er slått av før lampen skiftes ut.
• Du må ikke lene deg mot eller sette deg på den åpne døren.
• Forsikre deg om at ingen gjenstander klemmes fast i dørene.

1.2 Produsentens ansvar

Produsenten er ikke ansvarlig for skader på personer eller eiendom forårsaket av:

• bruk av produktet til annen bruk enn den som er beskrevet,
• manglende overholdelse av kravene i brukerhåndboken,
• tukling med noen del av produktet,
• bruk av uoriginale reservedeler.

1.3 Formålet med produktet

• Dette produktet er beregnet på mattilberedning i private husholdninger. Enhver annen bruk er feilaktig bruk.
• Produktet er ikke beregnet på bruk med eksterne tidsbrytere, eller med fjernstyringssystemer.

1.4 Typeskilt

Tekniske data, serienummeret og merkingen er oppført på typeskiltet. Typeskiltet må ikke fjernes.

1.5 Denne bruksanvisningen

Denne bruksanvisningen er en viktig del av produktet og må derfor oppbevares intakt og på et sted som er lett tilgjengelig for brukeren, under hele produktets levetid.

Les denne bruksanvisningen nøye før du bruker produktet.

1.6 Kassering

Dette produktet må ikke kastes som vanlig avfall, men må kasseres separat (direktiver 2002/95/EF, 2002/96/EF, 2003/108/EF). I henhold til gjeldende EU-direktiver, inneholder dette produktet ingen stoffer i slike konsentrasjoner, at de kan vurderes som farlige for helse og miljø.

For kassering av produktet:

- Kutt over strømkabelen og kast den sammen med støpselet.

Elektrisk spenning Fare for elektrisk støt

• Slå av hovedstrømforsyningen.
• Koble strømkabelen fra strømforsyningen.

- Lever produktet til en gjenbruksstasjon for elektrisk og elektronisk avfall, eller lever det tilbake til en forhandler som tilbyr tjenesten ved kjøp av et nytt tilsvarende produkt.

Våre produkter pakkes i resirkulerbare materialer som ikke forurenser.

- Lever emballasjen til en gjenbruksstasjon.

Plastemballasje Fare for kvelning

• Ta vare på emballasjen på en forsvarlig måte.
• Ikke la barn leke med plastemballasjen.

1.7 Hvordan lese bruksanvisningen

Denne bruksanvisningen benytter fölgende symboler:

Advarsler

Generell informasjon om denne bruksanvisningen, om sikkerhet og kassering etter endt levetid.

Beskrivelse

Beskrivelse av produktet og tilbehøret.

Bruk

Informasjon om bruk av produktet og tilbehøret, råd om tilberedning.

Rengjøring og vedlikehold

Informasjon om riktig rengjøring og vedlikehold av produktet.

Installasjon

Informasjon for kvalifisert tekniker: Installasjon, ibruktaking og kontroll.

Sikkerhetsregler

Informasjon

Råd

1. Avsnitt i bruksanvisningen.

- Enkelt bruksanvisning.

2 Beskrivelse

2.1 Generell beskrivelse

1 Deksel
2 Platetopp
3 Betjeningspanel
4 Lampe

5 Pakning
6 Dør
7 Vifte
8 Lokk og dampskål

1,2,3... Ovnsrille for rister/bakebrett

2.2 Platetopp

AUX = Ekstra brenner

SR = Halvrask brenner

R = Rask brenner

UR = Ultrarask brenner

2.3 Betjeningspanel

1 Varselurknapp

Gjør det mulig å stille inn en manuell tilberedning, eller varseluret som automatisk slår av ovnen ved endt tilberedning.

2 Temperaturknapp

Med denne knappen kan du velge tilberedningstemperaturen.

Drei knappen i klokkeretningen til ønsket verdi mellom minimum og maksimum.

3 Varsellampe

Tennes for å varsle om at ovnen er i forvarmingsfasen. Slukkes når temperaturen er nådd. Regelmessig slukking og tenning indikerer at temperaturen som er stilt inn inne i ovnen holdes konstant.

4 Funksjonsknapp

De forskjellige ovnsfunksjonene er egnet til forskjellige tilberedningsmåter. Etter å ha valgt ønsket funksjon, stiller du inn tilberedningstemperaturen ved hjelp av temperaturknappen.

5 Knapper for brennerne på platetoppen

Nyttig for å få adgang til, og regulere brennerne på, platetoppen.

Trykk inn og drei knappene mot klokka til verdien for å slå på de tilhørende brennerne. Drei knappene i området mellom maksimum og minimum for å regulere flammen.

Sett knappene tilbake i posisjonen ⚙ for å slå av brennerne.

2.4 Andre deler

Riller

Produktet er utstyrt med riller for plassering av bakebrett eller rister i ulike høyder. Høyden for innsetting telles nedenfra og oppover (se «2.1 Generell beskrivelse»).

Innvendig belysning

Den innvendige belysningen i produktet slår seg på:

• när døren åpnes,
• når man velger en hvilken som helst funksjon, med unntak av funksjonene ECO.

Kjølevifte

Viften avkjøler ovnene og settes i gang under tilberedning.

Viften sørger for en normal strøm av luft som føres ut i den bakre delen av produktet og som kan fortsette i en kort tid selv etter at produktet er slått av.

Ikke dekk til ventilasjons- og varmespredningsåpninger.

2.5 Tilgjengelig tilbehør

Ovnsrist

Nyttig for plassering av beholdere med mat som skal tilberedes.

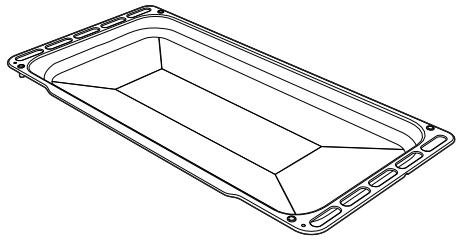

Langpanne

Nyttig for oppsamling av fett fra matvarer som ligger på risten over, og for tilberedning av kaker, pizza og kjeks.

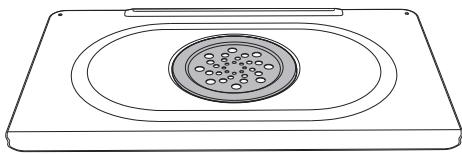

Lokk og dampskål

Nyttig for å fordele dampen inne i ovnsrommet.

Reduksjonsrist

Nyttig for bruk av små kokekar.

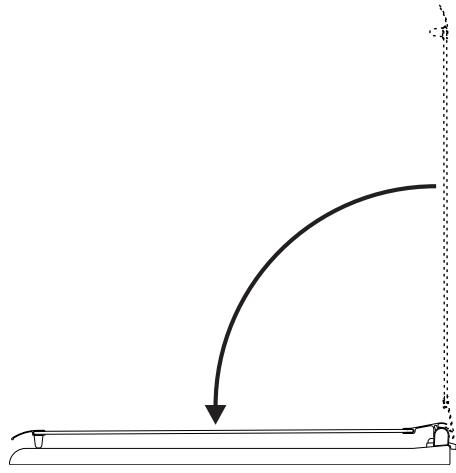

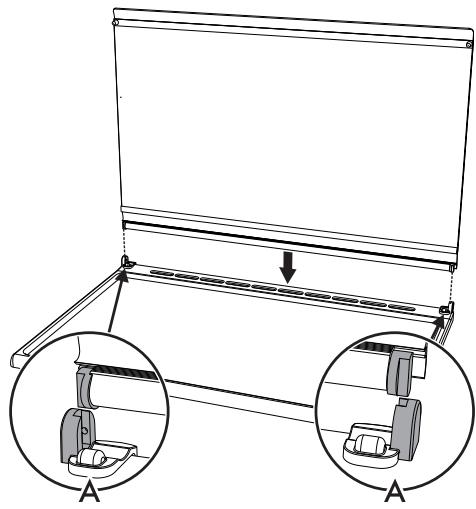

Deksel

Lokket i temperert krystall med aluminiumsprofiler beskytter platetoppen när produktet ikke er i bruk.

Tilbehøret som kan komme i kontakt med maten, er produsert av materialer som er i samsvar med forskriftene i gjeldende lovgivning.

Medfølgende standardutstyr eller ekstrautstyr kan bestilles hos autoriserte servicesentre. Bruk kun originaltilbehør fra produsenten.

3 Bruk

Advarsler

Høy temperatur inni ovnsrommet ved bruk Fare for forbrenninger

• Hold døren lukket under tilberedning.
• Beskytt hendene med grytevotter när mat flyttes inne i ovnen.
• Ikke berør varmeelementene inne i ovnen.
• Ikke hell vann direkte på svært varme bakebrett.
• Ikke la barn under 8 år nærme seg ovnen när den er i bruk.
• Hvis du må sjekke maten eller när tilberedningen er ferdig, åpne døra 5 centimeter i noen få sekunder, la dampen slippe ut, og åpne så døra helt.

Feilaktig bruk Fare for forbrenninger

• Forsikre deg om at brennerkronene er korrekt plassert på plassene sine, med de tilhørende brennerdekslene.
• Olje og fett vil kunne antennes når de overopphetes. Utvis maksimal forsiktighet.

Høy temperatur inne i oppbevaringsrommet Fare for forbrenninger

• Ikke åpne oppbevaringsrommet när produktet er på og fremdeles varmt.
• Gjenstandene inne i oppbevaringsrommet vil kunne bli svært varme när produktet er i bruk.
• Ikke legg inn noen brennbare materialer, slik som filler eller papir.

Feilaktig bruk Fare for skader på overflater

• Ikke dekk til bunnen i ovnsrommet med aluminiumsfolie.
• Hvis du skulle bruke bakepapir, må det legges slik at det ikke kommer i veien for sirkulasjonen av varmluft inne i ovnsrommet.
• Plasser ikke kasseroller eller bakebrett direkte på bunnen i ovnsrommet.
• Ikke bruk den åpne døra til å plassere kokekar eller bakebrett direkte på det innvendige glasset.
• Ikke hell vann direkte på svært varme bakebrett.
• Kokekar og stekepanner må plasseres innenfor omkretsen av platetoppen.
• Alle beholdere og kokekar må ha flat og jevn bunn.
• Ved søl eller lignende, fjern den sølte væsken fra platetoppen.

Høy temperatur inne i oppbevaringsrommet Fare for brann eller eksplosjon

• Ikke spray med sprayprodukter i nærheten av produktet.
• Ikke bruk eller etterlat brennbare materialer i nærheten av produktet eller i oppbevaringsrommet.
• Ikke bruk beholdere eller utstyr i plast il å tilberede maten.
• Ikke sett hermetikkbokser eller lukkede beholdere inn i ovnsrommet.
• Hold alltid øye med produktet når du arbeider med olje og fett.
• Fjern alle bakebrettene og ristene som ikke skal brukes under tilberedning fra ovnsrommet.

Feilaktig bruk Fare for skader på overflater

- Ikke senk dekselet när brennerne er tent.

Forholdsregler

Gasslekkasje kan forårsake eksplosjon.

Ved gasslukt eller ved feil på gassanlegget:

• Steng umiddelbart av gassforsyningen eller steng ventilen på gassflasken.
• Slukk øyeblikkelig all åpen flamme og sigaretter.
• Ikke slå på lysbryteren eller apparater, og ikke dra ut støpslet. Ikke bruk telefoner eller mobiltelefoner inne i bygningen.
• Åpne vinduene og luft ut av rommet.
• Ring assistanse eller gassleverandøren.

Unormal funksjon

Alle forholdene som er nevnt under, er å anse som unormale funksjoner, og krever et inngrep:

• Brennerplaten gulner.
• Skader på kjøkkenredskaper.
• Feilaktig tenning av brennerne.
• Brennerne har problemer med å forbli tente.
• Brennerne slukkes under funksjon.
• Det er vanskelig å dreie gasskranene.

Hvis produktet ikke fungerer korrekt, må du ta kontakt med ditt lokale autoriserte serviceverksted.

Første gangs bruk

1. Fjern eventuell beskyttelsesfilm fra utsiden eller innsiden av produktet, og fra tilbehøret.
2. Fjern eventuelle etiketter (med unntak av typeskiltet med tekniske data) fra tilbehøret og ovnsrommet.
3. Fjern og vask alt tilbehøret til produktet (se «4 Rengjøring og vedlikehold»).
4. Varm opp den tomme ovnen til maksimal temperatur for å fjerne eventuelle rester fra produksjonen.

3.1 For å spare energi

• Forvarm produktet kun hvis dette kreves i oppskriften.
• Hvis ikke annet er angitt på pakken, skal frosne matvarer tines før de settes inn i ovnsrommet.
• Dersom det skal utføres flere tilberedninger/stekeoperasjoner, anbefaler vi å tilberede matvarene en etter en for å utnytte det varme ovnsrommet best mulig.
• Bruk fortrinnsvis mørke metallformer: de har evne til å absorbere varmen bedre.
• Fjern alle bakebrettene og ristene som ikke skal brukes under tilberedning fra ovnsrommet.
• Stopp tilberedningen noen minutter før den tiden som vanligvis brukes. Tilberedningen vil fortsette for de gjenværende minuttene med varmen som har samlet seg inne i ovnen.
• Reduser åpning av døren til et minimum for å unngå varmetap.
• Sørg for at ovnsrommet alltid er rent.

3.2 Bruk av tilbehøret

Reduksjonsrister

Reduksjonsristene skal legges på ristene på platetoppen. Forsikre deg om at de er korrekt plassert.

Rister og bakebrett

Rister og bakebrett må settes inn i ovnsstigene til de stopper.

De mekaniske sikkerhetslåsene hindrer at man uforutsett kan dra ut risten, må være vendt nedover og mot ovnens bakre del.

Før ristene og bakebrettene forsiktig inn i ovnen til de stopper opp.

Rengjør bakebrettene før de brukes for første gang for å fjerne eventuelle produksjonsrester.

3.3 Bruk av koketoppen

Produktets betjeningsknapper og kontrollinnretninger er samlet på kontrollpanelet foran. I nærheten av hver knapp er det tilhørende brenneren angitt. Produktet er utstyrt med en innretning for elektronisk tenning. Du trenger bare å dreie knappen mot klokka til symbolet med maksimal flamme, til brenneren er tent. Hvis brenneren ikke tennes i løpet av de første 15 sekundene setter du knappen tilbake på , og venter i 60 sekunder før du forsøker på nytt. Når brenneren er tent, holder du knappen inne i noen sekunder for at varmeelementet skal få tid til å varmes opp. Det kan skje at brenneren slukkes når du slipper knappen: Det betyr at termoelementet ikke har blitt tilstrekkelig varmet opp.

Vent litt før du gjentar operasjonen. Hold knappen inne lengre.

Hvis du brenneren skulle slukkes utilsiktet, vil en sikkerhetsinnretning sørge for at gasstilførselen kuttes, selv når kranen er åpen. Sett knappen tilbake på Ⓞ, og ikke prøv å tenne brenneren igjen før etter 60 sekunder.

Korrekt plassering av brennerkroner og -deksler

Før du slår på gassbrennerne på platetoppen, må du forsikre deg om at brennerkronene er plassert på riktig plass, med tilhørende deksler. Pass på at åpningene på brennerkronene 1 er i samsvar med termoelementene 2 og tennerne 3.

Praktiske råd for bruk av platetoppen

For optimal utnyttelse av brennerne og et minimalt gassforbruk, må du bruke kokekar utstyrt med lokk og som har riktig størrelse i forhold til brenneren, for å unngå at flammen stiger opp over kantene.

Når du når kokepunktet reduserer du flammen nok til at væsken ikke koker over.

Diameter på kokekarene:

• AUX: 12 - 14 cm.
• SR: 16 - 24 cm.
  • R: 18 - 26 cm.
• UR: 18 - 28 cm.

3.4 Bruk av ovnen

Slå på ovnen

For å slå på ovnen:

1. Velg en manuell tilberedning eller still inn varigheten av tilberedning ved hjelp av varselurknappen. Reguleringen er gradvis, og man kan bruke posisjoner som ligger mellom de angitte sifrene.
2. Velg temperatur ved hjelp av temperaturknappen.
3. Velg tilberedningsfunksjon ved hjelp av funksjonsknappen.
4. Når den tidsinnstilte tilberedningen er over, utløses det et lydsignal som automatisk deaktiveres etter noen sekunder.

3.5 Liste over funksjoner

Over- og undervarme

Varmen som kommer jevnt ovenfra og nedenfra, gjør dette systemet egnet til tilberedning av utvalgte retter. Tradisjonell tilberedning, også kjent som statisk konveksjon, er egnet når du bare skal tilberede én rett om gangen. Ideell for alle typer av stek, brød, kaker og er spesielt godt egnet for fett kjøtt, slik som gås og and.

Grill

Varmen fra grillelementet gir perfekte grillresultater særlig for alle tynne og middels tykke kjøttstykker og i kombinasjon med det roterende spiddet (der tilgjengelig) gir denne funksjonen maten en jevn bruning mot slutten av tilberedningen. Ideell for pølser, ribber og bacon. Med denne funksjonen er det mulig å grille store mengder mat på en jevn måte, i særdeleshet kjøtt.

Varmluft med vifte

Når viften kombineres med varmluften (integrert i bakveggen) kan du steke ulike typer mat på flere nivåer, så lenge den samme temperaturen og samme type tilberedning kreves. Sirkulasjonen av varmluft sikrer en umiddelbar og jevn fordeling av varme. Det vil for eks. være mulig å tilberede fisk, grønnsaker og kjeks samtidig (på ulike høyder) uten å blande dufter og smaker.

Undervarme med omluft

Kombinasjonen av viften med det nedre varmeelementet, tillater en raskere tilberedning av matretten. Dette systemet anbefales for sterilisering eller for å fullføre tilberedningen av mat som allerede er godt stekt på overflaten, men ikke på innsiden, og derfor krever en moderat overvarme. Ideell for alle typer mat.

Omluftsgrill

Viften blåser den varme luften rundt og demper derved den sterke varmebølgen som genereres av grillelementet, og gir et optimal grillresultat selv ved store matstykker. Ideell for store kjøttstykker (f.eks. svinelegg).

Direct Steam

Denne funksjonen forener tradisjonell tilberedning med den sentrale delen av undervarmen og viften, slik at matvarene tilberedes ved hjelp av vannet som fordampes i dampskålen. Viften fordeler varmen og dampen jevnt. Dette gir en delikat tilberedning som opprettholder matvarenes utseende og næringsinnhold.

Over- og undervarme med omluft

Kombinasjonen av varmluft og tradisjonell tilberedning, sikrer jevn tilberedning selv med kompliserte oppskrifter. Ideell for kjeks og kaker, til og med hvis de stekes samtidig på forskjellige nivåer. (Til tilberedning på flere nivåer anbefaler vi bruk av andre og fjerde rille.)

ECO

Eco

Denne funksjonen er spesielt godt egnet for tilberedning på en enkelt rille, med lavt energiforbruk.

Ideelt for tilberedning av kjøtt, fisk og grønnsaker. Vi anbefaler den ikke for kaker som krever heving.

For å oppnå maksimal energisparing og redusere tiden anbefaler vi å putte inn maten uten å forvarm ovnsrommet.

I ECO-funksjonen må du unngå å åpne døra under tilberedningen.

I ECO-funksjonen er tilberedningstiden (og en eventuell forvarming) litt lenger.

3.6 Tilberedning med Direct Steam-funksjon

Ikke plasser noen gjenstand eller matrett på bunnen i ovnsrommet. Bunnen i ovnsrommet og dampskålen må alltid være frie.

1. Åpne døra på produktet.
2. Løft lokket av dampskålen.

1. Fyll dampskålen med nok vann til hele tilberedningen (se « Veiledende tabell for tilberedning med Direct Steamfunksjonen»).

• Bruk kaldt vann fra springen som ikke inneholder for mye kalk, eller mineralvann som ikke inneholder kullsyre.
• Ikke bruk destillert vann, vann fra springen med høyt innhold av klorid (> 40 mg/l), eller andre væsker.

Den maksimale kapasiteten til skålen er angitt med et merke som er gravert inn på innsiden.

Den maksimale kapasiteten til dampskålen er 250 ml.

1. Sett lokket på dampskålen.
2. Plasser matretten på bakebrettet.
3. Sett inn bakebrettet med matretten i ovnsrommet.
4. Velg funksjonen Direct Steam ved hjelp av funksjonsknappen.
5. Velg en tilberedningstemperatur og -tid ved hjelp av innstillingsknappene.

For best resultat og for å spare strøm, anbefales det å fylle skålen med den mengden vann som er nødvendig for ønsket type tilberedning.

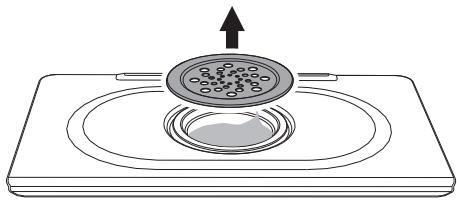

Avslutning av tilberedning med Direct Steam

1. Still deg på siden av produktet og åpne døren med noen centimeter i noen få sekunder for å slippe ut overskuddsdamp.
2. Åpne døren helt, og ta matretten forsiktig ut av ovnsrommet.
3. Før man går videre til rengjøring, må man vente til produktet er helt kaldt.

NB: Lokket på dampskålen kan være veldig varmt: bruk egnet verneutstyr.

Hvis det nettopp har blitt gjennomført en tilberedning med temperaturer over 100 °C, må du vente til ovnsrommet er avkjølt før du kan gjennomføre en damptilberedning med Direct Steam.

1. Inne i ovnsrommet fjerner du lokket fra dampskålen, fjerner eventuelle vannrester, og tørker med den medfølgende svampen.

1. Med en svamp fjerner du kondensen fra bunnen av ovnsrommet, fra veggene, fra glasset i døra og fra dråpesamleren og fronten på produktet.

Advarsel: vannet kan være meget varmt.

3.7 Tilberedningsråd

Generelle råd

• Bruk en varmluftfunksjon for å oppnå en jevn tilberedning på flere trinn.
• Det er ikke mulig å forkorte tilberedningstidene ved å øke temperaturene (matretten kan bli godt stekt på utsiden og lite stekt på innsiden).

Råd om tilberedning av kjøtt

• Tilberedningstidene varierer, avhengig av matvarenes tykkelse og kvalitet, samt forbrukerens smak.
• Bruk et steketermometer under tilberedning av stek, eller trykk ganske enkelt på steken med en skje. Hvis den er fast, er den ferdig. Hvis ikke, må den stekes i noen minutter til.

Råd om tilberedninger med Grill og Omluftsgrill

• Grillingen av kjøtt kan utføres både ved å sette inn kjøttet mens ovnen er kald, og mens ovnen er forvarmet, dersom du ønsker å endre effekten av tilberedningen.
• Med funksjonen Omluftsgrill, anbefaler vi at du forvarmer ovnen før grilling.
• Vi anbefaler å plassere matretten midt på risten.

• I grillfunksjonen anbefaler vi å dreie temperaturknappen på den høyeste verdien i forbindelse med symbolet for å optimere tilberedningen.

• Matvarene må krydres før tilberedning. Også olje eller smeltet smør må smøres på før tilberedningen.

• Bruk stekebrettet på den første rillen nedenfra for å samle opp væsken som danner seg under grillingen.

Råd om tilberedning av kaker og kjeks

• Bruk fortrinnsvis mørke metallformer: de har evne til å absorbere varmen bedre.
• Temperaturen og tilberedningstiden er avhengige av deigens kvalitet og konsistens.
• For å kontrollere om kaken er helt gjennomstekt: Mot slutten av tilberedningstiden, stikk med en tannpirker der hvor kaken er høyest. Dersom det ikke kleber deig på tannpirkeren, er kaken ferdig.

- Hvis kaken faller sammen när den kommer ut av ovnen, reduserer du temperaturen med omtrent 10 °C ved neste tilberedning. Velg en lengre tilberedningstid dersom det er nødvendig.

- Under tilberedning av kaker og grønnsaker vil det kunne danne seg for mye kondens på glasset. For å unngå dette fenomenet kan du åpne døra noen ganger under tilberedningen. Vær svært forsiktig.

Råd om opptining og heving

• Legg fryst mat uten emballasje i en beholder uten lokk på første rille i ovnsrommet.
• Unngå å plassere matvarer oppå hverandre.
• For å tine kjøtt bruker du en rist plassert på andre rille og et bakebrett plassert på første rille. På den måten kommer ikke maten i kontakt med tinevæsken.
• De mest delikate delene kan dekkes til med aluminiumsfolie.
• For å oppnå en vellykket heving bør en beholder med vann plasseres i bunnen av ovnsrommet.

For å spare energi

• Stopp tilberedningen noen minutter før den tiden som vanligvis brukes.
  Tilberedningen vil fortsette for de gjenværende minuttene med varmen som har samlet seg inne i ovnen.
• Reduser åpning av døren til et minimum for å unngå varmetap.
• Sørg for at produktet alltid er rent innvendig.

Veiledende tabell for tilberedning

Matvarer	Vekt (Kg)	Funksjon	Rille	Temperatur (°C)	Tid (minutter)
Lasagne	3 - 4	Over- og undervarme	1	220 - 230	45 - 50
Ovnsbakt pasta	3 - 4	Over- og undervarme	1	220 - 230	45 - 50
Kalvestek	2	Turbo/Varmluft	2	180 - 190	90 - 100
Svinefilet	2	Turbo/Varmluft	2	180 - 190	70 - 80
Pølser	1,5	Omluftsgrill	4	MAKS	15
Roastbiff	1	Turbo/Varmluft	2	200	40 - 45
Stekt kanin	1,5	Varmluft	2	180 - 190	70 - 80
Kalkunbryst	3	Turbo/Varmluft	2	180 - 190	110 - 120
Stekt svinenakke	2 - 3	Turbo/Varmluft	2	180 - 190	170 - 180
Stekt kylling	1.2	Turbo/Varmluft	2	180 - 190	65 - 70
					Side 1	Side 2
Svinekoteletter	1,5	Omluftsgrill	4	MAKS	15	5
Ribber	1,5	Omluftsgrill	4	MAKS	10	10
Bacon	0.7	Grill	5	MAKS	7	8
Svinefilet	1,5	Omluftsgrill	4	MAKS	10	5
Oksefilet	1	Grill	5	MAKS	10	7
Sjørret	1.2	Turbo/Varmluft	2	150 - 160	35 - 40
Breiflabb	1,5	Turbo/Varmluft	2	160	60 - 65
Piggvar	1,5	Turbo/Varmluft	2	160	45 - 50
Pizza	1	Turbo/Varmluft	2	MAKS	8 - 9
Brød	1	Varmluft	2	190 - 200	25 - 30
Focaccia	1	Turbo/Varmluft	2	180 - 190	20 - 25
Kringle	1	Varmluft	2	160	55 - 60
Terte	1	Varmluft	2	160	35 - 40
Ricottakake	1	Varmluft	2	160 - 170	55 - 60
Fylte tortellini	1	Turbo/Varmluft	2	160	20 - 25
Paradiskake	1.2	Varmluft	2	160	55 - 60
Vannbakkel's	1.2	Turbo/Varmluft	2	180	80 - 90
Sukkerbrød	1	Varmluft	2	150 - 160	55 - 60
Riskake	1	Turbo/Varmluft	2	160	55 - 60
Gjærbakst	0.6	Varmluft	2	160	30 - 35

Tidene som er angitt i tabellene inkluderer ikke tid for forvarming og er veiledende.

Veiledende tabell for tilberedning med Direct Steam-funksjonen

Matvarer	Vekt (kg)	Vann (ml)	Rille	Temperatur(°C)	Tid (minutter)
Lasagne	4 - 5	120 - 130	2	180 - 190	50 - 55
Ovnsbakt pasta	3 - 4	120 - 130	2	180 - 190	35 - 40
KJ∅TT
Kalkunstek	2 - 3	180	2	190	120 - 140
Svinefilet	2	180	2	190	90 - 100
Ovnsstekt kanin(i biter)	1 - 1,5	160	2	180	80 - 85
Ribber (i ett stykke)	1,5 - 1,8	160	2	190	65 - 75
Godt stekt lammelår	2	160	2	190	85 - 95
DEIGER
Rundstykker	150 g hver	100	2	180	20 - 24
Brød (landbrød)	0,8	100 - 130	2	180	35 - 40
Focaccia	1,5 - 2	80 - 100	3	180 - 190	20 - 25
FERSK FISK
Havabbor	0,8 - 1	120	2	180	35 - 38
Breiflabb (hel)	0,8 - 1	100	2	200	40 - 45

Bruk

Matvarer	Vekt (kg)	Vann (ml)	Rille	Temperatur(°C)	Tid (minutter)
GR∅NNSAKER
Övnsbakte	1,5	80 - 100	2	200	30 - 35
Blandede stekte grønnsaker	1,5	80 - 100	2	200	25 - 30
OPPVARMING AV MATRETT
Pasta	4 - 5	100 - 110	2	120	20 - 30
Öksestek i skiver/ribber	0,5	100 - 110	2	120	15 - 25
Brød	0,5	100 - 110	2	120	10 - 15
Strudel	1	100 - 110	2	120	15 - 20
DESSERT/KAKER
Kringle	1	80 - 100	2	160	45 - 50
Strudel	0,8 - 1	80 - 100	2	170	30 - 35
Muffin	50 g i hver form	80	2	150 - 160	15 - 20
Sukkerbrød	1	80 - 100	2	150	55 - 60
Kjeks (tykkelse 0,5 cm)	deig totalt 0,5	80 - 100	2	160 - 170	13 - 15

Mengden av vann som er anbefalt i tabellen kan variere avhengig av type matvare, vekt og tilberedningsvarighet.

Forhåndsoppvarming skal alltid utføres for Direct Steam-funksjonen.

Under tilberedning av steker, grønnsaker og poteter må disse blandes og/eller snus for at de skal brunes likt på alle sider.

Tidene som er angitt i tabellene inkluderer ikke forhåndsoppvarming og er veiledende.

4 Rengjøring og vedlikehold

Advarsler

Feilaktig bruk Fare for skader på overflater

• Ikke bruk dampstråler til rengjøring av produktet.
• Ikke bruk rengjøringsprodukter som inneholder klor, ammoniakk eller blekemiddel på ståldeler, eller deler med metallisk overflatefinish (f.eks. anodisering, fornikling eller kromatering).
• Ikke bruk slipende eller etsende rengjøringsmidler på glassdeler (f.eks. produkter i pulverform, flekkfjernere og stålsvamper).
• Bruk ikke grove eller slipende materialer eller kvasse metallskraper.
• Ikke vask avtakbare deler, slik som ristene på platetoppen, brennerkronene og -dekslene i oppvaskmaskin.

Det anbefales å bruke rengjøringsproduktene som distribueres av produsenten.

Rengjøring av overflater

For å bevare produktets overflater i god stand, må de rengjøres regelmessig etter bruk. La dem kjøle seg ned først.

Vanlig, daglig rengjøring

Bruk alltid kun spesifikke produkter som ikke inneholder slipende eller klorbaserte syrer. Hell produktet på en fuktig klut og rengjør overflaten, skyll godt og tørk av med en myk klut eller en mikrofiberklut.

Matflekker eller rester

Bruk aldri metallsvamper eller kvasse skraper, da dette kan skade overflatene.

Bruk vanlige ikke-slipende produkter og kjøkkenredskap av tre eller plast dersom det er nødvendig. Skyll grundig og tørk med en tørr klut eller mikrofiberklut.

Unngå at sukkerholdige matrester (f.eks. syltetøy) brenner seg fast inne i produktet. Hvis de brenner seg fast over for lang tid, kan det ødelegge emaljebelegget inne i produktet.

Etter rengjøring må du tørke produktet skikkelig, da søl av vann eller vaskemiddel vil kunne hindre funksjonen og forringe utseendet.

4.1 Rengjøring av platetoppen

Rister for platetoppen

Ta av ristene og rengjør med lunkent vann og ikke slipende oppvaskmiddel. Fjern alle rester omhyggelig. Tørk delene og sett dem på plass på platetoppen igjen.

Det at ristene er i kontinuerlig kontakt med flammen vil over tid kunne føre til endringer i emaljen på de stedene der produktet kommer i kontakt med varmen. Det er et helt naturlig fenomen som ikke har noen innvirkning på funksjonen til denne komponenten.

Brennerkroner og -deksler

Brennerkronene og dekslene kan tas av, for å gjøre rengjøringen enklere. Vask dem i varmt vann og med et ikke slipende vaskemiddel. Fjern alle rester og smuss omhyggelig, og vent til delene er helt tørre. Sett brennerkronene på plass igjen, pass på at de plasseres på riktig plass og med de tilhørende dekslene.

Tennere og termoelementer

For en god funksjon må tennerne og termoelementene alltid være rene. Kontroller ofte om det er nødvendig å rengjøre dem med en fuktig klut. Eventuelle tørre rester kan fjernes med en trepinne eller en nål.

Knapper

Ikke bruke aggressive produkter som inneholder alkohol eller produkter for rengjøring av stål eller glass til rengjøring av knappene, da det vil kunne føre til permanente skader.

Knappene rengjøres med en myk klut fuktet med lunkent vann, og tørkes grundig. De kan trekkes ut fra plassene sine.

Rengjøring og vedlikehold

Rengjøring av glasslokket

For å gjøre rengjøringen enklere kan lokket hektes av hengslene.

1. Sett lokket i lukket posisjon.
2. Løsne skruene som er plassert på baksiden av hengslene.
3. Åpne det og løft det oppover.
4. Foreta rengjøringen.
5. Sett lokket på plass igjen ved å sette det inn i sporene. Skru fast festeskruene i hengslene i lukket posisjon.

Hvis du skulle søle væske på det stengte lokket, må du fjerne dette med en klut før du åpner lokket.

4.2 Rengjøring av døra

Demontering av døra

For å gjøre rengjøringen enklere anbefaler vi å fjerne døren og legge den på et kjøkkenhändkle.

Gjør som følger for å fjerne døra:

1. Åpne døren fullstendig og sett de to knottene inn i åpningene i hengslene som indikert i figuren.

1. Ta tak i begge sidene av døren med begge hender, løft den oppover i en vinkel på omtrent 30° og trekk den ut.

1. For å sette døra på plass igjen setter du hengslene inn i de riktige åpningene som er plassert på ovnen. Pass på at sporene A hviler fullstendig på åpningene. Senk døren, og så snart den er på plass fjerner du pinnene fra hullene i hengslene.

Rengjøring av glassrutene i døra

Det anbefales å alltid holde glassrutene i døren grundig rene. Bruk absorberende kjøkkenpapir. Hvis skitten sitter godt fast, vask med en fuktig svamp og et nøytralt rengjøringsmiddel.

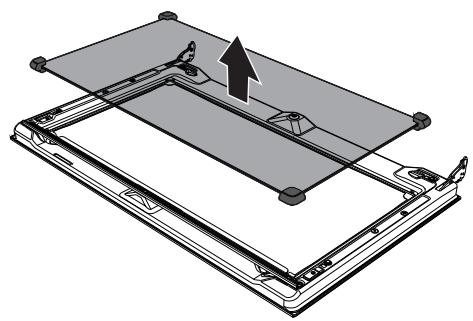

Demontering av innvendig glass

For å gjøre rengjøringen enklere kan du demontere de innvendige glassene som døren består av.

1. Åpne døren.
2. Plasser låsekrokene i åpningene på hengslene slik at det ikke er mulig å stenge døren utilsiktet.
3. Trekk det innvendige glasset forsiktig oppover i den bakre delen, følg bevegelsene indikert av pilene (1).

1. Dra det innvendige glaset av fra den framre listen (2) for å fjerne det fra døren.

1. Fjern det mellomliggende glasset ved å løfte det oppover.

1. Rengjør det utvendige glasset og dem du har fjernet. Bruk absorberende kjøkkenpapir. Hvis skitten sitter godt fast, vask med en fuktig svamp og et nøytralt rengjøringsmiddel.

1. Når rengjøringen er over setter du inn det mellomliggende glasset igjen i plassen din i døren.
2. For å sette på plass det innvendige glasset igjen putter du den øvre delen inn i listen på døren og fester de to bakre tappene på plassene sine ved å trykke lett.

4.3 Rengjøring av ovnsrommet

For å bevare ovnsrommet godt, bør det rengjøres etter hver gang det har vært i bruk, etter at det har kjølt seg ned.

Unngå at matrester størkner inne i ovnsrommet, da det vil kunne ødelegge emaljen.

Ta ut alle uttrekkbare deler før rengjøring.

For å gjøre rengjøringen lettere anbefaler vi å demontere:

• døra
- ovnsstigene for rister/bakebrett
- pakningen

Ved bruk av spesifikke rengjøringsprodukter anbefaler vi at du lar produktet fungere ved maksimal temperatur i cirka 15/20 minutter, for å fjerne eventuelle rester.

Rengjøring av dampskålen og lokket

Det anbefales å rengjøre å tørke dampskålen og det perforerte lokket etter hver tilberedning med Direct Steam.

Man kan bruke vanlige rengjøringsprodukter. Unngå for aggressive og/eller etsende produkter.

Lokket og skålen kan vaskes i oppvaskmaskin.

Dersom det skulle dannes kalkavleiringer, bruk avkalkingsmiddel for ståloverflater.

Rengjøring av den nedre delen

Etter hver tilberedning med Direct Steam anbefaler vi å rengjøre og tørke av nedre del i ovnsrommet:

1. Fjern i rekkefølge lokket med hull i (1), dampskålen (2) og bunnen (3); bunnen må løftes oppover noen få millimeter og deretter trekkes det utover.

1. Løft forsiktig enden på det nedre varmeelementet noen centimeter oppover og rengjør bunnen av ovnen.

Etter avsluttet rengjøring, sett varmeelementet tilbake i posisjon. Før du setter tilbake tilbehøret som ble fjernet tidligere, må du vente til ovnsrommet er helt tørt.

Rengjøring og vedlikehold

Fjerne ovnsstiger for rister/bakebrett

Ved å fjerne ovnsstigene for rister/bakebrett, blir det lettere å rengjøre sidene. For å fjerne ovnsstigene for rister/bakebrett:

- Trekk ovnsstigene innover i ovnsrommet slik at de løsner fra festet A, og trekk dem deretter ut fra plassene plassert på baksiden B.

- Når rengjøringen er ferdig, gjentar du de ovennevnte prosedyrene for å sette ovnsstigene for rister/bakebrett inn igjen.

4.4 Ekstraordinært vedlikehold

Utskiftning av lampen for den innvendige belysningen

Strømførende deler Fare for elektrisk støt

- Kople ut strømforsyningen til produktet.

Ovnsrommet er utstyrt med en lyspære på 40 W.

1. Fjern absolutt alt tilbehør inne i ovnsrommet.
2. Fjern ovnsstigene for rister/bakebrett.
3. Fjern lampedekselet med et redskap (f.eks. en skrutrekker).

Vær forsiktig slik at du ikke skraper opp lakken på veggen inne i ovnsrommet.

1. Skyv ut og fjern lampen.

Ikke ta direkte på halogenlyspæren med fingrene dine, men bruk et isolerende materiale.

1. Sett inn den nye lampen.
2. Sett på dekslet igjen. La glassplatens innvendige profil (A) vende mot døren.

1. Trykk dekselet helt ned slik at det festes perfekt til lampeholderen.

Demontering og montering av pakningen

For å demontere pakningen:

- Løsne krokene plassert i de 4 hjørnene og i midten og trekk pakningen utover.

For å montere pakningen:

- Fest de fire krokene som er plassert i de 4 hjørnene og midt på pakningen.

Råd for vedlikehold av pakningen

Pakningen skal være myk og elastisk.

- For å holde pakningen ren bruker du en ikke-slipende svamp og vasker med lunkent vann.

5 Installasjon

5.1 Gasstilkobling

Gasslekkasje Fare for eksplosjon

• Etter alle inngrep må du kontrollere at dreiemomentet på gasskoblingene ligger mellom 10 Nm og 15 Nm.
• Der det er nødvendig, bruker du en trykkregulator i overensstemmelse med gjeldende standard.
• Ved fullført installasjon må du kontrollere om det finnes eventuelle lekkasjer, ved bruk av en såpeløsning, aldri med bruk av åpen flamme.
• Plassering av den fleksible slangen må gjennomføres på en slik måte, at lengden på slangen ikke overskrider 2 meter, som er den maksimale lengden for fleksible ståslanger.
• Slangene må ikke komme i kontakt med bevegelige deler, og de må heller ikke klemmes.
• Reguleringsbetingelsene for dette husholdningsapparatet er angitt på etiketten for gassregulering.

Generell informasjon

Kobling til gassnettet må gjøres med en fleksibel slange i stål med kontinuerlige vegger, i overensstemmelse med forskriftene som er slått fast i gjeldende standard. Produktet er godkjent for bruk av metangass G20 (2H) med et trykk på 20 mbar. For forsyning med andre typer gass, se kapittelet «5.2 Tilpasning til forskjellige gasstyper». Gassinngangskoblingen er gjenget ½" ekstern gass (ISO 228-1).

Tilkobling med fleksibel slange i stål

Gjennomfør tilkobling til gassnettet ved bruk av en fleksibel gasslange med kontinuerlig vegg, i overensstemmelse med de egenskapene som er angitt i gjeldende standard.

Skru koblingen 3 godt fast til gasskoblingen 1 på produktet, alltid med den medfølgende pakningen 2 plassert i mellom.

Tilkobling med fleksibel slange i stål med bajonettkobling

Foreta koblingen til gassnettet ved bruk av en fleksibel ståslange med bajonettkobling i overensstemmelse med B.S. 669. Påfør isolerende materiale på gjengene til gasslangen 4, og skru den fast il adapteren 3. Skru den mobile koblingen 1 på produktet med den medfølgende pakningen 2 plassert i mellom.

Tilkobling til flytende gass

Bruk en trykkregulator, og utfør tilkoblingen til gassflasken i henhold til forskriftene fastsatt av gjeldende standarder.

Forsyningstrykket må følge verdiene som er angitt i tabellen «Gasstype og installasjonsland».

Tilkobling med fleksibel slange i stål med kjegleformet kobling

Gjennomfør tilkobling til gassnettet ved bruk av en fleksibel gasslange med kontinuerlig vegg, i overensstemmelse med de egenskapene som er angitt i gjeldende standard.

Skru koblingen 3 godt fast til gasskoblingen 1 (gjenget ½" ISO 228-1) på produktet, alltid med den medfølgende pakningen 2 plassert i mellom. Påfør isolerende materiale på gjengene til koblingen 3, etter dette skrur du fast den fleksible slangen i stål 4 til koblingen 3.

Ventilasjon i lokalene

Produktet må installeres i lokaler som er permanent ventilert, som forutsatt av gjeldende standarder. I lokalet der produktet er installert, må det finnes nok luft som trengs til gassforbrenningen, og til å skifte ut luften inne i selve lokalet.

Lufteåpningene, beskyttet av rister, må ha egnede dimensjoner i tråd med gjeldende standarder, og være plassert på en slike måte at de ikke er hindret eller tettet igjen, heller ikke delvis.

Lokalet må holdes godt ventilert for å fjerne varmen og fuktigheten som produseres ved tilberedningen. Spesielt etter langvarig bruk anbefaler vi å åpne et vindu eller øke hastigheten på eventuelle vifter.

Tømming av forbrenningsproduktene

Dette husholdningsapparatet er ikke koblet til noen uttaksinnretning for forbrenningsproduktene. Det må alltid installeres og kobles til i henhold til gjeldende installasjonsregler. Vær spesielt oppmerksom på krav som angår ventilasjon.

Tømming av forbrenningsproduktene kan garanteres ved hjelp av avtrekkesvifter med naturlig eller tvungent avtrekk. Et effektivt avtrekkssystem krever nøye planlegging av en godkjent spesialist, og det må gjennomføres i overensstemmelse med posisjonene og avstandene som er angitt i lovverket.

Når installatøren er ferdig må vedkommende utstede et samsvarssertifikat.

1 Tømming ved hjelp av avtrekksvifte
2 Tømming uten hjelp av avtrekksvifte

A Tømming ved hjelp av enkelt skorstein med naturlig trekk
B Tømming ved hjelp av enkelt skorstein med elektrovifte
C Tømming direkte utendørs med elektrovifte montert i vegg eller glass
D Tømming direkte utendørs gjennom veggen

← Luft
← Forbrenningsprodukter
Elektrovifte

5.2 Tilpasning til forskjellige gasstyper

Feil installasjon Fare for feilfunksjon

- Ved tilpasning til Bygass G110 – 8 mbar (kategori 1a) ikke bruk medfølgende brennere, men be om et egnet sett med brennere G110 hos Teknisk Service.

I tilfelle av funksjon med andre gasstyper, må du skifte ut dysene på brennerne og regulere minimumsflammen på gasskranene.

Utskiftning av dyser

1. Fjern ristene, dekslene og brennerkronene for å få adgang til brennerkoppene.
2. Skift ut dysene med en 7 mm rørnøkkel på bakgrunn av hvilken gass som skal benyttes (se «Gasstype og installasjonsland»).

1. Plasser brennerne korrekt på riktig plass.

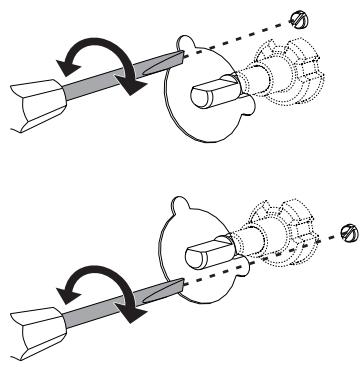

Regulering av minimum for metangass eller bygass

Tenn brenneren, og sett den i minimumsposisjon. Ta ut knappen på gasskranen og bruk reguleringsskruen på siden av kranen (avhengig av modell), til du oppnår en regelmessig minimal flamme. Monter knappen igjen og kontroller at flammen på brenneren er stabil. Drei knappen raskt fra maksimum- til minimumsposisjon: flammen skal ikke slukkes. Gjenta operasjonen på alle gasskranene.

Regulering av minimum for flytende gass

Løsne skruen som er plassert på siden av kranstangen fullstendig.

Etter å ha tilpasset produktet til bruk av en annen gass enn det var regulert for på fabrikken, må du skifte ut etiketten for gassregulering som er påført produktet, med en som gjelder for den nye gasstypen. Etiketten er å finne inne i dyseposen (der den finnes).

Smøring av gasskranene

Over tid kan de forekomme at det blir vanskeligere å skru på gasskranene så de blokkeres. Sørg for å rengjøre dem innvendig og skifte ut smørefettet.

Smøring av gasskranene må gjennomføres av en spesialisert fagperson.

Gasstype og installasjonsland

Gasstype

IT

GB-IE

FR-BE

DE

AT

NL

ES

PT

SE

RU

DK

PL

HU

1 Metangass G20

G20

20 mbar

●

●

●

●

●

●

●

●

●

●

G20/25

20/25 mbar

●

2 Metangass G20

G20

25 mbar

●

3 Metangass G25

G25

25 mbar

●

G25.3

25 mbar

●

4 Metangass G25.1

G25.1

25 mbar

●

5 Metangass G25

G25

20 mbar

●

6 Metangass G2.350

G2.350

13 mbar

●

7 Flytende gass G30/31

G30/31

28/37 mbar

●

●

●

●

G30/31

30/37 mbar

●

●

G30/31

30/30 mbar

●

●

●

8 Flytende gass G30/31

G30/31

37 mbar

●

9 Flytende gass G30/31

G30/31

50 mbar

●

●

10 Bygass G110

G110

8 mbar

●

●

●

På bakgrunn av installasjonslandet kan du finne fram til de tilgjengelige gasstypene. Se indikasjonsnummeret for å finne i «Gasstype og installasjonsland» de riktige verdiene.

Tabeller over egenskapene til brennere og dyser

1 Metangass G20	AUX	SR	R	UR
Merkeeffekt (kW)	1.0	1.8	2.9	4.0
Diameter dyse (1/100 mm)	72	94	115	145
Forkammer (trykt på dysen)	(X)	(Y)	(Y)	(Z)
Redusert effekt (W)	400	500	800	1600
2 Metangass G20	AUX	SR	R	UR
Merkeeffekt (kW)	1.0	1.8	2.9	4.0
Diameter dyse (1/100 mm)	72	94	113	135
Forkammer (trykt på dysen)	(X)	(Z)	(H8)	(S)
Redusert effekt (W)	400	500	800	1600
3 Metangass G25	AUX	SR	R	UR
Merkeeffekt (kW)	1.0	1.8	2.8	4.0
Diameter dyse (1/100 mm)	72	94	115	148
Forkammer (trykt på dysen)	(X)	(Y)	(Y)	(F3)
Redusert effekt (W)	400	500	800	1600
4 Metangass G25.1	AUX	SR	R	UR
Merkeeffekt (kW)	1.0	1.8	2.9	4.0
Diameter dyse (1/100 mm)	77	100	134	152
Forkammer (trykt på dysen)	(F1)	(Y)	(F3)	(F3)
Redusert effekt (W)	400	500	800	1600
5 Metangass G25	AUX	SR	R	UR
Merkeeffekt (kW)	1.0	1.8	2.9	3.9
Diameter dyse (1/100 mm)	77	100	134	152
Forkammer (trykt på dysen)	(F1)	(Y)	(F3)	(F3)
Redusert effekt (W)	400	500	800	1600
6 Metangass G2.350	AUX	SR	R	UR
Merkeeffekt (kW)	1.0	1.8	2.9	4.0
Diameter dyse (1/100 mm)	94	120	165	210
Forkammer (trykt på dysen)	(Y)	(Y)	(F3)	(H3)
Redusert effekt (W)	400	500	800	1600
7 Flytende gass G30/31	AUX	SR	R	UR
Merkeeffekt (kW)	1.0	1.75	2.9	4.0
Diameter dyse (1/100 mm)	50	65	85	102
Forkammer (trykt på dysen)	-	-	-	-
Redusert effekt (W)	400	500	800	1600
Merkeeffekt G30 (g/h)	73	127	211	291
Merkeeffekt G31 (g/h)	71	125	207	286
8 Flytende gass G30/31	AUX	SR	R	UR
Merkeeffekt (kW)	1.0	1.8	2.9	4.0
Diameter dyse (1/100 mm)	50	65	81	94
Forkammer (trykt på dysen)	-	-	-	-
Redusert effekt (W)	450	550	800	1600
Merkeeffekt G30 (g/h)	73	131	211	291
Merkeeffekt G31 (g/h)	71	129	207	286
9 Flytende gass G30/31	AUX	SR	R	UR
Merkeeffekt (kW)	1.0	1.8	2.9	3.8
Diameter dyse (1/100 mm)	43	58	74	77
Forkammer (trykt på dysen)	(H2)	(M)	(Z)	(F4)
Redusert effekt (W)	400	500	800	1600
Merkeeffekt G30 (g/h)	73	131	211	291
Merkeeffekt G31 (g/h)	71	129	207	286
10 Bygass G110	AUX	SR	R	UR
Merkeeffekt (kW)	1.0	1.8	2.8	3.8
Diameter dyse (1/100 mm)	145	185	260	340
Forkammer (trykt på dysen)	(/8)	(/2)	(/3)	(/13)
Redusert effekt (W)	400	500	800	1400

Dyser som ikke medfølger er å få tak i hos autoriserte serviceverksteder.

ADVARSEL: Ved tilpasning til Bygass G110 – 8 mbar (kategori 1a) ikke bruk medfølgende brennere, men be om et egnet sett med brennere G110 hos Teknisk Service.

5.3 Plassering

Tungt produkt Fare for klemming

- Plasser produktet inn i innbyggingsmøbelet ved hjelp av en annen person.

Trykk på den åpne døren Fare for skader på produktet

• Bruk aldri den åpne døren som håndtak til å løfte produktet på plass i innbyggingsmøbelet under montering.
• Unngå for mye trykk på ovnsdøren när den er åpen.

Varmeproduksjon under bruk av produktet Brannfare

- Finéroverflater, limte overflater eller plastoverflater på møbler i nærheten må være varmebestandige (>90 °C).

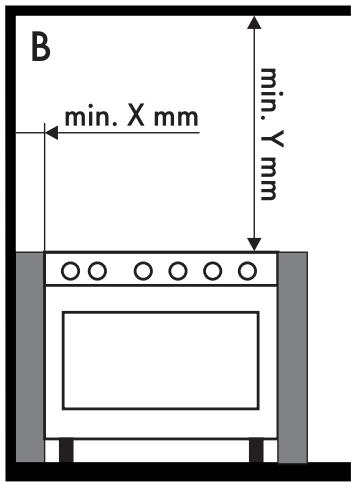

Dette produktet kan plasseres ved siden av vegger hvorav en er høyere enn arbeidsbenken, i en minimumsavstand på X mm fra siden av produktet, som illustrert i figurene «A» og «C» for de forskjellige installasjonsklassene.

Hyller som er plassert over arbeidsoverflaten til produktet må ha en minimumsavstand på Y mm. Hvis det skal installeres en avtrekksvifte over platetoppen, følg bruksanvisningen for viften for å respektere korrekt avstand.

X	150 mm
Y	750 mm

Dette produktet, avhengig av installasjonstype, tilhører klassene:

A - Klasse 1
(Frittstående komfyr)

B - Klasse 2 underklasse 1 (Integrert komfyr)

C - Klasse 2 underklasse 1 (Integrert komfyr)

Produktet må installeres av en kvalifisert tekniker og i henhold til gjeldende standarder.

Produktets mål

A	900 mm
B	600 mm
C1	min. 150 mm
D	900 - 915 mm.
H	750 mm
I	450 mm
L2	900 mm

¹ Minimumsavstand til sidevegger eller andre brennbare materialer.
² Minimumsbredde skap (=A).

Produktets mål: plassering av gass- og strømtilkobling (mm)

A	124
B	38
C	42
D	634
F	min. 70 - maks. 110
H	776
L	898

E = Strømtilkobling

G = Gasstilkobling

Plassering og nivellering

Tungt produkt Fare for skader på produktet

- Sett først inn de fremre føttene og deretter de bakre.

Etter å ha foretatt den elektriske tilkoblingen skrur du på de fire medfølgende føttene.

For større stabilitet, er det helt nødvendig at produktet er korrekt nivellert i forhold til underlaget.

Skru fast eller løsne foten i den nedre delen, helt til produktet er vatret og stabilisert på underlaget.

Feste til veggen

For å unngå at produktet velter, må stabiliseringsinnretningene installeres.

1. Skru fast festeplaten til veggen på baksiden av produktet.

1. Reguler høyden på de 4 føttene

1. Monter festestangen.

1. Plasser basen på kroken av festestangen på linje med basen av festeplaten til veggen.

1. Plasser basen på festeplaten på linje med gulvet og stram skruene for å fastslå målene.

1. Ta hensyn til en avstand på 50 mm ved siden av produktet til åpningene på stangen.

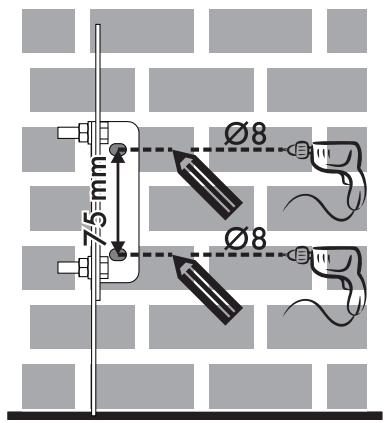

1. Flytt stangen på veggen, og merk av posisjonen til åpningene som skal lages i veggen.

1. Etter å ha laget hullene i veggen bruker du boltene med skruer for å feste stangen til veggen.

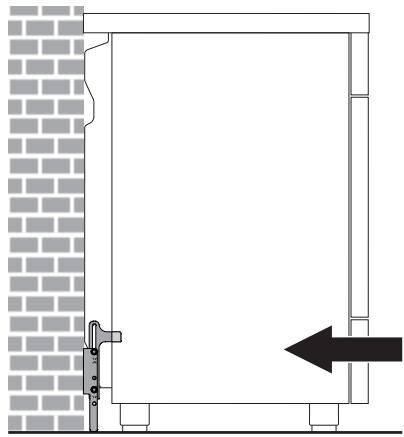

2. Dytt komfyren mot veggen og sett samtidig inn stangen i platen som er festet i den nedre delen av produktet.

Montering av dekselet

1. Monter de to støttene A og fest dem under platetoppen med de tilhørende skruene B.

1. Sett dekselet inn ovenfra parallelt med de to støttene A.

1. Senk dekselet på platetoppen.

1. Fest dekselet til platetoppen med skruene C satt inn i den bakre delen av de to støttene A.

5.4 Elektrisk tilkobling

Elektrisk spenning Fare for elektrisk støt

• Elektriske tilkoblinger må utføres av autorisert teknisk personell.
• Bruk personlig verneutstyr.
• Jordkoplingen er påbudt ifølge reglene fastlagt av sikkerhetsnormene for elektriske anlegg.
• Slå av hovedstrømforsyningen.
• Trekk ikke i ledningen for å ta ut kontakten.
• Bruk ledninger som tåler en temperatur på minst 90 °C.
• Skruene til forsyningsledningene på klemmebrettet må trekkes til med et dreiemoment på 1,5 -2 Nm.

Generell informasjon

Kontroller at strømnettets egenskaper er egnet til opplysningene som er oppført på typeskiltet.

Typeskiltet med tekniske data, serienummeret og merkenavn er plassert synlig på produktet.

Dette skiltet må aldri av noen grunn fjernes.

Utfør jordingstilkoblingene med en kabel som er minst 20 mm lengre enn de andre kablene.

Produktet kan fungere på følgende måter:

- 220-240 V 1N\~

Ledning med tre poler 3 x 1,5 mm ⁴ .

De angitte verdiene henviser til tverrsnittet på den innvendige lederen.

Forsyningskablene er dimensjonert i henhold til samtidighetsfaktoren (i overensstemmelse med standarden EN 60335-2-6).

Fast tilkobling

Sørg for en allpolet sikkerhetsinnretning på forsyningelinjene som garanterer frakobling fra nettet, med en åpningsavstand for kontaktene som muliggjør fullstendig frakobling under betingelsene for overspenning i kategori III, i samsvar med installasjonsreglene.

Tilkobling med kontakt og støpsel

Påse at pluggen og kontakten er av samme type.

Unngå bruk av reduksjonsstykker, adaptere eller shunter, da de kunne forårsake oppvarming eller brannskader.

5.5 For installatøren

• Støpselet må være tilgjengelig etter installasjon. Ikke bøy eller klem kabelen som kobler produktet til strømnettet.
• Produktet må installeres i henhold til installasjonsskjemaene.
• Ikke prøv å løsne eller tvinge den gjengede delen av koblingen. Da risikerer du å skade denne delen av produktet, som vil kunne føre til bortfall av produsentens garanti.
• Bruk vann og såpe på alle koblingene for å kontrollere om det finnes gasslekkasjer. IKKE bruk åpen flamme for å lete etter eventuelle lekkasjer.
• Slå på alle brennere enkeltvis og samtidig for å garantere korrekt funksjon av gassventilen, brenneren og tenneren.
• Drei brennerknappene til posisjonen for minimumsflamme og følg med på stabiliteten til flammen for hver enkelt brenner, enkeltvis og alle sammen samtidig.
• Hvis produktet ikke fungerer korrekt etter at du har foretatt alle kontrollene, ta kontakt med nærmeste serviceverksted.
• Når produktet er korrekt installert må brukeren få opplæring i korrekt funksjon av produktet.
