MANUALE UTENTE SX91MDS9 SMEG

Sommario

1 Avvertenze 4

1.1 Avvertenze generali di sicurezza 4
1.2 Responsabilità del produttore 8
1.3 Scopo dell'apparecchio 8
1.4 Targhetta di identificazione 9
1.5 Questo manuale d'uso 9
1.6 Smaltimento 9
1.7 Come leggere il manuale d'uso 10

2 Descrizione 11

2.1 Descrizione generale 11
2.2 Piano cottura 12
2.3 Pannello comandi 12
2.4 Altre parti 13
2.5 Accessori disponibili 13

3 Uso 15

3.1 Per risparmiare energia 17
3.2 Uso degli accessori 17
3.3 Uso del piano 18
3.4 Uso del forno 19
3.5 Elenco delle funzioni 20
3.6 Cottura con funzione Direct Steam 21
3.7 Consigli per la cottura 23

4 Pulizia e manutenzione 28

4.1 Pulizia del piano cottura 29
4.2 Pulizia della porta 30
4.3 Pulizia del vano cottura 32
4.4 Manutenzione straordinaria 33

5 Installazione 35

5.1 Collegamento gas 35
5.2 Adattamento ai diversi tipi di gas 37
5.3 Posizionamento 42
5.4 Collegamento elettrico 48
5.5 Per l'installatore 49

ISTRUZIONI ORIGINALI

Consigliamo di leggere attentamente questo manuale, che riporta tutte le indicazioni per mantenere inalterate le qualità estetiche e funzionali dell'apparecchio acquistato.

Per ulteriori informazioni sul prodotto: www.smeg.com

1 Avvertenze

1.1 Avvertenze generali di sicurezza

Danni alle persone

• Questo apparecchio e le sue parti accessibili diventano molto calde durante l'uso. Non toccare gli elementi riscaldanti durante l'uso.
• Proteggere le mani tramite guanti termici durante la movimentazione dei cibi all'interno del vano cottura.
• Non tentare mai di spegnere una fiamma/incendio con acqua: spegnere l'apparecchio e coprire la fiamma con un coperchio o con una coperta ignifuga.
• L'uso di questo apparecchio è consentito ai bambini a partire dagli 8 anni di età e alle persone con ridotte capacità fisiche, sensoriali o mentali oppure con mancata esperienza e conoscenza, se supervisionati o istruiti sull'uso sicuro dell'apparecchio e sui pericoli ad esso connessi.
• I bambini non devono giocare con l'apparecchio.

• Tenere lontani i bambini inferiori agli 8 anni se non continuamente sorvegliati.

• Non permettere ai bambini inferiori di 8 anni di avvicinarsi all'apparecchio durante il funzionamento.

• Le operazioni di pulizia e manutenzione non devono essere effettuate dai bambini senza sorveglianza.
  • Assicurarsi che le corone spartifiamma siano posizionate correttamente nelle proprie sedi con i rispettivi cappellotti.
• Prestare la massima attenzione al rapido riscaldamento delle zone di cottura. Evitare che le pentole vengano riscaldate a vuoto. Pericolo di surriscaldamento.
• I grassi e gli oli possono prendere fuoco se si surriscaldano. Non allontanarsi durante la preparazione di cibi contenenti oli o grassi. In caso gli oli o i grassi dovessero prendere fuoco, non spegnere mai con acqua. Mettere il coperchio sulla pentola e spegnere la zona di cottura interessata.

• Il processo di cottura deve essere sempre sorvegliato. Un processo di cottura a breve termine deve essere sorvegliato continuamente.

• Durante l'uso non appoggiare oggetti metallici, come stoviglie o posate sulla superficie del piano di cottura perché potrebbero surriscaldarsi.
  • Non inserire oggetti metallici appuntiti (posate o utensili) nelle feritoie.
  • Non versare acqua direttamente sulle teglie molto calde.

• Mantenere la porta chiusa durante la cottura.
• In caso di intervento sugli alimenti o al termine della cottura, aprire la porta di 5 centimetri per alcuni secondi, far uscire il vapore, poi aprire completamente la porta.
• Non aprire il vano ripostiglio (se presente) quando il forno è acceso ed ancora caldo.

• Gli oggetti all'interno del vano ripostiglio potrebbero essere molto caldi dopo l'utilizzo del forno.
  • NON UTILIZZARE O CONSERVARE MATERIALI INFIAMMABILI NEL VANO RIPOSTIGLIO (SE PRESENTE) O IN PROSSIMITÀ DELL'APPARECCHIO.
  • NON UTILIZZARE BOMBOLETTE SPRAY IN PROSSIMITÀ DI QUESTO APPARECCHIO MENTRE È IN FUNZIONE.

• Spegnere l'apparecchio dopo l'uso.
  • NON MODIFICARE L'APPARECCHIO.

• Prima di ogni intervento sull'apparecchio (installazione, manutenzione, posizionamento o spostamento), munirsi sempre di dispositivi di protezione individuale.
• Prima di ogni intervento sull'apparecchio, disattivare l'alimentazione elettrica generale.
• Far eseguire l'installazione e gli interventi di assistenza da personale qualificato nel rispetto delle norme vigenti.
• Non tentare mai di riparare l'apparecchio da soli o senza l'intervento di un tecnico qualificato.
  • Non tirare mai il cavo per staccare la spina.
• Per evitare qualsiasi pericolo, se il cavo di alimentazione elettrica è danneggiato, contattare subito il servizio di assistenza tecnica che provvederà a sostituirlo.

Danni all'apparecchio

- Sulle parti in vetro non utilizzare detergenti abrasivi o corrosivi (es. prodotti in polvere, smacchiatori e spugnette metalliche).

• Utilizzare eventualmente utensili in legno o plastica.
• Griglie e teglie devono essere inserite nelle guide laterali fino ad arresto completo. I blocchi meccanici di sicurezza che impediscono la loro estrazione devono essere rivolti verso il basso e verso il retro del vano cottura.

• Non sedersi sull'apparecchio.
- Non utilizzare getti di vapore per pulire l'apparecchio.
- Non ostruire le aperture, le fessure di ventilazione e di smaltimento del calore.
- Non lasciare l'apparecchio incustodito durante le cotture che possono liberare grassi ed oli che surriscaldandosi potrebbero infiammarsi. Prestare la massima attenzione
- Pericolo di incendio: non riporre oggetti sulle superfici di cottura.
• NON USARE IN NESSUN CASO L'APPARECCHIO PER RISCALDARE L'AMBIENTE.
• Non vaporizzare prodotti spray nelle vicinanze del forno.

• Non usare stoviglie o contenitori di plastica per la cottura del cibo.
  • Non introdurre nel vano cottura scatolame o contenitori chiusi.
• Rimuovere dal vano cottura tutte le teglie e le griglie non utilizzate durante la cottura.
• Non ricoprire il fondo del vano cottura tramite fogli di alluminio o fogli di stagnola.
• Non appoggiare pentole o teglie direttamente sul fondo del vano cottura.
• Qualora si volesse utilizzare della carta forno, posizionarla in modo che non interferisca con la circolazione di aria calda all'interno del forno.
• Non utilizzare la porta aperta per appoggiare pentole o teglie direttamente sul vetro interno.
• I recipienti o le bistecchiere devono essere posizionati all'interno del perimetro del piano di cottura.
• Tutti i recipienti devono avere il fondo piatto e regolare.
• In caso di tracimazione o traboccamento rimuovere il liquido in eccesso dal piano cottura.

• Non rovesciare sul piano cottura sostanze acide come succo di limone o aceto.

• Non posizionare pentole o padelle vuote sulle zone di cottura accese.

• Non utilizzare getti di vapore per pulire l'apparecchio.
• Non utilizzare materiali ruvidi, abrasivi o raschietti metallici affilati.
• Sulle parti in acciaio o trattate superficialmente con finiture metalliche (ad es. anodizzazioni, nichelature, cromature) non utilizzare prodotti per la pulizia contenenti cloro, ammoniaca o candeggina.
• Sulle parti in vetro non utilizzare detergenti abrasivi o corrosivi (es. prodotti in polvere, smacchiatori e spugnette metalliche).
• Non lavare in lavastoviglie i componenti rimovibili come le griglie del piano, le corone spartifiamma e i cappellotti.
• Non usare la porta aperta come leva per posizionare l'apparecchio nel mobile.
  • Non esercitare pressioni eccessive sulla porta aperta.
• Non usare la maniglia per sollevare o spostare questo apparecchio.
• Nel caso in cui dei liquidi cadano sul coperchio chiuso, rimuoverli accuratamente con uno straccio prima di aprirlo.

- La superficie del piano di cottura deve essere lasciata raffreddare prima di chiudere il coperchio.

Installazione

- QUESTO APPARECCHIO NON DEVE ESSERE INSTALLATO SU BARCHE O SU ROULOTTE.

- L'apparecchio non deve essere installato su di un piedistallo.

- Posizionare l'apparecchio nel mobile con l'aiuto di una seconda persona.

- Per evitare possibili surriscaldamenti l'apparecchio non deve essere installato dietro ad una porta decorativa o ad un pannello.

- Far eseguire il collegamento gas a personale tecnico abilitato.

- La messa in opera con tubo flessibile dovrà essere effettuata in modo che la lunghezza della tubatura non superi 2 metri di estensione massima per i tubi flessibili in acciaio.

- I tubi non devono venire a contatto con parti mobili e non devono essere schiacciati.

- Dove richiesto, utilizzare un regolatore di pressione conforme alla norma vigente.

• Dopo ogni intervento, verificare che la coppia di serraggio delle connessioni gas sia compresa tra 10 Nm e 15 Nm.
• Ad installazione completata, verificare eventuali perdite con una soluzione saponosa, mai con una fiamma.
• Far eseguire il collegamento elettrico a personale tecnico abilitato.
• È obbligatorio il collegamento di terra secondo le modalità previste dalle norme di sicurezza dell'impianto elettrico.
• Utilizzare cavi resistenti alla temperatura di almeno 90 °C.
• La coppia di serraggio delle viti dei conduttori di alimentazione della morsettiera dev'essere pari a 1,5 - 2 Nm.
• Prima del montaggio, accertarsi che le condizioni locali di distribuzione (natura del gas e relativa pressione) e la regolazione dell'elettrodomestico siano compatibili;
• Le condizioni di regolazione per questo elettrodomestico sono riportate sull'etichetta regolazione gas.

- Questo elettrodomestico non è collegato ad un dispositivo di scarico dei prodotti della combustione. Deve essere installato e collegato in accordo con le attuali normative di installazione. Deve essere prestata particolare attenzione ai relativi requisiti in materia di ventilazione.

Per questo apparecchio

• Prima di sostituire la lampada, assicurarsi che l'apparecchio sia spento.
  • Non appoggiarsi o sedersi sulla porta aperta.
• Controllare che non rimangano incastrati oggetti nelle porte.

1.2 Responsabilità del produttore

Il costruttore declina ogni responsabilità per danni subiti da persone e cose causati da:

• uso dell'apparecchio diverso da quello previsto;
• inosservanza delle prescrizioni del manuale d'uso;
• manomissione anche di una singola parte dell'apparecchio;
  • utilizzo di ricambi non originali.

1.3 Scopo dell'apparecchio

- Questo apparecchio è destinato alla cottura di alimenti in ambiente domestico. Ogni altro uso è improprio.

- L'apparecchio non è concepito per funzionare con temporizzatori esterni o con sistemi di comando a distanza.

1.4 Targhetta di identificazione

La targhetta di identificazione riporta i dati tecnici, il numero di matricola e la marcatura. La targhetta di identificazione non deve mai essere rimossa.

1.5 Questo manuale d'uso

Questo manuale d'uso costituisce parte integrante dell'apparecchio e deve essere conservato integro e a portata di mano dell'utente per tutto il ciclo di vita dell'apparecchio.

Prima di usare l'apparecchio leggere attentamente questo manuale d'uso.

1.6 Smaltimento

Questo apparecchio deve essere smaltito separatamente dagli altri rifiuti (direttive 2002/95/CE, 2002/96/CE, 2003/108/CE). Questo apparecchio non contiene sostanze in quantità tali da essere ritenute pericolose per la salute e l'ambiente, in conformità alle attuali direttive europee.

Per smaltire l'apparecchio:

- Tagliare il cavo di alimentazione elettrica e rimuovere il cavo assieme alla spina.

Tensione elettrica Pericolo di folgorazione

• Disattivare l'alimentazione elettrica generale.
• Staccare il cavo di alimentazione elettrica dall'impianto elettrico.

- Conferire l'apparecchio agli idonei centri di raccolta differenziata dei rifiuti elettrici ed elettronici, oppure riconsegnare l'apparecchio al rivenditore al momento dell'acquisto di una apparecchiatura equivalente, in ragione di uno ad uno.

Si precisa che per l'imballaggio dell'apparecchio vengono utilizzati materiali non inquinanti e riciclabili.

- Conferire i materiali dell'imballaggio agli idonei centri di raccolta differenziata.

Imballi di plastica Pericolo di soffocamento

• Non lasciare incustodito l'imballaggio o parti di esso.
- Non permettere che bambini giochino con i sacchetti di plastica dell'imballaggio.

1.7 Come leggere il manuale d'uso

Questo manuale d'uso utilizza le seguenti convenzioni di lettura:

Avvertenze

Informazioni generali su questo manuale d'uso, di sicurezza e per lo smaltimento finale.

Descrizione

Descrizione dell'apparecchio e degli accessori.

Uso

Informazioni sull'uso dell'apparecchio e degli accessori, consigli di cottura.

Pulizia e manutenzione

Informazioni per la corretta pulizia e manutenzione dell'apparecchio.

Installazione

Informazioni per il tecnico qualificato: installazione, messa in servizio e collaudo.

Avvertenza di sicurezza

Informazione

Suggerimento

1. Sequenza di istruzioni d'uso.

- Istruzione d'uso singola.

2 Descrizione

2.1 Descrizione generale

1 Coperchio
2 Piano cottura
3 Pannello comandi
4 Lampada

5 Guarnizione
6 Porta
7 Ventola
8 Coperchio e vaschetta di evaporazione

1,2,3... Telai supporto griglie/teglie

2.2 Piano cottura

AUX = Bruciatore ausiliario

SR = Bruciatore semi rapido

R = Bruciatore rapido

UR = Bruciatore ultra rapido

2.3 Pannello comandi

1 Manopola contaminuti

Permette di impostare una cottura manuale o un contaminuti con spegnimento automatico del forno a fine cottura.

2 Manopola temperatura

Tramite questa manopola è possibile selezionare la temperatura di cottura.

Ruotare la manopola in senso orario sul valore desiderato compreso fra il minimo e il massimo.

5 Manopole bruciatori del piano

3 Lampada spia

Si accende per segnalare che il forno è in fase di riscaldamento. Si spegne a temperatura raggiunta. L'intermittenza regolare indica che la temperatura impostata all'interno del forno viene mantenuta costante.

4 Manopola funzioni

Le diverse funzioni del forno sono adatte a varie modalità di cottura. Dopo aver selezionato la funzione desiderata, impostare la temperatura di cottura tramite la manopola temperatura.

Utili per accendere e regolare i bruciatori del piano.

Premere e ruotare le manopole in senso antiorario sul valore △ per accendere i bruciatori corrispondenti. Ruotare le manopole sulla zona compresa fra il massimo △ e il minimo △ per regolare la fiamma.

Riportare le manopole sulla posizione per spegnere i bruciatori.

2.4 Altre parti

Ripiani di posizionamento

L'apparecchio dispone di ripiani per il posizionamento di teglie e griglie a diverse altezze. Le altezze d'inserimento sono da intendersi dal basso verso l'alto (vedi 2.1 Descrizione generale).

Illuminazione interna

L'illuminazione interna dell'apparecchio entra in funzione:

• quando la porta viene aperta;
- quando viene selezionata una funzione qualsiasi, ad esclusione delle funzioni
ECO.

Ventola di raffreddamento

La ventola provvede a raffreddare i forni ed entra in funzione durante la cottura.

Il funzionamento della ventola provoca un normale flusso d'aria che esce dalla parte posteriore dell'apparecchio e che può continuare per un breve periodo anche dopo lo spegnimento dell'apparecchio.

Non ostruire le aperture, le fessure di ventilazione e di smaltimento del calore.

2.5 Accessori disponibili

Griglia

Utile per il supporto di recipienti con alimenti in cottura.

Teglia profonda

Utile per la raccolta dei grassi provenienti da alimenti appoggiati sulla griglia. sovrastante e per la cottura di torte, pizze e dolci da forno.

Coperchio e vaschetta di evaporazione

Utile per distribuire il vapore all'interno della cavità di cottura.

La capacità massima della vaschetta di evaporazione è 250 ml.

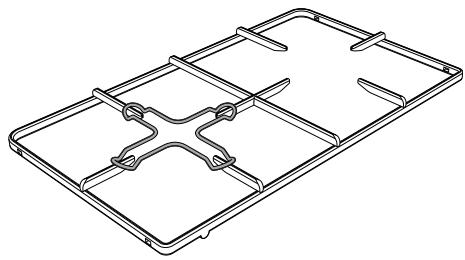

Griglia di riduzione

Utile per l'utilizzo di piccoli recipienti.

Coperchio

Il coperchio in cristallo temperato con profili in alluminio consente la protezione del piano di cottura quando l'apparecchio è inutilizzato.

Gli accessori che possono venire a contatto con gli alimenti, sono costruiti con materiali conformi a quanto prescritto dalle leggi in vigore.

Gli accessori in dotazione o opzionali possono essere richiesti presso i centri assistenza autorizzati. Utilizzare solo accessori originali del costruttore.

3 Uso

Avvertenze

Temperatura elevata all'interno del vano cottura durante l'uso Pericolo di ustioni

• Mantenere la porta chiusa durante la cottura.
• Proteggere le mani tramite guanti termici durante la movimentazione di alimenti all'interno del forno.
• Non toccare gli elementi riscaldanti all'interno del forno.
• Non versare acqua direttamente sulle teglie molto calde.
• Non permettere ai bambini inferiori di 8 anni di avvicinarsi al forno durante il funzionamento.
• In caso di intervento sugli alimenti o al termine della cottura, aprire la porta di 5 centimetri per alcuni secondi, far uscire il vapore, poi aprire completamente la porta.

Uso non corretto Pericolo di ustioni

• Assicurarsi che le corone spartifiamma siano posizionate correttamente nelle proprie sedi con i rispettivi cappellotti.
• Grassi ed oli surriscaldandosi possono infiammarsi. Prestare la massima attenzione.

Temperatura elevata all'interno del vano ripostiglio Pericolo di ustioni

• Non aprire il vano ripostiglio quando l'apparecchio è acceso ed ancora caldo.
• Gli oggetti all'interno del vano ripostiglio potrebbero essere molto caldi dopo l'utilizzo dell'apparecchio.
• Non riporre al suo interno materiali infiammabili, stracci o carta.

Uso non corretto Rischio di danni alle superfici

• Non ricoprire il fondo del vano cottura tramite fogli di alluminio o fogli di stagnola.
• Qualora si volesse utilizzare della carta forno, posizionarla in modo che non interferisca con la circolazione di aria calda all'interno del vano cottura.
• Non appoggiare pentole o teglie direttamente sul fondo del vano cottura.
• Non utilizzare la porta aperta per appoggiare pentole o teglie direttamente sul vetro interno.
• Non versare acqua direttamente sulle teglie molto calde.
• I recipienti e le bistecchiere devono essere posizionati all'interno del perimetro del piano di cottura.
• Tutti i recipienti devono avere il fondo piatto e regolare.
• In caso di tracimazione o traboccamento rimuovere il liquido in eccesso dal piano cottura.

Temperatura elevata all'interno del vano ripostiglio Pericolo di incendio o scoppio

• Non vaporizzare prodotti spray nelle vicinanze dell'apparecchio.
• Non usare o lasciare materiali infiammabili nelle vicinanze dell'apparecchio o del vano ripostiglio.
• Non usare stoviglie o contenitori di plastica per la cottura dei cibi.
  • Non introdurre nel vano cottura scatolame o contenitori chiusi.
• Non lasciare l'apparecchio incustodito durante cotture che possono liberare grassi ed oli.
• Rimuovere dal vano cottura tutte le teglie e le griglie non utilizzate durante la cottura.

Uso non corretto Rischio di danni alle superfici

- Non abbassare il coperchio quando i fuochi sono accesi.

Precauzioni

La fuoriuscita di gas può provocare un'esplosione.

In caso di odore di gas o della presenza di guasti dell'impianto a gas:

• Chiudere immediatamente l'alimentazione del gas o chiudere la valvola della bombola del gas.
• Spegnere immediatamente tutte le fiamme libere e le sigarette.
• Non accendere interruttori di corrente o apparecchi e non estrarre alcuna spina di corrente. Non utilizzare telefoni o cellulari all'interno dell'edificio.
• Aprire le finestre e aerare la stanza.
• Chiamare il servizio di assistenza o l'ente fornitore di gas.

Funzionamento anomalo

Una qualunque delle seguenti condizioni è da considerarsi un funzionamento anomalo è necessita una richiesta di intervento:

• Ingiallimento della piastra del bruciatore.
• Danneggiamento degli utensili da cucina.
• Accensione scorretta dei bruciatori.
• Difficoltà dei bruciatori a rimanere accesi.
• Spegnimento dei bruciatori durante il funzionamento.
• Rubinetti del gas difficili da ruotare.

Nel caso in cui l'apparecchio non funzioni correttamente, contattare il Centro di Assistenza Autorizzato della propria zona.

Primo utilizzo

1. Rimuovere eventuali pellicole protettive all'esterno o all'interno dell'apparecchio e dagli accessori.
2. Rimuovere eventuali etichette (ad eccezione della targhetta con i dati tecnici) da accessori e dal vano cottura.
3. Rimuovere e lavare tutti gli accessori dall'apparecchio (vedi 4 Pulizia e manutenzione).
4. Riscaldare il forno a vuoto alla massima temperatura per rimuovere eventuali residui di fabbricazione.

3.1 Per risparmiare energia

• Preriscaldare l'apparecchio solamente se richiesto dalla ricetta.
• Se non diversamente indicato sulla confezione, scongelare gli alimenti surgelati prima di inserirli nel vano cottura.
• In caso di molteplici cotture, si consiglia di cuocere gli alimenti uno dopo l'altro per sfruttare al meglio il vano cottura già caldo.
• Utilizzare preferibilmente stampi scuri di metallo: aiutano ad assorbire meglio il calore.
• Rimuovere dal vano cottura tutte le teglie e le griglie non utilizzate durante la cottura.
• Arrestare la cottura qualche minuto prima del tempo normalmente impiegato. La cottura proseguirà per i restanti minuti con il calore accumulatosi internamente.
• Ridurre al minimo le aperture della porta, in modo tale da evitare dispersioni di calore.

- Mantenere costantemente pulito il vano cottura.

3.2 Uso degli accessori

Griglie di riduzione

Le griglie di riduzione vanno appoggiate alle griglie del piano. Assicurarsi che siano posizionate correttamente.

Griglie e teglie

Griglie e teglie devono essere inserite nelle guide laterali fino al punto di arresto.

I blocchi meccanici di sicurezza che impediscono l'estrazione accidentale della griglia devono essere rivolti verso il basso e verso la parte posteriore del forno.

Inserire le griglie e le teglie delicatamente nel forno fino al loro arresto.

Pulire le teglie prima di utilizzarle la prima volta per rimuovere eventuali residui di fabbricazione.

3.3 Uso del piano

Tutti i comandi e i controlli dell'apparecchio sono riuniti sul pannello frontale. In corrispondenza di ogni manopola è indicato il bruciatore associato.

L'apparecchio è dotato di un dispositivo di accensione elettronica. È sufficiente premere e ruotare in senso antiorario la manopola sul simbolo di fiamma massima, fino ad accensione avvenuta. Se il bruciatore non si accende nei primi 15 secondi, portare la manopola su e non tentare la riaccensione per 60 secondi. Ad accensione avvenuta, mantenere premuta la manopola per qualche secondo per consentire alla termocoppia di riscaldarsi. Può accadere che il bruciatore si spenga al momento del rilascio della manopola: significa che la termocoppia non si è riscaldata a sufficienza.

Attendere qualche istante e ripetere l'operazione. Mantenere premuta la manopola più a lungo.

In caso di spegnimento accidentale, un dispositivo di sicurezza provvede a bloccare l'uscita del gas, anche a rubinetto aperto. Riportare la manopola su

e non tentare la riaccensione per 60 secondi.

Corretta posizione delle corone spartifiamma e dei cappellotti

Prima di accendere i bruciatori del piano assicurarsi che le corone spartifiamma siano posizionate nelle proprie sedi con i rispettivi cappellotti. Fare attenzione che i fori degli spartifiamma 1 corrispondano con le termocoppie 2 e le candette 3.

Consigli pratici per l'uso del piano

Per un rendimento ottimale dei bruciatori e un consumo minimo di gas, occorre usare recipienti provvisti di coperchio e proporzionati al bruciatore, onde evitare che la fiamma vada a lambirne i lati.

Al momento dell'ebollizione ridurre la fiamma quanto basta a impedire la tracimazione del liquido.

Diametro dei recipienti:

• AUX: 12 - 14 cm.
• SR: 16 - 24 cm.
  • R: 18 - 26 cm.
• UR: 18 - 28 cm.

3.4 Uso del forno

Accensione del forno

Per accendere il forno:

1. Selezionare una cottura manuale
   impostare la durata della cottura tramite la manopola contaminuti. La regolazione è progressiva e possono essere utilizzate posizioni intermedie tra le cifre indicate.
2. Selezionare la temperatura tramite la manopola temperatura.
3. Selezionare la funzione di cottura tramite la manopola funzioni.
4. Al termine della cottura temporizzata, si attiva una suoneria che si disattiva automaticamente dopo alcuni secondi.

3.5 Elenco delle funzioni

Statico

Il calore, provenendo contemporaneamente dall'alto e dal basso, rende questo sistema adatto per cucinare particolari tipi di cibo. La cottura tradizionale, denominata anche statica, è adatta per cucinare un solo piatto per volta. Ideale per arrosti di qualsiasi tipo, pane, torte ripiene, è comunque particolarmente indicata per carni grasse come oca e anatra.

Grill

Il calore derivante dalla resistenza grill consente di ottenere ottimi risultati di grigliatura soprattutto con carni di medio/piccolo spessore e, in combinazione con il girarrosto (dove previsto), permette di dare a fine cottura una doratura uniforme. Ideale per salsicce, costine, bacon. Tale funzione permette di grigliare in modo uniforme grandi quantità di cibo, in particolar modo carne.

Circolare ventilata

La combinazione tra la ventola e la resistenza circolare (incorporata nella parte posteriore del forno) consente la cottura di alimenti diversi su più piani, purché necessitino delle stesse temperature e dello stesso tipo di cottura. La circolazione di aria calda assicura una istantanea ed uniforme ripartizione del calore. Sarà possibile, per esempio, cucinare contemporaneamente (su più ripiani) pesce, verdure e biscotti senza alcuna mescolanza di odori e sapori.

Suola ventilata

La combinazione tra la ventola e la sola resistenza inferiore consente di completare la cottura più velocemente. Questo sistema è consigliato per sterilizzare o per terminare la cottura di cibi già ben cotti in superficie, ma non internamente, che richiedono perciò un moderato calore superiore. Ideale per qualsiasi tipo di cibo.

Grill ventilato

L'aria prodotta dalla ventola addolcisce la decisa onda di calore generata dal grill, consentendo una grigliatura ottimale anche per alimenti di grosso spessore. Ideale per grandi tagli di carne (ad es. stinco di maiale).

Direct Steam

Questa funzione unisce la una cottura statica con la parte centrale della resistenza inferiore e la ventola, consentendo la cottura degli alimenti tramite l'evaporazione dell'acqua situata nell'apposita vaschetta. L'azione della ventola distribuisce uniformemente il calore e il vapore generato, risultando in una cottura delicata che mantiene inalterato l'aspetto e il contenuto nutritivo degli alimenti.

Statico ventilato

Il funzionamento della ventola, abbinata alla cottura tradizionale, assicura cotture omogenee anche a ricette complesse. Ideale per biscotti e torte, anche cotti simultaneamente su più livelli. (Per le cotture su più livelli si consiglia di utilizzare il 2° e il 4° ripiano)

ECO

Eco

Questa funzione è particolarmente indicata per la cottura su singolo ripiano a bassi consumi energetici. Ideale per la cottura di carne, pesce e verdura. Non è consigliata per alimenti che richiedono lievitazione.

Per ottenere il massimo risparmio energetico e ridurre i tempi, si raccomanda di informare gli alimenti senza preriscaldare il vano cottura.

Nella funzione ECO evitare l'apertura della porta durante la cottura.

Nella funzione ECO i tempi di cottura (e di un eventuale preriscaldamento) sono più lunghi.

3.6 Cottura con funzione Direct Steam

Non collocare alcun oggetto o pietanza sul fondo del vano cottura. Il fondo del vano cottura e la vaschetta di evaporazione devono sempre restare liberi.

1. Aprire la porta dell'apparecchio.

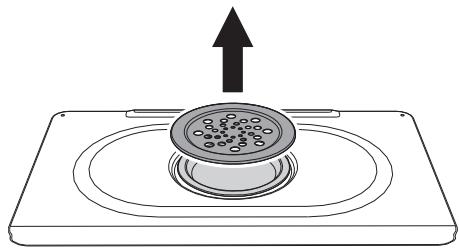

2. Sollevare il coperchio della vaschetta di evaporazione.

1. Riempire la vaschetta con un quantitativo d'acqua sufficiente per la durata della cottura (vedi "Tabella indicativa delle cotture con funzione Direct Steam").

• Utilizzare acqua del rubinetto fresca non troppo calcarea, acqua addolcita o acqua minerale non gassata.
• Non utilizzare acqua distillata, acqua del rubinetto ad elevato contenuto di cloruro (> 40 mg/l) o altri liquidi.

Il livello massimo di capienza della vaschetta è indicato da una tacca incisa sulla sua superficie interna.

La capacità massima della vaschetta di evaporazione è di 250 ml.

1. Riporre il coperchio sulla vaschetta.
2. Appoggiare la pietanza sulla teglia.
3. Introdurre la teglia con la pietanza nel vano cottura.
4. Selezionare la funzione Direct Steam tramite la manopola funzioni.
5. Selezionare la temperatura e il tempo di cottura tramite le apposite manopole.

Per risultati ottimali e per risparmiare energia, si raccomanda di riempire la vaschetta con una quantità d'acqua sufficiente per la cottura desiderata.

Termine della cottura Direct Steam

1. Porsi di lato all'apparecchio e aprire la porta di qualche centimetro per alcuni secondi per far uscire il vapore in eccesso.
2. Aprire completamente la porta ed estrarre la pietanza dal vano cottura con molta cautela.
3. Prima di procedere con le operazioni di pulizia attendere che l'apparecchio sia completamente freddo.

NB: Il coperchio della vaschetta di evaporazione potrebbe essere molto caldo: munirsi delle adeguate protezioni.

Nel caso in cui sia appena stata effettuata una funzione di cottura con temperature superiori ai 100°C, è necessario attendere il raffreddamento del vano cottura per poter effettuare una cottura Direct Steam.

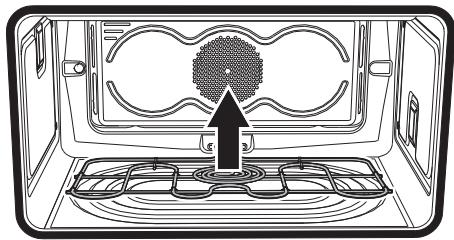

1. All'interno del vano cottura, rimuovere il coperchio dalla vaschetta di evaporazione, rimuovere l'eventuale acqua residua e asciugare bene.

1. Con l'ausilio di una spugna, rimuovere la condensa sul fondo del vano cottura, sulle pareti, sul vetro della porta e sul raccogligocce della facciata dell'apparecchio.

Attenzione: l'acqua potrebbe essere molto calda.

3.7 Consigli per la cottura

Consigli generali

• Utilizzare una funzione ventilata per ottenere una cottura uniforme su più livelli.
• Aumentare le temperature non abbrevia i tempi di cottura (il cibo potrebbe risultare molto cotto all'esterno e poco cotto all'interno).

Consigli per la cottura di carni

• I tempi di cottura, variano a seconda dello spessore, della qualità del cibo e dal gusto del consumatore.
• Utilizzare un termometro per carni durante la cottura di arrosti, oppure semplicemente premere con un cucchiaio sull'arrosto. Se questo risulta sodo è pronto, diversamente deve essere cotto ancora per qualche minuto.

Consigli per le cotture con Grill e Grill ventilato

• La grigliatura di carni può essere effettuata sia a forno freddo, sia a forno preriscaldato se si desidera cambiare l'effetto della cottura.
• Nella funzione Grill ventilato, è raccomandato il preriscaldamento del forno prima della grigliatura.
• Si raccomanda la disposizione del cibo al centro della griglia.

• Nella funzione Grill, si consiglia di ruotare la manopola temperatura sul valore più alto in corrispondenza del simbolo per ottimizzare la cottura.

• I cibi devono essere aromatizzati prima della cottura. Anche olio o burro liquefatto devono essere spalmati prima della cottura.

• Utilizzare la teglia forno sul primo ripiano in basso per la raccolta dei liquidi prodotti dalla grigliatura.

Consigli per la cottura di dolci e biscotti

• Utilizzare preferibilmente stampi scuri di metallo: aiutano ad assorbire meglio il calore.
• La temperatura e la durata di cottura dipendono dalla qualità e dalla consistenza dell'impasto.
• Per verificare se il dolce è cotto all'interno: al termine della cottura, infilare uno stuzzicadenti nel punto più alto di esso. Se la pasta non si attacca allo stuzzicadenti, il dolce è cotto.
• Se il dolce si affloscia quando viene sfornato, nella successiva cottura diminuire la temperatura impostata di circa 10°C selezionando eventualmente un tempo maggiore di cottura.
• Durante le cotture di dolci o verdure potrebbero verificarsi dei fenomeni di eccessiva condensa sul vetro. Per evitare questo fenomeno, aprire la porta un paio di volte durante la cottura prestando molta attenzione.

Consigli per scongelamento e lievitazione

• Posizionare gli alimenti congelati privi di confezione, in un contenitore senza coperchio sul primo ripiano del vano cottura.
• Evitare la sovrapposizione degli alimenti.
• Per scongelare la carne, utilizzare una griglia riposta sul secondo livello ed una teglia posta sul primo livello. In questo modo il cibo non resta a contatto con il liquido di scongelamento.
• Le parti più delicate possono essere coperte con una pellicola di alluminio.
• Per una buona lievitazione, posizionare sul fondo del vano cottura un contenitore contenente acqua.

Per risparmiare energia

• Arrestare la cottura qualche minuto prima del tempo normalmente impiegato. La cottura proseguirà per i restanti minuti con il calore accumulatosi internamente.
• Ridurre al minimo le aperture della porta, in modo tale da evitare dispersioni di calore.
• Mantenere costantemente pulito l'apparecchio all'interno.

Tabella indicativa delle cotture

Pietanze	Peso (Kg)	Funzione	Ripiano	Temperatura (°C)	Tempo (minuti)
Lasagne	3 - 4	Statico	1	220 - 230	45 - 50
Pasta al forno	3 - 4	Statico	1	220 - 230	45 - 50
Arrosto di vitello	2	Turbo/Circolare	2	180 - 190	90 - 100
Lonza di maiale	2	Turbo/Circolare	2	180 - 190	70 - 80
Salsicce	1,5	Grill ventilato	4	MAX	15
Roast beff	1	Turbo/Circolare	2	200	40 - 45
Coniglio arrosto	1,5	Circolare	2	180 - 190	70 - 80
Fesa di tacchino	3	Turbo/Circolare	2	180 - 190	110 - 120
Coppa al forno	2 - 3	Turbo/Circolare	2	180 - 190	170 - 180
Pollo arrosto	1,2	Turbo/Circolare	2	180 - 190	65 - 70
					Lato 1	Lato 2
Braciole di maiale	1,5	Grill ventilato	4	MAX	15	5
Costine	1,5	Grill ventilato	4	MAX	10	10
Pancetta di maiale	0,7	Grill	5	MAX	7	8
Filetto di maiale	1,5	Grill ventilato	4	MAX	10	5
Filetto di manzo	1	Grill	5	MAX	10	7
Trotta salmonata	1,2	Turbo/Circolare	2	150 - 160	35 - 40
Coda di rospo	1,5	Turbo/Circolare	2	160	60 - 65
Rombo	1,5	Turbo/Circolare	2	160	45 - 50
Pizza	1	Turbo/Circolare	2	MAX	8 - 9
Pane	1	Circolare	2	190 - 200	25 - 30
Focaccia	1	Turbo/Circolare	2	180 - 190	20 - 25
Ciambella	1	Circolare	2	160	55 - 60
Crostata	1	Circolare	2	160	35 - 40
Torta di ricotta	1	Circolare	2	160 - 170	55 - 60
Tortellini farciti	1	Turbo/Circolare	2	160	20 - 25
Torta paradiso	1,2	Circolare	2	160	55 - 60
Bignè	1,2	Turbo/Circolare	2	180	80 - 90
Pan di spagna	1	Circolare	2	150 - 160	55 - 60
Torta di riso	1	Turbo/Circolare	2	160	55 - 60
Brioches	0,6	Circolare	2	160	30 - 35

I tempi indicati in tabella non comprendono i tempi di preriscaldamento e sono indicativi.

Tabella indicativa delle cotture con funzione Direct Steam

Pietanze	Peso (Kg)	Acqua (ml)	Ripiano	Temperatura (°C)	Tempo (minuti)
Lasagne	4 - 5	120 - 130	2	180 - 190	50 - 55
Pasta al forno	3 - 4	120 - 130	2	180 - 190	35 - 40
CARNE
Arrosto di tacchino	2 - 3	180	2	190	120 - 140
Lonza di maiale	2	180	2	190	90 - 100
Coniglio arrosto (a pezzi)	1 - 1,5	160	2	180	80 - 85
Costine (striscia unita)	1,5 - 1,8	160	2	190	65 - 75
Cosciotto di agnello ben cotto	2	160	2	190	85 - 95
IMPASTI
Panini	150gr. cad.	100	2	180	20 - 24
Pane (pagnotta)	0,8	100 - 130	2	180	35 - 40
Focaccia	1,5 - 2	80 - 100	3	180 - 190	20 - 25
PESCE FRESCO
Branzino	0,8 - 1	120	2	180	35 - 38
Coda di rospo (intera)	0,8 - 1	100	2	200	40 - 45
VERDURE
Patate arrosto	1,5	80 - 100	2	200	30 - 35
Verdure miste arrosto	1,5	80 - 100	2	200	25 - 30

RISCALDAMENTO PIETANZA

Pasta	4 - 5	100 - 110	2	120	20 - 30
Arrosto a fette/costine	0,5	100 - 110	2	120	15 - 25
Pane	0,5	100 - 110	2	120	10 - 15
Strudel	1	100 - 110	2	120	15 - 20

DOLCI

Ciambella	1	80 - 100	2	160	45 - 50
Strudel	0,8 - 1	80 - 100	2	170	30 - 35
Muffin	50 gr ogni pirottino	80	2	150 - 160	15 - 20
Pan di spagna	1	80 - 100	2	150	55 - 60
Biscotti (spessore 0,5 cm)	totale impasto 0,5	80 - 100	2	160 - 170	13 - 15

Le quantità d'acqua consigliate in tabella possono variare in base al tipo di alimento, il peso e la durata di cottura.
Il preriscaldamento è sempre previsto in funzione Direct Steam.
Arrosti, verdure e patate durante la cottura vanno mescolate e/o girate per avere una rosolatura uniforme su tutti i lati.
I tempi indicati in tabella non comprendono il preriscaldamento e sono indicativi.

4 Pulizia e manutenzione

Avvertenze

Uso non corretto Rischio di danni alle superfici

• Non utilizzare getti di vapore per pulire l'apparecchio.
• Sulle parti in acciaio o trattate superficialmente con finiture metalliche (ad es. anodizzazioni, nichelature, cromature) non utilizzare prodotti per la pulizia contenenti cloro, ammoniaca o candeggina.
• Sulle parti in vetro non utilizzare detergenti abrasivi o corrosivi (es. prodotti in polvere, smacchiatori e spugnette metalliche).
• Non utilizzare materiali ruvidi, abrasivi o raschietti metallici affilati.
• Non lavare in lavastoviglie i componenti rimovibili come le griglie del piano, le corone spartifiamma e i cappellotti.

Si consiglia l'utilizzo di prodotti per la pulizia distribuiti dal costruttore.

Pulizia delle superfici

Per una buona conservazione delle superfici occorre pulirle regolarmente al termine di ogni utilizzo, dopo averle lasciate raffreddare.

Pulizia ordinaria giornaliera

Usare sempre e solo prodotti specifici che non contengano abrasivi o sostanze acide a base di cloro.

Versare il prodotto su un panno umido e passare sulla superficie, risciacquare accuratamente e asciugare con uno straccio morbido o con un panno in microfibra.

Macchie di cibo o residui

Evitare nel modo più assoluto l'uso di spugne in acciaio e raschietti taglienti per non danneggiare le superfici.

Usare i normali prodotti, non abrasivi, eventualmente con l'ausilio di utensili in legno o materiale plastico. Risciacquare accuratamente e asciugare con uno straccio morbido o con un panno in microfibra.

Evitare di lasciar seccare all'interno dell'apparecchio residui di cibo a base zuccherina (es. marmellata). perché potrebbero rovinare lo smalto all'interno dell'apparecchio.

Dopo le operazioni di pulizia occorre asciugare accuratamente l'apparecchio in quanto colate di detergenti o acqua potrebbero comprometterne il corretto funzionamento e il suo aspetto estetico.

4.1 Pulizia del piano cottura

Griglie del piano cottura

Estrarre le griglie e pulirle in acqua tiepida e detersivo non abrasivo. Togliere con cura ogni incrostazione. Asciugarle e riposizionarle sul piano cottura.

Il continuo contatto delle griglie con la fiamma può provocare nel tempo un'alterazione dello smalto in prossimità delle aree esposte al calore. Si tratta di un fenomeno del tutto naturale che non pregiudica affatto la funzionalità di questo componente.

Corone spartifiamma e cappellotti

Le corone spartifiamma ed i cappellotti sono estraibili per facilitarne la pulizia. Lavarli in acqua calda e detersivo non abrasivo. Togliere con cura ogni incrostazione e attendere che siano perfettamente asciutti. Rimontare le corone spartifiamma, assicurandosi che siano posizionate nelle proprie sedi con i rispettivi cappellotti.

Candelette e termocoppie

Per un buon funzionamento, le candelette d'accensione e le termocoppie devono essere sempre ben pulite. Controllarle frequentemente e se necessario pulirle con uno straccio umido. Eventuali residui secchi vanno rimossi con uno stecchino di legno o un ago.

Manopole

Per la pulizia delle manopole non utilizzare prodotti aggressivi contenenti alcool o prodotti per la pulizia dell'acciaio e del vetro, poiché potrebbero provocare danni permanenti.

Le manopole vanno pulite con un panno morbido, inumidito con acqua tiepida ed asciugate accuratamente. Possono essere estratte tirandole dalla loro sede.

Pulizia del coperchio in vetro

Per facilitare le operazioni di pulizia, il coperchio è estraibile dalle cerniere.

1. Posizionare il coperchio in posizione di chiuso.

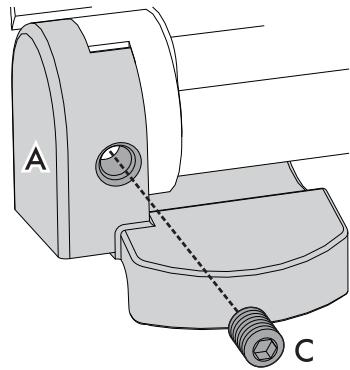

2. Svitare le viti posizionate sul retro delle cerniere.
3. Aprirlo e sollevarlo verso l'alto.
4. Effettuare la pulizia.
5. Riposizionare il coperchio inserendolo nelle guide. Avvitare le viti di fissaggio delle cerniere in posizione chiuso.

Nel caso in cui dei liquidi cadano sul coperchio chiuso, rimuoverli accuratamente con uno straccio prima di aprirlo.

4.2 Pulizia della porta

Smontaggio della porta

Per facilitare le operazioni di pulizia è consigliabile rimuovere la porta e posizionarla su un canovaccio.

Per rimuovere la porta, procedere come segue:

1. Aprire completamente la porta e inserire due pernetti nei fori delle cerniere indicati in figura.

1. Afferrare la porta ai due lati con entrambe le mani, sollevarla verso l'alto formando un angolo di circa 30° ed estrarla.

1. Per rimontare la porta inserire le cerniere nelle apposite fessure poste sul forno assicurandosi che le scanalature A si appoggino completamente alle fessure. Abbassare la porta verso il basso e una volta posizionata rimuovere i pernetti dai fori delle cerniere.

Pulizia dei vetri porta

Si consiglia di mantenere i vetri porta sempre ben puliti. Utilizzare carta assorbente da cucina. In caso di sporco persistente, lavare con una spugna umida e detergente comune.

Smontaggio dei vetri interni

Per facilitare le operazioni di pulizia, i vetri interni che compongono la porta possono essere smontati.

1. Aprire la porta.

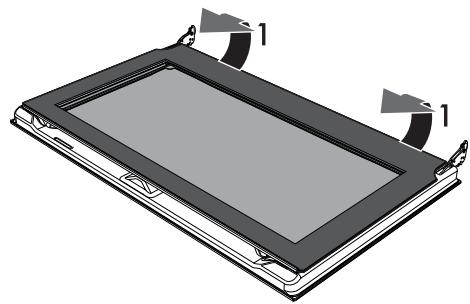

2. Posizionare i ganci di bloccaggio nei fori delle cerniere in modo da impedire la chiusura accidentale della porta.
3. Tirare delicatamente il vetro interno verso l'alto nella parte posteriore seguendo il movimento indicato dalle frecce (1).

1. Sfilare il vetro interno dal listello anteriore (2) per rimuoverlo dalla porta.

1. Rimuovere il vetro intermedio sollevandolo verso l'alto.

1. Pulire il vetro esterno e quelli rimossi in precedenza. Utilizzare carta assorbente da cucina. In caso di sporco persistente lavare con una spugna umida e detergente neutro.

1. Al termine delle operazioni di pulizia, reinserire il vetro intermedio nell'apposito alloggio nella porta.
2. Per riposizionare il vetro interno, infilare la parte superiore nel listello della porta ed incastrare i 2 perni posteriori nelle loro sedi mediante una leggera pressione.

4.3 Pulizia del vano cottura

Per una buona conservazione del vano cottura occorre pulirlo regolarmente dopo averlo lasciato raffreddare.

Evitare di lasciar seccare all'interno del vano cottura residui di cibo perché potrebbero rovinare lo smalto.

Prima di ogni pulizia estrarre tutte le parti rimovibili.

Per facilitare le operazioni di pulizia, si consiglia di smontare:

• la porta
  • i telai supporto griglie/teglie
• la guarnizione

In caso di utilizzo di prodotti di pulizia specifici, si consiglia di far funzionare il forno alla massima temperatura per circa 15/20 minuti, al fine di eliminare eventuali residui.

Pulizia della vaschetta di evaporazione e del coperchio

Si raccomanda di pulire e asciugare bene la vaschetta di evaporazione e il coperchio forato al termine di ogni cottura Direct Steam.

Si possono utilizzare prodotti per la pulizia di uso comune; evitare prodotti troppo aggressivi e/o acidi.

Il coperchio e la vaschetta possono essere lavati in lavastoviglie.

Nel caso si dovessero formare incrostazioni calcaree, utilizzare un detergente anticalcare per superfici in acciaio.

Pulizia della parte inferiore

Al termine di ogni cottura Direct Steam si consiglia di pulire e asciugare la parte inferiore della cavità di cottura:

1. Rimuovere in successione il coperchio forato (1), la vaschetta di evaporazione (2) e il fondo (3); il fondo deve essere sollevato di qualche millimetro e poi estratto verso l'esterno.

1. Sollevare delicatamente di qualche centimetro verso l'alto l'estremità della resistenza inferiore e pulire il fondo del forno.

Una volta terminata la pulizia, appoggiare la resistenza sulla sua sede. Prima di reinserire gli accessori rimossi in precedenza, attendere che il vano cottura sia completamente asciutto.

Rimozione dei telai supporto griglie/teglie

La rimozione dei telai supporto griglie/teglie permette un'ulteriore facilità di pulizia delle parti laterali.

Per rimuovere i telai supporto griglie/teglie:

- Tirare il telaio verso l'interno del vano cottura in modo da sganciarlo dall'incastro A, successivamente sfilarlo dalle sedi poste sul retro B.

- Al termine della pulizia ripetere le operazioni appena descritte per riposizionare i telai supporto griglie/teglie.

4.4 Manutenzione straordinaria

Sostituzione della lampada di illuminazione interna

Parti sotto tensione elettrica Pericolo di folgorazione

- Disattivare l'alimentazione elettrica dell'apparecchio.

Il vano cottura è dotato di una lampada da 40W.

1. Rimuovere tutti gli accessori all'interno del vano cottura.
2. Rimuovere i telai di supporto griglie/teglie.
3. Rimuovere il coperchio della lampada tramite un utensile (ad esempio un cacciavite).

Fare attenzione a non graffiare lo smalto della parete del vano cottura.

1. Sfilare e rimuovere la lampada.

Non toccare la lampada alogena direttamente con le dita, ma munirsi di una copertura isolante.

1. Inserire la lampada nuova.
2. Rimontare il coperchio. Lasciare la sagomatura interna del vetro (A) rivolta verso la porta.

1. Premere a fondo il coperchio in modo che aderisca perfettamente al portalampada.

Smontaggio e montaggio della guarnizione

Per smontare la guarnizione:

- Sganciare i ganci posizionati ai 4 angoli ed al centro e tirare verso l'esterno la guarnizione.

Per montare la guarnizione:

- Agganciare i ganci posizionati ai 4 angoli ed al centro della guarnizione.

Consigli per la manutenzione della guarnizione

La guarnizione deve essere morbida ed elastica.

- Per mantenere pulita la guarnizione utilizzare una spugna non abrasiva e lavare con acqua tiepida.

5 Installazione

5.1 Collegamento gas

Fuga del gas Pericolo di esplosione

• Dopo ogni intervento, verificare che la coppia di serraggio delle connessioni gas sia compresa tra 10 Nm e 15 Nm.
• Dove richiesto, utilizzare un regolatore di pressione conforme alla norma vigente.
• Ad installazione completata, verificare eventuali perdite con una soluzione saponosa, mai con una fiamma.
• La messa in opera con tubo flessibile dovrà essere effettuata in modo che la lunghezza della tubatura non superi 2 metri di estensione massima per i tubi flessibili in acciaio.
• I tubi non devono venire a contatto con parti mobili e non devono essere schiacciati.
• Le condizioni di regolazione per questo elettrodomestico sono riportate sull'etichetta regolazione gas.

Informazioni generali

Il collegamento alla rete del gas può essere effettuato con un tubo flessibile in acciaio a parete continua nel rispetto delle prescrizioni stabilite dalla norma vigente. L'apparecchio è collaudato a gas metano G20 (2H) alla pressione di 20 mbar. Per l'alimentazione con altri tipi di gas, vedere al capitolo "5.2 Adattamento ai diversi tipi di gas". Il raccordo di entrata del gas è filettato ½" gas esterno (ISO 228-1).

Allacciamento con tubo flessibile in acciaio

Eseguire il collegamento alla rete del gas utilizzando un tubo flessibile in acciaio a parete continua conforme alle caratteristiche indicate dalla norma vigente. Avvitare accuratamente il raccordo 3 al raccordo gas 1 dell'apparecchio interponendo sempre la guarnizione 2 in dotazione.

Allacciamento con tubo flessibile in acciaio con attacco a baionetta

Eseguire il collegamento alla rete del gas utilizzando un tubo flessibile in acciaio con attacco a baionetta conforme a B.S. 669. Applicare del materiale isolante sul filetto del tubo gas 4 ed avvitarvi l'adattatore 3. Avvitare il blocco al raccordo mobile 1 dell'apparecchio interponendo sempre la guarnizione 2 in dotazione.

Allacciamento al gas liquido

Utilizzare un regolatore di pressione e realizzare il collegamento sulla bombola nel rispetto delle prescrizioni stabilite dalle norme vigenti.

La pressione di alimentazione deve rispettare i valori indicati nella tabella "Tipologie di gas e Paesi di appartenenza".

Allacciamento con tubo flessibile in acciaio con raccordo conico

Eseguire il collegamento alla rete del gas utilizzando un tubo flessibile in acciaio a parete continua conforme alle caratteristiche indicate dalla norma vigente. Avvitare accuratamente il raccordo 3 al raccordo gas 1 (filetto ½" ISO 228-1) dell'apparecchio interponendo sempre la guarnizione 2 in dotazione. Applicare del materiale isolante sul filetto del raccordo 3, dopodichè avvitare il tubo flessibile in acciaio 4 al raccordo 3.

Ventilazione nei locali

L'apparecchio deve essere installato in locali permanentemente ventilati, come previsto dalle norme vigenti. Nel locale in cui è installato l'apparecchio deve poter affluire tanta aria quanta ne viene richiesta dalla regolare combustione del gas e dal necessario ricambio del locale stesso. Le prese di immissione aria, protette da griglie, devono essere opportunamente dimensionate secondo le norme vigenti e collocate in modo da non essere ostruite, neppure in parte.

Il locale deve essere mantenuto adeguatamente ventilato per eliminare il calore e l'umidità prodotti dalle cotture: in particolare, dopo un uso prolungato, è consigliabile aprire una finestra o aumentare la velocità di eventuali ventilatori.

Scarico dei prodotti della combustione

Questo elettrodomestico non è collegato ad un dispositivo di scarico dei prodotti della combustione. Deve essere installato e collegato in accordo con le attuali normative di installazione. Deve essere prestata particolare attenzione ai relativi requisiti in materia di ventilazione.

Lo scarico dei prodotti della combustione può essere assicurato tramite cappe collegate ad un camino a tiraggio naturale di sicura efficienza oppure mediante aspirazione forzata. Un efficiente sistema di aspirazione richiede un'accurata progettazione da parte di uno specialista abilitato ad eseguirlo, nel rispetto delle posizioni e le distanze indicate dalle norme.

Al termine dell'intervento l'installatore dovrà rilasciare il certificato di conformità.

1 Evacuazione a mezzo di una cappa
2 Evacuazione in assenza di una cappa

A Evacuazione in camino singolo a tiraggio naturale
B Evacuazione in camino singolo con elettroventilatore
C Evacuazione direttamente in atmosfera esterna con elettroventilatore a parete o a vetro
D Evacuazione direttamente in atmosfera esterna a parete

Aria

Prodotti della combustione

Elettroventilatore

5.2 Adattamento ai diversi tipi di gas

Installazione non corretta Pericolo di malfunzionamento

- In caso di adattamento al Gas Città G110 – 8 mbar (categoria 1a) non utilizzare i bruciatori in dotazione, ma richiedere l'apposito kit bruciatori G110 presso il Servizio di Assistenza Tecnica.

Nel caso di funzionamento con altri tipi di gas occorre sostituire gli ugelli sui bruciatori e regolare la fiamma minima dei rubinetti gas.

Sostituzione ugelli

1. Rimuovere le griglie, i cappellotti e le corone spartifiamma per accedere alle coppe dei bruciatori.

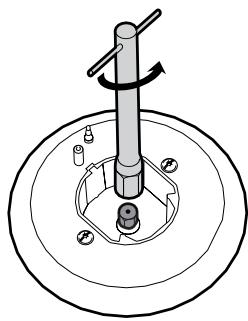

2. Sostituire gli ugelli tramite una chiave a tubo di 7 secondo il gas da impiegare (vedi "Tipologie di gas e Paesi di appartenenza").

1. Riposizionare correttamente i bruciatori nelle sedi appropriate.

Regolazione del minimo per gas metano o città

Accendere il bruciatore e portarlo sulla posizione minima. Estrarre la manopola del rubinetto gas e agire sulla vite di regolazione a lato dell'astina del rubinetto (a seconda dei modelli), fino ad ottenere una fiamma minima regolare.

Rimontare la manopola e verificare la stabilità della fiamma del bruciatore. Ruotare rapidamente la manopola dalla posizione di massimo a quella di minimo: la fiamma non dovrà spegnersi. Ripetere l'operazione su tutti i rubinetti gas.

Regolazione del minimo per gas liquido

Avvitare completamente in senso orario la vite alloggiata a lato dell'astina del rubinetto.

Dopo l'adattamento ad un gas differente da quello regolato in fabbrica, sostituire l'etichetta regolazione gas applicata ad esso con quella corrispondente al nuovo gas. L'etichetta è inserita all'interno della busta ugelli (ove presente).

Lubrificazione dei rubinetti gas

Col tempo può accadere che i rubinetti gas presentino difficoltà di rotazione bloccandosi. Provvedere alla loro pulizia interna e sostituirne il grasso lubrificante.

La lubrificazione dei rubinetti gas deve essere eseguita da un tecnico specializzato.

Tipologie di gas e Paesi di appartenenza

Tipologia di gas

IT

GB-IE

FR-BE

DE

AT

NL

ES

PT

SE

RU

DK

PL

HU

1 Gas Metano G20

G20

20 mbar

●

●

●

●

●

●

●

●

●

●

G20/25

20/25 mbar

●

2 Gas Metano G20

G20

25 mbar

●

3 Gas Metano G25

G25

25 mbar

●

G25.3

25 mbar

●

4 Gas Metano G25.1

G25.1

25 mbar

●

5 Gas MetanoG25

G25

20 mbar

●

6 Gas Metano G2.350

G2.350

13 mbar

●

7 Gas Liquido G30/31

G30/31

28/37 mbar

●

●

●

●

G30/31

30/37 mbar

●

●

G30/31

30/30 mbar

●

●

●

8 Gas Liquido G30/31

G30/31

37 mbar

●

9 Gas Liquido G30/31

G30/31

50 mbar

●

●

10 Gas Città G110

G110

8 mbar

●

●

●

In base al paese d'installazione è possibile individuare le tipologie di gas disponibili. Riferirsi al numero dell'intestazione per individuare nelle "Tipologie di gas e Paesi di appartenenza" i valori corretti.

Tabelle caratteristiche bruciatori ed ugelli

1 Gas Metano G20	AUX	SR	R	UR
Portata termica nominale (kW)	1.0	1.8	2.9	4.0
Diametro ugello (1/100 mm)	72	94	115	145
Precamera (stampata su ugello)	(X)	(Y)	(Y)	(Z)
Portata ridotta (W)	400	500	800	1600
2 Gas Metano G20	AUX	SR	R	UR
Portata termica nominale (kW)	1.0	1.8	2.9	4.0
Diametro ugello (1/100 mm)	72	94	113	135
Precamera (stampata su ugello)	(X)	(Z)	(H8)	(S)
Portata ridotta (W)	400	500	800	1600
3 Gas Metano G25	AUX	SR	R	UR
Portata termica nominale (kW)	1.0	1.8	2.8	4.0
Diametro ugello (1/100 mm)	72	94	115	148
Precamera (stampata su ugello)	(X)	(Y)	(Y)	(F3)
Portata ridotta (W)	400	500	800	1600
4 Gas Metano G25.1	AUX	SR	R	UR
Portata termica nominale (kW)	1.0	1.8	2.9	4.0
Diametro ugello (1/100 mm)	77	100	134	152
Precamera (stampata su ugello)	(F1)	(Y)	(F3)	(F3)
Portata ridotta (W)	400	500	800	1600
5 Gas Metano G25	AUX	SR	R	UR
Portata termica nominale (kW)	1.0	1.8	2.9	3.9
Diametro ugello (1/100 mm)	77	100	134	152
Precamera (stampata su ugello)	(F1)	(Y)	(F3)	(F3)
Portata ridotta (W)	400	500	800	1600
6 Gas Metano G2.350	AUX	SR	R	UR
Portata termica nominale (kW)	1.0	1.8	2.9	4.0
Diametro ugello (1/100 mm)	94	120	165	210
Precamera (stampata su ugello)	(Y)	(Y)	(F3)	(H3)
Portata ridotta (W)	400	500	800	1600
7 Gas Liquido G30/31	AUX	SR	R	UR
Portata termica nominale (kW)	1.0	1.75	2.9	4.0
Diametro ugello (1/100 mm)	50	65	85	102
Precamera (stampata su ugello)	-	-	-	-
Portata ridotta (W)	400	500	800	1600
Portata nominale G30 (g/h)	73	127	211	291
Portata nominale G31 (g/h)	71	125	207	286
8 Gas Liquido G30/31	AUX	SR	R	UR
Portata termica nominale (kW)	1.0	1.8	2.9	4.0
Diametro ugello (1/100 mm)	50	65	81	94
Precamera (stampata su ugello)	-	-	-	-
Portata ridotta (W)	450	550	800	1600
Portata nominale G30 (g/h)	73	131	211	291
Portata nominale G31 (g/h)	71	129	207	286
9 Gas Liquido G30/31	AUX	SR	R	UR
Portata termica nominale (kW)	1.0	1.8	2.9	3.8
Diametro ugello (1/100 mm)	43	58	74	77
Precamera (stampata su ugello)	(H2)	(M)	(Z)	(F4)
Portata ridotta (W)	400	500	800	1600
Portata nominale G30 (g/h)	73	131	211	291
Portata nominale G31 (g/h)	71	129	207	286
10 Gas Città G110	AUX	SR	R	UR
Portata termica nominale (kW)	1.0	1.8	2.8	3.8
Diametro ugello (1/100 mm)	145	185	260	340
Precamera (stampata su ugello)	(/8)	(/2)	(/3)	(/13)
Portata ridotta (W)	400	500	800	1400

Gli ugelli non in dotazione sono reperibili presso i centri di assistenza autorizzati.

ATTENZIONE: In caso di adattamento al Gas Città G110 - 8 mbar (categoria 1a) non utilizzare i bruciatori in dotazione, ma richiedere l'apposito kit bruciatori G110 presso il Servizio di Assistenza Tecnica.

5.3 Posizionamento

Apparecchio pesante Pericolo di ferite da schiacciamento

- Posizionare l'apparecchio nel mobile con l'aiuto di una seconda persona.

Pressione sulla porta aperta Rischio di danni all'apparecchio

• Non usare la porta aperta come leva per posizionare l'apparecchio nel mobile.
• Non esercitare pressioni eccessive sulla porta aperta.

Sviluppo di calore durante il funzionamento dell'apparecchio Rischio di incendio

- Impiallacciature, collanti o rivestimenti plastici sui mobili adiacenti devono essere termoresistenti (non inferiore a 90°C).

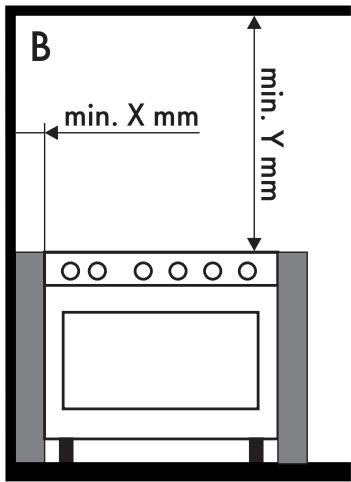

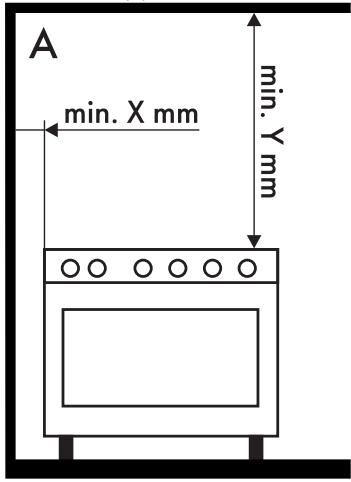

Questo apparecchio può essere accostato a pareti di cui una superi in altezza il piano di lavoro, ad una distanza minima di X mm dal fianco dell'apparecchio, come illustrato nelle figure "A" e "C" relative alle classi d'installazione.

I pensili posizionati sopra il piano di lavoro dell'apparecchio devono avere da esso una distanza minima pari a Y mm. Qualora venga installata una cappa aspirante sopra il piano cottura, fare riferimento al manuale istruzioni della cappa per rispettare la distanza corretta.

X	150 mm
Y	750 mm

Questo apparecchio, a seconda del tipo d'installazione, appartiene alla classi:

A - Classe 1
(Apparecchio libera installazione)

B - Classe 2 sottoclasse 1 (Apparecchio incassato)

C - Classe 2 sottoclasse 1 (Apparecchio incassato)

L'apparecchio deve essere installato da un tecnico qualificato e secondo le norme vigenti.

Ingombri dell'apparecchio

A	900 mm
B	600 mm
C1	min. 150 mm
D	900 - 915 mm
H	750 mm
I	450 mm
L2	900 mm

1 Distanza minima dalle pareti laterali o da altri materiali infiammabili.
² Larghezza minima del cabinet (=A).

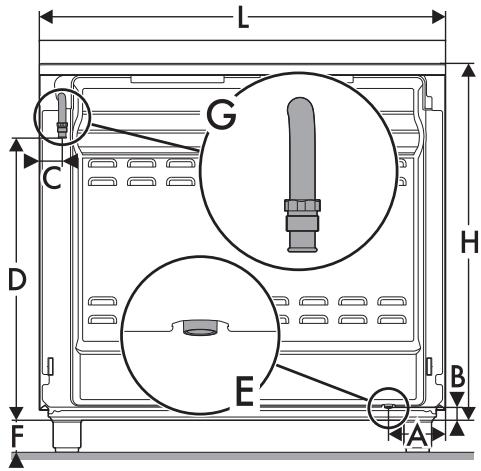

Dimensioni dell'apparecchio: ubicazione allacciamenti gas ed elettrico (mm)

A	124
B	38
C	42
D	634
F	min. 70 - max. 110
H	776
L	898

E = Collegamento elettrico

G = Collegamento gas

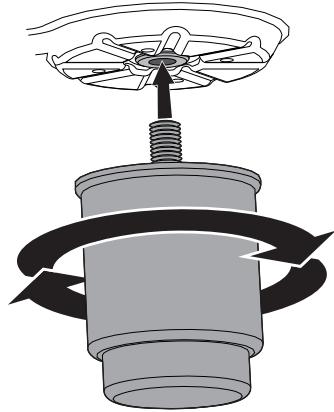

Posizionamento e livellamento

Apparecchio pesante Rischio di danni all'apparecchio

- Inserire prima i piedini anteriori e successivamente quelli posteriori.

Dopo aver proceduto al collegamento elettrico, avvitare i quattro piedini in dotazione all'apparecchio.

Per una maggior stabilità è indispensabile che l'apparecchio sia correttamente livellato al suolo.

Avvitare o svitare il piedino nella parte inferiore fino a livellare e stabilizzare l'apparecchio al suolo.

Fissaggio al muro

Al fine di evitare il ribaltamento dell'apparecchio, i dispositivi di stabilizzazione devono essere installati.

1. Avvitare la piastrina di fissaggio al muro sul retro dell'apparecchio.

1. Regolare l'altezza dei 4 piedini.

1. Assemblare la staffa di fissaggio.

1. Allineare la base del gancio della staffa di fissaggio con la base del taglio della piastrina di fissaggio al muro.

1. Allineare la base della staffa di fissaggio fino a terra e stringere le viti per fissare le misure.

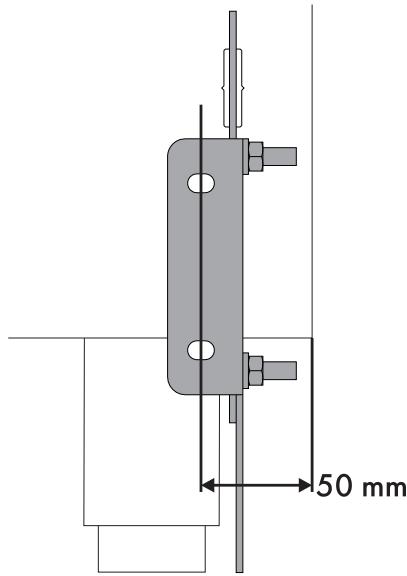

1. Considerare la distanza di 50 mm. dal fianco dell'apparecchio ai fori della staffa.

1. Spostare la staffa sulla parete e segnare la posizione dei fori da praticare nel muro.

1. Dopo aver eseguito i fori sulla parete, utilizzare dei tasselli con viti per fissare la staffa al muro.
2. Spingere la cucina verso la parete e contemporaneamente inserire la staffa nella piastrina fissata sulla parte posteriore dell'apparecchio.

Montaggio del coperchio

1. Montare i due supporti A e fissarli da sotto il piano cottura con le apposite viti B.

1. Inserire dall'alto il coperchio parallelamente ai due supporti A.

1. Abbassare il coperchio sul piano cottura.

1. Fissare il coperchio al piano cottura tramite le viti C inserite nella parte posteriore dei due supporti A.

5.4 Collegamento elettrico

Tensione elettrica Pericolo di folgorazione

• Far eseguire il collegamento elettrico a personale tecnico abilitato.
• Munirsi di dispositivi di protezione individuale.
• È obbligatorio il collegamento di terra secondo le modalità previste dalle norme di sicurezza dell'impianto elettrico.
• Disattivare l'alimentazione elettrica generale.
• Non tirare mai il cavo per staccare la spina.
• Utilizzare cavi resistenti alla temperatura di almeno 90 °C.
• La coppia di serraggio delle viti dei conduttori di alimentazione della morsettiera dev'essere pari a 1,5-2 Nm.

Informazioni generali

Controllare che le caratteristiche della rete elettrica siano adatte ai dati riportati sulla targhetta.

La targhetta di identificazione, con i dati tecnici, il numero di matricola e la marcatura è visibilmente posizionata sull'apparecchio.

La targhetta non deve mai essere rimossa.

Provvedere al collegamento di terra con un cavo più lungo degli altri di almeno 20 mm.

L'apparecchio può funzionare nei seguenti modi:

- 220-240 V 1N\~

Cavo tripolare 3 x 1,5 mm².

I valori indicati si riferiscono alla sezione del conduttore interno.

I cavi di alimentazione sono dimensionati tenendo in considerazione il fattore di contemporaneità (in conformità alla norma EN 60335-2-6).

Collegamento fisso

Prevedere sulla linea di alimentazione un dispositivo che assicuri la disconnessione dalla rete onnipolare, con una distanza di apertura dei contatti che consenta la disconnessione completa nelle condizioni della categoria di sovratensione III, in conformità con le regole di installazione.

Collegamento con spina e presa

Controllare che spina e presa siano dello stesso tipo.

Evitare l'utilizzo di riduzioni, adattatori o derivatori in quanto potrebbero provocare riscaldamenti o bruciature.

5.5 Per l'installatore

• La spina deve rimanere accessibile dopo l'installazione. Non piegare o intrappolare il cavo di collegamento alla rete elettrica.
• L'apparecchio deve essere installato secondo gli schemi di installazione.
• Non tentare di svitare o sforzare il gomito filettato del raccordo. Si rischia di danneggiare questa parte dell'apparecchio, che può invalidare la garanzia del produttore.
• Su tutte le connessioni, utilizzare acqua e sapone per verificare le perdite di gas. NON usare fiamme libere per rilevare eventuali perdite.
• Accendere tutti i bruciatori singolarmente e contemporaneamente per garantire il corretto funzionamento della valvola del gas, del bruciatore e dell'accensione.
• Ruotare le manopole dei bruciatori sulla posizione fiamma minima e osservare la stabilità della fiamma per ogni bruciatore, singolarmente e tutti insieme.
• Nel caso in cui l'apparecchio non funzioni correttamente dopo aver effettuato tutte le verifiche, fare riferimento al Centro di Assistenza Autorizzato nella vostra zona.
• Quando l'apparecchio è correttamente installato, si prega di istruire l'utente sul corretto metodo di funzionamento.
