GEBRUIKSAANWIJZING C320BEE NAD

Gebruikershandleiding

Manual del Nombre

Gooi het apparaat aan het einde van zichn bruikbare leven Niet bij het gewone huisvuil maar breng het waar een inzamelpunt waar elektrische en elektronische apparatuur worden ingezameld voor recycling. Het symbool op het product, de gebruikershandleiding en de verpakking maakt u hierop attent.

De materialen konnen opniew worden gebruikt in overeenstemming met de markeringen die erop zich aangebracht. Door middel van hergebruik, recycling van grondstoffen of andere vormen van recycling van oude producten levert u een belangrijke bijdrage aan de bescherming van ons milieu.

De afdeling Informatie van uw (deel)gemeente kan u inlichtingen verstrekken over het inzamelpunt voor verantwoorde afvalverwerking.

VARNING! FÜR ATT UNDIVIKA RISKEN MED ELEKTRISKA STÖTAR FÄR APPARATEN INTE UTSÄTTAS FÜR REGN ELLER FUKT.

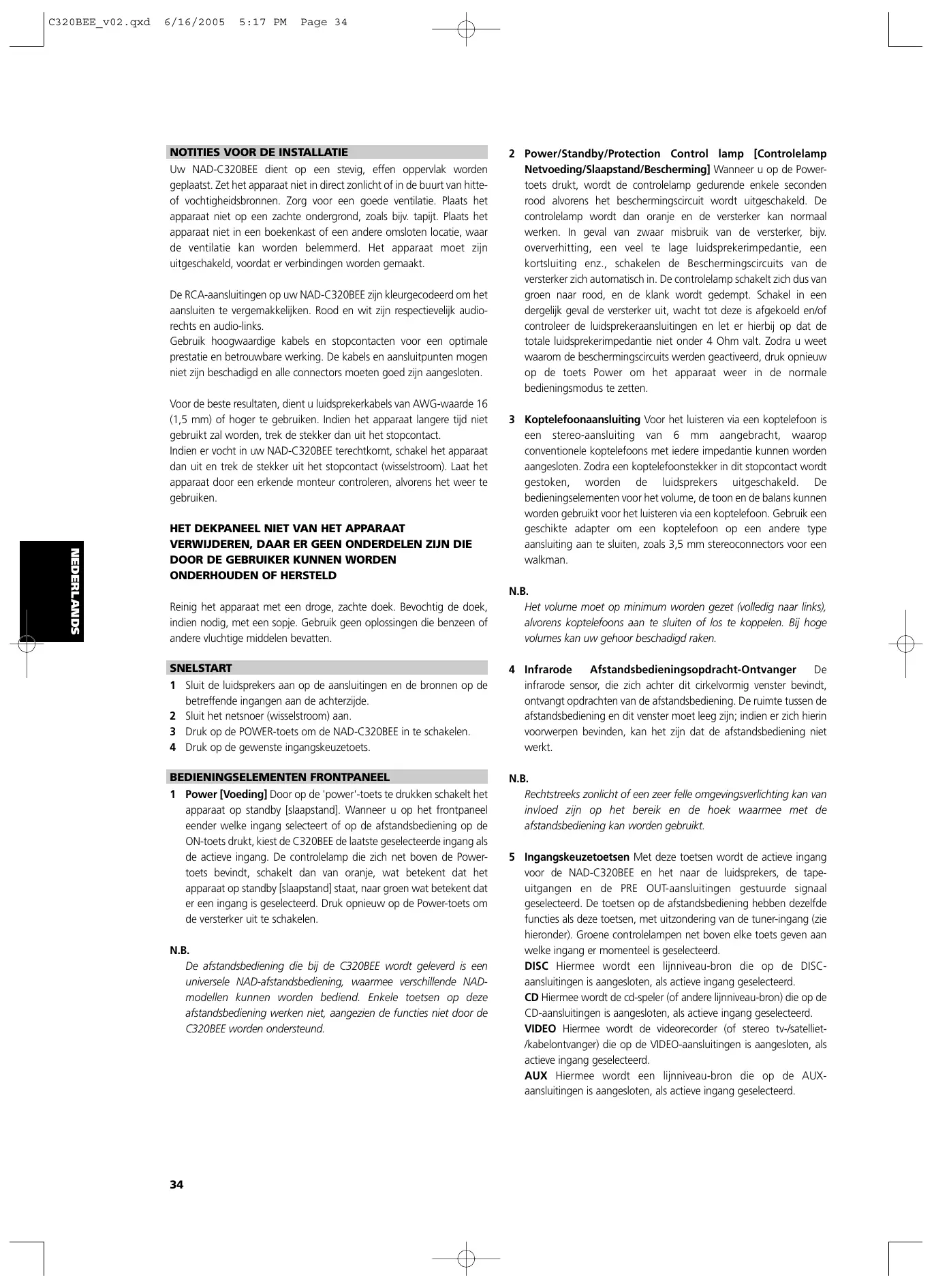

Uw NAD-C320BEE dient op een stevig, effen oppervlak worden geplaatst. Zet het apparaat Niet in direct zonlicht of in de buurt van hitte-of vochtigheidsbronnen. Zorg voor een goede ventilatie. Plaats het apparaat Niet op een zachte ondergrond, zoals bijv. tapijt. Plaats het apparaat Niet in een boekenkast of een andere omsloten locatie, waar de ventilatie kan worden belemmerd. Het apparaat要去 zijn uitgeschakeld, voordat er verbindingen worden gemaatk.

De RCA-aansluitingen op uw NAD-C320BEE zijn kleurgecodeerd om het aansluiten te vergemakkelijnen. Rood en witং respectievelijk audiorechts en audio-links.

Gebruik hoogwaardige kabels en stopcontacten voor een optimale prestatie en betrouwbare werkung. De kabels en aansluitpunten mogen Niet+zijn beschadigd en alle connectors要去en goed+zijn aangesloten.

Voor de Beste resultaten, dient u luidsprekerkabels van AWG-waarde 16 (1,5 mm) of hoger te gebruiken. Indien het apparaat langerearend nicht gebruikt za worden, trek de stekker dan UIT het stopcontact.

Indien er vocht in uw NAD-C320BEE terechtkomt, schakel het apparaat dan uit en trek de stekker uit het stopcontact (wisselstroom). Laat het apparaat door een erkende monteur controleren, alvorens het wee ter gebruiken.

HET DEKPANEEL NIET VAN HET APPARAAT VERWIJDEREN, DAAR ER GEEN ONDERDELEN ZIJN DIE DOOR DE GEBRUKER KUNNEN WORDEN ONDERHOUDEN OF HERSTELD

Reinig het apparaat met een droge, zachte doek. Bevochtig de doek, indien nodig, met een sopje. Gebruik geen oplossingen die benzeen of andere vluchtige middelen bevatten.

SNELSTART

1 Sluit de luidspekters aan op de aansluitingen en de bronnen op de betreffende ingangen aan dechterzijde.
2 Sluit het netsnoer (wisselstroom) aan.
3 Druk op de POWER-toets om de NAD-C320BEE in te schakelen.
4 Druk op de gewenste ingangskeuzetoets.

BEDIENINGSELEMENTEN FRONTPANEL

1 Power [Voeding] Door op de 'power'-toets te drukken schakelt het apparaat op standby [slaapstand]. Wanner u op het frontpaneel eender welke ingang seleert of op de afstandsbediening op de ON-toets drukt, kiest de C320BEE de LASTe geselecteerde ingang als de actieve ingang. De controlamp die zich net boven de Power-toets bevindt, schakelt dan van oranje, wat betekent dat het apparaat op standby [slaapstand] staat, maar groen wat betekent dat er een ingang is geselecteerd. Druk opnieuw op de Power-toets om de versterker uit te schakelen.

N.B.

De afstandsbediening die bij de C320BEE worden geleverd is een universele NAD-afstandsbediening, waarmee verschillende NAD-modellen nutzen worden bediend. Enkele toetsen op deze afstandsbediening werken Niet, aangezien de functies Niet door de C320BEE worden ondersteund.

2 Power/Standby/Protection Control lamp [Controleamp Netvoeding/Slaapstand/Bescherming] Wanneru op de Powertoets drukt, worden de controelamp gedurende enkele seconden rood alvorens het beschemmingscircuit worden uitgeschakeld. De controelamp worden dan oranje en de versterker kan normal werken. In geval van zwaar misbruik van de versterker, bijv. oververhitting, een veel te lage luidsprekerimpedantie, een kortsluiting enz., schakelen de Beschemmingscircuits van de versterker zich automatisch in. De controlamp schakelt zich dus van groen maar rood, en de klank worden gedempt. Schakel in een dergelijk geval de versterker uit, wacht tot deze is afgekoeld en/of controllerer de luidsprekeraansluitingen en let er hierbij op dat de totale luidsprekerimpedantie Niet onder 4 Ohm valt. Zodra u weet waarom de beschemmingscircuits werden geactiveerd, druk opnieuw op de toets Power om het apparaat weein in de normale bedieningsmodus tezetten.
3 Koptelefoonaansluiting Voor het luisteren via een koptelefoo in een stereo-aansluiting van 6 mm aangebracht, waarop conventionele koptelefoons met iedere impedantie kutnen worden aangesloten. Zodra een koptelefoonstekker in dit stopcontact worden gestoken, worden de luidsprekers uitgeschakeld. De bedieningselementen voor het volume, de toon en de balans kutnen worden gebruikt voor het luisteren via een koptelefoo. Gebruik een geschikte adapter om een koptelefoo op een andere type aansluiting aan te sluiten, zoals 3,5 mm stereoconnectors voor een walkman.

N.B.

Het volume moet op minimum worden gezet (volledig maar links), alvorens koptelefoons aan te sluiten of los te koppelen. Bij hoge volumes kan uw gehoor beschadigd raken.

4 Infrarode Afstandsbedieningsopdracht-Ontvanger De infrarode sensor, die sich achter dit cirkelvormig venster bevindt, ontvangt opdrachten van de afstandsbediening. De ruimte:tussen de afstandsbediening en dit venster moet leeg zich; indien er zich hierin voorwerpen bevinden, kan het zich dat de afstandsbediening Niet werkt.

N.B.

Rechtstreeks zonlicht of een zeer felle omgevingsverlichting kan van invloed zich op het bereik en de hoek waarme met de afstandsbediening kan worden gebruikt.

5 Ingangskeuzetoetsen Met deze toetsen worden de actieve ingang voor de NAD-C320BEE en het waar de luidsprekers, de tapeuitgangen en de PRE OUT-aansluitingen gestuurde signal geselecteerd. De toetsen op de afstandsbediening hebben bezelfde functies als deze toetsen, met uitzondering van de tuner-ingang (zie hieronder). Groene controlampen net boven elke toets geben aan welke ingang er momenteel is gselecteerd.

DISC Hiermee worden een lijnniveau-bron die op de DISCAansluitingen is aangesloten, als actieve ingang geselecteerd.

CD Hiermee wordt de cd-speler (of andere lijniveau-bron) die op de CD-aansluitingen is aangesloten, als acteve ingang geselecteerd.

VIDEO Hiermee worden de videorecorder (of stereo tv-/satelliet/kabelontvanger) die op de VIDEO-aansluitingen is aangesloten, als actieve ingang geselecteerd.

AUX Hiermee worden een lijnniveau-bron die op de AUX-aansluitingen is aangesloten, als achieve ingang geselecteerd.

TUNER Hiermee wordt de tuner (of andere lijniveau-bron) die op de Tuner-aansluitingen is aangesloten, als actieve ingang geselecteerd. De afstandsbediening beschikt over afzonderlijke toetsen voor AM en FM; druk op eender welke toets om de tuner-ingang van de C320BEE te selecteren.

TAPE 2 Hiermee wordt Tape 2 als actieve ingang geselecteerd.

TAPE 1 Monitor Selecteert de uitgang van een cassetterecordier voor het spelen van cassettes of voor het monitoren van opnames die via de Tape 1-stopcontacten worden opgenomen. Druk eenmaal op de toets Tape 1 om tape 1 te selecteren en nogmaals om de normale ingangsselectie te hervatten.

Tape 1 is een bewakingsfunctie waarme de huidige ingangsselectie Niet worden opgeheven. Indien bijvoorbeeld de cd-speler de actieve ingang is wanner TEPE 1 wordt geselecteerd, dan blijft het cd-signal geselecteerd en worden het hier naansluitingen TAPE 2 en TAPE 1 OUTPUT gestuurd, maar het geluid van de recorder die op Tape 1 is aangesloten, is via de luidsprekers te horen. Erlicht een oranje controlamp op om aan te gezven dat Tape 1 is ingeschakeld, en de groene controlamp voor de actieve ingang blijft branden.

N.B.

De afstandsbediening die bij de C320BEE worden geleverd is een universe NAD-afstandsbediening, waarme verschillende NAD-modelellen können worden bediend. Enkele toetsen op deze afstandsbediening werken Niet, aangezien de functies Niet door de C320BEE worden ondersteund. Op de C320BEE werken de ingangskeuzetotoetsen Video 2 en Video 3 Niet.

6 Controlelamp Soft Clipping De groene controleamp van Soft Clipping toont aan dat de Soft Clipping-modus is geactiveerd. Zie "Aansluitingen中断paneel", paragraaf 12 "Soft Clipping" voormeer informatie.
7 Toonbedieningselementen Bass En Treble (Lage En Hoge Tonen) De NAD-C320BEE is uitgerust met draaiknoppen voor hogetonen (TREBLE) en lage tonen (BASS), waarmee de toonbalans van het system kan worden afgesteld. De 12-uurstand is de "ruststand", zonder versterking of verminding. Deze positie wordt door een inkeping aangegeven. Draai de knop rechtsom om de lage of hoge tonen te versterken. Draai de knop linksom voor meer Bass [lage tonen] of Treble [hoge tonen]. Deze draaiknoppen zijn Niet van invloed op opnames die via de tape-uitgangen zich gemaatkt, maar zich wil van invloed op het signal datং de voorversterkeruitgang (Pre Out)Gaat.
8 Tone Defeat De toets TONE DEFEAT schakelt het toonregelgedeelte van de NAD-C320BEE in of uit. Indien de toondraaiknuppen gewoonlijk Niet worden gezrukt en op 12 uur blijven staan, dan wordt aangeraden met deze schakelaar het toonregelgedeelte volledig uit te schaken. In de uit-stand zijn de toonregelcircuits actief. Wanner de schakelaar TONE DEFEAT worden "ingedrukt", wordt het toonregelgedeelte genedeerd.
9 Balance Het bedieningselement BALANCE regelt het evenwicht tussen de linker- en rechterluidsprekers. Op de 12-urstand is hetiveau maar de linker- en rechterkanalen gelijk. Deze stand worden door een inkeping aangegeven. Wanner de knop�ak rechts wordt gedraaid,.gaat de balans maar rechts. Wanner de knop�ak links wordt gedraaid,gaat de balans�ak links. De knop BALANCE is nicht van invloed op opnames die via de tape-uitgangen zich gemaakt, maar is wel van invloed op het signal dat�ak de voorversterkeruitgang (Pre Out)Gaat.

10 Volume Met de knop VOLUME worden de algemene geluidssterkte van de signalen maar de luidsprekers verhoogd. Dit worden door een motor aangedreten en kan met de afstandsbediening worden ingesteld. De knop VOLUME is Niet van invloed op opnames die via de tape-uitgangen� gemaakt, maar is wel van invloed op het signalat dat maar de voorversterkeruitgang (Pre Out) gaat.

Op de afstandsbediening, druk op de MUTE-toets [dempen] om de geluidssignalen maar de luidsprekers en koptelefoons tijdelijk uit te schaken. Deze modus worden aangegeven door de knipperende controelamp van de actieve ingang. Druk op de MUTE-toets [dempen] om de klank te herstellen. MUTE is Niet van invloed op opnames die via de Tape-uitgangen zijn gemaakt, maar is wel van invloed op het signalaal dat�n de voorversterkeruitgang (Pre Out) gaat.

1 Ir-Ingang / -Uitgang Deze ingang is verbonden aan de uitgang van een IR- (infrarode) repeater (Xantech of dergelijk), of de IR-uitgang van een ander apparaat zodate u de C320BEE op afstand kan bedieren. Deze uitgang is verbonden aan de ingang van een IR-(infrarode) repeater (Xantech of dergelijk), of de IR-ingang van een ander apparaat zodate u de andere apparaten kan bedieren met de afstandsbediening van de NAD-C320BEE. Vraag uw dealer of vakhandel voor meer informatie.
2 Disc-Ingang Ingang voor extra ingangssignalen op lijniveau,zoals een cd-speler, mini-disc-speler of het uitgangssignal van een spanningsverhogende versterker voor een platenspeler. Gebruik een dubbele RCA-naar-RCA kabel om de linker- en rechter-Audiouitgangen van het extra apparaat op deze ingang aan te sluiten.
3 CD-Ingang Ingang voor een cd-speler of een andere signaalbron op lijniveau. Gebruik een dubbele RCA-naar-RCA kabel om de linkerenrechtter-Audio-uitgangen van de cd-speler op deze ingang aan te sluiten. De NAD-C320BEE kan enkel de analoge signalen van uw cd-speler aanvaarden.
4 Video-Ingang Ingang voor het audio-signaal van een stereovideospeler (of stereo-TV-/Satelliet-/Kabel-receiver) of een andere audio-bron op lijniveau. Sluit de linker- en rechter-Audio-Uitgang van het apparaat met een dubbele RCA-naar-RCA-kabel aan op deze ingangen. N.B.: Dit zijn alleen audio-ingangen.
5 AUX-Ingang Ingang voor een bijkomende ingang op lijniveau, zoals bijv. een extra cd-speler. Gebruik een dubbele RCA-naar-RCA-kabel om de linker- en rechter-Audio- Uitgangen van het extra apparaat op deze ingang aan te sluiten.
6 Tuner-Ingang Ingang voor een tuner of een andere signaalbron op lijniveau. Gebruik een dubbele RCA-naar-RCA kabel om de linkerenrechtter-Audio-Uitgangen van de tuner op deze ingang aan te sluiten.
7 Tape 2 In/Uit Aansluitingen op een audio-cassetterecorder van eender welk type voor analoge opnames en analoge weergave. Gebruik dubbele RCA-naar-RCA kabels en sluit de linker- en rechter-Audio-Uitgang van de cassetterecorder aan op de aansluitingen TAPE 2 IN voor weergave en cassettebewaking. Sluit de linker- en rechter-Audio-Ingang van de cassetterecorder aan op de aansluitingen TAPE 2 OUT voor het opnemen.

8 Tape 1 In/Uit Aansluitingen op een audio-cassetterecorder van eender welk type voor analoge opnames en analoge weergave. Gebruik dubbele RCA-naar-RCA kabels en sluit de linker- en rechter-Audio-Uitgang van de cassetterecorder aan op de aansluitingen TAPE 1 IN voor weergave en cassettebewaking. Sluit de linker- en rechter-Audio-Ingang van de cassetterecorder aan op de aansluitingen TAPE 1 OUT voor het opnemen.
9 Pre Out Aansluitingen aan een externe eindversterker of processor, zoals bijv. een surround-sound decoder. Bij normala gebruik dienen deze met de bijgeleverde kabels op de hoofdingangaansluitingen (Main-In; nr. 10) te worden aangesloten. Verwijder eerst deze kabels, voordat u de NAD-C320BEE op de externe processor of versterker aansluit. Gebruik een dubbele RCAaar-RCA kabel om de linker- en rechter-Audio-Ingang van de eindversterker of processor op de aansluitingen Pre-Out aan te sluiten.

N.B.

De instellenen voor de geluidssterkte en toon van de NAD-C320BEE়n van invloed op het Pre-Out-uitgangssignaal. Schakel de versterker steedsuit alvorensiets aan te sluiten aan, of af te sluiten van de stopcontacten Pre-Out- en Main-In.

10 Main In Aansluitingen aan een externe voorsterker of processor, zoals een surround-sound decoder. Bij normaal gebruik dieren deze met de bijgeleerde kabels op de aansluitingen Pre-Out (nr. 9) te worden aangesloten. Verwijder eerst deze verbindingen om uw NAD-C320BEE op een externe processor of voorsterker te konnen aansluiten. Gebruik een dubbele RCA-naar-RCA kabel om de linker-en rechter-Audio-Ingang van de voorsterker of processor op de stopcontacten Main-In aan te sluiten.

N.B.

Schakel de versterker steedsuit alvorens eius aan te sluiten aan, of af te sluiten van de stopcontacten Pre-Out- en Main-In.

11 Speakers [Luidspekers] Dit zichen luidspekeraansluitingen voor luidspekers met een impedantie van 4 Ohm of meer. Sluit de rechtserluidspreker aan op de klemmen R+ en R-. Let er.daar bij op dat R+ is aangeslooten op de ^ + ^ klem op de luidspreker en R- op de - klem op de luidspreker. Sluit de klemmen L+ en L- op bezelfde manier voor de linkerluidspreker aan. Sluit luidspekers algijd met een gezlochten draad voor zwaar gebruik (AWG-waarde 16; 1,5 mm of dikker) aan op de NAD-C320BEE. De schroefaansluitklemmen voor hoge stroomsterkten kannen als een schroefklem voor kabels met een schoen- of penaansluiting worden gebruikt of voor kabels met blanke uiteinden.

DRADEN MET BLANKE UITEINDEN EN PINCONNECTORS

Draden met blanke uiteinden en pinconnectors dieren in het gat in het stangetje van de klem te worden gestoken. Schroef de plastic bus van de luidsprekerklem los tot het gat in het schroefstangetje te zien is. Steek de pin of het blanke kabeluiteinde in het gat en zet de kabel vast door de bus van de klem vast te draaien.

Let erop dat het blanke uiteinde van de luidsprekerkabels het中断paneel van een andere aansluiting Niet raakt. Er mag slechts 1 cm blank kabeluiteinde of pin+zijn en geen loshangende luidsprekerdraden.

12 Soft Clipping™ [Geluidspieken afkappen] Wonneer overdrive (overcapaciteit) van de versterkerplaatsvindt, is er bij zeer luide stukken een sterke geluidsvervorming hoorbaar. Dit wordenverooraakt doordat de versterker de geluidspieken van klanken die hij Niet kan weergeven, “afkapt”. Het soft clipping-circuit van NAD beperkt het bereik van de uitgangssignalen om de hoorbare verrorming te minimisieren wonneer er overdrive van de versterkerplaatsvindt. Indien u gewoonlijk van een gemiddeld geluidsniveaua gebruik maakt, dan kunt u de soft clipping-schakelaar in de stand Off (uit) latent staan. Indien het waarschijnlijk is dat u een volume gebruikt dat hoger is dan het versterkervermogen, schakel Soft Clipping dan in. Het Licht van de controlelamp Soft Clipping™ is aan wonneer de versterker zich in de modus Soft Clipping bevindt.
13 Netsnoer (AC = wisselstroom) Steek de stekker van het netsnoer in een wandstopcontact. Voordat het apparaat op het wandstopcontact worden aangesloten,要去en alle andere aansluitingen zijn gemaakt.
14 12V trigger-uitgang De 12V TRIGGER-uitgang dient om externe apparaten die met een 12V trigger-ingang zich uitergerust te regelen. Het handelt om een 12V-uitgang wonneer de C320BEE is ingeschakeld en 0V wonneer het apparaat ofwel is uitgeschakeld of op standby [slaapstand] staat. Deze uitgang kan een lading sturen van max. 100mA bij 12V.

EEN OPNAME MAKEN

Het signal van de geseleerde bron worden rechtstreeknsaar de cassetterecorder gestuurd die is aangesloten op de uitgangen TAPE 2 of TAPE 1, zodat het signal kan worden opgenomen.

VAN CASSETTE NAAR CASSETTE KOPIEREN

U kan opnames van de ene cassetterecorder maar de andere kopieren, wanner ze beiden op de NAD-C320BEE zijn aangesloten. Plaats de broncassette in de cassetterecorder die op Tape 2 is aangesloten en de blanco cassette in de recorder die op Tape 1 is aangesloten. Door TAPE 2 te selecteren kan u nu van Tape 2aar Tape 1 kopieren en tegelijkkertijd het signal vanaf de originele cassette bewaken.

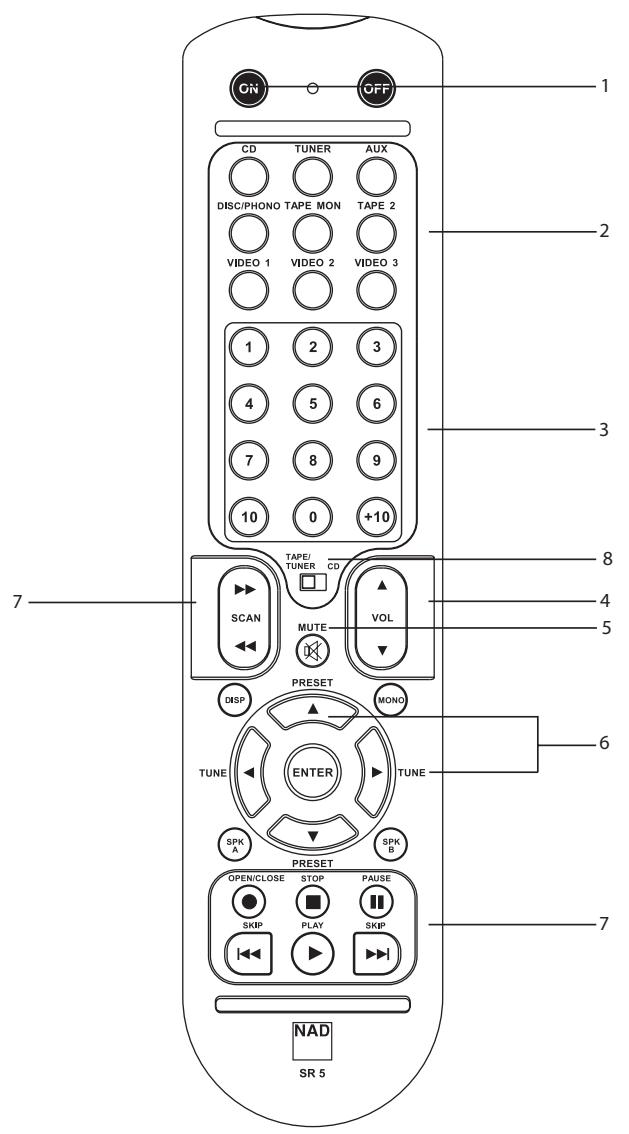

AFSTANDSBEDIERING

Met de afstandsbediening kannen de belangrijkste functies van de NAD C320BEE worden uitgevoerd. Bovendien bevat deze extra toetsen voor het op afstand bedieren van NAD cassettespelers en cd-spelers. Hij werkt tot op een afstand van 5m . Voor een maximale levensduur worden alkalische batterijen aangeraden. Er dieren twee AAA-batterijen (R 03) in het batterijvakjechyterop de afstandsbediening te worden geplaatst. Let er bij het verrangen van batterijen op dat ze in de juiste richting worden geplaatst, zoals aangegeven op de bodem van het batterijvakje.

Zie de eerder in deze handleiding voor een volledige beschrijving van de verschillende functies.

Wonneer een opdracht van de afstandsbediening worden ontvangen, gaat de standby-/beveiligingsindicator knipperen.

1 AAN/UIT - De NAD C320BEE afstandsbediening heeft een aan- en eenuit-toets. Dit is met name handig om componenten in een system "in sync" te houden: Op deze manier schaken alle componenten overaar stand-by wanner op de uit-toets worden gedrukt enaar de bedrijsmodus wanner op de aan-toets worden gedrukt, in plaats van dat enkele componentenaar de bedrijsmodus schaken wanner de versterker op stand-by worden gezet. (De andere componenten要去en hiertoe ook op de aparte aan- en uit-opdrachten kennereageren.) Druk op de toets ON om de unit van stand-by in de bedrijsmodus te zetten; de stand-by-indicator (afb. 2; nr. 2) verandert van oranje in rood en dan in groen. Druk op de UIT-toets om de unit op stand-by te zetten. De stand-by-indicator Licht oranje op.
2 INGANGEN - De selectietoetsen hebbendezelfde functie als de overeenkomstige toetsen op het frontpaneel.
3 Cijfertoetsen - Met de cijfertoetsen können tracks voor cd-spelersrechtstreeks worden ingegeven en tevens de kanalen/Voorinstelleningen voor de tuner.
4 HOOFDVOLUME - Druk op de hoofdvolumetoetsen of om het volume te verhogen of verlagen. Laat de toets los wanner het gewenste niveau worden bereikt. De gemotoriseerde volumeknop op het frontpaneel geeft het geselecteerde niveau aan. Deze hoofdvolumetoetsen zich net van invloed op opnames die via de tape-uitgangen zijn gemaakt, maar zich wel van invloed op het signalaal datং de voorversterkeruitgangen.gaat.
5 MUTE - Druk op de toets MUTE omijdelijk het geluid maar de luidsprekers en de koptefooen uit te schakelen. Dat het geluid gedempt is, worden aangegeven door het pictogram MUTE in de VFD (vacuum fluorescerend display). Druk nogmaals op MUTE om het geluid te herstellen. MUTE is Niet van invloed op opnames die via de tape-uitgang zijn gemaakt, maar is wel van invloed op het signalaal datহ aan de voorversterkeruitgangen而去.
6 TUNERREGELING - Met TUNE en kan op de AM- en FM-frequentiebanden maar hoger en lager gelegen zenderfrequenities worden gezocht.

Met PRESET ▲ en ▼ worden een hogere of een lagere voorinstelling geselecteerd.

7 REGELING CD-SPELER - (te gebruiken bij NAD cd-speler)

II schakelt pauzeren in
schakelt stoppen in

schakelt afspelen in of schakelt:tussen afspelen en pauzeren of schakelt het overslaan van een track in. Druk er eenmaal op om maar de volgende track te gaan of om maar het begin van de huidige of de vorige track te gaan.

schakelt het achteruit scannen en overslaan in
▶▶▶ schakelt het vooruit.scanen en overslaan in

-That de cd-lade openen en sluiten.Druk er eenmaal op om de cd-lade te openen aan nog een keer om de lade te sluiten en het afspelen te starten.

7 CASSETTEDECKREGELING - (te gebruiken bij enkelvoudige NAD cassettecks)

schakelt afspelen in.
Druk hier op om het cassettedeck op opnameauze te zetten en druk verwolgens op Afspelen om met het opnemen te beginnen.
Stopt het afspelen of opnemen.
schakelt achteruitspoelen in.
schakelt vooruitspoelen in.

8 CASSETTE/TUNER-CD - Met de schakelaar TAPE/TUNER-CD worden de cassettedeckregeltoeisen op de transportetoeisen overgezet wanneer de schakelaar in de stand TAPE/TUNER staat en in de stand CD gebeurt hetzelfde met de cd-regeltoeisen.
9 DEV 1/DEV 2 - Wonneer het audiosysteme geen cassettedeck omvat, hunnen de CD-transporttoetsen zo worden ingesteld dat zij in beiden posities van de schakelaar tape/tuner - cd (nr. 8) werken.

De standaardinstelling voor deze schakelaar op de afstandsbediening is DEV 1. In deze stand kan met de schakelaar Tape/Tuner-CD het cassettedeck en de cd-speler (nr. 7) worden geregeld. Wanner deze schakelaar op DEV 2 worden gezet, dan+kennen de transporttoetsen alleen als cd-regeltoetsen worden gebruikt, ongeacht de stand van de schakelaar Tape/Tuner-CD.

N.B.:

De afstandsbediening die bij de C320BEE worden geleverd is een universe NAD-afstandsbediening, waarme verschillende NAD-modelellen können worden bediend. Enkele toetsen op deze afstandsbediening werknen Niet, aangezijden de functies Niet door de C320BEE worden ondersteund. De selectietoeten voor Video 2 en Video 3 (in deel nr. 2) op de afstandsbediening werknen bij de C320BEE Niet.

Rechtstreeks zonlicht of zeer felle omgevingsverlichting kan van invloed zich op het bereik en de hoek waarkee met de afstandsbediening kan worden gebruikt.

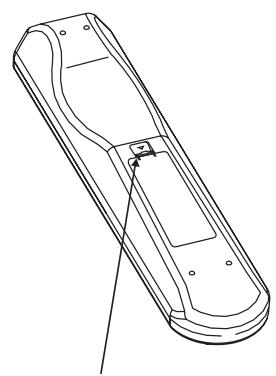

HET LIPE INDRUKKEN EN OPHEFFEN OM HET BATTERJDEKSEL UIT DE ZITTING TE VERWUDEREN

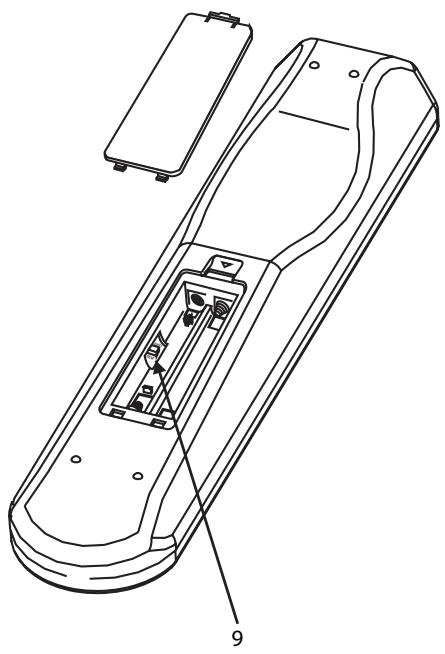

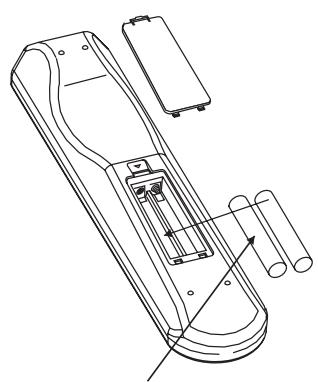

STEEK DE BATTERJEN IN HET BATTERIJAVAKJE ZORG. ERVOOR DAT U DE BATTERJEN CORRECT IN HET BATTERIJAVAKJE STEEKT.

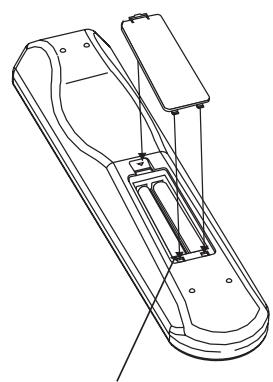

HET BATTERIJDEKSEL TERUG AANBREngen DOOR DE TWEEN LIPIES UIT TE LIJEN EN IN DE GATEN AANT TE BREngen.
DRUK HET BATTERIJDEKSEL TERUG OP ZIJN PLAATS TOTDAT HET VASTKLIKT.

PROBLEM OPLOSSEN

PROBLEEM	OORZAAK	OPLOSSING
GEEN KLANK	·Netsnoer Niet aangesloten of apparaat Niet ingeschakeld	·Controller of netsnoer is ingestoken en apparaat is ingeschakeld
	·Tape 1 Monitor geseleerd	·Schakel Tape 1 Monitor UIT
	·Mute ingeschakeld	·Schakel Mute UIT
	·Achterste Pre Out/ Main in versterkerverbindingen Niet aangebracht	·Breng verbindingen aan
	·Koptelefoo n aangesloten.	·De koptelefoo afluiten
GEEN KLANK VIA EEN KANAAL	·Balansregeling Niet in midden	·Zet balansregeling in midden
	·Luidspreker Niet correct aangesloten of beschadigd	·Controller aansluitingen en luidsprekers
	·Ingangskabel ontkoppeld of beschadigd	·Controller kabels en aansluitingen
ZWAK LAAG/DIFFUUS STEREOBEELD	·Luidspreker Niet in fase aangesloten	·Controller aansluitingen op alle luidsprekers binnen systeme
AFSTANDSBEDIENING WERKT NIET	·Batterijen leeg of onjuist geplaatst	·Controller en/of verwang batterijen
	·Venster van IR-zender of -ontvanger Niet vrij	·Verwijder hinders
	·IR-ontvanger in direct zonlicht of zeer sterk omgevingslicht	·Haal het apparaat UIT direct zonlicht, verminder hoeveelheid omgevingslicht
AAN-/UIT-/ BESCHERMINGSLAMP WORDT ROOD Tijdens NORMALE WERKING	·De versterker oververhit.	·Schakel de versterker UIT, en controllerDat de ventilatiegleuven bovenop en onderaan op de versterker Niet+zijn afgedekt. Laat versterker afkoelen en schakel hem in.
	·Totale impedantie van luidsprekers te laag	·Controller of totale luidsprekerimpedantie nicht lager is dan 4 Ohm.

TECHNISCHE GEGEVENS

VOORVERSTERKERDEEL

INGANGEN OP LIJNNIVEAU (Disc, CD, Video, Aux, Tuner, Tape1, Tape2)

Ingangsimpedantie (R & C) (Weerstand en Capacitatie)	200kΩ + 320pF
Ingangsgevoeligheid (ref. nominal vermogen)	220mV
Maximum ingangssignaal	6V
Signaal-ruisverhouding A-gewogen1	93.0dB ref. 1W
Signaal-ruisverhouding / Voorversterkeruit, A-gewogen	106dB ref. 500mV
Frequentieweergave 20Hz - 20kHz	<±0.1dB (Tone defeat aan)
	<±0.5dB (Tone defeatuit)
THD + Ruis, SMPTE IM	< 0.01% bijuitgaande 5V

UITGANGEN OP LIJNNIVEAU

Uitgangsimpedantie	Pre-out	80Ω
	Tape	Bron Z + 1kΩ
Maximum uitgangsniveau	Pre-out	>12V
	Tape	>10V

TOONREGELING

Treible (hoge tonen)	±5dB bij 10kHz
Bass (lage tonen)	±8dB bij 100Hz

TRIGGER OUT

Ingangsweerstand	>10kΩ
Ingangsspanning	Minimum 5V
Uitgangsweerstand	<30Ω
Uitgangsstroomsterkte	200mA
Uitgangsspanning	12V

EINDVERSTERKERDEEL

Continuuitgangsvermögenaar 8Ω2	50W (17dBW)
Nominale verrorming (THD 20Hz - 20kHz)	0.03%
Afkapvermögen (Clipping) (maximum continu vermogen per kanaal 4 en 8 )	68W
IHF dynamische vrije hoogte	8Ω +3.4dB

	4Ω	+5.0dB
IHF dynamisch vermogen (maximum kortetermijn vermogen per kanaal)	8Ω	110W (20.4dBW)
	4Ω	160W (22.0dBW)
	2Ω	210W (23.2dBW)

Dempfactor (ref. 8Ω, 1kHz)	>160
Ingangsimpedantie (R & C)	20kΩ + 470pF
Ingangsgevoeligheid (nominale uitgang那次 8Ω)	630mV

Spanningsversterking		29dB
Frequentieweergave 20Hz - 20kHz		29dB
Signaal-ruisverhouding, A-gewogen	ref. 1W	100dB
	ref. 50W	117dB

THD + Ruis3	<0.03%
SMPTE IM4	<0.01%
IHF IM5	<0.01%
Uitgangsimpedantie koptelefoon	220Ω

1 Van cd-ingang maar luidspekeruitgang, volume-instelling voor 500mV ingaand, 8 1W utgaand
2 Minimum vermogen per kanaal, 20Hz - 20kHz ,beide kanalen aangedreten met nichteer dan de nominale verrorming.
3 Totale harmonische verrorming, 20Hz - 20kHz van 250mW tot nominale uitgang
4 Intermodulatievervorming, 60Hz - 7kHz, 4:1, van 250mW tot nominaleuitgang
5 CCIF IM-verbomming, 19 + 20kHz nominale uittgang
De afmetingen betreffen het gehuis van het apparaat zonder de bijkomende voeten. Voor de totale hoogte, max. 18 mm toevoegen.
In de diepte zich en daansluitingen, stopcontacten, bedieningselementen en knoppen nicht inbegrepen.
