GEBRUIKSAANWIJZING 8H98 GRACO

Nederlands PROFICIAT !! U hebt een hoogwaardig, geheel goedgekeurd kinderveiligheidsautostoeltje gekocht. Dit product is geschikt voor het gebruik ten behoeve van kinderen met een lichaamsgewicht van MINDER DAN 18 kg (ongeveer 4 jaar of jonger). Lees deze informatie zorgvuldig door en volg de montageaanwijzingen in deze gebruiksaanwijzing nauwgezet op omdat dit de ENIGE manier is om uw kind te beschermen tegen ernstig letsel of levensgevaar bij ongevallen en om uw kind comfortabel in dit product te laten plaatsnemen. Bewaar deze gebruiksaanwijzing zorgvuldig en binnen handbereik om het stoeltje tijdens de diverse groeistadia van uw kind te kunnen verstellen en voor het verhelpen van noodbsituaties. Controleer of dit autostoeltje geschikt is voor het gebruik in uw auto en raadpleeg bij twijfel de gebruiksaanwijzing van uw auto. Veiligheidsgordels kunnen verschillende constructies en lengtes hebben, afhan- kelijk van de fabrikant, de productiedatum en het type auto. Uitsluitend ge- schikt voor het gebruik in de genoemde auto's met driepuntsveiligheidsgordels met gordelspanner, goedgekeurd conform de ECE Richtlijn nr. 16 of andere ge- lijkwaardige normen. LEES DEZE HANDLEIDING ZORGVULDIG VOORDAT

• Inhoudsopgave Waarschuwingen voor ouders en andere gebruikers p. 35
• Noodbsituaties p. 36
• Belangrijke informatie p. 36
• Productdetails p. 37
• Onderdelenoverzicht p. 37
• Afstellen van kantelstand p. 37
• Hoogteverstelling van het veiligheidstuigje p. 38
• Montage in de auto, (met het gezicht achterwaarts gericht, voor kinderen van minder dan 13 kg} p. 38
• Montage in de auto, {met het gezicht voorwaarts gericht, voor kinderen tussen 9 en 18 kg) p. 40
• Uw kind in de auto vastzetten p. 41
• Verzorging en onderhoud . 41 Extra informatie p. 42
• Keurmerk .22. 43 p. 2

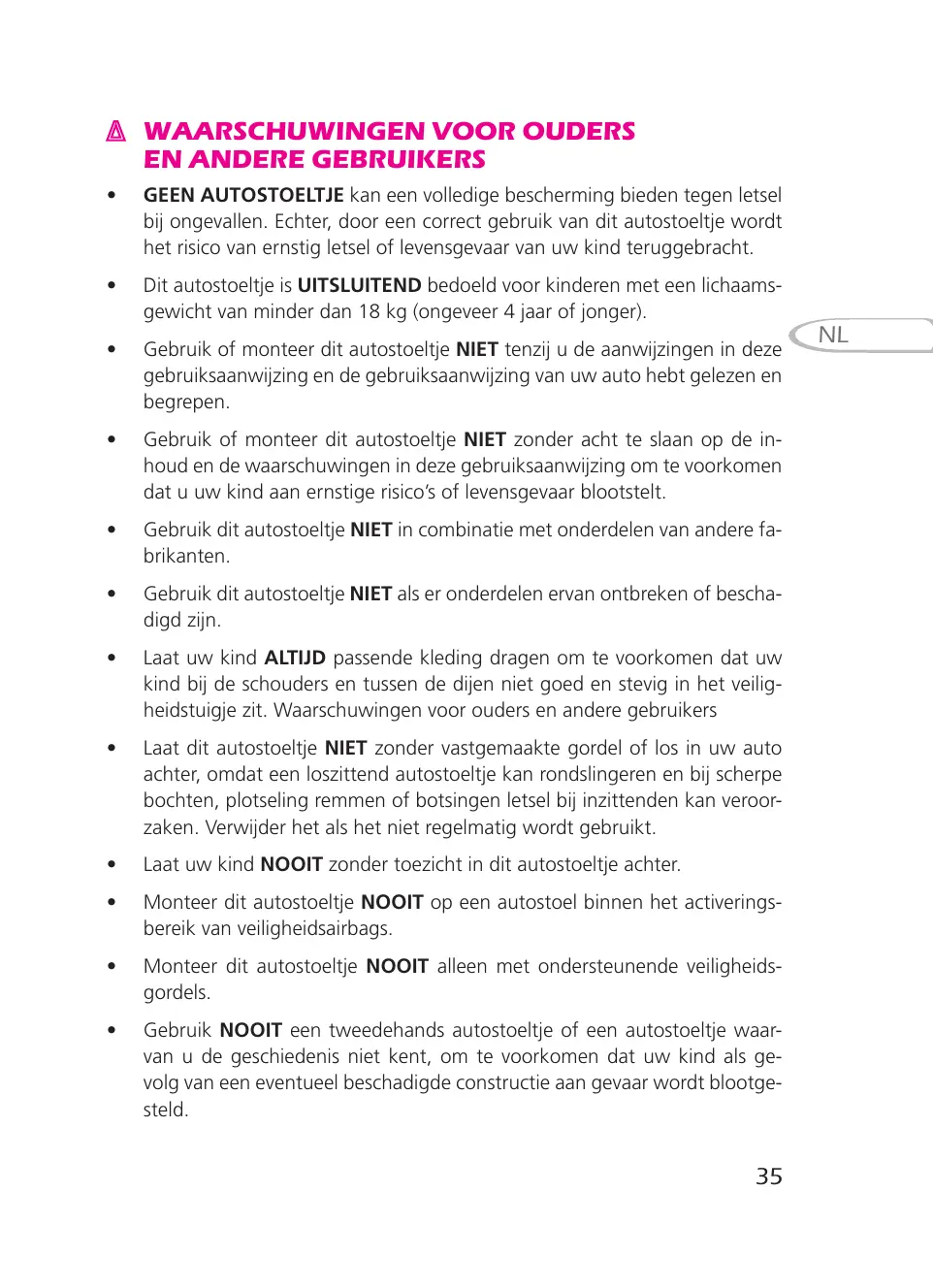

GEEN AUTOSTOELTIE kan een volledige bescherming bieden tegen letsel bij ongevallen. Echter, door een correct gebruik van dit autostoeltje wordt het risico van ernstig letsel of levensgevaar van uw kind teruggebracht. Dit autostoeltje is UITSLUITEND bedoeld voor kinderen met een lichaams- gewicht van minder dan 18 kg (ongeveer 4 jaar of jonger). Gebruik of monteer dit autostoeltje NIET tenzij u de aanwijzingen in deze gebruiksaanwijzing en de gebruiksaanwijzing van uw auto hebt gelezen en begrepen. Gebruik of monteer dit autostoeltje NIET zonder acht te slaan op de in- houd en de waarschuwingen in deze gebruiksaanwijzing om te voorkomen dat u uw kind aan ernstige risico's of levensgevaar blootstelt. Gebruik dit autostoeltje NIET in combinatie met onderdelen van andere fa- brikanten. Gebruik dit autostoeltje NIET als er onderdelen ervan ontbreken of bescha- digd zijn. Laat uw kind ALTUD passende kleding dragen om te voorkomen dat uw kind bij de schouders en tussen de dijen niet goed en stevig in het veilig- heidstuigje zit. Waarschuwingen voor ouders en andere gebruikers Laat dit autostoeltje NIET zonder vastgemaakte gordel of los in uw auto achter, omdat een loszittend autostoeltje kan rondslingeren en bij scherpe bochten, plotseling remmen of botsingen letsel bij inzittenden kan veroor- zaken. Verwijder het als het niet regelmatig wordt gebruikt. Laat uw kind NOOIT zonder toezicht in dit autostoeltje achter. Monteer dit autostoeltie NOOIT op een autostoel binnen het activerings- bereik van veiligheidsairbags. Monteer dit autostoeltje NOOIT alleen met ondersteunende veiligheids- gordels. Gebruik NOOIT een tweedehands autostoeltie of een autostoeltjie waar- van u de geschiedenis niet kent, om te voorkomen dat uw kind als ge- volg van een eventueel beschadigde constructie aan gevaar wordt blootge- steld.

Gebruik NOOIT kabels of andere alternatieven in plaats van veiligheidsgor- dels om letsel als gevolg van afknellen te voorkomen. Voorkom dat uw vingers bekneld raken wanneer u bij het monteren van het stoeltje met het gezicht achterwaarts gericht de rugleuning in kantel- stand 5 afstelt. Gebruik de bovenste beugel NIET als tilhandgreep om het autostoeltje te verplaatsen om schade aan de constructie van het autostoeltie te voorko- men. Noodsituaties Bij een noodsituatie of ongevallen is het van het grootste belang dat uw kind onmiddellik eerste hulp bij ongelukken krijgt en een medische behandeling on- dergaat. Belangrijke informatie

Zorg er v66r het monteren van dit autostoeltje voor dat u deze gebruiks- aanwijzing hebt gelezen en begrepen. Bewaar deze gebruiksaanwijzing zorgvuldig in de klep op de achterkant van de rugleuning. Dit autostoeltje is ontworpen en volledig goedgekeurd voor kinderen met een lichaamsgewicht van minder dan 18 kg. (ongeveer 4 jaar oud of jon- ger). Zorg dat het autostoeltie altijd stevig op de autostoel is bevestigd, onge- acht of u het wel of niet gebruikt; zo voorkomt u dat onderdelen van het stoeltje of het tuigje in het portier of onder de stoel bekneld raken met minder bewegingsruimte voor andere inzittenden of niet goed sluiten van het portier als gevolg. Laat uw kind nooit zonder toezicht in de auto achter. Vervang het autostoeltje na elk ongeval, omdat sommige soorten schade aan de constructie onzichtbaar kunnen zijn.

Productdetails Productbeschrijving: Graco Gr 0+/1 Modelnummer: 8498 Geschikt voor: kinderen met een lichaamsgewicht van minder dan 18 kg (of maximaal 4 jaar oud) Gr. 0+/1 Materialen: kunststof, metaal, stoffen Geproduceerd in: China NL Fabrikant: Graco Children Products. Onderdelenoverzicht Afb.1.1 5-puntsveiligheidsgesp Afb.2.1 Achterwaarts gerichte Afb. 1.2 Tuigversteller veiligheidsgordelhaak Afb. 1.3 Kantelstandknop Afb.2.2 Vergrendelpal voor Afb. 1.4 Secundaire pal montage met gezicht Afb. 1.5 Verbinding bovenste beu- voorwaarts gericht gel Afb.2.3 Voorste gordelkapje Afb. 1.6 Achterwaarts gerichte Afb.2.4 Onderstel veiligheidsgordelhaak Afb.2.5 Achterste klep Afb.1.7 Kuip Afb.2.6 Gebruiksaanwijzing Afb. 1.8 Beschermende schouder- Afb.2.7 Hoogteverstellingsknop banden veiligheidstuigje Afb.3 Antislipstuk Afstellen van kantelstand À Beweeg het autostoeltje na het afstellen naar achteren en naar voren om te controleren of het autostoeltje stevig aan de autostoel is bevestigd. Montage met voorwaarts gericht gezicht (voor kinderen tussen 9 en 18 kg) Er zijn vier kantelstanden 1-4 {afb. 5]. Druk simpelweg op de kantelstandknop om de kantelstand van het autostoeltje in te stellen {[afb. 4} - Omhoog drukken.

Montage met achterwaarts gericht gezicht (voor kinderen met een gewicht van minder dan 13 kg) Druk eerst op de secundaire pal en vervolgens op de kantelstandknop {afb. 6). Een op deze manier gemonteerd autostoeltje MOET in kantelstand 5 {afb. 5] worden gezet. À Voorkom bij deze werkzaamheden dat uw vingers bekneld raken. Hoogteverstelling van het veiligheidstuigje À Door een onjuiste afstelling van de schouderhoogte kan uw kind bij een ongeval van het autostoeltie worden geworpen. À Zorg véér het monteren van dit autostoeltie dat de schouderhoogte niet te hoog of te laag is afgesteld. 1 Open de klep achterop de rugleuning {afb. 7}. 2 Verplaats de schuifhendel omhoog of omlaag door de hoogteverstelknop van het tuigje in te drukken {afb. 8]. De schouderhoogte kan op vier ver- schillende standen worden afgesteld. 3 Stel het veiligheidstuigje na het afstellen van de hoogte in op de juiste hoogfte van de insteekopening in de bekleding {afb. 10]. 4 Het veiligheidstuigje MOET op de juiste hoogte over de schouders van het kind liggen {afb. 9). À De stand van het veiligheidstuigje MOET iets boven de schouders van het kind worden ingesteld. Montage in de auto {met het gezicht achterwaarts gericht, voor kinderen van minder dan 13 kg) À Hanteer deze wijze van montage ALLEEN voor kinderen met een lichaams- gewicht van minder dan 13 kg (ongeveer 1 jaar oud of jonger) {afb. 11}. À Monter het autostoeltie NIET op een autostoel binnen het activeringsbe- reik van veiligheidsairbags (afb. 12). À Wij bevelen u ten zeerste aan uw autostoeltie op de achterbank van uw auto te monteren.

À Bij montage van het autostoeltje met het gezicht achterwaarts gericht MOET u het zover mogelijk achterover, d.w.z. kantelstand 5, afstellen. (Zie pagina 37 voor nadere informatie over het afstellen) Bij montage van het autostoeltje met het gezicht achterwaarts gericht MOETEN zowel de bovenste beugel als het opvulkussen zijn gemonteerd. Bevestig de opvulkussens op de stoel (inclusief de hoofdbeschermer, het zittingkussen en de kruisbeschermband) Het verkleinkussen is ontworpen om extra bescherming en comfort te bieden voor zuigeling. Kinderen onder de 6 maanden MOETEN in deze autostoel gebruik maken van deze verkleinkussen {afb. 13). Het opvulkussen is uitneembaar en kan worden gewassen. Afb. 13.1 Kruisbeschermband Afb. 13.2 Hoofdbeschermer Stel het veiligheidstuigje bij het gebruik van de opvulkussens op de juiste hoog- te af. (Zie pagina 38 voor nadere informatie over de afstelling)

B ww Gebruik van de bovenste beugel {afb. 14]. De beugel kan maar op één manier worden aangebracht. Gebruik de bovenste beugel niet als tilhandgreep. Maak de veiligheidsgordel vast {afb. 15). Aanbrengen van de veiligheidsgordels {afb. 16).

1. Bevestig het heupgedeelte aan de twee achterwaarts gerichte veilig-

heidsgordelhaken onderaan de voorkant van het veiligheidsstoeltje.

I. Trek het diagonale gedeelte uit tot de juiste lengte om het rond de ach-

terkant van het stoeltje te kunnen geleiden en bevestig het diagonale gedeelte vervolgens aan de achterwaarts gerichte veiligheidsgordelha- ken bovenaan de achterkant van het stoeltje. Afb. 16.1 Diagonaal gedeelte Afb. 16.2 Heupgedeelte Veiligheidsgordel aan de haken bevestigen [afb. 17).

5 Druk het autostoeltje naar beneden en tegen de autostoel. Trek tegelijker- tijd de veiligheidsgordel aan opdat het autostoeltje stevig en goed vastzit {afb. 18]. 6 Controleer na de bovenstaande montagewerkzaamheden nogmaals of het autostoeltje goed vastzit. (Controleren door het autostoeltje naar achteren en naar voren te bewegen) À Controleer of zowel het heupgedeelte als het diagonale gedeelte niet zin verdraaid of gevouwen om te voorkomen dat de veiligheidsgordel niet vol- ledig en niet goed werkt {afb. 19). Montage in de auto {met het gezicht voorwaarts gericht, voor kinderen tussen 9 en 18 kg} À Hanteer deze wijze van montage ALLEEN voor kinderen met een lichaams- gewicht tussen 9 en 18 kg (ongeveer 1-4 jaar oud). À Wi bevelen u ten zeerste aan het autostoeltje op de achterbank van uw auto te monteren (Afb. 20]. 1 Trek de veiligheidsgordel uit tot de juiste lengte en ga als volgt te werk om het veiligheidsstoeltje vast te zetten.

I. Trek de veiligheidsgordel door één van de voorste gordelkapjes

I. Open de bekleding van het opvulkussen en trek de veiligheidsgordel

erdoor {afb. 22]. Il. Geleid de veiligheidsgordel naar het andere voorste gordelkapje {afb. 23).

IV. Druk de veiligheidsgordel in het slot totdat u een KLIKgeluid hoort

{afb. 24). 2 Druk het autostoeltje naar beneden tegen de autostoel. Trek tegelijkertijd de veiligheidsgordel zoals getoond in de afbeelding aan opdat het auto- stoeltje stevig en goed vastzit {afb. 25] - Naar beneden drukken. 3 Zet het diagonale gedeelte van de gordel vast met de vergrendelpal. {afb. 26]. 1... Maak de vergrendelpal los.

I. Trek de veiligheidsgordel door de vergrendelpal en trek deze strak.

Il Sluit de vergrendelpal.

Controleer na de bovenstaande werkzaamheden nogmaals of het auto- stoeltje goed vastzit. (Controleren door het autostoeltje naar achteren en naar voren te bewegen) Controleer of zowel het heupgedeelte als het diagonale gedeelte niet zijn verdraaid of gevouwen om te voorkomen dat de veiligheidsgordel niet vol- ledig en niet goed werkt. Plaats de bovenste beugel bij montage met het gezicht voorwaarts gericht NIET {afb. 27). Uw kind in de auto vastzetten

Verwijder de schouderbeschermbanden NIET. Deze voorkomen dat uw kind gaat schuiven. Druk op de rode knop om de gesp van het tuigje los te maken {afb. 28]. Zet het tuigje losser door de versteller van het tuigje in te drukken en stel het veiligheidstuigje op de juiste lengte af {afb. 29) — Indrukken. Bevestig beide schouderbanden aan elkaar en steek deze in de gesp van het tuigje {afb. 30). Trek de gordelband van de verstelling van het tuigje zover uit dat de schou- derbanden nog precies lang genoeg zijn om uw kind stevig in het auto- stoeltje te kunnen laten zitten {afb. 31) - Trekken. Verzorging en onderhoud

Het opvulkussen is uitneembaar. Was het met de hand in koud water en volg de aanwijzingen op het wasvoorschrift aan het autostoeltie op. Reinig het NIET in de wasmachine of door het te laten stomen. Verwijder het schuimrubber uit de opvulkussens voordat u deze wast. Het kinderveiligheidssysteem mag niet zonder hoes worden gebruikt. Ver- vang de hoes van het stoeltje niet door een andere dan die door de fabri- kant wordt aanbevolen, aangezien de hoes een integraal onderdeel van de goede werking van het veiligheidssysteem is. Maak de bevestigingsstukken aan beide zijden van het zittingkussen los om het zittingkussen te kunnen uitnemen. Trek het zittingkussen van de zitting af.

Breng het zittingkussen als volgt weer aan.

1. Leg het zittingkussen op de voorkant van de zitting.

I. Trek het tuigje en de banden door de desbetreffende opening in het

zittingkussen. Het zittingkussen moet goed en stevig op de zitting pas- sen (afb. 32). Il. Stop de rand van het zittingkussen in de kunststof hoes aan de achter- kant van het stoeltje en zet het zittingkussen vast met de bevestigings- stukken {afb. 33). Schouderbeschermbanden monteren 1... Open de klep achterop de rugleuning.

I. Geleid de schouderbeschermband van de ene naar de andere kant zo-

dat de gordelband door de rugleuning ertussenin loopt. (afb. 34). Il Monteer het veiligheidstuigje op de schouderbeschermband {afb. 35). Extra informatie

Zorg ervoor dat uw autostoeltje altijd stevig in de auto bevestigd is, ook als u het niet gebruikt, om rondslingeren en letsel bij de inzittenden bij scher- pe bochten, plotseling remmen of botsingen te voorkomen. Breng GEEN wijzingen in de structuur of het veiligheidsgordelsysteem van het autostoeltje aan. Controleer of vervang uw autostoeltje ALTID na on- gevallen. Wij bevelen ten zeerste aan om bagage of andere objecten ook vast te zet- ten om mogelik letsel bij botsingen te voorkomen. Uit statistieken blijkt dat kinderen beter zijn beveiligd als het autostoeltje op de achterbank in plaats van op de passagiersstoel is gemonteerd. Daar- om rade wij u ten zeerste aan het autostoeltje op de achterbank van de auto te monteren. In langdurig direct zonlicht kan het oppervlak van het autostoeltie erg warm worden. Contact met bepaalde onderdelen kan brandwonden bij uw kind tot gevolg hebben. Controleer altijd de temperatuur van metalen of kunst- stof onderdelen van het autostoeltje voordat u uw kind erin plaatst.

Keurmerk 1 Dit is een universeel” kinderveiligheidssysteem. Het is goedgekeurd vol- gens de Europese Richtlijn 44, 04 met de daaropvolgende amendementen en de Chinese nationale norm 11497, voor algemeen gebruik in auto's en past op bijna alle typen autostoelen. ECE.R44/04 UNIVERSAL 018kg

2 Raadpleeg voor een goede montage van dit product de gebruiksaanwijzing van uw auto om te controleren of het veiligheidsstoeltje voor deze leeftijds- categorie voor het monteren in uw auto geschikt is. 3 Dit kinderveiligheidssysteem is gecategoriseerd als “Universeel" volgens de meest recente en meer stringente voorwaarden dan die welke golden met betrekking tot oudere ontwerpen die dit keurmerk niet dragen. 4 Neem bi eventuele vragen of opmerkingen contact op met de fabrikant van het kinderveiligheidssysteem of de dealer.
