BEDIENUNGSANLEITUNG 8H98 GRACO

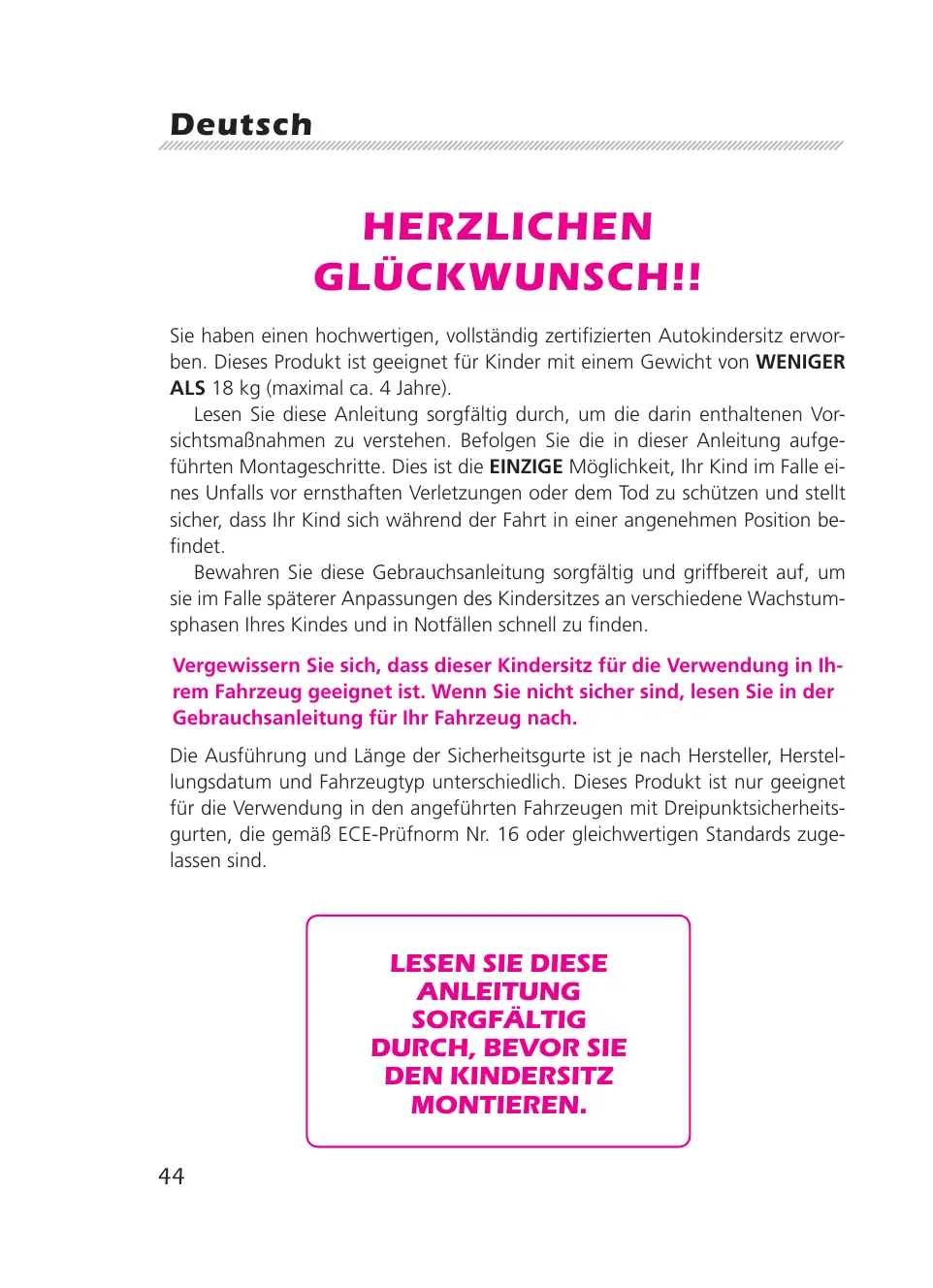

Deutsch HERZLICHEN GLÜCKWUNSCH!! Sie haben einen hochwertigen, vollständig zertifizierten Autokindersitz erwor- ben. Dieses Produkt ist geeignet für Kinder mit einem Gewicht von WENIGER ALS 18 kg (maximal ca. 4 Jahre). Lesen Sie diese Anleitung sorgfältig durch, um die darin enthaltenen Vor- sichtsmaBnahmen zu verstehen. Befolgen Sie die in dieser Anleitung aufge- führten Montageschritte. Dies ist die EINZIGE Môglichkeit, Ihr Kind im Falle ei- nes Unfalls vor ernsthaften Verletzungen oder dem Tod zu schützen und stellt sicher, dass Ihr Kind sich während der Fahrt in einer angenehmen Position be- findet. Bewahren Sie diese Gebrauchsanleitung sorgfältig und griffbereit auf, um sie im Falle späterer Anpassungen des Kindersitzes an verschiedene Wachstum- sphasen lhres Kindes und in Notfällen schnell zu finden. Vergewissern Sie sich, dass dieser Kindersitz für die Verwendung in Ih- rem Fahrzeug geeignet ist. Wenn Sie nicht sicher sind, lesen Sie in der Gebrauchsanleitung für Ihr Fahrzeug nach. Die Ausführung und Länge der Sicherheitsgurte ist je nach Hersteller, Herstel- lungsdatum und Fahrzeugtyp unterschiedlich. Dieses Produkt ist nur geeignet für die Verwendung in den angeführten Fahrzeugen mit Dreipunktsicherheits- gurten, die gemäB ECE-Prüfnorm Nr. 16 oder gleichwertigen Standards zuge- lassen sind.

ANLEITUNG SORGFÂLTIG

• Inhalt Wichtige Hinweise für Eltern und andere Benutzer p. 46
• Notfälle p. 47
• Wichtige Informationen p. 47
• Produktinformationen p. 48
• Teileliste p. 48
• Neigungswinkeleinstellung p. 48
• Hôheneinstellung des Schultergurts p. 49
• Montage im Fahrzeug, (Rückwärtsgerichtete Position, für Kinder unter 13 kg) p. 49
• Montage im Fahrzeug, {Vorwärtsgerichtete Position, für Kinder von 9 bis 18 kg] p. 51
• Anschnallen des Kindes im Fahrzeug p. 52
• Pflege und Wartung p. 52
• Zusätzliche Informationen .- 53 Hinweis p. 54

À WICHTIGE HINWEISE FÜR

KEIN KINDERSITZ kann vollständigen Schutz vor Verletzungen im Falle ei- nes Unfalls bieten. Eine ordnungsgemäBe Verwendung dieses Kindersitzes verringert jedoch das Risiko von schweren Verletzungen oder Tod Ihres Kin- des. Dieser Kindersitz wurde AUSSCHLIESSLICH für Kinder mit einem Gewicht von weniger als 18 kg entwickelt (maximal ca. 4 Jahre). Verwenden und montieren Sie diesen Kindersitz erst, NACHDEM Sie diese Gebrauchsanleitung und die Gebrauchsanleitung für Ihr Fahrzeug gelesen und verstanden haben. Befolgen Sie bei der Montage und Verwendung dieses Kindersitzes UNBE- DINGT die in dieser Gebrauchsanleitung aufgeführten Vorkehrungen und wichtigen Hinweise. Andernfalls kônnten Sie Ihr Kind der Gefahr ernsthaf- ter Verletzungen oder des Todes aussetzen. Verwenden Sie diesen Kindersitz NICHT gemeinsam mit Bauteilen anderer Hersteller. Verwenden Sie diesen Kindersitz NICHT, wenn Teile beschädigt sind oder fehlen. Achten Sie darauf, dass Ihr Kind KEINE lose Kleidung trägt. Dadurch kônn- ten der Schultergurt und der Gurt zwischen den Beinen nicht mehr ord- nungsgemäB und sicher angebracht werden. Belassen Sie den Kindersitz NICHT unangeschnallt oder unbefestigt im Fahrzeug. Ein nicht befestigter Kindersitz kann herumgeschleudert werden und Insassen in engen Kurven, bei schnellen Bremsungen oder im Falle ei- nes ZusammenstoBes verletzen. Entfernen Sie den Kindersitz, falls er nicht ständig in Verwendung ist. Lassen Sie Ihr Kind niemals und unter KEINEN Umständen unbeaufsichtigt im Kindersitz. Montieren Sie diesen Kindersitz NIEMALS auf einem mit Sicherheitsairbags ausgestatteten Fahrzeuggsitz. Montieren Sie diesen Kindersitz NIEMALS nur mit Sicherheitsgurten.

Verwenden Sie NIEMALS einen gebrauchten Kindersitz oder einen Kinder- sitz, dessen Herkunft Ihnen nicht bekannt ist, da dieser beschädigt sein und somit die Sicherheit Ihres Kindes gefährden kônnte. Verwenden Sie NIEMALS Seile oder andere Hilfsmittel anstelle von Sicher- heitsgurten. Beachten Sie, dass die Finger eingeklemmt werden kônnen, wenn Sie den Sitz wieder in die Position “Winkel 5" bringen und der Sitz in der rück- wärtsgerichteten Position montiert ist. Verwenden Sie die vordere Abstützung NICHT zum Anheben bzw. Tragen des Kindersitzes, da diese dadurch beschädigt werden kônnte. Notfälle Stellen Sie bei Notfällen oder Unfällen unverzüglich die Erstbehandlung bzw. ärztliche Versorgung lhres Kindes sicher. Wichtige Informationen

Lesen Sie diese Gebrauchsanleitung sorgfältig durch und stellen Sie sicher, dass sie alles verstehen, bevor Sie den Kindersitz montieren. Bewahren Sie diese Gebrauchsanleitung sorgfältig in der hinteren Abdek- kung auf der Hinterseite des Kindersitzes auf. Dieser Kindersitz wurde für Kleinkinder und Kinder mit einem Gewicht von weniger als 18 kg (maximal ca. 4 Jahre) entwickelt und vollständig zertifi- ziert. Schnallen Sie den Kindersitz stets sicher auf dem Fahrzeugsitz an, egal ob er in Verwendung ist oder nicht. Andernfalls kônnten sich Teile des Sitzes oder der Gurte in der Tür verklemmen oder unter den Sitz gelangen und dadurch Insassen stôren oder ein ordnungsgemäBes VerschlieBen der Tü- ren verhindern. Lassen Sie Ihr Kind niemals unbeaufsichtigt im Fahrzeug. Tauschen Sie den Kindersitz nach Unfällen jeglicher Art aus. Manchmal sind Beschädigungen des Sitzes nur schwer erkennbar.

Produktinformationen Produktbeschreibung: Graco Gr 0+/1 Modellnummer: 8H98 Geeignet für: Kinder mit einem Gewicht von weniger als 18 kg (oder unter vier Jahren). Gr. 0+/1 Materialien: Plastik, Metall, Stoff Herstellungsland: China Hersteller: Graco Children Products. Teileliste

1.1 Fünfpunkt-sicherheitsschloss Fig. 2.1 Rückwärtsgerichteter

1.2 Gurteinstell-vorrichtung Gurtführungshaken

1.3 Winkeleinstell-taste Fig. 2.2 Blockaderiegel für

1.4 Zusatztaste vorwärtsgerichtete Position

. 1.5 Verbindunggsstelle für vorde- Fig. 2.3 Vordere Gurtlasche re Abstützung Fig. 2.4 Sitzauflage Fig. 1.6 Rückwärtsgerichteter Gurt- Fig.2.5 Hintere Abdeckung führungshaken Fig. 2.6 Gebrauchsanleitung Fig. 1.7 Schale Fig. 2.7 Taste für Hôhen-verstellung Fig. 1.8 Schulterschutz-gurte des Gurtes Fig. 3 Rutschsicherung Neigungswinkeleinstellung À RüttelnSienachderEinstellung des NeigungswinkelsamKindersitzumsicher- zustellen, dass der Kindersitzsicher auf demFahrzeugsitzangebrachtist. Vorwärtsgerichtete Position (für Kinder von 9 bis ca. 18 kg) Es gibt vier verschiedene Neigungswinkel: 1 bis ca. 4 (Abb.5). Drücken Sie zum Einstellen des Neigungswinkels einfach auf die Winkeleinstell- taste (Abb.4) - Nach oben drücken. Rückwärtsgerichtete Position (für Kinder unter 13 kg) Drücken Sie zuerst auf die Zusatztaste und anschlieBend auf die Winkeleinstell- taste (Abb.6). Ein in dieser Position montierter Kindersitz MUSS auf die Positi- on “Winkel 5" eingestellt werden (Abb.5].

Beachten Sie, dass bei der Durchführung dieses Schrittes die Finger einge- klemmt werden kônnen. Hôheneinstellung des Schultergurts

Eine falsche Einstellung der Schulterhôhe kann dazu führen, dass Ihr Kind bei einem Unfall aus dem Kindersitz geschleudert wird. Vergewissern Sie sich, dass die Schulterhôhe nicht zu hoch oder zu niedrig ist, bevor Sie den Kindersitz montieren. Offnen Sie die hintere Abdeckung auf der Hinterseite des Kindersitzes {Abb.7]. Drücken Sie den Gleithebel nach oben oder unten, indem Sie die Taste für die Hôhenverstellung des Gurtes drücken (Abb.8). Es kônnen vier verschiedene Schulterhôhen eingestellt werden. Ziehen Sie den Schultergurt nach der Hôheneinstellung durch die Laschen- ôffnung auf der passenden Hôhe [Abb.10]. Der Schultergurt MUSS auf richtiger Hôhe über der Schulter des Kindes lie- gen (Abb.9). Der Schultergurt MUSS sich knapp über den Schultern des Kindes befin- den. Montage im Fahrzeug (Rückwärtsgerichtete Position, für Kinder unter 13 kg)

Diese Position darf nur für Kinder mit einem Gewicht von weniger als 13 kg verwendet werden (maximal ca. 1 Jahr alt) (Abb.11)}. NICHT auf mit Sicherheitsairbags ausgestatteten Fahrzeugsitzen montieren {Abb.12). Es wird ausdrücklich empfohlen, den Kindersitz auf dem Rücksitz des Fahr- zeugs zu montieren. Bei Montage in rückwärtsgerichteter Position MUSS der Kindersitz auf den flachsten Neigungswinkel (Winkel 5) eingestellt werden (Nähere Informa- tionen zur Einstellung finden Sie auf Seite 48.) Bei Montage in rückwärtsgerichteter Position MÜSSEN sowohl die vordere Abstützung als auch die Innenpolsterung angebracht werden.

Bringen Sie die Innenpolsterung am Sitz an (inklusive Kopfpolsterung, Sitz- polsterung und Zwischenbeinschutzgurt) Das Einlegekissen gewährleistet extra Schutz und Komfort speziell für Babys unter 6 Monaten. Kleinkinder im Alter von unter 6 Monaten müssen den Kindersitz mit dem Einlegekissen verwenden {Abb.13). Die Innenpolsterung kann zum Waschen herausgenommen werden. Abb. 13.1 Zwischenbein-schutzgurt Abb.13.2 Kopfpolsterung

Achten Sie darauf, den Schultergurt bei der Verwendung der Innenpolste- rung auf die richtige Hôhe einzustellen. (Nähere Informationen zur Einstel- lung finden Sie auf Seite 49.) Verwendung der vorderen Abstützung (Abb.14). Bringen Sie die Abstützung in der richtigen Richtung an. Verwenden Sie die vordere Abstützung nicht zum Anheben bzw. Tragen des Kindersitzes. Schnallen Sie den Fahrzeuggurt an (Abb.15). Anbringung der Fahrzeuggurte [Abb.16].

1. Befestigen Sie den Beckengurt an den beiden rückwärtsgerichteten

Gurtführungshaken unten an der Vorderseite des Kindersitzes.

I. Ziehen Sie den Schultergurt auf die passende Länge, sodass er um die

Rückseite des Kindersitzes führt. Befestigen Sie den Schultergurt an- schlieBend an den rückwärtsgerichteten Gurtführungshaken oben an der Hinterseite des Kindersitzes. Abb. 16.1 Schultergurt Abb. 16.2 Beckengurt

Befestigung des Gurtes an den Haken [Abb.17]. Drücken Sie den Kindersitz nach unten gegen den Fahrzeugsitz. Ziehen Sie die Gurte gleichzeitig in die richtige Richtung, sodass der Kindersitz fest und sicher angebracht ist (Abb.18). Überprüfen Sie nach der Montage noch einmal, ob der Kindersitz sicher angebracht ist. (Rütteln Sie dazu am Kindersitz.)

Vergewissern Sie sich, dass weder der Beckengurt noch der Schultergurt verdreht oder geknickt ist, da diese dadurch nicht mehr ordnungsgemäB funktionieren kônnten (Abb.19). Montage im Fahrzeug [Vorwärtsgerichtete Position, für Kinder von 9 bis 18 kg}

Diese Position darf nur für Kinder mit einem Gewicht zwischen 9 und 18 kg verwendet werden (ca. 1 bis 4 Jahre alt). Es wird ausdrücklich empfohlen, den Kindersitz auf dem Rücksitz des Fahr- zeugs zu montieren (Abb.20). Ziehen Sie den Fahrzeuggurt auf die passende Länge und befolgen Sie an- schlieBend die folgenden Schritte, um den Kindersitz zu befestigen.

I. Ziehen Sie den Fahrzeuggurt durch eine vordere Gurtlasche

I. Ôffnen Sie die Abdeckung der Sitzpolsterung und ziehen Sie den Fahr-

zeuggurt durch (Abb.22).

I. Ziehen Sie den Fahrzeuggurt bis zur anderen vorderen Gurtlasche

IV. Schnallen Sie den Fahrzeuggurt an, sodass ein Klicken zu hôren ist

(Abb.24). Drücken Sie den Kindersitz nach unten gegen den Fahrzeugsitz. Ziehen Sie den Gurt gleichzeitig wie in der Abbildung dargestelltin dierichtige Richtung, sodass der Kindersitz fest und sicher angebracht ist (Abb.25) - Nach un- ten drücken. Befestigen Sie den Fahrzeug-Schultergurt mit dem Blockaderiegel. (Abb.26]

1. Ôffnen Sie den Blockaderiegel.

I. Legen Sie den Sicherheitsgurt über den Blockadehaken und ziehen Sie

ihn fest. Ill. VerschlieBen Sie den Blockaderiegel. Überprüfen Sie nach der Montage noch einmal, ob der Kindersitz sicher angebracht ist. (Rütteln Sie dazu am Kindersitz.) Vergewissern Sie sich, dass weder der Beckengurt noch der Schultergurt verdreht oder geknickt ist, da diese dadurch nicht mehr ordnungsgemäB funktionieren kônnten. 51

À Bringen Sie bei der Montage in rückwärtsgerichteter Position die vordere Abstützung NICHT an (Abb.27). Anschnallen des Kindes im Fahrzeug À Entfernen Sie den Schulterschutzgurt NICHT. Dieser verhindert, dass Ihr Kind im Kindersitz rutscht. Drücken Sie auf die rote Taste, um das Gurtschloss zu ôffnen [Abb.28]. Lockern Sie den Gurt, indem Sie auf die Gurteinstellvorrichtung drücken, und stellen Sie den Schultergurt auf die passende Länge ein [Abb.29] - Drücken. Bringen Sie beide Schultergurte an, führen Sie sie zusammen und führen Sie sie in das Gurtschloss ein [Abb.30). Ziehen Sie am Gurtband der Gurteinstellvorrichtung, um die Schultergurte auf die passende Länge einzustellen. Achten Sie darauf, dass das Kind fest im Kindersitz angeschnallt ist. (Abb.31] - Ziehen. Pflege und Wartung

Die Sitzpolsterung kann herausgenommen werden. Verwenden Sie kal- tes Wasser und Handwäsche. Weitere Informationen finden Sie auf der Waschanleitung auf dem Kindersitz. KEINE Waschmaschinenwäsche oder chemische Reinigung. Entfernen Sie vor dem Waschen den Schaumstoff in der Innenpolsterung. Der Kindersitz darf ohne Polsterung nicht verwendet werden. Der Sitzbe- zug darf nur durch vom Hersteller empfohlene Sitzbezüge ersetzt werden. Dieser stellt einen wichtigen Bestandteil der Rückhalteleistung dar. Zum Entfernen der Sitzpolsterung entfernen Sie die Befestigungsstreifen an beiden Seiten der Sitzpolsterung. Ziehen Sie die Sitzpolsterung vom Sitz. So bringen Sie die Sitzpolsterung wieder an:

1. Bedecken Sie die Vorderseite des Sitzes mit der Sitzpolsterung.

I. Ziehen Sie die Gurte und Schutzgurte durch die Ôffnung in der Sitzpol-

sterung heraus. Achten Sie darauf, dass die Sitzpolsterung richtig und eng auf dem Sitz anliegt [Abb.32).

Il. Stopfen Sie die Ränder der Sitzpolsterung in die hintere Plastikabdek- kung des Sitzes und befestigen Sie die Sitzpolsterung mit den Befesti- gungsstreifen [Abb.33). Anbringen der Schulterschutzgurte.

1. Ôffnen Sie die hintere Abdeckung auf der Hinterseite des Kindersitzes.

I. Führen Sie die Schulterschutzgurte von einer Seite zur anderen durch,

sodass der Schaumstoff dazwischen durch die Hinterseite des Sitzes führt (Abb.34). Il. Bringen sie die Polsterung am Schulterschutzgurt an (Abb.35). Zusätzliche Informationen Achten Sie darauf, dass der Kindersitz stets sicher im Fahrzeug befestigt ist, auch wenn er nicht verwendet wird. Ein nicht befestigter Kindersitz kann herumgeschleudert werden und Insassen in engen Kurven, bei schnellen Bremsungen oder im Falle eines ZusammenstoBes verletzen. Nehmen Sie KEINE baulichen Veränderungen am Kindersitz oder Verände- rungen am Sicherheitsgurtsystem des Kindersitzes vor. Überprüfen Sie der Sicherheit lhres Kindes zuliebe den Kindersitz nach Unfällen jeglicher Art UNBEDINGT oder tauschen Sie ihn unverzüglich aus. Es wird ausdrücklich empfohlen, Gepäck und andere Gegenstände im Fahr- zeug zu befestigen, da diese bei einem ZusammenstoB leicht Verletzungen verursachen kônnen. Statistisch gesehen sind Kinder, die ordnungsgemäB auf dem Rücksitz an- geschnallt werden sicherer als Kinder, die auf dem Vordersitz angeschnallt werden. Daher wird ausdrücklich empfohlen, den Kindersitz auf dem Rück- sitz des Fahrzeugs zu montieren. Der Kindersitz kann sehr heiB werden, wenn er lange der Sonnenstrahlung ausgesetzt ist. Durch Berühren dieser Teile kann die Haut lhres Kindes Ver- brennungen erleiden. Berühren Sie immer selbst die Oberfläche der Metall- und Plastikteile, bevor Sie Ihr Kind in den Kindersitz geben.

Hinweis Dies ist ein Kinderrückhaltesystem der Klasse “Universal”. Es ist gemäB der Europäischen Prüfnorm 44/04 sowie gemäB dem Nationalen Chinesischen Standard 11497 für die allgemeine Verwendung in Fahrzeugen genehmigt und passt in die meisten, aber nicht in alle Fahrzeugsitze. ECE.R44/04 UNIVERSAL 018kg

Lesen Sie in der Gebrauchsanleitung für Ihr Fahrzeug nach, ob dieser Kin- dersitz für diese Altersgruppe für die Montage in Ihrem Fahrzeug geeignet ist, Um eine ordnungsgemäBe Installation dieses Produkts sicherzustellen. Dieses Kindersicherheitssystem wurde unter den aktuellen und strengeren Auflagen als jene früherer Bauarten als “Universal” klassifiziert. Falls Sie Fragen haben, wenden Sie sich an den Hersteller des Kindersitzes oder an den Fachhandel.
