MANUAL DE USUARIO 8H98 GRACO

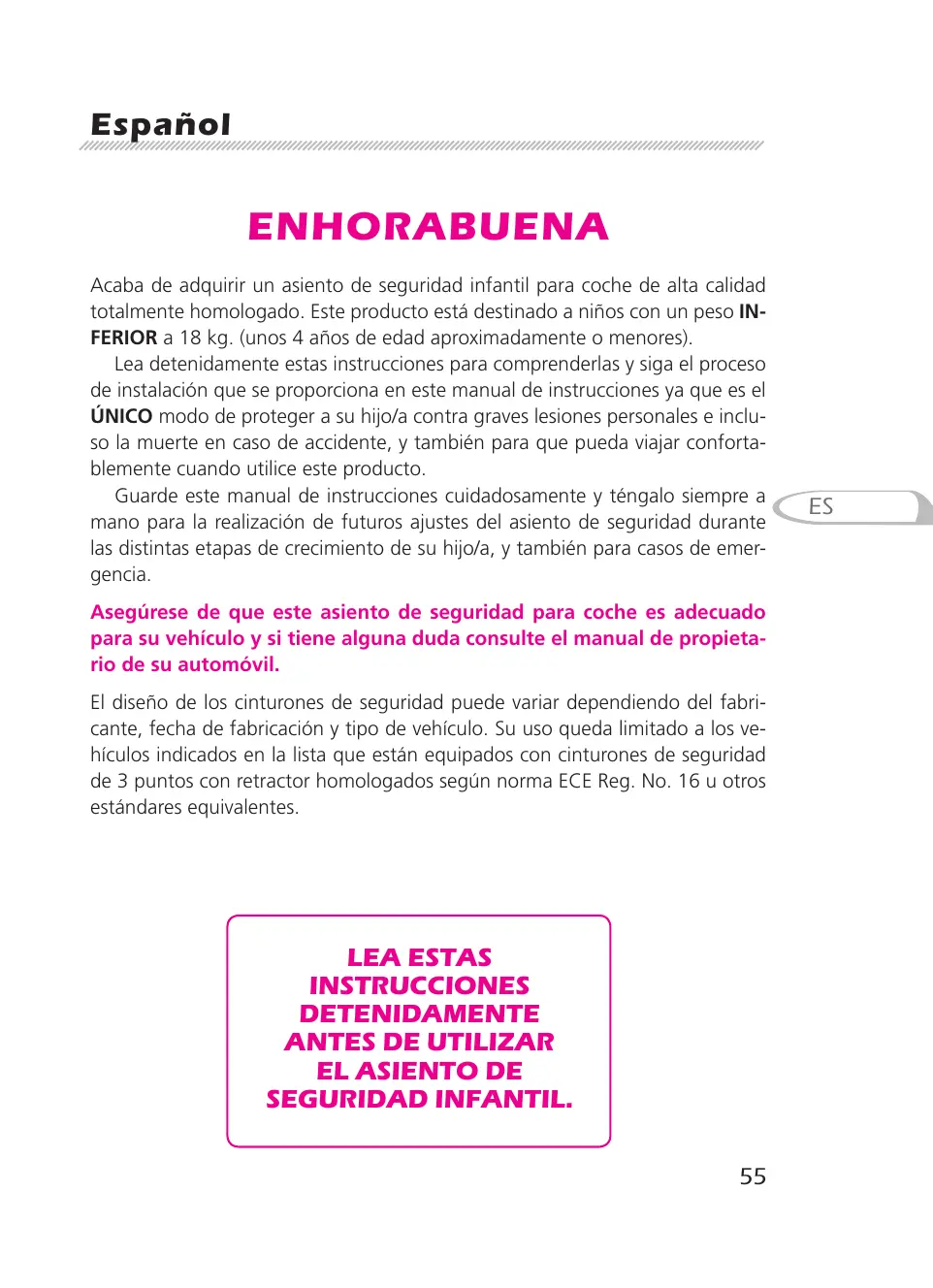

Español ENHORABUENA Acaba de adquirir un asiento de seguridad infantil para coche de alta calidad totalmente homologado. Este producto esté destinado a niños con un peso IN- FERIOR a 18 kg. (unos 4 años de edad aproximadamente o menores). Lea detenidamente estas instrucciones para comprenderlas y siga el proceso de instalacién que se proporciona en este manual de instrucciones ya que es el UNICO modo de proteger a su hijo/a contra graves lesiones personales e inclu- so la muerte en caso de accidente, y también para que pueda viajar conforta- blemente cuando utilice este producto. Guarde este manual de instrucciones cuidadosamente y téngalo siempre a mano para la realizacién de futuros ajustes del asiento de seguridad durante las distintas etapas de crecimiento de su hijo/a, y también para casos de emer- gencia. Asegürese de que este asiento de seguridad para coche es adecuado para su vehiculo y si tiene alguna duda consulte el manual de propieta- rio de su automôvil. El diseño de los cinturones de seguridad puede variar dependiendo del fabri- cante, fecha de fabricacién y tipo de vehiculo. Su uso queda limitado a los ve- hiculos indicados en la lista que estén equipados con cinturones de seguridad de 3 puntos con retractor homologados segün norma ECE Reg. No. 16 u otros eständares equivalentes. LEA ESTAS INSTRUCCIONES DETENIDAMENTE

• indice Advertencias a padres y otros Usuarios p. 57
• Emergencia p. 58
• Informaciôn importante p. 58
• Informaciôn del producto p. 59
• Lista de piezas p. 59
• Ajustes para reclinar el asiento p. 59
• Ajuste de la altura del arnés del hombro p. 60
• Instalaciôn en el vehiculo, (Mirando hacia aträs, para niños con un peso inferior a 13 kg.} Instalaciôn en el vehiculo, (Mirando hacia delante, p. 60

para niños con un peso inferior a 13 kg.]........... Modo de asegurar al niño en el asiento del vehiculo . Cuidado y mantenimiento . Informaciôn adicional ..…

À ADVERTENCIAS A PADRES Y OTROS USUARIOS

NINGÜN ASIENTO DE SEGURIDAD INFANTIL puede garantizar una pro- teccién total contra lesiones en caso de accidente. Sin embargo, el uso co- rrecto de este asiento de seguridad infantil reduciré el riesgo de que se pro- duzcan lesiones de gravedad o la muerte del niño. Este asiento de seguridad infantil se ha diseñado EXCLUSIVAMENTE para niños con un peso inferior a 18 kg. (unos 4 años de edad o menores). NO instale ni utilice este asiento de seguridad infantil hasta que no haya leido y comprendido las instrucciones que se proporcionan en este manual y en el manual del propietario de su vehiculo. NO instale ni utilice este asiento de seguridad infantil si no sigue las instruc- ciones y las advertencias que se proporcionan en este manual de instruccio- nes ya que de otro modo podria poner a su hijo/a en peligro de sufrir lesio- nes de gravedad o la muerte. NO utilice este asiento de seguridad infantil con piezas de otros fabrican- tes. NO utilice este asiento de seguridad infantil si esté dañado o le faltan piezas. NO vista a su hijo con ropas sueltas ya que podrian interferir en la correcta su- jecién y aseguramiento del niño con los arneses del hombro y de los muslos. Advertencias para los padres y otros usuarios NO deje el asiento de seguridad infantil suelto o sin asegurar al vehiculo ya que puede salir despedido en el interior del automévil y provocar daños a sus ocupantes en caso de realizar un giro o parada brusca o si se produce un accidente. Retirelo si no lo va a utilizar con regularidad. NUNCA deje al niño solo en este asiento de seguridad infantil. NO INSTALE NUNCA este asiento de seguridad infantil en asientos equi- pados con airbags de seguridad. NO INSTALE NUNCA este asiento de seguridad infantil sélo con cinturo- nes de seguridad de dos puntos. NO UTILICE NUNCA asientos de seguridad infantil de segunda mano o cuyo historial desconozca ya que podrian estar dañados estructuralmente y poner en peligro la seguridad de su hijo. NO UTILICE NUNCA cuerdas, ni ningün otro tipo de sustitutos de los cin- turones de seguridad si estän dañados.

Tenga cuidado de que sus manos no queden atrapadas al reclinar el res- paldo a la posicién 5 cuando instale el asiento de seguridad mirando hacia aträs. No utilice la barra superior como empuñadura para elevar el asiento de se- guridad al trasladarlo, ya que podria provocar daños estructurales en el asiento de seguridad. Emergencia En caso de emergencia o accidente, es de vital importancia que su hijo reciba primeros auxilios y tratamiento médico inmediatamente. Informaciôn importante

Lea cuidadosamente y comprenda este manual de instrucciones antes de instalar el asiento de seguridad infantil. Guarde este manual de instrucciones cuidadosamente dentro del espacio que hay detrés del respaldo. Este asiento de seguridad infantil se ha diseñado y estä completamente ho- mologado para niños y bebés con un peso de 18 kg. o inferior (4 años de edad aproximadamente o menores). Mantenga siempre el asiento de seguridad infantil correctamente asegura- do al asiento del vehiculo, lo use o no. Si cualquier pieza del asiento o del arnés queda atrapada en la puerta o por debajo del asiento, podria moles- tar a otros pasajeros o impedir que la puerta cierre correctamente. No deje nunca al niño solo dentro del vehiculo. Cambie el asiento de seguridad infantil tras cualquier accidente ya que no se podrän advertir con facilidad muchos daños estructurales que pueda ha- ber sufrido el asiento de seguridad infantil.

Informaciôn del producto Descripcién del producto: Graco Gr 0+/1 Nümero de modelo: 8498. Diseñado para: Niños con un peso inferior a 18 kg. (o menores de 4 años de edad). Gr.0+/1 Materiales: Pléstico, metal, tejido. Pais de fabricacién: China. Fabricante: Graco Children Products. Lista de piezas Fig. Fig. Fig. Fig. Fig. Fig. Fig. Fig.

Enganche de seguridad de 5 puntos Ajustador del arnés Botén de ajuste de reclina- miento Cierre secundario Conexién de la barra superior Enganche del cinturén de seguridad cuando se instala mirando hacia atrés. Cuerpo Correas de protecciôn para los hombros Fig. 2.1 Fig. 2.2 Fig. 2.3 Fig. 2.4 Fig. 2.5 Fig. 2.6 Fig. 2.7 Fig. 3 Enganche del cinturén de seguridad cuando se instala mirando hacia atrés Cierre bloqueante para instalaciôn mirando hacia delante Front belt cover Base Tapa posterior Manual de instrucciones Botén del ajustador de altura del arnés Almohadilla antideslizante Ajustes para reclinar el asiento À Tras realizar el ajuste, mueva hacia delante y hacia atrés el asiento de se- Instalacién hacia delante (para niños de 9-18 kg.) guridad para asegurarse de que ha quedado correctamente asegurado al asiento del vehiculo. Existen cuatro posiciones de reclinamiento 1-4 (Fig. 5}. Lo ünico que debe ha- cer es pulsar el botôn para ajuste de reclinamiento y ajustar el reclinamiento del asiento de seguridad infantil (Fig. 4] - Empujar hacia arriba.

Instalacién mirando hacia aträs (para niños con un peso inferior a 13 kg.) Pulse en primer lugar el cierre secundario y, a continuacién, el botén para ajus- te de reclinamiento (Fig. 6). Si se instala el asiento de seguridad infantil en esta posiciôn TENDRÀ que colocarlo en la posiciôn de reclinamiento 5 (Fig. 5).

Al colocar el asiento en esta posicién, extreme las precauciones para que sus manos no queden atrapadas en el asiento. Ajuste de la altura del arnés del hombro

Si no se ajusta correctamente la altura del hombro, el niño podria salir des- pedido del asiento de seguridad infantil si se produce un accidente. Asegürese de que la altura del hombro no sea demasiado alta o baja antes de instalar el asiento de seguridad. Abra la tapa posterior que se encuentra en la parte de aträs del respaldo del asiento de seguridad (Fig. 7}. Pulse el botén del ajustador de la altura del arnés para mover la palanca deslizante hacia arriba o abajo (Fig. 8). La altura del hombro se puede ajustar en cuatro posiciones. Ajuste el arnés del hombro a la altura de la cubierta de salida de la inser- din tras realizar el ajuste de la altura (Fig. 10). El arnés del hombro TIENE que descansar en los hombros del niño ajusta- do a su altura (Fig. 9). La posicién del arnés de los hombros TIENE que ajustarse ligeramente por encima de los hombros del niño. Instalaciôn en el vehiculo (Mirando hacia aträs, para niños con un peso inferior a 13 Kg.)

Observe que este modo debe utilizarse EXCLUSIVAMENTE para niños con un peso inferior a 13 kg. (de un año de edad o menor) (Fig. 11}. NO INSTALE el asiento de seguridad en asientos equipados con airbags de seguridad (Fig. 12). Recomendamos encarecidamente instalar el asiento de seguridad infantil en los asientos traseros del vehiculo.

Observe que TIENE que ajustar el asiento de seguridad infantil en la posi- ciôn méxima de reclinacién, o posicién de reclinacién 5, cuando lo instale mirando hacia atrs (Consulte la pâgina 59 donde se proporcionan las ins- trucciones de ajuste). Tanto la barra superior como el acolchado interno TIENEN que colocarse mirando hacia atrés. Enganche los acolchados internos al asiento de seguridad (incluyendo el acolchado para la cabeza, el acolchado del asiento y la correa de la entre- pierna). La almohada interior esta diseñada para dar una proteccién extra y mayor confort para los niños menores de 6 meses. Los niños menores de 6 meses deben usar esta silla de auto con la almohada interior (Fig. 13]. El acolchado interno se puede desmontar para lavarlo. Fig. 13.1 Correa de la entrepierna de protecciôn Fig. 13.2 Acolchado del asiento

Asegürese de ajustar el arnés del hombro a la altura correcta cuando utili- ce los acolchados internos (Consulte la pâgina 60 donde se proporcionan las instrucciones de ajuste). Utilice la barra superior (Fig. 14]. Observe que la insercién es direccional. No utilice la barra superior como empuñadura para elevar el asiento de se- guridad. Enganche el cinturén de seguridad del vehiculo (Fig. 15). Instalacién de los cinturones de seguridad del vehiculo (Fig. 16).

1. Enganche la parte del regazo del cinturén de seguridad a los dos gan-

chos para el cinturén del asiento de seguridad cuando se instala miran- do hacia aträs, que hay en la parte frontal inferior del asiento de segu- ridad. I Tire de la parte del hombro del cinturén en diagonal hasta la posiciôn adecuada rodeando el respaldo del asiento de seguridad infantil y, a continuacién, enganche el cinturén a los ganchos para el cinturén del

asiento de seguridad, cuando se instala mirando hacia aträs, que se en- cuentran en la parte trasera superior del asiento de seguridad. . 16.1 Parte del hombro del cinturôn Fig. 16.2 Parte del regazo del cinturôn

Enganche el cinturén de seguridad a los ganchos (Fig. 17]. Empuje el asiento de seguridad hacia abajo hasta que descanse sobre el asiento del automévil. Al mismo tiempo, tire de los cinturones de seguri- dad en la misma direccién hasta que el asiento de seguridad quede firme- mente sujeto y asegurado (Fig. 18). Vuelva a comprobar que el asiento de seguridad ha quedado correcta- mente asegurado tras finalizar el procedimiento que se acaba de descri- bir. (Para realizar la comprobacién, mueva el asiento hacia delante y hacia aträs). Asegürese de que tanto la parte del regazo del cinturén de seguridad, como la parte del hombro, en diagonal, no estän dobladas ni retorcidas de tal modo que impidan cumplir con su funcién del modo correcto (Fig. 19). Instalaciôn en el vehiculo (Mirando hacia delante, para niños con un peso inferior a 13 kg.)

Observe que este modo debe utilizarse EXCLUSIVAMENTE para niños con un peso de 9-18 kg. (de 1 a 4 años de edad). Recomendamos encarecidamente instalar el asiento de seguridad infantil en los asientos traseros del vehiculo (Fig. 20). Tire del cinturén de seguridad del vehiculo hasta la longitud adecuada y, a continuacién, siga los pasos siguientes para asegurar el asiento de seguri- dad.

1. Pase el cinturén de seguridad del vehiculo a través de la abertura para

el cinturén que hay en la cubierta frontal (Fig. 21).

I. Levante el acolchado del asiento de seguridad y tire del cinturén de se-

guridad del vehiculo (Fig. 22). Il. Pase el cinturén de seguridad del vehiculo à través de la abertura que hay en el otro lado del asiento de seguridad (Fig. 23].

IV. Enganche el cinturén de seguridad del vehiculo hasta que se oiga un

Empuje hacia abajo el asiento de seguridad infantil contra el vehiculo del asiento. Al mismo tiempo, tire del cinturén de seguridad en la direccién que se muestra en la figura hasta que el asiento de seguridad quede suje- to y correctamente asegurado (Fig. 25] - Empujar hacia abajo. Asegure la parte de los hombros en diagonal del cinturén de seguridad con el cierre bloqueante (Fig. 26). l. Suelte el cierre bloqueante.

I. Pase el cinturén de seguridad a través del cierre bloqueante y tire del

mismo hasta tensarlo. Il. Cierre el cierre bloqueante. Vuelva a comprobar que el asiento de seguridad ha quedado correctamen- te asegurado tras finalizar el procedimiento que se acaba de describir. Asegürese de que tanto la parte del regazo del cinturén de seguridad, como la parte del hombro, en diagonal, no estän dobladas ni retorcidas de tal modo que impidan cumplir con su funcién del modo correcto NO coloque la barra superior cuando instale el asiento de seguridad miran- do hacia delante (Fig. 27). Modo de asegurar al niño en el asiento del vehiculo

NO desmonte las correas de protecciôn para los hombros que se han dise- ñado para evitar que el niño se deslice en el asiento de seguridad. Pulse el botén rojo para soltar el enganche del arnés (Fig. 28). Para aflojar el arnés pulse el botén del ajustador del arnés y ajuste el arnés de hombro à la longitud adecuada (Fig. 29] - Pulsar. Enganche las dos correas de los hombros y, a continuacién, introdüzcalas en el enganche del arnés (Fig. 30). Tire de la cincha del ajustador del arnés para ajustar las correas de los hom- bros a la longitud correcta, de tal modo que el niño quede firmemente ase- gurado al asiento de seguridad (Fig. 31} - Tirar.

Cuidado y mantenimiento

El acolchado del asiento es desmontable. Para lavarlo a mano, utilice agua fria y consulte las indicaciones de lavado en la etiqueta que hay en el asien- to de seguridad, donde se indica el método de lavado correcto. NO lave el acolchado en la lavadora ni en seco. Saque la espuma de los acolchados internos antes de lavarlos. El asiento de seguridad infantil no debe utilizarse sin el acolchado. No cam- bie el acolchado por otro que no esté recomendado por el fabricante ya que el acolchado es parte integral del asiento de seguridad e influye en su funcién. Para desmontar el acolchado del asiento, suelte el acolchado de sujeciôn que hay a ambos lados del acolchado del asiento. Tire de los acolchados del asiento hasta sacarlos de su posicién. Para volver a montar los acolchados

1. Coloque el acolchado del asiento en la parte frontal del asiento.

I. Pase los arneses y correas a través de las aberturas para este fin que hay

en el acolchado del asiento de seguridad. Asegürese de que el acolcha- do del asiento encaja correctamente y encaja en el asiento (Fig. 32). Ill. Introduzca el borde del acolchado del asiento en la cubierta de plästi- co de la parte de aträs del asiento y coloque el acolchado de sujecién para que sujete el acolchado del asiento (Fig. 33]. Instalacién de las correas de proteccién de los hombros:

1. Abra la tapa que hay en la parte de aträs del respaldo.

IL. Pase la correa de proteccién del hombro de un lado a otro, de tal modo que la cincha que hay en el centro pase a través del respaldo del asien- to (Fig. 34). Enganche el arnés de los hombros a la correa de proteccién de los hom- bros (Fig. 35).

Informaciôn adicional Compruebe que el asiento de seguridad esté correctamente sujeto al vehi- culo cuando no lo utilice ya que puede salir despedido en el interior del au- tomévil y provocar daños a sus ocupantes en caso de realizar un giro o pa- rada brusca o si se produce un accidente. NO modifique de ningün modo la estructura ni el sistema del cinturén de seguridad del asiento de seguridad. Por seguridad del niño COMPRUEBE o cambie inmediatamente el asiento de seguridad infantil si se produce un accidente de cualquier tipo. Se recomienda encarecidamente asegurar cualquier tipo de equipaje u ob- jetos, ya que pueden provocar lesiones en caso de colisién. Segün datos estadisticos, los niños viajan més seguros cuando se les ase- gura correctamente en los asiento traseros del vehiculo, en vez de en los asientos delanteros. Por este motivo, recomendamos encarecidamente ins- talar el asiento de seguridad infantil en los asientos traseros del vehiculo. El asiento de seguridad infantil puede calentarse en exceso tras una larga exposicién al sol. El contacto con estas piezas puede provocar quemaduras en la piel del niño. Toque siempre la superficie de las piezas plésticas y me- télicas antes de colocar al niño en el asiento de seguridad infantil.

Aviso 1 Este asiento de seguridad infantil es “Universal”. Estä aprobado segün Nor- ma europea ECE-R 44.04 y segün el Eständar nacional de China 11497, para uso general en vehiculos. Seré posible utilizarlo en la mayoria de asien- tos de automviles, aunque no en todos. ECE.R44/04 UNIVERSAL 018kg

2 Para asegurar una correcta instalacién de este producto, consulte el ma- nual del propietario de su vehiculo a fin de comprobar si este asiento de se- guridad infantil destinado a este grupo de edad se puede instalar adecua- damente en su vehiculo. 3 Este asiento de seguridad infantil se ha clasificado como "Universal" de acuerdo con los ültimos y ms exigentes esténdares, y no segün eständares anteriores que se aplicaban a diseños mâs antiguos que no portaban este aviso. 4 Sitiene alguna duda, péngase en contacto con el fabricante de este asien- to de seguridad infantil o con su proveedor.
