Producttype	2-kanaals audioversterker
Merk	BLAUPUNKT
Model	VR 250 VELOCITY AMP
Max. vermogen (4 Ohm)	2 x 100 W of 1 x 300 W in brug
Max. vermogen (2 Ohm)	2 x 150 W of 1 x 400 W in brug
Max. vermogen (1 Ohm)	2 x 230 W
RMS-vermogen (4 Ohm)	2 x 50 W of 1 x 150 W (THD 0,04%)
RMS-vermogen (2 Ohm)	2 x 75 W of 1 x 200 W (THD 0,06%)
RMS-vermogen (1 Ohm)	2 x 115 W (THD 0,07%)
Frequentiebereik	10 Hz - 70 kHz (-3 dB)
Signaal-ruisverhouding	> 95 dB
Ingangsgevoeligheid	0,3 V - 8 V
Hoogdoorlaatfilter	40 - 250 Hz (instelbaar)
Laagdoorlaatfilter	40 - 120 Hz (instelbaar)
Afmetingen (B x H x D)	232,6 x 59,5 x 320 mm
Voeding	12 V DC (accu voertuig)
Toegestane impedantie	1 - 4 Ohm (1 Ohm alleen in stereo)
Aansluitingen	Vergulde schroefverbindingen, vergulde Cinch preamp in-/uitgang
Functies	Tri-Mode bedrijf, verchroomde Bocker basversterker, MOSFET-transistoren
Beveiliging	Geïntegreerde zekeringen, POWER/PROTECT-indicator
Montage	In de kofferbak of onder de stoelen, met voldoende ventilatie

Veelgestelde vragen - VR 250 VELOCITY AMP BLAUPUNKT

Hoe sluit ik de VR 250 VELOCITY AMP versterker aan op een auto-accu?

Koppel eerst de negatieve pool van de accu los. Gebruik een positieve kabel van minimaal 10 mm² met een zekeringhouder dicht bij de accu. Bevestig de negatieve kabel aan een schoon massapunt (carrosseriebout) nadat u het oppervlak hebt geschuurd en grafietvet hebt aangebracht. Sluit de negatieve kabel niet rechtstreeks op de accu aan.

Welke luidsprekerimpedantie kan ik gebruiken met de VR 250?

De versterker accepteert luidsprekers van 1, 2 of 4 ohm. In stereomodus is 1 ohm stabiliteit toegestaan. Houd u aan het aangegeven maximale vermogen voor elke impedantie.

Hoe stel ik de gain (GAIN) in op de VR 250?

De GAIN-regelaar past de ingangsgevoeligheid (0,3 V - 8 V) aan de uitgangsspanning van uw autoradio aan. Draai geleidelijk tot u een helder geluid zonder vervorming krijgt. Deze regeling is geen volumeregeling.

Hoe configureer ik het hoogdoorlaat- of laagdoorlaatfilter?

Gebruik de Crossover-schakelaar bovenop de versterker. Zet hem op Highpass voor het filteren van lage tonen (40-250 Hz) of Lowpass voor hoge tonen (40-120 Hz). Stel de kantelfrequentie in met de bijbehorende potentiometer.

Wat betekent het rode POWER/PROTECT-lampje?

Het groene lampje geeft normaal bedrijf aan. Als het rood gaat branden, is een beveiliging geactiveerd (overbelasting, kortsluiting, hoge temperatuur). Controleer de bedrading, de luidsprekerimpedantie en de zekeringen.

Kan ik de versterker in brugmodus (mono) gebruiken?

Ja, bijvoorbeeld voor een subwoofer. Sluit de luidspreker aan tussen de + aansluiting van het linker kanaal en de – aansluiting van het rechter kanaal (of omgekeerd volgens het schema). Het maximale vermogen in brugmodus is 300 W (4 Ohm) of 400 W (2 Ohm). Ga niet onder 4 Ohm in brugmodus.

Welke doorsnede van de voedingskabel wordt aanbevolen?

Gebruik voor de positieve en negatieve kabels minimaal 10 mm². Voor luidsprekerkabels is een doorsnede van maximaal 16 mm² voldoende. Te dunne kabels kunnen verlies of oververhitting veroorzaken.

Hoe reinig en onderhoud ik de VR 250 versterker?

Koppel de voeding los voor onderhoud. Reinig de behuizing met een zachte, licht vochtige doek. Gebruik geen schurende middelen of oplosmiddelen. Controleer periodiek de aansluitingen en zekeringen.

Waar kan ik reserveonderdelen of zekeringen vinden?

Vervangende zekeringen moeten hetzelfde type en vermogen hebben als de meegeleverde (nooit overbruggen). Neem contact op met een erkende Blaupunkt-dealer voor reserveonderdelen. Laat de installatie uitvoeren door een Velocity-specialist.

Kan ik deze versterker aansluiten op een autoradio zonder Cinch-uitgang?

Ja, gebruik een ISO-Cinch-adapter (niet meegeleverd). Sluit de luidsprekeruitgangen van de autoradio aan op de adapter en verbind vervolgens de Cinch met de versterker. Zorg ervoor dat de +12V-schakellijn is aangesloten.

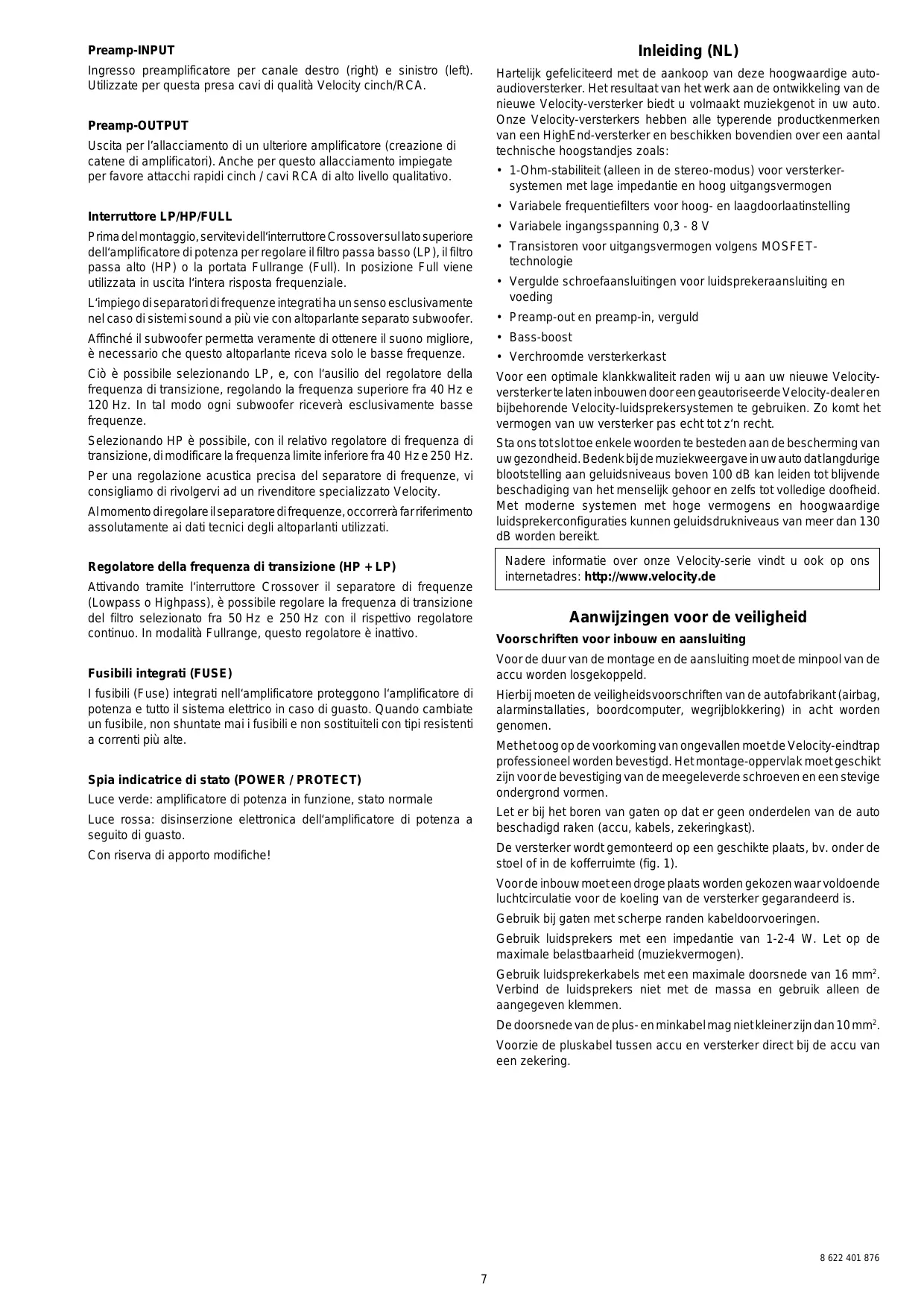

GEBRUIKSAANWIJZING VR 250 VELOCITY AMP BLAUPUNKT

Inbouwinstrukties / Gebruiksaanwijzing

Monteringsanvisning / Bruksanvisning

Hartelijk gefeliciteerd met de aankoop van deze hoogwaardige auto-audioversterker. Het resultaat van het werk aan de ontwikkeling van de Velocity-versterker biedt u volmaakt muziekgenot in uw auto. Onze Velocity-versterkers hebben alle opvallende productkenmerken van een HighEnd-versterker en beschikken bovendien over een aantal technische hoogstandjes zoals:

• 1-Ohm-stabiliteit (alleen in de stereo-modus) voor versterkersystemen met lage impedantie en hoog uitgangsvermogen
• Variabele frequentiefilters voor hoog- en laagdoorlaatinstelling
• Variabele ingangsspanning 0,3 - 8 V
• Transistoren voor uitgangsvermogen volgens MOSFET-technologie
• Vergulde schroefaansluitingen voor luidsprekeraansluiting en voeding
• Preamp-out en preamp-in, verguld
• Bass-boost
• Verchroomde versterkerkast

Voor een optimale klankkwaliteit raden wij u aan uw nieuwe Velocity-versterker te laten inbouwen door een geautoriseerde Velocity-dealer en bijbehorende Velocity-luidsprekersystemen te gebruiken. Zo komt het vermogen van uw versterker pas echt tot zijn recht.

Sta ons tot slot toe enkele woorden te besteden aan de bescherming van uw gezondheid. Bedenk bij de muziekweergave in uw auto dat langdurige blootstelling aan geluidsniveaus boven 100 dB kan leiden tot blijvende beschadiging van het menselijk gehoor en zelfs tot volledige doofheid. Met moderne systemen met hoge vermogens en hoogwaardige luidsprekerconfiguraties kunnen geluidsdrukniveaus van meer dan 130 dB worden bereikt.

Nadere informatie over onze Velocity-serie vindt u ook op ons internetadres: http://www.velocity.de

Aanwijzingen voor de veiligheid

Voorschriften voor inbouw en aansluiting

Voor de duur van de montage en de aansluiting moet de minpool van de accu worden losgekoppeld.

Hierbij moeten de veiligheidsvoorschriften van de autofabrikant (airbag, alarminstallaties, boardcomputer, wegrijblokkering) in acht worden genomen.

Met het oog op de voorkoming van ongevallen moet de Velocity-eindtrap professioneel worden bevestigd. Het montage-oppervlak moet geschikt zijn voor de bevestiging van de meegeleverde schroeven en een stevige ondergrond vormen.

Let er bij het boren van gaten op dat er geen onderdelen van de auto beschadigd raken (accu, kabels, zekeringkast).

De versterker moet worden gemonteerd op een geschikte plaats, bv. onder de stoel of in de kofferruimte (fig. 1).

Voor de inbouw moet een droge plaats worden gekozen waar voldoende luchtcirculatie voor de koeling van de versterker gegarandeerd is.

Gebruik bij gaten met scherpe randen kabeldoorvoeringen.

Gebruik luidsprekers met een impedantie van 1-2-4 Ω. Let op de maximale belastbaarheid (muziekvermogen).

Gebruik luidsprekerkabels met een maximale doorsnede van 16 mm². Verbind de luidsprekers niet met de massa en gebruik alleen de aangegeven klemmen.

De doorsnede van de plus- en minkabel mag niet kleiner zijn dan 10 mm².

Voorzie de pluskabel tussen accu en versterker direct bij de accu van een zekering.

Velocity Reference-versterker VR 250, VR 2100

De versterker is geschikt voor aansluiting op autoradio's met cinch-aansluiting.

Gebruik voor aansluiting op autoradio's met ISO-aansluiting Blaupunkt ISO-cinch-adapters.

Toepassings- en schakelingsmogelijkheden

	VR 250		VR 2100
Max Power 4 Ohm	2x100 / 1x300 Watt Tri - Mode	Fig. 7	2x200 / 1x600 Watt
Max Power 2 Ohm	2x150 / 1x400 Watt	Fig. 7	2x300 / 1x1000 Watt
Max Power 1 Ohm	2x230 Watt	Fig. 7	2x400 Watt
RMS Power 4 Ohm	2x50 / 1x150 Watt (THD @ 0,04 %)	Fig. 7	2x100 / 1x300 Watt (THD @ 0,04 %)
RMS Power 2 Ohm	2x75 / 1x200 Watt (THD @ 0,06 %)	Fig. 7	2x150 / 1x500 Watt (THD @ 0,05 %)
RMS Power 1 Ohm	2x115 Watt (THD @ 0,07 %)	Fig. 7	2x200 Watt (THD @ 0,07 %)
Frequentie- omvang -3 dB	10 Hz - 70 kHz		10 Hz - 70 kHz
Signaal-ruis- verhouding	>95 dB		>95 dB
Ingangs- gevoeligheid	0,3 - 8 V		0,3 - 8 V
Hoogdoorlaat- filter (high pass)	40 - 250 Hz		40 - 250 Hz
Laagdoorlaat- filter (low pass)	40 - 120 Hz		40 - 120 Hz
Afmetingen bxhxd (mm)	232,6 x 59,5 x 320		232,6 x 59,5 x 380

Tri-Mode

U kunt twee luidsprekers gebruiken en tegelijkertijd een derde luidspreker met monoweergave (brugfunctie) eraan toevoegen.

Plus-/minaansluiting

Wij bevelen een minimale doorsnede aan van 10 mm². Verbind een in de handel verkrijgbare pluskabel met de accu en sluit deze aan via de zekeringhouder. Sluit de zekeringhouder aan in de nabijheid van de accu.

Gebruik kabeldoorvoeringen bij gaten met scherpe randen. Schroef een in de handel verkrijgbare minkabel stevig vast aan een storingsvrij massapunt (carrosserieschroef, plaatstaal van de carrosserie), niet aan de minpool van de accu. Krab het contactoppervlak van het massapunt blank en vet het in met grafietvet.

Voorbeelden voor aansluiting

Aansluiting op de voeding. fig. 2

Aansluiting op autoradio's met cinch-uitgang. fig. 3

Aansluiting op autoradio's met luidsprekeruitgang. fig. 4

Voorbeelden van aansluiting van de luidsprekers. fig. 5

Bij aansluiting via de cinch- of luidsprekeruitgang van de autoradio moet de schakelkabel worden aangesloten. +12V

Regelaar (GAIN)

Met behulp van de gain regelaar kan de ingangsgevoeligheid van de Velocity-eindtrap worden aangepast aan de uitgangsspanning van de voorversterkeruitgang van uw autoradio.

De waarde is instelbaar tussen 0,3 en 8 V.

Wanneer een autoradio van een andere fabrikant wordt aangesloten, moet de ingangsgevoeligheid worden aangepast in overeenstemming met de opgaven van de fabrikant.

Houd er rekening mee dat de gain adjust-regelaar geen volume-instelling is!

Preamp-INPUT

Voorversterkeringang voor rechter- (right) en linkerkanaal (left). Gebruik voor deze aansluiting hoogwaardige velocity-cinch/RCA-kabels.

Preamp-OUTPUT

Uitgang voor aansluiting van een tweede versterker (opbouw van amplifier-ketens). Ook voor deze aansluiting hoogwaardige velocity-cinch / RCA-kabel gebruiken s.v.p.

LP/HP/FULL-schakelaar

Kies vóór de montage met de crossover-schakelaar op de bovenkant van de eindtrap om het laagdoorlaatfilter (LP), het hoogdoorlaatfilter (HP) of full range (FULL) in te stellen. Bij de positie FULL worden de volledige frequentie-omvang bij de uitgang gebruikt.

Het gebruik van de geïntegreerde frequentie-doorlaatfilters is vooral zinvol bij meerweg-geluidssystemen met subwoofer.

Om een subwoofer zinvol te gebruiken en daarmee de beste klank te bereiken, is het noodzakelijk deze van bepaalde frequenties af te sluiten zodat alleen de lage frequenties (bassen) eraan worden doorgegeven.

Kies hiervoor LP en stel m.b.v. de overgangsfrequentieregelaar de bovenste frequentie in tussen 40Hz en 120Hz. Hiermee wordt elke subwoofer optimaal afgesloten van hogere frequenties.

Bij de keuze HP kan met de bijbehorende overgangsfrequentieregelaar de onderste grensfrequentie worden gevarieerd tussen 40Hz en 250Hz

Voor de exacte akoestische afregeling van de frequentie-doorlaatfilters raden wij u aan advies in te winnen bij een Velocity-dealer.

De technische gegevens van de aangesloten luidsprekers moeten bij de afstemming van de frequentiefilters beslist in acht worden genomen.

Overgangsfrequentieregelaars (HP + LP)

Wanneer via de crossover-schakelaar het frequentie-doorlaatfilter geactiveerd is (lowpass of highpass), kan de overgangsfrequentie van het desbetreffende filter met de overeenkomstige regelaar traploos worden ingesteld: tussen 50 Hz en 250 Hz. Bij fullrange-weergave heeft deze regelaar geen functie.

Geïntegreerde zekeringen (FUSE)

De in de versterker geïntegreerde zekeringen (fuse) beschermen de eindtrap en het gehele elektrische systeem in geval van storingen. Wanneer een zekering moet worden vervangen, mogen nooit zekeringen worden overbrugd of worden vervangen door types met een hogere stroomsterkte.

Aanduiding bedrijfstoestand (POWER / PROTECT)

Groen lampje: eindtrap aan, reguliere bedrijfstoestand;

Rood lampje: eindtrap is elektronisch uitgeschakeld omdat een storing is opgetreden.

Wijzigingen voorbehouden!
