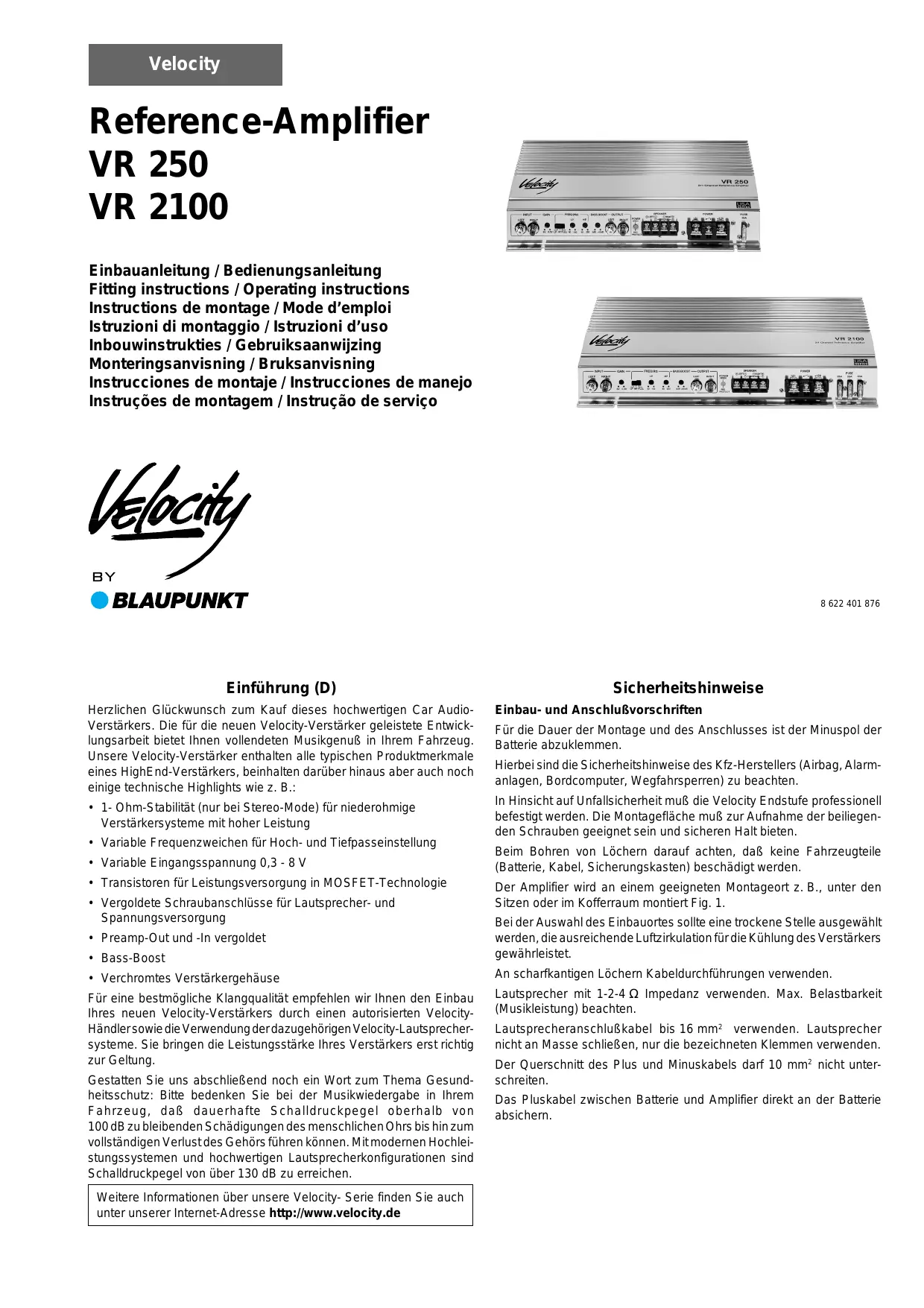

BEDIENUNGSANLEITUNG VR 250 VELOCITY AMP BLAUPUNKT

Einbauanleitung / Bedienungsanleitung

Herzlichen Glückwunsch zum Kauf theses hochwertigen Car Audio-Verstärkers. Die für die neuen Velocity-Versteller geleistete Entwicklungarbeit bietet Ihnen vollendeten Musikgenuß in Ihr Fremzeug. Unsere Velocity-Versteller enthalten alle typischen Produktmerkmal eines HighEnd-Verstärkers, beinhalten darüber hinaus aber auch noch eineine technische Highlights wie z. B.:

• 1- Ohm-Stabilität (nur bei Stereo-Mode) für niederohmige Verständerkersysteme mit hoher Leistung
• Variable Frequenzweichen für Hoch- und Tiefpassinstellung
  Variable Eingangsspannung 0,3-8 V
• Transistoren für Leistungsversorgung in MOSFET-Technologie
• Vergoldete Schraubanschlüsse für Lautsprecher- und Spannungsvorsorgung
• Preamp-Out und -In vergoldet
• Bass-Boost
• Verchromtes Verstärkergehäuse

Für eine bestmögliche Klangqualität empfehlen wir Ihnen den Einbau Ihres neuen Velocity-Veränderkurs durch einen autorisierten Velocity-Handler sowie die Verwendung der dazugehörigen Velocity-Lautsprecher-systeme. Sie bringen die Leistungsstärke Ihres Veränderkurs erst richtig zur Geltung.

Gestatten Sie uns abschließlich noch ein Wort zum Thema Gesundheitsschutz:itte bedenken Sie bei der Musikwiedergabe in Ihr Hem Fahrzeug, daß dauerhafte Schalldruckpegel oberhalb von 100 dB zu bleibenden Schädigungen des menschlichen Ohrs bis hin zum vollständigen Verlust des Gehör's führen können. Mit modernen Hochleistungssystemen und hochwertigen Laatsprecherkonfigurationen sind Schalldruckpegel von über 130 dB zu erreichen.

Weitere Informationen über unsere Velocity- Serie finden Sie auch unter unserer Internet-Adresse http://www velocity.de

Sicherheitshinweise

Einbau- und Anschlußvorschriften

Für die Dauer der Montage und des Anschlusses ist der Minuspol der Batterie abzuklemen.

Hierbei sind die Sicherheitschinweise des Kfz-Herstellers (Airbag, Alarmanlagen, Bordcomputer, Wegfahrsparen) zu beachten.

In Hinsicht auf Unfallsicherheit muß die Velocity Endstufe professionell befestigt werden. Die Montagefläche muß zur Aufnahme der beiliegenden Schrauben geeignet sein und sicheren Halt bieten.

Beim Bohren von Löchern darauf auf achten, daß keine Fahrzeugteile (Batterie, Kabel, Sicherungskasten) beschädigt werden.

Der Amplifier wird an einem geeigneten Montageort z. B., unter den Sitzen oder im Kofferraum montiert Fig. 1.

Bei der Auswahl des Einbauortes sollte eine trockene Stelle ausgewählt werden, die ausreichende Luftzirkulation für die Kühlung des Verständers gewährleistet.

An scharfkantigen LÖchern Kabel durchführungen verwenden.

Lautsprecher mit 1-2-4 Ω Impedanz verwenden. Max. Belastbarkeit (Musikleistung) beachten.

Lautsprecheranschlußkabel bis 16mm^2 verwenden. Lautsprecher nicht an Masse schließen, nur die bezeichneten Klemmen verwenden.

Der Querschnitt des Plus und Minuskabels damit 10mm^2 nicht unterschreiben.

Das Pluskabel zwischen Batterie und Amplifier direkt an der Batterie absichern.

Velocity Reference Amplifier VR 250, VR 2100

Der Amplifier eignet sich zum Anschluß an Autoradios mit Cinch-Anschluß.

Für den Anschluß an Autoradios mit ISO-Anschluß Blaupunkt ISO-Cinch Adapter verwenden.

Einsatzmöglichkeiten und Laufsprecheranschluß:

	VR 250		VR 2100
Max Power 4 Ohm	2x100 / 1x300 Watt Tri - Mode	Fig. 7	2x200 / 1x600 Watt
Max Power 2 Ohm	2x150 /1x400 Watt	Fig. 7	2x300 / 1x1000 Watt
Max Power 1 Ohm	2x230 Watt	Fig. 7	2x400 Watt
RMS Power 4 Ohm	2x50 / 1x150 Watt (THD @ 0,04 %)	Fig. 7	2x100 / 1x300 Watt (THD @ 0,04 %)
RMS Power 2 Ohm	2x75 / 1x200 Watt (THD @ 0,06 %)	Fig. 7	2x150 / 1x500 Watt (THD @ 0,05 %)
RMS Power 1 Ohm	2x115 Watt (THD @ 0,07 %)	Fig. 7	2x200 Watt (THD @ 0,07 %)
Frequenzgang - 3 dB	10 Hz - 70 kHz		10 Hz - 70 kHz
Signal-Rausch- abstand	>95 dB		>95 dB
Eingangs- empfindlichkeit	0,3 - 8 V		0,3 - 8 V
Hochpassfilter (High Pass)	40 - 250 Hz		40 - 250 Hz
Tiefpassfilter (Low Pass)	40 - 120 Hz		40 - 120 Hz
Abmessungen BxHxT (mm)	232,6 x 59,5 x 320		232,6 x 59,5 x 380

Tri - Mode

Sie können 2 Lautsprecher betreiben und gleichzeitig einen dritten Lautsprecher im Mono - Betrieb (Brückenbetrieb) dazuschalten.

Plus-/Minus-Anschluß

Wir empfehlen einen Mindestquerschnitt von 10mm^2 . Handelsübliche Pluskabel zur Batterie verlegen und über Sicherungshalter anschlieben. Den Sicherungshalter in der Höhe der Batterie anschlieben.

An scharfkantigen Löchern Kabel durchführungen verwenden. Handelsübliche Minuskabel an einen störfreien Massepunkt (Karosserieschaube, Karosserieblech) sicher anschauben (nicht am Minuspol der Batterie). Kontaktfliche des Massepunktes metallisch blank kratzen und mit Graphitfett einfetten.

Anschlußbeispiele

Anschluß der Spanningsversorgung. Fig. 2

Anschluß an Autoradios über Cinch-Buchse ............Fig. 3

Anschluß an Autoradios mit Lautsprecher-Ausgang ............Fig. 4

Lautsprecheranschlüsse Fig. 5

Beim Anschluß über die Cinch- oder Laufsprecherbuchsen des Autora

dos muß die Schaltleitung angeschlossen werden.

Regler (GAIN)

Mit Hilfe des Gain Reglers kann die Eingangsempfindlichkeit der Velocity Endstufe an die Ausgangsspannung Ihres Autoradio- Vorderstrakterausganges angepaßt werden.

Der Einstellbereich reicht von 0,3 V bis 8 V.

Bei Anschluß eines Autoradios anderer Hersteller ist die Eingangsempfindlichkeit entsprechend den Herstellerangaben anzupassen.

Bitte bemerken Sie das der Gain Adjust Regler keine Lautstärkeeinstellung ist!

Preamp-INPUT

Vorverträger- Eingang für rechten (right) und linken (left) Kanal. Zu dieser dem Anschluß verwenden Sie hochwertige Velocity-Chinch/ RCA-Kabel.

Preamp - OUTPUT

Ausgang für den Anschluß eines weiteren Verstärkers (Bildung von Amplifier-Ketten). Für diesen Anschluß verwenden Sieitte ebenfalls hochwertige Velocity-Chinch / RCA-Kabel).

LP/ HP/ FULL-Schalter

Selektieren Sie vor der Montage den Crossover Schalter der Endstufe um den Tiefpassfilter (LP), den Hochpassfilter (HP) oder Fullrange (Full) einzustellen. Bei der Position Full wird der volle Frequenzgang am Ausgang benutzt.

Der Einsatz der integrierten Frenzweichen ist vor allen sinnvoll bei Mehrwege- Soundsystemen mit separatem Subwoofer.

Um einen Subwoofer sinnvoll zu betreiben und damit den besten Klang zu erreichen, ist es notwendig diesen frequenzmäßig abzugoppenl um ihm nur die tiefen (Basse) Frenzen zuzuführen.

Um diesen zu tun wahren Sie LP und regeln Sie mit Hilfe des Übergangs-frequenzreglers die obere Frequenz zwischen 40Hz und 120Hz . Somit wird jeder Subwoofer optimal abgekoppelt.

Bei der Selection HP kann mit dem zugehörigen Übergangsfrequencyregler dieunte Grenzfrequenz zwischen 40Hz und 250Hz variiert werden.

Zur genauen akustischen Abstimmung der Frenzweiche empfehlen wir Ihnen die Beratung durch einen Velocity Fachhändler.

Die technischen Daten der eingesetzten Laufsprecher müssen bei der Abstimmung der Frequenzwiele unbedingt berücksichtigt werden.

Übergangsfrequencyregler (HP + LP)

Ist über den Crossover Schalter die Freqenzweiche aktiviert (Lowpass oder Highpass), kann mit dem entsprechenden Regler die Übergangs-frequenz des jeweiligen Filters zwischen 40Hz und 250Hz stufenlos eingestellt werden. Bei Fullrange-Betrieb ist dieser Regler ohne Funktion.

Integrierte Sicherungen (FUSE)

Die im Amplifier integrierten Sicherungen (Fuse) schätzen die Endstufe und das gesamte elektrische System im Fehlerfall. Bei dem Einsatz einer Ersatzsicherungitte niemals Sicherungen überbrücken oder gegen Typen mit higherem Strom auswechseln.

Betriebsanzeige (POWER / PROTECT)

Grünes Licht: Endstufe an, regulärer Betriebszustand

Rotes Licht: Endstufe ist elektronisch abgeschaltet da Fehlerfall vorliegt. Änderungen vorbehalten!
