Producttype	Grasmaaier
Merk	Hitachi
Model	CG 27EJ
Motortype	2-takt, 27 cm³
Brandstof	Benzine-oliemengsel (verhouding 25:1 tot 50:1)
Brandstoftankinhoud	0,67 L
Bougie	CHAMPION RCJ8Y of equivalent
Drooggewicht	Ongeveer 5,4 kg
Geluidsvermogensniveau (LwA)	116 dB(A)
Type snijgereedschap	Snijblad (Ø25,4 mm) of Brain-snijkop
Stationair toerental	2.500 - 3.000 tpm
Aanbevolen werksnelheid	> 6.500 tpm
Initiële draadlengte (handmatige kop)	17 cm
Veiligheidsharnas	Inbegrepen
Bladbescherming	Inbegrepen
Antivibratiesysteem	Ja, op de handgrepen
Regelmatig onderhoud	Luchtfilter reinigen, bougie controleren, hoekoverbrenging smeren
Vereiste veiligheidsuitrusting	Brillen, handschoenen, gehoorbescherming, antislip schoenen
Veiligheidsafstand	15 m van personen
Aanbevolen reserveonderdelen	Blad, bougie, luchtfilter, brandstoffilter (origineel Hitachi)

Veelgestelde vragen - CG 27EJ HITACHI

Welk type brandstof moet ik gebruiken voor de grasmaaier CG 27EJ?

Gebruik een mengsel van loodvrije benzine (octaangetal 89) en tweetaktmotorolie, in een verhouding van 25:1 tot 50:1. Houd u aan de verhoudingen aangegeven op de olietank.

Hoe start ik de grasmaaier CG 27EJ?

Zet de schakelaar op ON, druk op de brandstofpompbalg, vergrendel de gashendel met de veiligheidshendel, sluit de choke en trek vervolgens krachtig aan de startkabel. Zodra de motor aanslaat, opent u de choke en trekt u opnieuw.

Hoe stel ik het stationair toerental van de motor af?

Het stationair toerental wordt ingesteld met de T-schroef. Draai deze met de klok mee totdat het mes begint te draaien, en draai dan terug totdat het stopt. Het juiste toerental is 2.500 tot 3.000 tpm.

Hoe vervang ik het snijblad?

Draag handschoenen. Vergrendel de bladhouder met de borgsleutel, draai de bevestigingsmoer los (links schroefdraad: losdraaien met de klok mee). Vervang door een origineel Hitachi-blad, boring 25,4 mm. Draai de moer tegen de klok in vast.

Welke bougie moet ik gebruiken voor model CG 27EJ?

Gebruik een CHAMPION RCJ8Y bougie of equivalent. De elektrodeafstand moet 0,6 mm zijn. Vervang deze elke 100 gebruiksuren.

Hoe reinig ik het luchtfilter?

Verwijder het filterdeksel en het filter. Was het met warm zeepsop, spoel het af en droog het volledig voordat u het terugplaatst. Vervang het als het beschadigd of zeer vuil is.

Wat is de inhoud van de brandstoftank?

De brandstoftank heeft een inhoud van 0,67 liter. Gebruik een benzine-oliemengsel en tank in een goed geventileerde ruimte met de motor uit.

Hoe onderhoud ik de hoekoverbrenging?

Controleer elke 50 uur het vetniveau door de dop los te draaien. Vul indien nodig tot 3/4 met multifunctioneel vet op lithiumbasis. Niet volledig vullen.

Welke veiligheidsuitrusting moet ik dragen?

Draag altijd een veiligheidsbril, gehoorbescherming, handschoenen, een lange broek, antislip en stevige schoenen. Vermijd losse kleding.

Wat moet ik doen bij terugslag van het mes?

Terugslag kan optreden wanneer het mes een obstakel raakt. Om dit te voorkomen, houdt u de machine stevig vast, werkt u van rechts naar links en vermijdt u de kritieke zone (tussen 12 en 2 uur). Bij contact, stop onmiddellijk de motor.

GEBRUIKSAANWIJZING CG 27EJ HITACHI

OPMERKING: Sommige machines zijn hier niet van voorzien.

	Symbolen⚠ WAARSCHUWINGDe uitlaatgassen van dit product bevatten chemische stoffen die volgens de Staat Californië kanker, geboorteafwijkingen en andere schade aan de voortplantingsorganen kunnen veroorzaken.
	Het is belangrijk dat u de volgende veiligheidsaanwijzingen en waarschuwingen leest, goed begrijpt en opvolgt. Nalatig of onjuist gebruik van de machine kan ernstig of zelfs dodelijk letsel veroorzaken.		Geeft de maximale assnelheid aan. Gebruik geen snijgereedschap met een lagere assnelheid dan de aangegeven snelheid (rpm).
	Lees alle waarschuwingen en aanwijzingen in deze gebruiksaanwijzing en op de machine zelf, zorg ervoor dat u ze begrijpt en volg ze stipt op.		Draag indien nodig handschoenen, bijv. bij het monteren van het snijgereedschap.
	Draag altijd oog-, hoofd- en gehoorbescherming wanneer u deze machine gebruikt.		Gebruik glijvaste en stevige laarzen.
	Gebruik geen metalen/onbuigzame mesbladen als dit symbool op de machine staat.		Als het draaiende mes tegen een hard voorwerp botst, kan het plotseling wegspringen. Hierdoor kan een gevaarlijke situatie ontstaan waardoor de machine en ook de bediener weggeslingerd kunnen worden. Deze reactie heet “messlingering”. De bediener kan de controle over de machine verliezen met ernstig of zelfs fataal letsel tot gevolg. Messlingering komt meestal voor op plaatsen waar het te snijden materiaal moeilijk te zien is.
	Houd kinderen, omstanders en helpers 15 meter van de machine vandaan. Als iemand dichterbij komt, zet de motor en het snijgereedschap dan onmiddellijk stop.
	Pas op voor voorwerpen die weggeslingerd kunnen worden.		Geeft de plaats van de handgreep aan. Bevestig de handgreep nooit hoger dan dit punt.
Voordat u de machine gebruiktLees de gebruiksaanwijzing zorgvuldig door.Controlleer of het snijgereedschap juist gemonteerd en afgesteld is.Start de machine en controleer of de carburateur juist is afgesteld. Zie “ONDERHOUD”.

Inhoudsopgave

WAT IS WAT 38

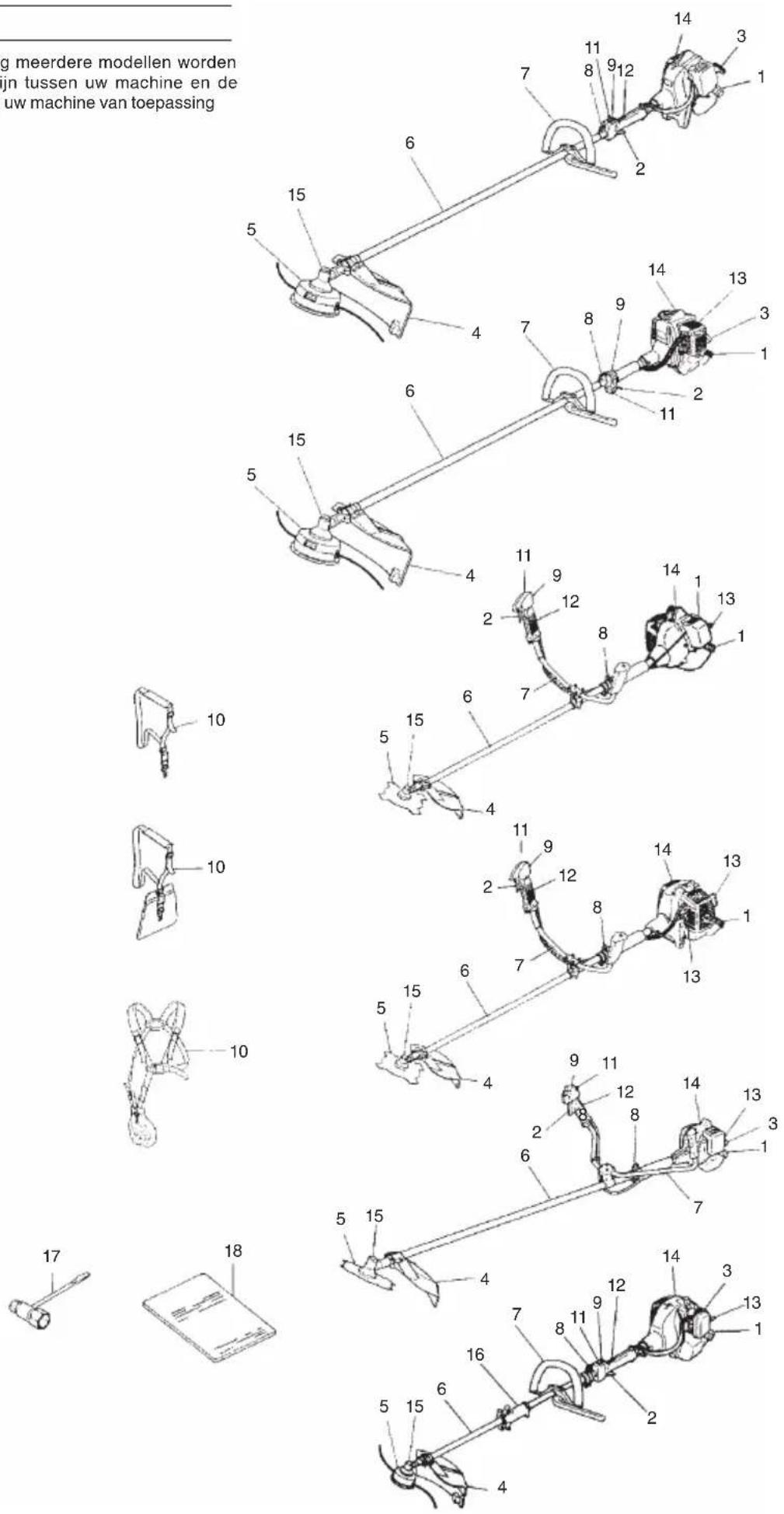

Aangezien in deze gebruiksaanwijzing meerdere modellen worden beschreven, kunnen er verschillen zijn tussen uw machine en de afbeeldingen. Volg de instructies die op uw machine van toepassing zijn.

1. Benzinetankdop
2. Gashendel
3. Starterhandgreep
4. Mesbescherming
5. Snijgereedschap
6. Aandrijfasbehuizing
7. Handvat
8. Oog voor draaggordel
9. Contactschakelaar
10. Draaggordel
11. Gashendel-vergrendeling
12. Veiligheidshendel
13. Chokehendel
14. Motor
15. Hoekoverbrenging
16. Verbindingsbehuizing
17. Combinatiesleutel
18. Gebruiksaanwijzing

Veiligheid van de gebruiker

○ Draag altijd een vizier of veiligheidsbril.
○ Draag altijd een dikke, lange boek, laarzen en handschoenen. Draag geen loszittende kleding, sieraden, een korte broek, sandalen en werk nooit blootsvoets. Draag lang haar samengebonden zodat het maximaal schouderlang is.
○ Gebruik deze machine niet wanneer u moe of ziek bent, of alcohol, drugs of medicijnen heeft ingenomen.
○ Laat in geen geval kinderen of onervaren personen de machine gebruiken.
○ Draag gehoorbescherming. Let op uw omgeving. Let op omstanders die eventueel problemen aangeven. Verwijder veiligheidsuitrusting pas nadat de motor volledig gestopt is.
○ Start de motor niet en laat de motor niet lopen in een afgesloten ruimte of gebouw. Inademen van uitlaatgassen kan dodelijk zijn.
○ Houd de handgrepen vrij van olie en brandstof.
○ Houd uw handen weg van het snijgereedschap.
○ Houd of pak de machine niet vast aan het snijgereedschap.
○ Wanneer de machine uit wordt gezet, moet u controleren of het snijgereedschap inderdaad helemaal gestopt is voor u de machine neerzet.
○ Wanneer de werkzaamheden lang duren, moet u regelmatig pauzeren om lichamelijk letsel als gevolg van de trillingen van de machine (fenomeen van Raynaud/"dode" vingers) te voorkomen.

⚠ WAARSCHUWING

Systemen voor het dempen van de trillingen kunnen niet garanderen dat u geen fenomeen van Raynaud ("dode" vingers) of carpalе- tunnelsyndroom kunt oplopen. Daarom moeten gebruikers die regelmatig en/of langdurig met de machine werken de toestand van hun handen en vingers zorgvuldig in de gaten houden. Als u merkt dat één van de bovengenoemde klachten zich voordoet, moet u onmiddellijk een arts raadplegen.

Als u medische elektrische/elektronische apparatuur gebruikt, zoals een pacemaker, moet u eerst uw arts raadplegen en contact opnemen met de fabrikant van de apparatuur voordat u elektrisch of op andere wijze aangedreven gereedschap gaat gebruiken.

Veiligheid/beveiliging van de machine

○ Controleer de machine elke keer voor u hem gaat gebruiken. Vervang beschadigde onderdelen. Controleer of er brandstoflekken zijn en of alle bevestigingsmiddelen aanwezig zijn en goed vast zitten.
○ Vervang onderdelen met barsten of stukjes eraf, of onderdelen die op een andere manier beschadigd zijn voor u de machine gaat gebruiken.
○ Controleer of de beschermkap correct is bevestigd.
○ Houd anderen uit de buurt wanneer u de carburateur afstelt.
○ Gebruik uitsluitend accessoires die speciaal voor deze machine worden aanbevolen door de fabrikant.

⚠ WAARSCHUWING

Breng in geen geval wijzigingen aan de machine aan. Gebruik de machine in geen geval voor werkzaamheden waar deze niet voor bedoeld is.

Veiligheid en brandstof

○ Meng en tank brandstof in de buitenlucht en buiten bereik van vonken en vlammen.
○ Gebruik een voor brandstof goedgekeurde tank of jerrycan.
○ Rook niet en sta roken ook niet toe in de buurt van brandstof of van de machine zelf wanneer de machine wordt gebruikt.
○ Veeg alle gemorste brandstof weg voor u de motor start.
○ Ga minstens 3 meter van de plaats waar u getankt heeft vandaan voor u de motor start.
○ Stop de motor voor u de brandstofdop verwijdert.
Maak de brandstoftank helemaal leeg voor u de machine opbergt. We raden u aan de tank elke keer nadat u de machine gebruikt heeft, leeg te maken. Als er brandstof in de tar zitten, moet u ervoor zorgen dat er geen brandstof kan lekken.

○ Bewaar de machine en de brandstof op een brandstofdampen niet kunnen worden ontstoken door vonken of open vuur van bijv. geisers, boilers, elektrische motoren of schakelaars, verwarmingstoestellen enz.

⚠ WAARSCHUWING

Brandstof is licht ontvlambaar, kan ontploffen en is schadelijk wanneer de dampen ervan worden ingeademd; wees dus bijzonder voorzichtig wanneer u met brandstof omgaat of tankt.

Veilig snoeien

○ Snoei geen ander materiaal dan gras of bosjes.
○ Controleer het gebied dat u gaat snoeien voordat u begint. Verwijder alle voorwerpen die klem kunnen komen te zitten of weggeslingerd kunnen worden.
○ Draag een goed masker om uw luchtwegen te beschermen wanneer u gras maait dat met een insecticide is behandeld.
Houd iedereen, waaronder kinderen, dieren, omstanders en helpers, buiten de 15 meter gevarenzone. Stop de motor onmiddellijk als er iemand op u af komt.
○ Houd de motor altijd rechts van uw lichaam.
○ Houd de machine met beide handen stevig vast.
○ Zorg ervoor dat u stevig staat en goed in evenwicht blijft. Reik niet te ver.
○ Houd uw lichaamsdelen uit de buurt van de uitlaat en het snijgereedschap wanneer de motor loopt.
○ Houd het snijgereedschap altijd lager dan uw middel.
○ Wanneer u naar een nieuwe werkplek gaat, moet u eerst de machine uit zetten en controleren of het snijgereedschap inderdaad gestopt is.
○ Zet de machine in geen geval op de grond terwijl deze nog loopt.
○ Controleer altijd eerst of de motor uit is en of het snijgereedschap volledig gestopt is voor u vuil of gras uit het snijgereedschap gaat verwijderen.
○ Neem altijd een EHBO-doos mee wanneer u met elektrisch gereedschap werkt.
○ Start de motor niet en laat de motor niet lopen in een afgesloten ruimte of gebouw en/of in de buurt van ontvlambare vloeistoffen. Inademen van uitlaatgassen kan dodelijk zijn.

Veilig onderhoud

○ Voer onderhoud aan de machine uit volgens de aanbevolen procedures.
○ Haal de kap van de bougie voordat u onderhoud uitvoert, behalve voor het afstellen van de carburateur.
○ Houd anderen uit de buurt wanneer u de carburateur afstelt.
○ Gebruik uitsluitend originele Hitachi vervangingsonderdelen, zoals aanbevolen door de fabrikant.

Vervoer en opslag

○ Draag de machine alleen wanneer de motor gestopt is en met de uitlaat weg van uw lichaam.
○ Laat de motor afkoelen, maak de brandstoftank leeg en zorg ervoor dat de machine goed vast zit voordat u de machine opbergt of in een voertuig gaat vervoeren.
Maak de brandstoftank helemaal leeg voor u de machine opbergt. We raden u aan de tank elke keer nadat u de machine gebruikt heeft, leeg te maken. Als er brandstof in de tank b zitten, moet u ervoor zorgen dat er geen brandstof kan lekken.
○ Bewaar de machine buiten bereik van kinderen.
○ Maak de machine schoon, voer het vereiste onderhoud uit en bewaar de machine op een droge plek.
○ Controleer of de motor volledig uit staat voordat u de machine vervoert of opbergt.
○ Wanneer u de machine in een voertuig vervoert, moet het mes met een mesbescherming worden afgedekt.

Als er zich situaties voordoen die niet in deze gebruiksaanwijzing behandeld worden, wees dan voorzichtig en gebruik uw verstand. Neem contact op met uw Hitachi dealer als u hulp nodig heeft. Let in het bijzonder op aanwijzingen die beginnen met de volgende woorden:

⚠ WAARSCHUWING

blijf geeft aan dat er een verhoogd risico bestaat op ernstig persoonlijk letsel of zelfs de dood als de aanwijzingen niet worden opgevolgd.

LET OP

Geeft aan dat er risico bestaat op persoonlijk letsel of zaakschade als de aanwijzingen niet worden opgevolgd.

OPMERKING

Nuttige informatie voor correct functioneren en gebruik van de machine.

LET OP

Demonteer de trekstarter niet. Het risico bestaat dat u gewond raakt doordat de veer van de trekstarter losschiet.

SPECIFICATIES

Model		CG28EJ (L)CG28EJ (SL)CG28EJ	CG27EJ (SLP)CG27EJ (SP)CG27EJ (SLDP)	CG33EJ (L)CG33EJCG33EJ (S)CG33EJ (SL)	CG27EJ (SL)CG27EJ (S)CG27EJ (SLD)
	Motorinhoud (ml) 28 26,9 33 27
	Bougie	CHAMPION CJ6Y of RCJ6Y of soortgelijk	CHAMPION RCJ8 of soortgelijk	CHAMPION CJ6Y of RCJ6Y of soortgelijk	CHAMPION RCJ8Y of soortgelijk
	Inhoud brandstoftank (I)	0,70 0,67 0,70 0,67
	Droog gewicht (kg)	5,45,565,6	5,26,15,4	5,55,75,865,9	5,05,75,2
	Geluidsdrukniveau LpA (dB (A))(EN27917)	95,095,095,5	92,0 94,5		97,598,397,5
	Geluidsdrukniveau LwA (dB (A))	116
[26CG]	Trillingsniveau (m/s2)(ISO7916)Voorste handgreep Achterste handgreepLinker handgreep Rechter handgreep	2,6 4,13,5 5,62,4 2,51,9 2,0	CG27EJ (SLP) CG27EJ (SLDP)6,9 10,8 11,2 11,23,9 2,6 4,4 4,4CG27EJ(SP)5,5 3,96,4 3,6	CG33EJ (SL)5,4 5,2 5,8 2,13,7 7,1 4,3 5,61,8 2,12,5 2,9	CG27EJ (SLD)5,8 2,1 5,73,2 4,5 3,14,6 2,33,4 2,0

OPMERKING

Gelijkwaardige geluidsniveaus/trillingsniveaus zijn berekend als de tijdgewogen energiesom van de geluids-/trillingsniveaus onder verschillende werkomstandigheden met de volgende tijdsindeling: 1/2 stationair, 1/2 max. toerental.
* Alle gegevens kunnen zonder kennisgeving gewijzigd worden.

MONTAGEPROCEDURES

Aandrijfas aan motor monteren (Afb. 1)

Draai de vergrendelschroef (1) ongeveer tien volle slagen los zodat de schroefpunt niet hindert bij het aanbrengen van de aandrijfas. Als u de aandrijfas aanbrengt, laat de vergrendelschroef dan naar buiten wijzen om te voorkomen dat hij binnenin hindert.

Schuif de aandrijfas in de koppelingsbehuizing van de motor totdat de gemarkeerde positie (2) op de aandrijfas de behuizing bereikt.

OPMERKING

Als het moeilijk is om de aandrijfas tot aan de gemarkeerde positie te schuiven, draait u de aandrijfas aan het snij-uiteinde met de klok mee of tegen de klok in. Steek de vergrendelschroef in het gat van de asbehuizing en draai hem vast. Draai vervolgens de klemschroef (3) stevig vast.

Montage van toebehoren

1. Bevestig het toebehoren op de bestemde plaats.
2. Zorg ervoor dat de vergrendelpin (4) in het bijpassende gat (5) van de behuizing past en dat de behuizing niet los kan raken. (Afb. 2)
3. Draai de verbindingsmoer (6) stevig vast. (Afb. 2)

Montage van het handvat

WAARSCHUWING

Als u stalen/onbuigzame mesbladen gebruikt voor rechte zeisen of bosmaaiers, gebruik dan altijd een beschermingsstang (7) en een schouder-draaggordel samen met het lushandvat. (Afb. 3)

Bevestig het handvat aan de aandrijfas met de hoek in de richting van de motor.

Plaats het handvat zodanig dat het in de meest comfortabele positie staat om te werken.

OPMERKING

Als er een handvatlabel op de aandrijfasbehuizing van uw machine is, volg dan de aanwijzing op het label.

Verwijder de handvatklem (8) van de machine. (Afb. 4)

Plaats de handvaten en bevestig de handvatklem lichtjes met de vier schroeven. Breng in de juiste positie. Draai de schroeven vervolgens stevig vast.

Steek de stopsnoeren (11) en de gaskabel (9) door de beschermhuls (10) en haak dan de heupbuffer los. (Afb. 5)

Gaskabel/stopsnoer

Verwijder de luchtfilterkap. (Afb. 6)

Verbind de stopsnoeren. (Afb. 8)

Verbind het einde van de gaskabel met de carburateur. (Afb. 9)

Bedek de gaskabel en de stopsnoeren tot aan de luchtfilterkap met de beschermhuls. (Afb. 10)

Gaskabel en stopsnoer (Afb. 7A)

(voor de CG33EJ (SL))

Verbind de gaskabels (12) door de kabeluitenden vast te haken en klem het verbindingshuis (13) stevig dicht. Verbind de uiteinden van de stopsnoeren (14).

OPMERKING

Om het verbindingshuis te verwijderen, steekt u een muntje of platte schroevendraaier in de gleuf in het midden en draait deze dan rond.

Gaskabel/stopsnoer (Afb. 7)

(voor de CG27EJ (SLP)/(SP)/(SLDP))

Verwijder de luchtfilterkap. (Afb. 6)

Verbind de stopsnoeren. (Afb. 8)

Als het kabeluiteinde van de gashendel (15) op de machine ligt, schroef het dan helemaal in de steun voor de kabelinstelling (16) en

bevestig het kabeluiteinde met behulp van de stelmoer (17) aan de steun voor de kabelinstelling (16).

Verbind het uiteinde van de gaskabel (18) met de carburateur (19) en monteer de draaipunt-afdekking (indien aanwezig) die zich in de gereedschapstas bevindt op het draaipunt.

Bedek de gaskabel en de stopsnoeren tot aan de luchtfilterkap met de beschermhuls. (Afb. 10)

Montage van de mesbescherming (Afb. 11, 12, 13, 14)

OPMERKING

Bij sommige modellen is de beschermingsklem al aan de drijfwerkkast gemonteerd.

Monteer de mesbescherming en de klemafstandshouders (20) (indien aanwezig) op de stang van de aandrijfas tegen de hoekoverbrenging aan. Maak de bevestigingsklem stevig vast, zodat de mesbescherming tijdens de werkzaamheden niet kan trillen of naar beneden kan bewegen.

Monteer de mesbescherming met de twee bevestigingsschroeven op de bevestigingsklem, die de bescherming aan ook de drijfwerkkast bevestigt.

LET OP

Sommige mesbeschermingen zijn voorzien van scherpe kantlijnbegrenzingen. Ga hier voorzichtig mee om.

OPMERKING (Afb. 14)

Als u een Hitachi aluminium kop (CH-100 of CH-300) voor uw machine gebruikt, moet de scherpe kantlijnbegrenzing (21) die zich in de gereedschapstas bevindt, stevig aan de mesbescherming bevestigd worden met behulp van de afgebeelde bout (22).

Als u een trimmerkop met een tweedelig type mesbescherming gebruikt, bevestig dan de beschermingsuitbreiding aan de mesbescherming. (Afb. 15)

OPMERKING

○ Wanneer u de beschermingsuitbreiding aan de mesbescherming bevestigt, moet de scherpe kantlijnbegrenzing van de mesbescherming verwijderd worden (indien aanwezig).
○ Als er een mesbeschermingslabel op de aandrijfasbehuizing van uw machine is, volg dan de aanwijzing op het label.
○ Zie de afbeeldingen voor het verwijderen van de beschermingsuitbreiding. Draag handschoenen want de beschermingsuitbreiding heeft een scherpe kantlijnbegrenzing en druk vervolgens één voor één op de vier bevestigingspunten van de bescherming. (Afb. 16)

Montage van het mesblad (Afb. 17, 18)

(indien aanwezig)

Voordat u een mesblad monteert, moet u controleren of het mes geen scheuren vertoont of beschadigd is en of de snijranden in de juiste richting wijzen.

OPMERKING

○ Als u een mesbladhouderkap (23) monteert, let er dan op dat de holle kant naar boven is gericht.
○ Steek de inbussleutel (24) in het gat van de hoekoverbrenging om de mesbladhouder te bevestigen (25). Houd er rekening mee dat de bevestigingsschroef of -moer van het mesblad (26) linkshandige schroefdraad heeft (met de wijzers van de klok mee om los te draaien / tegen de wijzers van de klok in om vast te draaien). Draai de bevestigingsschroef of -moer met de inbussleutel vast.

LET OP

○ Controleer of het mesblad correct gemonteerd is voordat u aan het werk gaat.
Als uw machine is voorzien van een beschermkap onder het mesblad, controleer deze dan op slijtage en scheuren voordat u aan het werk gaat. Als er slijtage of beschadiging wordt vastgesteld, moet de beschermkap worden vervangen omdat dit een slijtage-onderdeel is.

Montage van de Brain snijkop

OPMERKING

Zie voor de montage de Brain gebruikershandleiding die bij de Brain snijkop wordt geleverd.

WAARSCHUWING

Voor Hitachi Brain koppen of een Hitachi gelegeerde kop mogen uitsluitend flexibele, niet-metalen koorden worden gebruikt die door de fabrikant worden aanbevolen. Gebruik nooit snoeren of draden. Deze kunnen breken en zo een gevaarlijk projectiel worden.

OPMERKING

Als u een Hitachi gelegeerde kop (CH-100) gebruikt, moet de aanvankelijke koordlengte telkens 17 cm bedragen. (Afb. 19)

BEDIENING

Brandstof (Afb. 20)

WAARSCHUWING

Deze zeis heeft een tweetaktmotor. Gebruik daarom altijd mengsmering, oftewel benzine gemengd met olie. Zorg voor een goede ventilatie wanneer u tankt of omgaat met brandstof.

Brandstof

○ Gebruik altijd 89 octaan loodvrije merkbenzine.

○ Gebruik echte tweetaktbrandstof of een benzine-oliemengsel van 25:1 tot 50:1; raadpleeg voor de juiste verhouding de verpakking van de tweetaktolie in kwestie of uw Hitachi dealer.
Als er geen echte tweetaktbrandstof beschikbaar is, gebruik dan een kwaliteitsolie die uitdrukkelijk geschikt is voor gebruik in luchtgekoelde tweetaktmotoren (JASO FC GRADE OIL of ISO EGC GRADE). Gebruik geen BIA of TCW (voor watergekoelde tweetaktmotoren) mengolie.
○ Gebruik geen multigrade olie (10 W/30) of afgewerkte olie.
○ Meng de benzine en de olie in een aparte, schone jerrycan.

Vul de jerrycan met de helft van de hoeveelheid benzine die u gaat gebruiken. Voeg de volledige hoeveelheid olie toe. Meng het benzine-oliemengsel (schudden). Voeg tenslotte de resterende hoeveelheid benzine toe.

Meng (schud) het brandstofmengsel nog eens goed voor u het in de tank doet.

Tanken

WAARSCHUWING

○ Schakel altijd eerst de motor uit voor u gaat tanken.
○ Maak de tank voorzichtig open om eventueel onder druk staande gassen te laten ontsnappen.
○ Draai na het tanken de dop weer goed op de tank.
○ Ga met de zeis minstens 3 meter van de plek waar u getankt heeft vandaan voor u de motor probeert te starten.

Maak voor u gaat tanken de tankdop en omstreken netjes schoon zodat er geen vuil in de tank kan vallen. Zorg ervoor dat de brandstof goed gemengd is door voor het tanken de jerrycan te schudden.

Starten (Afb. 21, 22)

LET OP

Voordat u de motor start, moet u controleren of het snoeigedeelte niets aanraakt,

1. Zet de contactschakelaar (27) in de stand AAN. (Afb. 21, 22)
   * Druk enkele malen op de injectiepomp (30) zodat de brandstof door de pomp of deterugloopleiding stroomt. (indien aanwezig) (Afb. 23, 24)

2. Houd de veiligheidshendel (28) ingedrukt (indien aanwezig), trek tegelijkertijd aan de gashendel en druk op de vergrendelknop (29), en laat daarna de gashendel langzaam los en vervolgens de veiligheidshendel. Hierdoor wordt de gashendel in de startstand vergrendeld.

3. Zet de chokehendel in de stand GESLOTEN (31). (Afb. 23, 24)
4. Trek stevig aan de trekstarter en let erop dat u de handgreep goed vast blijft houden en de trekstarter niet laat terugschieten.
5. Als u hoort dat de motor gaat aanslaan, zet u de chokehendel terug in de stand START (open). Trek vervolgens nog eens kort aan de trekstarter.

OPMERKING

Herhaal de stappen 2 t/m 5 als de motor niet start.

1. Nadat de motor is gestart, trekt u aan de gashendel om de knop te ontgrendelen. Laat de motor daarna 2–3 minuten opwarmen voor u met de werkzaamheden begint.

Maaien (Fig. 25, 26, 27, 28)

○ Wanneer u gras maait, laat de motor dan met een toerental van meer dan 6500 toeren draaien. Als de motor langdurig met een lager toerental draait, kan de koppeling vroegtijdig slijten.
○ Maai het gras van rechts naar links.
○ Als het draaiende mes tegen een hard voorwerp botst, kan het plotseling wegspringen.
Hierdoor kan een gevaarlijke situatie ontstaan waardoor de machine en ook de bediener weggeslingerd kunnen worden. Deze reactie heet "messlingering". De bediener kan de controle over de machine verliezen met ernstig of zelfs fataal letsel tot gevolg. Messlingering komt meestal voor op plaatsen waar het te snijden materiaal moeilijk te zien is.
○ Draag de gordel zoals afgebeeld (indien aanwezig). Het mesblad draait tegen de klok in, dus voor een goed resultaat adviseren wij u om de machine van rechts naar links te bewegen. Houd omstanders op een afstand van minstens 15 meter.

OPMERKING

In geval van nood drukt u op de noodknop of trekt u aan de noodklep (indien aanwezig). (Afb. 27)

WAARSCHUWING

Als het snijgereedschap tegen stenen of ander afval stoot, moet u de motor stopzetten en controleren of het snijgereedschap en de bijbehorende onderdelen niet beschadigd zijn. Als er gras of twijgjes in het snijgereedschap vastzitten, zet u de motor stop en verwijdert dan het gras of de twijgjes.

Stoppen (Afb. 29)

Verlaag het motortoerental, laat de motor enkele minuten onbelast draaien en schakel dan de contactschakelaar (27) uit.

WAARSCHUWING

Snijgereedschap kan verwondingen veroorzaken omdat het nog draait nadat de motor is gestopt of de vermogensregeling uit is. Wanneer de machine uit wordt gezet, moet u controleren of het snijgereedschap inderdaad helemaal gestopt is voor u de machine neerzet.

ONDERHOUD

ONDERHOUD, VERVANGING OF REPARATIE VAN DE ONDERDELEN EN SYSTEMEN DIE MET DE UITLAAT TE MAKEN HEBBEN MAG WORDEN UITGEVOERD DOOR DAARTOE BEVOEGDE BEDRIJVEN OF PERSONEN.

Afstellen van de carburateur (Afb. 30)

WAARSCHUWING

○ Het snijgereedschap kan mogelijk draaien terwijl de carburateur afgesteld wordt.
○ Start de motor in geen geval zonder dat de volledige koppelingsafdekking en de behuizing gemonteerd zijn! Anders zou de koppeling los kunnen komen, wat kan leiden tot persoonlijk letsel.

In de carburateur wordt de brandstof gemengd met lucht. De carburateur wordt bij het testen van de motor in de fabriek op de basisafstelling ingesteld. Afhankelijk van het klimaat en de hoogte kunnen er verdere aanpassingen nodig zijn. De carburateur heeft één afstelmogelijkheid:

T = stelschroef stationair toerental.

Afstelling stationair toerental (T)

Controleer of het luchtfilter schoon is. Wanneer het stationair toerental correct is afgesteld, zal het snijgereedschap niet ronddraaien. Als de afstelling aangepast moet worden, kunt u de T-schroef dichtdraaien (met de klok mee) terwijl de motor loopt, totdat het snijgereedschap begint te draaien. Draai de schroef vervolgens open (tegen de k in) totdat het snijgereedschap stopt. U heeft het juiste stationair toerental ingesteld wanneer de motor in alle standen soepel blijft lopen bij een toerental dat ruim onder het toerental ligt waarbij het snijgereedschap begint te draaien.

Als het snijgereedschap blijft draaien nadat u het stationair toerental heeft afgesteld, dient u contact op te nemen met uw Hitachi dealer.

OPMERKING

○ Het standaard stationair toerental is 2500–3000 rpm.
○ Sommige modellen die worden verkocht in gebieden met strenge milieuregelgeving ten aanzien van uitlaatgassen zijn niet voorzien van carburateurafstellingen voor hoge of lage snelheden. Dergelijke afstellingen kunnen ervoor zorgen dat de motor de limieten van de lokale regelgeving zou overschrijden. Bij deze modellen kan alleen het stationair toerental op de carburateur worden afgesteld.

Bij modellen waarbij de lage en hoge snelheden kunnen worden afgesteld, zijn de carburateurs in de fabriek aanpassingen kunnen de prestatie verbeteren, afhankelijk van het klimaat, de hoogte enz. Draai de stelschroeven stappen dan 90 graden, want een verkeerde afstelling kan schade aan de motor veroorzaken. Als u niet goed weet hoe u de motor moet afstellen, neem dan contact op met een Hitachi dealer.

WAARSCHUWING

Het snijgereedschap mag in geen geval draaien wanneer de motor stationair draait.

Luchtfilter (Afb. 31)

Het luchtfilter moet regelmatig vrijgemaakt worden van stof en vuil om te voorkomen dat:
○ de carburateur storingen gaat vertonen
○ de motor slecht start
○ de motor minder vermogen levert
○ de onderdelen van de motor onnodig slijten
○ het brandstofverbruik abnormaal hoog wordt

Maak het luchtfilter elke dag of nog vaker schoon als u in een stoffige omgeving werkt.

Schoonmaken van het luchtfilter

Verwijder de luchtfilterkap en het luchtfilter zelf (32). Was het filter in warm sop. Controleer of het filter goed droog is voor u het terugzet. Een luchtfilter dat geruime tijd gebruikt is, kan meestal niet meer helemaal schoongemaakt worden. Het luchtfilter moet daarom regelmatig vervangen worden door een nieuw. Een beschadigd of kapot filter moet onmiddellijk vervangen worden.

Brandstofffilter (Afb. 32)

Laat alle brandstof uit de tank lopen en trek het brandstofffilter uit de tank. Trek het filterelement uit de houder en spoel het met warm water en een reinigingsmiddel.

Spoel grondig totdat alle sporen van het reinigingsmiddel verwijderd zijn. Pers, niet wringen, het overtollige water uit het filter en laat dit aan de lucht drogen.

OPMERKING

Vervang het filterelement als het na verloop van tijd hard is geworden door stof en vuil.

Bougie (Afb. 33)

De toestand van de bougie wordt negatief beïnvloed door: ○ een verkeerde afstelling van de carburateur
○ een verkeerde mengsmering (te veel olie in de benzine)
○ een vuil luchtfi Iter
○ zware werkomstandigheden (bijv. kou)
Deze factoren veroorzaken afzettingen op de elektroden van de bougie, wat kan leiden tot storingen en startproblemen. Als de motor vermogen tekort komt, moeilijk start of slecht stationair loopt, controleer dan eerst de bougie. Als de bougie vuil is, maak hem dan schoon en controleer de afstand tussen de elektroden. Corrigeer de afstand indien nodig. De juiste afstand is 0,6 mm. De bougie moet kelke 100 bedrijfsuren vervangen worden, of eerder, als de elektroden weggevreten zijn.

OPMERKING

In sommige gebieden is een bougie met een weerstand vereist om de machine te ontstoren. Als deze machine oorspronkelijk voorzien was van een bougie met een ingebouwde ontstoringsweerstand, dient u ter vervanging gebruik te maken van hetzelfde type bougie.

Geluidemper (Afb. 34)

Verwijder om de 100 bedrijfsuren de knaldemper en verwijder koolafzettingen van de uitlaatpoort of de inlaatopening van de knaldemper.

Cilinder (motorkoeling) (Afb. 35)

De motor wordt door de lucht gekoeld en de lucht moet vrij om de motor en de koelribben kunnen circuleren om oververhitting te voorkomen.

Ekége103 bedrijfsuère, rafning eeder geval eens per jaar (of vaker indien nodig), moet u de koelribben en de buitenkant van de motor solcoontmakengero stof,evuil en smeer verwijderen die de koeling kunnen hinderen.

OPMERKING

Zet de motor nooit in werking als de omhulling van de motor of van de geluiddemper verwijderd is, omdat de motor daardoor oververhit kan raken en beschadigd wordt.

Hoekoverbrenging (Afb. 36)

Controleer om de 50 bedrijfsuren of de hoekoverbrenging of de hoekkoppeling genoeg ingevet zijn door de dop van het vetfilter aan de zijkant van de hoekoverbrenging te verwijderen.

Als er geen vet aan de flanken van de tandwielen te zien is, vul de overbrenging dan voor 3/4 met universeel vet op basis van lithium van goede kwaliteit. Vul de overbrenging nooit helemaal.

Mesblad (Afb. 37)

WAARSCHUWING

Draag beschermende handschoenen als u het mesblad aanraakt of onderhoudt.

○ Gebruik een scherp mesblad. Een bot mesblad gaat eerder vast of klem zitten. Vervang de bevestigingsmoer als deze beschadigd is en moelijk vastgedraaid kan worden.
○ Als u het mesblad vervangt, koop dan een door Hitachi aanbevolen mesblad met een pasgat van 25,4 mm (één inch).
Als u een mesblad (34) monteert, richt dit dan altijd met de gekartelde kant naar boven. Als u een mesblad met 4 tanden (33) monteert, kan dit aan elke kant gebruikt worden.
○ Gebruik het juiste mesblad voor elk soort werk.
○ Gebruik het juiste gereedschap wanneer u het mesblad vervangt.
○ Als de snijranden bot worden, slijp of vijl ze dan zoals afgebeeld. Niet correct geslepen randen kunnen hevige vibraties veroorzaken.
○ Gooi mesbladen weg die verbogen, gebarsten, gebroken of anderszins beschadigd zijn.

OPMERKING

Bij het slijpen van een mesblad moet de originele vorm van de radius aan de basis van de tand behouden blijven om barsten te voorkomen.

Onderhoudsschema

Hieronder treft u nog enkele algemene onderhoudsinstructies aan. Neem voor verdere informatie contact op met uw Hitachi dealer.

Dagelijks onderhoud

○ Maak de buitenkant van de machine schoon.
○ Controleer of de draaggordel niet beschadigd is.
○ Controleer de mesbescherming op beschadiging of scheuren. Vervang de bescherming als deze beschadigd is of scheuren vertoont.
○ Controleer of het snijgereedschap correct gecentreerd en scherp is en geen scheuren vertoont. Niet correct gecentreerd snijgereedschap veroorzaakt hevige vibraties die de machine kunnen beschadigen.
○ Controleer of de moer van het snijgereedschap goed vastgedraaid is.
○ Controleer of de mesblad-transportbescherming onbeschadigd is en goed blijft zitten.
○ Controleer of alle bouten en moeren goed vast zitten.

Wekelijks onderhoud

○ Controleer de trekstarter, in het bijzonder het koord en de terugspringveer.
○ Maak de buitenkant van de bougie schoon.
○ Verwijder de bougie en controleer de afstand tussen de elektroden. Corrigeer deze afstand tot 0,6 mm of vervang de bougie.
○ Maak de koelribben van de cilinder schoon en controleer of de luchtinlaat bij de trekstarter niet verstopt zit.
○ Controleer of de hoekoverbrenging voor 3/4 met vet gevuld is.
○ Maak het luchtfi Iter schoon.

Maandelijks onderhoud

○ Spoel de brandstoftank met benzine.
○ Maak de buitenkant en de omgeving van de carburateur schoon.
○ Maak de ventilator en de omgeving ervan schoon.
