Tuotetyyppi	Ruohonleikkuri
Brändi	Hitachi
Malli	CG 27EJ
Moottorityyppi	2-tahti, 27 cm³
Syöttötapa	Bensiini-öljyseos (suhde 25:1 - 50:1)
Polttoainetankin tilavuus	0,67 l
Sytytystulppa	CHAMPION RCJ8Y tai vastaava
Kuivapaino	Noin 5,4 kg
Äänitehotaso (LwA)	116 dB(A)
Leikkuutyökalun tyyppi	Leikkuuterä (Ø25,4 mm) tai Brain-leikkuupää
Joutokäyntinopeus	2 500 - 3 000 rpm
Suositeltu käyttönopeus	> 6 500 rpm
Langan alkuperäinen pituus (manuaalipää)	17 cm
Turvavaljaat	Sisältyy
Teräsuojus	Sisältyy
Tärinänvaimennusjärjestelmä	Kyllä, kahvoissa
Säännöllinen huolto	Ilmansuodattimen puhdistus, tulpan tarkistus, kulmavaihteen rasvaus
Vaadittavat turvavarusteet	Suojalasit, käsineet, kuulosuojaimet, liukumattomat kengät
Turvaetäisyys	15 m ihmisistä
Suositellut varaosat	Terä, sytytystulppa, ilmansuodatin, polttoainesuodatin (Hitachi-alkuperäisosat)

Usein kysytyt kysymykset - CG 27EJ HITACHI

Minkä tyyppistä polttoainetta käytetään CG 27EJ -ruohonleikkurissa?

Käytä lyijyettömän bensiinin (oktaaniluku 89) ja kaksitahtimoottoriöljyn seosta suhteessa 25:1 - 50:1. Noudata öljysäiliöön merkittyjä seossuhteita.

Kuinka CG 27EJ -ruohonleikkuri käynnistetään?

Aseta kytkin ON-asentoon, paina esitäyttölamppua, lukitse kaasu turvavivulla, sulje rikastin, vedä sitten voimakkaasti käynnistysnarusta. Kun moottori alkaa käydä, avaa rikastin ja vedä uudelleen.

Kuinka moottorin joutokäynti säädetään?

Joutokäynti säädetään T-ruuvilla. Kierrä sitä myötäpäivään, kunnes terä pyörii, ja sitten löysää, kunnes terä pysähtyy. Oikea nopeus on 2 500 - 3 000 rpm.

Kuinka leikkuuterä vaihdetaan?

Käytä käsineitä. Lukitse teränpidin kiintoavaimella, ruuvaa kiinnitysmutteri irti (vasenkierteinen: löysää myötäpäivään). Vaihda alkuperäiseen Hitachi-terään, jonka reikä on 25,4 mm. Kiristä mutteri vastapäivään.

Mitä sytytystulppaa käytetään CG 27EJ -mallissa?

Käytä CHAMPION RCJ8Y -sytytystulppaa tai vastaavaa. Elektrodien väli on 0,6 mm. Vaihda se 100 käyttötunnin välein.

Kuinka ilmansuodatin puhdistetaan?

Irrota suodattimen kansi ja suodatin. Pese se lämpimällä saippuavedellä, huuhtele ja kuivaa täysin ennen asennusta. Vaihda se, jos se on vaurioitunut tai erittäin likainen.

Mikä on polttoainetankin tilavuus?

Polttoainetankin tilavuus on 0,67 litraa. Käytä bensiini-öljyseosta ja tankkaa hyvin ilmastoidussa tilassa moottorin ollessa sammutettuna.

Kuinka kulmavaihde huolletaan?

Tarkista rasvan määrä 50 tunnin välein irrottamalla tulppa. Tarvittaessa täytä 3/4 litiumpohjaisella monitoimirasvalla. Älä täytä kokonaan.

Mitä turvavarusteita minun tulee käyttää?

Käytä aina suojalaseja, kuulosuojaimia, käsineitä, pitkiä housuja, liukumattomia ja tukevia kenkiä. Vältä löysiä vaatteita.

Mitä tehdä, jos terä pomppaa?

Terän pomppiminen voi tapahtua, kun terä osuu esteeseen. Vältä se pitämällä konetta tukevasti, työskentelemällä oikealta vasemmalle ja välttämällä kriittistä aluetta (kello 12 ja 2 välillä). Jos kosketus tapahtuu, pysäytä moottori välittömästi.

KÄYTTÖOHJE CG 27EJ HITACHI

HUOMAA: Niitä ei ole kaikissa laitteissa.

	Symbolit⚠VAROITUSTämän tuotteen pakokaasut sisältävät kemikaaleja, jotka Kalifornian osavaltion tietojen mukaan aiheuttavat syöpää, synnynnäisiä epämuodostumia ja muita lisääntymishaittoja.
	Lue turvallisuusohjeet ja varoitukset huolellisesti, ja ymmärrä ne ja noudata niitä. Laitteen varomaton tai virheellinen käyttö saattaa vammauttaa vakavasti tai johtaa kuolemaan.		Näyttää akselin enimmäisnopeuden.Älä käytä leikkuulaitetta, jonka enimmäisnopeus on alle akselin nopeuden.
	Lue ja ymmärrä kaikki tämän oppaan ja laitteeseen merkityt varoitukset sekä ohjeet ja noudata niitä.		Käytä käsineitä tarvittaessa, esimerkiksi kiinnitettäessä leikkuulaitetta.
	Käytä aina silmänsuojaimia, kypärää ja kuulonsuojaimia käyttäessäsi laitetta.		Käytä luistamattomia ja vankkoja jalkineita.
	Älä käytä metalliteriä tai jäykkiä teriä, kun laitteessa on tämä kilpi.		Terän heitto on mahdollinen pyörivän terän osuessa kiinteään kohteeseen, joka on kriittisellä alueella. Koko laite ja käyttäjä saattavat lennähtää äkillisesti ja vaarallisen nopeasti. Ilmiö on nimeltään terän heitto.Käyttäjä saattaa menettää laitteen hallinnan, mistä saattaa seurata vakava vamma tai kuolema. Terän heitto on todennäköisempi paikoissa, joissa leikattavaa materiaalia ei näe hyvin.
	Pidä lapset, sivulliset ja avustajat 15 metrin etäisyydellä laitteesta. Jos joku lähestyy, sammuta moottori ja pysäytä leikkuulaite välittömästi.
	Varo sinkoilevia esineitä.		Ilmaisee kädensijan paikan. Älä kiinnitä kädensijaa tätä ylemmäksi.
Ennen laitteen käyttämistä• Lue opas huolellisesti.• Tarkasta, että leikkuulaite on koottu ja säädetty oikein.• Käynnistä laite ja tarkasta kaasuttimen säätö. Katso "HUOLTO".

Sisältö

OSIEN SELITYKSET 83

VAROITUKSET JA TURVALLISUUSOHJEET 84

TEKNISET TIEDOT 85

KOKOAMINEN 86

KONEEN KÄYTTÖ 87

HUOLTO....87

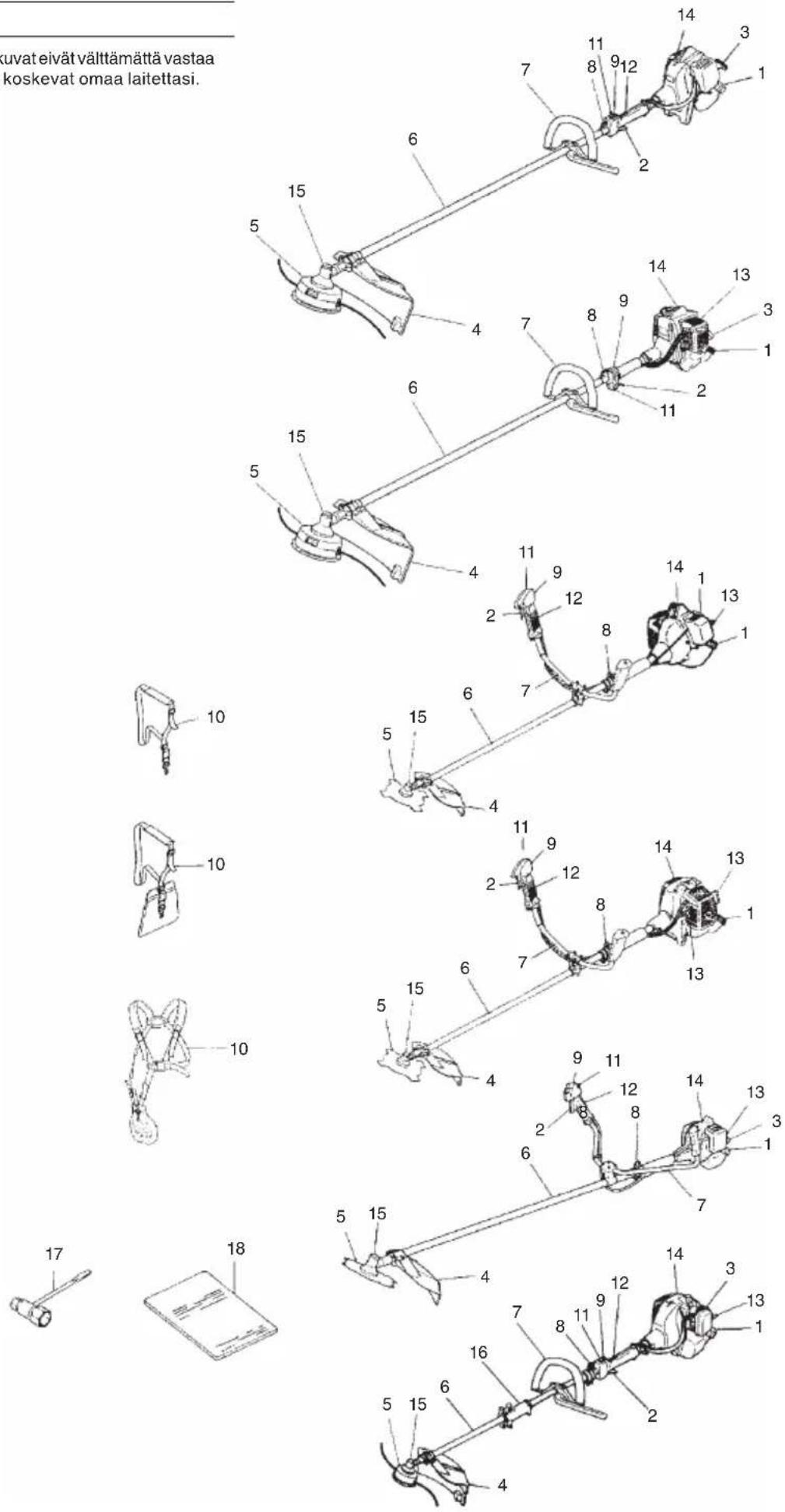

OSIEN SELITYKSET

Koska tämä opas kattaa useita malleja, kuvat eivät välttämättä vastaa omaa laitettasi. Noudata ohjeita, joka koskevat omaa laitettasi.

1. Polttoainesäilion korkki
2. Kaasuliipaisin
3. Käynnistyskahva
4. Terän suojus
5. Leikkuulaite
6. Käyttöakseliputki
7. Kahva
8. Ripustuskorvake
9. Virtakytkin
10. Valjaat
11. Kaasuttimen salpa
12. Kaasuliipaisimen varmistin
13. Rikastin
14. Moottori
15. Kulmavaihde
16. Nivelkotelo
17. Yhdistelmäavain
18. Käyttöohjeet

VAROITUKSET JA TURVALLISUUSOHJEET

Käyttäjän turvallisuus

○ Käytä aina kasvonsuojusta tai suojalaseja.
○ Käytä paksusta kankaasta valmistettuja pitkälahkeisia housuja sekä saappaita ja käsineitä. Älä käytä väljiä vaatteita, koruja, shortseja tai sandaaleja, äläkä kulje paljain jaloin. Kiinnitä hiukset niin, että ne jäävät hartioiden yläpuolelle.
○ Älä käytä työkalua väsyneenä tai sairaana tai alkoholin, huumeiden tai lääkkeiden vaikutuksen alaisena.
○ Älä anna lasten tai kokemattomien henkilöiden käyttää konetta.
○ Käytä kuulonsuojaimia. Tarkkaile ympäristöä. Varo sivullisia, jotka saattavat aiheuttaa ongelmia. Poista turvavarusteet heti, kun olet sammuttanut moottorin.
○ Älä käynnistä tai käytä moottoria suljetussa tilassa. Pakokaasut ovat hengenvaarallisia.
○ Pidä kahvat puhtaana öljystä ja polttoaineesta.
○ Pidä kädet poissa leikkuulaitteesta.
○ Älä tartu leikkuulaitteeseen tai pidä kiinni siitä.
○ Kun pysäytät laitteen, tarkasta ennen sen maahan laskemista, että leikkuulaite on pysähtynyt.
○ Kun työskentelet pitkään, pidä silloin tällöin taukoja, jotta vältät tärinästä aiheutuvan käsi- ja käsivarsisyndrooman.

! VAROITUS

Tärinänestojärjestelmät eivät estä käsi- ja käsivarsisyndroomaa tai karpaalitunnelisyndroomaa. Konetta jatkuvasti ja säännöllisesti käyttävien on siksi tarkkailtava huolellisesti käsiensä ja sormiensa tilaa. Jos havaitset edellä lueteltuja oireita, ota viipymättä yhteys lääkäriin.
○ Jos sinulla on lääkinnällisiä elektronisia laitteita, kuten sydämentahdistin, neuvottele sekä lääkärin että laitteen valmistajan kanssa ennen moottorikäyttöisten laitteiden käyttämistä.

Laitteen/koneen turvallisuus

○ Tarkasta koko laite/kone aina ennen käyttöä. Vaihda vaurioituneet osat. Tarkasta mahdolliset polttoainevuodot, ja varmista, että kaikki kiinnittimet ovat paikallaan ja varmasti kiinni.
○ Vaihda halkeilleet, lohkeilleet tai muuten vaurioituneet osat ennen laitteen/koneen käyttöä.
○ Varmista, että suojus on kiinnitetty oikein.
○ Pidä muut ihmiset etäällä, kun säädät kaasutinta.
○ Käytä vain lisävarusteita, joita valmistaja on suositellut tähän laitteeseen/koneeseen.

VAROITUS

Älä muunna laitetta/konetta millään tavoin. Käytä laitetta/konetta vain sille suunniteltuun tarkoitukseen.

Polttoaineen turvallinen käsittely

○ Sekoita ja kaada polttoaine ulkona paikassa, jossa ei ole kipinöitä tai avotulta.
○ Käytä polttoainetta varten hyväksyttyä astiaa.
○ Älä tupakoi tai salli tupakointia lähellä polttoainetta tai laitetta/konetta tai käyttäessäsi laitetta/konetta.
○ Pyyhi kaikki roiskunut polttoaine ennen moottorin käynnistämistä.
○ Siirry vähintään kolmen metrin päähän tankkauspaikasta ennen moottorin käynnistämistä.
○ Sammuta moottori ennen polttoainesäiliön korkin irrottamista.
○ Tyhjennä polttoainesäiliö ennen laitteen/koneen varastointia. Polttoaine kannattaa tyhjentää jokaisen käyttökerran jälkeen. Jos säiliöön jää polttoainetta, säilytä kone niin, että polttoainetta ei vuoda.
Säilytä laite/kone ja polttoaine tilassa, jossa polttoainehöyryt eivät saavuta esim. vedenlämmittimen, sähkömoottorin tai muiden sähkölaitteiden kipinöitä tai liekkejä.

VAROITUS

Polttoaine syttyy ja räjähtää erittäin helposti, ja polttoainehöyryt ovat haitallisia hengitettyinä, joten käsittele ja tankkaa polttoainetta varoen.

Turvallinen leikkaaminen

• Älä leikkaa muuta materiaalia kuin pensasta ja ruohoa.
• Tarkasta leikattava alue aina ennen käyttöä. Poista esineet, jotka saattavat sinkoilla tai tarttua teriin.
  ○ Käytä aerosoleilta suojaavaa naamaria, kun leikkaat ruohoa torjunta-ainekäsittelyn jälkeen.
  ○ Pidä lapset, eläimet, sivulliset ja avustajat 15 metriä vaarallisen alueen ulkopuolella. Pysäytä moottori heti, jos sinua lähestytään.
  ○ Pidä moottoria aina oikealla puolellasi.
  ○ Pidä laitteesta/koneesta tukevasti kiinni kummallakin kädellä.
  ○ Seiso tukevasti ja säilyttäen tasapainon. Älä kurottele.
  ○ Pidä kehon osat poissa äänenvaimentimesta ja leikkuulaitteesta, kun moottori käy.
  ○ Pidä leikkuulaite vyötärön alapuolella.
  ○ Kun siirryt uuteen työkohteeseen, sammuta moottori ja tarkasta, että kaikki leikkuulaitteet ovat pysähtyneet.
  ○ Älä laske konetta maahan, kun se käy.
  ○ Tarkasta, että moottori on sammunut ja leikkuulaitteet ovat pysähtyneet, ennen kuin poistat roskia tai ruohoa leikkuulaitteesta.
  ○ Pidä aina ensiaputarvikkeet käsillä, kun työskentelet moottorikäyttöisellä laitteella.
  ○ Älä käynnistä tai käytä moottoria suljetussa tilassa ja/tai lähellä palavia aineita. Pakokaasut ovat hengenvaarallisia.

Turvallinen huolto

○ Huolla laite/kone suositusten mukaisesti.
○ Irrota sytytystulpan johto ennen huoltamista, paitsi säädettäessä kaasutinta.
○ Pidä muut etäällä, kun säädät kaasutinta.
○ Käytä ainoastaan valmistajan suosittelemia aitoja Hitachi-vaihto-osia.

Kuljettaminen ja varastointi

○ Kanna laitetta/konetta kädessä moottori sammutettuna ja äänenvaimennin käännettynä pois itsestäsi.
○ Anna moottorin jäähtyä, tyhjennä polttoainesäiliö ja kiinnitä laite/kone paikalleen ennen kuljettamista autossa.
○ Tyhjennä polttoainesäiliö ennen laitteen/koneen varastointia. Polttoaine kannattaa tyhjentää jokaisen käyttökerran jälkeen. Jos säiliöön jää polttoainetta, säilytä konetta niin, että polttoainetta ei vuoda.
○ Säilytä laite/kone lasten ulottumattomissa.
○ Puhdista laite ja huolla sitä huolellisesti, ja säilytä kuivassa paikassa.
○ Tarkasta, että sytytysvirta on katkaistu ennen kuljettamista tai varastointia.
○ Peitä terä suojuksella, kun kuljetat laitetta autossa.

Jos joudut tilanteeseen, johon ei ole neuvoja oppaassa, toimi harkiten ja käytä tervettä järkeä. Jos tarvitset apua, ota yhteys Hitachi-myyjään. Kiinnitä erityistä huomiota teksteihin, joita edeltävät sanat:

VAROITUS

Varoittaa suuresta vamman tai kuoleman vaarasta, ellei ohjeita noudateta.

HUOMIO

Varoittaa tapaturman tai koneen vaurioitumisen vaarasta, ellei ohjeita noudateta.

HUOM

Ilmoittaa oikeaa käyttöä koskevista hyödyllisistä tiedoista.

HUOMIO

Älä pura narukäynnistintä, koska käynnistimen jousi saattaa vammauttaa.

TEKNISET TIEDOT

Malli		CG28EJ (L)CG28EJ (SL)CG28EJ	CG27EJ (SLP)CG27EJ (SP)CG27EJ (SLDP)	CG33EJ (L)CG33EJCG33EJ (S)CG33EJ (SL)	CG27EJ (SL)CG27EJ (S)CG27EJ (SLD)
	Moottorin iskutilavuus (ml)	28 26,9 33 27
	Sytytystulppa	CHAMPION CJ6Y, RCJ6Y tai vastaava	CHAMPION RCJ8 tai vastaava	CHAMPION CJ6Y, RCJ6Y tai vastaava	CHAMPION RCJ8Y tai vastaava
	Polttoainesäiliön tilavuus (l)	0,70 0,67 0,70	0,67
	Kuivapaino (kg)	5,45,565,6	5,26,15,4	5,55,75,865,9	5,05,75,2
	Äänipainetaso LpA (dB (A))(EN27917)	95,095,095,5	92,0 94,5		97,598,397,5
	Äänenpaineen tehollisarvo LwA (dB (A))	116
	Tärinä (m/s2)(ISO7916)Etukahva TakakahvaVasen kahva Oikea kahva	2,6 4,13,5 5,62,4 2,51,9 2,0	CG27EJ (SLP)6,9 10,8 11,2 11,23,9 2,6 4,4 4,4CG27EJ(SP)5,5 3,96,4 3,6	CG33EJ (SL)5,4 5,2 5,8 2,13,7 7,1 4,3 5,61,8 2,12,5 2,9	CG27EJ (SLD)5,8 2,1 5,73,2 4,5 3,14,6 2,33,4 2,0

HUOM

Ekvivalentti äänenpainetaso/tärinä lasketaan aikapainotettuna äänenpaineen/tärinän energian summana vaihtelevissa käyttöoloissa seuraavan aikajakautuman mukaisesti: 1/2 joutokäynti ja 1/2 täydet kierrokset.

* Kaikki tiedot saattavat muuttua ennalta ilmoittamatta.

KOKOAMINEN

Vetoakseli moottoriin (kuva 1)

Löysää lukkoruuvia (1) noin kymmenen kierrosta, jotta sen kärki ei estä käyttöakseliputken työntämistä paikalleen. Kun työnnät käyttöakseliputkea paikalleen, pidä putken lukkoruuvia ulospäin, jotta sisäpuolen kiinnike ei olisi tiellä.

Työnnä vetoakseli niin pitkälle moottorin kytkim käyttöakseliputken merkki (2) on kytkinkotelon kohdalla.

HUOM

Jos akselin työntäminen merkittyyn asentoon asti on vaikeaa, pyöritä akselia terän kiinnikkeellä myötä- tai vastapäivään. Kohdista putken lukkoruuvi akseliputken reikään. Kiristä lukkoruuvi sitten huolellisesti (3).

Leikkuulaitteen kiinnittäminen

1. Aseta leikkuulaite paikalleen.
2. Varmista, että lukkotappi (4) osuu putken kohdistusreikään (5) eikä putki irtoa (kuva 2).
3. Kiristä mutteri (6) kunnolla (kuva 2).

Kahvan kiinnittäminen

! VAROITUS

Kun käytät terästeriä tai jäykkiä teriä suora-akselisessa trimmerissä tai pensasleikkurissa, käytä suojatankoa (7) ja olkahihnaa yhdessä silmukkakahvan kanssa (kuva 3).

Kiinnitä kahva käyttöakseliputkeen kulma moottoriin päin käännettynä.

Säädä asento mahdollisimman mukavaksi ennen työskentelyä.

HUOM

Jos laitteessa on käyttöakseliputkessa kahvan paikkamerkkitarra, huomioi se.

Irrota kahvan kiinnike (8) asennelmasta (kuva 4).

Aseta kahvat paikalleen ja kiinnitä kahvan kiinnike kiristämällä neljä ruuvia kevyesti. Säädä asento oikeaksi. Kiristä ruuvit sitten kunnolla.

Vedä pysäytinnarut (11) ja kaasuvaijeri (9) suojaputken (10) läpi ja irrota sitten lantiotyyny (kuva 5).

Kaasuvaijeri/pysäytinnaru

Irrota ilmanpuhdistimen suojus (kuva 6).

Liitä pysäytinnarut (kuva 8).

Yhdistä kaasuvaijerin pää kaasuttimeen (kuva 9).

Peitä kaasuvaijeri ja pysäytinnarut mukana toimitetulla suojaputkella, joka ulottuu ilmanpuhdistimen suojukseen asti (kuva 10).

Kaasuvaijeri ja pysäytinnaru (kuva 7A) (mallissa CG33EJ (SL))

Liitä kaasuvaijerit (12) kiinnittämällä vaijereiden päät lukkiutuvaan liitinkoteloon (13). Liitä pysäytinnarujen päät (14).

HUOM

Liitinkotelo avataan työntämällä kolikko tai ruuvitaltan pää kotelon keskiosaan ja kääntämällä.

Kaasuvaijeri/pysäytinnaru (kuva 7)

Irrota ilmanpuhdistimen suojus (kuva 6).

Liitä pysäytinnarut (kuva 8)

Jos kaasuttimen ulkopää (15) on kierretty kiinni yksikköön, kierrä se kokonaan vaijerin säätötukeen (16) ja kiristä sitten vaijerin tämä pää säätömutterilla (17) säätötukea (16) vasten.

Kiinnitä kaasuvaijerin pää (18) kaasuttimeen (19) ja asenna suojus (jos toimitettu työkalupussissa) vipuun.

Peitä kaasuvaijeri ja pysäytinnarut mukana toimitetulla suojaputkella, joka ulottuu ilmanpuhdistimen suojukseen asti (kuva 10).

Teränsuojuksen asentaminen (kuvat 11, 12, 13 ja 14)

HUOM

Teränsuojuksen kiinnike saattaa olla valmiiksi kiinnitettynä vaihteeseen joissakin malleissa.

en koteloon, että

Kiinnitä teränsuojus ja kiinnikkeen välikappaleet (20) (jos toimitettu) käyttöakseliputkeen kulmavaihdetta vasten. Kiristä suojuksen kiinnike kunnolla, jotta teränsuojus ei heilu tai taivu alaspäin konetta käytettäessä.

Kiinnitä terän suojus kahdella ruuvilla suojuksen kiinnikkeeseen, jolla suojus kiinnitetään myös vaihteistoon.

HUOMIO

Joissakin suojuksissa on terävät siimanleikkurit. Käsittele tällaisia suojuksia varoen.

HUOM (kuva 14)

Kun käytät laitteessa Hitachi-alumiinipäätä (CH-100 tai CH-300), työkalupussissa toimitettu terävä siimanrajoitin (21) on kiinnitettävä huolellisesti teränsuojukseen näytetyllä ruuvilla (22).

Kun käytät trimmeripäätä, jossa on kaksiosainen teränsuojus, kiinnitä jatkokappale teränsuojukseen (kuva 15).

HUOM

○ Kun kiinnität jatkokappaletta teränsuojukseen, siimanrajoitin on irrotettava teränsuojuksesta (jos asennettu).
○ Jos laitteessa on käyttöakseliputkessa suojuksen paikkamerkkitarra, huomioi se.
○ Katso kuvista jatkosuojuksen irrottamisohjeet. Käytä käsineitä, koska jatkosuojuksessa on terävä siimanleikkuri, ja paina suojuksen nelikulmaisia kielekkeitä yksi kerrallaan (kuva 16).

Terän asentaminen (kuvat 17 ja 18)

(Jos toimitetaan)

Tarkasta ennen leikkuuterän asentamista, että siinä ei ole halkeamia tai vaurioita, ja että teräsärmät osoittavat oikeaan suuntaan.

HUOM

○ Kun asennat leikkurin pitimen tulppaa (23), käännä kovera puoli ylöspäin.
○ Lukitse terän pidin (25) kuusiokoloavaimella (24) työntämällä se kulmavaihteen aukkoon. Huomaa, että terän kiinnitysruuvissa tai -mutterissa (26) on vasenkätiset kierteet (löysennys myötäpäivään / kiristys vastapäivään). Kiristä kiinnitysruuvi tai -mutteri hylsyavaimella.

HUOMIO

○ Tarkasta ennen työskentelyä, että terä on asennettu oikein.
○ Jos laitteessa on suojus leikkuuterän alla, tarkasta sen kuluneisuus ja vauriot ennen käyttöä. Jos havaitset kulumia tai vaurioita, vaihda suojus, koska se on kulutusosa.

Brain-leikkuupään asentaminen

HUOM

Katso asennusohjeet Brain-käyttöoppaasta, joka toimitetaan Brain-leikkuupään mukana.

VAROITUS

Käytä Hitachin Brain-päässä ja Hitachin seospäässä vain valmistajan suosittelemaa joustavaa, ei-metallista siimaa. Älä käytä metallilankaa tai metallilankapunoksia. Ne saattavat katketa ja lennellä vaarallisesti.

HUOM

Kun käytät Hitachin seospäätä (CH-100), siimojen aloituspituuden on oltava noin 17 cm (kuva 19).

KONEEN KÄYTTÖ

Polttoaine (kuva 20)

⚠️ VAROITUS

Trimmerissä on kaksitahtimoottori. Käytä aina öljyä sisältävää polttoainetta.

Huolehdi tuuletuksesta, kun tankkaat tai käsittelet polttoainetta.

Polttoaine

○ Käytä laadukasta 89-oktaanista lyijytöntä bensiiniä.

Käytä kaksitahtiöljyä tai sekoita öljyä ja polttoainetta suhteessa 25:1–50:1. Katso lisätietoja öljypullosta tai kysy Hitachimyyjältä.

○ Jos kaksitahtiöljyä ei ole saatavana, käytä ilmajäähdytteisiin kaksitahtimoottoreihin tarkoitettua öljyä (JASO FC GRADE OIL tai ISO EGC GRADE). Älä käytä laatua BIA tai TCW (tarkoitettu vesijäähdytteisiin kaksitahtimoottoreihin).

○ Älä käytä moniasteöljyä (10 W/30) tai jäteöljyä.

○ Sekoita bensiini ja öljy erillisessä puhtaassa asiassa.

Täytä aluksi puolet bensiinistä. Lisää sitten kaikki öljy. Sekoita ravistamalla. Lisää sitten loppu bensiini.

Sekoita huolellisesti ravistamalla ennen polttoainesäiliön täyttämistä.

Tankkaaminen

VAROITUS

○ Sammuta moottori aina ennen tankkaamista.

○ Avaa polttoainesäiliö hitaasti, jotta mahdollinen ylipaine pääsee purkautumaan.

○ Kiristä polttoainesäilion korkki huolellisesti tankkaamisen jälkeen.

○ Siirrätrimmerivähintään kolmen metrinpäähäntankkauspaikasta ennen moottorin käynnistämistä.

Puhdista polttoainesäiliön kannen ympärillä oleva alue huolellisesti ennen tankkaamista, jotta säiliöön ei pääse likaa. Sekoita polttoaine ravistelemalla astiaa ennen tankkaamista.

Käynnistäminen (kuvat 21 ja 22)

HUOMIO

Tarkasta ennen käynnistämistä, että leikkuulaite ei kosketa mitään.

1. Käännä virtakytkin (27) asentoon ON (kuvat 21 ja 22).

* Paina polttoainepumppua (30) useita kertoja, kunnes sen tai paluuputken (jos asennettu) läpi virtaa polttoainetta (kuvat 23 ja 24).

1. Pidä varmistinliipaisin (28) (jos asennettu) paine samanaikaisesti kaasuliipaisinta ja paina kaasuttimen salpaa (29). Vapauta sitten hitaasti ensin kaasuliipaisin ja sitten varmistinliipaisin. Kaasutin lukkiutuu käynnistysasentoon.

2. Sulje rikastin (CLOSED) (31) (kuvat 23 ja 24).

3. Vedä narukäynnistintä rivakasti pitäen tiukasti kiinni kahvasta, jotta se ei pääse napsahtamaan takaisin.

4. Kun moottori on käynnistymäisillään, avaa rikastin (RUN). Vedä käynnistysnarua sitten rivakasti uudelleen.

HUOM

Jos moottori ei käynnisty, toista vaiheet 2–5.

1. Kun moottori on käynnistynyt, vapauta kaasuttimen salpa vetämällä kaasuliipaisinta. Anna moottorin sitten lämmetä 2–3 minuuttia ennen kuormittamista.

Leikkaaminen (kuvat 25, 26, 27 ja 28)

○ Käytä leikatessa käyntinopeutta, joka on yli 6 500 k/min. Alhaisten nopeuksien käyttäminen pitkään saattaa nopeuttaa kytkimen kulumista.

○ Leikkaa ruoho oikealta vasemmalle.

○ Terän heitto on mahdollinen pyörivän terän osuessa kiinteään kohteeseen, joka on kriittisellä alueella.

Koko laite ja käyttäjä saattavat lennähtää äkillisesti ja vaarallisen nopeasti. Ilmiö on nimeltään terän heitto. Käyttäjä saattaa menettää laitteen hallinnan, mistä saattaa seurata vakava vamma tai kuolema. Terän heitto on todennäköisempi paikoissa, joissa leikattavaa materiaalia ei näe hyvin.

Käytä valjaita (jos toimitetaan) kuvan mukaisesti. Koska terä pyörii vastapäivään, leikkaaminen sujuu tehokkaammin oikealta vasemmalle. Pidä sivulliset vähintään 15 metrin etäisyydellä työskentelyalueelta.

HUOM

Paina hätätilanteessa pikavapautuspainiketta tai vedä hätävapautusläppää (jos asennettu) (kuva 27).

! VAROITUS

Jos leikkuulaite osuu kiveen tai muuhun esteeseen, sammuta moottori ja tarkasta, että leikkuulaite tai sen osat eivät ole vaurioituneet. Jos leikkuulaitteen ympäri kiertyy ruohoa tai korsia, sammuta moottori ja poista ne.

Pysäyttäminen (kuva 29)

Hidasta moottorin nopeutta, anna sen käydä muutaman minuutin ajan joutokäyntiä ja katkaise sitten virta virtakytkimestä (27).

! VAROITUS

Leikkuulaite saattaa aiheuttaa vammoja, kun se jatkaa pyörimistä moottorin sammuttamisen jälkeen tai virtasäätimen vapauttamisen jälkeen. Kun pysäytät laitteen, tarkasta ennen sen maahan laskemista, että leikkuulaite on pysähtynyt.

HUOLTO

PAKOJÄRJESTELMÄÄ JA SEN OSIA SAA HUOLTAA, VAIHTAA TAI KORJATA MISSÄ TAHANSA PIENKONEKORJAAMOSSA, TAI OMISTAJA VOI TEHDÄ NÄMÄ TYÖT ITSE.

Kaasuttimen säätäminen (kuva 30)

VAROITUS

○ Leikkuulaite saattaa liikkua kaasutinta säädettäessä.

○ Älä käynnistä moottoria, ellei koko kytkimen kotelo ja putki ole paikallaan! Muuten kytkin saattaa irrota ja vammauttaa.

Polittoaine ja ilma sekoittuvat kaasuttimessa. Kun moottori koekäytetään tehtaalla, kaasuttimeen tehdään perussäädöt. Ilmasto tai käyttöpaikan korkeus meren pinnasta saattavat edellyttää lisää säätämistä. Kaasuttimessa on vain yksi säätömahdollisuus:

T = Joutokäynnin säätöruuvi.

Joutokäynnin säätäminen (T)

Tarkasta, että ilmansuodatin on puhdas. Kun joutokäyntinopeus ma oikea e leikkuulaite ei toimi. Jos joutokäyntiä on säädettävä, käännä T-ruuvia myötäpäivään (kiinni) moottorin käydessä, kunnes leikkuulaite alkaa liikkua. Avaa ruuvia vastapäivään, kunnes leikkuulaite pysähtyy. Joutokäyntinopeus on oikea, kun moottori käy tasaisesti kaikissa asennoissa alle nopeuden, jolla leikkuulaite alkaa toimia.

Jos leikkuulaite pyörii edelleen joutokäynnin säätämisen jälkeen, ota yhteys Hitachi-myyjään.

HUOM

○ Normaali joutokäyntinopeus on 2 500 – 3 000 k/min.

○ Kaasuttimen säädöt (nopea jahidas) puuttuvatjoistain malleista, jotka on myyty alueilla, joilla on tiukat päästösäännökset. Moottorin voi saada tällaisilla säädöillä toimimaan päästörajojen ulkopuolella. Näissä malleissa voi säätää vain joutokäyntinopeutta.

Kun mallissa on korkean ja alhaisen nopeuden säädöt, kaasuttimet säädetään valmiiksi tehtaalla. Pienet säädöt saattavat optimoida suorituskyvyn ilmaston, korkeuden jne. perusteella. Käännä säätöruuvia enintään 90 astetta, koska muuten moottori saattaa vaurioitua väärän säädön seurauksena. Jos et hallitse näitä säätöjä, ota yhteys Hitachi-myyjään.

VAROITUS

Kun moottori käy joutokäyntiä, leikkuulaite ei saa pyöriä.

Ilmansuodatin (kuva 31)

Ilmansuodatin on puhdistettava pölystä ja liasta, jotta:

○ Kaasutin toimii oikein
○ Moottori käynnistyy
○ Moottorin teho ei alene
○ Moottorin osat eivät kulu tarpeettomasti
○ Polttoainetta ei kulu epänormaalisti

Puhdista ilmansuodatin päivittäin tai useammin, jos työskentelet erittäin pölyisissä olosuhteissa.

Ilmansuodattimen puhdistaminen

Irrota ilmansuodattimen kansi ja suodatin (32). Huuhtele lämpimässä saippuavedessä. Tarkasta ennen kokoamista, että ilmansuodatin on kuiva. Jonkin aikaa käytettyä ilmansuodatinta ei saa puhdistettua kunnolla. Siksi ilmansuodatin on uusittava säännöllisesti. Vaurioitunut ilmansuodatin on vaihdettava viipymättä.

Polttoaineensuodatin (kuva 32)

Tyhjennä kaikki polttoaine säiliöstä ja irrota polttoaineensuodatin säiliöstä. Vedä suodatinpanos pitimestä ja huuhtele lämpimällä pesuaineliuoksella.

Huuhtele kunnolla pesuainejäämän poistamiseksi. Poista vesi puristamalla, ei vääntämällä, ja tuuleta panos kuivaksi.

HUOM

Jos pöly ja lika ovat kovettaneet panoksen, vaihda se.

Sytytystulppa (kuva 33)

Sytytystulpan kuntoon vaikuttavat:

○ väärin säädetty kaasutin
○ väärä polttoaineseos (liikaa öljyä)
○ likainen ilmansuodatin
○ raskaat käyttöolot (esimerkiksi kylmä sää)

Sytytystulppa saattaa tällöin karstoittua, jolloin kone käy tai käynnistyy huonosti. Jos moottori on tehoton, käynnistyy huonosti tai käy joutokäyntiä epätasaisesti, tarkasta ensin sytytystulppa. Jos sytytystulppa on likainen, puhdista se ja tarkasta kärki tarvittaessa. Oikea kärkiväli on 0,6 mm. Vaihda sytytystulppa noin 100 käyttötunnin välein tai aikaisemmin, jos elektrodit ovat erittäin syöpyneet.

HUOM

Joillakin alueilla on käytettävä sytytystulppaa, jossa on häiriönestovastus. Jos koneessa oli alun perin tällainen sytytystulppa, korvaa se vastaavan tyyppisellä.

Äänenvaimennin (kuva 34)

Irrota äänenvaimennin ja poista karsta pakoaukosta tai äänenvaimentimen tulosta 100 käyttötunnin välein.

Sylinteri (moottorin jäähdytys) (kuva 35)

Moottori on ilmajäähdytteinen, ja ilman on kierrettävä vapaasti moottorin ja sylinteripään jäähdytysripojen ympärillä, jotta moottori ei kuumene liikaa.

Puhdista jäähdytysrivat ja moottorin ulkopinnat jäähdytystä huonontavasta pölystä, liasta ja öljykerrostumista 100 käyttötunnin välien tai kerran vuodessa (useammin, mikäli olot sitä edellyttävät).

HUOM

Älä käytä moottoria, kun moottorin tai äänenvaimentimen suojus on poistettu, sillä moottori ylikuumenee ja vaurioituu.

Kulmavaihde (kuva 36)

Irrota rasvatulppa kulmavaihteen sivusta ja tarkasta kulmavaihteen rasvan määrä noin 50 käyttötunnin välein.

Jos vaihteiden kyljissä ei näy rasvaa, täytä vaihde 3/4:aan asti laadukkaalla litiumpohjaisella yleisrasvalla. Älä täytä vaihdetta kokonaan.

Terä (kuva 37)

VAROITUS

Käytä suojakäsineitä, kun käsittelet tai huollat terää.

○ Käytä terävää terää. Tylsä terä juuttuu ja heittää helpommin. Vaihda kiinnitysmutteri, jos se on vaurioitunut ja vaikea kiristää.
○ Kun vaihdat terän, käytä Hitachin suosittelemaa terää, jossa on 25,4 mm:n kiinnitysreikä.
○ Aseta sahausterä (34) leimattu puoli ylöspäin. Nelihampaisen terän (33) voi asentaa kumminkin päin.
○ Valitse oikea terä käyttötarkoituksen mukaan.
○ Käytä oikeita työkaluja vaihtaessasi terää.
○ Kun leikkuusärmät tylsyvät, teroita ne, kuten kuvassa. Virheellinen teroittaminen voi saada terän värähtelemään liikaa.
○ Älä käytä taipuneita, vääntyneitä, halkeilleita, rikkoutuneita tai muuten vaurioituneita teriä.

HUOM

Kun teroitat terää, säilytä hampaan alaosan alkuperäinen kaarevuus, jotta se ei halkeile.

Huoltoaikataulu

Alla on joitakin yleisiä huolto-ohjeita. Kysy lisätietoja Hitachimyyjältä.

Päivittäinen huolto

○ Puhdista laitteen ulkopinnat.
○ Tarkasta, että valjaat eivät ole vaurioituneet.
○ Tarkasta, että teräsuojassa ei ole vaurioita tai halkeamia. Vaihda suoja, jos siinä on vaurioita tai halkeamia.
○ Tarkasta, että leikkuulaite on keskitetty ja terävä eikä siinä ol halkeamia. Epäkeskinen leikkuulaite tärisee voimakkaasti ja saattaa vaurioittaa laitetta.
○ Tarkasta leikkuulaitteen mutterin tiukkuus.
○ Tarkasta, että terän suojuksessa ei ole vaurioita, ja että sen saa kiinnitettyä varmasti.
○ Tarkasta mutterien ja ruuvien tiukkuus.

Viikoittainen huolto

Parkasta käynnistin, erityisesti naru ja palautusjousi.
○ Puhdista sytytystulppa ulkopuolelta.
Irrota se ja tarkasta kärkiväli. Säädä 0,6 mm:iin, tai vaihda sytytystulppa.
○ Puhdista sylinterin jäähdytysrivat, ja tarkasta, että käynnistimen ilmanotto ei ole tukossa.
○ Tarkasta, että kulmavaihteessa on rasvaa 3/4:aan asti.
○ Puhdista ilmansuodatin.

Kuukausittainen huolto

○ Huuhtele polttoainesäiliö bensiinillä.
○ Puhdista kaasuttimen ulkopuoli ja ympäristö.
○ Puhdista puhallin ja sen ympäristö.
