CG 27EJ - Rasenmäher HITACHI - Kostenlose Bedienungsanleitung

Produkttyp	Rasenmäher
Marke	Hitachi
Modell	CG 27EJ
Motortyp	2-Takt, 27 cm³
Kraftstoff	Benzin-Öl-Gemisch (Verhältnis 25:1 bis 50:1)
Kraftstofftankvolumen	0,67 L
Zündkerze	CHAMPION RCJ8Y oder gleichwertig
Trockengewicht	ca. 5,4 kg
Schallleistungspegel (LwA)	116 dB(A)
Schneidwerkzeugtyp	Schneidmesser (Ø25,4 mm) oder Brain-Schneidkopf
Leerlaufdrehzahl	2.500 - 3.000 U/min
Empfohlene Arbeitsdrehzahl	> 6.500 U/min
Anfangsfadenlänge (manueller Kopf)	17 cm
Sicherheitsgurt	Inklusive
Messerschutz	Inklusive
Antivibrationssystem	Ja, an den Griffen
Regelmäßige Wartung	Reinigung Luftfilter, Überprüfung Zündkerze, Schmierung Winkelgetriebe
Erforderliche Sicherheitsausrüstung	Schutzbrille, Handschuhe, Gehörschutz, rutschfeste Schuhe
Sicherheitsabstand	15 m von Personen
Empfohlene Ersatzteile	Messer, Zündkerze, Luftfilter, Kraftstofffilter (Original Hitachi)

Häufig gestellte Fragen - CG 27EJ HITACHI

Welchen Kraftstoff soll ich für den Rasenmäher CG 27EJ verwenden?

Verwenden Sie ein Gemisch aus bleifreiem Benzin (Oktanzahl 89) und Zweitaktmotoröl im Verhältnis 25:1 bis 50:1. Beachten Sie die auf dem Öltank angegebenen Mengenverhältnisse.

Wie starte ich den Rasenmäher CG 27EJ?

Stellen Sie den Schalter auf ON, drücken Sie den Primerballen, blockieren Sie den Gashebel mit dem Sicherheitshebel, schließen Sie den Choke und ziehen Sie dann kräftig am Starterseil. Sobald der Motor erste Zündaussetzer zeigt, öffnen Sie den Choke und ziehen Sie erneut.

Wie stelle ich die Leerlaufdrehzahl des Motors ein?

Der Leerlauf wird mit der T-Schraube eingestellt. Drehen Sie sie im Uhrzeigersinn, bis sich das Messer dreht, dann lösen Sie sie bis zum Stillstand. Die korrekte Drehzahl beträgt 2.500 bis 3.000 U/min.

Wie ersetze ich das Schneidmesser?

Tragen Sie Handschuhe. Blockieren Sie den Messerhalter mit dem Spannschlüssel, lösen Sie die Befestigungsmutter (Linksgewinde: im Uhrzeigersinn lösen). Ersetzen Sie durch ein Original-Hitachi-Messer mit Bohrung 25,4 mm. Ziehen Sie die Mutter gegen den Uhrzeigersinn fest.

Welche Zündkerze für das Modell CG 27EJ verwenden?

Verwenden Sie eine Zündkerze CHAMPION RCJ8Y oder gleichwertig. Der Elektrodenabstand sollte 0,6 mm betragen. Ersetzen Sie sie alle 100 Betriebsstunden.

Wie reinige ich den Luftfilter?

Entfernen Sie den Filterdeckel und den Filter. Waschen Sie ihn mit warmem Seifenwasser, spülen und trocknen Sie ihn vollständig, bevor Sie ihn wieder einbauen. Ersetzen Sie ihn, wenn er beschädigt oder stark verschmutzt ist.

Wie groß ist der Kraftstofftank?

Der Kraftstofftank hat ein Fassungsvermögen von 0,67 Litern. Verwenden Sie ein Benzin-Öl-Gemisch und tanken Sie an einem gut belüfteten Ort bei abgestelltem Motor.

Wie warte ich das Winkelgetriebegehäuse?

Überprüfen Sie alle 50 Stunden den Fettstand, indem Sie den Stopfen abschrauben. Füllen Sie bei Bedarf zu 3/4 mit multifunktionalem Lithiumfett nach. Nicht vollständig füllen.

Welche Sicherheitsausrüstung muss ich tragen?

Tragen Sie stets Schutzbrille, Gehörschutz, Handschuhe, lange Hose, rutschfeste und feste Schuhe. Vermeiden Sie lockere Kleidung.

Was tun bei Messerrückschlag?

Der Rückschlag kann auftreten, wenn das Messer auf ein Hindernis trifft. Um ihn zu vermeiden, halten Sie die Maschine fest, arbeiten Sie von rechts nach links und vermeiden Sie den kritischen Bereich (zwischen 12 und 2 Uhr). Bei Kontakt stoppen Sie sofort den Motor.

BEDIENUNGSANLEITUNG CG 27EJ HITACHI

HINWEIS: Nicht alle Geräte sind mit diesen Symbolen versehen.

	Symbole⚠️WARNUNGDie von diesem Produkt erzeugten Abgase enthalten Stoffe, die vom Bundesstaat Kalifornien als Erreger von Krebs, Geburtsfehlern und anderen Fortpflanzungsschäden angesehen werden.
	Es ist wichtig, dass Sie sich mit den nachfolgenden Vorsichtsmaßnahmen und Warnungen vertraut machen und diese befolgen. Unvorsichtige oder unsachgemäße Handhabung des Geräts kann schwere oder tödliche Verletzungen zur Folge haben.		Zeigt die maximale Drehzahl der Welle an. Verwenden Sie kein Schneidzubehör, dessen Maximaldrehzahl unter diesem Wert liegt.
	Lesen, verstehen und befolgen Sie alle Warnungen und Anweisungen in dieser Anleitung und am Gerät selbst.		Handschuhe sind dann zu tragen, wenn dies notwendig ist, z.B. bei der Montage der Schneidausrüstung.
	Bei Gebrauch des Geräts immer Gesichts-, Kopf- und Gehörschutz tragen.		Rutschfestes Schuhwerk tragen, das guten Halt bietet.
	Wenn dieses Zeichen am Gerät angebracht ist, keine starren Messer/Metallmesser verwenden.		Ein Messerstoß ist möglich, wenn das rotierende Messer im kritischen Bereich mit einem massiven Gegenstand in Berührung kommt. In diesem Fall kann es zu einer gefährlichen Reaktion kommen, bei der das gesamte Gerät und der Bediener einem heftigen Stoß ausgesetzt werden. Diese Reaktion wird als Messerstoß bezeichnet. Das Resultat ist u.U., dass der Bediener die Kontrolle über das Gerät verliert und schwere oder lebensgefährliche Verletzungen davonträgt. Messerstöße sind in Arbeitsbereichen, wo das zu schneidende Vegetationsmaterial nur schwer einsehbar ist, wahrscheinlicher.
	Kinder und Zuschauer in einem Abstand von 15 m vom Gerät halten. Falls sich jemand nähert, den Motor und das Zubehör sofort ausschalten.
	Auf hochgeschleuderte Gegenstände achten.		Bezeichnet den Griff stangenplatz. Griff stange nicht oberhalb dieses Punktes anbringen.
Vor dem Gebrauch Ihres GerätsBedienungsanleitung sorgfältig durchlesen.Montage und Einstellung der Schneidausrüstung kontrollieren.Gerät starten und Vergasereinstellung prüfen. Siehe “WARTUNG”.

Inhalt

TEILEBEZEICHNUNGEN....14

WARN- UND SICHERHEITSHINWEISE ....15

TECHNISCHE DATEN 16

ZUSAMMENBAU 17

BETRIEB....18

WARTUNG....19

TEILEBEZEICHNUNGEN

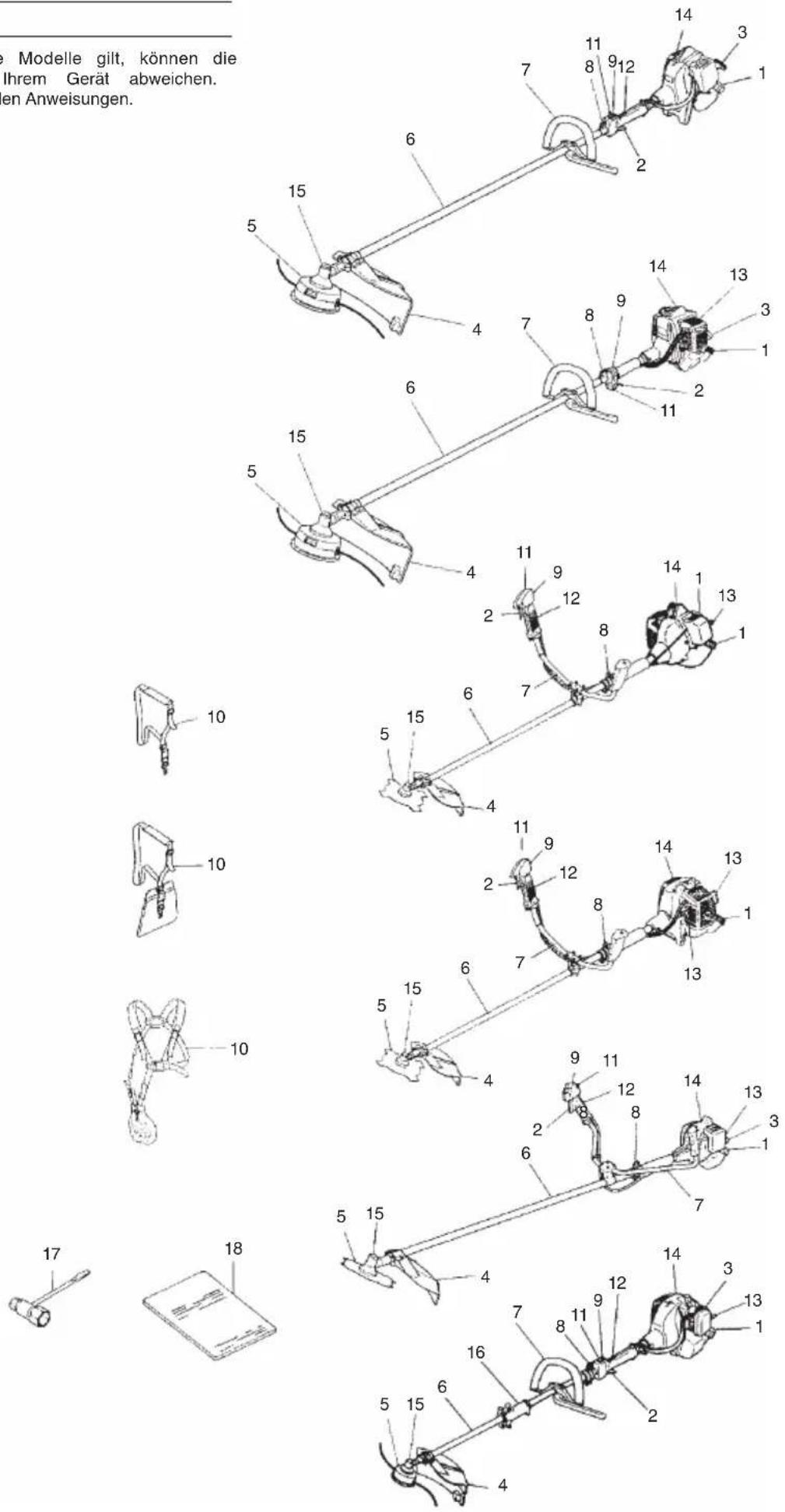

Da dieses Handbuch für mehrere Modelle gilt, können die Abbildungen gegebenenfalls von Ihrem Gerät abweichen. Verwenden Sie die für Ihr Gerät geltenden Anweisungen.

1. Benzintank
2. Gashebel
3. Startgriff
4. Messerschutz
5. Schneid-Vorsatzgerät
6. Antriebswellenrohr
7. Griff
8. Tragegurtöse
9. Zündschalter
10. Tragegurt
11. Gashebelsperre
12. Sicherheitsgasgriff
13. Chokehebel
14. Motor
15. Winkelgetriebe
16. Schäftungsgehäuse
17. Kombischlüssel
18. Bedienungsanleitung

WARN- UND SICHERHEITSHINWEISE

Bedienersicherheit

○ Immer einen Gesichtsschutz bzw. eine Schutzbrille tragen.

Stets schwere lange Hosen, Stiefel und Handschuhe tragen. Das Arbeiten mit lockerer Kleidung, Schmuck, kurzen Hosen, Sandalen oder barfuß ist zu vermeiden. Das sichern, dass es nicht bis zu den Schultern herunterhängt.

Das Gerätdarf nicht von Personen bedient werden, die übermüdet oder krank sind oder unter Alkohol- oder Medikamenteneinfluss stehen.

○ Unter keinen Umständen zulassen, dass ein Kind oder eine unerfahrene Person mit dem Gerät arbeitet.

○ Gehörschutz tragen. Die Umgebung im Auge behalten. Auf Beistehende achten, die unter Umständen ein Problem signalisieren. Die Schutzbekleidung erst nach Abstellen des Motors wieder ablegen.

☐ Der Motor darf nie innerhalb geschlossener Räume oder Gebäude gestartet bzw. betrieben werden. Einatmen der Abgase kann den Tod zur Folge haben.

○ Die Griffe frei von Öl und Kraftstoff halten.

○ Hände von den Schneiden fernhalten.

○ Das Gerät nicht an der Schneidgarnitur fassen bzw. halten.

Das Gerät nach dem Ausschalten des Motors erst am Boden abstellen, wenn das Schneidwerkzeug zum Stillstand gekommen ist.

○ Bei Dauereinsatz von Zeit zu Zeit eine Pause einlegen als vorbeugende Maßnahme gegen die Weißfingerkrankheit, die durch ständige Vibration verursacht wird.

WARNING

Vibrationsdämpfungssysteme sind kein garantierter Schutz gegen die Weißfingerkrankheit bzw. das Karpaltunnelsyndrom. Daher ist bei regelmäßigem Dauereinsatz des Geräts der Zustand von Fingern und Handwurzel aufmerksam zu beobachten. Falls Symptome der obengenannten Krankheiten auftreten, sofort einen Arzt aufsuchen.

○ Träger eines medizinischen elektrischen bzw. elektronischen Geräts (Herzschrittmacher u. dgl.) sollten sich vor dem Gebrauch eines Motorgeräts von Ihrem Arzt sowie dem Hersteller des Geräts diesbezüglich beraten lassen.

Geräte-/Maschinensicherheit

Das Gerät vor jedem Einsatz einer eingehenden Kontrolle unterziehen. Beschädigte Teile ersetzen. Das Gerät auf auslaufenden Kraftstoff untersuchen und sicherstellen, dass alle Befestigungsteile vorhanden und sicher angezogen sind.

○ Gerissene, ausgebrochene oder auf andere Weise beschädigte Teile sind vor dem Einsatz des Gerätes durch neue zu ersetzen.

Es ist darauf zu achten, dass die Schutzvorrichtung ordnungsgemäß angebracht ist.

○ Während der Vergasereinstellung dürfen sich andere Personen nicht in der Nähe aufhalten.

○ Nur das vom Hersteller für dieses Gerät empfohlene Zubehör darf verwendet werden.

WARNING

Keinesfalls das Gerät in irgendeiner Weise abändern. Das Gerät nur für die Zwecke verwenden, für die es bestimmt ist.

Kraftstoff sicherheit

○ Kraftstoff im Freien und von Funken und Feuer entfernt mischen und einfüllen.

○ Einen für Kraftstoffe zugelassenen Behälter verwenden.

○ In der Nähe des Kraftstoffs, des Geräts sowie beim Arbeiten mit dem Gerät ist das Rauchen zu unterlassen.

○ Vor dem Starten des Motors muss eventuell verschütteter Kraftstoff restlos entfernt werden.

○ Zum Starten des Motors das Gerät mindestens 3 m von der Kraftstoff einfüllstelle entfernen.

○ Vor dem Abnehmen des Tankdeckels den Motor ausschalten.

○ Vor der Einlagerung des Geräts den Kraftstofftank leeren. Es wird empfohlen, den Kraftstoff nach jedem Einsatz abzulassen. Mit gefülltem Tank ist das Gerät so zu lagern, dass kein Kraftstoff ausläuft.

Gerät und Kraftstoff an einem Ort lagern, wo Kraftstoffdämpfe nicht mit Funken oder offenen Flammen von Wassererhitzern, Elektromotoren oder elektrischen Schaltern, Öfen usw. in Berührung kommen können.

WARNING

Kraftstoff ist leicht entflammbar, kann explodieren und schadet Ha a der Atenwegen, weshalb bei der Handhabung von und der Befüllung mit Kraftstoff entsprechend umsichtig vorzugehen ist.

Schneidsicherheit

Das Gerät nur zum Mähen von Gras und zum Schneiden von Buschwerk und Unterholz einsetzen.
○ Vor jedem Gebrauch die zu mähende Fläche inspizieren. Gegenstände entfernen, die hochgeschleudert werden oder sich im Mähkopf verfangen könnten.
○ Zum Schutz der Atmungsorgane beim Mähen von Gras, auf dem Insektenvernichtungsmittel versprüht wurde, eine Aerosolschutzmaske tragen.
○ Kinder, Tiere, Umstehende, Helfer usw. dürfen sich nicht innerhalb der 15 m-Gefahrenzone aufhalten. Den Motor sofort abstellen, wenn sich jemand nähert.
○ Der Motor muss sich immer auf der rechten Körperseite befinden.
○ Gerät fest mit beiden Händen halten.
○ Auf sicheren Stand und gutes Gleichgewicht achten. Nicht zu weit vorbeugen.
○ Schneidwerkzeug und Schalldämpfer bei laufendem Motor vom Körper fernhalten.
○ Die Schneidgarnitur stets unter der Gürtellinie halten.
○ Bei Standortwechseln unbedingt den Motor ausschalten und sicherstellen, dass das Schneidwerkzeug still steht.
Das Gerät niemals mit laufendem Motor auf dem Boden abstellen.
Vordem Entfernenvon Schmutz oder Gras vom Schneidwerkzeug den Motor ausschalten und sicherstellen, dass die Kette zum Stillstand gekommen ist.
○ Beim Arbeiten mit Motorgeräten stets einen Verbandskasten mitführen.
☐ Der Motor darf nie innerhalb geschlossener Räume oder Gebäude und/oder in der Nähe entflammbarer Flüssigkeiten gestartet bzw. betrieben werden. Einatmen der Abgase kann den Tod zur Folge haben.

Wartungssicherheit

○ Das Gerät vorschriftsmäßig warten.

○ Vor Durchführung von Wartungsarbeiten die Zündkerze entfernen, sofern es sich nicht um eine Vergasereinstellung handelt.

○ Während der Vergasereinstellung dürfen sich andere Personen nicht in der Nähe aufhalten.

○ Nur Original-Ersatzteile von Hitachi verwenden, wie vom Hersteller empfohlen.

Transport und Lagerung

Das Gerät mit ausgeschaltetem Motor tragen und den Schalldämpfer vom Körper fernhalten.
☐ Den Motor abkühlen lassen, den Kraftstofftank entleeren und das Gerät sichern, bevor es gelagert oder in einem Fahrzeug transportiert wird.
○ Vor der Einlagerung des Geräts den Kraftstofftank leeren. Es wird empfohlen, den Kraftstoff nach jedem Einsatz abzulassen. Mit gefülltem Tank ist das Gerät so zu lagern, dass kein Kraftstoff ausläuft.
○ Das Gerät so lagern, dass es nicht in Kinderhände gerät.
Das Gerät sorgfältig reinigen und warten, um es dann an einem trockenen Ort zu lagern.
○ Bei Transport oder Lagerung darauf achten, dass der Zündschalter ausgeschaltet ist.
○ Beim Transport in einem Fahrzeug den Klingenschutz auf die Klinge aufsetzen.

In Situationen, die nicht in dieser Anleitung behandelt sind, entsprechende Vor- und Umsicht walten lassen. Sollten Sie Hilfe benötigen, wenden Sie sich an Ihren Hitachi-Fachhändler. Abschnitte, denen besondere Aufmerksamkeit gewidmet werden sollte, werden durch folgende Wörter hervorgehoben:

WARNUNG

Kennzeichnet Anweisungen, deren Nichtbefolgung eine schwere Verletzung oder den Tod zur Folge haben kann.

VORSICHT

Kennzeichnet Anweisungen, deren Nichtbefolgung eine Verletzung oder Sachschaden zur Folge haben kann.

HINWEIS

Kennzeichnetnützliche Informationenfürdenvorschriftsmäßigen Gebrauch.

VORSICHT

Den Zugstarter nicht zerlegen. Die Feder der Vorrichtung kann Verletzungen verursachen.

TECHNISCHE DATEN

Modell		CG28EJ (L)CG28EJ (SL)CG28EJ	CG27EJ (SLP)CG27EJ (SP)CG27EJ (SLDP)	CG33EJ (L)CG33EJCG33EJ (S)CG33EJ (SL)	CG27EJ (SL)CG27EJ (S)CG27EJ (SLD)
	Motorgröße (ml) 28 26,9	33 27
	Zündkerze	CHAMPION CJ6Yoder RCJ6Y odergleichwertig	CHAMPION RCJ8oder gleichwertig	CHAMPION CJ6Yoder RCJ6Y odergleichwertig	CHAMPION RCJ8Yoder gleichwertig
	Kraftstoff tankvolumen(ml)	0,70 0,67 0,70	0,67
	Trockengewicht (kg)	5,45,565,6	5,26,15,4	5,55,75,865,9	5,05,75,2
	SchalldruckpegelLpA (dB (A))(EN27917)	95,095,095,5	92,0 94,5		97,598,397,5
	SchallleistungspegelLwA (dB (A))	116
	Vibrationspegel (m/s2)(ISO7916)Vorderer GriffHinterer GriffGriff linksGriff rechts	2,6 4,13,5 5,62,4 2,51,9 2,0	CG27EJ (SLP) CG27EJ (SLDP)6,9 10,8 11,2 11,23,9 2,6 4,4 4,4CG27EJ(SP)5,5 3,96,4 3,6	CG33EJ (SL)5,4 5,2 5,8 2,13,7 7,1 4,3 5,61,8 2,12,5 2,9	CG27EJ (SLD)5,8 2,1 5,73,2 4,5 3,14,6 2,33,4 2,0

HINWEIS

Die entsprechenden Geräusch-/Vibrationspegel werden als zeitgewichtete Energiesumme für Geräusch-/Vibrationspegel unter verschiedenen Arbeitsbedingungen mit folgender Zeitaufteilung berechnet: 1/2 Leerlauf, 1/2 schnell.

* Änderung der technischen Daten jederzeit vorbehalten.

ZUSAMMENBAU

Antriebswelle und Motor (Abb. 1)

Den Rohrblockierungsbolzen (1) um ungefähr zehn Schraubendrehungen lockern, so dass die Bolzenspitze das Antriebswellenrohr beim Einschieben nicht behindert. Halten Sie beim Einschieben des Antriebswellenrohrs den Rohrblockierungsbolzen so fest, dass Blockierungen durch das inneren Zubehör vermieden werden.

Die Antriebswelle soweit in das Kupplungsgehäuse einschieben, bis zur Markierung (2) auf dem Antriebswellenrohr am Kupplungsgehäuse liegt.

HINWEIS

Wenn sich die Antriebswelle nur schwer bis zur Markierung einschieben lässt, die Antriebswelle am Schneidvorrichtungsende fassen und beim Einschieben im oder gegen den Uhrzeigersinn drehen. Den Blockierungsbolzen so anziehen, dass er in das Loch des Antriebswellenrohrs eingreift. Dann die Spannschraube fest anziehen (3).

Montage der Scheidvorrichtung

1. Bringen Sie die Schneidvorrichtung an der vorgesehenen Stelle an.
2. Stellen Sie sicher, dass sich der Spannstift (4) im Befestigungsloch (5) des Rohrs befindet und das Rohr fest sitzt. (Abb. 2)
3. Ziehen Sie die Griffmutter (6) fest an. (Abb. 2)

Montage des Handgriffs

WARNUNG

Verwenden Sie stets einen Messerschutz (7) und einen Tragegurt mit dem Bügelgriff, wenn Sie eine starre Klinge/Stahlklinge an einer Motorsense mit gerader Welle benutzen. (Abb. 3)

Den Handgriff zum Motor geneigt an das Antriebswellenrohr anbringen.

Den Handgriff vor der Inbetriebnahme auf eine komfortable Position einstellen.

HINWEIS

Falls auf dem Antriebswellenrohr Ihres Geräts ein Schild mit Informationen zur Handgriffposition angebracht ist, halten Sie sich an die Darstellung.

Den Griffhalter (8) von der Einheit entfernen. (Abb. 4)

Den Griff einsetzen und den Griffhalter mit vier Schrauben locker befestigen. Den Winkel je nach Bedarf ausrichten. Dann die Schrauben festziehen.

Stoppkabel (11) und Gaszug (9) durch den Schutzschlauch (10) führen und dann das Hüftpolster aushängen. (Abb. 5)

Gaszug / Stoppkabel

Den Luftfilterdeckel abnehmen. (Abb. 6)

Die Stoppkabel anschließen. (Abb. 8)

Das Ende des Gaszugs mit dem Vergaser verbinden. (Abb. 9)

Den mitgelieferten Schutzschlauch bis zum Luftfilterdeckel über Gaszug und Stoppkabel ziehen. (Abb. 10)

Gaszug und Stoppkabel (Abb. 7A)

(für CG33EJ (SL))

Gaskabel (12) verbinden, indem Kabelenden eingehakt und die Verbindungsstelle durch einen Anschlusskasten (13) mit Verriegelung fi xiert wird. Die Enden der Stoppkabel anschließen (14).

HINWEIS

Entfernen Sie den Anschlusskasten, indem Sie einer Münze oder einen Schlitzschraubenzieher in den Schlitz einführen und drehen.

Gaszug / Stoppkabel (Abb. 7)

(für CG27EJ (SLP)/(SP)/(SLDP))

Den Luftfilterdeckel abnehmen. (Abb. 6)

Die Stoppkabel anschließen. (Abb. 8)

Falls das äußeren Ende des Gaszugs (15) an Ihrem Gerät über ein Gewinde verfügt, schrauben Sie es ganz in die Einstellstrebe (16) ein und befestigen Sie danach dieses Kabelende mit Hilfe der Einstellmutter (17) an der Kabeleinstellstrebe (16).

Verbinden Sie das Ende des Gaszugs (18) mit dem Vergaser (19) und schrauben Sie die im Werkzeugbeutel mitgelieferte Drehkappe (falls vorhanden) auf den Drehring.

Den mitgelieferten Schutzschlauch bis zum Luftfilterdeckel über Gaszug und Stoppkabel ziehen. (Abb. 10)

Anbringung des Messerschutzes (Abb. 11, 12, 13, 14)

HINWEIS

Bei einigen Modellen wird das Getriebegehäuse bereits mit montierten Schutzhalter geliefert.

Den Messerschutz und die Haltereinlegeringe (20) (falls mitgeliefert) an der Winkelgetriebeseite des Antriebswellenrohrs befestigen. Die Schutzhalterung sicher befestigen, damit der Messerschutz während der Arbeit nicht hin und her rutscht oder sich nach unter verschiebt.

Bringen Sieden Messerschutzmitden beiden Befestigungsschrauben an der Schutzhalterung an, wodurch auch der Messerschutz am Getriebegehäuse befestigt wird.

VORSICHT

Manche Messerschutzmodelle sind mit einem Scharfkantenschutz ausgestattet. Gehen Sie vorsichtig damit um.

HINWEIS (Abb. 14)

Bei Verwendung eines Hitachi-Aluminiumkopfes (CH-100 oder CH-300) sollte der im Werkzeugbeutel enthaltene Scharfkantenschutz (21) mit Hilfe der abgebildeten Schraube (22) fest am Messerschutz befestigt werden.

Bei Verwendung eines Trimmerkopfs mit Doppelstückmesserschutz ist die Schutzverlängerung am Messerschutz anzubringen. ( Abb. 15)

HINWEIS

○ Vor Befestigung der Schutzverlängerung am Messerschutz muss der Scharfkantenschutz (falls montiert) vom Messerschutz entfernt werden.
☐ Falls auf dem Antriebswellenrohr Ihres Geräts ein Schild mit Informationen zur Messerschutzposition angebracht ist, halten Sie sich an die Darstellung.
InformationenzumEntfernenderSchutzverlängerungentnehmen Sie den Abbildungen. Wegen des Scharfkantenschutzes der Verlängerung unbedingt Handschuhe tragen. Dann die vier quadratischen Laschen am Messerschutz nacheinander hineindrücken. (Abb. 16)

Montage des Schneidmessers (Abb. 17, 18)

(Falls vorhanden)

Bei der Montage eines Schneidmessers darauf achten, dass es keine Risse oder Beschädigungen aufweist und die Schneidkanten richtig ausgerichtet sind.

HINWEIS

○ Bei der Montage der Messerhaltekappe (23) darauf achten, dass die Vertiefung nach oben zeigt.
☐ Den Imbusschlüssel (24) in die Öffnung des Winkelgetriebes einführen und die Messerhalterung (25) verriegeln. Es ist zu beachten, dass der Befestigungsbolzen bzw. die Befestigungsmutter (26) über ein Linksgewinde verfügt (Lösen im Uhrzeigersinn, Anziehen gegen den Uhrzeigersinn). Den Befestigungsbolzen bzw. die Befestigungsmutter mit einem Ringschlüssel anziehen.

VORSICHT

○ Vor der Inbetriebnahme überprüfen, ob das Messer ordnungsgemäß montiert ist.
☐ Wenn Ihr Gerät mit einer Schutzabdeckung unter dem Schneidmesser ausgestattet ist, überprüfen Sie es vor dem Einsatz auf Abnutzung oder Risse. Wenn Beschädigungen oder Spuren von Abnutzung zu sehen sind, tauschen Sie es aus, denn es handelt sich um ein Verschleißteil.

Anbringung des Brain-Schneidkopfs

HINWEIS

Informationen zur Anbringung des Brain-Schneidkopfs finden Sie in der im Lieferumfang des Brain-Schneidkopfs enthaltenen Brain-Bedienungsanleitung.

WARNING

Für Schneidköpfe der Baureihe Hitachi Brain oder legierte Hitachi-Schneidköpfe dürfen nur die vom Hersteller empfohlenen fl exiblen, nicht metallischen Züge verwendet werden. Metalldrähte oder Drahtseile sind keinesfalls zulässig. Sie könnten reißen und zu einem gefährlichen Geschoss werden.

HINWEIS

Bei Verwendung eines legierten Hitachi-Schneidkopfs (CH-100) sollte die anfängliche Länge der Schnittlinie bei jeweils ca. 17 cm liegen. (Abb. 19)

BETRIEB

Kraftstoff (Abb. 20)

!WARNUNG

Der Trimmer ist mit einem Zweitaktmotor ausgestattet. Er muss daher mit Kraftstoff -Ölgemisch betrieben werden. Beim Handhaben von und Auftanken mit Kraftstoff ist stets für gute Belüftung zu sorgen.

Kraftstoff

○ Stets einen bleifreien Markenkraftstoff mit einer Oktanzahl von 89 oder höher verwenden.
Original-Zweitaktöl oder ein fertiges Zweitaktgemisch in einem Mischungsverhältnis von 25:1 bis 50:1 verwenden. Hierzu die Anweisungen am Zweitaktölbehälter beachten oder den Hitachi-Fachhändler um Rat fragen.
Sollte Original-Zweitaktöl nicht zu beschaffen sein, ein qualitativ hochwertiges Öl mit Korrosionsschutz-Additiv verwenden, das laut Beschriftung speziell für luftgekühlte Zweitaktmotoren geeignet ist (Klassifikation JASO FC oder ISO EGC). Kein BIA-oder TCW-Mischöl (für wassergekühlte Zweitakter) verwenden.
○ Unter keinen Umständen Mehrbereichsöl (10 W/30) oder Altöl verwenden.
○ Kraftstoff und Öl immer in einem separaten sauberen Behälter mischen.

Zuerst die Hälfte des zu verwendenden Kraftstoffs, dann die gesamte Ölmenge einfüllen. Die Kraftstoffmischung verrühren (schütteln). Den restlichen Kraftstoff hinzufügen.

Die Kraftstoffmischung sorgfältig verrühren (schütteln), bevor sie in den Tank gefüllt wird.

Auftanken

WARNING

○ Zum Auftanken immer den Motor ausschalten.
○ Zum Auffüllen mit Kraftstoff den Kraftstofftankdeckel langsam aufdrehen, um einen eventuellen Überdruck im Tank abzulassen.
○ Den Kraftstofftankdeckel nach dem Auftanken wieder fest zudrehen.
○ Den Motor des Trimmers mindestens 3 m von der Auftankstelle entfernt starten.

Vor dem Betanken des Geräts den Bereich um den Tankdeckel gut säubern, damit kein Schmutz in den Tank gerät. Den Behälter vor dem Betanken schütteln, um Öl und Kraftstoff gut zu mischen.

Starten (Abb. 21, 22)

VORSICHT

Vor dem Anlassen sicherstellen, dass die Schneidvorrichtung nicht mit irgendwelchen Gegenständen in Berührung kommt.

1. Den Zündschalter (27) auf ON (Start) stellen. (Abb. 21, 22)
   * Die Ansaugpumpe (30) mehrmals betätigen, damit Kraftstoff durch die Pumpe oder das Rücklaufrohr fließt. (Falls vorhanden) (Abb. 23, 24)
2. Bei gedrücktem Sicherheitshebel (28) (falls vorhanden) den Gashebel anziehen und dann den Sperrknopf (29) drücken. Danach langsam zuerst den Gashebel, dann den Sicherheitshebel loslassen. Dadurch wird die Drosselklappe in Startposition arretiert.
3. Den Choke in Schließstellung CLOSED (31) schieben. (Abb. 23, 24)
4. Den Griff des Zugstarters gut mit der Hand festhalten, um Rückschläge zu verhindern, und in kräftiger, schneller Bewegung ziehen.
5. Wenn der Motor hörbar anspringt, den Choke wieder in die normale Betriebsstellung RUN (offen) zurückschieben. Dann noch einmal kräftig am Zugstarter ziehen.

HINWEIS

Sollte der Motor nicht anspringen, Schritte 2 bis 5 wiederholen.

1. Nach dem Anspringen des Motors am Gashebel ziehen, um den Sperrknopf zu lösen. Den Motor dann ca. 2 bis 3 Minuten warmlaufen lassen, bevor er belastet wird.

Schneiden (Abb. 25, 26, 27, 28)

○ Betreiben Sie beim Schneiden die Maschine mit einer Drehzahl von mehr als 6500 Umdrehungen pro Minute. Eine übermäßig lange Verwendung bei niedriger Drehzahl kann zum vorzeitigen Verschleiß der Kupplung führen.
○ Gras von links nach rechts schneiden.
○ Ein Messerstoß ist möglich, wenn das rotierende Messer im kritischen Bereich mit einem massiven Gegenstand in Berührung kommt.
In diesem Fall kann es zu einer gefährlichen Reaktion kommen, bei der das gesamte Gerät und der Bediener einem heftigen Stoß ausgesetzt werden. Diese Reaktion wird als Messerstoß bezeichnet. Das Resultat ist u.U., dass der Bediener die Kontrolle über das Gerät verliert und schwere oder lebensgefährliche Verletzungen davonträgt. Messerstöße sind in Arbeitsbereichen, wo das zu schneidende Vegetationsmaterial nur schwer einsehbar ist, wahrscheinlicher.
☐ Den Tragegurt gemäß der Abbildung anlegen (falls vorhanden). Da sich das Messer gegen den Uhrzeigersinn dreht, wird empfohlen, das Gerät bei der Arbeit von rechts nach links zu führen, um die bestmögliche Schneidwirkung zu erreichen. Andere Personen sollten einen Sicherheitsabstand von mindestens 15 m einhalten.

HINWEIS

Drücken Sie im Falle eines Notfalls den Schnellauslöseknopf oder ziehen Sie die Schnellauslöseklappe (falls vorhanden). (Abb. 27)

WARNING

Wenn die Schneidvorrichtung bei der Arbeit Steine oder andere Gegenstände berührt, den Motor ausschalten und kontrollieren, ob Messer oder sonstige Teile beschädigt worden sind. Wenn sich Gras oder Pflanzenteile in der Schneidvorrichtung verfangen haben, den Motor ausschalten und die Fremdkörper entfernen.

Stoppen (Abb. 29)

Verringern Sie die Motordrehzahl und lassen Sie den Motor einige Minuten im Leerlauf laufen, bevor Sie den Zündschalter (27) ausschalten.

! WARNING

Schneidwerkzeug kann auch nach dem Ausschalten des Motors oder Freigeben des Leistungsreglers Verletzungen verursachen, solange es sich weiterdreht. Das Gerät nach dem Ausschalten des Motors erst am Boden abstellen, wenn das Schneidwerkzeug zum Stillstand gekommen ist.

WARTUNG

WARTUNG, AUSTAUSCH ODER REPARATUR DER ABGASKONTROLLVORRICHTUNGEN UND -SYSTEME KANN VON JEDER AUF KLEINMOTOREN (NICHT FÜR DEN STRASSENVERKEHR VORGESEHENE MOTOREN) SPEZIALISIERTEN FACHWERKSTATT ODER PERSON DURCHGEFÜHRT WERDEN.

Vergaserseinstellung (Abb. 30)

WARNING

Das Schneidwerkzeug kann während der Vergasereinstellung rotieren.
☐ Den Motor niemals mit nicht montierter Kupplungsabdeckung (Seitengehäuse) oder nicht angebrachtem Rohr starten! Anderenfalls könnte sich die Kupplung lösen und Verletzungen verursachen.

Im Vergaser werden Luft und Kraftstoff gemischt. Die Grundeinstellung des Vergasers wurde beim werkseitigen Probelauf des Motors bereits vorgenommen. Je nach Klima und Höhenlage des Einsatzorts kann eine Korrektur dieser Einstellung erforderlich werden. Der Vergaser bietet eine Einstellmöglichkeit:

T = Leerlauf-Einstellschraube.

Einstellung des Leerlaufs (T)

Der Luftfilter muss sauber sein. Bei korrekter Einstellung dreht das Schneidwerkzeug sich im Leerlauf nicht mit. Falls eine Einstellung notwendig ist, bei laufendem Motor die Leerlauf-Einstellschraube T (im Uhrzeigersinn) hineindrehen, bis das Schneidwerkzeug sich zu drehen beginnt. Die Schraube danach (gegen den Uhrzeigersinn) wieder herausdrehen, bis sich das Schneidwerkzeug nicht mehr mitdreht. Die Leerlaufdrehzahl ist richtig eingestellt, wenn der Motor in jeder Lage gut unterhalb der Drehzahl läuft, bei der das Schneidwerkzeug sich zu drehen beginnt.

Wenn die Leerlaufdrehzahl nicht so eingestellt werden kann, dass sich das Schneidwerkzeug nicht mitdreht, Ihren Hitachi-Fachhändler aufsuchen.

HINWEIS

○ Die Standard-Leerlaufdrehzahl liegt bei 2500 bis 3000 Umdrehungen pro Minute.
○ Bei einigen, in Ländern mit strengen Abgasvorschriften vertriebenen Modellen, besitzt der Vergaser keine High- und Low-Einstellmöglichkeit. Bei derartigen Einstellungen könnten die zulässigen Abgaswerte überschritten werden. Solche Modelle ermöglichen lediglich eine Einstellung der Leerlaufdrehzahl.

Die Vergaser der Modelle, die mit einer High- und Low-Einstellmöglichkeit ausgestattet sind, wurden werksseitig voreingestellt. Die Leistung kann durch eine Nachjustierung unter Berücksichtigung von Klima, Höhe usw. optimiert werden. Die Einstellschraube sollte jedoch niemals um mehr als 90 Grad gedreht werden, da eine falsche Einstellung zu Motorschäden führen kann. Wenn Sie mit Vergasereinstellungen nicht vertraut sind, wenden Sie sich bitte an Ihren Hitachi-Händler.

WARNING

Im Leerlauf darf sich das Schneidwerkzeug auf keinen Fall mitdrehen.

Luftfilter (Abb. 31)

Den Luftfilter regelmäßig von Staub und Schmutz befreien zur Vermeidung von:

○ Vergaserstörungen
○ Startschwierigkeiten
○ Leistungsverminderung
○ Unnötigem Verschleiß von Motorteilen
○ Unnormal hohem Kraftstoffverbrauch

Den Luftfilter mindestens einmal täglich reinigen, bei extremer Staubbelastung entsprechend häufig ger.

Reinigung des Luftfilters

Den Luftfilterdeckel abnehmen und den Filter (32) herausnehmen. Den Filter in warmer Seifenlauge spülen. Den Luftfilter erst wieder einbauen, wenn er vollständig trocken ist. Ein Luftfilter, der bereits längere Zeit verwendet wurde, wird nicht vollständig sauber. Er sollte daher in regelmäßigen Abständen durch einen neuen ersetzt werden. Ein beschädigter Luftfilter muss umgehend ausgewechselt werden.

Kraftstofffilter (Abb. 32)

Den Kraftstoff vollständig aus dem Tank ablassen und die Kraftstofffilterleitung aus dem Tank entfernen. Den Filtereinsatz aus der Haltevorrichtung ziehen und in warmem Wasser mit Reinigungsmittel ausspülen.

Danach sorgfältig abspülen, bis alle Reinigungsmittelreste entfernt sind. Überschüssiges Wasser herausdrücken (nicht auswringen), und den Einsatz dann an der Luft trocknen lassen.

HINWEIS

Aufgrund von übermäßiger Verschmutzung hart gewordene Filter durch neue ersetzen.

Zündkerze (Abb. 33)

Der Zustand der Zündkerze wird durch folgende Faktoren beeinträchtigt:

○ Eine falsche Vergasereinstellung
○ Falsches Kraftstoffgemisch (zu viel Öl im Benzin)
○ Einen verschmutzten Luftfi Iter
○ Harte Einsatzbedingungen (z.B. bei kalter Witterung)
Diese Faktoren verursachen Ablagerungen an den Elektroden der Zündkerze, die zu Betriebsstörungen und Startschwierigkeiten führen können. Wenn der Motor einen Leistungsabfall zeigt, schwer zu starten ist oder im Leerlauf ungleichmäßig läuft, immer als erstes die Zündkerze kontrollieren. Ist die Zündkerze verschmutzt, so ist sie zu reinigen und der Elektrodenabstand zu prüfen. Falls erforderlich Justierung vornehmen. Der korrekte Abstand beträgt 0,6 mm. Die Zündkerze ist nach ungefähr 100 Betriebsstunden bzw. bei starkem Verschleiß der Elektroden auszutauschen.

HINWEIS

In manchen Gebieten ist zur Unterdrückung von Zündstörungen die Verwendung einer Zündkerze mit eingebautem Widerstand vorgeschrieben. Sollte das Gerät anfänglich mit einer solchen Zündkerze ausgestattet gewesen sein, müssen auch später stets Ersatzkerzen des gleichen Typs verwendet werden.

Schalldämpfer (Abb. 34)

Alle 100 Betriebsstunden den Schalldämpfer abnehmen und Rußablagerungen im Auslassstutzen oder Schalldämpfereinlass entfernen.

Zylinder (Motorkühlung) (Abb. 35)

Der Motor ist luftgekühlt, weshalb die freie Luftzirkulation um den Motor und über die Kühlrippen am Zylinderkopf gewährleistet sein muss, um Überhitzung zu vermeiden.

Alle 100 Betriebsstunden oder einmal jährlich (bei extremen Einsatzbedingungen in entsprechend kürzeren Intervallen) die Rippen und Außenflächen des Motors von Staub, Schmutz und Ölablagerungen befreien, welche die Kühlwirkung beeinträchtigen.

HINWEIS

Den Motor nicht ohne Verkleidung oder Schalldämpferschutz laufen lassen, da es sonst zur Überhitzung und Beschädigung des Motors kommen kann.

Winkelgetriebe (Abb. 36)

Die Schmierung des Winkelgetriebes etwa alle 50 Betriebsstunden durch Entfernen des Schmierstopfens auf der Winkelgetriebeseite prüfen.

Falls an den Getriebeflanken kein Schmierfett sichtbar ist, das Getriebe zu 3/4 mit einem guten Mehrzweckfett auf Lithiumbasis füllen. Das Getriebe nie ganz mit Schmierfett füllen.

Klinge (Abb. 37)

WARNUNG

Tragen Sie bei Arbeiten am Messer stets Schutzhandschuhe.

Ein scharfes Messer verwenden. Ein stumpfes Messer neigt eher zum Festklemmen oder Verursachen von Stößen. Die Befestigungsmutter austauschen, falls sie beschädigt oder schwer anzuziehen ist.
○ Als Austauschmesser nur von Hitachi empfohlene Messer mit einer Befestigungsbohrung von 25,4 mm (1 Zoll) verwenden.
○ Beim Einspannen eines Sägeblatts (34) muss die Stanzseite stets nach oben weisen. Ein vierzahniges Sägeblatt (33) lässt sich beidseitig verwenden.
○ Die für die Art der Arbeit geeignete Klinge verwenden.
○ Beim Austausch der Klinge das geeignete Werkzeug verwenden.
○ Stumpf gewordene Schneidkanten gemäß der Abbildung schärfen oder feilen. Falsches Schärfen kann zu übermäßig hoher Vibration führen.
○ Messer aussondern, die verbogen, verzogen, rissig, gebrochen oder in anderer Weise beschädigt sind.

HINWEIS

Beim Schärfen der Klinge ist es wichtig, dass die ursprüngliche Radiusform an der Zahnbasis erhalten bleibt, um Rissbildung zu vermeiden.

Wartungsplan

Im Folgenden sind einige allgemeine Wartungsanweisungen aufgeführt. Weitergehende Informationen erhalten Sie bei Ihrem Hitachi-Fachhändler.

Tägliche Wartung

○ Das Äußere des Geräts reinigen.
○ Den Tragegurt auf Schäden überprüfen.
☐ Den Messerschutz auf Schäden oder Risse überprüfen. Den Messerschutz im Falle von mechanischen Schäden oder Rissen austauschen.
Das Schneidwerkzeug muss gut zentriert, scharf und frei von Rissen sein. Eine schlecht zentrierte Schneidvorrichtung verursacht Vibrationen, die das Gerät beschädigen können.
○ Den festen Sitz der Schneidvorrichtungsmutter überprüfen.
○ Sicherstellen, dass der Messerschutz unbeschädigt ist und fest angebracht werden kann.
○ Prüfen, ob Mutter und Schrauben ausreichend fest angezogen sind.

Wöchentliche Wartung

○ Den Starter prüfen; insbesondere das Seil und die Rückholfeder.
○ Die Zündkerze äußerlich reinigen.
Zündkerze entfernen und den Elektrodenabstand kontrollieren. Den Abstand auf 0,6 mm einstellen oder die Zündkerze auswechseln.
○ Die Kühlrippen des Zylinders reinigen und die Luftschlitze am Startergehäuse auf Verstopfung kontrollieren.
○ Kontrollieren, ob das Winkelgetriebe zu 3/4 mit Schmiermittel gefüllt ist.
○ Luftfi Iter reinigen.

Monatliche Wartung

○ Den Kraftstoffbehälter mit Benzin reinigen.
Das Äußere des Vergasers und seine Umgebung reinigen.
○ Den Lüfter und seine Umgebung reinigen.

SIGNIFICATION DES SYMBOLES

Ta bort handtagsfästet (8). (Bild 4)

Förgasarjustering (Bild 30)

WARNING

Luftfilter (Bild 31)

Ljuddämpare (Bild 34)
