ML 36DL - Ruohonleikkuri HITACHI - Ilmainen käyttöohje ja opas

Tuotetyyppi	Akkukäyttöinen ruohonleikkuri
Merkki	Hitachi
Malli	ML 36DL
Virtalähde	Litiumioniakku 36 V (malli BSL3625)
Laturi	UC36YRSL
Leikkuuleveys	36 cm (noin)
Leikkauskorkeus	2,8 - 6,8 cm (6 tasoa)
Moottorin pyörimisnopeus	3200 r/min (normaalitila) / 2600 r/min (ekotila)
Latausjännite	14,4 - 36 V
Akun latausaika	Noin 75 min
Laturin paino	0,7 kg
Keräyssäiliön tilavuus	Ei määritelty
Turvalaitteet	Turvakahva, lukitusavain, iskuläppä
Ohjaustangon korkeudensäätö	Kyllä
Täyttötason ilmaisin	Kyllä
Akun latauksen ilmaisin	Kyllä (3 tasoa)
Toimintatila	Normaali ja Eco
Käyttötarkoitus	Koti-nurmikon leikkuu
Säännöllinen huolto	Puhdistus käytön jälkeen, terän tarkistus
Terän vaihto	Hitachi-valtuutetun huollon toimesta
Varastointi	Akku irrotettuna, kuiva paikka
Takuu	Ostomaan lainsäädännön mukaisesti

Usein kysytyt kysymykset - ML 36DL HITACHI

Kuinka käynnistää ML 36DL -ruohonleikkuri?

Varmista, että akku on ladattu ja asetettu, lukitusavain on paikallaan ja käännetty. Pidä käynnistyspainike painettuna ja vedä turvakahva ohjaustankoon päin. Vapauta käynnistyspainike. Leikkuri käynnistyy.

Kuinka säätää leikkauskorkeus?

Moottori pois päältä ja terä paikallaan. Paina ja pidä sivulla olevaa vapautusvipua. Työnnä vipua eteenpäin matalampaa leikkuuta varten (min 2,8 cm) tai taaksepäin korkeampaa varten (max 6,8 cm). Vapauta vipu ja lukitse se haluttuun asentoon.

Mitä tehdä, jos leikkuri ei käynnisty?

Tarkista, että lukitusavain on paikallaan ja käännetty. Varmista, että akku on oikein asetettu ja ladattu. Jos ongelma jatkuu, terä saattaa olla jumissa tai sähkövika. Katso käyttöohjeen vianmääritystaulukkoa.

Kuinka ladata akku?

Liitä UC36YRSL-laturi pistorasiaan. Aseta BSL3625-akku laturiin, kunnes viiva näkyy. Punainen merkkivalo vilkkuu latauksen aikana ja palaa tasaisesti, kun lataus on valmis. Latausaika on noin 75 minuuttia.

Mitkä leikkuutilat ovat käytettävissä?

Leikkurissa on kaksi tilaa: Normaali (3200 r/min) tehokkaaseen leikkuuseen ja Eco (2600 r/min) pidempään käyttöaikaan. Voit valita tilan laitteen kytkimestä.

Kuinka tyhjentää keräyssäiliö?

Moottori pois päältä ja terä paikallaan. Nosta heittoläppä, irrota säiliö vetämällä sitä taaksepäin, tyhjennä se, ja aseta se takaisin paikalleen kiinnittämällä se kannattimiin.

Kuinka puhdistaa leikkuri?

Jokaisen käytön jälkeen puhdista laite harjalla tai liinalla. Älä suihkuta vettä sähköosien vaurioitumisen välttämiseksi. Irrota lukitusavain ennen puhdistusta.

Mitä tehdä, jos teho laskee?

Tarkista akun varaus. Jos akku on heikko, lataa se. Tylsä terä voi myös vähentää tehoa; teroita se valtuutetussa huollossa. Varmista, ettei säiliö ole täynnä ja ettei poistokanava ole tukossa.

Kuinka säilyttää leikkuri talvella?

Irrota akku ja lukitusavain. Puhdista ja kuivaa laite. Taita ohjaustanko kompaktia säilytystä varten. Säilytä akku noin 50% latauksessa kuivassa paikassa alle 40°C. Lataa se uudelleen 3 kuukauden välein.

Mistä löytää varaosia?

Käytä vain alkuperäisiä Hitachi-osia. Ota yhteyttä Hitachi-valtuutettuun huoltoon tai erikoisliikkeeseen. Varaosien tilauslomake löytyy käyttöohjeesta.

KÄYTTÖOHJE ML 36DL HITACHI

fi Alkuperäisen käyttöohjeen käännös....140

ro Traducerea instructiunilor de folosire originale....149

Käsikirjaa koskevia tietoja....140

Tuotekuvaus....140

Turvaohjeet....142

Asennus....143

Käyttöönotto....143

Käyttö....144

Työskentelyohje....145

Varastointi....145

Korjaus....145

Huolto ja hoito....145

Hävittäminen....146

Kuljetus....146

Ohjeita häiriöihin....147

Takuu....148

KÄSIKIRJAA KOSKEVIA TIETOJA

Lue tämä asiakirja ennen laitteen käyttöönottoa. Se on turvallisen työskentelyn ja häiriöttömän käytön edellytys.
Noudata tämän asiakirjan ja laitteen turvaohjeita ja varoituksia.
Tämä asiakirja on kuvatun tuotteen kiinteä osa, ja se täytyy luovuttaa ostajalle myynnin yhteydessä.

Merkkien selitykset

HUOMIO!

Näiden varoitusten huolellinen noudattaminen voi estää ihmisten loukkaantumiset ja/tai esinevahingot.

Erityisohjeita, jotka auttavat ymmärtämään ja käsittelemään laitetta paremmin.

TUOTEKUVAUS

Tässä käyttöohjeessa kuvataan akkukäyttöinen ruohonleikkuri, joka on varustettu ruohonkerääjällä.

Määräystenmukainen käyttö

Tämä laite on tarkoitettu nurmikon leikkaamiseen ainoastaan yksityisillä pihoilla.

Muunlainen käyttö ja käyttö muuhun kuin käyttötarkoitukseen luetaan määräystenvastaiseksi käytöksi.

Mahdollinen väärä käyttö

Tämä ruohonleikkuri ei sovellu käytettäväksi julkisilla alueilla, puistoissa, urheilukentillä tai maa- ja metsätaloudessa
Laitteessa olevia turvalaitteita ei saa irrottaa eikä ohittaa, esim. kiinnittämällä turvakahva työntöaisaan
- Älä käytä laitetta sateella ja/tai nurmikon ollessa märkää
Laitteen käyttö ammattimaisiin tarkoituksiin on kielletty

Turva- ja suojalaitteet

HUOMIO!

Loukkaantumisvaara!

Turva- ja suojalaitteita ei saa poistaa käytöstä.

Turvakahva

Laite on varustettu turvakahvalla. Päästä turvakahvasta irti vaaratilanteessa, jolloin moottori ja leikkuuterä pysähtyvät.

Luukku

Luukku suojaa ulossinkoutuvilta leikkuujätteiltä.

Turva-avain

Laite on varustettu turva-avaimella tahatonta päällekytkeytymistä vastaan. Sammuta laite ennen huoltotöitä ja poista turva-avain.

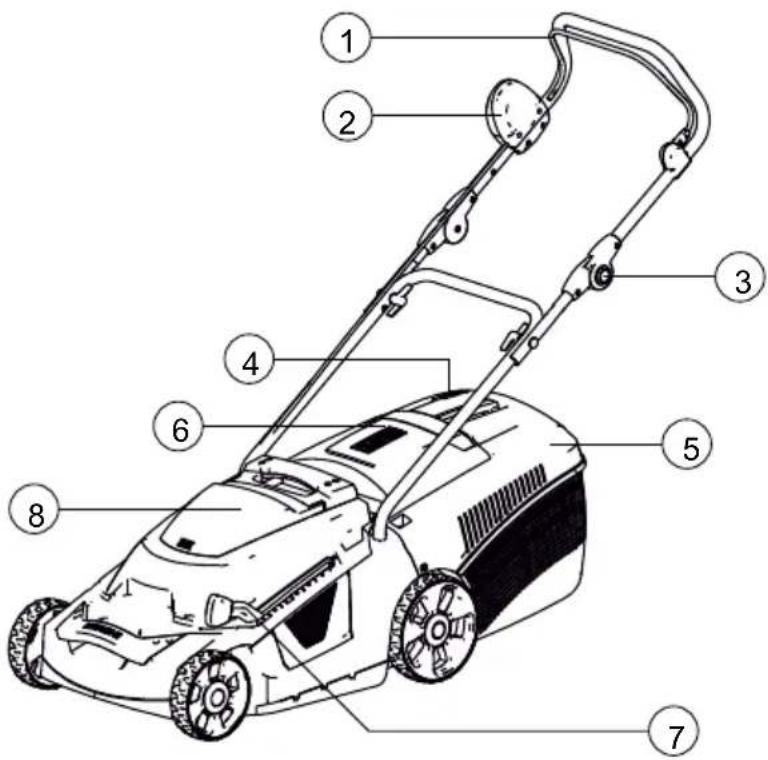

Tuote

1 Turvakahva 7 Leikkuukorkeuden säätö
2 Käynnistyskytkin 8 Akkulokero
3 Työntöaisan korkeuden säätö	9	Akun laturi
4 Täyttömäärän osoitin	10	Turva-avain
5 Ruohonkerääjä 11 Akku
6 Suojaläppä

Laitteessa olevat symbolit

	Huomio! Noudata erityistä varovai-suutta käytön aikana.
	Lue käyttöohjeet ennen käyttöönottoa!
	Pidä sivustakatsojat pois vaara-alueelta!
	Varoitus! Vaara! Älä vie käsiä ja jalkoja leikkuuterien lähelle! Varokaa terävä leikkaus veitsi! Katkaisuterä jatkaa pyörimistään vielä senkin jälkeen moottori kytkeytyy pois päältä.
	Älä mene lähelle vaara-aluetta.

	Poista turva-avain ennen laitteen huolto- ja kunnossapitotöitä
	Huomio! Terävät leikkuuterät!
	Älä koske leikkuuteriin.

TURVAOHJEET

Laitetta ohjaava henkilö tai käyttäjä vastaa muihin henkilöihin kohdistuvista onnettomuuksista ja heidän omaisuutensa vahingoittumisesta.

HUOMIO!

Loukkaantumisvaara!

Turva- ja suojalaitteita ei saa poistaa käytöstä.

Sähköturvallisuus

Käytettävän sähköverkon jännitteen on vastattava laturin teknisissä tiedoissa annettua jännitettä. Muunlaisen jännitteen käyttö on kielletty.

Akun ja laturin turvaohjeet

HUOMIO!

Huomio! Palo- ja räjähdysvaara!

Älä heitä akkua tuleen
Käytä akkua ja laturia vain alueilla, jotka on suojattu sateelta ja kosteu-delta.
Suojaa akkua kuumuudelta ja suoralta auringonsäteilyltä

Suojaa akkua oikosululta
Suojaa laitetta, akkua ja laturia kosteudelta
Käytä vain valmistajan toimittamia alkuperäisiä akkuja ja latureita.
Älä avaa akkua. Oikosulkuvaara

Mikäli akkua käsitellään väärin, sen sisältä saattaa vuotaa nestettä. Vältä kosketusta nesteeseen. Huuhtele iho vedellä, jos se joutuu kosketuksiin nesteen kanssa. Mikäli neste joutuu kosketuksiin silmien kanssa, huuhtele vedellä ja hakeudu lääkäriin.

Käyttöä koskevia turvaohjeita

VARO!

Huomio! Loukkaantumisvaara!

Laitteen tahaton käynnistyminen voi aiheuttaa erittäin vakavia vammoja. Tämän vuoksi turvaavain on aina irrotettava laitteen sammuttamisen jälkeen!

Jos leikkuri on osunut vieraisiin esineisiin, tarkasta laite vahinkojen varalta. Jos laite on vaurioitunut huomattavasti, ota yhteyttä Hitachi huoltoon.

Irrota turva-avain kun:
■ jätät laitteen esille ilman valvontaa
suoritat laitteelle tarkastus-, puhdistustai huoltotöitä
■ asetat akun paikoilleen
- laitteen toiminnassa on häiriöitä tai laite tärisee tavanomaisesta poikkeavalla tavalla
irrotat jumiutuneita osia
poistat tukoksia
laite koskee vieraisiin esineisiin

Lapset ja henkilöt, jotka eivät ole tutustuneet käyttöohjeeseen, eivät saa käyttää laitetta

Noudata laitetta käyttävän henkilön alaikär-ajaa koskevia paikallisia määräyksiä.

Älä käytä laitetta alkoholin, huumeiden tai lääkkeiden vaikutuksen alaisena.

Tarkasta laite ja akku ennen jokaista käyttö vaurioiden varalta, vaihda vaurioituneet osat

- Tilan näyttö ylikuumentumistason (14) Jos kaikki 3 vilahtavat, korkea lämpötila tila Jos kaikki 3 vilahtavat, korkea lämpötila tila.

Tarkista aina silmamaaraisesti ennen kayttoa, etteivat terat, teranpultit tai leikkuriosa ole loppuun kaytetyt tai vaurioituneet rioituneet.

Poista ennen ruohon leikkaamista kaikki vieraat esineet nurmikolta.

Käytä asianmukaisia työvaatteita:

Pitkät housut
■ Tukevat ja luistamattomat kengät

Seiso tukevasti, kun työskentelet.

■ Muut henkilöt on pidettävä pois vaara-alueelta.

- Pidä vartalosi ja vaatteesi loitolla leikkuutyökalusta.

Laitetta saa käyttää vain riittävässä päivänvalossa tai keinovalossa.

Leikatessasi ruohoa työnnä laitetta eteenpäin, älä koskaan kävele takaperin

- Älä koskaan vedä ruohonleikkuria kiinni kehoon

- Älä aja esteiden yli (esim. oksat, puunjuuret).

Poista leikattua ruohoa vain, kun moottori ei pyöri.

- Älä koskaan nosta tai kanna laitetta moottorin ollessa käynnissä

Älä jätä käyttöä varten valmisteltua laitetta esille ilman valvontaa

ASENNUS

Kokoa ruohonleikkuri tuotteen mukana toimitetun kokoamisohjeen mukaisesti.

HUOMIO!

Käytä laitetta vasta sitten, kun olet koonnut sen täysin valmiiksi.

KÄYTTÖÖNOTTO

LATURI

Malli UC36YRSL
Latausjännite	14,4 - 36 V
Paino 0,7 kg

LATAUS

Ennen ruuvainporan käyttöä lataa paristo seuraavien ohjeitten mukaisesti.

1. Liitä laturin verkkojohto vaihtovirtapistorasiaan. Kun liität laturin pistokkeen pistorasiaan, merkkivalo vilkkuu punaisena. (1 sekunnin välein)

2. Aseta akku laturiin. Aseta akku kunnolla laturiin, kunnes viiva näkyy, kuten kuviossa 2, 3 näytetään.

3. Lataaminen Kun paristo asetetaan laturiin, lataus alkaa ja merkkivalo palaa jatkuvasti punaisena. Kun akku on latautunut, merkkivalo vilkkuu punaisena. (1 sekunnin välein) (Katso Taulukkoa 1)

(1) Merkkivalon tiedotukset Merkkivalon tiedotukset näkyvät Taulukosta 1 laturin ja ladattavan parison kunnon mukaan.

(2) Mitä tulee ladattavan pariston lämpötilaan. Ladattavien akkujen lämpötilat näkyvät Taulukko 2. Kuumentuneiden akkujen tulee antaa jäähtyä ennen lataamista.

Taulukko 2 Kuumentuneen pariston lataaminen

Ladattava paristo	Lämpötilat joissa paristo voidaan ladata
BSL3625	0°C - 50°C

(3) Latausajasta. Laturin ja paristojen yhdistelmästä riippuen latausaika on taulukossa 3 näkyvä.

Taulukko 3 Latausaika (20°C lämmössä)

Paristo\Laturi	UC36YRSL
BSL3625	Noin 75 minuuttia

HUOM: Latausaika vaihtelee riiippuen lämpötilasta ja virtalähteen jännitteestä.

1. Irrota laturin verkkojohto vaihtovirtapistorasiasta
2. Pidä laturista kiinni lujasti ja vedä akku pois HUOM:

Poista paristot laturista lataamisen jälkeen ja säilytä niitä asianmukaisella tavalla.

Ympäristön lämpötilan on latauksen aikana oltava 0 °C - +40°C.

Akun kokonaislatausaika on korkeintaan 1,5 tuntia. Jos akun käyttöaika lyhenee huomattavasti, vaikka akku on ladattu täyteen, on akku kulunut loppuun ja se on vaihdettava uuteen alkuperäisakkuun.

Taulukko 1

Merkkivalon tiedotukset
Merkkivalo syttyy tai vilkkuu punaisena.	Ennen latausta	Vilkkuu	Palaa 0,5 sekunnin ajan. Ei pala 0,5 sekunnin ajan. (sammuu 0,5 sekunniksi)
	Ladattaessa Palaa		Palaa jatkuvasti
	Lataus suoritettu	Vilkkuu	Palaa 0,5 sekunnin ajan. Ei pala 0,5 sekunnin ajan. (sammuu 0,5 sekunniksi)
	Lataus mahdo-ton suorittaa	Välähtalee	Palaa 0,1 sekunnin ajan. Ei pala 0,1 sekunnin ajan. (sammuu 0,1 sekunniksi)	Paristo tai laturi toimii huonosti
Merkkivalo syttyy vihreänä.	Ylikuumentumisen aiheuttama odotustila	Palaa	Palaa jatkuvasti	Paristo on ylikuumentunut. Ei voida ladata (lataaminen alkaa pariston jäähdytyä).

PARISTON POISTO JA ASENNUS

Pariston poisto

Paina salpoja ja irrota paristo (6)

VAROITUS

Älä koskaan kytke paristoa oikosulkuun.

Pariston asennus

1. Paina akun suojakantta avataksesi sen. (4)
2. Poista turva-avain laitteesta. (5)
3. Paina akun painonapit alas. (6a)
4. Aseta akku akkulokeroon painaen kevyesti vasteeseen saakka, kunnes akun kosketuspinta on tiukasti kiinni laitteen pistokoskettimessa. (7b)
5. Työnnä turva-avain paikalleen ja käännä sitä (11a).
6. Paina akun suojakantta kerran sulkeaksesi sen (4).

KÄYTTÖ

Leikkuukorkeuden säätäminen (7)

HUOMIO!

Huomio! Loukkaantumisvaara!

Säädä leikkuukorkeutta vain moottorin ja leikkuuterän ollessa pysähdyksissä!

1. Paina vipua sivulle vapauttaaksesi sen ja pidä painettuna (7).

Työnnä vipua lyhyttä nurmikkoa varten etupyörän suuntaan. Minimiasetus 1: 2.8 cm
Työnnä vipua korkeampaa nurmikkoa varten takapyörän suuntaan. Maksimia-setus 6: 6.8 cm

1. Vapauta vipu ja työnnä sitä kevyesti eteen tai taakse, kunnes se lukkiutuu halutun asetuksen kohdalle.

Työntöaisan korkeuden säätö (8)

1. Paina työntöaisojen painonappeja (8a)
2. Säädä haluamasi korkeus (8b)
3. Vapauta painonapit ja lukitse työntöaisa.

Täyttömäärän osoitin (9)

Kun ruohoa leikataan, täyttömäärän osoitin painuu ylöspäin ilmavirtauksen seurauksena (9a). Kun ruohonkerääjä on täynnä, on täyttömäärän osoitin painuneena kerääjää vasten (9b). Ruohonkerääjä on tällöin tyhjennettävä.

Ruohonkerääjän kiinnittäminen (10)

HUOMIO!

Huomio! Loukkaantumisvaara!

Irrota ja kiinnitä ruohonkerääjä vain moottorin ja leikkuuterän ollessa pysähdyksissä.

1. Nosta suojaläppää (10a) ja ripusta ruohonkerääjä pitimiin (10b).

Ruohonkerääjän tyhjentäminen (10)

1. Nosta suojaläppää.
2. Nosta ruohonkerääjä pitimistään ja irrota se vetämällä taakse.
3. Tyhjennä ruohonkerääjä.
4. Nosta suojaläppää ja ripusta ruohonkerääjä takaisin pitimiinsä (10).

Moottorin käynnistäminen (11)

Käynnistä ruohonleikkuri ainoastaan tasaisella alustalla, ei koskaan pitkässä ruohikossa. Nurmikolla ei saa olla mitään vieraita esineitä, esim. kiviä. Älä nosta tai kallista ruohonleikkuria käynnistäessäsi sitä.

1. Työnnä turva-avain paikalleen ja käännä sitä (11a).
2. Pidä kytkimen käynnistyspainiketta painettuna (11b).
3. Vedä turvakahvaa työntöaisaan päin ja pidä siitä kiinni (11c).
4. Vapauta käynnistyspainike.

Moottorin sammuttaminen

1. Vapauta ote turvakahvasta. (11c)
2. Odota, kunnes leikkuuterä pysähtyy.
3. Poista turva-avain leikkurista (5).

Akun varausasteen näyttö (12)

Akun valo palaa kokonaan: akku 100 % - 67 % täyteen ladattu
Akun valo palaa puoliksi: akku 66 % - 34 % täynnä
Akun valo ei pala

Kierrosluku/moottori (13)

Voit valita normaali- tai Eco-tilan välillä.
Normaalitila: 3200 +/- 100 min ^-1
Eco-tila: 2600 +/- 100 min ^-1

Tilan näyttö ylikuumentumistason (14)

Jos kaikki 3 vilahtavat, korkea lämpötila tila. Sitten se ei voi aloittaa till jäähdyttää sitä alas. Kun jäähtynyt sen alas, se voidaan käynnistää uudelleen.

TYÖSKENTELYOHJE

Noudata ruohonleikkurin käyttöä koske- via kansallisia määräyksiä.

■ Muut henkilöt on pidettävä pois vaara-alueelta.
Leikkaa nurmikkoa vain näkyvyyden ollessa hyvä
Aja ruohonleikkuria vain kävelyvauhtia.

Käytä vain terävää leikkuuterää

Älä aja esteiden yli (esim. oksat, puunjuuret).

Leikkaa rinteet aina poikittaissuunnassa. Älä aja ruohonleikkuria sellaisia rinteitä ylös tai alas, joiden kaltevuus on yli 20°.

Ole erityisen varovainen vaihtaessasi leikkuusuuntaa rinteissä

- Akkukäyttöisen ruohonleikkurin käyttöaika riippuu akun kunnosta, nurmikon laadusta ja käytössä olevasta leikkuukorkeudesta. Myös ruohonleikkurin toistuva käynnistäminen ja sammuttaminen lyhentää käyttöaikaa

Paras mahdollinen käyttöaika saavutetaan leikkaamalla nurmikkoa usein, jolloin nur-mikko pysyy lyhyenä

Vinkkejä ruohonleikkuuta varten

Pidä leikkuukorkeus tasaisena, 3–5 cm, älä leikkaa enemmän kuin puolet nurmikon kor- keudesta
Älä ylikuormita ruohonleikkuria! Jos moottorin kierrosluku laskee korkeaa, tiheäkasvuista nurmikkoa leikattaessa huomattavasti, suurenna leikkuukorkeutta ja leikkaa nurmikkoa useaan kertaan
Koska tuuli ja aurinko voivat kuivattaa nurmikkoa leikkuun jälkeen, suosittelemme, että nurmikko leikataan iltapäivällä

VARASTOINTI

Akkukäyttöisen ruohonleikkurin varastointi

Taita ylempi työntöaisa alas säästääksesi tilaa säilytyksen aikana

Varastoi laite aina ilman akkua, poista turva-avain
Varastoi laite kuivassa tilassa lasten ja ulko-puolisten henkilöiden ulottumattomissa

Akun ja laturin säilyttäminen

Varmista, että akku on pidemmän varastointiajan (3 kuukautta tai kauemmin) jälkeen täyteen latautunut. Pienempitehoista akkua ei ehkä pidemmän varastointiajan jälkeen enää voi ladata.

Säilytä akkulaturia sellaisessa paikassa, jonka lämpötila on alle 40 °C ja jossa laite on pois lasten ulottuvilta.

KORJAUS

■ Ruohonleikkurin korjaustöitä saavat suo-rittaa vain Hitachi-huoltopisteet tai valtuutetut edustajat
Leikkuuterä ja kiinnitysruuvi on aina vaihdettava sarjoittain epätasapainon välttämiseksi

HUOLTO JA HOITO

HUOMIO!

Huomio! Loukkaantumisvaara!

Poista turva-avain aina ennen huolto- ja kunnossapitotöitä! Kun suoritat huolto- ja kunnossapitotöitä leikkuuterälle, käytä aina työkäsineitä! Epätasapainossa olevat leikkuuterät aiheuttavat voimakasta tärinää ja vaurioittavat ruohonleikkuria.

HUOMIO!

Vaurioitunutta terää ja moottoriakselia ei saa suoristaa!

Tarkasta ruohonkerääjän toiminta ja kunto säännöllisesti
Puhdista laite huolellisesti ruohonleikkuun jälkeen harjalla tai rievulla. Ruohonleikkurin alapuolelle kerääntynyt lika voi haitata leikkurin toimintaa
Älä puhdista laitetta vesisuihkulla! Laittee-seen joutuva vesi voi tuhota kytkimen sekä akun ja sähkömoottorin
Tarkasta leikkuuterä säännöllisesti vaurioiden varalta. Anna tylsät tai vaurioituneet leikkuuterät vain Hitachi-huollon tai valtuutetun edustajan teroitettaviksi tai vaihdetta-viksi. Teroitetut leikkuuterät on tasapainotettava Terän kiinnitysruuvin kirstysmomentti 15 Nm +5

Huolehdi, että kaikki mutterit, pultit ja ruuvit on kiristetty kunnolla ja että laite on turvallisessa käyttökunnossa
Anna moottorin jäähtyä ennen kuin viet laitteen suljettuun tilaan
Seuraavissa tapauksissa on käännyttävä asiantuntijan puoleen:

■ esteeseen törmäämisen jälkeen
■ kun moottori on jumissa
kun leikkuuterä on vääntynyt
■ kun moottorin akseli on vääntynyt
kun akku on vaurioitunut ja vuotaa

HÄVITTÄMINEN

Älä hävitä käytöstä poistettuja laitteita, paristoja tai akkuja talousjätteen mukana!

Pakkaus, laite ja lisävarusteet on valmistettu kierrätyskelpoisista materiaaleista ja ne on hävitettävä määräysten mukaisesti.

Hävitä akut vain niiden ollessa tyhjiä
Käyttäjä on velvollinen kierrättämään paris- tot ja akut. Ne voidaan palauttaa veloituksetta myyntipisteisiin.

Hävittäminen voidaan tehdä seuraavin ta- voin:

palauttamalla ne valtuutetulle edustajalle
viemällä ne paikalliseen akkukierrä- tyspisteeseen

KULJETUS

Akku on testattu YK:n (UN) säännösten mukaisesti. Tämän vuoksi mitkään kansainväliset tai kansalliset vaarallisten aineiden kuljetusta koskevat määräykset eivät koske akkua yksittäisenä tai laitteeseen asennettuna.

Kuljeta akku laitteessa tai alkuperäispak-kauksessa
Jos kuljetetaan useita akkuja, voivat vaarallisten aineiden kuljetusta koskevat määräykset astua voimaan

OHJEITA HÄIRIÖIHIN

HUOMIO!

Käytä työkäsineitä kaikkien huolto- ja kunnossapitotöiden aikana!

Ongelma Mahdollinen syy Ratkaisu
Moottori ei käynnisty	Turva-avain ei ole paikoillaan Aseta	turva-avain paikoilleen
	Ohjauskaapeli tai kytkin on viallinen	Varoitus! Älä käytä laitetta! Ota yhteyttä Hitachi-huoltoon
	Akku puuttuu tai ei ole kunnolla paikoillaan	Aseta akku kunnolla paikoilleen
	Leikkuuterä on jumissa	Varoitus! Älä suorita terän huol-totöitä ilman käsineitä!■ Poista häiriön aiheuttama esine tms.■ Käynnistä ruohonleikkuri lyhy-eksi leikatulla nurmikolla
	Sulake palanut.(Sulake asennetaan koneeseen.)	Ota yhteyttä Hitachi-huoltoon
Moottorin teho heikkenee	Akku on tyhjä Lataa akku
	Leikkuuterä on tylsä	Anna leikkuuterä Hitachi-huollon teroitettavaksi
	Liian paljon ruohoa poistoau-kossa	Poista ruoho, puhdista suojaläppä
Moottori pysähtyy leikkuun aikana	Leikkuuterä on tylsä	Anna leikkuuterä Hitachi-huollon teroitettavaksi
	Moottorin ylikuormitus Sammuta akkukäyttöinen ruo-honleikkuri, työnnä se tasaiselle alustalle tai lyhyeksi leikatulle nur-mikolle ja käynnistä uudelleen
Ruohonkerääjä ei täyty nor-maalisti	Ruoho on kosteaa Anna ruohon kuivua
	Ruohonkerääjä on tukossa	Puhdista ruohonkerääjän säleikkö
	Liikaa ruohoa poistokanavassa tai kiinnittyneenä runkoon	Puhdista poistokanava / runko Korjaa leikkuukorkeutta
	Leikkuuterä on tylsä	Anna leikkuuterä Hitachi-huollon teroitettavaksi
Akun käyttöaika lyhenee huomattavasti	Leikkuukorkeus on liian alhainen	Nosta leikkuukorkeutta
	Ruoho on liian korkeaa tai kos-teaa	Paranna käyttöolosuhteita: anna ruohon kuivua, nosta leikkuukor-keutta

Ongelma Mahdollinen syy Ratkaisu

	Leikkuunopeus on liian korkea Hidasta leikkuunopeutta. Puh-dista poistokanava / runko, leik-kuuterän pitää pystyä pyörimään vapaasti
	Ruohonkerääjä on täynnä
	Akun elinikä on lopussa
	Laturin pistoke tai kosketuspinta on likaantunut
	Akku tai laturi on vaurioitunut Tilaa

Mikäli häiriötä ei ole mainittu tässä taulukossa tai et saa korjattua sitä itse, ota yhteyttä asiakaspalveluumme.

TAKUU

Korvaamme kaikki laitteen materiaali- tai valmistusvirheet lainmukaisen kanneajan puitteissa joko korjaamalla laitteen tai toimittamalla varaosia, valintamme mukaan. Kanneaika määräytyy sen maan lain-säädännön mukaan, jossa laite on ostettu.

Takuu on voimassa, mikäli seuraavat ehdot on täy- Takuu raukeaa seuraavissa tapauksissa:

tetty:

Laitteen asianmukainen käsittely
Käyttöohjeen noudattaminen
Alkuperäisten varaosien käyttäminen

Laitetta on yritetty korjata
Laitteeseen on tehty teknisiä muutoksia
Laitetta ei ole käytetty määräysten mukaisesti (esim. ammattimainen tai kunnallinen käyttö)

Takuu ei kata seuraavia tapauksia:

■ Maalivauriot, jotka johtuvat normaalista kulumisesta
Kuluvat osat, jotka on merkitty varaosaluettelossa merkinnällä [xxx xxx (x)]

Takuuaika alkaa päivästä, jolloin laitteen ensimmäisen ostaja on hankkinut laitteen. Alkuperäisen ostokuitin päivämäärä määrittää takuun alkamispäivän. Käänny takuutapauksessa laitteen jälleenmyyjän tai läheisimmän valtuutetun edustajan puoleen. Ota tämä takuutodistus ja kaupan yhteydessä saamasi kuitti mukaan. Edellä mainitut takuuehdot eivät rajoita asiakkaan lainmukaisia oikeuksia, jotka on mainittu asianmukaisissa kansallisissa laeissa.

TRADUCEREA INSTRUCTIUNILOR DE FOLOSIRE ORIGINALE

Continut

Despre acest manual....149
