NI-707539 - Router Icidu - Gratis gebruiksaanwijzing en handleiding

Type product	Draadloze breedbandrouter
Model	NI-707539
Merk	Icidu
Draadloze standaard	IEEE 802.11b/g/n
Frequentieband	2.4 GHz
Maximale draadloze snelheid	300 Mbps
Stroomverbruik	1,1 W (typisch)
Energiebesparing	Tot 50% energiebesparing
WAN-verbindingstypen	Kabelmodem, Fixed-IP xDSL, PPPoE, PPTP, L2TP, Telstra Big Pond
Standaard IP-adres	192.168.2.1
Standaard gebruikersnaam	admin
Standaard wachtwoord	1234
Draadloze beveiliging	WEP, WPA (TKIP/AES), WPA2 Mixed, WPS
Geavanceerde functies	Virtuele server, toegangscontrole, hacker-aanvaldetectie, DMZ, NAT, firewall, QoS
Beheerhulpmiddelen	Snelle installatie, back-up/herstellen, firmware-upgrade, resetten naar fabrieksinstellingen
Voeding	DC 5V, 1A (typisch)
Antennes	2 externe antennes
LED-indicatielampjes	Voeding, WAN, LAN, WLAN
Naleving	FCC klasse B, CE, RoHS
Bedrijfstemperatuur	0 °C tot 40 °C
Opslagtemperatuur	-20 °C tot 70 °C
Inhoud verpakking	Router, voedingsadapter, ethernetkabel, handleiding
Landbeperkingen	Varieert: raadpleeg de handleiding voor Bulgarije, Frankrijk, Italië, Luxemburg, Noorwegen, Rusland

Veelgestelde vragen - NI-707539 Icidu

Hoe sluit ik de Icidu NI-707539 aan op mijn modem?

Sluit een ethernetkabel aan van uw modem op de WAN-poort van de router. Schakel de router in en gebruik een andere ethernetkabel om een computer aan te sluiten op een LAN-poort. Open een webbrowser en ga naar 192.168.2.1 om de webinterface te openen.

Wat is de standaard gebruikersnaam en het standaard wachtwoord?

De standaard gebruikersnaam is admin en het standaard wachtwoord is 1234. Het wordt aanbevolen deze na de eerste aanmelding te wijzigen voor de veiligheid.

Hoe kan ik de naam van het draadloze netwerk (SSID) wijzigen?

Meld u aan bij de webinterface van de router (192.168.2.1) met admin/1234. Ga naar Draadloos > Basisinstellingen en wijzig het SSID-veld. Klik op Toepassen en start de router opnieuw op om de wijzigingen door te voeren.

Hoe stel ik draadloze beveiliging in op deze router?

Ga naar Draadloos > Beveiligingsinstellingen. Kies versleuteling zoals WPA2-AES. Voer een gedeelde sleutel (wachtwoord) naar keuze in. Klik op Toepassen. Zorg ervoor dat uw apparaten hetzelfde wachtwoord gebruiken om verbinding te maken.

Wat moet ik doen als ik mijn routerwachtwoord vergeet?

Voer een fabrieksreset uit door de Reset-knop (meestal aan de achterkant) ongeveer 10 seconden ingedrukt te houden terwijl de router is ingeschakeld. Hiermee worden de standaardinstellingen, inclusief het wachtwoord (admin/1234), hersteld.

Hoe schakel ik WPS (Wi-Fi Protected Setup) in?

Meld u aan bij de webinterface en ga naar Draadloos > WPS. U kunt WPS inschakelen en de WPS-knop op de router indrukken of de PIN-methode gebruiken. Volg de instructies op het scherm.

Hoe kan ik de firmware updaten?

Download de nieuwste firmware van de Icidu-ondersteuningswebsite. Ga vervolgens naar Hulpmiddelen > Firmware-upgrade in de webinterface. Selecteer het firmwarebestand en klik op upgraden. Schakel de stroom niet uit tijdens het proces.

Wat moet ik doen als mijn internetverbinding niet werkt?

Controleer of uw modem werkt en is aangesloten op de WAN-poort. Meld u vervolgens aan bij de router en ga naar WAN-instellingen. Zorg ervoor dat het verbindingstype overeenkomt met uw ISP (bijv. PPPoE met gebruikersnaam/wachtwoord). Start zowel de modem als de router opnieuw op.

Kan ik deze router gebruiken voor gamen of streamen?

Ja, het ondersteunt tot 300 Mbps draadloze snelheid, wat voldoende is voor HD-streaming en online gamen. Schakel QoS (Quality of Service) in om verkeer te prioriteren indien nodig.

Is deze router compatibel met alle ISP's?

Het ondersteunt veelvoorkomende verbindingstypen zoals dynamisch IP (kabel), PPPoE, PPTP, L2TP en vast IP. Het werkt met de meeste DSL-, kabel- en glasvezelmodems. Neem contact op met uw ISP als u een specifieke vereiste heeft.

GEBRUIKSAANWIJZING NI-707539 Icidu

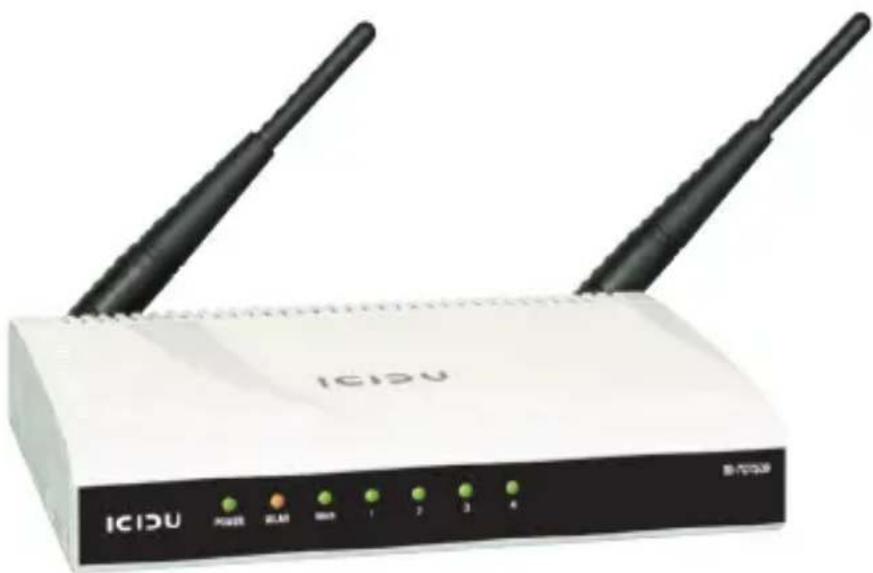

Allereerst hartelijk dank voor de aanschaf van de ICIDU 300N router. Als je meerdere pc's met elkaar wilt verbinden, en samen van het internet gebruik wilt maken moeten we een apart component hebben dat de pc's met elkaar verbindt. Met deze router kunt u snel en eenvoudig een netwerk opzetten.

INHOUD VAN DE VERPAKKING

Voor je met de installatie begint controleer of alle benodigde onderdelen aanwezig zijn. In de verpakking dient aanwezig te zijn:

• 4 poorts draadloze router 300N
• Power adapter 5V --- 1A
• CD met full manual
• Handleiding

• Laag energieverbruik, 1,1W
• 802.11n wireless protocol
• Compatibel met IEEE802.11g en IEEE802.11b
• Ondersteunt WEP, WPA/WPA2, TKIP/AES encryptie
• IEEE802.1x authentificatie
• 300 Mbps data overdracht
• 2x Antenne 3 dBi
• Radio aan / uit knop
• Web-based configuration
• Ondersteunt: Dynamic IP, Static IP, PPPoE
• 1 x WAN, 4 x LAN RJ-45 UTP poorten
• Ingebouwde NAT en DHCP server,
• Ondersteunt: VPN pass through
• Besturingssysteem onafhankelijk

TOEPASSING MOGELIJKHEDEN

Met deze router kun je meerdere computers eenvoudig draadloos toegang geven tot je breedband internet verbinding. Naast het delen van de internetverbinding kun je ook een netwerk opzetten tussen verschillende PC's. Sluit het ADSL modem aan op de WAN poort van de router, na enkele seconde zal de WAN LED gaan branden. Nu kun je de pc's aansluiten. wanneer de pc's opgestart zijn, zullen ook de desbetreffende LED's gaan branden.

HARDWARE INSTALLATIE

Zodra je de router op de voedingsadapter hebt aangesloten, gaat de power LED (Groen) branden en zullen link/act LED's eenmaal oplichten. De andere LED's (Groen) zullen gaan branden zodra een van de UTP poorten zijn aangesloten op de computer. Wanneer er data verstuurd wordt van een computer naar een andere computer zullen de LED's gaan knipperen.

LED AANDUIDING

PAR Router is aangesloten en werkt correct

Aan Draadloze WPS-functie is ingeschakeld.

WltADraadloos netwerk is uitgeschakeld.

Knipperen Draadloze LAN-activiteit (het overbrengen of ontvangen van gegevens).

Aan WAN-poort is aangesloten.

WAN

Uit WAN-poort is niet verbonden.

LNK/ACT

Knipperen WAN-activiteit (het overbrengen of ontvangen van gegevens).

Aan LAN-poort is aangesloten.

LAN 1-4

Uit LAN-poort is niet aangesloten.

LNK/ACT

Knipperen LAN-activiteit (het overbrengen of ontvangen van gegevens).

OVERZICHT VAN AANSLUITINGEN ACHTERZIJDE ROUTER

ROUTER CONFIGURATIE

Nadat je de router correct hebt aangesloten, kunnen we de router gaan configureren. Bij sommige providers heb je extra informatie nodig, zoals bijvoorbeeld je gebruikersnaam en een wachtwoord.

Start de internetbrowser op en vul in de adresbalk het volgende adres in http://192.168.2.1 en druk op "Enter"

Het volgende scherm verschijnt, om toegang te krijgen tot de router vul je bij gebruiksnaam in “admin” en bij het password “1234” en klik op “OK”

Nadat je op "OK" hebt geklikt kom je terecht in de setup van de router.

Klik op “Quick Setup” en klik hierna op “Next”. Maak de keuze van je Internet connectie, en wanneer je van de provider een gebruikersnaam en wachtwoord hebt gekregen, zoals bijvoorbeeld bij kabelaansluitingen, kies je voor de optie PPPoE.

Heb je al een ADSL aansluiting met een ADSL modem kies dan voor "Cable Modem" het IP adres wordt dan automatisch door de provider toegewezen en de router vertaalt dit dan weer.

Cable Modem

Wanneer je over een PPPoE verbinding beschikt vul je bij de “Account name” je gebruikersnaam in en in het veld “Password” het wachtwoord zoals je van de provider hebt gekregen. Klik hierna op “OK”

Voor het veranderen van de draadloze instellingen, ga naar "Wireless" en klik dan op "Basic Settings"

Als je niets wilt wijzigen klik je op "Next"

Wanneer je op "Apply" klikt kom je weer terug in het "Basic Settings".

Nu de router is ingesteld is het belangrijk dat de wireless functie van de router wordt beveiligd, wanneer je dit niet doet dan kunnen personen in de omgeving gebruik maken van jouw internet verbinding.

In het hoofdscherm van de router klik je op de optie

“Wireless” → “Security Settings” je ziet het volgende scherm. Schakel de functie “Enable Wireless Security” in.

Security Settings 1

Bij security type kiezen we voor WPA2 (AES)

Vul bij de functie “Pre-Shared Key” je eigen netwerksleutel in, noteer deze netwerksleutel, je hebt deze nodig om met een wireless client verbinding te maken met de router.

Als de gegevens zijn ingevuld klik je op "Apply"

Je krijgt nu de melding: "You may press CONTINUE button to continue configuring other settings or press APPLY button to restart the system to make the changes take effect. Klik nu nogmaals op "Apply" om de router te herstarten.

Noteer hier de instellingen van je router.

WIRELESS SETTINGS

SSID : ....

Om optimaal gebruik te maken van je router verwijzen we je naar de volledige handleiding die zich op CD-ROM bevindt.

WPS CONFIGURATIE

WPS (Wi-Fi Protected Setup) stelt je in staat om snel een apparaat aan een besta- and network toe te voegen. WPS kan alleen worden gebruikt als dit ook door de router wordt ondersteund.

Druk op de WPS knop op de router en op de WPS knop op de adapter en wacht to het volgende scherm verschijnt. Klik dan op "Finish".

De WPS verbinding kan ook tot stand worden gebracht vanuit de software utility. Op deze manier kun je ook een PIN code instellen.

Meer informatie over WPS vind je in de volledige handleiding op de CD.

CE MARK WARNING

Voor alle artikelen die gevoerd worden onder de naam ICIDU geldt een garantietermijn van 10 jaar, tenzij anders vermeld. Op meegeleverde software en oplaadbare batterijen geven wij geen support of garantie. Afhandeling van garantie vindt alleen plaats via de dealer waar het betreffende artikel is gekocht.

Specificaties kunnen zonder berichtgeving worden gewijzigd. Alle ICIDU producten voldoen aan geldende Europese normeringen en wetgeving inzake veiligheid en milieu. Voor meer details, bezoek onze website www.icidu.com

ICIDU is een geregistreerde merknaam. Alle andere merknamen en daaraan verbonden rechten zijn en blijven eigendom van de rechtmatige eigenaar.

Alle rechten worden uitdrukkelijk voorbehouden

COMMUNICATION SUPPORT

BROADBAND ROUTER

WIRELESS 300N

300 MBPS
