GEBRUIKSAANWIJZING NI-707540 Icidu

Allereerst hartelijk dank voor de aanschaf van de ICIDU 300N router. Als je meerdere pc's met elkaar wilt verbinden, en samen van het internet gebruik wilt maken moeten we een apart component hebben dat de pc's met elkaar verbindt. Met deze router kunt u snel en eenvoudig een netwerk opzetten.

INHOUD VAN DE VERPAKKING

Voor je met de installatie begint controleer of alle benodigde onderdelen aanwezig zijn. In de verpakking dient aanwezig te zijn:

• 4 poorts draadloze router 300N
• Power adapter 12V --- 1A
• CD met full manual
• Handleiding

TECHNISCHE SPECIFICATIES

• Laag energieverbruik, 1,9W
• 802.11n wireless protocol
• Gigabit WAN, Gigabit LAN
• Compatibel met IEEE802.11g en IEEE802.11b
• Ondersteunt WEP, WPA/WPA2, TKIP/AES encryptie
• IEEE802.1x authentifi catie
• 300 Mbps data overdracht
• 2x Antenne 3 dBi
• Radio aan / uit knop
• Web-based configuration
• Ondersteunt: Dynamic IP, Static IP, PPPoE
• 1 x WAN, 4 x LAN RJ-45 UTP poorten
• Ingebouwde NAT en DHCP server,
• Ondersteunt: VPN pass through
• Besturingssysteem onafhankelijk

TOEPASSINGMOGELIJKHEDEN

Met deze router kun je meerdere computers eenvoudig draadloos toegang geven tot je breedband internet verbinding. Naast het delen van de internetverbinding kun je ook een netwerk opzetten tussen verschillende PC's. Sluit het ADSL modem aan op de WAN poort van de router, na enkele seconde zal de WAN LED gaan branden. Nu kun je de pc's aansluiten. wanneer de pc's opgestart zijn, zullen ook de desbetreffende LED's gaan branden.

HARDWARE INSTALLATIE

Zodra je de router op de voedingsadapter hebt aangesloten, gaat de power LED (Groen) branden en zullen link/act LED's eenmaal oplichten. De andere LED's (Groen) zullen gaan branden zodra een van de UTP poorten zijn aangesloten op de computer. Wanneer er data verstuurd wordt van een computer naar een andere computer zullen de LED's gaan knipperen.

LED AANDUIDING

ICIDU POWER WLAN WAN 1 2 3 4 10/100M LNK/ACT 1000M LNK/ACT NI-707540

Naam LED Actie Beschrijving

PAR Router is aangesloten en werkt correct

Aan Draadloze WPS-functie is ingeschakeld.

WitADraadloos netwerk is uitgeschakeld.

Knipperen Draadloze LAN-activiteit (het overbrengen of ontvangen van gegevens).

Aan WAN-poort is aangesloten.WANUit WAN-poort is niet verbonden.LNK/ACTKnipperen WAN-activiteit (het overbrengen of ontvangen van gegevens).

Aan LAN-poort is aangesloten.LAN 1-4Uit LAN-poort is niet aangesloten.LNK/ACTKnipperen LAN-activiteit (het overbrengen of ontvangen van gegevens).

OVERZICHT VAN AANSLUITINGEN ACHTERZIJDE ROUTER

Switch/Hub Ratio CAU/F MacOS/PS 4 3 7 1 1000 12-58-58 AC Power Internet ADSL or Cable Modem

ROUTER CONFIGURATIE

Nadat je de router correct hebt aangesloten, kunnen we de router gaan confi gureren. Bij sommige providers heb je extra informatie nodig, zoals bijvoorbeeld je gebruikersnaam en een wachtwoord.

Start de internetbrowser op en vul in de adresbalk het volgende adres in http://192.168.2.1 en druk op "Enter"

http://192.168.2.1

Het volgende scherm verschijnt, om toegang te krijgen tot de router vul je bij gebruiksnaam in “admin” en bij het password “1234” en klik op “OK”

Nadat je op "OK" hebt geklikt kom je terecht in de setup van de router.

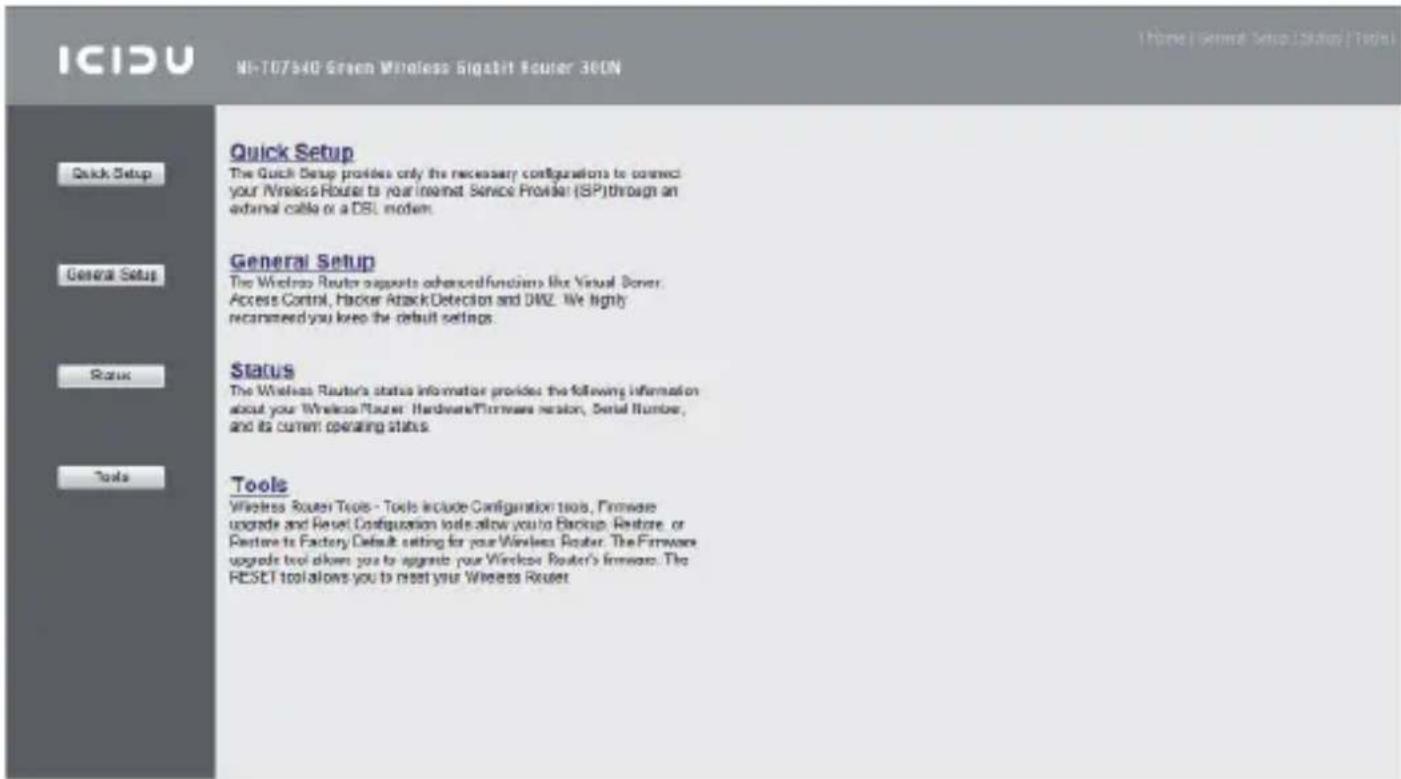

Klik op “Quick Setup” en klik hierna op “Next”. Maak de keuze van je Internet connectie, en wanneer je van de provider een gebruikersnaam en wachtwoord hebt gekregen, zoals bijvoorbeeld bij kabelaansluitingen, kies je voor de optie PPPoE.

Heb je al een ADSL aansluiting met een ADSL modem kies dan voor "Cable Modem" het IP adres wordt dan automatisch door de provider toegewezen en de router vertaalt dit dan weer.

Cable Modem

Wanneer je over een PPPoE verbinding beschikt vul je bij de “Account name” je gebruikersnaam in en in het veld “Password” het wachtwoord zoals je van de provider hebt gekregen. Klik hierna op “OK”

Voor het veranderen van de draadloze instellingen, ga naar "Wireless" en klik dan op "Basic Settings"

Als je niets wilt wijzigen klik je op "Next"

Wanneer je op "Apply" klikt kom je weer terug in het "Basic Settings".

Nu de router is ingesteld is het belangrijk dat de wireless functie van de router wordt beveiligd, wanneer je dit niet doet dan kunnen personen in de omgeving gebruik maken van jouw internet verbinding.

In het hoofdscherm van de router klik je op de optie

“Wireless” → “Security Settings” je ziet het volgende scherm. Schakel de functie “Enable Wireless Security” in.

Bij security type kiezen we voor WPA2 (AES)

Vul bij de functie “Pre-Shared Key” je eigen netwerksleutel in, noteer deze netwerksleutel, je hebt deze nodig om met een wireless client verbinding te maken met de router.

Als de gegevens zijn ingevuld klik je op "Apply"

Je krijgt nu de melding: "You may press CONTINUE button to continue confi guring other settings or press APPLY button to restart the system to make the changes take effect. Klik nu nogmaals op "Apply" om de router te herstarten.

Noteer hier de instellingen van je router.

WIRELESS SETTINGS

SSID :

Om optimaal gebruik te maken van je router verwijzen we je naar de volledige handleiding die zich op CD-ROM bevindt.

WPS CONFIGURATIE

WPS (Wi-Fi Protected Setup) stelt je in staat om snel een apparaat aan een besta- and network toe te voegen. WPS kan alleen worden gebruikt als dit ook door de router wordt ondersteund.

Druk op de WPS knop op de router en op de WPS knop op de adapter en wacht to het volgende scherm verschijnt. Klik dan op "Finish".

De WPS verbinding kan ook tot stand worden gebracht vanuit de software utility. Op deze manier kun je ook een PIN code instellen.

Meer informatie over WPS vind je in de volledige handleiding op de CD.
