BEDIENUNGSANLEITUNG NI-707540 Icidu

Vielen Dank, dass Sie sich für den Kauf dieses 300N Routers. Wenn Sie für einen gemeinsam genutzten Internetzugang mehrere PCs untereinander verbinden wollen, benötigen Sie eine weitere Komponente für die Verbindung zwischen Ihren PCs. Mit diesem Router können Sie einfach und effizient ein drahtloses Netzwerk einrichten.

LIEFERUMFANG

Überprüfen Sie vor dem Start der Installation, ob alle erforderlichen Teile vorhanden sind. Diese Box sollte Folgendes enthalten:

• WLAN-Router 300N
• Netzadapter 12V --- 1A
• CD (enthält das vollständige Handbuch)
• Benutzerhandbuch

TECHNISCHE DATEN

• Niedriger Energieverbrauch, 1,9W
• WLAN-Protokoll 802.11n
• Kompatibel mit IEEE802.11g und IEEE802.11b
• Unterstützt die WEP, WPA/WPA2, TKIP/AES-Verschlüsselung
• IEEE802.1x-Authentifi zierung
• Unterstützt Datenübertragungsraten von 300 Mbps
• 2x Antenne 3dBi
• Radio ON/OFF-Taste
• Webbasiertes Management
• Unterstützt: Dynamic IP (dynamische IP), Static IP (feste IP), PPPoE
• UTP-Anschlüsse: 1 x WAN, 4 x LAN RJ-45
• Integrierter NAT- und DHCP-Server
• Unterstützt: VPN Pass-Through
• Unabhängig vom Betriebssystem

ANWENDUNGSBEREICH

Mit diesem Router können Sie eine drahtlose Breitband-Internetverbindung auf mehreren Computern einrichten. Über eine gemeinsam genutzte Internetverbindung hinaus, können Sie auch ein Netzwerk zwischen mehreren PCs einrichten. Verbinden Sie das ADSL-Modem mit dem WAN-Anschluss am Router und nach einigen Sekunden leuchtet die WAN-LED auf. Sie können nun die PCs anschließen. Sobald die PCs gestartet sind, leuchtet die entsprechende LED auf.

HARDWARE-INSTALLATION

Sobald Sie den Router über den Netzstecker mit dem Stromnetz verbunden haben, leuchtet die Power-LED (Grün) auf und die Status-LEDs (Link/act) blinken einmal auf. Die anderen LEDs (Grün) leuchten auf, sobald einer der UTP-Anschlüsse mit dem Computer verbunden wird. Werden Daten von einem Computer auf einen anderen übertragen, blinken die LEDs.

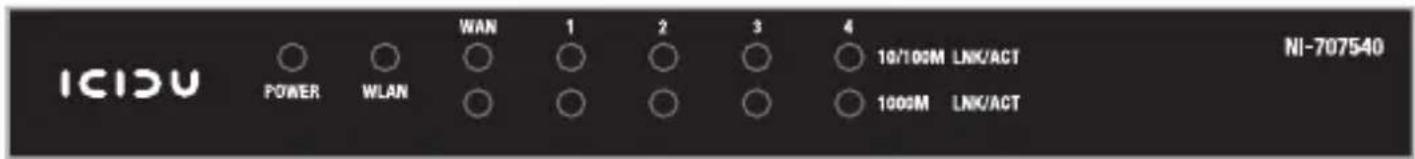

LED-ANZEIGEN

ICIDU POWER WLAN WAN 1 2 3 4 10/100M LNK/ACT 1000M LNK/ACT NI-707540

Name LED-Aktion Beschreibung

PWR Router ist eingeschaltet und korrekt mit Strom versorgt.

AN Wireless WPS-Funktion ist aktiviert.

WUSN Wireless-Netzwerk ist abgeschaltet.

Blinkt Wireless LAN-Aktivität (Übertragung oder den Empfang von Daten).

AN WAN-Port ist angeschlossen.

WAN AUS WAN-Port ist nicht verbunden.

LNK/ACT Blinkt WAN-Aktivität (Übertragung oder den Empfang von Daten).

AN LAN-Port ist angeschlossen. LAN 1-4 AUS LAN-Port ist nicht verbunden.

LNK/ACT Blinkt LAN-Aktivität (Übertragung oder den Empfang von Daten).

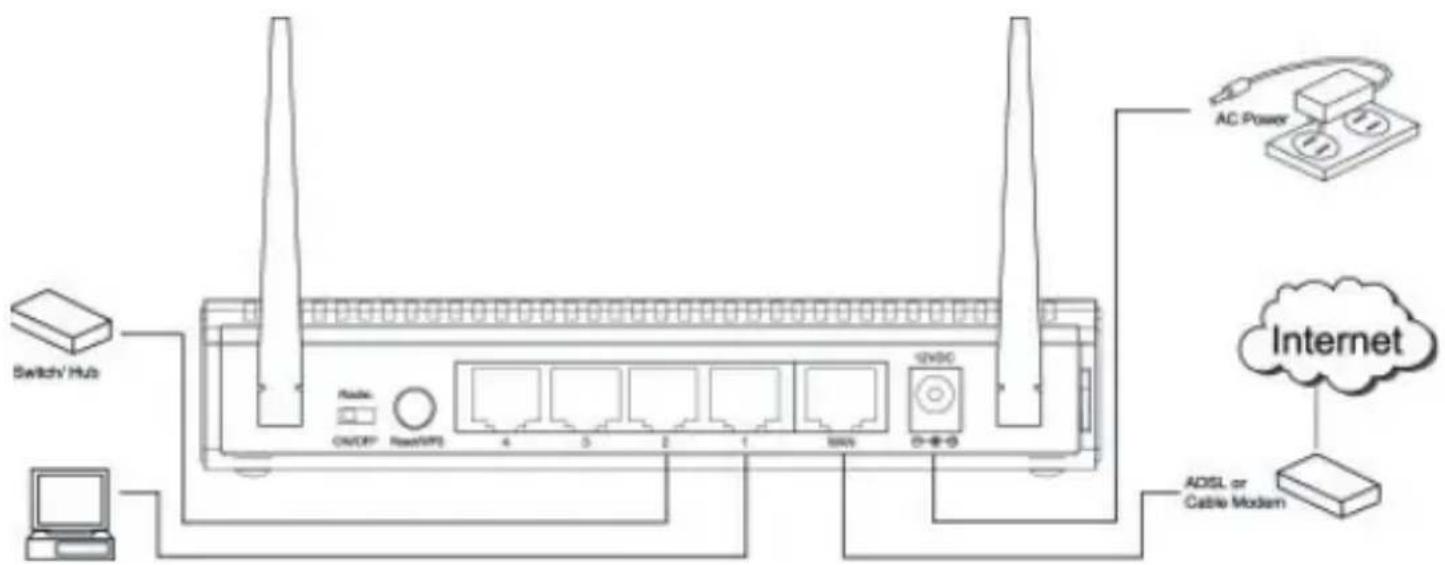

ÜBERBLICK ÜBER DIE ANSCHLÜSSE AN DER RÜCKSEITE DES ROUTERS

ROUTER-KONFIGURATION

Nachdem Sie den Router richtig angeschlossen haben, können Sie ihn konfi gurieren. Bei einigen Anbietern benötigen Sie weitere Informationen, wie z. B. Ihren Benutzernamen und ein Kennwort.

Starten Sie den Internet-Browser und geben Sie die folgende IP-Adresse http://192.168.2.1 in die Adressleiste ein und drücken Sie auf „Enter“.

http://192.168.2.1

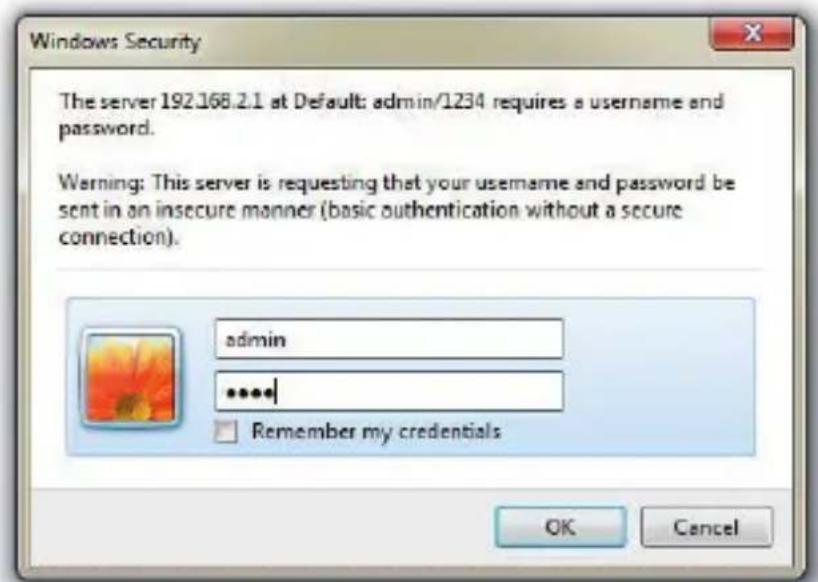

Der folgende Bildschirm wird angezeigt. Um auf den Router zuzugreifen, geben Sie „admin“ als Benutzernamen und „1234“ als Kennwort ein und klicken Sie dann auf „OK“.

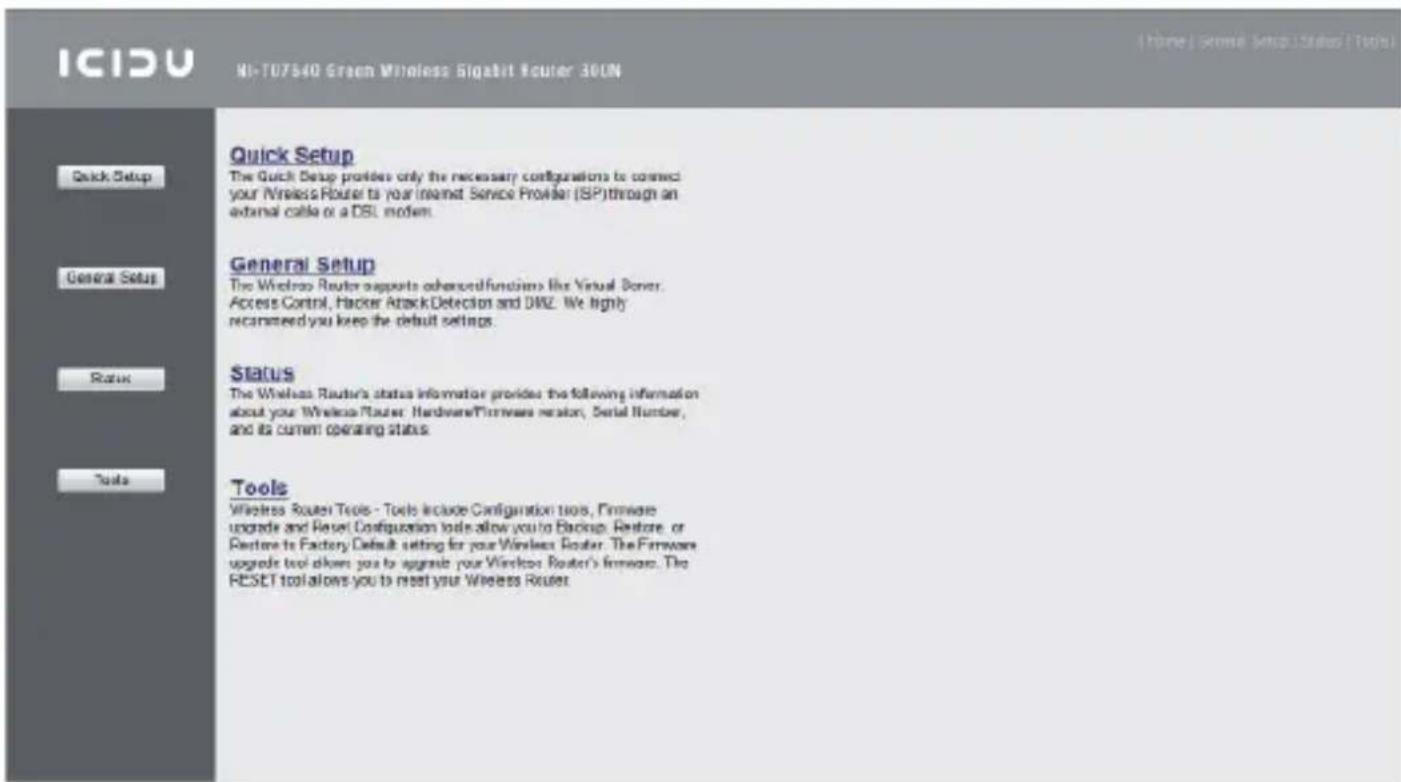

Nachdem Sie auf „OK“ geklickt haben, erscheint der Setup-Bildschirm.

Klicken Sie auf „Quick Setup“ und dann auf „Next“. Wählen Sie Ihre Internetverbindung und, wenn Ihr Anbieter Ihnen einen Benutzernamen und ein Kennwort zugewiesen hat, die für Kabelverbindungen erforderlich sind, wählen Sie die Option „PPPoE“ aus.

Wenn Sie bereits eine ADSL-Verbindung mit einem ADSL- Modem eingerichtet haben, wählen Sie die Option „Cable Modem“. Die IP-Adresse wird automatisch von Ihrem Anbieter zugeordnet und dann vom Router verwendet.

Cable Modem

Wenn Sie „Dynamic IP“ verwenden, klicken Sie auf „Cable Modem“, um direkt zum Bildschirm „Dynamic IP“ zugelangen.

○ Cable Modem

Falls Sie eine PPPoE-Verbindung haben, geben Sie Ihren Benutzernamen im Feld „Account name“ und das von Ihrem Anbieter vergebene Kennwort in das Feld „Password“ ein. Klicken Sie dann auf „OK“.

Zum Ändern der Einstellungen für drahtlose Verbindungen, die auf "Wireless" und klicken Sie auf "Basic Settings".

Wenn Sie hier keine Option verändern wollen, klicken Sie auf „Apply“.

Nachdem Sie auf die Schaltfl äche „Apply“ geklickt haben, kehren Sie zum Bildschirm „Basic Settings“ zurück.

Nun, da der Router eingerichtet ist, ist es wichtig, dass das WLAN-Netz des Routers geschützt wird. Wenn Sie die WLAN-Verbindung des Routers nicht schützen, können alle Personen in Ihrer Reichweite Ihre Internetverbindung nutzen.

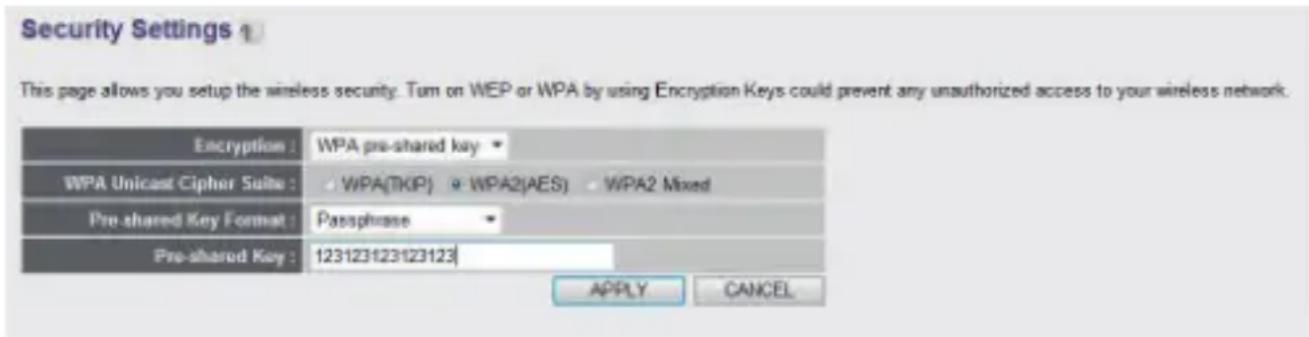

Klicken Sie im Hauptbildschirm des Routers auf die Option „Wireless“ → “Security Settings“. Der folgende Bildschirm wird angezeigt. Aktivieren Sie die Funktion „Enable Wireless Security“.

Wählen Sie WPA2 (AES) für die Sicherheit geben.

Geben Sie im Feld „Pre-Shared“ Ihren eigenen Netzwerkschlüssel ein und notieren Sie sich diesen. Sie bauchen ihn, um eine WLAN-Verbindung zum Router herzustellen.

Nachdem Sie alle Details eingegeben haben, klicken Sie auf „Apply“.

Die nachfolgende Meldung erscheint: “You may press CONTINUE button to continue confi guring other settings or press APPLY button to restart the system to make the changes take effect.” Klicken Sie erneut auf „Apply“, um den Router neu zu starten.

Nutzen Sie diesen freien Platz, um Ihre Router-Einstellungen zu notieren.

WLAN-Einstellungen

SSID : ....

PSK Passphrase

(PSK-Verschlüsselungssatz): ....

HINWEIS

Um Ihren Router bestmöglich, mit all seinen Funktion, nutzen zu können, lesen Sie bitte das vollständige Handbuch auf der CD-ROM durch.

WPS-KONFIGURATION

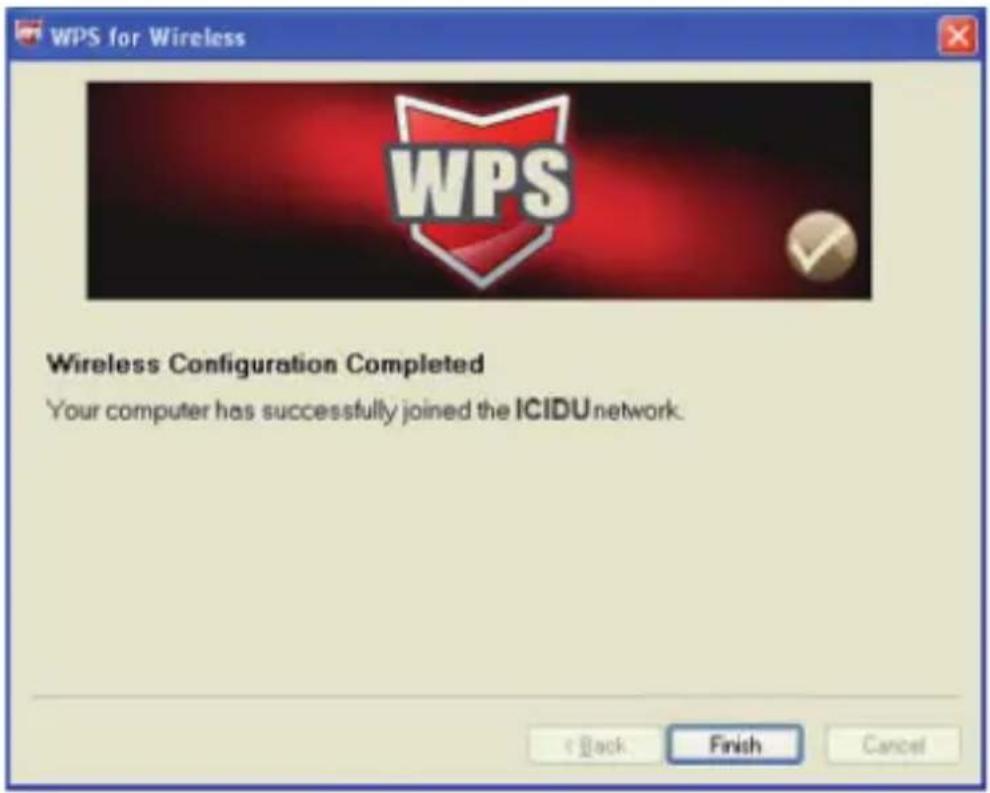

WPS (Wi-Fi Protected Setup)-Funktion ermöglicht es Ihnen, eine neue Wireless-Gerät in ein bestehendes Netzwerk schnell hinzufügen. WPS kann nur verwendet werden, wenn der Router auch diese Funktion unterstützt. Drücken Sie den Knopf am Router und auf dem Adapter und warten, bis der folgende Bildschirm erscheint. Dann klicken Sie auf "Finish".

Die WPS-Verbindung kann auch durch die Verbindung in der Software-Dienstprogramm eingerichtet werden. Dies wird auch ermöglicht es Ihnen, einen PIN-Code zu verwenden. Für weitere Informationen über WPS, lesen Sie bitte das komplette Handbuch auf der CD.
