Produkttyp	Drahtloser Breitband-Router
Modell	NI-707539
Marke	Icidu
Funkstandard	IEEE 802.11b/g/n
Frequenzband	2,4 GHz
Maximale Funkgeschwindigkeit	300 Mbit/s
Stromverbrauch	1,1 W (typisch)
Energiesparen	Bis zu 50 % Energieersparnis
WAN-Verbindungstypen	Kabelmodem, Fest-IP-xDSL, PPPoE, PPTP, L2TP, Telstra Big Pond
Standard-IP-Adresse	192.168.2.1
Standard-Benutzername	admin
Standard-Passwort	1234
Funksicherheit	WEP, WPA (TKIP/AES), WPA2 gemischt, WPS
Erweiterte Funktionen	Virtueller Server, Zugangskontrolle, Hackerangriff-Erkennung, DMZ, NAT, Firewall, QoS
Verwaltungswerkzeuge	Schnelleinrichtung, Backup/Wiederherstellung, Firmware-Upgrade, Auf Werkseinstellungen zurücksetzen
Stromversorgung	DC 5 V, 1 A (typisch)
Antennen	2 externe Antennen
LED-Anzeigen	Strom, WAN, LAN, WLAN
Konformität	FCC Klasse B, CE, RoHS
Betriebstemperatur	0 °C bis 40 °C
Lagertemperatur	-20 °C bis 70 °C
Paketinhalt	Router, Netzteil, Ethernet-Kabel, Handbuch
Länderbeschränkungen	Variiert: siehe Handbuch für Bulgarien, Frankreich, Italien, Luxemburg, Norwegen, Russland

Häufig gestellte Fragen - NI-707539 Icidu

Wie verbinde ich den Icidu NI-707539 mit meinem Modem?

Verbinden Sie ein Ethernet-Kabel von Ihrem Modem mit dem WAN-Anschluss des Routers. Schalten Sie dann den Router ein und verwenden Sie ein weiteres Ethernet-Kabel, um einen Computer mit einem LAN-Anschluss zu verbinden. Öffnen Sie einen Webbrowser und gehen Sie zu 192.168.2.1, um auf die Weboberfläche zuzugreifen.

Was sind der Standard-Benutzername und das Standard-Passwort?

Der Standard-Benutzername ist admin und das Standard-Passwort ist 1234. Es wird empfohlen, diese nach dem ersten Login aus Sicherheitsgründen zu ändern.

Wie kann ich den Namen des drahtlosen Netzwerks (SSID) ändern?

Melden Sie sich in der Weboberfläche des Routers an (192.168.2.1) mit admin/1234. Gehen Sie zu Wireless > Basic Settings und ändern Sie das SSID-Feld. Klicken Sie auf Übernehmen und starten Sie den Router neu, damit die Änderungen wirksam werden.

Wie richte ich die drahtlose Sicherheit auf diesem Router ein?

Gehen Sie zu Wireless > Security Settings. Wählen Sie eine Verschlüsselung wie WPA2-AES. Geben Sie einen Pre-Shared Key (Passwort) Ihrer Wahl ein. Klicken Sie auf Übernehmen. Stellen Sie sicher, dass Ihre Geräte dasselbe Passwort verwenden, um eine Verbindung herzustellen.

Was soll ich tun, wenn ich mein Router-Passwort vergessen habe?

Führen Sie einen Werksreset durch, indem Sie die Reset-Taste (normalerweise auf der Rückseite) bei eingeschaltetem Router etwa 10 Sekunden lang gedrückt halten. Dadurch werden die Standardeinstellungen wiederhergestellt, einschließlich des Passworts (admin/1234).

Wie aktiviere ich WPS (Wi-Fi Protected Setup)?

Melden Sie sich in der Weboberfläche an und navigieren Sie zu Wireless > WPS. Sie können WPS aktivieren und die WPS-Taste am Router drücken oder die PIN-Methode verwenden. Folgen Sie den Anweisungen auf dem Bildschirm.

Wie kann ich die Firmware aktualisieren?

Laden Sie die neueste Firmware von der Icidu-Support-Website herunter. Gehen Sie dann in der Weboberfläche zu Tools > Firmware Upgrade. Wählen Sie die Firmware-Datei aus und klicken Sie auf Upgrade. Schalten Sie das Gerät während des Vorgangs nicht aus.

Was mache ich, wenn meine Internetverbindung nicht funktioniert?

Überprüfen Sie, ob Ihr Modem funktioniert und mit dem WAN-Anschluss verbunden ist. Melden Sie sich dann beim Router an und gehen Sie zu den WAN-Einstellungen. Stellen Sie sicher, dass der Verbindungstyp Ihrem ISP entspricht (z.B. PPPoE mit Benutzername/Passwort). Starten Sie sowohl Modem als auch Router neu.

Kann ich diesen Router zum Spielen oder Streamen verwenden?

Ja, er unterstützt eine drahtlose Geschwindigkeit von bis zu 300 Mbit/s, was für HD-Streaming und Online-Spiele ausreicht. Aktivieren Sie bei Bedarf QoS (Quality of Service), um den Datenverkehr zu priorisieren.

Ist dieser Router mit allen ISPs kompatibel?

Er unterstützt gängige Verbindungstypen wie Dynamic IP (Kabel), PPPoE, PPTP, L2TP und Fest-IP. Es funktioniert mit den meisten DSL-, Kabel- und Glasfasermodems. Fragen Sie bei Ihrem ISP nach, wenn Sie eine spezielle Anforderung haben.

BEDIENUNGSANLEITUNG NI-707539 Icidu

TECHNISCHE SPECIFICATIONS 4

TOEPASSING MOGELIJKHEDEN 4

HARDWARE INSTALLATIE 5

ROUTER CONFIGURATIE 6

WPS 11

CE/FCC 12

G ARANTIE 15

BROADBAND ROUTER

WIRELESS 300N

300 MBPS

TECHNISCHE SPECIFICATIONS

A NWENDUNG SBEREICH 4

HARDWARE-INSTALLATION 5

ROUTER-KONFIGURATION 6

WPS 11

CE/FCC 12

G ARANTIE 15

BROADBAND ROUTER

WIRELESS 300N

300 MBPS

Vielen Dank, dass Sie sich für den Kauf dieses 300N Routers. Wenn Sie für einen gemeinsam genutzten Internetzugang mehrere PCs untereinander verbinden wollen, benötigen Sie eine weitere Komponente für die Verbindung zwischen Ihren PCs. Mit diesem Router können Sie einfach und effizient ein drahtloses Netzwerk einrichten.

L IEF ERUMFANG

Überprüfen Sie vor dem Start der Installation, ob alle erforderlichen Teile vorhanden sind. Diese Box sollte Folgendes enthalten:

• WLAN-Router 300N
• Netzadapter 5V ---1A
• CD (enthält das vollständige Handbuch)
• Benutzerhandbuch

TECHNISCHE DATEN

• Niedriger Energieverbrauch, 1,1W
• WLAN-Protokoll 802.11n
• Kompatibel mit IEEE802.11g und IEEE802.11b
• Unterstützt die WEP, WPA/WPA2, TKIP/AES-Verschlüsselung
• IEEE802.1x-Authentifizierung
• Unterstützt Datenübertragungsraten von 300 Mbps
• 2x Antenne 3dBi
• Radio ON/OFF-Taste
• Webbasiertes Management
• Unterstützt: Dynamic IP (dynamische IP), Static IP (feste IP), PPPoE
• UTP-Anschlüsse: 1 x WAN, 4 x LAN RJ-45
• Integrierter NAT- und DHCP-Server
• Unterstützt: VPN Pass-Through
• Unabhängig vom Betriebssystem

A NWENDUNG SBEREICH

Mit diesem Router können Sie eine drahtlose Breitband-Internetverbindung auf mehreren Computern einrichten. Über eine gemeinsam genutzte Internetverbindung hinaus, können Sie auch ein Netzwerk zwischen mehreren PCs einrichten. Verbinden Sie das ADSL-Modem mit dem WAN-Anschluss am Router und nach einigen Sekunden leuchtet die WAN-LED auf. Sie können nun die PCs anschließen. Sobald die PCs gestartet sind, leuchtet die entsprechende LED auf.

HARDWARE-INSTALLATION

Sobald Sie den Router über den Netzstecker mit dem Stromnetz verbunden haben, leuchtet die Power-LED (Grün) auf und die Status-LEDs (Link/act) blinken einmal auf. Die anderen LEDs (Grün) leuchten auf, sobald einer der UTP-Anschlüsse mit dem Computer verbunden wird. Werden Daten von einem Computer auf einen anderen übertragen, blinken die LEDs.

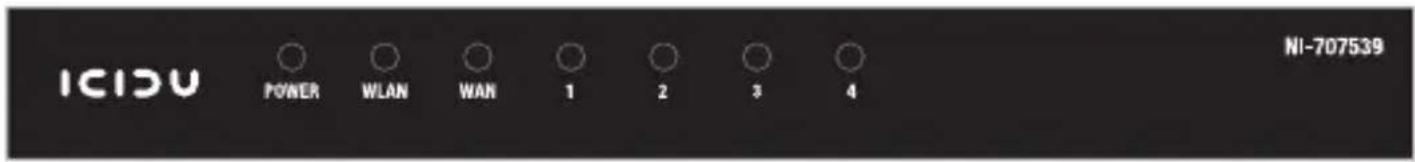

LED-ANZEIGEN

Name LED-Aktion Beschreibung

PWR Router ist eingeschaltet und korrekt mit Strom versorgt.

AN Wireless WPS-Funktion ist aktiviert.

WUSN Wireless-Netzwerk ist abgeschaltet.

Blinkt Wireless LAN-Aktivität (Übertragung oder den Empfang von Daten).

AN WAN-Port ist angeschlossen.

WAN AUS WAN-Port ist nicht verbunden.

LNK/ACT Blinkt WAN-Aktivität (Übertragung oder den Empfang von Daten).

AN LAN-Port ist angeschlossen. LAN 1-4 AUS LAN-Port ist nicht verbunden.

LNK/ACT Blinkt LAN-Aktivität (Übertragung oder den Empfang von Daten).

ÜBERBLICK ÜBER DIE ANSCHLÜSSE AN DER RÜCKSEITE DES ROUTERS

ROUTER-KONFIGURATION

Nachdem Sie den Router richtig angeschlossen haben, können Sie ihn konfigurieren. Bei einigen Anbietern benötigen Sie weitere Informationen, wie z. B. Ihren Benutzernamen und ein Kennwort.

Starten Sie den Internet-Browser und geben Sie die folgende IP-Adresse http://192.168.2.1 in die Adressleiste ein und drücken Sie auf „Enter“.

Der folgende Bildschirm wird angezeigt. Um auf den Router zuzugreifen, geben Sie „admin“ als Benutzernamen und „1234“ als Kennwort ein und klicken Sie dann auf „OK“.

Nachdem Sie auf „OK“ geklickt haben, erscheint der Setup-Bildschirm.

Klicken Sie auf „Quick Setup“ und dann auf „Next“. Wählen Sie Ihre Internetverbindung und, wenn Ihr Anbieter Ihnen einen Benutzernamen und ein Kennwort zugewiesen hat, die für Kabelverbindungen erforderlich sind, wählen Sie die Option „PPPoE“ aus.

Wenn Sie bereits eine ADSL-Verbindung mit einem ADSL- Modem eingerichtet haben, wählen Sie die Option „Cable Modem“. Die IP-Adresse wird automatisch von Ihrem Anbieter zugeordnet und dann vom Router verwendet.

Cable Modem

Wenn Sie „Dynamic IP“ verwenden, klicken Sie auf „Cable Modem“, um direkt zum Bildschirm „Dynamic IP“ zugelangen.

O Cable Modem

Falls Sie eine PPPoE-Verbindung haben, geben Sie Ihren Benutzernamen im Feld „Account name“ und das von Ihrem Anbieter vergebene Kennwort in das Feld „Password“ ein. Klicken Sie dann auf „OK“.

3. IP Address Info ?

PPPoE

Zum Ändern der Einstellungen für drahtlose Verbindungen, die auf "Wireless" und klicken Sie auf "Basic Settings".

Wenn Sie hier keine Option verändern wollen, klicken Sie auf „Apply“.

Nachdem Sie auf die Schaltfläche „Apply“ geklickt haben, kehren Sie zum Bildschirm „Basic Settings“ zurück.

Nun, da der Router eingerichtet ist, ist es wichtig, dass das WLAN-Netz des Routers geschützt wird. Wenn Sie die WLAN-Verbindung des Routers nicht schützen, können alle Personen in Ihrer Reichweite Ihre Internetverbindung nutzen.

Klicken Sie im Hauptbildschirm des Routers auf die Option „Wireless“ → “Security Settings“. Der folgende Bildschirm wird angezeigt. Aktivieren Sie die Funktion „Enable Wireless Security“.

Wählen Sie WPA2 (AES) für die Sicherheit geben.

Geben Sie im Feld „Pre-Shared“ Ihren eigenen Netzwerkschlüssel ein und notieren Sie sich diesen. Sie bauchen ihn, um eine WLAN-Verbindung zum Router herzustellen.

Nachdem Sie alle Details eingegeben haben, klicken Sie auf „Apply“.

Die nachfolgende Meldung erscheint: “You may press CONTINUE button to continue configuring other settings or press APPLY button to restart the system to make the changes take effect.” Klicken Sie erneut auf „Apply“, um den Router neu zu starten.

Nutzen Sie diesen freien Platz, um Ihre Router-Einstellungen zu notieren.

WLAN-Einstellungen

SSID : ....

PSK Passphrase

(PSK-Verschlüsselungssatz): ....

HINWEIS

Um Ihren Router bestmöglich, mit all seinen Funktion, nutzen zu können, lesen Sie bitte das vollständige Handbuch auf der CD-ROM durch.

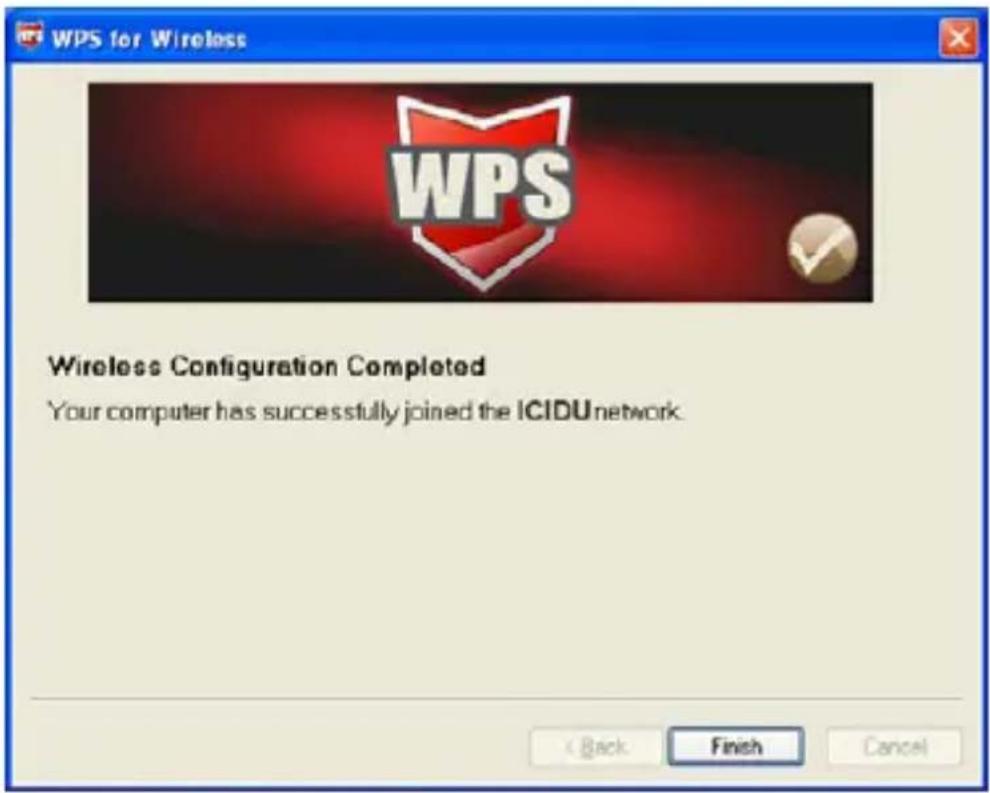

WPS-KONFIGURATION

WPS (Wi-Fi Protected Setup)-Funktion ermöglicht es Ihnen, eine neue Wireless-Gerät in ein bestehendes Netzwerk schnell hinzufügen. WPS kann nur verwendet werden, wenn der Router auch diese Funktion unterstützt. Drücken Sie den Knopf am Router und auf dem Adapter und warten, bis der folgende Bildschirm erscheint. Dann klicken Sie auf "Finish".

Die WPS-Verbindung kann auch durch die Verbindung in der Software-Dienstprogramm eingerichtet werden. Dies wird auch ermöglicht es Ihnen, einen PIN-Code zu verwenden. Für weitere Informationen über WPS, lesen Sie bitte das komplette Handbuch auf der CD.

CE MARK WARNING

Sofern nichts anderes angegeben ist, gilt für alle unter dem Namen ICIDU verkauften. Produkte eine 10 jährige Garantie. Für die mitgelieferte Software und die mitgelieferten aufl adbaren Akkus werden keine Garantie und kein Support geliefert. Ansprüche im Rahmen der Garantie können nur über den Händler geltend gemacht werden, bei dem Sie das Produkt gekauft haben. Die technischen Daten können ohne vorherige Ankündigung geändert werden. Alle ICIDU-Produkte erfüllen die aktuellen europäischen Sicherheits- und Umweltbestimmungen und Gesetze. Weitere Einzelheiten fi nden Sie auf unserer Website: www.icidu.com

ICIDU ist ein eingetragenes Warenzeichen. Alle anderen Markennamen und damit verbundenen Rechte bleiben Eigentum ihres rechtmäßigen Besitzers.

Alle Rechte ausdrücklich vorbehalten
