NI-707538 - Router Icidu - Gratis gebruiksaanwijzing en handleiding

Type product	Draadloze router
Merk	Icidu
Model	NI-707538
Draadloze standaard	802.11n (Wi-Fi 4)
Frequentieband	2,4 GHz
Maximale draadloze snelheid	300 Mbps
Poorten	4 x LAN (10/100 Mbps), 1 x WAN (10/100 Mbps)
Antennes	2 x externe vaste antennes
Beveiliging	WEP, WPA/WPA2-PSK
Afmetingen (bij benadering)	150 x 100 x 30 mm
Gewicht (bij benadering)	200 g
Voeding	12V DC, 1A (via AC-adapter)
Stroomverbruik	6 W (max)
Belangrijkste functies	Internet delen, NAT, DHCP, firewall, QoS, VPN-passthrough
Installatie	Webgebaseerde interface (http://192.168.1.1)
Reiniging	Afnemen met een droge, zachte doek. Gebruik geen vloeistoffen of oplosmiddelen.
Veiligheid	Gebruik alleen de meegeleverde voedingsadapter; uit de buurt houden van water en warmtebronnen.
Repareerbaarheid	Geen onderdelen die door de gebruiker kunnen worden onderhouden; neem contact op met een geautoriseerd servicecentrum voor reparaties.
Reserveonderdelen	Voedingsadapter en vervangende antennes verkrijgbaar bij de fabrikant.
Algemene informatie	Compatibel met Windows, macOS, Linux. Eenvoudige installatiewizard.

Veelgestelde vragen - NI-707538 Icidu

Hoe reset ik de Icidu NI-707538 router naar de fabrieksinstellingen?

Zoek de resetknop op het achterpaneel. Houd deze ongeveer 10 seconden ingedrukt met een paperclip totdat de power-LED knippert. Laat los en wacht tot de router opnieuw opstart.

Wat is het standaard IP-adres om de routerinstellingen te openen?

Het standaard IP-adres is 192.168.1.1. Typ dit in de adresbalk van uw browser. Standaard inloggegevens zijn meestal admin/admin of admin/wachtwoord.

Hoe kan ik het Wi-Fi-wachtwoord op de NI-707538 wijzigen?

Log in op de webinterface, ga naar Draadloze instellingen en wijzig de pre-shared key. Sla de instellingen op en start opnieuw op indien gevraagd.

Waarom werkt mijn internet niet na de installatie?

Zorg ervoor dat de WAN-kabel correct is aangesloten. Controleer of uw ISP PPPoE of statische IP-instellingen vereist onder WAN-instellingen. Start zowel de modem als de router opnieuw op.

Kan ik de NI-707538 als range extender gebruiken?

Dit model heeft geen speciale range extender-modus. U kunt het echter configureren als draadloze brug of toegangspunt via geavanceerde instellingen indien ondersteund.

Hoe werk ik de firmware bij?

Download de nieuwste firmware van de ondersteuningswebsite van Icidu. Log in op de router, ga naar Systeemhulpmiddelen > Firmware-upgrade, selecteer het bestand en klik op upgraden. Schakel de stroom niet uit tijdens het bijwerken.

Wat moet ik doen als ik het inlogwachtwoord van de router ben vergeten?

U moet een fabrieksreset uitvoeren zoals hierboven beschreven. Hiermee worden alle aangepaste instellingen gewist en worden de standaard inloggegevens hersteld.

Is de NI-707538 compatibel met alle internetproviders?

Het werkt met de meeste DSL-, kabel- of glasvezel-ISP's die standaard Ethernet WAN gebruiken. Sommige providers vereisen mogelijk specifieke VLAN- of PPPoE-instellingen.

Hoe kan ik het draadloze bereik verbeteren?

Plaats de router centraal, uit de buurt van obstakels. Vermijd interferentie van magnetrons of draadloze telefoons. U kunt antennes ook verticaal of horizontaal afstellen.

Wat doet de WPS-knop?

WPS maakt snelle verbinding met apparaten die dit ondersteunen. Druk op de WPS-knop op de router en druk vervolgens binnen 2 minuten op de WPS-knop op uw apparaat om automatisch verbinding te maken.

GEBRUIKSAANWIJZING NI-707538 Icidu

Allereerst hartelijk dank voor de aanschaf van de ICIDU 150N router. Als je meerdere pc's met elkaar wilt verbinden, en samen van het internet gebruik wilt maken moeten we een apart component hebben dat de pc's met elkaar verbindt. Met deze router kunt u snel en eenvoudig een netwerk opzetten.

INHOUD VAN DE VERPAKKING

Voor je met de installatie begint controleer of alle benodigde onderdelen aanwezig zijn. In de verpakking dient aanwezig te zijn:

• 4 poorts draadloze router 150N
• Power adapter 5V --- 1A
• CD met full manual
• Handleiding

TECHNISCHE SPECIFICATIES

• Laag energieverbruik, 1,1W
• 802.11n wireless protocol
• Compatibel met IEEE802.11g en IEEE802.11b
• Ondersteunt WEP, WPA/WPA2, TKIP/AES encryptie
• IEEE802.1x authentifi catie
• 150 Mbps data overdracht
• 1x Antenne 2 dBi
• Radio aan / uit knop
• Web-based configuration
• Ondersteunt: Dynamic IP, Static IP, PPPoE
• 1 x WAN, 4 x LAN RJ-45 UTP poorten
• Ingebouwde NAT en DHCP server,
• Ondersteunt: VPN pass through
• Besturingssysteem onafhankelijk

TOEPASSINGMOGELIJKHEDEN

Met deze router kun je meerdere computers eenvoudig draadloos toegang geven tot je breedband internet verbinding. Naast het delen van de internetverbinding kun je ook een netwerk opzetten tussen verschillende PC's. Sluit het ADSL modem aan op de WAN poort van de router, na enkele seconde zal de WAN LED gaan branden. Nu kun je de pc's aansluiten. wanneer de pc's opgestart zijn, zullen ook de desbetreffende LED's gaan branden.

HARDWARE INSTALLATIE

Zodra je de router op de voedingsadapter hebt aangesloten, gaat de power LED (Groen) branden en zullen link/act LED's eenmaal oplichten. De andere LED's (Groen) zullen gaan branden zodra een van de UTP poorten zijn aangesloten op de computer. Wanneer er data verstuurd wordt van een computer naar een andere computer zullen de LED's gaan knipperen.

LED AANDUIDING

PAR Router is aangesloten en werkt correct

Aan Draadloze WPS-functie is ingeschakeld.

WltADraadloos netwerk is uitgeschakeld.

Knipperen Draadloze LAN-activiteit (het overbrengen of ontvangen van gegevens).

Aan WAN-poort is aangesloten.

WAN

Uit WAN-poort is niet verbonden.

LNK/ACT

Knipperen WAN-activiteit (het overbrengen of ontvangen van gegevens).

Aan LAN-poort is aangesloten.

LAN 1-4

Uit LAN-poort is niet aangesloten.

LNK/ACT

Knipperen LAN-activiteit (het overbrengen of ontvangen van gegevens).

OVERZICHT VAN AANSLUITINGEN ACHTERZIJDE ROUTER

©

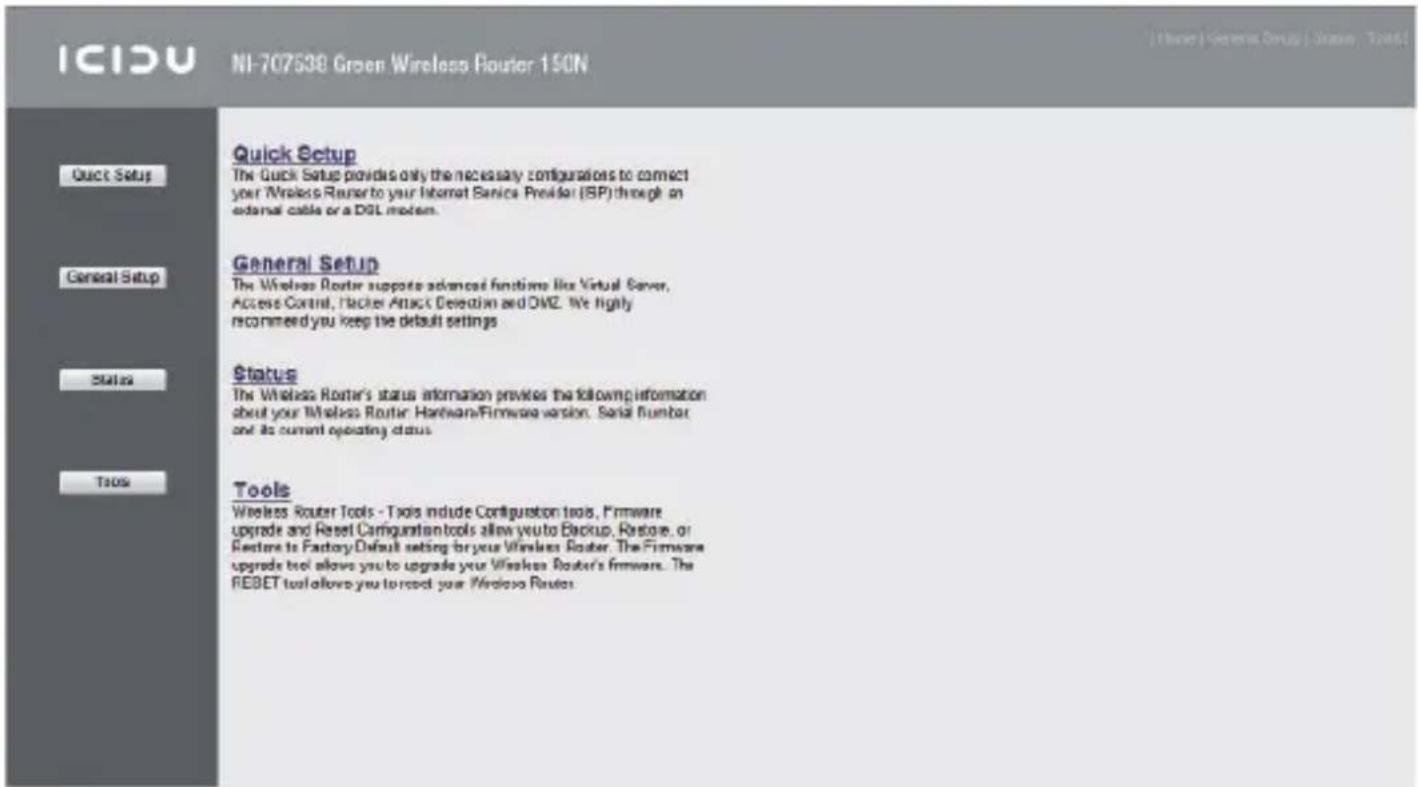

Klik op “Quick Setup” en klik hierna op “Next”. Maak de keuze van je Internet connectie, en wanneer je van de provider een gebruikersnaam en wachtwoord hebt gekregen, zoals bijvoorbeeld bij kabelaansluitingen, kies je voor de optie PPPoE.

Heb je al een ADSL aansluiting met een ADSL modem kies dan voor "Cable Modem" het IP adres wordt dan automatisch door de provider toegewezen en de router vertaalt dit dan weer.

Cable Modem

Wanneer je over een PPPoE verbinding beschikt vul je bij de “Account name” je gebruikersnaam in en in het veld “Password” het wachtwoord zoals je van de provider hebt gekregen. Klik hierna op “OK”

Voor het veranderen van de draadloze instellingen, ga naar "Wireless" en klik dan op "Basic Settings"

Als je niets wilt wijzigen klik je op "Next"

Wanneer je op "Apply" klikt kom je weer terug in het "Basic Settings".

Nu de router is ingesteld is het belangrijk dat de wireless functie van de router wordt beveiligd, wanneer je dit niet doet dan kunnen personen in de omgeving gebruik maken van jouw internet verbinding.

In het hoofdscherm van de router klik je op de optie

“Wireless” → “Security Settings” je ziet het volgende scherm. Schakel de functie “Enable Wireless Security” in.

Bij security type kiezen we voor WPA2 (AES)

Vul bij de functie “Pre-Shared Key” je eigen netwerksleutel in, noteer deze netwerksleutel, je hebt deze nodig om met een wireless client verbinding te maken met de router.

Als de gegevens zijn ingevuld klik je op "Apply"

Je krijgt nu de melding: "You may press CONTINUE button to continue confi guring other settings or press APPLY button to restart the system to make the changes take effect. Klik nu nogmaals op "Apply" om de router te herstarten.

Noteer hier de instellingen van je router.

WIRELESS SETTINGS

SSID : ....

Om optimaal gebruik te maken van je router verwijzen we je naar de volledige handleiding die zich op CD-ROM bevindt.

WPS CONFIGURATIE

WPS (Wi-Fi Protected Setup) stelt je in staat om snel een apparaat aan een besta- and network toe te voegen. WPS kan alleen worden gebruikt als dit ook door de router wordt ondersteund.

Druk op de WPS knop op de router en op de WPS knop op de adapter en wacht to het volgende scherm verschijnt. Klik dan op "Finish".

De WPS verbinding kan ook tot stand worden gebracht vanuit de software utility. Op deze manier kun je ook een PIN code instellen.

Meer informatie over WPS vind je in de volledige handleiding op de CD.

CE MARK WARNING

Voor alle artikelen die gevoerd worden onder de naam ICIDU geldt een garantietermijn van 10 jaar, tenzij anders vermeld. Op meegeleverde software en oplaadbare batterijen geven wij geen support of garantie. Afhandeling van garantie vindt alleen plaats via de dealer waar het betreffende artikel is gekocht.

Specifi caties kunnen zonder berichtgeving worden gewijzigd. Alle ICIDU producten voldoen aan geldende Europese normeringen en wetgeving inzake veiligheid en milieu. Voor meer details, bezoek onze website www.icidu.com

ICIDU is een geregistreerde merknaam. Alle andere merknamen en daaraan verbonden rechten zijn en blijven eigendom van de rechtmatige eigenaar.

Alle rechten worden uitdrukkelijk voorbehouden

COMMUNICATION SUPPORT

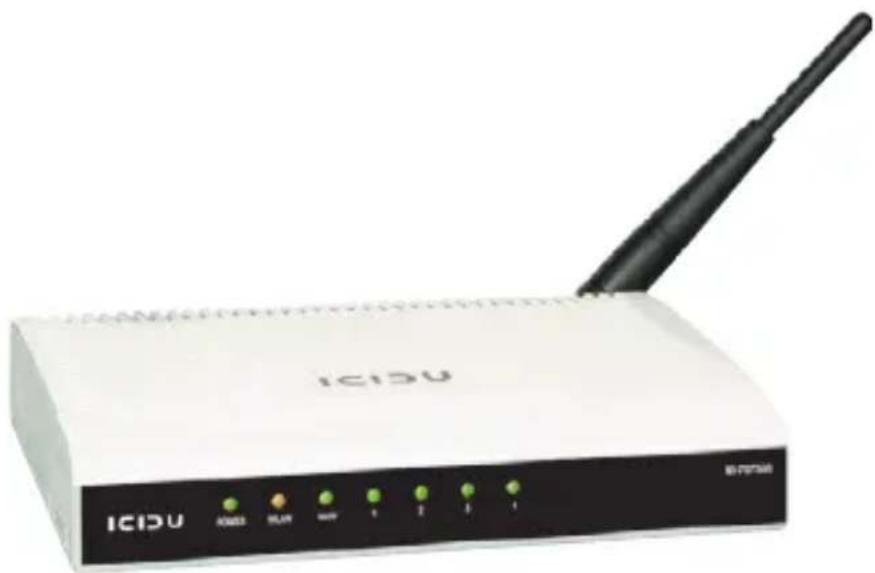

BROADBAND ROUTER

WIRELESS 150N

150 MBPS
