Nl-707547 - Router Icidu - Gratis gebruiksaanwijzing en handleiding

Merk	Icidu
Model	Nl-707547
Type product	Router
Afmetingen (B x D x H)	200 x 150 x 30 mm
Gewicht	300 g
Stroomvoorziening	AC-adapter 9V / 1A
Draadloze standaard	IEEE 802.11 b/g/n
Frequentieband	2,4 GHz
Maximale snelheid	300 Mbps
Ethernet-poorten	4x LAN 10/100 Mbps, 1x WAN 10/100 Mbps
Antennes	2 externe, niet-verwijderbaar
Beveiliging	WPA2-PSK, WPA-PSK, WEP
Firewall	NAT, SPI
DHCP-server	Ja
Ondersteunde protocollen	TCP/IP, PPTP, L2TP
Beheer	Webinterface, WPS-knop
Ouderlijk toezicht	Ja, via webinterface
LED-indicatoren	Power, WAN, LAN 1-4, WLAN
Koeling	Passief (geen ventilator)
Geschikt voor	Thuisgebruik, klein kantoor
Inhoud verpakking	Router, netvoeding, netwerkkabel, handleiding
Garantie	2 jaar

Veelgestelde vragen - Nl-707547 Icidu

Hoe zet ik de router aan?

Sluit de netvoeding aan op de router en steek de stekker in het stopcontact. Druk op de aan/uit-knop als die aanwezig is; anders start de router automatisch.

Hoe stel ik de router in voor internet?

Verbind de WAN-poort van de router met je modem via een netwerkkabel. Ga naar de webinterface (standaard IP 192.168.1.1) en volg de wizard voor internetverbinding.

Wat is het standaard wachtwoord van de router?

De standaard inloggegevens zijn gebruikersnaam 'admin' en wachtwoord 'admin' of leeg. Deze vind je ook op het stickertje onder de router.

Hoe reset ik de router naar fabrieksinstellingen?

Gebruik een paperclip om de resetknop aan de achterzijde 10 seconden ingedrukt te houden terwijl de router aan staat. Laat los; de router start opnieuw met fabrieksinstellingen.

Kan ik het WiFi-wachtwoord wijzigen?

Ja, log in op de webinterface, ga naar 'Draadloos' of 'WiFi' en stel een nieuw netwerkwachtwoord in onder beveiligingsinstellingen.

Hoeveel apparaten kan ik tegelijk aansluiten?

De router ondersteunt tot ongeveer 20-30 gelijktijdige verbindingen, afhankelijk van het netwerkverkeer.

Wat is het bereik van de WiFi?

Binnen bereik ongeveer 30-50 meter, afhankelijk van muren en storingen. Voor grotere afstanden overweeg een WiFi-versterker.

Hoe werk ik de firmware bij?

Download de nieuwste firmware van de Icidu-website. Log in op de webinterface, ga naar 'Systeem' of 'Firmware-upgrade' en upload het bestand.

Mijn internet is traag, wat kan ik doen?

Controleer of de router goed staat (geen obstakels) en of er veel apparaten verbonden zijn. Probeer het kanaal te wijzigen in de WiFi-instellingen of reset de router.

Is de router geschikt voor glasvezel?

Ja, mits je modem van de provider de glasvezel omzet naar Ethernet. Sluit de modem aan op de WAN-poort van de router.

GEBRUIKSAANWIJZING Nl-707547 Icidu

Allereerst hartelijk dank voor de aanschaf van de 300N draadloze repeater. Met deze draadloze repeater vergroot u eenvoudig het bereik van uw bestaande draadloze netwerk. Ideaal wanneer uw draadloze signaal wordt beperkt door storende factoren zoals betonnen muren. Deze repeater kan met het omzetten van de selectieknop ook als draadloos Access Point of als Draadloze cliënt adapter ingezet worden.

• INHOUD VAN DE VERPAKKING
• TECHNISCHE SPECIFICATIE
• TOEPASSINGSMOGELIJKHEDEN
• HARDWARE INSTALLATIE
• VERBINDING MAKEN
• WPS
• LED AANDUIDING
• APPARAAT RESETTEN
• GARANTIE

INHOUD VAN DE VERPAKKING

Controleer voor je met de installatie begint of alle benodigde onderdelen aanwezig zijn. In de verpakking dient aanwezig te zijn:

• 300N Draadloze repeater
• Handleiding
• CD met 13 talige handleidingen en volledige Engelstalige handleiding
• Aanschaft tip: LAN Kabel

TECHNISCHE SPECIFICATIES

• In te stellen als draadloze repeater, draadloze cliënt of Access point
• Laag energieverbruik, 1,8W
• 802.11n draadloos protocol
• Compatibel met IEEE802.11g en IEE802.11b
• Ondersteunt WEP, WPA/WPA2, TKIP/AES encryptie
• IEEE802.1x authenticatie
• 300 Mbps data overdracht
• 2x Interne antenne (2T2R)
• Web-based configuratie
• WPS
• Aan / uit knop
• Besturingssysteem onafhankelijk

TOEPASSINGSMOGELIJKHEDEN

DRAADLOZE REPEATER

Vergroot het bereik van een bestaand draadloos netwerk. In de repeater modus zal het apparaat contact maken met een bestaand netwerk en de informatie doorsturen van cliënt naar router. Deel bestanden en internetverbinding op plaatsen waar de router geen bereik heeft.

Verbind de repeater direct aan een modem of router om draadloze netwerk functionaliteit toe te voegen.

DRAADLOZE CLIËNT

Verbind netwerkapparaten zoals een PC, maar ook nieuwe generatie DVD spelers en televisies met een bestaand netwerk en maak gebruik van additionele internetfuncties.

HARDWARE INSTALLATIE

1 Zet het apparaat in de gewenste stand:

AP – Werkt als een draadloos Access point Repeater – Werkt als een draadloze repeater Cliënt – Werkt als een draadloze netwerk cliënt

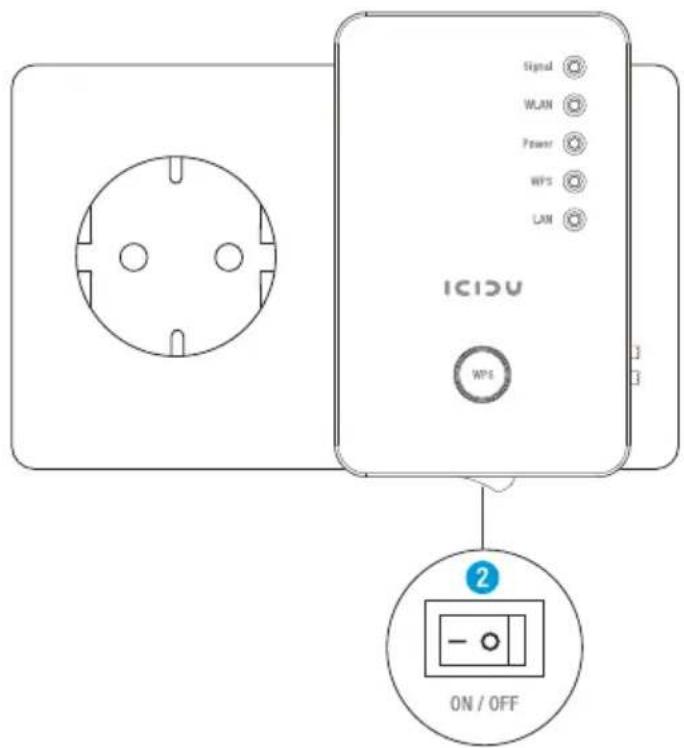

2 Sluit de draadloze repeater aan op het lichtnet en zet deze aan met de aan / uit knop.

VERBINDING MAKEN

WEB INTERFACE

Om de uitgebreide instellingen voor de repeater te kunnen gebruiken, adviseren we om via de web interface in te loggen. Verbind de repeater met een LAN kabel aan een PC of notebook. Zorg er voor dat de computer ingesteld is op IP ontvangen. (Automatisch een IP adres ontvangen van een DHCP server)

http://192.168.2.254

Open een web browser en vul 'http://repeater' of '192.168.2.254' in bij de adresbalk.

De repeater zal vragen om een gebruikersnaam en wachtwoord.

Gebruiker: admin

Wachtwoord: 1234

Nadat je op "OK" hebt geklikt, kom je terecht in de snelle installatie van de draadloze repeater. Volg de instructies en instellingen op het scherm. De snelle installatie is verschillend afhankelijk in welke stand de draadloze repeater gezet wordt.

Wanneer de repeater in de gewenste modus is ingesteld, houd deze dan 5 minuten aan. Daarna kan de repeater uitgezet worden en op een andere plaats in het lichtnet worden geplaatst. De instellingen zullen weer van kracht zijn.

Lees voor uitgebreide informatie de volledige Engelse handleiding op de CD.

WPS

Maak verbinding met een draadloze breedband router of access point via de WPS knop.

1) Houd de WPS knop van de repeater 2 seconden ingedrukt
2) De "WPS" LED gaat knipperen
3) Druk de WPS knop van de router of Access point waarmee u wilt verbinden binnen 2 minuten in.

Wanneer de repeater in de gewenste modus is ingesteld, houd deze dan 5 minuten aan.

Daarna kan de repeater uitgezet worden en op een andere plek in het lichtnet geplaatst worden.

De instellingen zullen weer van kracht zijn.

LED	Kleur LED status Omschrijving
Signal	Amber Aan Goed signaal ontvangst (sterkte 100%~50%)Knippert Normaal signaalLangzaam knipperen (50%~25%)Slecht signaalSnel knopperen (<25%)Uit Buiten bereik, niet verbonden of LED uit modus.
WLAN	Groen Knippert Verbind met een draadloze router of Access point,draadloze functie is actief. (verzend of ontvangt data)Uit Draadloos netwerk is uitgeschakeld of LED uit modus.
Power	Groen Aan Apparaat is ingeschakeldIn LED modus is alleen de Power led aan.Knippert Klaar voor “reset naar fabrieksinstellingen”Uit Apparaat is uitgeschakeld
WPS	Groen Aan Wanneer WPS verbinding succesvol is, houd hetapparaat aan voor 5 minuten.Knippert WPS in aanvraag of wacht op een ander WPSapparaat.Uit Geen WPS in aanvraag of LED uit modus.
LAN	Groen Aan LAN poort is verbonden.Knippert LAN poort is actief. (gegevens worden uitgewisseld)Uit LAN poort is niet aangesloten of LED uit modus.

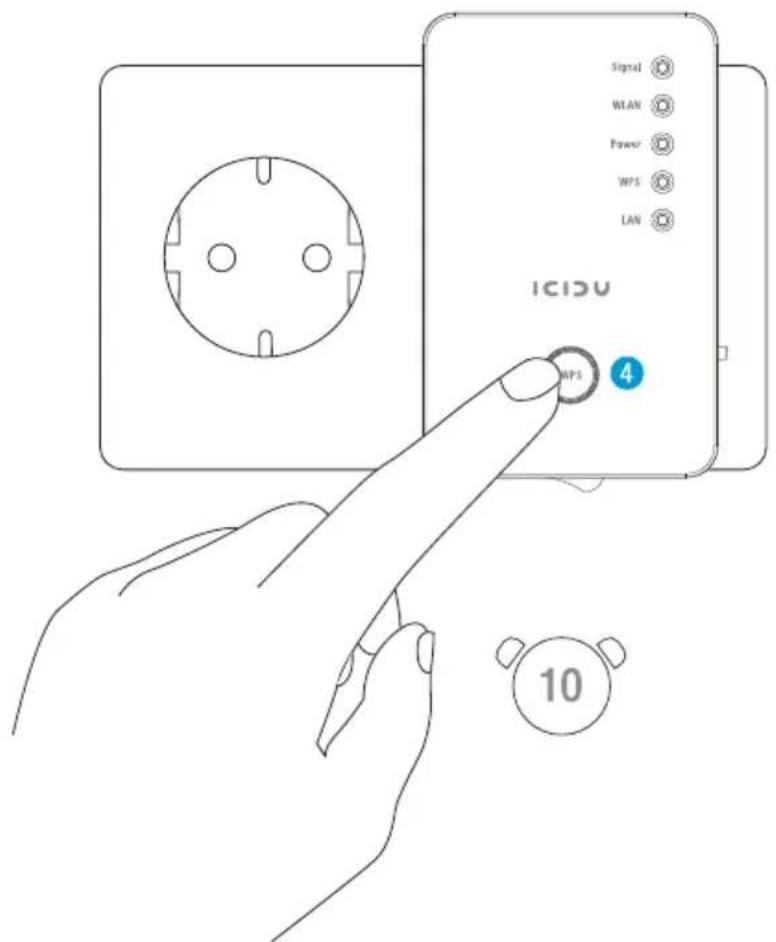

APPARAAT RESETTEN

De draadloze repeater kan eenvoudig terug gezet worden naar de fabrieksinstellingen.

Druk hiervoor de WPS knop in en houd deze 10 seconden ingedrukt. De fabrieksinstellingen zullen hierna hersteld zijn.

CE MARK WARNING

Voor alle artikelen die gevoerd worden onder de naam ICIDU geldt een garantietermijn van 10 jaar, tenzij anders vermeld. Op meegeleverde software en oplaadbare batterijen geven wij geen support of garantie. Afhandeling van garantie vindt alleen plaats via de dealer waar het betreffende artikel is gekocht.

Specificaties kunnen zonder berichtgeving worden gewijzigd. Alle ICIDU producten voldoen aan geldende Europese normeringen en wetgeving inzake veiligheid en milieu. Voor meer details, bezoek onze website www.icidu.com.

ICIDU is een geregistreerde merknaam. Alle andere merknamen en daaraan verbonden rechten zijn en blijven eigendom van de rechtmatige eigenaar.

Alle rechten worden uitdrukkelijk voorbehouden
