Merk	Husqvarna
Model	HEDGE TRIMMER
Producttype	Heggenschaaraccessoire voor bosmaaier/trimmer
Hoofdgebruik	Knippen van hagen en struiken in parken en grote terreinen
Opening tussen de messen	23 mm
Aantal stelschroeven	4
Speling tussen de messen (max)	0,10 mm
Frequentie van spelingafstelling	Elke 20 bedrijfsuren
Smering van de messenbalken	Bij elk gebruik met motorolie
Smering van de tandwielkast	Elke 20 uur, 4-5 pompen hogedruksmeervet injector
Smering van de aandrijfas	Elke 30 uur met vet
Vereiste veiligheidsuitrusting	Laarzen, stevige kleding, gehoor- en oogbescherming, beschermende handschoenen
Veiligheidsafstand	15 m van personen
Mesbeschermer	Aanbrengen wanneer de machine niet wordt gebruikt
Reserveonderdelen	Alleen originele Husqvarna onderdelen gebruiken
Compatibiliteit	Goedgekeurde Husqvarna bosmaaiers/trimmers (zie machinehandleiding)
Inclusief handleiding	Gebruiksaanwijzing voor heggenschaaraccessoire

Veelgestelde vragen - HEDGE TRIMMER HUSQVARNA

Welke beschermingsuitrusting moet ik dragen bij gebruik van de Husqvarna heggenschaar?

Het is verplicht om laarzen, stevige kleding (lange broek), gehoor- en oogbescherming en beschermende handschoenen te dragen. Personen met lang haar moeten het vastbinden. Vermijd loszittende kleding en sieraden.

Hoe stel ik de speling tussen de messen van de heggenschaar af?

Draai de 4 borgmoeren (B) en 4 stelschroeven (A) los. Klem de heggenschaar in een bankschroef. Steek een kruiskopschroevendraaier in de aandrijfas en draai deze. Draai de schroef het dichtst bij de behuizing tot de rotatie moeilijk wordt, draai dan een kwartslag terug. Draai de borgmoer vast. Herhaal voor de andere schroeven. De speling moet minder dan 0,10 mm zijn.

Hoe vaak moeten de messenbalken worden gesmeerd?

De messenbalken moeten bij elk gebruik worden gesmeerd met gewone motorolie. Daarnaast elke 20 bedrijfsuren 4-5 pompen hogedruksmeervet op de smeerkoppelingen van de behuizing.

Wat is de veiligheidsafstand rond de machine tijdens gebruik?

Laat niemand binnen 15 meter komen tijdens het werk. Sta nooit toe dat kinderen de machine gebruiken.

Kan ik de heggenschaar op een ladder of op hoogte gebruiken?

Nee, het is ten strengste verboden om op een ladder of andere verhoogde positie te werken. Gebruik de machine altijd vanaf de grond met een stabiele houding.

Wat te doen als de heggenschaar een object raakt of abnormaal trilt?

Stop onmiddellijk de machine, koppel de ontstekingskabel los van de bougie en controleer op schade. Herstel eventuele defecten voordat u het apparaat opnieuw gebruikt.

Welke voorzorgsmaatregelen moet ik nemen voordat ik de heggenschaar start?

Inspecteer het werkgebied en verwijder voorwerpen die weggeslingerd kunnen worden. Controleer de montage van het accessoire, de staat van de messen (geen scheuren of stompheid), het vastdraaien van de schroeven, de smering van de tandwielkast en de werking van het stationair toerental. Zorg ervoor dat de handgreep en het veiligheidssysteem goed werken.

Hoe onderhoud ik de demonteerbare transmissiebuis?

Het uiteinde van de aandrijfas in de onderste buis moet van binnen worden gesmeerd met vet om de 30 gebruiksuren. Regelmatig smeren voorkomt vastlopen van de gleuven.

Welk type takken kan ik met deze heggenschaar knippen?

De opening tussen de messen is 23 mm. De maximale takdikte hangt af van de hardheid. Begin altijd met knippen met de motor op minstens half gas om blokkering van de messen te voorkomen.

Waar vind ik reserveonderdelen voor de Husqvarna heggenschaar?

Gebruik alleen originele Husqvarna onderdelen voor reparaties. Raadpleeg de gebruiksaanwijzing of een erkende dealer voor referenties.

GEBRUIKSAANWIJZING HEDGE TRIMMER HUSQVARNA

NL Gebruiksaanwijzing Voorstuk heggeschaar

Deze accessoire mag alleen worden gebruikt met de daarvoor bestemde motorzeisen/trimmers, zie de rubriek "Goedgekeurde accessoires" in het hoofdstuk "Technische gegevens" in de gebruiksaanwijzing van de machine.

Veiligheidsvoorschriften voor een heggeschaar-hulpstuk

WAARSCHUWING!

Deze accessoire kan ernstig persoonlijk letsel veroorzaken. Lees de veiligheidsvoorschriften nauwkeurig door. Zorg dat u op de hoogte bent van het gebruik van het apparaat.

WAARSCHUWING!

Knippend gereedschap. Raak het gereedschap niet aan zonder eerst de motor af te zetten.

N.B.! Lees de gebruiksaanwijzing nauwkeurig door voordat u het apparaat in gebruik neemt.

Persoonlijke veiligheid

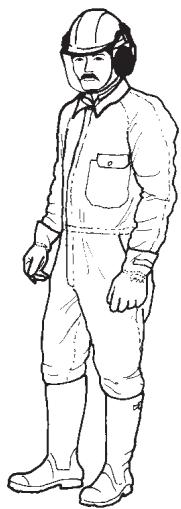

• Gebruik altijd laarzen, en ook verder de uitrusting zoals beschreven in het hoofdstuk "Persoonlijke veiligheidsuitrusting".
• Draag altijd werkkleding en een stevige lange broek.
• Draag nooit wijde kleding of loshangende sieraden.
• Personen met lang haar moeten dit omwille van hun eigen veiligheid opsteken.

Veiligheidsvoorschriften voor uw omgeving

• Laat nooit kinderen het apparaat gebruiken.
• Let erop dat tijdens de werkzaamheden niemand binnen een straal van 15 meter komt.
• Laat nooit een ander het apparaat gebruiken zonder dat u er zich eerst van verzekerd heeft dat deze de inhoud van de gebruiksaanwijzing heeft begrepen.

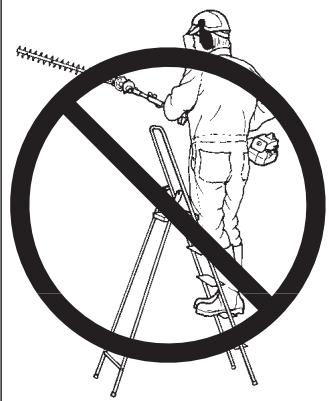

• Werk nooit op een ladder of een andere verhoogde positie.

Veiligheidsvoorschriften vooraf

• Inspecteer het werkterrein. Verwijder voorwerpen die weggeslingerd kunnen worden.
• Controleer of het heggeschaar-hulpstuk juist gemonteerd is.

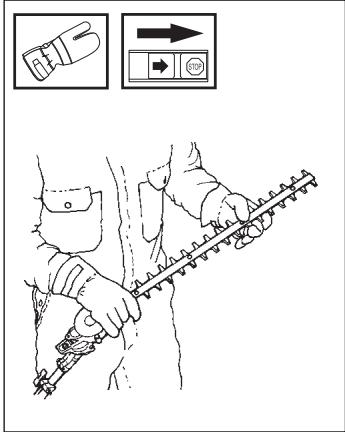

- Controleer de messen. Gebruik nooit botte, gebarsten of beschadigde messen.

- Controleer of het heggeschaar-hulpstuk in goede conditie verkeert. Controleer alle schroeven en moeren.

- Let erop dat de overbrengingsinrichting goed gesmeerd is. Zie de paragraaf "Smeren (heggeschaaraccessoire)".

- Let erop of de messen altijd blijven stilstaan bij stationair toerental.

- Gebruik het apparaat alleen voor het beoogde doel.

- Let erop dat handvatten en veiligheidsvoorzieningen in orde zijn. Gebruik nooit een apparaat waarvan een onderdeel mist, of waaraan wijzigingen zijn aangebracht in afwijking van de specificaties.

Veiligheidsvoorschriften tijdens de werkzaamheden

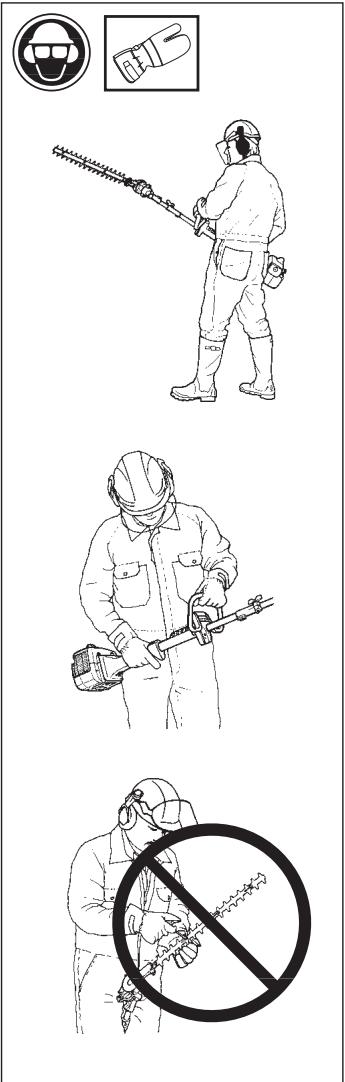

- Let erop dat u tijdens het werken altijd op een veilige en stabiele ondergrond staat.

- Houd het apparaat altijd met beide handen vast. Houd het apparaat rechts van het lichaam.

- Let erop dat handen en voeten buiten het bereik van de messen blijven wanneer de motor loopt.

- Houd na het uitzetten van de motor handen en voeten weg van de messen totdat deze geheel tot stilstand zijn gekomen.

• Knip niet te dicht bij de grond. Daardoor kunnen er stenen of andere losse voorwerpen weggeslingerd worden.
• Zet het apparaat stil, als u een onbekend voorwerp raakt of als er trillingen ontstaan. Neem de startkabel los van de bougie. Controleer of het apparaat is beschadigd. Repareer eventuele beschadigingen.

Veiligheidsvoorschriften na het voltooien van de werkzaamheden

• De mesbeveiliging moet altijd op de messenbalk geplaatst worden, wanneer het apparaat niet gebruikt wordt.

• Vóór reinigen, repareren of inspecteren moet het mes tot stilstand zijn gekomen. Neem de startkabel los van de bougie.

• Draag altijd stevige handschoenen bij reparatie van het heggeschaar-hulpstuk. De messen zijn zeer scherp en er ontstaan bijzonder gauw snijwonden.

• Bewaar het apparaat buiten het bereik van kinderen.
• Gebruik bij reparatie uitsluitend originele reserveonderdelen.

Heggeschaar bijstellen

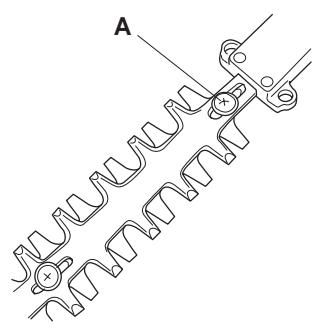

Op de messenbalk zitten 4 stelschroeven (A) met borgmoeren (B). Deze sturen de beide messen in verhouding tegenover elkaar, en houden de messen bij elkaar. De speling tussen de messen moet zo klein mogelijk zijn voor een zo hoog mogelijk vermogen van de heggeschaar en opdat de messen zo lang mogelijk scherp zouden blijven. De speling moet altijd minder dan 0,10 mm bedragen. Ze moet tenminste om de 20 werkuren gecontroleerd worden.

Ga als volgt te werk:

1. Maak alle 4 de borgmoeren (B) los.

2. Maak alle 4 de stelschroeven (A) los.

3. Span het heggeschaaraccessoire vast in een bankschroef.

4. Steek een kruiskopschroevedraaier in de aandrijfas en roteer de aandrijfas ermee. Zorg ervoor dat de messenbalk gesmeerd is.

5. Haal de schroef (A) het dichtst bij het transmissiehuis aan terwijl men de aandrijfas (C) roteert. Wanneer de aandrijfas moeizaam roteert, moet u de schroef (A) iets losser maken. Maar slechts zo dat de aandrijfas gemakkelijk kan roteren.

6. Maak nu schroef (A) een 1/4 slag los.

7. Haal de borgmoer (B) aan. Nu moet de speling tussen de messen juist zijn. Controleer nogmaals of de aandrijfas gemakkelijk roteert.

8. Doe nu hetzelfde met de overige 3 stelschroeven en de borgmoeren.

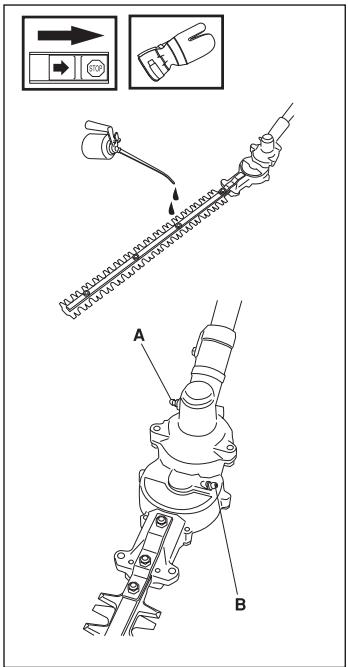

Smeer telkens u de heggeschaar gebruikt de messenbalken met gewone motorolie.

Op het transmissiehuis zitten twee smeernippels. Smeer om de 20 werkuren 4-5 pompslagen met een hogedruksmeerspuit.

Gebruik van de heggeschaar

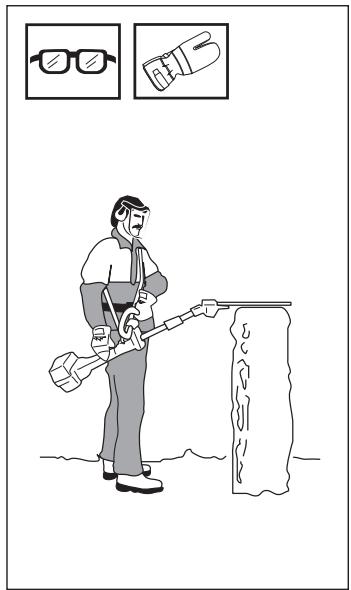

De heggeschaar is bedoeld om heggen en struiken in parken en grotere domeinen te snoeien.

Om het aggregaat dichtbij het lichaam wordt gedragen, wordt de rug beter ontlast dan met een conventionele heggeschaar. De dikte van de takken die gesnoeid kunnen worden, is afhankelijk van de hardheid van het hout. De opening tussen de messen bedraagt 23 mm.

Zorg ervoor dat u ten- minste half gas geeft voor de heggeschaar in contact komt met het te snoeien materiaal. Anders bestaat het risico dat de heggeschaar vastraakt en stopt. Zie verder het hoofdstuk "Veiligheidsvoorschriften voor een heggeschaar-hulpstuk".

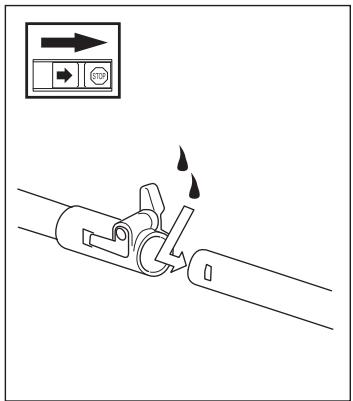

Het aandrijfasuiteinde in de onderste steel moet om de 30 werkuren inwendig gesmeerd worden met vet. Als dit niet regelmatig gebeurt, bestaat het risico dat de andrijfasuiteinden (spiebanenverbindingen) van de deelbare modellen gaan klemmen.
