Producttype	Vloerzaag (zaagmachine)
Merk	HUSQVARNA
Model	FS 309
Maximale zaagdiepte	120 mm (met schijf Ø 350 mm)
Aanbevolen schijfdiameter	350 mm, boring 25,4 mm
Spindeltoerental	3350 tpm (motor bij 3700 tpm)
Afmetingen (L x B x H)	860 x 505 x 990 mm
Leeggewicht (afhankelijk van motor)	65 kg (Honda) / 61 kg (Subaru)
Gebruiksgewicht (afhankelijk van motor)	87 kg (Honda) / 83 kg (Subaru)
Motortype	Benzine 4-takt (Honda of Subaru)
Tankinhoud	17 L (water)
Gemeten geluidsvermogen	110 dB(A) (Honda) / 113 dB(A) (Subaru)
Gegarandeerd geluidsvermogen	111 dB(A) (Honda) / 114 dB(A) (Subaru)
Geluidsdrukniveau bij het oor	88 dB(A) (Honda) / 89 dB(A) (Subaru)
Trillingsniveau (rechter handgreep)	7,8 m/s² (Honda) / 6,4 m/s² (Subaru)
Trillingsniveau (linker handgreep)	7,4 m/s² (Honda) / 7,4 m/s² (Subaru)
Watervoorziening	Ja (flexibele aansluiting met kraan of reservoir)
Diepteverstelling	Duikwiel met duikaanduiding (1 cm per verdeling)
Veiligheidsvoorzieningen	Verplichte schijfkap (starten onmogelijk zonder), motorstop
Onderhoud	Smeren van smeernippels, motorolie verversen, riemspanning, luchtfilter
Reserveonderdelen en repareerbaarheid	Originele Husqvarna onderdelen aanbevolen, reparatie door erkende dealer

Veelgestelde vragen - FS 309 HUSQVARNA

Welk type schijf gebruiken op de FS 309?

Gebruik uitsluitend watergekoelde diamantschijven met een diameter van 350 mm en boring 25,4 mm. Gebruik nooit schurende schijven of andere typen.

Hoe stel ik de zaagdiepte in?

Bedien het duikwiel om de schijf te laten zakken of op te tillen. De gegradueerde duikaanduiding toont de diepte (1 cm per verdeling). Langzaam zakken voorkomt dat de motor afslaat.

Wat is de startprocedure?

Zorg ervoor dat de beschermkap van de schijf op zijn plaats zit, open de waterkraan, start de motor volgens de motorhandleiding, laat hem warmlopen, open de watertoevoer, verhoog het toerental naar maximaal, en laat vervolgens de schijf zakken om te beginnen met zagen.

Hoe onderhoud ik de FS 309?

Reinig de machine na elk gebruik. Controleer dagelijks het motoroliepeil en ververs de olie volgens de motorhandleiding. Smeer de smeernippels van het diepte-instelframe met lagervet. Controleer en span de riem indien nodig.

Waarom stopt de schijf in de snede?

Mogelijke oorzaken: onvoldoende riemspanning, brandstofprobleem, te snelle vooruitgang of duik. Maak de schijf vrij uit de snede, voer een volledige controle uit en laat indien nodig repareren door een gekwalificeerd persoon.

Welke veiligheidsmaatregelen moet ik nemen?

Draag altijd gehoor-, oog- en ademhalingsbescherming. Houd de schijfkap op zijn plaats. Laat de machine niet onbeheerd achter met draaiende motor. Houd personen uit de buurt van de werkplek. Zet de motor uit vóór onderhoud.

Kan ik de FS 309 zonder water gebruiken?

Nee, de FS 309 is ontworpen voor gebruik met water (zagen van beton en asfalt). Water koelt de schijf en vermindert stof. Droog gebruik beschadigt de schijf en is verboden.

Hoe vervoer ik de FS 309?

Zet de motor uit, sluit de watertoevoer, maak de schijf vrij van de snede (hoge stand). Demonteer de schijf voor transport op de bouwplaats. De hoogte van de draagbaar is verstelbaar. Gebruik de vier wielen om de machine zonder motor te verplaatsen.

Waar vind ik reserveonderdelen?

Neem contact op met uw Husqvarna-leverancier of een erkende dealer. Vermeld het serienummer van de machine en de referentie van het onderdeel. Gebruik altijd originele onderdelen voor veiligheid en garantie.

Wat te doen bij een storing onder garantie?

Stuur het volledig ingevulde garantiebewijs binnen 8 dagen na aankoop terug. Neem bij problemen contact op met de Husqvarna-klantenservice of stuur de machine met uw factuur en een probleembeschrijving. De garantie dekt fabricagefouten gedurende 12 maanden.

GEBRUIKSAANWIJZING FS 309 HUSQVARNA

Husqvarna AB, 433 81 Göteborg, Zweden, Tel: [phone], verklaart hierbij dat de Husqvarna FS 305, FS 309 met serienummers van 2010 en later (bouwjaar aangegeven op het typeplaatje gevolgd door een serienummer) overeenkomt met de voorschriften in de Europese richtlijn:

• van 17 mei 2006 "betreffende machines" 2006/42/EG
- van 15 december 2004 "betreffende elektromagnetische compatibiliteit" 2004/108/EEC.
- van 8 mei 2000 "betreffende geluidsemissie door materieel voor gebruik buitenshuis" 2000/14/EG.

De volgende normen zijn van toepassing: EN ISO 12100:2003, EN 55014-1:2006, EN 55014-2/A1:2001, EN 61000-3-2:2006, EN 61000-3-3/A1/A2:2005, EN 13862/A1:2009.

Huskvarna, 29 december 2009

Henric Andersson

Vice-president, hoofd doorslijpmachines en bouwmaterieel (erkende vertegenwoordiger voor Husqvarna AB en ver- rantwoordelijk voor technische documentatie.)

SE - EG-FÖRSÄKRAN OM ÖVERENSSTÄMMELSE

Lawaai-emissie (zie opm. 1)
Geluidsvermogen, gem-eten dB(A)	FS 305		FS 309
	Honda	Subaru	Honda	Subaru
	107	106	110	113
Geluidsvermogen, gegarandeerd dB(A)	FS 305		FS 309
	Honda	Subaru	Honda	Subaru
	108	107	111	114
Geluidsniveau (zie opm. 2)
Niveau geluidsdruk bij het oor van de gebruiker,dB(A)	FS 305		FS 309
	Honda	Subaru	Honda	Subaru
	86	87	88	89
Trillingsniveau, ahv (zie opm. 3)
	FS 305		FS 309
	Honda	Subaru	Honda	Subaru
Handgreep rechts, m/s2	6,6	5,6	7,8	6,4
Handgreep links, m/s2	7,1	6,2	7,4	7,4

Opm. 1: Emissie van geluid naar de omgeving gemeten als geluidsvermogen (L _WA ) volgens EG-richtlijn 2000/14/EG.
Opm. 2: Geluidsdrukniveau volgens EN 13862. De gerapporteerde gegevens voor het geluidsdrukniveau vertonen een typische statistische spreiding (standaardafwijking) van 1,0 dB (A).
Opm. 3: Trillingsniveau volgens EN 13862. De gerapporteerde gegevens voor het trillingsniveau vertonen een typische statistische spreiding (standaardafwijking) van 1 m/s ^2 .

SE - TEKNISKA DATA

Kapdjup, mm	120 (∅ 350)
Nominell vikt (tom), kg	FS 305		FS 309
	Honda	Subaru	Honda	Subaru
	53	55	65	61
Driftsvikt, kg	FS 305		FS 309
	Honda	Subaru	Honda	Subaru
	73	75	87	83
Mått (L x B x H), mm	860 x 505 x 990
Spindelns rotationshas-tighet, varv/min (@ motorvarvtal 3700 varv/min)	FS 305		FS 309
	Honda	Subaru	Honda	Subaru
	2950	2950	3350	3350

NL - Informatie met betrekking tot het milieu

Het symbool op het product of de verpakking betekent dat dit product niet mag worden behandeld als gewoon huishoudelijk afval, maar in plaats daarvan moet worden ingeleverd bij het punt voor recycling van elektrische en elektronische apparatuur. Door dit product correct te verwijderen helpt u om de negatieve gevolgen die een verkeerde verwerking van dit product kan hebben voor het milieu en de gezondheid te voorkomen. Voor verdere informatie over recycling van dit product kunt u contact opnemen met uw gemeente, de relevante dienst voor de verwerking van huishoudelijk afval of de winkel waar u het product hebt gekocht.

Dit symbol betekent dat de machine overeenstemt met de betreffende Europese richtlijn.

VOORSCHRIFT

AANWIJZING INFORMATIE INSTRUKTIE

WAARSCHUWING

VERBODS-BEPALING

Deze tekens geven aanwijzingen die van belang zijn voor uw veiligheid

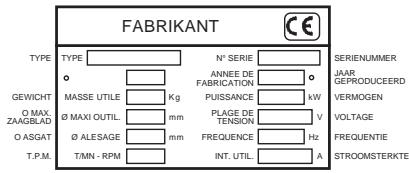

Typeplaatje

BIJZONDERE VOORSCHRIFTEN

De afkortmachine is zo ontworpen dat een veilige en betrouwbare werking mogelijk is, indien ze volgens de instructies gebruikt wordt, maar kan toch enig gevaar inhouden voor de gebruiker en kan beschadigingen oplopen ; regelmatige controles op het werkterrein zijn dus noodzakelijk. Controleer :

• of de machine in een technisch perfecte staat verkeert (gebruik voor de voorziene doeleinden, rekening houdend met de eventuele risico's, defecten die de veiligheid in gevaar kunnen brengen, herstellen),
• het gebruik van een diamantschijf voor zagen van nat materiaal (zagen van vers of oud beton met teerlaag, asfalt). Gebruik van een ander type schijf is verboden (slijpschijf, zaagschijf, e.d.).
• bevoegd personeel (bekwaamheid, leeftijd, opleiding, training) dat zorgvuldig alle aanwijzingen gelezen heeft voordat met het werk begonnen wordt. Electrische, mechanische en overige storingen worden door een daartoe bevoegde persoon nagezien (electricien, functionaris onderhoud, erkende dealer, enz.),
• of de waarschuwingen en richtlijnen op de machine, nageleefd worden (aangepaste bescherming van het bedienend personeel), en of de machine naar behoren gebruikt wordt (algemene veiligheidsinstructies...),
• of de veiligheid niet in het gedrang wordt gebracht doordat de machine gewijzigd, omgebouwd of aangevuld werd, dit zonder toestemming van de fabrikant,
• of de aanbevolen frequentie van de controlebeurten wordt nageleefd,
• of uitsluitend originele reserve-onderdelen gebruikt worden bij het uitvoeren van herstellingen.

HET NIET NALEVEN VAN DEZE WAARSCHUWINGEN KAN DE DOOD OF ERNSTIGE LICHAMELIJKE LETSELS VEROORZAKEN

WAT MOET

Lees aandachtig en begrijp goed alle instructies vooraleer de rmachine in gebruik te nemen.

Hou steeds alle beschermelementen op hun plaats.

Draag steeds gekeurde oor-, oog-, hoofd- en ademhalings- beschemling.

Hou alle lichaamsdelen uit de buurt van het zaagblad en alle andere bewegende onderdelen.

Weet hoe de rmachine snel te stoppen in geval van nood.

Zet de motor af en laat hem afkoelen vooraleer benzine te tanken.

Controleer het zaagblad, de flenzen en de assen op beschadiging vooraleer het zaagblad te monteren.

Gebruik alleen zaagbladen waarvan het maximum toerental groter is dan het toerental van de zaagspil.

Wees voorzichtig en volg de instructies bij laden en lossen van de zaagmachine.

WAT NIET MAG

Laat nooit andere mensen in de buurt van de zaagmachine komen bij starten, tanken of tijdens het zagen.

Gebruik nooit benzinermotoren in een gesloten ruimte behalve wanneer die correct verlucht is.

Gebruik nooit beschadigde uitrustingen of zaagbladen.

Gebruik de zaagmachine nooit waar brandbaar materiaal voorkomt. Vonken van de zaagmachine kunnen brand of ontploffing veroorzaken.

Verwijder nooit de beschermkap zodanig dat het zaagblad over meer dan 180 graden blootgesteld is.

Laat nooit de machine zonder toezicht achter wanneer de motor draait.

Bedien nooit de machine wanneer u onder invloed van geneesmiddelen of alcohol staat.

Gebruik

• Toepassing : Het zagen van vers of oud en omhuld beton (asfalt) met besproeiiing.
• Snijgereedschap : diamantbladen met water - 350 mm - uitboren 25,4 mm. (Vraag inlichtingen bij uw leverancier)

Beschrijving van de machine [FIG. 1]

1. Dissel
2. Stop motor
3. Hoogte handel
4. Hoogte afstelling
5. Motor
6. Motorolieaftapkraan
7. Voorgeleider
8. Riemkap
9. Beschermkap schijf
10. Gereedschapssleutel
11. Watertoevoerkraan
12. Tank (17 L)

Verlading - Transport

Het is verboden de machine met draaiend zaagblad te verplaatsen of the transporteren.

Voor het hijsen, laden, lossen en transporteren van de machine moet het zaagblad gedemonteerd worden.

Hoogte van de houder instelbaar (de wieltjes (M) loszetten) [ZIE FIG. 2].

• Om de machine op de werf te verplaatsen, volstaat het de vloerzaag voort te duwen. De vloerzaag kan makkelijk op haar vier wielen verplaatst worden zonder dat hiervoor de motor moet worden aangezet.
• De machine wordt in de hoogste stand geblokkeerd met behulp van de hendel (K).
• De machine is licht, compact en kan door één enkele persoon in een voertuig vervoerd worden (demontage van de houder, de kast, het reservoir in optie).

Controle vóór de ingebruikname

Voor het in gebruik nemen van de machine, eerst aandachtig de handleiding lezen en uzelf vertrouwd maken met de machine.

Motor uitzetten

De werkruimte moet in orde zijn, goed verlicht en vrij van elk ongevalsrisico (geen vochtigheid of gevaarlijke produkten in de nabijheid)

De operator moet aan het werk aangepaste beschermingsuitrusting dragen

Het

dragen van porbescherming is verplicht.

De operator moet aan het werk aangepaste beschermingsuit-rusting dragen

Gebruik uitsluitend snijschijven waarvan de maximale werksnelheid groter is dan de werkelijke spilsnelheid

Hou rekening met de werkvoorwaarden vanuit het standpunt van gezondheld en velligheld.

• Machine met benzinemotor (zie de onderhoudshandleiding van de motor)
• Zorg ervoor dat de brandstoftank vol is.
• Controleer het oliepeil: gezien de motor dikwijls hellend draait, moet u, in horizontale stand, veelvuldig nagaan of het oliepeil van de motor niet lager staat dan het tweede streepje van de oliemeter.
• Voor het opstarten, zie de nota over de motoren.

Monteren van het blad

Motor uitzetten

• Zet de machine in de hoogste stand.
• Koppel de waterslang van de kast los.
• Draai de moer (E) van de kast los [ZIE FIG. 3].
• Verwijder de kast (A).
• Monteer het zaagblad.

Hou rekening met de draairichting van het zaagblad aangeduid door een pijl op één van de vlakken (draairichting op de rechterflank van de kast).

Controleer de steunvlakken van de schijf, de flenzen (B en C) en de spil op netheid.

• Zet de schroef (D) stevig vast met behulp van de sleutel die met de machine werd meegeleverd; hou hierbij de schijf op zijn plaats.
• Monteer de beschermkast (verplicht voor de veiligheid, anders is starten onmogelijk).
• Sluit opnieuw de waterslang aan (net met kraan of reservoir).
• Span de moer (E) aan.

De aanspanschroef (D) van de schijf is van een rechtse schroefdraad voorzien.

Inbedrijfstelling

Let altijd goed op

Verwijder de sleutels en het stelgereedschap voordat u de machine in gebruik neemt

Houd de beschermkast op zijn plaats tijdens het werk

• Sluit de waterkraan (G) (van het net of van het reservoir om het te vullen) [ZIE FIG. 4].
• Trek een lijn op de grond met behulp van een blauwe stift daar waar gezaagd moet worden.
• Plaats de machine zodanig de omgeklapte geleider vooraan (F) en de schijf met het tracé overeenstemmen (de schijf is zichtbaar aan de zijde van het riemencarter).
• Zet de motor aan: zie hiervoor de instructies in de handleiding van de constructeur.

- Laat de motor opwarmen.

- Open de watertoevoerkraan (G) (van het net of van het reservoir).

- Verhoog het toerental van de motor tot die op volle kracht draait.

- De machine stevig vasthouden, hendel (K) met behulp van de voet opheffen en het zaagblad in contact met de vloer brengen.

- Indalen tot de gewenste zaagdiepte (totdat u een klik hoort) daarbij rekening houdend met het feit dat elke inkeping van de hendel overeenkomt met een diepte van 3 cm. Langzaam indalen is aangeraden om te voorkomen dat de motor afslaat.

- Duw de machine zachtjes vooruit; let hierbij op dat de geleider vooraan en het zaagblad steeds goed met het tracé overeenstemmen.

Goede smering en koeling = optimale standtijd van het zaagblad

Uitschakelen

Motor uitzetten

• Hendel (K) opheffen en naar zich toe trekken om het zaagblad uit de gleuf te halen [ZIE FIG. 4].
• De machine in de hoge stand blokkeren door hendel (K) los te laten.
• Sluit de watertoevoer (G) af.
• Laat de motor op laag toerental draaien.
• Leg de motor stil (zie de onderhoudshandleiding van de motor).

Noodstop : De schakleaar (J) op het bedieningspaneel van de machine omzetten.

Incidenten tijdens het zagen

• De schijf kan in de groef vastraken of de machine kan stil vallen; hiervoor bestaan verschillende oorzaken :
• de riemspanning
• gebrek aan brandstof
• te snel voortduwen of neerlaten, enz.

- In ieder geval moet het zaagblad uit de groef verwijderd worden en de machine aan een grondige controle onderworpen worden.

Laat defecten enkel door een vakbekwame monteur herstellen

Onderhoud (verplichte stilstandvan de motor)

"Motoronderhoud": zie handleiding motoronderhoud

• Reinig de machine na elke gebruiksbeurt.
• Smering : de smaarpunten van de diepteafstelas matig voeden met kogelsmeer (afnankelijk van gebruiksfrequentle).

OLIE

• Controleer de MOTOROLIE dagelijks. Lees de gebruiksaanwijzing van de motor voor de periodiciteit van de olieverversing. Gebruik :
• SAE 10W30 motorolie van API klasse MS, SD, SE of beter voor BENZINE-motoren.
• API klasse CD of CE voor Hatz dieselmotoren.

Bij het weggooien van de gebruikte smeerolie, dienen de wettelijke voorschriften in acht te worden genomen.

- Voor het verversen van de motorolie : het zaagblad verwijderen, de machine in de laagste stand zetten en de bak bij de aftapkraan houden (L) [ZIE FIG. 4].

Bewaar de machine op een veilige plaats en houd ze buiten het bereik van kinderen

Onderhoud het snijgereedschap zorgvuldig

LUCHTFILTER :

• Lees de gebruiksaanwijzing van de motor voor periodiciteit van onderhoud. Voor arbeidsvoorwaarden met bijzonder veel stof, moet u de luchtfilter 2 tot 3 keren per dag reinigen.
• Vervang beschadigde filters en dichtingen.

Bewaar op een veilige plaats, uit de buurt van kinderen.

Verwijder alle regelwerktuigen en sleutels.

Bewaar het diamantzaagblad op een veilige plaats waar het niet kan doorbuigen of beschadigd raken.

11 Spanning van de motorriemen

Wanneer u de machine enige tijd gebruikt heeft, moet u de riemen aanspannen, doch zonder overdrijven. Ga als volgt te werk :

• draai de 2 moeren (S) die de motor op het chassis houden, los, zonder ze evenwel te verwijderen [ZIE FIG. 5];
• span de 2 moeren van de spannings-scroef (N) aan; deze schroef trekt de motor naar achter.
• zet de aanspanmoeren (S) van de motor bij normale spanning vast.

12 Belangrijke gebruikstips

• Span de bouten regelmatig aan, vooral na de eerste werkuren.
• Controleer de spanning van de riemen; span de riemen aan zonder overdrijven.
• In parkeerstand verdient het aanbeveling het zaagblad te verwijderen en hem zorgvuldig weg te bergen.
• Breng het zaagblad op de juiste manier aan.
• Controleer de steunvlakken van de schijf, de flenzen en de as op netheid.

De fabrikant is niet aansprakelijk voor oneigenlijk gebruik, wijziging, aanpassing of motorisering anders dan oorspronkelijk door hem bepaald.

Op de werkplek mag de geluidsdruk groter zijn dan 85 dB (A).

In dat geval moet u individuele beschermingsmaatregelen nemen.

Bij werk in een gesloten of kleine ruimte, moet u zorgen voor een goede luchtverversing omdat de uitlaatgassen koolmonoxyde bevatten (blootstelling aan dat giftige gas kan bewusteloosheid en zelfs de dood tot gevolg hebben).

13 Reparatie

Wij staan volledig tot uw beschikking om uw machine zo snel en goedkoop mogelijk te repareren (zie adres op keerzijde).

14 Onderdelen

Vermeld bij elke bestelling de aanwijzingen op het typekenplaatje van de machine alsook de referentie van het te vervangen onderdeel. Op die manier verliezen wij minder tijd en kunnen wij de te vervangen onderdelen sneller leveren.

zie explosietekening

15 De schroothoop

Wanneer de machine definitief afgedankt wordt, dienen de wettelijke modaliteiten nageleefd te worden bij het weggooien ervan.

- Belangrijkste materialen :

• Motor : Aluminium (AL), Staal (AC), Koper (CU), Polyamide (PA)
  • Machine : Staalplaat (AC), Gietijzer (FT) - Aluminium (AL)

De garantie beperkt zich tot het gratis vervangen door Husqvarna van onderdalen door haar als defekt erkend

( met uitzondering van verbruiksdelen en versleten delen)

op voorwaarde dat de reparatie wordt uitgevoerd in een

werkplaats van Husqvarna of in een werkplaats die

aangewezen is door Husqvarna.

Do fabrikant, convonkt, van

De fabrikant aanvaardt geen enkele aansprakelijkheid voor schade direkt of indirekt materiel of immaterieel

voor schade, direkt of indirekt, matereer of immateneer, die berokkend wordt aan personen of zaken, die het

gevolg is van gebreken aan de machine of het langere tijd

niet kunnen gebruiken van de machine.

1. GARANTIEVOORWAARDEN

Om aanspraak te kunnen maken op garantie is het

noodzakelijk om bijgaand garantie certifikaat volledig ingeweld bippen 8 dagen op eenkeen terug te worden voor

Ingevuld binnen 8 dagen na aankoop terug te zenden naar Husgvarna

nusqvaria.

Indien u gedurende de garantieperiode onverhoopt

problemen mocht hebben met de machine, zal onze After-

Salesservicedienst aangeven hoe deze snel en op de

beste manier opgelöst kunnen worden en zal zij aangeven tot welke dichtsthiziinde reparatiewerkplaste u zich kunt

tot welke dichtstbijzijnde reparatiewerkplaats u zich kunt wenden

Wendert

Indien gewenst kunt U de machine op Uw kosten naar de

After-Salesservicedienst terug sturen vergezeld van de

aankoopfaktuur met schriftelijke opgave van het

geconstateerde probleem en met het verzoek om toepassing van de garantiebepalingen

Bepasking van de garantiebepalingen.

Na ontvangst van de machine zal direkt een technisch

onderzoek uitgevoerd worden, waarvan het resultaat U

bekend wordt gemaakt.

1. UITS LUITINGEN

Geen garantie wordt verleend bij gebreken of storingendie

het gevolg zijn van:

- verkeerd gebruik, schade ontstaan bij vervoer

ofonderhoud,

- het gebruik van smeermiddelen en brandstoffen die niet door. Huagvorms aanbevelen zijn of van oelachte kwaliteit

door Husqvalma aanbevolen zijn of van slechte kwaliteit zijn

- het gebruik van niet-originele onderdelen of toebehoren,

- reparaties die uitgevoerd zijn door een werkplaats die

niet door Husqvarna erkend is,

- het gebruik van beschadigd of verkeerd gekozen

diamantgereedschap (wi) bevelen het gebruik van Husgyvarne gereedschappen aan)

(1) dusqvalma gereedschappen aan).

De goederen zullen op kosten en voor risiko van de koper

verzonden worden, die zelf de verantwoordelijkheid

draagt voor verhaal op de transporteur binnen de

Deutsch

GARANTIEBEDINGUNGEN

1. DAUER

- Plaats hier de CE sticker

met reeks Nr

• Colar o autocolante CE

Om recht te hebben op de garantie, is het noodderendezakelijk om binnen de 8 dagen na aankoop, het garantie certifikaat, volledig ingevuld, op te sturen.
