BEDIENUNGSANLEITUNG FS 309 HUSQVARNA

DE - TECHNISCHE DATEN

NL - TECHNISCHE GEGEVENS

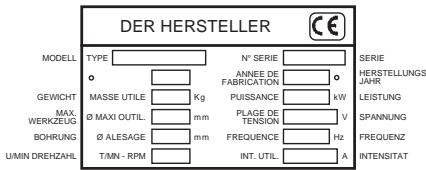

Dieses Zeichen bedeutet, daB die Maschine der europäischen Richtiinie entspricht. INFORMATIONS VERPFLICHTEND HALBER O VERBOT Mit diesen Symbolen sind die Ratschläge für Ihre Sicherheit gekennzeichnet WARNUNG

SONDERVORSCHRIFTEN I Ihre Trennschneidmaschine ist für einen sicheren und dauerhaften Betrieb ausgelegt. Doch kônnen auch bei einsatzkonformer Verwendung von der Trennschneidmaschine für den Anwender Gefahren und Risiken ausgehen. Deshalb sind vorbeugend regelmäBige Prüfungen auf der Baustelle notwendig zur Überwachung : + des einwandfreien technischen Zustandes (Einsatz bestimmungsgemä8 unter Berücksichtigung evti. Risiken und unter Ausschaltung jeglicher, der Sicherheit abträglicher Fehfunktion), + zum NaBtrennen Diamantscheibe verwenden (Trennen von Frisch- oder Altbeton, Teerbeläge, Asphalt) - andere Trennscheiben jeglicher Art sind untersagt (Schleif- u. Trennscheiben usw...), -eines kompetenten Personals fachliche Eignung, Alter, Ausbildung, Einweisung), das vor der Arbeitsaufnahme detaillierte Kenntnisse dieses Handbuches erwarb; jegliche UnregelmäBigkeit elektrischer, mechanischer oder anderer Art ist von einer befugten, einzuschaltenden Person zu prüfen (Elektiker, Wartungsverantworticher, autorisierter Wiederverkäufer, usw...)., + der Einhaltung der Warnungen und auf der Maschine markierten Anweisungen (dem Arbeitseinsatz angepañte Schutzmittel), sachgemäe Anwendung, Sicherheitsanweisungen im Allgemeinen, …), da8 keinerlei Anderung, kein Umbau oder Zusatz, die die Sicherheit in Frage stellen, und die nicht in Abstimmung mit dem Hersteller erfolgten, vorgenommen wurden + der Einhaltung der Überprüfungshäufigkeit sowie der empfohlenen Kontrollintervalle, + der Garantie von Originalersatzteilen im Reparaturfall.

DAS NICHTEINHALTEN DIESER

WARNUNGEN KÔNNTE DEN

KÔRPERVER-LETZUNGEN ZUR

FOLGE HABEN @ VORSCHRIFTEN Vor Inbetriebnahme der Säge die Gebrauchsanleitung sorgfältig lesen und sich damit vertraut machen. Nie die Schutzvorrichtungen entfemen. Immer sicherheïtsgeprüften Gehôr., Augen, Kopf- und Atemschutz tragen Halten Sie Ihren Kôrper immer von der Scheibe und allen anderen beweglichen Teilen der Maschine entfernt. Sie müssen wissen, wie Sie die Maschine im Notfall schnell abschalten kônnen. Den Motor abstellen und abkühlen lassen, ehe Sie Kraftstoff einfüllen. Überprüfen Sie die Scheibe, die Flansche und die Welle auf Schäden, ehe Sie die Scheibe montieren. Nur Scheiben verwenden, die eine hôhere maximale Arbeitsgeschwindigkeit aufweisen als die Drehgeschwindigkeit der Welle. Seien Sie vorsichtig und halten Sie sich an die Anweisungen beim Auf- und Abladen der Säge. O VERBOTE Beim Starten oder Betanken der Säge sowie beim Schneiden darf sich keine Drittperson in deren Bereich aufhalten. Benzinmotoren nur dann in geschlossenen Räumen benutzen, wenn diese ordnungsmäBig belüftet sind. Keine beschädigten Geräte oder Scheiben benutzen. Die Säge nicht in Bereichen mit entflammbaren Materialien einsetzen Funken von der Säge kônnten ein Feuer oder eine Explosion verursachen: Die Scheibe darf nicht um mehr als 180° aus dem Scheibenschutz herausragen. Die Säge bei laufendem Motor nicht unbeaufsichtigt lassen: Die Säge nicht bedienen, wenn Sie unter EinfluB von Medikamenten oder Alkohol stehen.

+ Verwendung : Sägen mit Berieselung von frischem oder altem und beschichtetem Beton (Asphalt) + Werkzeug : Diamantscheiben mit Wasser -8 350 mm - Bohrung 25,4 mm. {Auskünfte bei Ihrem üblichen Händler) Beschreibung [ABB. 1]

3. Schnittiefenhebel

11. Wasserzufuhrhahn

12. Berieselungstank (17 L)

Handhabung - Transport Vor Manôvrieren des Fugenschneiders auf der Baustelle Motor ausschalter. Vor Umschlag- und Transpor- Ë_tarbeiten Trennscheibe ausbruen. Verstellbare Hôhe Führungsgestänges (Lôsen Stellräder (M) ISIEHE ABB. 2]. + Zum Aufstellen auf der Baustelle genügt es, die Säge auf dem Boden voranzuschieben. Sie ist einfach auf ihren vier Rädern ohne Anlassen des Motors fortubewegen. + Blockieren in Hochstellung mit dem Hebel {K). + Geringes Gewicht, kompakt, auf einem Fahrzeug durch eine Person zu transportieren (Führungsgestänge, Scheibenschutz sowie gegebenenfalls Wassertank abmontieren). des der

Kontrollen vor Inbetriebnahme Vor jeder Inbetriebnahme Betriebsanleitung aufmerksam lesen und sich mit der Maschine vertraut machen. Motor aus Der Arbeitsbereich muB sorgfältig aufgeräumt und gut beleuchtet sein, er darf keine Gefahrensquelle aufweisen (keine Feuchtigkeit oder gefährlichen Produkte in der Nähe) Die Bedienungsperson Arbeitsschütz tragen Lärmschutz obligatorisch. Im Arbeitsbereich darf sich keine Drittperson aufhalten Nur Trennscheiben verwenden, die eine hôhere maximale Betriebs-geschwindigkeit aufweisen als die effektive Arbeitsgeschwindigkeit der Achse. OS ARE Die Arbeitsbedingungen in bezug auf Gesundheit und Sicherheit berücksichtigen. > 6©@6 &>6 O + Benzinmotor (das Wartungsbuch für den Motor zu Rate ziehen) + Prüfen, ob der Tank gefüll ist. + Ôlstand prüfen: da der Motor oft in geneigter Stellung arbeitet, sollten Sie regelmé@ig in horizontaler Stellung der Maschine den Olstand prüfen; er darf niemals niedriger als der zweite Strich des Pegelstabs sein. Zum Starten verweisen wir auf die Motorbeschreibung. LS pEinsetzen der Trennscheibe Motor aus + Die Maschine in Hochstellung bringen “Den Wasseranschlu& Scheibenschutz abmontieren.

• Die Schraubmutter (E) des Blattschutzes lôsen [SIEHE ABB. 3] + Den Blattschutz (A) entfernen. + Die Diamantscheibe montieren. vom Die auf einer Seite der Trennscheibe gekennzeichnete Drehrichtung beachten {Drehrichtung auf der rechten Seite des Blattschutzes). Darauf achten, daB die Auflageflächen der Scheibe, der Flansche (B und C) und die Welle sauber sind. “Die Schraube (D) mit dem Schraubenschlüssel fest anziehen; dabei die Scheibe mit der Hand festhalten. *Schutzhaube wieder aufsetzen (Sicherheitshaube muB am Platz sein, da ansonsten die Maschine nicht anläuft). + Den Wasseranschlu& wieder montieren {Schlauchanschlu& mit Absperrhahn oder Wassertank). + Die Schraubmutter (E) anziehen. Anzugsschraube Rechtsgewinde auf. (D) weist [8 Jf Abschalten des Motors © Motor aus + Hebel (K) hochnehmen und gegen sich ziehen, um die Trennscheibe aus der Schnittfuge herauszuführen [SIEHE ABB. 4] + Maschine in oberer Position arretieren - hierzu den Hebel (K) loslassen + Die Wasserzufuhr (G) sperren. + Den Motor im Leerlauf drehen lassen. +Den Motor abschalten (das Wartungsbuch für den Motor zu Rate ziehen). Notabschaltung Kippschalter (} } auf Maschinens- teuertafel umlegen. CI Inbetriebnahme ] Stets achtgeben Vor der Inbetriebnahme die Schlüssel und die Regelwerkzeuge entfernen Den Spritzschutz während der gesamten Arbeitsdauer nicht @ DE entfernen *Den Wasserhahn (G) (des Schlauchanschlusses oder des Wassertanks) schlieBen [SIEHE ABB. 4]. + Trennbereich vorher markieren. + Die Maschine so aufstellen, daB der vordere herabgeklappte Führungszeiger {F) und die Trennscheibe mit der Markierungslinie fluchten. (Scheibe an der Seite des Treibriemenschutzes sichtbar). +Den Motor einschalten, gemäê Bedienungshandbuch des Herstellers. + Den Motor warmlaufen lassen. *Den Wasserhahn (G) (des Schlauchanschlusses oder des Tanks) ôffnen. *Den Motor auf volle Drehzahl beschleunigen. + Maschine beihalten, Hebel (K) mit dem FuR hochziehen und Trennscheibe in Bodenkontakt bringen: + Absenkbewegung bis zur Erzielung der gewünschten Schnittefe vomehmen (bis ein Klickgeräusch wahmehmbar ist) - dabei ist zu beachten, daB jede Raststellung des Hebels einer Tiefe von gleich 3 cm entspricht. Um ein “ Abwürgen ” des Motors zu vermeiden, wird ein langsames Absenken empfohlen. + Die Maschine langsam vorwärtsbewegen: dabei immer darauf achten, daB der Führungszeiger und die Scheibe mit der Markierung übereinstimmen. Reichliche Berieselung = Langlebigkeit der Scheibe Stôrungen wéhrend des Schneidvorganges + Mehrere Gründe kônnen einen Stillstand der Scheibe oder der Maschine beim Schneiden verursachen + Spannung der Keilriemen, + Fehlen von Kraftstoff, + zu schnelle Vorwärtsbewegung oder Absenken, usw + Die Scheibe in jedem Fall aus dem Einschnitt entfenen und die Maschine vollständig prüfen. nur von Personal Reparaturen qualifiziertem vornehmen lassen. Wartung (bei abgestellter Maschine) “Motorwartung": siehe Motorwartungsanleitung. +Nach jedem Einsatz die Maschine gründlich reinigen. +Schmierung : Schnittiefenchassis- Schmiernippel mäBig mit Lagerfett abschmieren (gem. Nutzungshäufgkeit). *Motorëlstand täglich kontrollieren. Ôlwechselinervalle: siehe Motorhandbuch. Zu verwenden Sie : + SAE 10W30-Motorüll mit API-Klasse MS, SD, SE oder hhere Qualität fur BENZINMOTOREN. + API-Klasse CD oder CE für Hatz- Dieselmotoren. Entsorgung des Schmiermittels in Übereinstimmung mit der geltenden Gesetzgebung. Deutsch

Zum Motorëlwechsel, Scheibe abnehmen, Maschine in maximal abgesenkte Position stellen und Ôlabla&wanne positionieren (L) [SIEHE ABB. 4]. An einen sicheren Ort für Kinder unzugänglich abstellen Die Diamantwerkzeuge sorgsam lagem LUFTFILTER : + Für die Wartungsspannen halten Sie sich an die Handbücher der Hersteller. Bei extrem starker Staubbildung müssen Sie das Filterelement gegebenenfalls 2 bis 3 mal am Tag saubem. + Beschädigte Fliter oder Dichtungsringe immer ersetzen. Â An einem sicheren, für Kinder nicht zugänglichen Ort aufbewahren.. Alle Regeiwerkzeuge und Schüssel entfernen. Die Diamantscheibe so aufbewahren, daB sie nicht beschädigt oder gekrümmt werden kann. Deutsch

ET Nachstellen der Riemen (Motor) ] + Nach einiger Zeit kann es erforderlich sein, die Treibriemen neu zu spannen (ohne sie zu überdehnen). Hierzu : + die 2 Schraubenmuttern (S) zur Befestigung des Motors am Gehäuse lôsen, ohne sie zu entfernen [SIEHE AB8.5], + Die Mutter der Schraubenmuttern {(N) anziehen, diese Schraube zieht den Motor nach hinten, + die Stellmuttern (S) des Motors bei normaler Spannung festdrehen: Ed” Wichtige Hinweise ] + Die Schrauben regelmäkig nachziehen, insbesondere nach den ersten Betriebsstunden. + Die Spannung der Riemen prüfen, mäfig nachspannen + Bei AuBerbetrebnahme empfiehit es sich, die Trennscheibe abzunehmen und sorgfältig zu lagern. + Die Trennscheibe richtig festziehen + Darauf achten, da& die Auflageflächen der Scheibe, der Flansche und die Welle sauber sind. Der Hersteller haftet in keinem Fall bei unsachgemäger Verwendung, jeglicher Ânderung, Anpassung oder Motorisierung, die nicht mit der herstellerseitigen inalauslegung übereinstimmen. Die Schalleistung am Arbeitsplatz kann 85 dB (A) überschreiten. In diesem Fall sind besondere Arbeitsschutzmittel vorzusehen. Beim Arbeiten in einem geschlossenen, abgegrenztem Bereich, auf ausreichende Belüftung der Kohlendioxyd- Auspuffgase achten (Einatmen dieser Gase ist gesundheitsschädlich) GI Reparaturen Ï Wir stehen zu lhrer vollen Verfügung, um sämtliche Reparaturarbeiten zu günstigen Preisen und schnellstmôglich durchzuführen (siehe Adresse auf der Rückseite). Ersatzteile Um eine schnelle Lieferung der Ersatzteile zu gewährleisten, ist es unbedingt erforderlich, uns bei jeder Bestellung alle auf dem Maschinenkennschild befindliche Daten (Maschinentyp, Maschinennummer, Ersatzteilbenennung, Bestellnummer, Bestellmenge) sowie die Teilbezeichnung gemë8 Teilliste anzugeben. 00000000 | (0) Artikel-NR 1 Anzahl € siehe Explosionszeichnung Endgültige Stilegung Bei Beschädigung von Zubehôr oder der gesamten Maschine, ist diese nach den geltenden gesetzlichen Vorschriften und vorgeschriebenen Verfahren zu entsorgen. + Wichtigste Werkstoffe : + Motor: Aluminium (AL) - Stahl (AC) - Kupfer (CU) - Polyamid (PA) + Maschine : Stahlblech (AC) - GuB (FT) Aluminium (AL) Die Bedienungsanleitung und die Ersatzteilliste, die in diesem Dokument aufgeführt sind, sind nur zur Kenninsnahme und nicht verbindiich. Bekümmert um die Qualität unserer Produkte, behalten wir uns das Recht vor, ohne vorherige Benachrightigung, technische Abänderungen zur Verbesserung dieser vorzunehmen.
