GEBRUIKSAANWIJZING EDGER HUSQVARNA

VEILIGHEIDSVOORSCHRIFTEN WAARSCHUWING! Deze accessoire mag alleen worden gebruikt met de daarvoor bestemde motorzeisen/trimmers, zie de rubriek “Goedgekeurde accessoires” in het hoofdstuk “Technische gegevens” in de gebruiksaanwijzing van de machine. Hulpstuk kantensnijder

WAARSCHUWING! Deze accessoire kan ernstig persoonlijk letsel veroorzaken. Lees de veiligheidsvoorschriften nauwkeurig door. Zorg dat u op de hoogte bent van het gebruik van het apparaat. N.B.! Lees de gebruiksaanwijzing nauwkeurig door voordat u het apparaat in gebruik neemt. Veiligheidsvoorschriften vooraf

• Inspecteer het werkterrein. Verwijder alle losse voorwerpen, zoals stenen, stukken glas, spijkers, staaldraad, snoeren e.d., die weggeslingerd kunnen worden of in het mes of de mesbeveiliging verward kunnen raken.
• Houd onbevoegden op afstand. Kinderen, dieren, omstanders en medewerkers moeten zich buiten de veiligheidszone van 15␣ meter bevinden. Zet het apparaat onmiddellijk stil als iemand dichterbij komt.
• Controleer het apparaat in zijn geheel vóór u het start. Vervang beschadigde onderdelen. Controleer of er brandstof weglekt, of alle beveiligingen en kappen heel zijn en of deze op de juiste manier zijn bevestigd. Controleer alle schroeven en moeren.

• Controleer het mes op scheurtjes of andere beschadigingen. Persoonlijke veiligheid

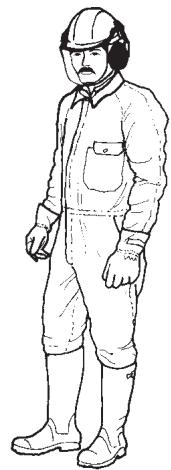

• Gebruik altijd laarzen, en ook verder de uitrusting zoals beschreven in het hoofdstuk ”Persoonlijke veiligheidsuitrusting”.
• Draag altijd werkkleding en een stevige lange broek.
• Draag nooit wijde kleding of loshangende sieraden.
• Personen met lang haar moeten dit omwille van hun eigen veiligheid opsteken. Veiligheidsvoorschriften voor uw omgeving
• Laat nooit kinderen het apparaat gebruiken.
• Let erop dat tijdens de werkzaamheden niemand binnen een straal van 15 meter komt.
• Laat nooit een ander het apparaat gebruiken zonder dat u er zich eerst van verzekerd heeft dat deze de inhoud van de gebruiksaanwijzing heeft begrepen.

• Let erop dat de mesbeveiliging is aangebracht en dat deze onbeschadigd is.

• Controleer of het mes en de mesbeveiliging juist zijn bevestigd.
• Let er bij het instellen van de carburateur op, dat het mes naar de grond is gericht en dat er niemand anders in de buurt staat.
• Let erop of het mes altijd blijft stilstaan bij stationair toerental.
• Let erop dat handvatten en veiligheidsvoorziening in orde zijn. Gebruik nooit een apparaat waarvan een onderdeel mist, of waaraan wijzigingen zijn aangebracht in afwijking van de specificaties.
• Controleer of het kantensnijder-hulpstuk juist op het apparaat gemonteerd is.
• Gebruik het apparaat alleen voor het beoogde doel. VEILIGHEIDSVOORSCHRIFTEN

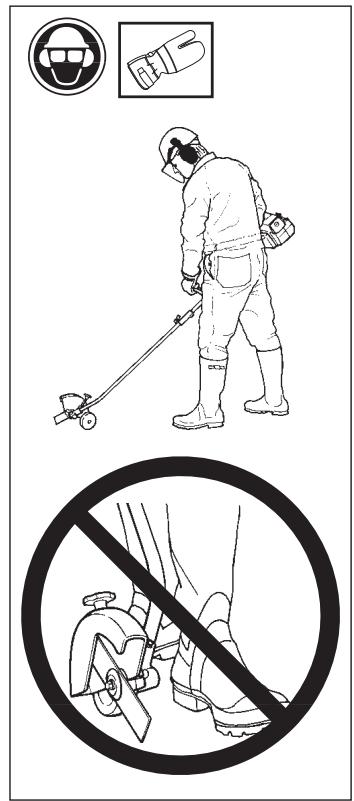

Veiligheidsvoorschriften tijdens de werkzaamheden

• Let erop dat u tijdens het werken altijd op een veilige en stabiele ondergrond staat.
• Houd het apparaat altijd met beide handen vast. Houd het apparaat rechts van het lichaam.
• Let erop dat handen en voeten buiten het bereik van het mes blijven wanneer de motor loopt.
• Houd na het uitzetten van de motor handen en voeten weg van het mes totdat dit geheel tot stilstand is gekomen.

• Houd het mes altijd bij de grond.
• Zet het apparaat stil, als er hevige trillingen ontstaan. Neem de startkabel los van de bougie. Controleer of het apparaat is beschadigd. Repareer eventuele beschadigingen. Veiligheidsvoorschriften na het voltooien van de werkzaamheden
• Vóór reinigen, repareren of inspecteren moet het mes tot stilstand zijn gekomen. Neem de startkabel los van de bougie.

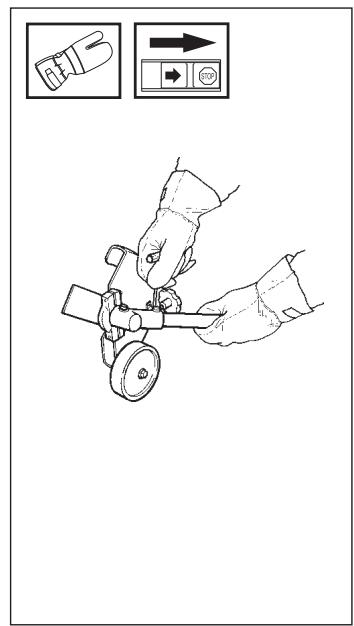

• Draag stevige handschoenen bij reparatie van het kantensnijder-hulpstuk.
• Bewaar het apparaat buiten het bereik van kinderen.
• Gebruik bij reparatie originele reserveonderdelen.

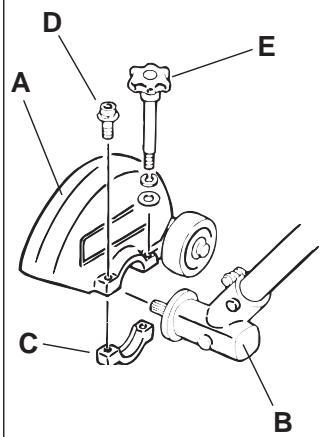

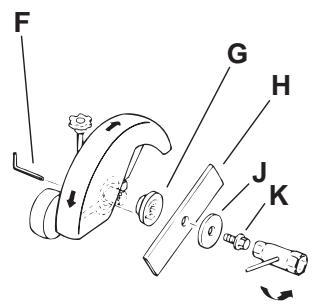

MONTEREN Monteren van beschermkap en mes Plaats eerst de beschermkap (A) op de haakse overbrenging (B), zie afb. De beschermkap heeft een groef waarin de geleideflens van het transmissiehuis past. Monteer de overval (C) op de tegenovergestelde kant op de beschermkap op de haakse overbrenging. De overval heeft ook een groef waarin de geleideflens van de transmissie past. Monteer de schroef (D) en de vergrendelknop (E) en trek de beschermkap en de overval samen. Zie afb. Haal niet te hard aan. De beschermkap moet op het transmissiehuis kunnen roteren. Roteer de beschermkap op het transmissiehuis tot de opening in het transmissiehuis voor de borgpen (F) zichtbaar wordt. Monteer de meenemer (G) op de transmissiehuisas en roteer de meenemer tot de opening voor de borgpen zich vlak voor de opening in het transmissiehuis bevindt. Steek de borgpin in de opening in het transmissiehuis en verder in de opening in de meenemer. Monteer het mes (H), de ring (J) en schroef de schroef (K) vast. N.B.! De schroef heeft linkse schroefdraad. Haal goed aan.

Voor u begint te werken, moet de maaidiepte ingesteld worden. Maak de vergrendelknop (A) los en roteer de beschermkap (B) door de vergrendelknop naar voor of naar achter te duwen. Als de vergrendelknop naar voren (van de machine weg) wordt geduwd, stijgt de maaidiepte toe. Als de vergrendelknop naar achter (naar de machine toe) wordt geduwd, daalt de maaidiepte.

N.B.! Vergeet niet om de borgpen te verwijderen voor u de machine in gebruik neemt.

Maaidiepte van de graskantmaaier instellen WAARSCHUWING! Onder geen beding mag het kantensnijdermes worden gebruikt zonder dat de beschermkap gemonteerd is.

WAARSCHUWING! Draag de machine altijd rechts van het lichaam. Draag altijd een veiligheidsbril, een lange broek en stevige schoenen als de machine in gebruik is. Denk om uw omgeving en let erop dat er geen mensen of dieren in de buurt komen of door in het rond geslingerde voorwerpen worden geraakt. Geef vol gas voordat het mes in de grond begint te werken. ONDERHOUD

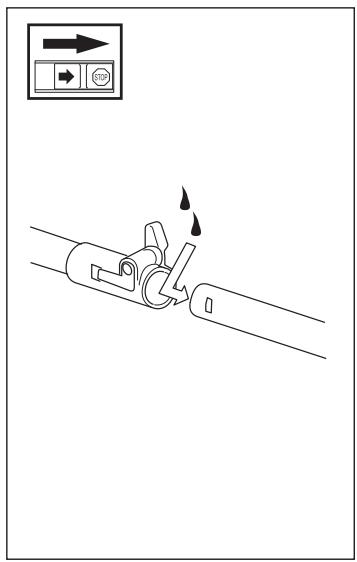

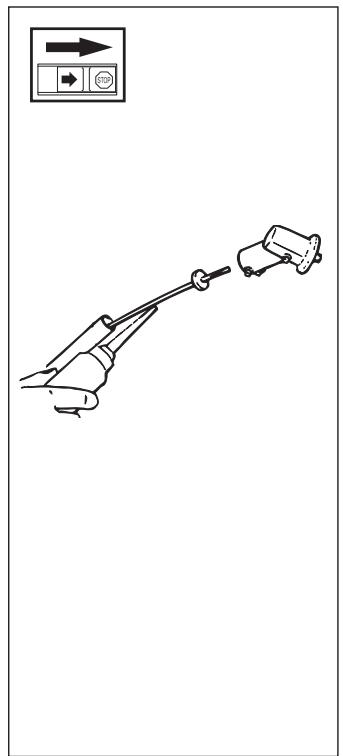

Deelbare steel Het aandrijfasuiteinde in de onderste steel moet om de 30 werkuren inwendig gesmeerd worden met vet. Als dit niet regelmatig gebeurt, bestaat het risico dat de andrijfasuiteinden (spiebanenverbindingen) van de deelbare modellen gaan klemmen. De flexibele aandrijfas smeren In de aandrijfasbuis van de graskantmaaier zit een flexibele aandrijfas. Deze flexibele aandrijfas moet regelmatig gesmeerd worden na ca. 30 werkuren. Maak de twee schroeven op de haakse overbrenging los en demonteer ze. De flexibele aandrijfas kan gemakkelijk uit de aandrijfasbuis getrokken worden door het uiteinde van de as stevig beet te grijpen. Smeer de flexibele aandrijfas over de hele lengte in en duw hem terug in de aandrijfasbuis. Draai de as tijdens het naar binnen duwen zodat hij juist in de koppeling past. Zet de haakse overbrenging terug op de aandrijfasbuis en haal de twee schroeven aan.
