MANUAL DE UTILIZADOR EDGER HUSQVARNA

ATENÇÃO Este acessório só pode ser usado em serras de roçadura/recortadores para ele homologados. Veja em “Acessórios recomendados” no capítulo “Especificações técnicas” do manual de instruções para o uso da máquina. Unidade recortadora de cantos

ATENÇÃO! Este acessório pode causar sérios ferimentos pessoais. Leia atentamente as instruções de segurança. Aprenda como se deve utilizar a máquina. Observação: Leia cuidadosamente as instruções para o uso antes de utilizar a máquina. Protecção pessoal

• Utilize sempre botas, assim como o restante equipamento de protecçao pessoal, descrito no capítulo ”Equipamento de protecção pessoal”. Instruções de segurança antes de arrancar
• Inspeccione o local de trabalho. Remova todos os objectos soltos, tais como pedras, fragmentos de vidro, pregos, arames de aço, cordeis, etc., que possam ser arremessados ou enredar-se na lâmina e na respectiva protecção.
• Mantenha estranhos ao trabalho afastados. Crianças, animais, espectadores e ajudantes deverão situar-se a 15 m (50 pés) da área de segurança. Pare a máquina imediatamente se alguém se aproximar.
• Verifique toda a máquina antes de arrancar. Substitua peças danificadas. Verifique se não há fugas de combustível e se todas as protecções e coberturas estão completas e devidamente fixas. Controle todos os parafusos e porcas.

• Verifique se não há rachaduras na lâmina ou outros danos.

• Zele para que a protecção da lâmina esteja montada e em perfeito estado.

• Use sempre roupas de trabalho e fortes calças compridas.
• Nunca use peças de roupa soltas ou jóias.
• Pessoas com cabelos compridos, por questões de segurança pessoal, devem mantê-los presos.

• Verifique se a lâmina e a sua protecção estão devidamente fixas.
• Ao ajustar o carburador, certifique-se de que a lâmina está voltada contra o solo e não há ninguém nas proximidades.
• Certifique-se de que a lâmina sempre pára na marcha em vazio. Instruções de segurança para os arredores

• Nunca permita que crianças utilizem a máquina.

• Certifique-se de que os punhos e os dispositivos de segurança estão em ordem. Nunca utilize uma máquina em que faltem peças ou cujas especificações tenham sido indevidamente alteradas.

• Providencie para que ninguém esteja a menos de 15 m do local de trabalho.

• Verifique se a unidade recortadora de cantos está devidamente montada na máquina.

• Nunca permita que outra pessoa utilize a máquina sem estar certo de que a mesma entendeu o conteúdo do manual de instruções.

• Use a máquina somente para as funções a que a mesma se destina.

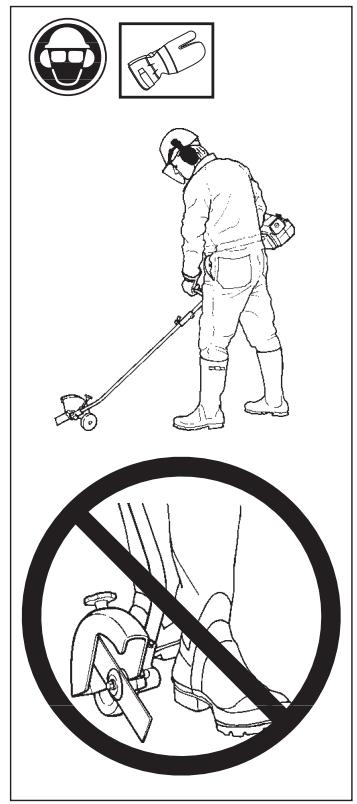

Instruções de segurança durante o trabalho.

• Certifique-se de que tem uma posição de trabalho segura e estável.
• Use sempre ambas as mãos para segurar a máquina. Mantenha a máquina do lado direito do corpo.

• Certifique-se de que as mãos e pés não entram em contacto com a lâmina quando o motor está a funcionar.
• Ao desligar o motor, mantenha as mãos e pés afastados da lâmina até que esta pare completamente.

• Mantenha sempre a lâmina próxima ao solo.
• Se ocorrerem fortes vibrações, pare a máquina. Remova o cabo da vela de ignição. Verifique se a máquina não sofreu danos. Repare danos eventuais. Instruções de segurança após o término do trabalho
• Antes da limpeza, reparação ou inspecção, certifique-se de que a lâmina parou de girar. Retire o cabo da vela de ignição.

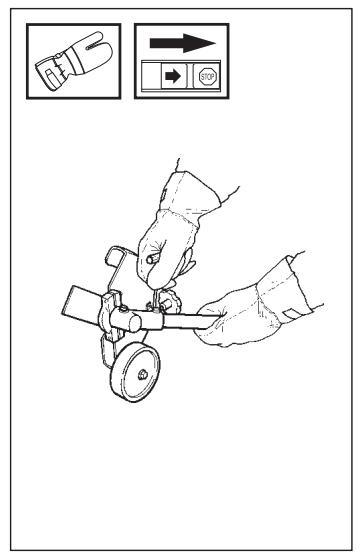

• Use luvas reforçadas ao reparar a recortadora de cantos.
• Mantenha a máquina fora do alcance de crianças.
• Use peças de reposição originais ao fazer reparações.

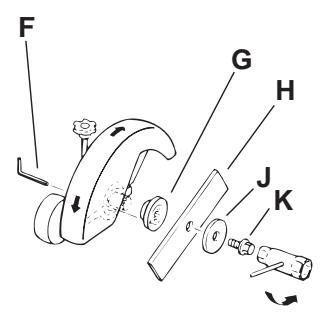

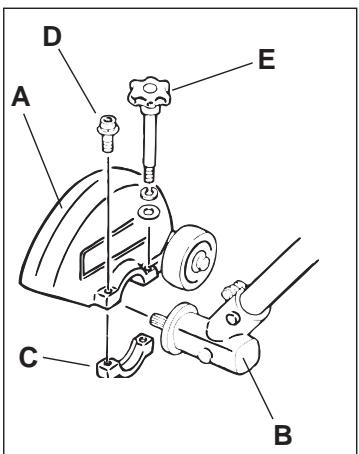

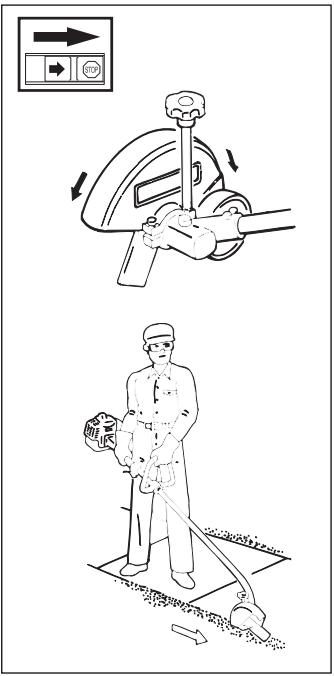

MONTAGEM Montagem da lâmina e respectiva protecção Ajuste da profundidade de corte do recortador de cantos Coloque primeiramente a protecção (A) na engrenagem angular (B), veja a fig. Na protecção há um sulco que se ajusta a uma guia na caixa de engrenagens. Monte a braçadeira (C) na engrenagem angular pelo lado oposto ao da protecção. A braçadeira também possui um sulco que se ajusta à guia da engrenagem. Introduza o parafuso (D) e o manípulo (E) e aperte a protecção e a braçadeira. Veja a fig. Não aperte demasiado. A protecção da lâmina deverá poder girar na caixa de engrenagens. Gire a protecção na caixa de engrenagens até que o orifício para o pino de travagem (F) seja visível. Monte o flange (G) no eixo da caixa de engrenagens e gire o flange até que o furo para o pino de travagem deste coincida com o furo da caixa de engrenagens. Introduza o pino de travagem no furo da caixa de engrenagens e no furo do flange. Coloque a lâmina (H), arruela (J) e atarraxe o parafuso (K). OBS: O parafuso tem rosca à esquerda. Aperte bem. Antes de iniciar o trabalho, deve-se ajustar a profundidade de corte. Afrouxe o manípulo (A) e gire a protecção (B), movendo o manípulo para a frente ou para trás. Movendose o manípulo para a frente (afastando-se da máquina), aumenta-se a profundidade de corte. Para trás (de encontro à máquina), diminui-se a profundidade de corte.

OBS: Não se esqueça de remover o pino de travagem antes de utilizar a máquina.

ATENÇÃO! Sob nenhumas circunstâncias, a lâmina da recortadora de cantos pode ser utilizada sem que a protecção da lâmina esteja montada na sua devida posição.

ATENÇÃO! Trabalhe sempre com a máquina do lado direito do seu corpo. Use sempre óculos de protecção, calças compridas e sapatos reforçados ao operar com a máquina. Observe os arredores. Providencie para que não se encontrem pessoas ou animais nas proximidades e que não sejam atingidos por objectos arremessados à distância. Acelere plenamente antes da lâmina começar a trabalhar na terra. MANUTENÇÃO

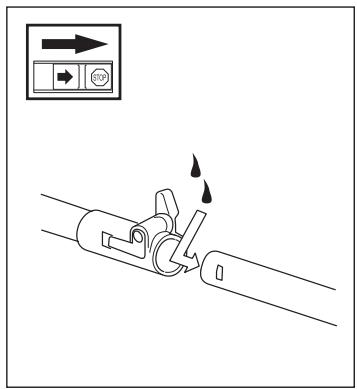

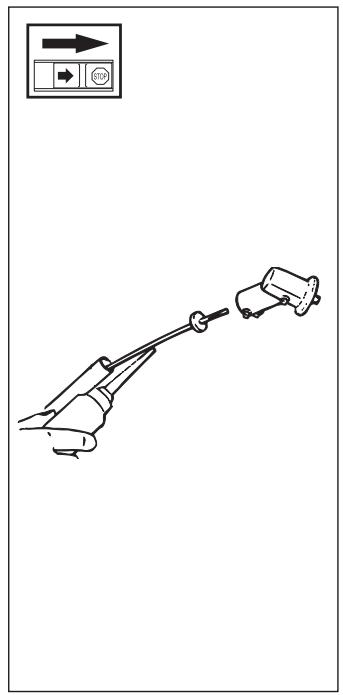

Tubo divisível A extremidade do eixo motriz, na parte inferior do tubo, lubrifica-se internamente com massa lubrificante a cada 30 horas de trabalho. Corre-se o risco de que as extremidades do eixo motriz (chavetas de deslize) fiquem emperradas, nos modelos divisíveis, caso não haja lubrificação periódica. Lubrificação do eixo flexível Dentro do tubo do recortador de cantos localizase o eixo flexível. Este deve ser regularmente lubrificado após cerca de 30 horas de funcionamento. Solte os dois parafusos da engrenagem angular e desmonte-a. O eixo flexível remove-se facilmente do tubo por meio de uma pressão firme sobre a extremidade do eixo. Lubrifique o eixo flexível em toda a sua extensão e introduza-o novamente no tubo. Durante a introdução, gire o eixo de modo que este se ajuste correctamente à embraiagem. Reponha a engrenagem angular no tubo e aperte os dois parafusos.
