EDGER - Herramientas de jardineria HUSQVARNA - Manual de uso y guía de instrucciones gratis

Tipo de producto	Accesorio cortabordes para desbrozadora/cortabordes
Marca	HUSQVARNA
Modelo	EDGER
Uso	Creación de bordes limpios a lo largo de caminos y céspedes
Compatibilidad	Desbrozadoras/cortabordes HUSQVARNA homologadas (ver manual de la máquina)
Materiales	Acero, plástico reforzado
Peso aproximado	1,5 kg
Longitud del tubo	Aproximadamente 1,2 m
Cuchilla	Cuchillo de acero, intercambiable
Profundidad de corte	Ajustable mediante tornillo de bloqueo (adelante/atrás)
Protección	Protector de cuchilla obligatorio incluido
Seguridad	Distancia de seguridad 15 m, uso de EPI, parada de emergencia
Lubricación	Eje de transmisión flexible cada 30 h de servicio
Mantenimiento	Verificación antes de cada uso, limpieza después del trabajo
Piezas de repuesto	Piezas de repuesto originales HUSQVARNA recomendadas
Reparabilidad	Montaje y desmontaje posible por el usuario, reparaciones por profesional
Instrucciones	Manual de uso proporcionado, 52 páginas
Garantía	Garantía estándar del fabricante (ver condiciones)

Preguntas frecuentes - EDGER HUSQVARNA

¿Cómo instalar el protector de cuchilla y la cuchilla del accesorio cortabordes?

Coloque primero el protector de cuchilla (A) sobre el engranaje angular (B), luego monte la pieza (C) en el lado opuesto con los tornillos (D) y (E). Atornille sin apretar demasiado, luego gire el protector hasta alinear el agujero del cárter con el del perno de arrastre (G). Inserte el pasador de bloqueo (F), luego monte la cuchilla (H), la arandela (J) y atornille el tornillo (K) (rosca izquierda). No olvide retirar el pasador antes de usar.

¿Cómo ajustar la profundidad de corte del cortabordes?

La profundidad de corte se ajusta empujando el tornillo de bloqueo hacia adelante (más profundo) o hacia atrás (menos profundo). Realice este ajuste antes de comenzar a trabajar.

¿Cuáles son las instrucciones de seguridad esenciales a seguir?

Use siempre botas, ropa ajustada, gafas de protección y recoja el cabello largo. Mantenga una distancia de seguridad de 15 m alrededor de la máquina. No permita que los niños la usen. Antes de cada uso, inspeccione el área de trabajo y retire los objetos que puedan ser proyectados.

¿Cómo mantener el eje de transmisión flexible?

Cada 30 horas de servicio, desmonte el engranaje angular aflojando los dos tornillos, extraiga el eje flexible, lubríquelo en toda su longitud con grasa, luego vuelva a colocarlo girándolo correctamente antes de volver a montar el engranaje.

¿Qué hacer en caso de vibraciones excesivas durante el uso?

Detenga inmediatamente la máquina, desconecte el cable de encendido de la bujía, luego inspeccione la máquina para detectar posibles piezas dañadas. Repare los defectos antes de reanudar el trabajo.

¿Puedo usar el accesorio con cualquier desbrozadora?

No, este accesorio está homologado únicamente para desbrozadoras/cortabordes HUSQVARNA específicos. Consulte la sección 'Accesorios homologados' en el manual de su máquina para verificar la compatibilidad.

¿Cómo limpiar el accesorio después del uso?

Detenga el motor y desconecte el cable de encendido. Limpie la cuchilla y el protector con un paño o un cepillo. Evite el agua a presión. Guarde el accesorio en un lugar seco, fuera del alcance de los niños.

¿Dónde puedo encontrar piezas de repuesto para el accesorio?

Utilice únicamente piezas de repuesto originales HUSQVARNA. Puede pedirlas a un distribuidor autorizado o en el sitio web oficial de la marca (referencia: manual de uso).

¿Cuál es el procedimiento de arranque seguro?

Antes de arrancar, verifique que la cuchilla no esté dañada, que el protector esté bien fijado y que no haya nadie a menos de 15 m. Ponga la máquina al ralentí, luego acelere gradualmente para que la cuchilla comience a cortar el suelo.

¿Cómo saber si la cuchilla debe ser reemplazada?

Inspeccione visualmente la cuchilla antes de cada uso. Si presenta grietas, astillas o signos de desgaste excesivo (bordes desafilados), reemplácela inmediatamente. Utilice siempre una cuchilla original HUSQVARNA.

MANUAL DE USUARIO EDGER HUSQVARNA

ES Manual de instrucciones Suplemento cortabordes

Este accesorio sólo puede ser utilizado con las desbrozadoras/recortadoras destinadas al mismo, vea "Accesorios aprobados" en el capítulo "Datos técnicos" del manual de instrucciones de la máquina.

Accesorio para corte de bordes

ATENCIÓN

Este accesorio puede causar heridas graves. Lea atentamente las instrucciones de seguridad. Aprenda a manejar la máquina.

¡ATENCIÓN! Lea atentamente el manual de instrucciones antes de utilizar la máquina.

Protección personal

• Utilice siempre botas y además el equipo indicado en la sección "Equipo de protección personal".
• Utilice siempre indumentaria de trabajo y pantalones largos fuertes.
• No utilice nunca ropas amplias ni joyas.
• Las personas que tengan cabellos largos, deben levantarlo como medida de seguridad personal.

Instrucciones de seguridad para el entorno

• No permita nunca que los niños utilicen la máquina.
• Controle que nadie se acerque a menos de 15 metros durante el trabajo.
• No permita nunca utilizar la máquina a nadie sin estar seguro que ha comprendido el contenido del manual de instrucciones.

Instrucciones de seguridad antes de arrancar

• Inspeccione el lugar de trabajo. Aleje todos los objetos sueltos, como piedras, cristales rotos, clavos, alambre de acero, cuerdas, etc. que puedan ser despedidos o enredarse en la cuchilla o la protección de ésta.
• Mantenga a distancia a terceros. Los niños, animales, curiosos y ayudantes deben mantenerse fuera de la zona de seguridad de 15 metros. Pare la máquina inmediatamente si alguien se acerca.

• Controle toda la máquina antes de arrancar. Cambie las piezas rotas. Controle que no haya fugas de combustible y que todas las protecciones y tapas estén en buenas condiciones y bien fijas. Controle todos los tornillos y tuercas.

• Controle que la cuchilla no tenga grietas ni otros daños.

• Verifique que la protección de la cuchilla esté montada y sin dañar.

• Controle que la cuchilla y su protección estén correctamente montadas.

• Al ajustar el carburador controle que la cuchilla esté contra el suelo y que no haya nadie en las cercanías.
• Controle que la cuchilla siempre se detenga en régimen de ralentí.
• Controle que los mangos y la función de seguridad estén en orden. No utilice nunca una máquina a la que le falte una parte o que haya sido modificada y no coincida con las especificaciones.
• Controle que el accesorio para corte de bordes esté correctamente montado en la máquina.
• Utilice la máquina solamente para lo que está destinada.

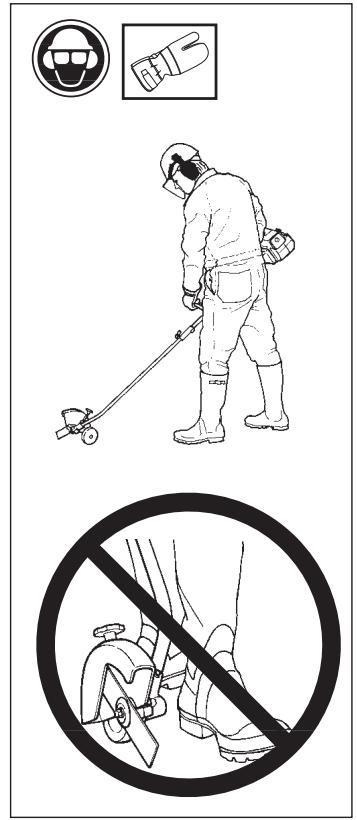

Instrucciones de seguridad durante el trabajo

• Debe tener siempre una posición de trabajo segura y firme.
• Utilice siempre las dos manos para sostener la máquina. Mantenga la máquina en el lado derecho de su cuerpo.
• Controle que ni las manos ni los pies entren en contacto con la cuchilla estando el motor en marcha.
• Al parar el motor, mantenga las manos y los pies alejados de la cuchilla hasta que se haya detenido completamente.

• Mantenga siempre la cuchilla cerca del suelo.
• Si se producen vibraciones fuertes, pare la máquina. Quite el cable de la bujía. Controle que la máquina no esté dañada. Repare posibles averías.

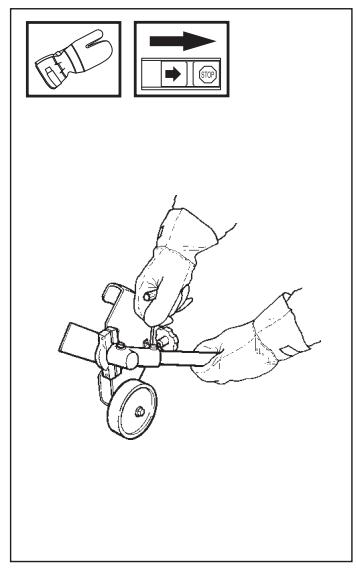

Instrucciones de seguridad después del trabajo.

• Antes de la limpieza, reparación o inspección, controle que la cuchilla se haya detenido. Quite el cable de la bujía.
• Al reparar el accesorio para corte de bordes utilice guantes resistentes.
• Mantenga la máquina fuera del alcance de los niños.
• Al reparar utilice solamente repuestos originales.

Montaje de la protección del cuchillo y del cuchillo

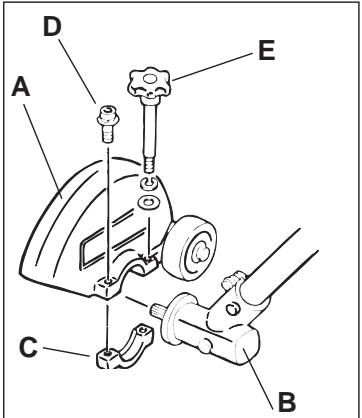

Coloque primeramente la protección del cuchillo (A) en el engranaje angulado (B), vea la figura. En la protección hay una ranura que debe coincidir con una brida guía que hay en el cuerpo del engranaje. Coloque el soporte (C) en el lado opuesto a la protección sobre el engranaje angulado. El soporte también tiene una ranura que debe coincidir con la brida guía del engranaje. Coloque allí el tornillo (D) y la mariposa (E) ajustando la protección y el soporte. Vea la figura. No apriete demasiado fuerte. La protección del cuchillo debe poder girar sobre el engranaje. Gire la protección hasta que vea el orificio para el gorrón de fijación (F) en el cuerpo del engranaje. Coloque la brida (G) en el eje del cuerpo del engranaje y gire la brida hasta que el orificio para el gorrón de fijación coincida con el orificio del cuerpo del engranaje. Coloque entonces el gorrón de fijación haciéndolo penetrar en el orificio del cuerpo del engranaje y de la brida. Coloque el cuchillo (H), la arandela (J) y el tornillo (K). El tornillo tiene rosca izquierda. Apriete con fuerza.

A D E C B

ATENCIÓN: No olvide retirar el gorrón de fijación antes de utilizar la máquina.

ATENCIÓN:

Bajo ninguna circunstancia deberá utilizarse la cuchilla para cortar bordes sin haber montado antes la protección correspondiente.

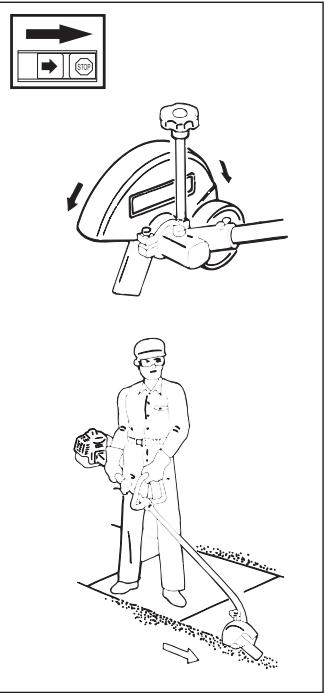

Regulación de la profundidad de corte del cortacantos

Antes de comenzar el trabajo debe regular la profundidad de corte. Afloje la perilla (A) y gire la protección (B) llevando la perilla hacia adelante o atrás. Si la lleva hacia adelante (con respecto a la máquina) aumenta la profundidad de corte. Si lo hace hacia atrás (hacia la máquina) disminuye la profundidad de corte.

Lleve siempre la máquina sobre su lado derecho. Utilice siempre gafas protectoras, pantalones largos y zapatos gruesos al emplear la máquina. Observe su entorno y tenga cuidado de que otras personas o animales se acerquen o sean alcanzados por objetos desprendidos. Apriete a fondo el acelerador antes de comenzar a utilizar la cuchilla en el suelo.

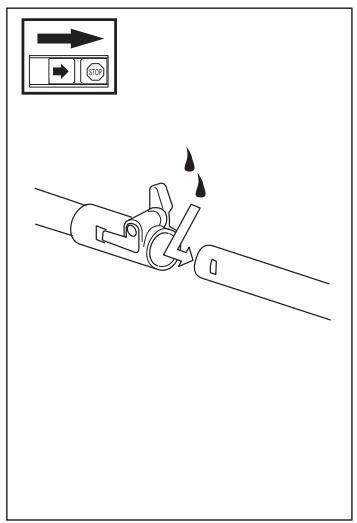

Tubo divisible

El punta del eje motriz en la parte inferior del tubo debe lubricarse con grasa cada 30 horas de trabajo. Existe el riesgo de que las puntas del eje motriz (uniones ranuradas) de los modelos divisibles, se atasquen si no se lubrican regularmente.

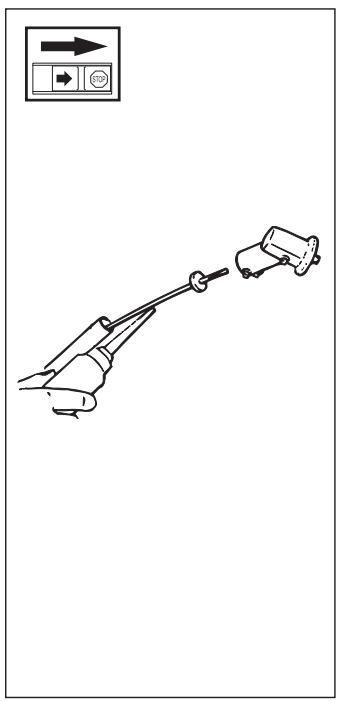

Lubricación del eje propulsor flexible

Dentro del tubo del eje propulsor del cortacantos hay un eje propulsor flexible que regularmente debe ser lubricado después de aproximadamente 30 horas de funcionamiento. Afloje los dos tornillos del engranaje angulado y desármelo. El eje propulsor flexible puede ser retirado fácilmente del tubo de eje sujetando con fuerza la punta. Lubrique todo el largo del eje flexible e introdúzcalo nuevamente en el tubo girando para que calce correctamente en la conexión. Coloque nuevamente el engranaje angulado en el tubo del eje propulsor y apriete los tornillos.
