ATTENZIONE! Questo accessorio può essere usato solo con alcuni tipi di decespugliatori/ bordatori appositamente studiati (vedere alla voce ”Accessori omologati”, al capitolo ”Dati Tecnici”, nel manuale delle istruzioni della macchina). Utensile bordatore

AVVERTENZA! Il presente utensile può provocare gravi lesioni personali. Leggere attentamente le norme di sicurezza. Studiare il corretto utilizzo della macchina. NB - Leggere attentamente il manuale di istruzioni prima di utilizzare la macchina. Protezione personale

• Indossare sempre stivali e l’attrezzatura descritta al capitolo ”Abbigliamento protettivo di sicurezza”.
• Utilizzare sempre abiti da lavoro e calzature robuste.
• Non indossare mai abiti con fronzoli oppure gioielli.
• Legare i capelli, se lunghi. Norme di sicurezza prima dell’avviamento
• Controllare l’area di lavoro. Togliere qualsiasi corpo estraneo, ad esempio pietre, frammenti di vetro, chiodi, fili di ferro, cordoni ecc. che possa essere lanciato in aria oppure restare impigliato nella lama oppure nel suo carter protettivo.
• Non permettere che estranei si avvicinino. Bambini, animali, spettatori e collaboratori devono rispettare la distanza di sicurezza di 15 m. Se qualcuno si avvicina, fermare immediatamente la macchina.
• Controllare tutta la macchina prima dell’avviamento. Sostituire le parti danneggiate. Controllare che non vi siano perdite di carburante ed accertarsi che tutti i carter e le protezioni siano integri e fissati correttamente. Controllare viti e dadi.

• Accertarsi che la lama non presenti crepe o altri danni.

• Controllare che il coprilama sia integro e correttamente montato.

• Controllare che la lama ed il carter siano fissati correttamente.
• In sede di regolazione del carburatore, tenere la lama a livello del terreno ed accertarsi che non vi sia nessuno nelle immediate vicinanze. Norme di sicurezza per l’ambiente circostante
• Non permettere che la macchina sia utilizzata da bambini.
• Mentre la macchina è in funzione, non permettere che nessuno si avvicini ad una distanza inferiore a 15 m.
• Prima di consentire ad altri l’utilizzo della macchina, accertarsi che abbiano letto e capito il contenuto del libretto di istruzioni.

• Accertarsi che la lama si fermi sempre al minimo.
• Accertarsi che le impugnature ed i dispositivi di sicurezza siano in ordine. Non utilizzare mai la macchina se qualche parte manca oppure è stata sottoposta a modifiche non previste dalle specifiche tecniche.
• Accertarsi che l’utensile bordatore sia fissato correttamente alla macchina.
• Non utilizzare la macchina per scopi diversi da quelli previsti.

Norme di sicurezza durante il lavoro

• Lavorare sempre in posizione sicura e stabile.

• Tenere sempre la macchina con entrambe le mani. Lavorare tenendo la macchina alla destra del corpo.

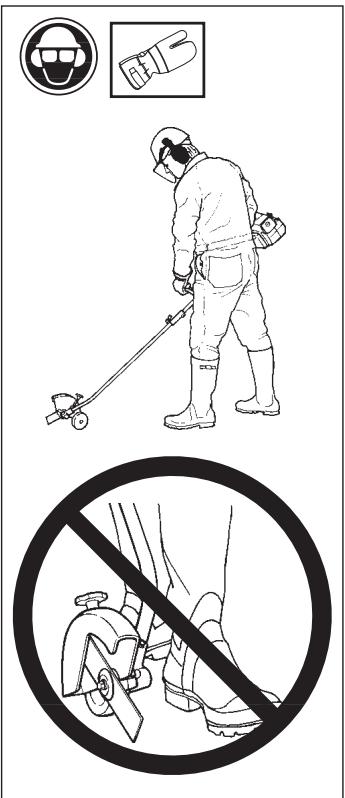

• Accertarsi che piedi e mani non tocchino la lama mentre il motore è acceso.

• Dopo aver spento il motore, tenere mani e piedi lontani dalla lama finché non si è fermata.

• Tenere sempre la lama a livello del terreno.
• Se insorgono forti vibrazioni, fermare la macchina. Staccare il cavo di accensione dalla candela. Accertarsi dell’integrità della macchina e provvedere a riparare eventuali danni. Norme di sicurezza dopo il lavoro
• Accertarsi sempre che la lama si sia fermata prima di pulire, riparare o controllare la macchina. Staccare il cavo di accensione dalla candela.

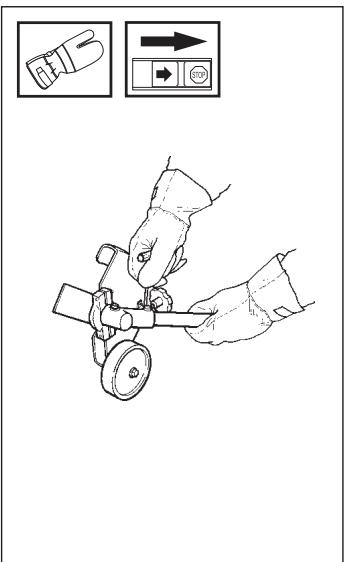

• In sede di riparazione dell’utensile bordatore, utilizzare guanti robusti.
• Conservare la macchina fuori dalla portata dei bambini.
• Utilizzare esclusivamente ricambi originali.

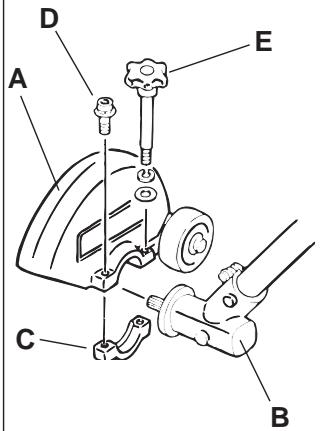

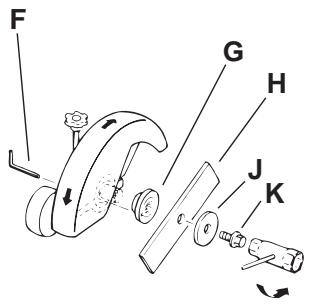

ASSEMBLAGGIO Montaggio di paralama e lama Collocare prima di tutto il paralama (A) sul riduttore angolare (B), vedere figura. Sul paralama vi è una guida che corrisponde alla flangia dell’alloggiamento del riduttore. Montare il ponticello (C) sontro il paralama, dal lato opposto del riduttore. Anche il ponticello ha una guida che corrisponde alla flangia del riduttore. Applicare la vite (D) e la manopola (E), ed avvitare in modo da unire il paralama ed il ponticello. Vedere figura. Non stringere troppo. Il paralama deve poter ruotare sul riduttore. Far ruotare il paralama rispetto al riduttore fino a rendere visibile, sull’alloggiamento del riduttore, il foro per la spina di bloccaggio (F). Montare il menabrida (G) sull’alberino del riduttore e far ruotare il menabrida finché il suo foro per la spina di bloccaggio non venga a trovarsi in posizione corrispondente al foro nell’alloggiamento del riduttore. Infilare la spina di bloccaggio nel foro dell’alloggiamento del riduttore e poi nel foro del menabrida. Montare la lama (H), la rondella (J) ed avvitare la vite (K). NOTA! la vite ha filettatura sinistrorsa. Stringere con forza.

Regolazione della profondità di taglio del tagliabordi

NOTA! Non dimenticare di togliere la spina di bloccaggio prima di usare la macchina.

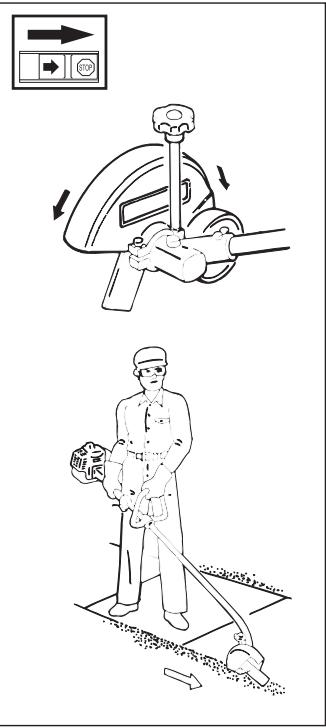

ATTENZIONE! Non usare mai il tagliabordi privo di coprilama opportunamente montato. Prima di iniziare il lavoro, è necessario impostare la profondità di taglio. Svitare la manopola di bloccaggio (A) e ruotare il paralama (B) in avanti o indietro. Se la manopola viene portata in avanti (allontanata dalla macchina), la profondità di taglio aumenta. Se la manopola viene portata indietro (verso la macchina), la profondità di taglio diminuisce.

ATTENZIONE! Portare sempre la macchina sulla destra. Indossare occhiali di protezione, pantaloni lunghi e scarpe robuste durante l’uso. Guardarsi attorno e controllare che non si avvicinino persone o animali che possano essere colpiti da oggetti movimentati dall’utensile. Procedere a pieno gas quando la lama incontra il terreno. MANUTENZIONE

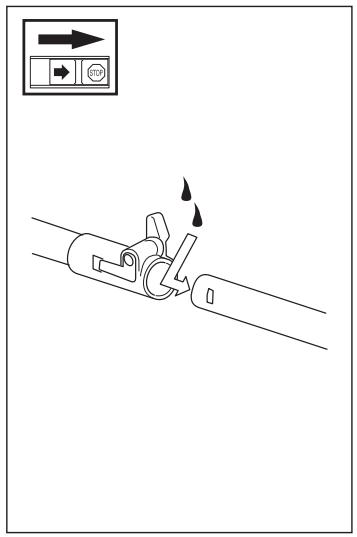

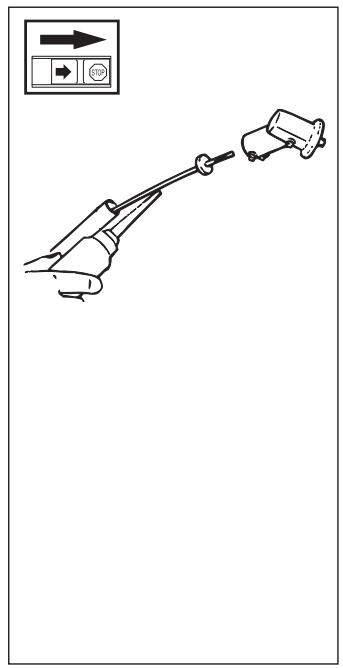

Asta smontabile L’estremità dell’albero di trasmissione montata presente nella sezione inferiore dell’asta, deve essere ingrassata ogni 30 ore di esercizio. C’è il rischio che le estremità dell’albero di trasmissione (innesti) sui modelli smontabili siano sottoposte a grippaggio se non vengono ingrassate periodicamente. Lubrificazione dell’albero di trasmissione pieghevole Entro il tubo dell’albero del tagliabordi, si trova un albero di trasmissione pieghevole. Esso va lubrificato regolarmente dopo circa 30 ore di esercizio. Svitare le due viti sul riduttore angolare e smontare quest’ultimo. Afferrando saldamente l’estremità dell’albero, è facile estrarlo dal tubo. Ingrassare l’albero pieghevole su tutta la sua lunghezza ed introdurlo nuovamente nel tubo. Mentre l’albero viene introdotto, esso va fatto ruotare in modo da collegarsi correttamente con la frizione. Rimontare il riduttore angolare al suo posto e stringere le due viti.
