GEBRUIKSAANWIJZING HF-5.0AT Horizon

Lees de LOOPBANDGIDS voor u deze GEBRUIKERSHANDLEIDING gebruikt.

Er zijn verschillende stappen tijdens het montageproces waarbij speciale aandacht vereist is. Het is erg belangrijk om de montage-instructies te volgen en ervoor te zorgen dat het product correct wordt gemonteerd om het risico op letsel te verminderen. Zorg ervoor dat alle onderdelen stevig zijn vastgedraaid voordat u de loopband gebruikt om ervoor te zorgen dat de loopband stabiel en structureel in orde is.

Zoek voor u verder gaat het serienummer van de loopband, dat zich bevindt op een witte barcode-sticker in de buurt van de aan-/uitschakelaar, en voer het hieronder in.

VUL UW SERIENUMMER EN MÖDELNAAM IN DE ONDERSTAANDE VAKKEN IN:

SERIENUMMER:

TM

MODELNAAM: HORIZON 5.0AT LOOPBAND

» Geef het SERIENUMMER en de MODELNAAM op als u belt voor een serviceafpraak.

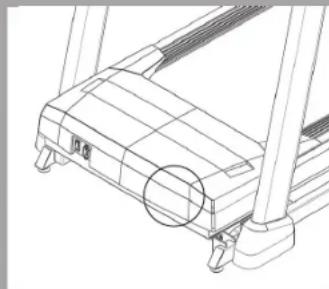

LOCATIE SERIENUMMER

1 hoofdframe
□ 1 consoleset
□ 2 consolemasten
□ 1 tablethouder
□ 1 set montagemateriaal
□ 1 veiligheidssleutel
□ 1 fles siliconengel (voor 2 toepassingen)

SET MONTAGEMATERIAAL:

4 Veerring Ø8.2 Aantal: 6

5 Platte ring Ø8.2 Aantal: 6

6 Bout M4x10 Aantal: 3

Gereedschapset

5mm L-sleutel 6mm L- sleutel 6mm T- sleutel Schroevendraaier

WAARSCHUWING

HET NIET OPVOLGEN VAN DEZE INSTRUCTIES KAN TOT LETSEL LEIDEN!

WAARSCHUWING

PROBEER DE LOOPBAND NIET OP TE TILLEN! Verplaats of til de loopband niet uit de verpakking tot dit in de montage-instructies wordt gespecificeerd. U mag de plastic verpakking van de consolemasten verwijderen.

WAARSCHUWING

Open de doos nooit als deze op zijn kop of op zijn kant ligt.

Pak deze unit uit en monteer deze waar hij gebruikt gaat worden.

De gesloten loopband is uitgerust met hogedrukveren waardoor het onderste basisframe open kan springen bij verkeerd gebruik.

De rode transportkabels worden geïnstalleerd tussen het bovenste deckframe en het onderste basisframe om te voorkomen dat het onderste basisframe verschuift. Verwijder de rode transportkabels NIET totdat u de instructie krijgt om dit te doen.

OPMERKING: Zorg er tijdens elke montageap voor dat ALLE bouten en moeren op hun plaats zitten en gedeeltelijk ingeschroefd zijn voordat u de bouten helemaal vastdraait.

OPMERKING: Een beetje vet kan helpen bij de installatie van met montagemateriaal. Elk vet, zoals lithium fietsvet, wordt aanbevolen.

HULP NODIG?

Als u vragen hebt of als er onderdelen ontbreken, neem dan contact op met de technische klantenservice. De contactgegevens staan op het achterpaneel van deze handleiding.

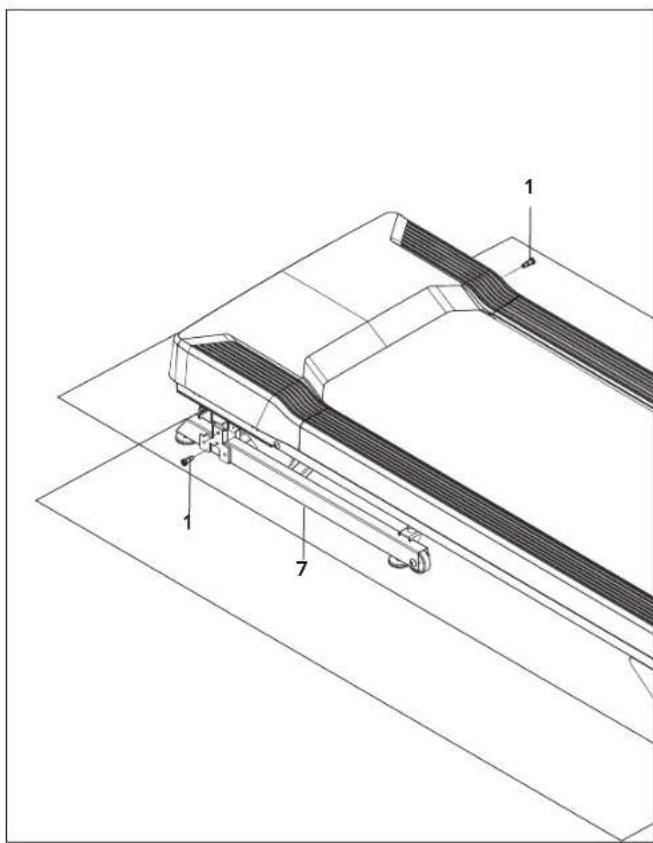

1.1 Open het montagemateriaal voor stap 1.
1.2 Steek 2 bouten(1) in het basisframe(7) met behulp van de 5mm L-sleutel. Draai ze stevig vast.

10L 8 2 10R 2.3

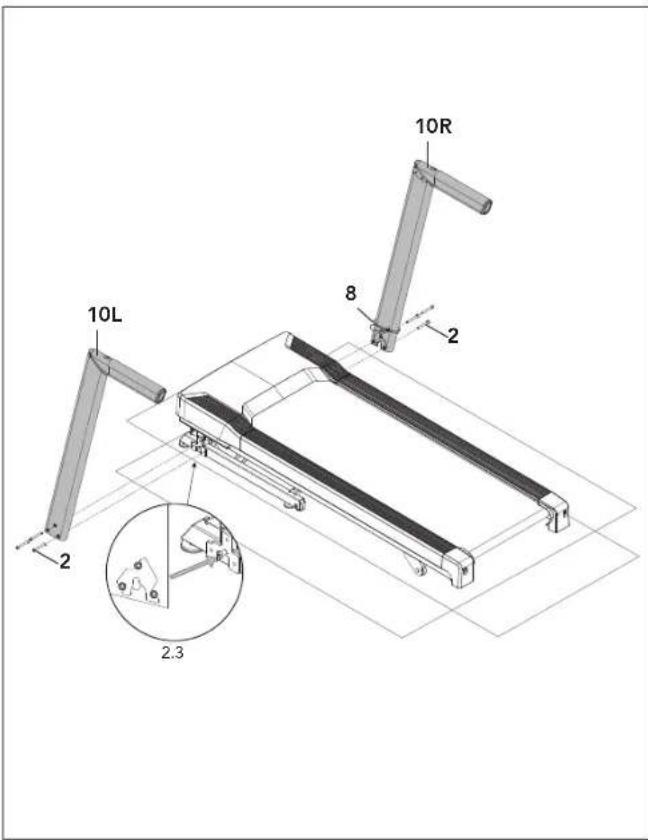

MONTAGE STAP 2

STAP 2 MONTAGEMATERIAAL:

2.1 Open het montagemateriaal voor stap 2.
2.2 Verplaats de geleidedraad (8) boven de beugel van de consolemast om te voorkomen dat hij bekneld raakt.
2.3 Lijn elke consolemast (10L&R) uit met de bouten uit stap 1 en bevestig ze met 6 bouten (2). Draai de bouten NIET VOLLEDIG vast.

OPMERKING: Zorg dat er geen draden beklemd raken bij de montage van de masten.

OPMERKING: Draai de bouten niet volledig vast tot het einde van STAP 3.

11 5 4 3

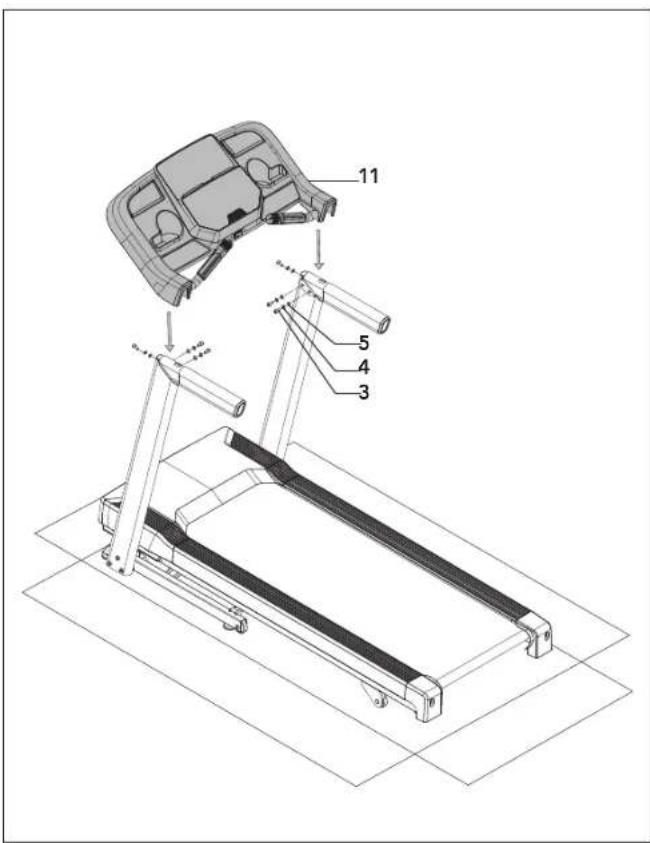

MONTAGE STAP 3

STAP 3 MONTAGEMATERIAAL:

3.1 Open het montagemateriaal voor stap 3.
3.2 Plaats de console(11) voorzichtig bovenop de consolemasten en bevestig met 6 bouten(3), 6 veerringen(4)en 6 platte ringen(5).
3.3 Draai alle bouten van stap 2 en stap 3 vast met een 6 mm T-sleutel en een 6 mm L-sleutel.

Zorg dat er geen draden beklemd raken bij de montage van de console.

4.1 Open het montagemateriaal voor stap 4.

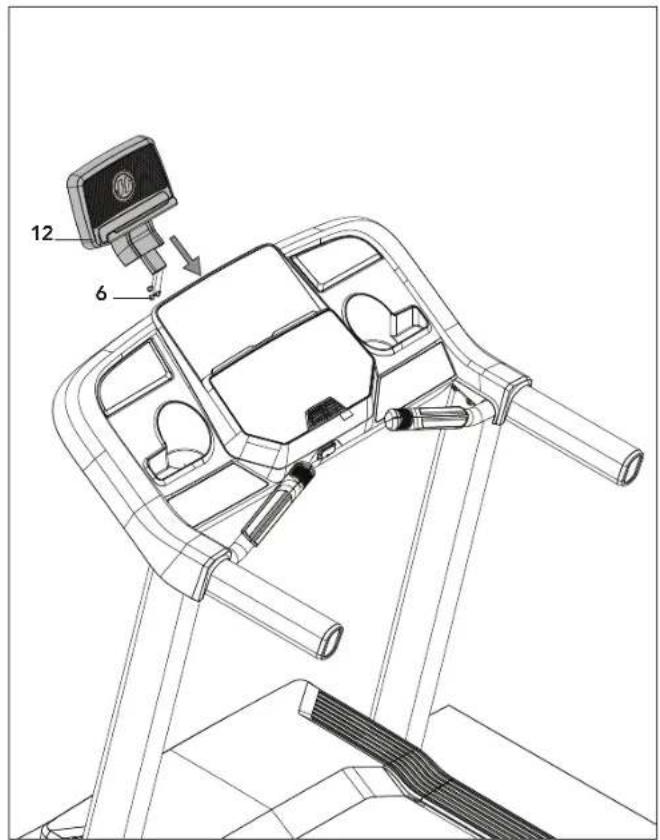

4.2 Bevestig het houder voor tablet/leesmateriaal (12) aan de console met 3 bouten(6). Draai stevig vast met de bijgeleverde schroevendraaier.

6.3 en 6.4 12 9 8 10R 11 6.2 10R 8 9

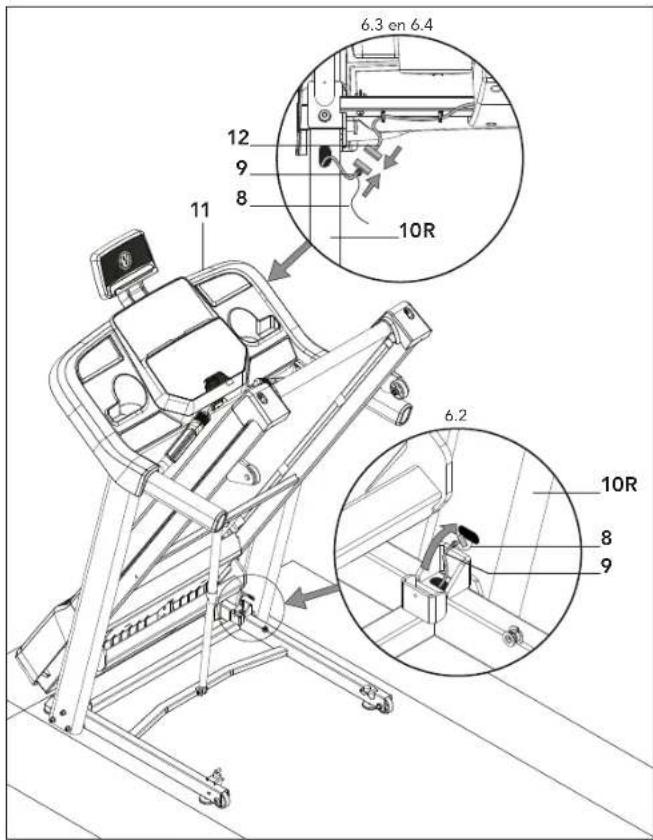

MONTAGE STAP 5

5.1 De loopband inklappen Zorg ervoor dat het loopvlak stevig is vergrendeld.
5.2 Wikkel de geleidedraad (8) rond de consolekabel (9) en voer deze door de opening aan de onderkant van de rechter consolemast (10R).
5.3 Trek de geleidedraad (8) en consolekabel(9) door de opening aan de voorkant van de rechter consolemast (10R). Maak de geleidedraad (8) los en leg deze terzijde.
5.4 Maak de kabel van de bovenste console (12) los van de achterkant van de console (11). Sluit de consolekabel(9) van de rechter consolemast (10R) aan op de bovenste consolekabel (12). Stop eventuele kabelspeling weg in de consolemast.

OPMERKING: Zorg dat er geen draden beklemd raken bij de montage van de console.

⚠ WAARSCHUWING: Ga niet onder het deck/loopvlak staan of hurk er niet op als het rechtop staat.

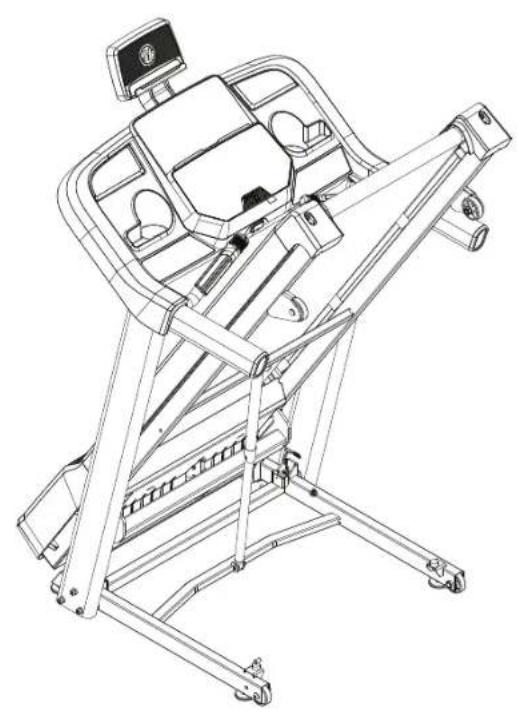

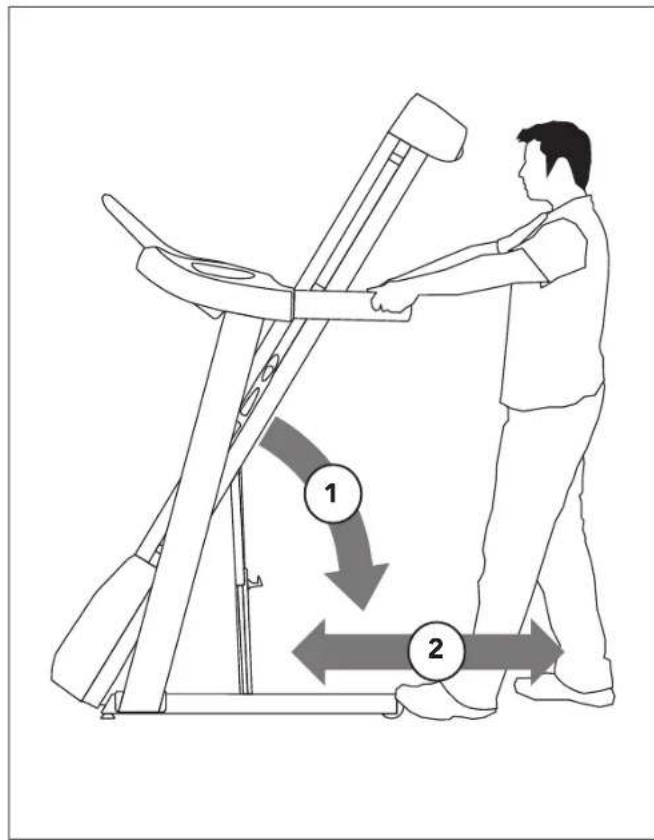

6.1 Zorg ervoor dat de loopband opgeklapt en stevig vergrendeld is om hem te verplaatsen. Pak dan de grepen stevig vast, kantel de loopband naar achteren (1) en rol (2).
6.2 Zet de loopband uit de platgedrukte doos en in zijn definitieve positie, klaar voor gebruik. Gooi de kartonnen doos weg.

OPMERKING: Als de loopband in de toekomst gedemonteerd of opgetild moet worden, gebruik dan de 5 mm L-sleutel om de rode transportkabels weer vast te maken aan het bovenste deckframe en het onderste basisframe aan zowel de linker- als de rechterkant van de loopband. Controleer of het onderste basisframe niet open kan veren voordat u de loopband optilt of demonteert.

Smeer het deck van de loopband voor het eerste gebruik door de instructies in het gedeelte onderhoud in de LOOPBANDGIDS.

TECHNISCHE SPECIFICATIES

Afmetingen gemonteerd (L X B X H)

179 x 85 x 150 cm / 71" x 33,5" x 59"

Productgewicht 81,5 kg / 180 lbs.
Max. gewicht gebruiker 124 kg / 275 lbs.

BEDIENING LOOPBAND

Dit hoofdstuk geeft uitleg over het gebruik van de console en programmering van de loopband.

Het hoofdstuk BASISBEDIENING in de LOOPBANDGIDS omvat instructies voor het volgende:

• PLAATSING VAN DE LOOPBAND
• GEBRUIK VAN DE VEILIGHEIDSSLEUTEL
• DE LOOPBAND INKLAPPEN
• DE LOOPBAND VERPLAATSEN
• DE LOOPBAND WATERPAS ZETTEN
• DE LOOPBAND AANSPANNEN
• DE LOOPBAND CENTREREN
• DE HARTSLAG-FUNCTIE GEBRUIKEN

S A C O HORIZON S FITNESS P B L I G H E M T F Q 47912 16 2681014

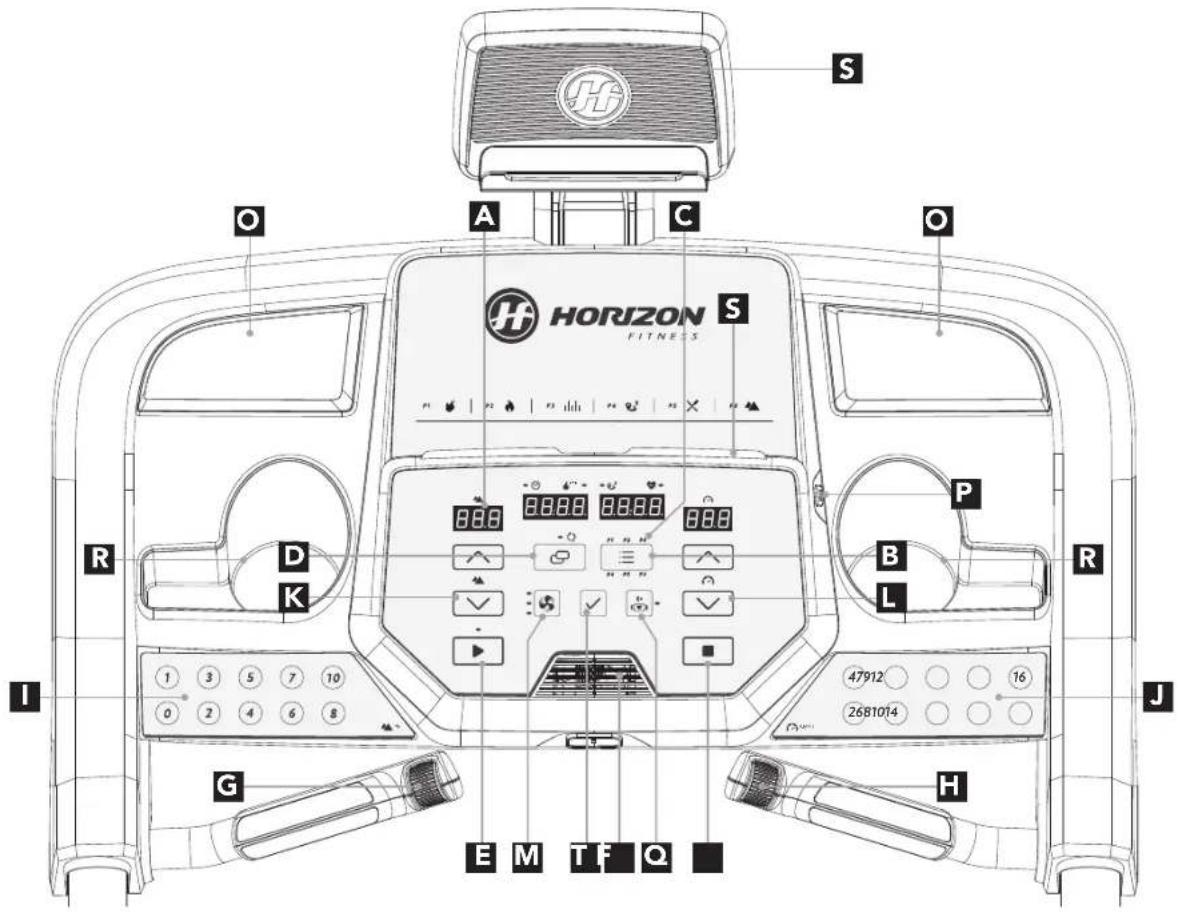

CONSOLEBEDIENING

Opmerking: Er zit een dun beschermend vel doorzichtig plastic op de console dat moet worden verwijderd voor gebruik.

A) LED-DISPLAY: Tijd, afstand, calorieën, hartslag, helling, snelheid.
B) PROGRAMMA'S: Schakelt tussen de vooraf ingestelde programma's.
C) LED-TRAININGSINDICATORS: geven weer welke training ingesteld is voor het huidige programma.
D) WISSELEN VAN DISPLAY: Schakelt tussen TIJD/CALS en AFSTAND/HR op de LED-schermen. Wanneer SCAN verlicht is, schakelen de displays om de 5 seconden om.
E) STAR: druk op START om de training te beginnen.
F) STOP: indrukken om je training te pauzeren/stoppen. 3 seconden ingedrukt houden om de console te resetten.
G) SCROLLWIEL HELLING: om de helling in kleine stapjes aan te passen (0,5%).
H) SCROLWIEL SNELHEID: om de snelheid in kleine stapjes aan te passen (stapjes van 0,1 km/h).

I) HELLING QUICK KEYS: om de gewenste helling sneller in te stellen.

J) SNELHEID QUICK KEYS: om de gewenste snelheid sneller in te stellen.

K) HELLING +/- KNOPPEN: om de helling in kleine stapjes aan te passen (0,5%).

L) SNELHEID +/- KNOPPEN: om de snelheid in kleine stapjes aan te passen (van 0,1 km/h).

M) VENTILATORSLEUTEL: indrukken om het ventilatorniveau te wijzigen.

N) VENTILATOR: persoonlijke trainingsventilator.

O) SPEAKERS: muziek wordt door de speakers weergegeven als uw apparaat op de console is aangesloten.

P) USB-INPUT: 1A/5V USB-output-spanning.

Q) BLUETOOTH: hiermee kan een Bluetooth-apparaat worden aangesloten op de loopband. LED brandt wanneer een Bluetooth-apparaat is aangesloten.

R) WATERFLESVAKKEN: voor persoonlijk trainingsmateriaal.

S) HOUDER VOOR TABLET/LEESMATERIAAL: voor tablet of leesmateriaal.

T) ENTER-KNOP: Druk op om de selectie te bevestigen.

8.8.0 - √ KCAL - 9° - 8.8.0.0 8.8.0.0 8.8.0

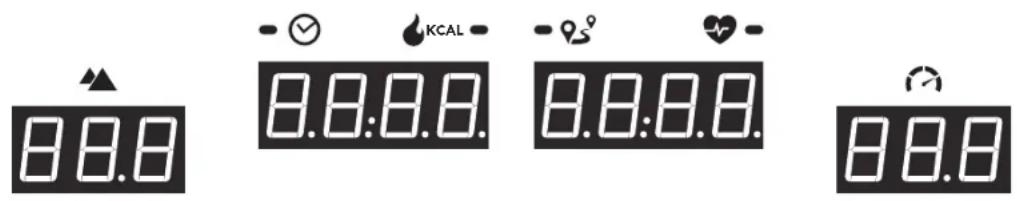

DISPLAYVENSTERS

• HELLING: Wordt weergegeven als percentage. Geeft de helling van je wandel- of loopvlak weer.
  • SNELHEID: Getoond als km/h. Geeft aan hoe snel je wandel- of loopvlak beweegt.
  • TIJD: Toont de totale verstreken of resterende tijd, afhankelijk van de geselecteerde training.
• KCAL CALORIEËN (CALS): Totaal aantal calorieën dat u verbrand heeft tijdens uw training.
  • AFSTAND: Getoond als kilometers. Geeft de afgelegde afstand tijdens uw training weer.
  HARTSLAG (HR): Weergegeven als BPM (slagen per minuut). Wordt gebruikt om uw hartslag te controleren (wordt weergegeven als contact gemaakt wordt met beide polsslag-grepen).

AAN DE SLAG

1) Controleer of er geen objecten op de band geplaatst zijn die de bewegingen van de loopband belemmeren.
2) Steek de stekker in het stopcontact en zet de loopband AAN. (De AAN-/UITKNOP bevindt zich naast het netsnoer.)
3) Ga op de zijrails van de loopband staan.
4) Bevestig de veiligheidssleutelclip aan een kledingstuk en controleer of deze goed vastzit en niet losgaat tijdens het gebruik.
5) Plaats de veiligheidssleutel in het sleutelgat in de console.
6) Je hebt twee opties om je training te beginnen:

A) SNELLE START

Druk gewoon op de START knop om met je training te beginnen. Tijd, afstand en calorieën zullen allemaal optellen vanaf nul. OF...

B) SELECTEER EEN TRAINING OF DOEL

1) Druk op de knop PROGRAMMA'S om het gewenste programma te selecteren en druk op ENTER.
2) Pas de INSTELLING aan met de +/-knoppen en druk op ENTER als de gewenste INSTELLING weergegeven wordt.
3) Zodra de GO LED knippert, druk op START om te beginnen.

TRAININGSPROFIELEN

P1) HANDMATIG: Pas uw snelheid en helling handmatig aan tijdens uw training.

P2) VETVERBRANDING: Een training die speciaal is ontworpen om vet aan te pakken. Bevordert gewichtsverlies door de snelheid en helling te verhogen en te verlagen, terwijl u in de vetverbrandingszone blijft. Bevat 10 niveaus.

Snelheid en helling veranderen, segmenten worden iedere 30 seconden herhaald.

P3) INTERVALLEN: Zorgt dat uw kracht, snelheid en uithoudingsvermogen toenemen door de snelheid tijdens uw workout te verhogen en te verlagen om uw hart en andere spieren te stimuleren. Bevat 10 niveaus.

Snelheid en helling veranderen, segmenten worden iedere 30 seconden herhaald.

P4) AFSTAND: Ga verder tijdens de training met 13 afstandsniveaus. Kies uit L1-L13 uit 1 mijl, 2 mijl, 5 km, 5 mijl, 10 km, 8 mijl, 15 km, 10 mijl, 20 km, een halve marathon, 15 mijl, 20 mijl en een marathon. De gebruiker stelt de startsnelheid in.
P5) CALORIEËN: Stel doelen voor het verbranden van calorieën. De verbrande calorieën worden berekend met behulp van afstand en snelheid.
P6) HEUVELKLIM: Simuleert een heuvelbeklimming en -afdaling. Dit programma helpt uw spiertonus te versterken en uw cardiovasculaire systeem te verbeteren.

De helling verandert en de segmenten worden iedere 30 seconden herhaald.

Als u uw training voltooid heeft zal de unit piepen. De trainingsinformatie blijft 30 seconden op de console staan en wordt daarna gereset.

HARTSLAGMONITORING MET BLUETOOTH

De 5.0AT is uitgerust met multi-channel-Bluetooth, waardoor u compatibele Bluetooth-hartslagmonitors draadloos kunt aansluiten op deze loopband. U dient hiervoor te controleren of uw draadloze hartslagmonitor compatibel is met Bluetooth 4.0, en ook of deze "open" is voor het delen van data. Niet-toegankelijke of "gesloten" apparaten kunnen normaal gesproken alleen data delen met hun eigen apps. De 5.0AT heeft een "open" apparaat nodig om data van het toestel te kunnen ontvangen. Mogelijk moet u de gebruikshandleiding van uw apparaat of de producent raadplegen om te bevestigen dat uw apparaat "open" is.

Koppel de ontvanger aan de app en de console zal de informatie van het tablet ontvangen. Houd de Bluetooth-knop even ingedrukt om de console te laten communiceren met de ontvanger als u de Bluetooth-HR-monitor wilt gebruiken zonder tablet. De console kan niet aan een tablet gekoppeld worden als deze aan de Bluetooth-HR-monitor gekoppeld is. Houd de Bluetooth-knop 5 seconden vast of reset de voeding om communicatie met de tablet mogelijk te maken.

UW MUZIEKTOESTEL GEBRUIKEN

De 5.0AT-loopband maakt verbinding met en streamt muziek van uw compatibele muziektoestel. Dit geldt ook voor veel smartphones en tablets.

Uw 5.0AT is uitgerust met Bluetooth-speakers. Bluetooth-compatibele toestellen kunnen draadloos muziek van uw toestel naar de speakers streamen. Instructies voor audioverbinding vindt u hieronder.

AANSLUITEN VIA BLUETOOTH 4.0LE

1) Controleer hiervoor of uw muziektoestel compatibel is met Bluetooth 4.0.
2) Ga naar de Bluetooth-instellingen van uw toestel en scan op apparaten.
3) Zoek de Bluetooth-toestellijst op uw muziektoestel. Selecteer uw loopband of crosstrainer die op deze lijst verschijnt. Wacht tot uw muziektoestel aan de unit gekoppeld is.
4) U weet dat de koppeling geslaagd is als uw muziektoestel de loopband of crosstrainer laat zien als een gekoppeld toestel.

ALS DE UNIT UIT- EN DAN WEER INGESCHAKELD WORDT

Als u uw loopband of crosstrainer uitschakelt, of naar de slaapmodus schakelt, zal de unit de volgende keer als hij ingeschakeld wordt zoeken naar een koppeling met het laatste muziektoestel waar hij aan gekoppeld is geweest. Op dat moment zal hij de koppeling automatisch herstellen.

UW MUZIEKTOESTEL OPNIEUW KOPPELEN

Indien de unit het muziektoestel waar hij aan gekoppeld is geweest niet kan vinden (omdat het muziektoestel bijvoorbeeld uitstaat of niet gebruikt wordt) zal de unit niet langer proberen een koppeling tot stand te brengen. Als dit gebeurt, en u wilt uw muziektoestel weer gebruiken, zult u het hierboven omschreven koppelingsproces opnieuw moeten doorlopen en de koppeling herstellen via de instellingen van uw muziektoestel.

MEERDERE TOESTELLEN GEBRUIKEN

Als er meerdere toestellen aan de unit worden gekoppeld (bv. omdat verschillende gebruikers de loopband of crosstrainers gebruiken en hun muziektoestellen eraan koppelen) zal de unit een koppeling tot stand proberen te brengen met het laatst gebruikte toestel en de andere toestellen "vergeten". Als u een "vergeten" muziektoestel opnieuw wilt koppelen dient u het huidige gekoppelde toestel te ontkoppelen en uw eigen toestel opnieuw te koppelen zoals hierboven omschreven.

atZone

Train met atZone via Bluetooth; scan de QR-code om te downloaden en voor meer informatie.

@ZONE
