GEBRUIKSAANWIJZING Tread-XP Horizon

Lees de LOOPBANDGIDS voor u deze GEBRUIKERSHANDLEIDING gebruikt.

Er zijn verschillende stappen tijdens het montageproces waarbij speciale aandacht vereist is. Het is erg belangrijk om de montage-instructies te volgen en ervoor te zorgen dat het product correct wordt gemonteerd om het risico op letsel te verminderen. Zorg ervoor dat alle onderdelen stevig zijn vastgedraaid voordat u de loopband gebruikt om ervoor te zorgen dat de loopband stabiel en structureel in orde is.

Zoek voor u verder gaat het serienummer van de loopband, dat zich bevindt op een witte barcode-sticker in de buurt van de aan-/uitschakelaar, en voer het hieronder in.

VUL UW SERIENUMMER EN MODELNAAM IN DE ONDERSTAANDE VAKKEN IN:

SERIENUMMER:

TM

MODELNAAM: HORIZON

LOOPBAND

» Geef het SERIENUMMER en de MODELNAAM op als u belt voor een serviceafpraak.

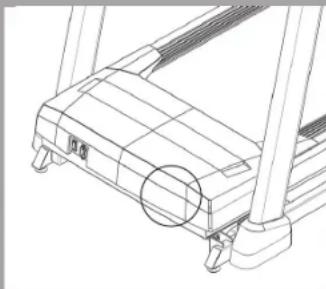

LOCATIE SERIENUMMER

8 mm T-sleutel
6 mm L-sleutel
5 mm L-sleutel
□ Schroevendraaier

MEEGELEVERDE ONDERDELEN:

□ 1 hoofdframe
□ 1 consoleset
□ 2 consolemasten
□ 1 bidonhouder
□ 1 set montagemateriaal
□ 1 veiligheidssleutel
□ 1 fles siliconengel (voor 2 toepassingen)
□ 2 handgrepen
□ 2 consolemastafdekkingen

UITPAKKEN

Zet de doos van de loopband op een vlakke ondergrond. Het is aan te raden om de vloer te beschermen. Wees VOORZICHTIG bij het hanteren en transporteren van deze unit. Open de doos nooit als deze op zijn kop of op zijn kant ligt. Deze unit niet optillen of transporteren als de rode transportbanden eenmaal verwijderd zijn, tenzij het toestel geheel gemonteerd en rechtop opgeklapt is, met de vergrendeling vast. Pak deze unit uit en monteer deze waar hij gebruikt gaat worden. De loopband in de verpakking is uitgerust met gasveren onder hoge druk die bij verkeerd gebruik kunnen openspringen. Pak nooit enig deel van het hellingsframe vast om de loopband op te tillen of te verplaatsen. Transporteer het toestel ALLEEN op de grond en ALLEEN nadat het toestel volledig is gemonteerd en rechtop is opgeklapt met de vergrendeling vastgezet.

WAARSCHUWING

PROBEER DE LOOPBAND NIET OP TE TILLEN! Verplaats of til de loopband niet uit de verpakking tot dit in de montage-instructies wordt gespecificeerd. U mag de plastic verpakking van de consolemasten verwijderen.

HULP NODIG?

Als u vragen hebt of als er onderdelen ontbreken, neem dan contact op met de technische klantenservice.

WAARSCHUWING

HET NIET OPVOLGEN VAN DEZE INSTRUCTIES KAN TOT LETSEL LEIDEN!

OPMERKING: Zorg er tijdens elke montageap voor dat ALLE bouten en moeren op hun plaats zitten en gedeeltelijk ingeschroefd zijn voordat u de bouten helemaal vastdraait.

OPMERKING: Een beetje vet kan helpen bij de installatie van met montagemateriaal. Elk vet, zoals lithium fietsvet, wordt aanbevolen.

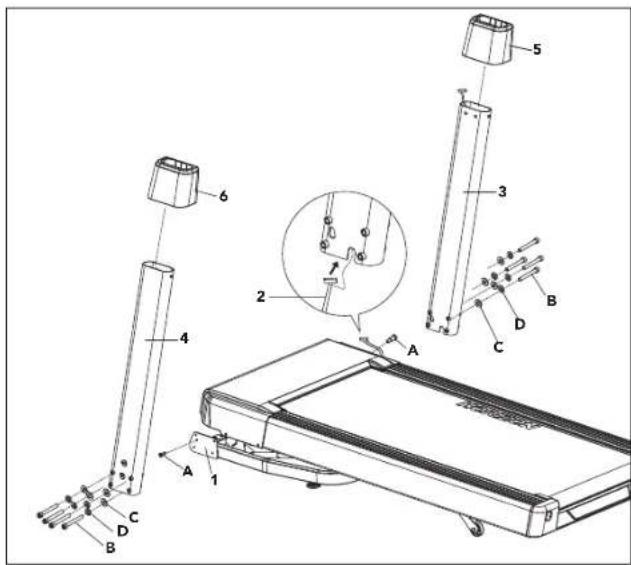

MONTAGE STAP 1

MONTAGEMATERIAAL VOOR STAP 1
ONDERDEEL	TYPE OMSCHRIJVING AANTAL
A BOUT	M8 2
B BOUT	M8 8
C PLATTE	RING	8	8
D	VEERRING	8	8

A Open HARDWARE (MONTAGEMATERIAAL) VOOR STAP 1.
B Plaats de RECHTE GELEIDEBOUT (A) in de BEUGEL VAN HET BASISFRAME (1) en draai volledig vast.
C Bevestig de GELEIDEDRAAD aan de onderkant van de CONSOLEKABEL (2). Trek de GELEIDEDRAAD door de RECHTER CONSOLEMAST (3). Nadat u de draad door de mast hebt getrokken.
D Bevestig de RECHTER CONSOLE MAST (3) aan de BEUGEL VAN HET BASISFRAME (1) met 4 BOUTEN (B), 4 PLATTE RINGEN (C) EN 4 VEERRINGEN (D)
E Herhaal STAP D aan de LINKERKANT.

OPMERKING: Zorg dat er geen draden beklemd raken bij de montage van de console.

OPMERKING: Draai alle bouten van STAPPEN 1 & 2 stevig vast.

A B C D

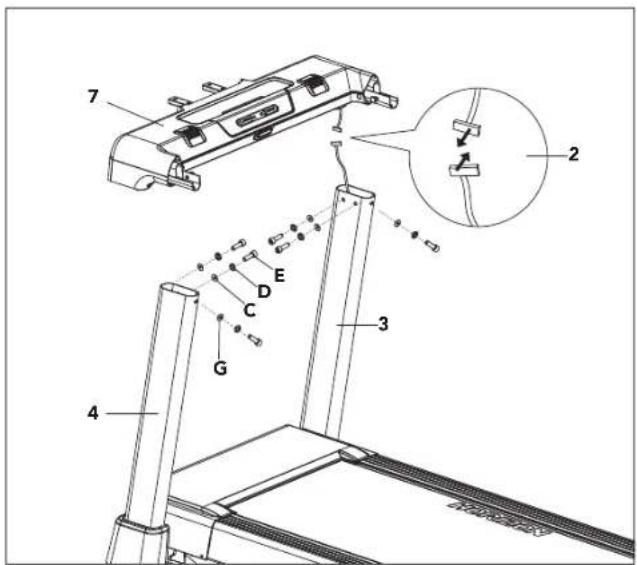

MONTAGE STAP 2

MONTAGEMATERIAAL VOOR STAP 2
ONDERDEEL TYPE OMSCHRIJVING AANTAL
G GEGOLFDE VEERRING		∅B	2
E BOUT M8 6
C PLATTERING		∅B	4
D VEERRING		∅B	6

A Open HARDWARE VOOR STAP 2.
B Laat iemand u helpen de CONTROLESET (7) vast te houden terwijl u de CONSOLEKABEL (2) bevestigt. Gebruik de geleidedraad om de CONSOLEKABEL (2) voorzichtig uit de RECHTER CONSOLEMAST (3) te trekken. Verbind de CONSOLEKABEL (2) van de CONTROLESET (7) aan de CONSOLEKABEL (2) van boven van de RECHTER OPSTAANDE MAST (3). Maak de geleidedraad los en gooi deze weg.
C Bevestig de CONTROLESET (7) met de gaten op de OPSTAANDE MASTEN (3) (4) met 4 BOUTEN (E).

OPMERKING: Zorg dat de consolekabel niet beklemd raakt als u de rechter consolemast bevestigt.

OPMERKING: Draai de bouten niet volledig vast tot het einde van STAP 2.

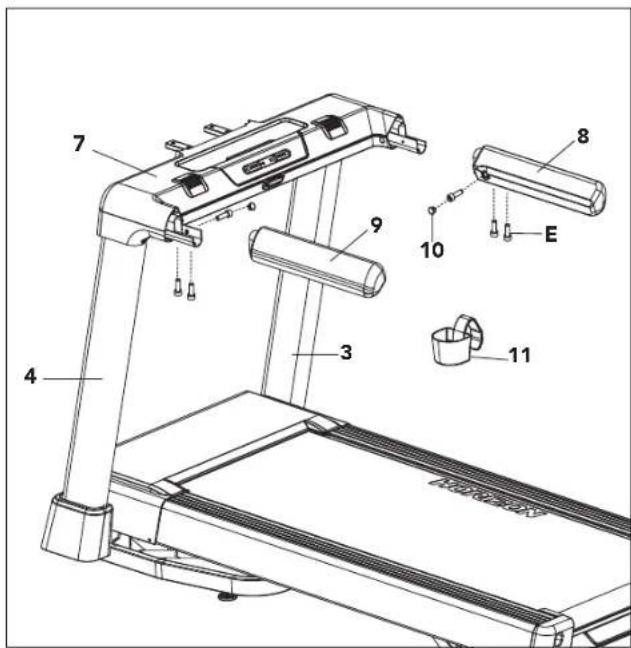

MONTAGE STAP 3

MONTAGEMATERIAAL VOOR STAP 3
ONDERDEEL TYPE OMSCHRIJVING AANTAL
E BOUT M8 6

7 8 9 10 E 3 4 11

A Open HARDWARE VOOR STAP 3.
B Schuif het RECHTER STUUR (8) voorzichtig op de CONTROLESET (7) en zet dit vast met 3 BOUTEN (E); bevestig vervolgens de BOUTKAPPEN (10).
C Herhaal STAP B aan de LINKERKANT.
D Haak BIDONHOUDER (11) op de gewenste plaats op het linker of rechter stuur.

OPMERKING: Zorg dat er geen draden beklemd raken bij de montage van de console.

OPMERKING: Draai alle bouten van STAPPEN 1 & 2 stevig vast.

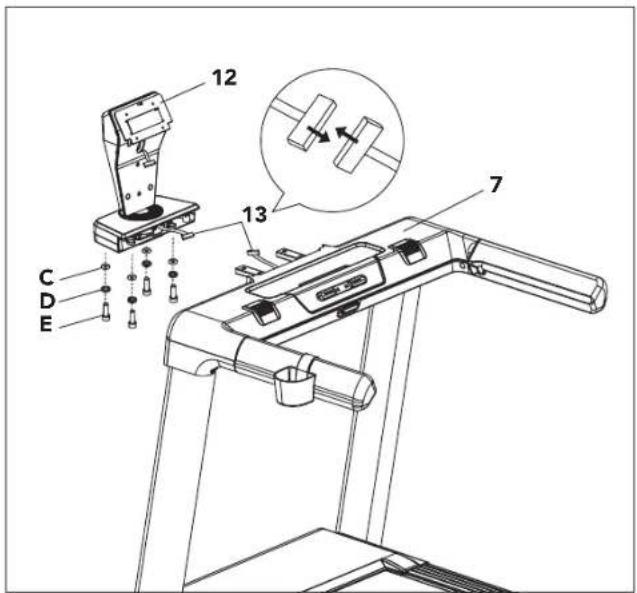

MONTAGE STAP 4

MONTAGEMATERIAAL VOOR STAP 4
ONDERDEEL TYPE OMSCHRIJVING AANTAL
E BOUT M8 4
C PLATTE RING		∅8	4
D VEERRING		∅8	4

12 13 7 C D E

A Open HARDWARE VOOR STAP 4.
B Laat iemand u helpen de CONSOLE-ARM-SET (12) vast te houden terwijl u de CONSOLEKABEL (13) bevestigt.
C Schuif de CONSOLE-ARM-SET (12) voorzichtig op de CONTROLESET (7) en zet deze vast met 4 BOUTEN (E).

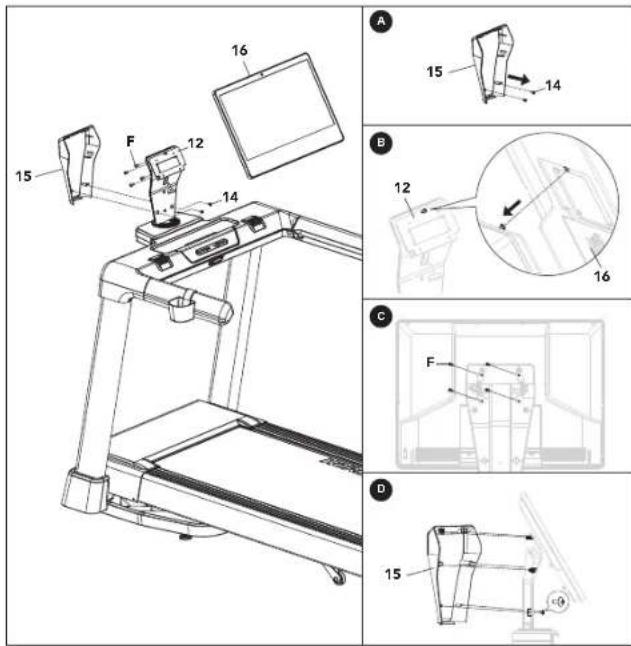

MONTAGE STAP 5

MONTAGEMATERIAAL VOOR STAP 5
ONDERDEEL TYPE OMSCHRIJVING AANTAL
F BOUT M4 4

A Open HET MONTAGEMATERIAAL VOOR STAP 5.
B. Plaats de CONSOLE (16) voorzichtig en haak de bout bovenop de CONSOLEARM (12).
C Bevestig de CONSOLE (16) met 4 BOUTEN (F).
D Bevestig de CONSOLE-ARMAFDEKKING ACHTER (15) met 2 BOUTEN (14).

OPMERKING: Zorg dat er geen draden beklemd raken bij de montage van de console.

OPMERKING: Draai alle bouten van STAPPEN 1 & 2 stevig vast.

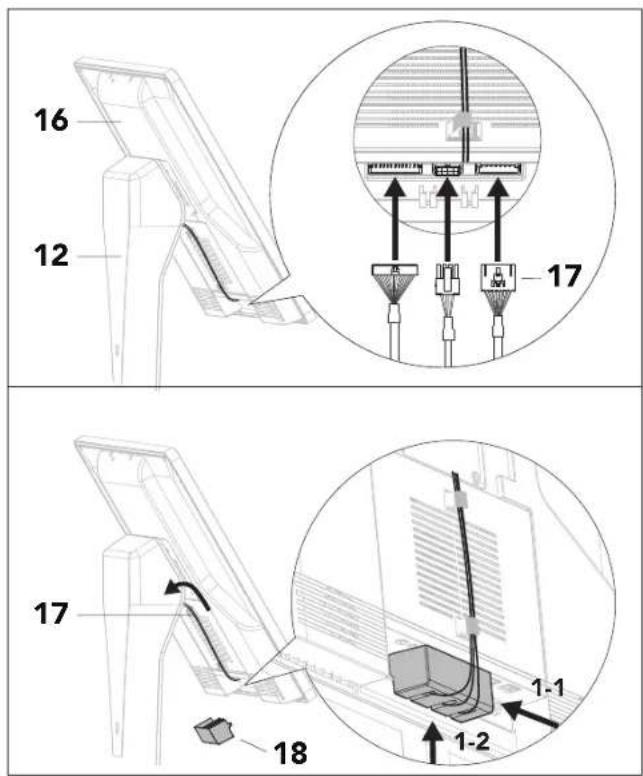

MONTAGE STAP 6

A Neem de AANSLUITKABEL VAN DE CONSOLE (17) van de CONSOLEARM (12) en sluit deze aan op de CONSOLE (16). (Volg de afbeelding om 3 soorten contacten aan te sluiten).

B Bevestig KABELAFDEKKING (18) aan de onderkant van de console. (Zet de snoeren vast aan de openingen in de kabelafdekking).

C Doe de extra lengte AANSLUITKABEL VAN DE CONSOLE (17) weer in de consolearm indien nodig.

D Bevestig de aansluitkabel aan de bevestigingshaak aan de achterkant van de console.

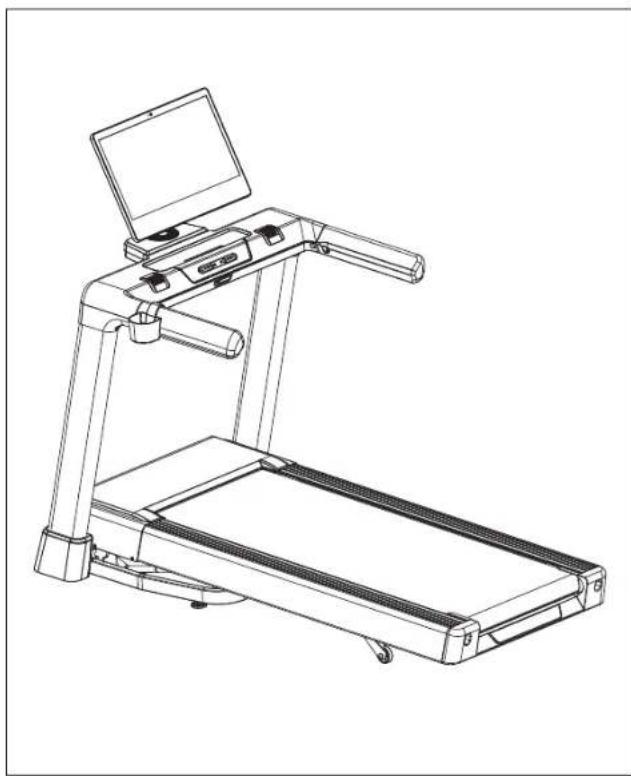

MONTAGE STAP 7

Smeer het deck van de loopband voor het eerste gebruik door de instructies in het gedeelte ONDERHOUD in de LOOPBANDGIDS.

TECHNISCHE SPECIFICATIES

Afmetingen gemonteerd	195 x 99 x 161 cm /
product (L X B X H)	77" x 39" x 63"

Productgewicht 128 kg / 405 lbs.
Max. gewicht gebruiker 159 kg / 350 lbs.

BEDIENING LOOPBAND

Dit hoofdstuk geeft uitleg over het gebruik van de console en programmering van de loopband.

Het hoofdstuk BASISBEDIENING in de LOOPBANDGIDS omvat instructies voor het volgende:

• PLAATSING VAN DE LOOPBAND
• GEBRUIK VAN DE VEILIGHEIDSSLEUTEL
• DE LOOPBAND INKLAPPEN
• DE LOOPBAND VERPLAATSEN
• DE LOOPBAND WATERPAS ZETTEN
• DE LOOPBAND AANSPANNEN
• DE LOOPBAND CENTREREN
• DE HARTSLAG-FUNCTIE GEBRUIKEN

A H D E

NEDERLANDS

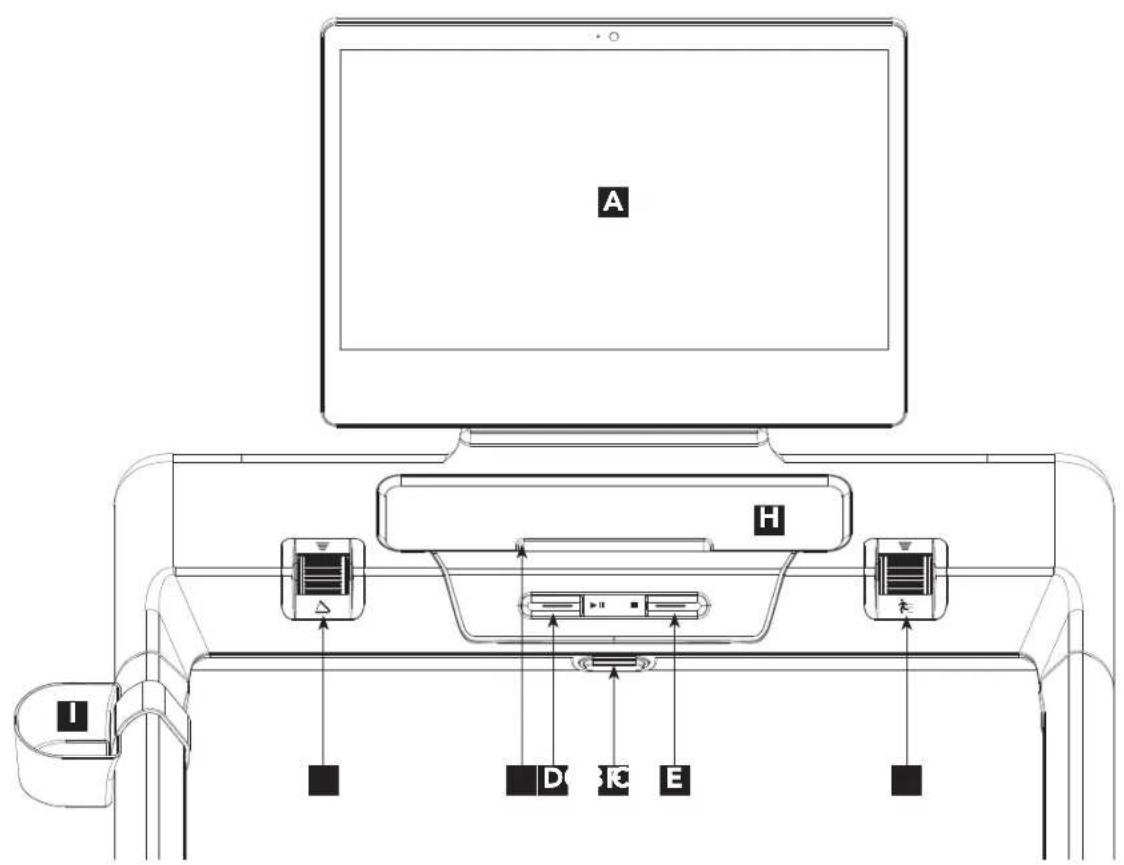

CONSOLEBEDIENING

Opmerking: Er zit een dun beschermend vel doorzichtig plastic op de console dat moet worden verwijderd voor gebruik.

A) TOUCHSCREEN: bedieningsinterface voor functies.
B) LINKER BEDIENINGSWIEL (HELLING): helling omhoog en omlaag aanpassen (0,5%).
C) RECHTER BEDIENINGSWIEL (SNELHEID): snelheid omhoog en omlaag aanpassen (0,1 km/u).
D) START-KNOP: druk hierop om te beginnen met trainen, start uw training.
E) STOP-KNOP: druk om uw training te stoppen.
F) VEILIGHEIDSSLEUTEL: schakel de loopband in als de veiligheidssleutel geplaatst is.
G) HOUDER VOOR TABLET/LEESMATERIAAL: :voor tablet of leesmateriaal.
H) OPSLAGRUIMTE: voor het bewaren van persoonlijke bezittingen.
I) BIDONHOUDER: verplaatsbare houder voor persoonlijke waterfles.

POSITIONERING VAN DE CONSOLE

+25° -8°

90° Draa

90° Draaien naar links / rechts

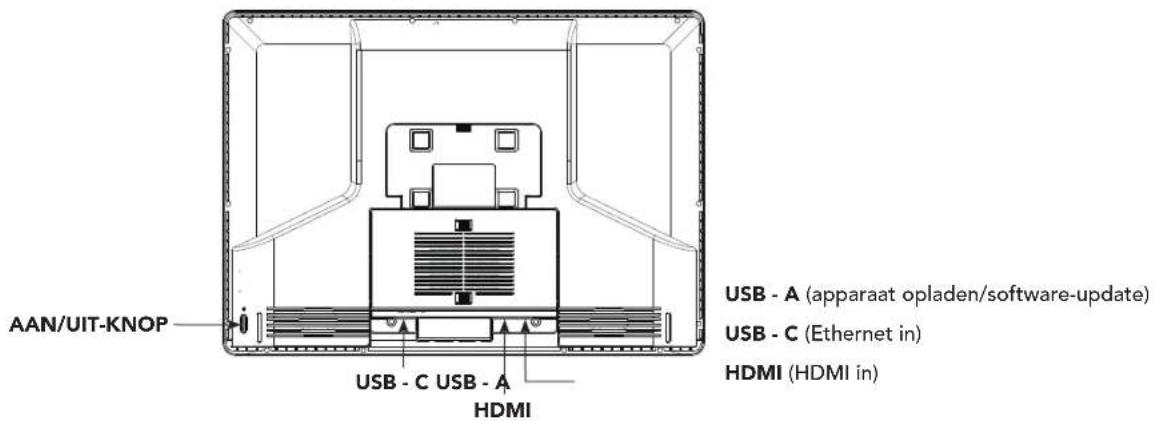

AAN/UIT-KNOP USB - A (apparaat opladen/software-update) USB - C (Ethernet in) HDMI (HDMI in) USB - C USB - A HDMI

AAN/UIT-KNOP

• Druk na het inschakelen op de aan/uit-knop om over te schakelen naar de SLAAPSTAND.
• Druk op de aan/uit-knop om de fiets uit de slaapstand te halen.
• Om uit te schakelen, schakelt u over naar de SLAAPSTAND en trekt u vervolgens de stekker uit het stopcontact.

WAARSCHUWING

Hartslagmonitorsystemen kunnen onnauwkeurig zijn. Overmatig trainen kan ernstig letsel of de dood tot gevolg hebben. Stop onmiddellijk met trainen als u zich duizelig begint te voelen.

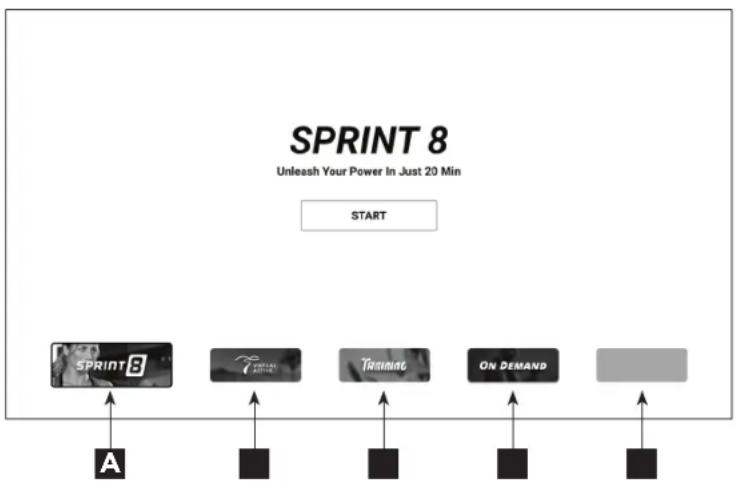

HOOFDPAGINA EN PROGRAMMA'S

A) SPRINT 8: Intervaltraining van 20 minuten met hoge intensiteit.
B) VIRTUAL ACTIVE: transformeert gewone oefeningen in adembenemende reizen door exotische plaatsen.
C) TRAINING: snelle handmatige start/modus voor het instellen van doelen voor training.
D) ON DEMAND: trainingslessen geleid door instructeurs.
E) UITBREIDINGSPROGRAMMA: gereserveerd voor nieuw programma/app

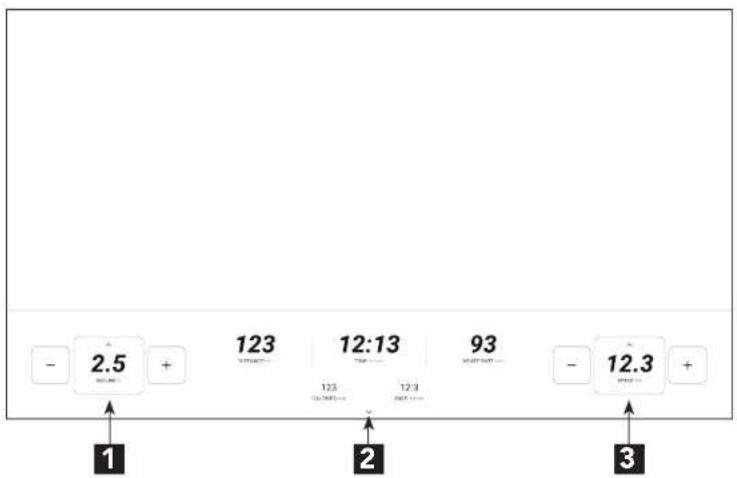

HOOFDDASHBOARD

1) HELLINGSAANPASSING

• Links “ – ” knop voor het verlagen van het hellingsniveau
• Rechts " + " knop voor het verlagen van het hellingsniveau
  • Standaard: 0% helling
• Minimaal: 0%
• Maximaal: 15%
• Elk niveau: 0,5% (totaal 30 niveaus)
• Raak de bovenste kleine pijl aan voor snel instellen van de helling

2) DASHBOARD VERBERGEN

Druk op de onderste kleine pijl om de weergave van het Dashboard om te schakelen naar het mini-dashboard

• Links " - " knop voor het verlagen van de snelheid
• Rechts " + " knop voor het verhogen van de snelheid
• (Beperking: houd de plus-knop ingedrukt, de maximale snelheid is 1,2 km)

• Standaard: 0,8 km (wanneer de loopband actief is)
- Minimaal: 0 km (wanneer de loopband is gestopt)
- Maximaal: 20 km
- Elk niveau: 0,1 km (totaal 193 niveaus) (van 0,8 – 20 km)
- Raak de bovenste kleine pijl aan voor snel instellen van de helling

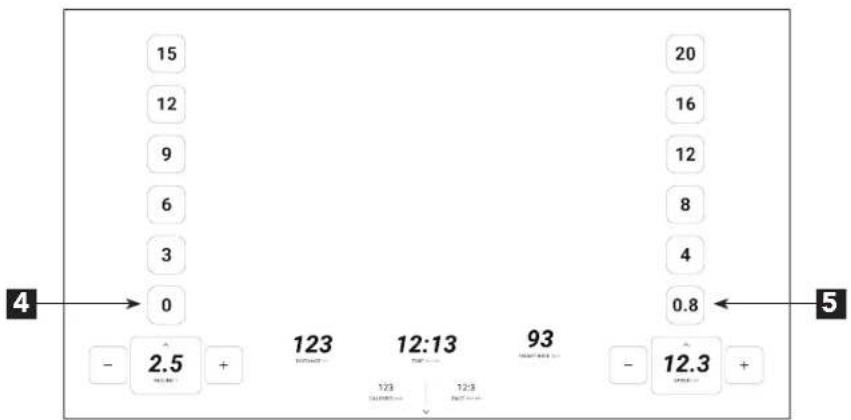

HOOFDDASHBOARD - QUICK CONTROL-MENU VAN HELLING EN SNELHEID

4) QUICK CONTROL HELLINGSAANPASSING

1. Selecteer het opgegeven hellingsniveau in het quick control-menu.
2. Het geselecteerde niveau wordt weergegeven in het hellingsniveaublok.
3. De loopband past de helling aan volgens de selectie van de gebruiker.

5) QUICK CONTROL SNELHEIDSAANPASSING

1. Selecteer het opgegeven snelheidsniveau in het quick control-menu.
2. Het geselecteerde niveau wordt weergegeven in het snelheidsniveaublok.
3. De loopband past de snelheid aan volgens de selectie van de gebruiker.

MINI-DASHBOARD

2.1 20 km 6

6) MINI-DASHBOARD

Raak het gebied van het mini-dashboard aan om terug te keren naar het hoofddashboard.

DE CONSOLE INSTELLEN

• Selecteer de gewenste taal en tijdzone.
• Maak verbinding met uw draadloze netwerk.
• Stel uw Loopvlakvergrendeling in. (afhankelijk van uw apparatuurtype)
• Meld u aan bij uw console-serviceaccount.
• Controleer of er software-updates zijn.
  Voor meer details, zie hieronder.

VERBINDING MAKEN MET INTERNET

Om in te loggen op uw account en uw trainingsgeschiedenis op te slaan, moet u de console met een draadloos netwerk verbinden. Volg de aanwijzingen op het scherm om de console met uw draadloze netwerk te verbinden.

• U hebt toegang tot de wifi-instelling op de pagina uitpakken en instellingen.
• Selecteer uw wifi-netwerk en voer het wachtwoord in. Tik op de knop Gereed.
• De wifi-instellingen zijn ook te vinden op de pagina met instellingen. Raak de instelknop (het tandwielpictogram) op de hoofdpagina aan om de pagina met instellingen weer te geven.

Geef uw e-mailadres op en volg de aanwijzingen op het scherm om u aan te melden voor een account of om in te loggen op uw bestaande Horizon-account. U kunt uw trainingsgeschiedenis opslaan en deze bekijken op de profielpagina door in te loggen op uw console-serviceaccount.

CONTROLEER OF ER SOFTWARE-UPDATES ZIJN.

Voor de beste resultaten controleert u regelmatig of er firmware-updates zijn. Raak eerst de instelknop (het tandwielpictogram) aan en vervolgens de tegel Apparaat-info aan. De console controleert de beschikbaarheid van de software. BELANGRIJK: Om schade aan de console te voorkomen, mag u de apparatuur niet uitschakelen of loskoppelen terwijl de software wordt bijgewerkt.

De voortgang van de update wordt op het scherm weergegeven. Zodra de update is voltooid, wordt het apparaat uitgeschakeld en vervolgens weer ingeschakeld. Als dit niet het geval is, gebruikt u de aan/uit-schakelaar om het apparaat uit te schakelen, wacht u een paar seconden en schakelt u het vervolgens weer in. Opmerking: Het kan enkele minuten duren voordat de console klaar is voor gebruik.

LOOPVLAKVERGRENDELING

Waarschuwing: Verberg de toegangscode van de Loopvlakvergrendeling voor personen met verminderde fysieke, zintuiglijke of mentale capaciteiten die van invloed zijn op het veilige gebruik van de apparatuur.

• Loopvlakvergrendeling is een extra veiligheidsfunctie waarvoor een toegangscode vereist is om de Tread-XP te ontgrendelen.
• Wanneer u uw Tread-XP voor de eerste keer gebruikt, is het instellen van een 4-cijferige toegangscode vereist. Alle gebruikers moeten deze toegangscode na 45 seconden inactiviteit invoeren, behalve tijdens een training of als Loopvlakvergrendeling is uitgeschakeld.
• Om de Loopvlakvergrendeling uit te schakelen, gaat u naar de pagina met instellingen.

CONSOLE-INSTELLINGEN WIJZIGEN

• Raak de instelknop (het tandwielpictogram) op de hoofdpagina aan om de pagina met instellingen weer te geven.
• Navigeer door de pagina met instellingen en wijzig de gewenste instellingen. Raak de betreffende tegel aan om een instellingsdetail te bekijken. Mogelijk kunt u instellingen bekijken en wijzigen in de volgende instellingsdetails:

Systeem Bluetooth

• Wifi
• Draagbaar apparaat
• Wifi
• Draagbaar apparaat
• Slaapstand
• Luidspreker
• Helderheid - FTMS

- Taal

- Eenheid

- Volume

- Casten

- Tijdzone

- Apparaat-info

- Loopvlakvergrendeling

• De tijdsduur voor overschakelen van inactief naar standby-modus aanpassen. Raak Slaapstand aan om de tijd aan te passen.
• Bekijk de apparaatinformatie. Raak Apparaat-info aan om de softwareversie en het serienummer van de console te bekijken. Er wordt automatisch gecontroleerd of er software-updates beschikbaar zijn.
• Cast het scherm van andere apparaten naar de console. Zodra het videosignaal via HDMI is ontvangen, verschijnt de bevestigingsinformatie voor het casten. Anders raakt u Casten aan en vervolgens het HDMI-gebied om het casten te activeren.
• FTMS uitvoeren. Raak FTMS aan op de pagina met instellingen, waarna uw apparatuur klaar is voor gebruik. Zodra u de apparatuur hebt verbonden, verschijnt de succesinformatie waarin u wordt gevraagd het casten met uw FTMS-ervaring in te schakelen of onmiddellijk met de training te beginnen.

EEN LES SELECTEREN

Tik op een programma op de hoofdpagina en tik vervolgens op de start-knop.

• Selecteer sprint8 en stel het niveau in dat het beste bij u past om een HIIT-sessie te starten.
• Selecteer een route-klasse uit de Virtual Active-lijst; de apparatuur maakt aanpassingen op basis van het landschap langs de route.
• Selecteer een les met instructie uit de On Demand-lijst; uw instructeur begeleidt u bij uw training.
• Kies GO voor een sessie zonder les; de apparatuur start direct, zonder video's of vooringestelde programma's.

LESTYPE

Voorbeelden van lestypen:

• Loopband/fiets (afhankelijk van het type apparatuur)
• Cardio
• Yoga
• Kracht

Om iemand anders uw apparatuur te laten gebruiken, tikt u op de inlogknop rechtsboven in het scherm en selecteert u het pictogram "Gebruiker toevoegen". De nieuwe gebruiker kan nu inloggen met een bestaand console-serviceaccount of op Account maken tikken om een nieuwe account in te stellen.

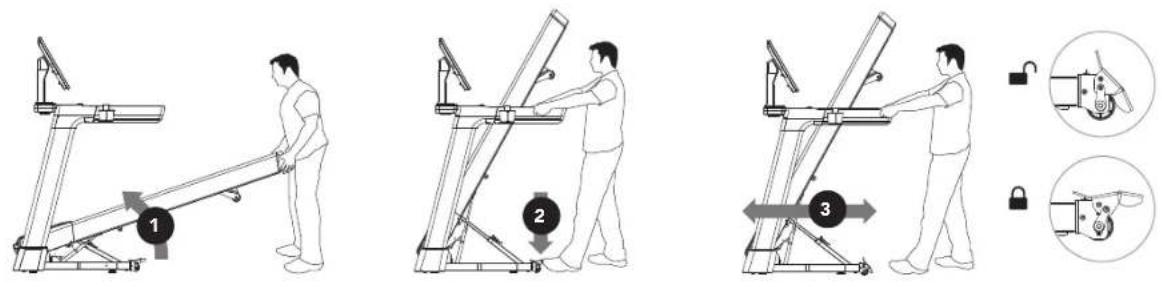

Sommige loopbanden beschikken over een platform dat kan worden ingeklapt voor opslag en transport. Neem het uiteinde van de loopband stevig vast om in te klappen. Zet het uiteinde van het loopvlak voorzichtig rechtop totdat de vergrendeling vastklikt en het loopvlak stevig op zijn plaats is vergrendeld. Zorg ervoor dat het loopvlak stevig is vergrendeld voordat u het loslaat.

UITKLAPPEN

Neem het uiteinde van de loopband stevig vast. Als uw loopband een

VOETVERGRENDELING (A) heeft, druk dan voorzichtig met uw voet op de voetvergrendeling totdat de vergrendeling loskom. Laat het loopvlak voorzichtig op de grond zakken.

De producten kunnen worden gerecycled. Voer dit artikel op het einde van zijn levensduur correct en veilig af (lokale verzamelplaatsen).
