GEBRUIKSAANWIJZING EAMO 360 Solo V2 Essentiel B

Voor optimaal gebruiksgemak

sommaire

Inhoud van de verpakking 59

Technische eigenschappen 59

beschrijving van het apparaat 60

montage/demontage van het apparaat 61

installatie van de muurbeugel 63

opladen van de accu 65

Aansluiting van de netstroomadapter 65

Indicator van het oplaadniveau 66

gebruik 67

Bedieningen van de stofzuiger 67

reiniging en onderhoud 68

Reiniging van de behuizing van het apparaat 68

Demontage en reiniging van de elektroborstel 68

Demontage en reiniging van het stofreservoir en het filter 69

storingen en oplossingen 71

U heeft zojuist een product van het merk Essentiel b aangeschaft en wij danken u hiervoor. Wij besteden de grootste zorg aan de BETROUWBAARHEID, het

GEBRUIKSGEMAK en het DESIGN van onze producten.

Wij hopen dat deze steelstoFzuiger volledig aan uw verwachtingen zal voldoen.

uw product

Inhoud van de verpakking

• 1 monofunctie stofzuiger
- 1 beugel voor muurbevestiging met schroefwerk
- 1 netstroomadapter
• 1 gebruiksaanwijzing

Technische eigenschappen

• Steelstofzuiger EAMO 360 SOLO Ref. 8004630 alleen oplaadbaar met de aangegeven spanningswaarde met de bijgeleverde accu-oplader JOD-S-400036GS.
  • Lithium-Ion-accu 36 V ---

• Netstroomadapter:

• Model: JOD-S-400036GS

• Ingang: 100 - 240 V\~ 50/60 Hz 0,5 A

• Uitgang: 40.0 V --- 0.36A 14.4W

• Oplaadtijd: 6 uur 30

• Gebruiksduur:

• Lage snelheid: 60 minuten

• Hoge snelheid: 30 minuten

• 2 snelheden
  • Elektroborstel met ledverlichting

• Oplaadlampje en acculampje
  • Inhoud stofreservoir: 0,6 liter
  • 1 wasbaar filter van het type HEPA
• Snoerlengte: 1,50 m
• Beugel voor muurbevestiging

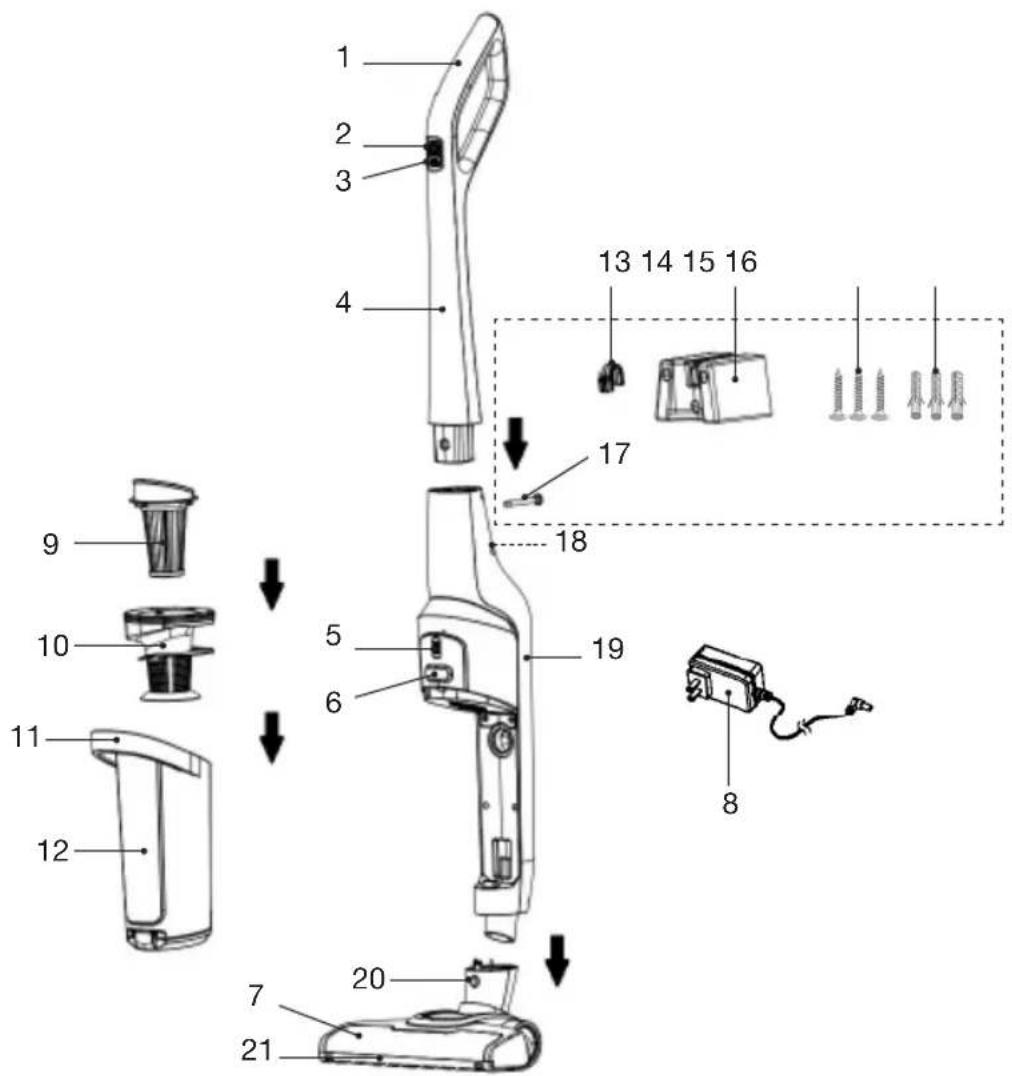

beschrijving van het apparaat

1. Handgreep
2. Aan/uit knop
3. Snelheidskeuzeknop
4. Steel
5. Oplaadlampje en acculampje
6. Ontgrendelingsknop van het stofreservoir
7. Elektroborstel
8. Netstroomadapter
9. Filter van het type HEPA
10. Filterblok
11. Handgreep van het stofreservoir

12. Stofreservoir

13. Haakje voor wandbevestiging

14. Beugel voor wandbevestiging
15. Schroeven (x 3)
16. Pluggen (x 3)
17. Bevestigingsschroef om de steel te verbinden met de behuizing van het apparaat
18. Oplaadpoort
19. Behuizing van het apparaat
20. Ontgrendelingsknop van de behuizing van het apparaat
21. Ledverlichting

montage/demontage van het apparaat

Haal alle onderdelen uit de verpakking en verzeker u ervan dat het apparaat uitgeschakeld is en de stekker uit het stopcontact is gehaald, voordat u begint met het monteren of demonteren.

Ontgrendelingsknop van de behuizing van het apparaat

Fig. 2

1. Steek de steel (4) in de behuizing van het apparaat (19) en draai de schroef aan de achterkant van de steel vast in het gat, zoals aangegeven op figuur 1 hierboven.
2. Steek de behuizing van het apparaat in de elektroborstel, totdat u een vergrendelend "klikgeluid" hoort (zie figuur 2).

Om de elektroborstel uit de behuizing van het apparaat te halen, drukt u op de ontgrendelingsknop van de elektroborstel (zie figuur 2).

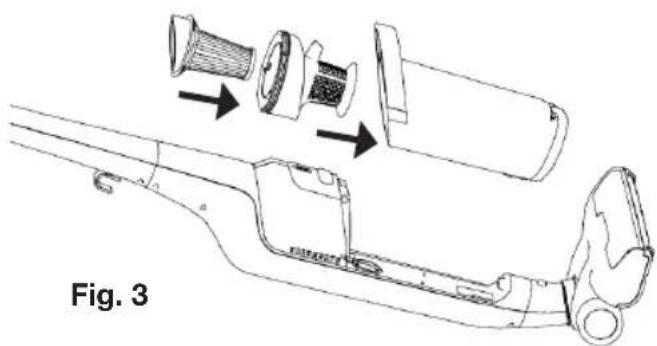

1. Steek het filter van het type HEPA (9) in de inkepingen van het filterblok (10) en draat het licht in de richting van de wijzers van de klok om het te vergrendelen (zie figuur 3).

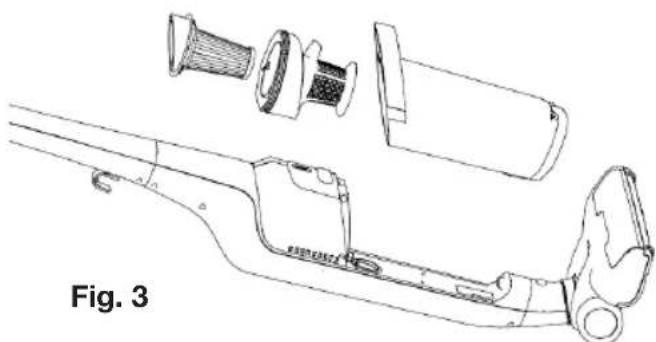

2. Steek het filterblok (10) in het stofreservoir (12) (fig. 3).

1. Plaats het stofreservoir op de behuizing waarbij u eerst de onderkant plaatst en vervolgens de bovenkant, totdat u een vergrendelend "klikgeluid" hoort (zie figuur 4).

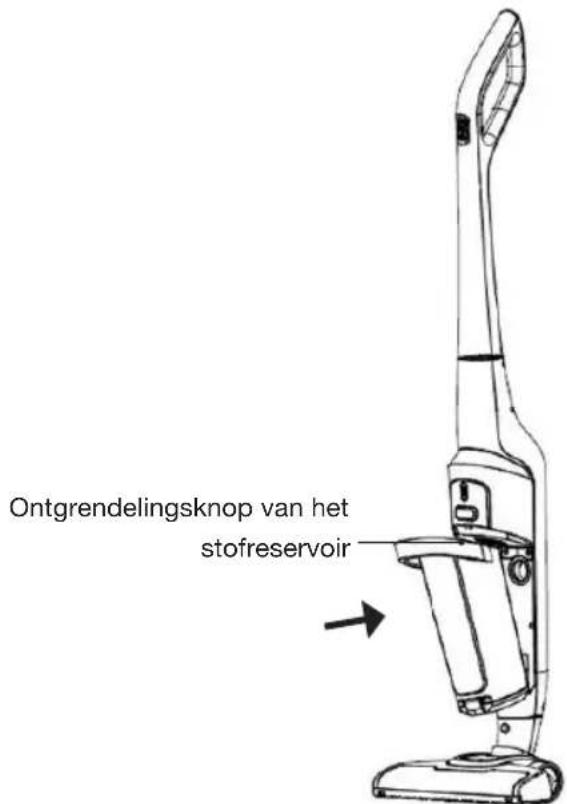

Ontgrendelingsknop van het stofreservoir

Fig. 4

Om het stofreservoir uit de behuizing van het apparaat te halen, drukt u op de ontgrendelingsknop (zie figuur 4).

installatie van de muurbeugel

NOTA: de bijgeleverde schroeven zijn geschikt voor volle muren (voorbeeld: beton, massieve baksteen, steen, enz.).

Controleer de aard van de wand of de muur waarop u de beugel wilt bevestigen. Verzeker u ervan dat het bijgeleverde schroefwerk geschikt is. Als dit niet het geval is, gebruik dan schroeven en pluggen met een uitzetschacht die geschikt is voor de wand of de muur (speciaal voor holle muren, gipsplaat - model BA13 (13mm dik met toelopende randen), holle bakstenen, enz.).

1. Plaats de bevestigingsbeugel (14) op de muur op de plek waar u de gaten gaat boren. Steek een potlood in de 3 gaten voor het zetten van de markeringen (zie figuur 5).
2. Boor 3 gaten in de muur (figuur 6).
3. Steek de 3 pluggen in de gaten (figuur 7).
4. Steek de 3 schroeven in de gaten en schroef ze stevig vast in de muur (figuur 8).

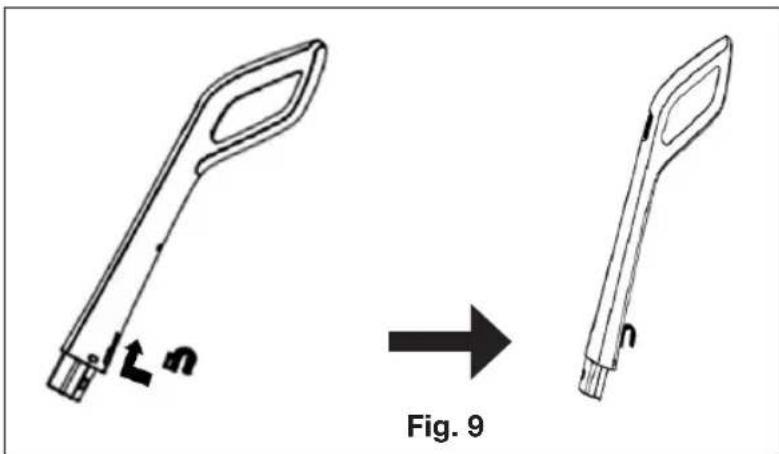

1. Steek het haakje in de inkeping achter op de steel (zie figuur 9).

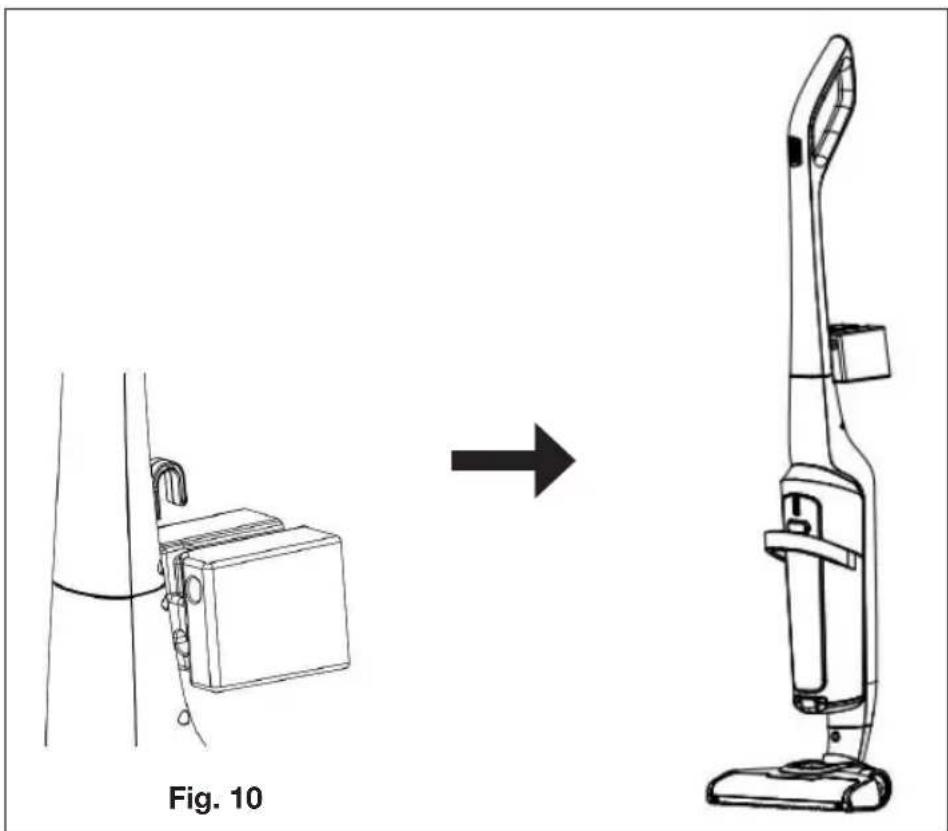

1. Zet de steel van de stofzuiger verticaal vast en steek het haakje in de muurbeugel (figuur 10).

Vóór het eerste gebruik en als het oplaadlampje zwak is, moet de accu opgeladen worden.

Nota: de stofzuiger kan tijdens het opladen niet gebruikt worden.

Aansluiting van de netstroomadapter

U kunt de stofzuiger opladen door hem op te hangen aan de beugel of door hem in verticale positie te laten staan (steel vastgezet op 90°).

1. Rol het stroomsnoer volledig uit en sluit de plug van het snoer aan op de oplaadpoort aan de achterkant van de steel.

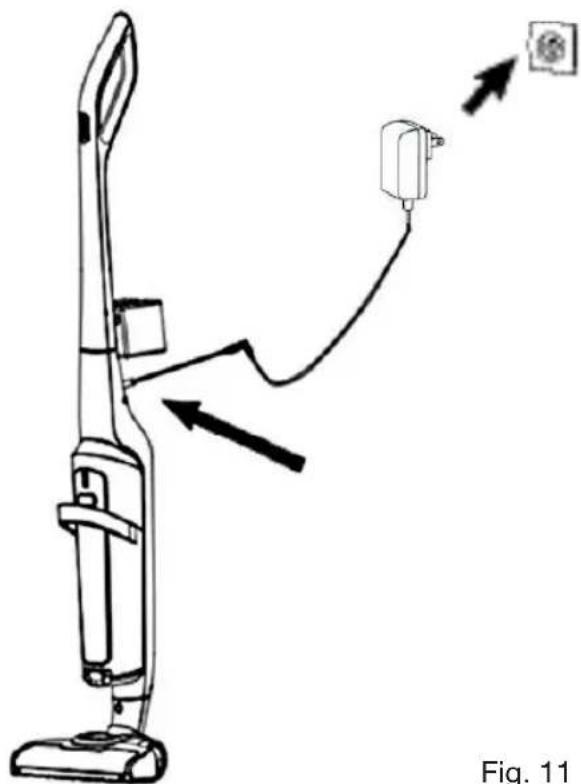

2. Sluit het andere uiteinde van de netstroomadapter vervolgens aan op een muurstekker (Fig. 11).

3. De blauwe lampjes van de oplaadindicator knipperen tijdens het opladen.

4. De volledige oplaadtijd van de accu bedraagt ongeveer 6 uur en 30 minuten.

5. Als de oplaadtijd volbracht is, branden de 4 blauwe lampjes continu en gaan vervolgens uit.

Nota: De steel van de stofzuiger kan warm worden tijdens het opladen, dit is normaal.

Indicator van het oplaadniveau

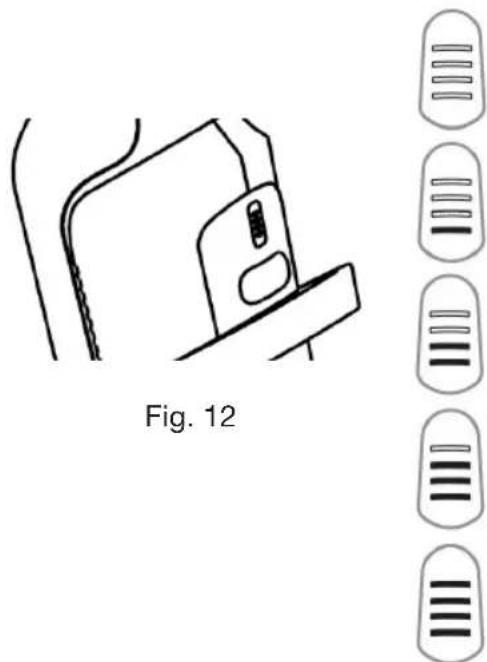

De indicator van het oplaadniveau bevindt zich bovenop het stofreservoir (Fig. 12). 4 streepjes geven het oplaadniveau aan:

De streepjes branden niet, de accu is helemaal leeg, laad hem weer op.

Alleen het onderste streepje brandt, het oplaadniveau is laag. Laad de accu weer op.

De twee onderste streepjes branden, de accu is voor de helft opgeladen.

De drie onderste streepjes branden, de accu is voor 3/4 opgeladen.

De 4 streepjes lichten blauw op en gaan weer uit, de accu is volledig opgeladen.

Gebruiksduur van het apparaat:

• Lage snelheid: 60 minuten
• Hoge snelheid: 30 minuten

Nota: Als de 4 streepjes tegelijkertijd snel branden betekent dit dat het filter niet correct geplaatst is of dat stofdeeltjes verstopping veroorzaken. Controleer of het filter correct geplaatst is en maak het eventueel schoon.

gebruik

• Voordat u de stofzuiger gebruikt, verzeker u ervan dat het filter correct in het filterblok geplaatst is.
• Gebruik het apparaat nooit zonder filter en zonder stofreservoir!

Bedieningen van de stofzuiger

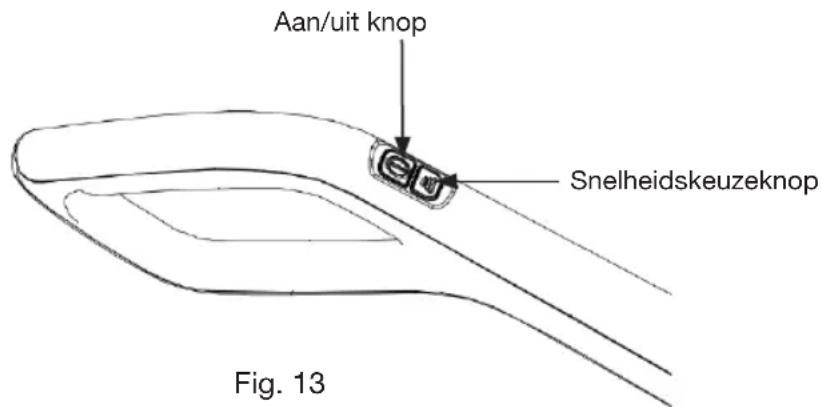

Aan/uit knop Snelheidskeuzeknop Fig. 13

Als het apparaat volledig gemonteerd is en de accu opgeladen is:

1. Druk één keer op de aan/uit knop achter op de handgreep (Fig. 13). Het apparaat begint standaard te werken in de hoge snelheidstand en het oplaadlampje licht blauw op.
2. Druk op de snelheidskeuzeknop om over te schakelen naar de lage snelheid (Fig. 13). Druk nogmaals op deze knop om over te schakelen naar de hoge snelheid. U beschikt over een gebruiksduur van 60 minuten op lage snelheid en van 30 minuten op hoge snelheid.
3. Druk zachtjes op de elektroborstel om de steel te ontgrendelen en de stofzuiger in een hoek van 45° te kunnen plaatsen en begin met het maken van heen en weer bewegingen om stof op te zuigen.
4. Druk, als u klaar bent met het gebruik, op de aan/uit knop van de stofzuiger. Het oplaadlampje gaat uit.
5. Indien nodig het stofreservoir, het filterblok en het filter van het type HEPA legen en schoonmaken (zie rubriek "Reiniging en onderhoud").

reiniging en onderhoud

• Verzeker u ervan dat het apparaat uitgeschakeld is en de stekker uit het stopcontact gehaald is, voordat u begint met het reinigen ervan.
• Het apparaat en de netstroomadapter nooit onderdompelen in water of in een andere vloeistof.
• Gebruik geen oplosmiddelen, schuurmiddelen of schuursponsjes tijdens het reinigen.

Reiniging van de behuizing van het apparaat

De externe oppervlakken van het apparaat kunnen schoongemaakt worden met een zachte, lichtvochtige doek.

Demontage en reiniging van de elektroborstel

Als de rotatie van de borstel geblokkeerd is of belemmerd wordt:

1. Haal de elektroborstel uit de behuizing van het apparaat door op de ontgrendelingsknop van de elektroborstel te drukken (Fig. 14).
2. Draai de elektroborstel om (Fig. 15).
3. Druk tegen de vergrendeling aan en trek het vergrendelingslipje omhoog (Fig. 15): u kunt de rol nu uit de behuizing halen (Fig. 16).
4. Verwijder handmatig of met behulp van een schaar voorzichtig de onderdelen die in de rol vastzitten en plaats de rol weer op zijn plaats.
5. Sluit het lipje weer totdat u een vergrendelend "klikgeluid" hoort en monteer de elektroborstel weer op de stofzuiger.

Demontage en reiniging van het stofreservoir en het filter

Leeg het stofreservoir en het filterblok en maak deze schoon zodra het stof het niveau "MAX" in het reservoir heeft bereikt.

DEMONTAGE EN REINIGING VAN HET STOFRESERVOIR EN VAN HET FILTER

1. Druk op de ontgrendelingsknop van het stofreservoir om het uit zijn behuizing te verwijderen (zie figuur 4).

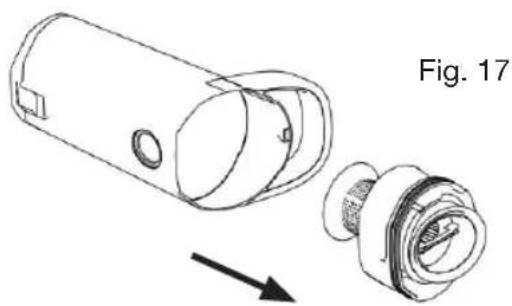

2. Verwijder het filterblok (Fig. 17).

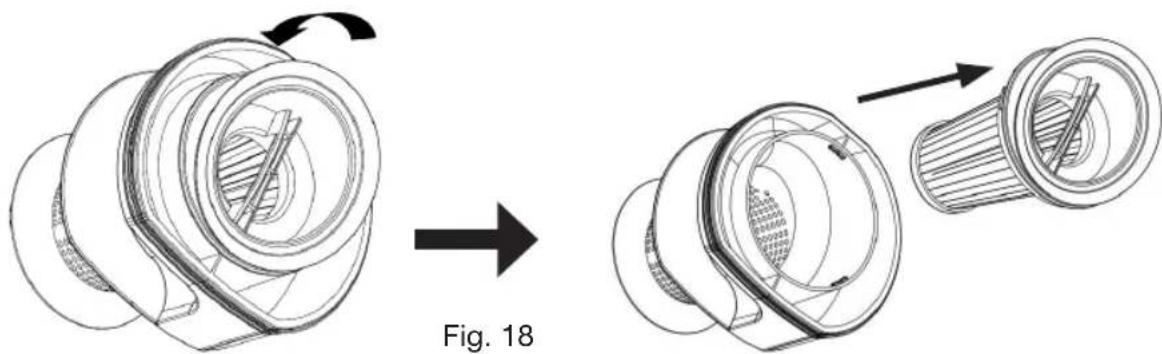

1. Verwijder het filter van het type HEPA door het licht tegen de klok in te draaien waardoor het losraakt (Fig. 18).

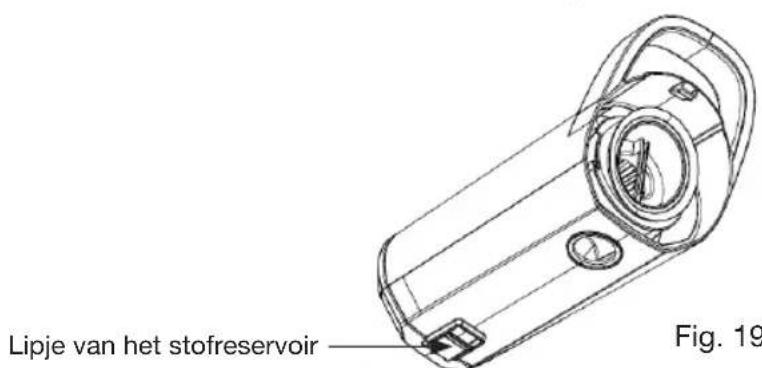

1. Ga boven een prullenbak staan en druk tegen het lipje dat zich op het stofreservoir bevindt (Fig. 19) om het te openen en de inhoud te legen.

Lipje van het stofreservoir Fig. 19

1. Schud alle onderdelen boven een prullenbak.
2. Spoel alle onderdelen af met helder water en laat ze in de openlucht volledig drogen (minstens 24 uur voor het HEPA-filter), voordat u ze in het apparaat terugplaatst. Ga in omgekeerde volgorde te werk voor het opnieuw monteren van de verschillende onderdelen (zie figuur 3).

Het filter van het type HEPA moet gemiddeld om de 6 maanden vervangen worden (dit kan

verschillen afhankelijk van de gebruiksfrequentie en de staat van het filter).

U kunt een vervangend filter van het type HEPA verkrijgen bij uw verkoper.

Uw apparaat niet gebruiken als het filter van het type HEPA beschadigd is, uw apparaat kan hierdoor defect raken.

storingen en oplossingen

Een slechte werking kan veroorzaakt worden door een klein probleem dat u zelf kunt oplossen met behulp van de hieronder vermelde instructies. Voer, voordat u de hulp inroept van een technicus, de volgende verificaties uit:

Het apparaat gaat niet aan.

• Controleer het accuniveau en laad de accu indien nodig op.
• Controleer of de rol van de elektroborstel geblokkeerd is door pluizen stof. Demonteer de borstel en verwijder de pluizen stof die de rotatie van de rol belemmeren. Controleer tevens de staat van het filter van het type HEPA: een vervuild filter schoonmaken en een beschadigd filter vervangen.

De stofzuiger stopt na een korte tijd met zuigen:

• De accu is onvoldoende opgeladen. Laad de stofzuiger ongeveer 6 uur op voor een volledig geladen accu.
• Controleer of de 2 uiteinden van de netstroomadapter correct aangesloten zijn (aan de ene kant op de steel van de stofzuiger en aan de andere kant op een werkend stopcontact).

De zuigkracht is zwak:

• Het stofreservoir is vol, het legen.
• Het filter van het type HEPA is vervuild, het schoonmaken.
• De elektroborstel wordt belemmerd. Demonteer de borstel en verwijder de pluizen stof die de rotatie van de rol belemmeren.

Als het probleem aanhoudt, contact opnemen met de serviceafdeling van uw verkoper. Probeer niet zelf reparaties uit te voeren. De reparaties van uw apparaat moeten uitgevoerd worden door gekwalificeerde onderhoudstechnici. Onjuist uitgevoerde reparaties kunnen gevaarlijke situaties veroorzaken voor de gebruikers en zijn niet gedekt door de garantie.

Alle gegevens, tekeningen, schetsen en afbeeldingen in dit document zijn het exclusieve eigendom van SOURCING & CREATION. SOURCING & CREATION behoudt zich alle rechten voor inzake haar merken, ontwerpen en gegevens. Alle kopieën of reproducties, met welke middelen dan ook, zullen beschouwd en aangemerkt worden als namaakproducten.

Dit op het product aangebrachte symbool betekent dat het een apparaat betreft waarvan de afvalverwerking onderworpen is aan de regelgeving inzake afgedankte elektrische en elektronische apparatuur (AEEA). Dit apparaat mag dus in geen geval behandeld worden als huishoudelijk afval en moet afzonderlijk worden ingezameld. Terugname- en inzamelingssystemen worden aan u ter beschikking gesteld door de plaatselijke overheden (afvalbrengstations) en de leveranciers. Door uw apparaat aan het einde van zijn levensduur over te brengen naar zijn recyclingsketen, draagt u bij aan de bescherming van het milieu en voorkomt u schadelijke gevolgen voor uw gezondheid.

essentiel b

Service Relation Clients

Hergestellt in VR China. / Gefabriceerd in VRC.

SOURCING & CREATION

Avenue de la Motte

59810 Lesquin

GARANTIE 2 ans GARANTIE

Testé dans nos laboratoires Tested in our laboratories
Probado en nuestros laboratorios In unseren Labors geprüft
Getest in onze laboratoria

Garantie geldig vanaf de aanschafdatum (de kassabon geldt als bewijs). Deze garantie dekt geen gebreken of schade als gevolg van een verkeerde installatie, verkeerd gebruik of normale slijtage van het product.

aan het milieu. Recycle dit product aan het einde van zijn levensduur.

Li-Ion
