MANUAL DE USUARIO EAMO 360 Solo V2 Essentiel B

Instrucciones de uso

Para alargar la vida útil de su adquisición

Bedienungsanleitung

Contenido del paquete 31

Características técnicas 31

descripción del dispositivo 32

montaje/desmontaje del dispositivo 33

instalación del soporte de pared 35

cambio de la batería 37

Conexión del cargador 37

Indicador del nivel de carga 38

uso 39

Botones de la aspiradora 39

limpieza y mantenimiento 40

Limpieza del cuerpo principal 40

Desmontaje y limpieza del cepillo eléctrico 40

Desmontaje y limpieza del depósito de polvo y del filtro 41

guía de solución de problemas 43

Agradecemos su confianza al adquirir un producto de la marca Essentiel b. Prestamos especial atención a la FIABILIDAD, a la SENCILLEZ DE USO y al DISEÑO de nuestros productos.

Esperamos que esta aspiradora de escoba sea de su entera satisfacción.

su producto

Contenido del paquete

• 1 aspiradora monofunción
- 1 soporte para almacenaje en pared y tornillos
- 1 cargador
• 1 manual de instrucciones

Características técnicas

• Aspiradora de escoba EAMO 360 SOLO Ref. 8004630 recargable, solo con el voltaje indicado, con el cargador de batería JOD-S-400036GS suministrado.
• Batería de iones de litio de 36 V ---
  • Cargador:
• Modelo: JOD-S-400036GS
• Entrada: 100-240 V\~50/60 Hz 0,5 A
• Salida: 40.0 V — 0.36A 14.4W

- Tiempo de carga: 6 horas 30 minutos

- Autonomía:

• Velocidad baja: 60 minutos
• Velocidad alta: 30 minutos

- 2 velocidades

- Iluminación LED en el cepillo eléctrico

- Indicador de carga y del nivel de batería

- Capacidad útil del depósito de polvo: 0,6 litros

• 1 filtro EPA lavable

- Longitud del cable: 1,50 m

- Soporte para almacenaje en pared

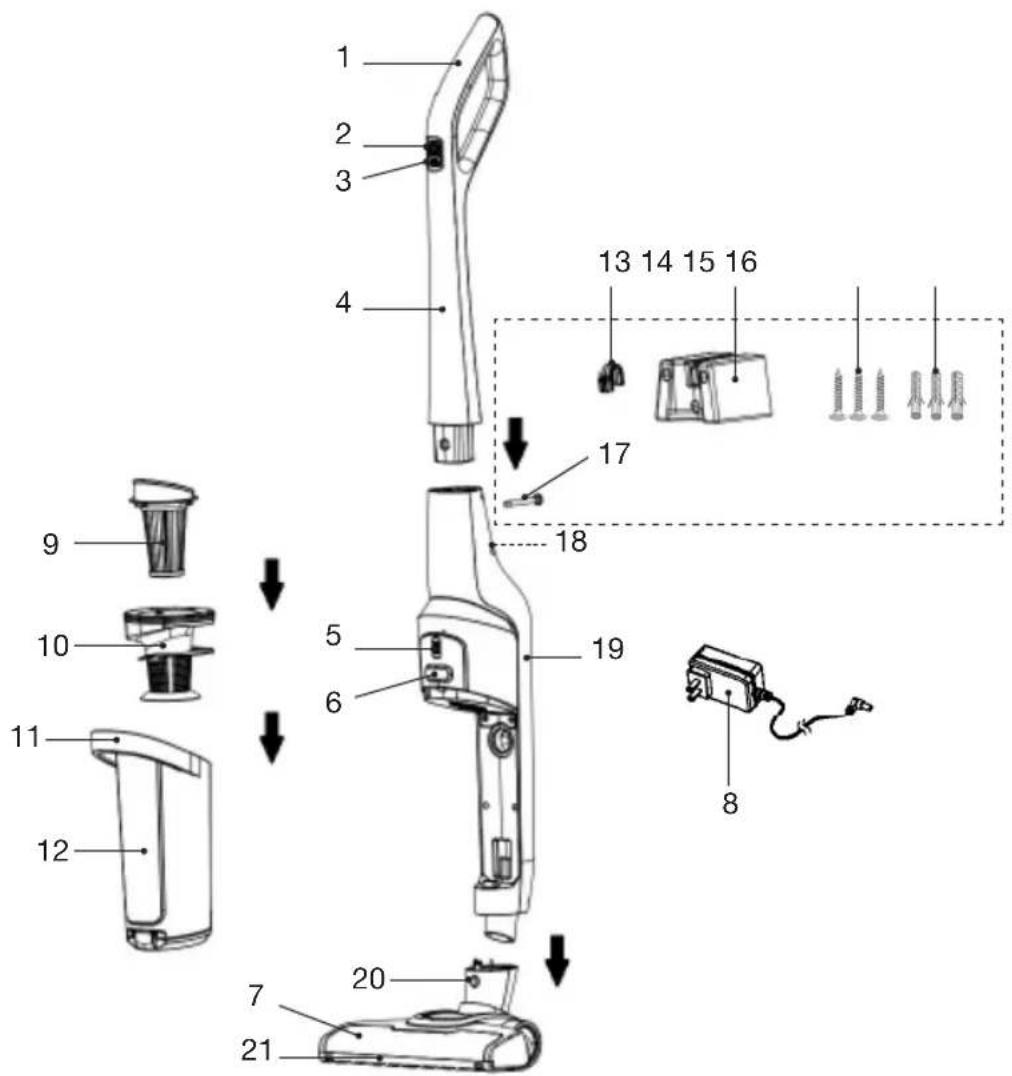

descripción del dispositivo

1. Empuñadura
2. Botón de encendido/apagado
3. Botón de selección de la velocidad:
4. Mango
5. Indicador de carga y del nivel de batería
6. Botón de desbloqueo del depósito de polvo
7. Cepillo eléctrico
8. Cargador
9. Filtro EPA
10. Bloque de filtro

11. Mango del depósito de polvo

12. Depósito de polvo

13. Gancho para almacenaje en pared
14. Soporte de almacenaje en pared
15. Tornillos (x 3)
16. Tacos (x 3)
17. Tornillo para la fijación del mango al dispositivo
18. Puerto de carga
19. Cuerpo principal
20. Botón de desbloqueo del cuerpo principal
21. iluminación LED

montaje/desmontaje del dispositivo

Retire todo el embalaje y asegúrese de que el dispositivo esté apagado y desconectado antes de montarlo o desmontarlo.

Botón de desbloqueo del cuerpo principal

Fig. 2

1. Inserte el mango (4) en el cuerpo principal (19), luego inserte el tornillo en la parte posterior del mango y atorníllelo como se muestra en la figura 1.
2. Inserte el cuerpo principal en el cepillo eléctrico hasta que haga «clic» (ver figura 2).

Para retirar el cepillo eléctrico del cuerpo principal, presione el botón de desbloqueo del cepillo eléctrico (ver figura 2).

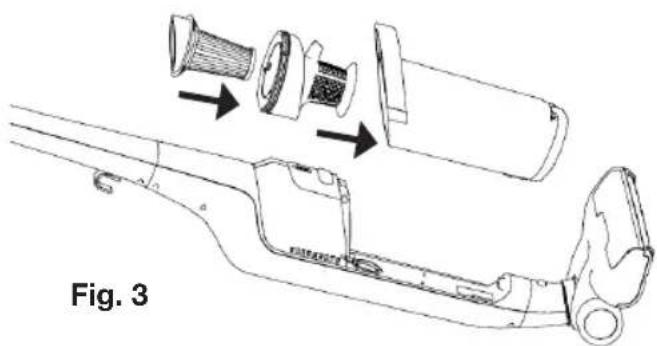

1. Inserte el filtro EPA (9) en las ranuras del bloque de filtro (10) y gírelo ligeramente en el sentido de las agujas del reloj para bloquearlo (ver figura 3).

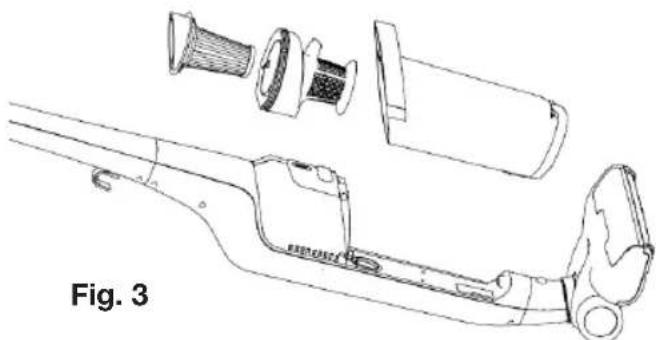

2. Introduzca el bloque de filtro (10) en el depósito de polvo (12) (Fig. 3).

1. Inserte el depósito de polvo en el cuerpo principal encajándolo primero por abajo y después por arriba hasta que haga «clic» (ver figura 4).

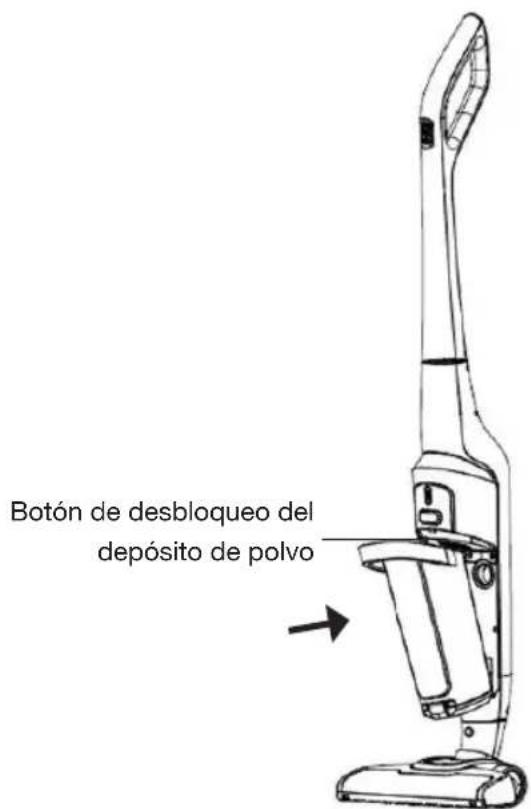

Botón de desbloqueo del depósito de polvo

Fig. 4

Para retirar el depósito de polvo del cuerpo principal, pulse el botón de desbloqueo (ver figura 4).

instalación del soporte de pared

NOTA: los tacos suministrados son aptos para paredes macizas (por ejemplo: hormigón, ladrillo macizo, piedra, etc.).

Compruebe la naturaleza del muro o pared en la que desea fijar el soporte. Asegúrese de que los tornillos suministrados sean compatibles.

En caso contrario, utilice tornillos y tacos de expansión adecuados para el tipo de muro o pared (especiales para paredes huecas, placas de yeso - tipo BA13, ladrillo hueco, etc.).

1. Coloque el soporte de almacenaje (14) en la pared donde vaya a taladrar los agujeros. Pase un lápiz a través de los 3 orificios para hacer las marcas (ver figura 5).
2. Taladre 3 agujeros en la pared (figura 6).
3. Inserte los 3 tacos en los orificios (figura 7).
4. Pase los 3 tornillos a través de los orificios y atornillelos firmemente a la pared (figura 8).

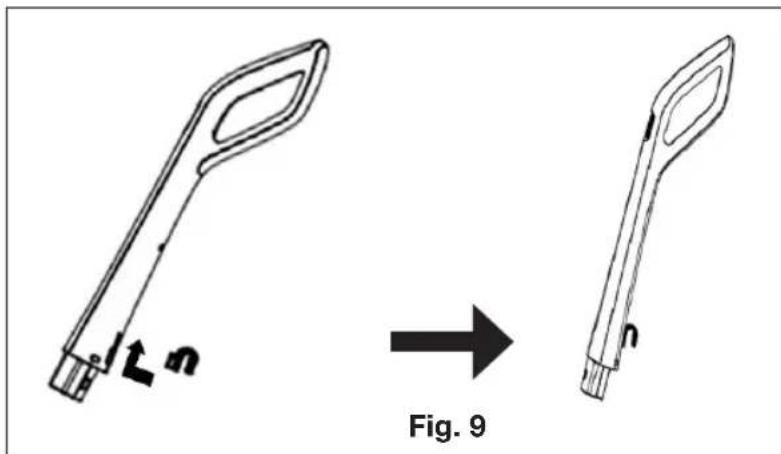

1. Inserte el gancho en la muesca de la parte posterior del mango (ver figura 9).

Fig. 9

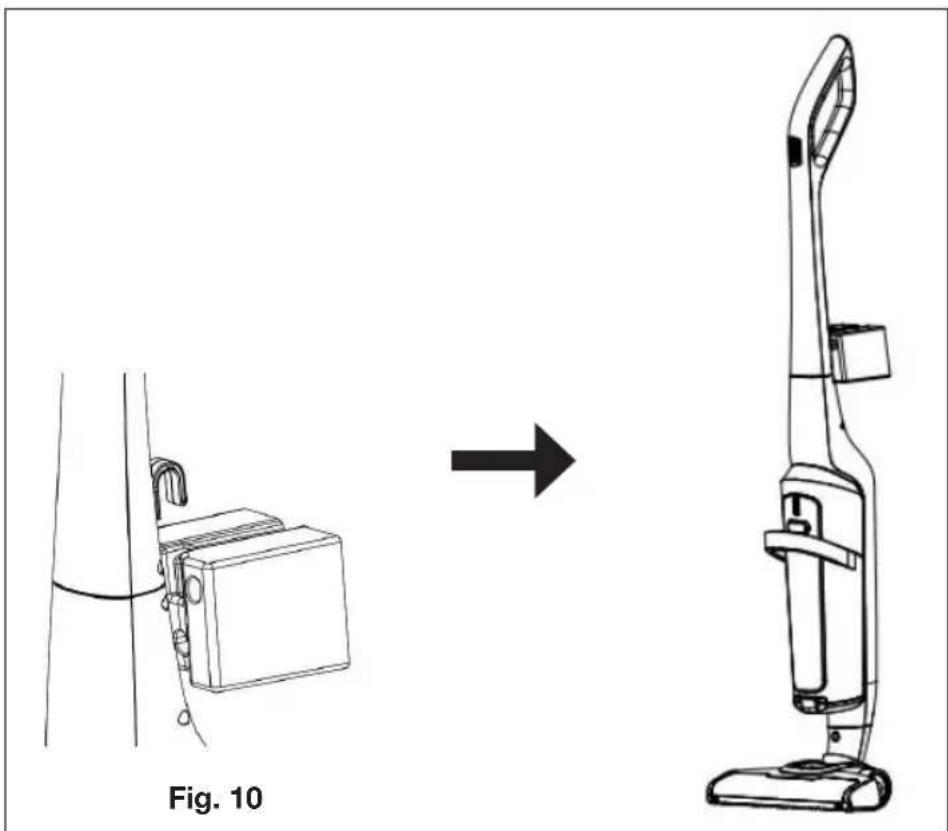

1. Sujete verticalmente el mango de la aspiradora e inserte el gancho en el soporte de pared (figura 10).

cambio de la batería

Es necesario cargar la batería antes del primer uso y cuando el indicador de carga esté bajo.

Nota: no se puede utilizar la aspiradora durante la carga.

Conexión del cargador

Puede cargar la aspiradora colocándola en su soporte o directamente en posición vertical (con el mango bloqueado a 90°).

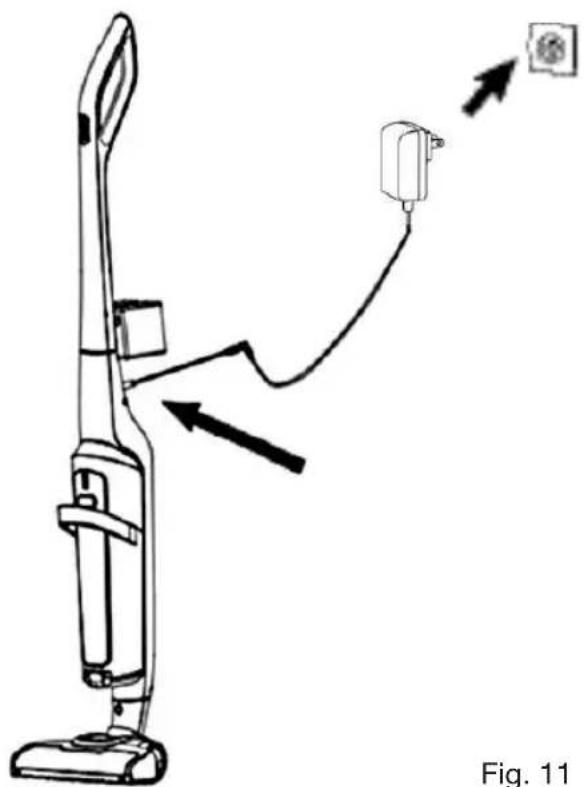

1. Desenrolle completamente el cable y conecte el enchufe al puerto de carga situado en la parte posterior del mango.
2. A continuación, conecte el otro extremo del cargador a una toma de corriente (Fig. 11).
3. Las luces azules indicadoras de carga parpadean durante la carga.
4. Para una carga completa, déjela cargar durante unas 6 horas y 30 minutos.
5. Una vez finalizada la carga, las 4 luces azules se encienden de forma fija y se apagan.

Nota: el mango de la aspiradora puede calentarse durante la carga, es normal.

Indicador del nivel de carga

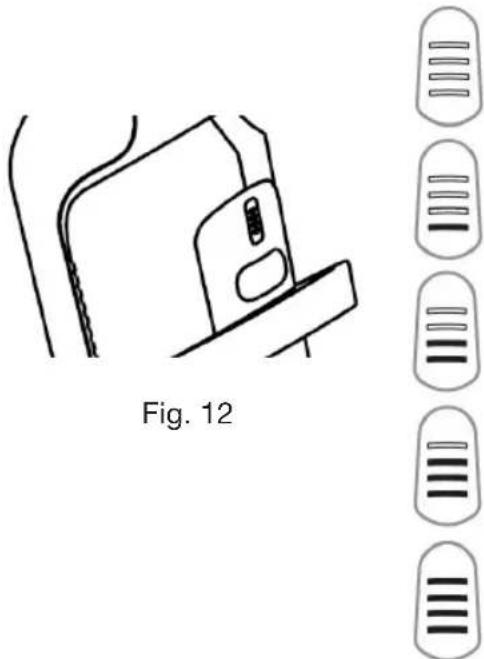

El indicador del nivel de carga se encuentra en la parte superior del depósito de polvo (Fig. 12). 4 rayas indican el nivel de carga:

Las rayas están apagadas, la batería está completamente descargada, recárguela.

Solo se enciende la raya inferior, el nivel de carga es bajo. Recargue la batería.

Las dos rayas inferiores están encendidas, la batería está medio cargada.

Las tres rayas inferiores se encienden, la batería está cargada a 3/4 de su capacidad.

Las 4 rayas se encienden en azul y luego se apagan, la batería está completamente cargada.

Autonomía del dispositivo:

• Velocidad baja: 60 minutos
• Velocidad alta: 30 minutos

Nota: si las 4 rayas parpadean rápidamente al mismo tiempo, el filtro no está instalado correctamente o hay partículas que lo obstruyen. Compruebe la instalación del filtro y límpielo si es necesario.

uso

• Antes de usar la aspiradora, asegúrese de que el filtro esté correctamente insertado en el bloque de filtro.
• ¡Nunca utilice el dispositivo sin el filtro ni el depósito de polvo!

Botones de la aspiradora

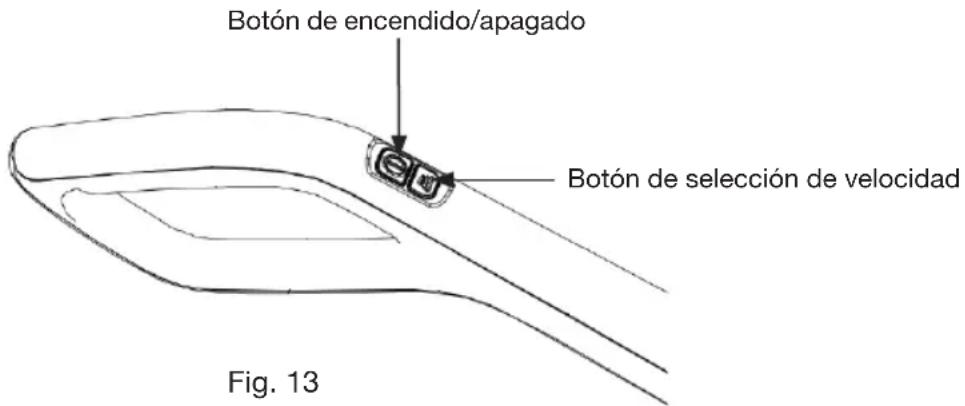

Botón de encendido/apagado Botón de selección de velocidad Fig. 13

Cuando el dispositivo esté completamente montado y la batería esté cargada:

1. Presione una vez el botón de encendido/apagado de la empuñadura (Fig. 13). Por defecto arranca a alta velocidad y el indicador de carga se ilumina en azul.
2. Pulse el botón de selección de velocidad para cambiar a velocidad baja (Fig. 13). Pulse este botón de nuevo para cambiar a velocidad alta. Tiene una autonomía de 60 minutos a velocidad baja y 30 minutos a velocidad alta.
3. Presione ligeramente el cepillo eléctrico para desbloquear el mango y poder inclinar la aspiradora a 45°, luego muévala hacia adelante y hacia atrás para aspirar.
4. Al finalizar, pulse el botón de encendido/apagado para apagar la aspiradora. El indicador de carga se apaga.
5. En caso necesario, vacíe y limpie el depósito de polvo, el bloque de filtro y el filtro EPA (ver el apartado «Limpieza y mantenimiento»).

limpieza y mantenimiento

• Asegúrese de que el dispositivo esté apagado y desenchufado antes de limpiarlo.
• Nunca sumerja el cuerpo principal ni el cargador en agua u otro líquido.
• No utilice disolventes, productos abrasivos ni estropajos para su limpieza.

Limpieza del cuerpo principal

Las superficies exteriores se pueden limpiar con un paño suave y ligeramente húmedo.

Desmontaje y limpieza del cepillo eléctrico

Si la rotación del cepillo está bloqueada u obstruida:

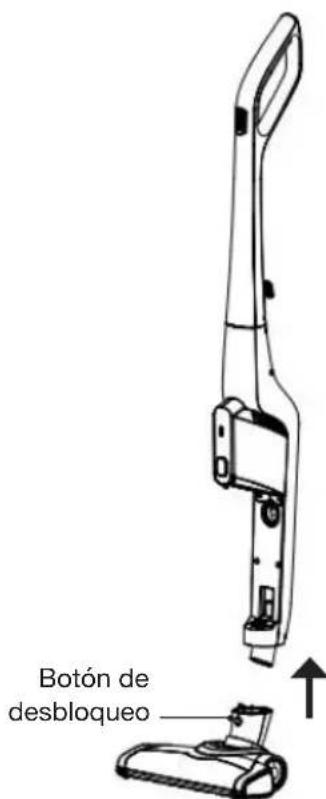

1. Separe el cepillo eléctrico del cuerpo principal presionando el botón de desbloqueo del cepillo eléctrico (Fig. 14).
2. Dele la vuelta al cepillo eléctrico (Fig. 15).

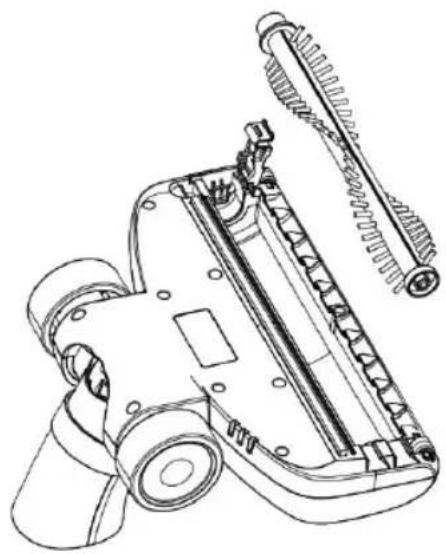

3. Empuje el pestillo y levante la pestaña de bloqueo (Fig. 15): esto le permitirá sacar el rodillo (Fig. 16).
4. Retire con cuidado los elementos atrapados en el rodillo con la mano o con unas tijeras y luego vuelva a colocarlo en su eje.
5. Cierre la pestaña hasta que oiga el «clic« de bloqueo y vuelva a montar el cepillo eléctrico en la aspiradora.

Botón de desbloqueo

Fig. 14

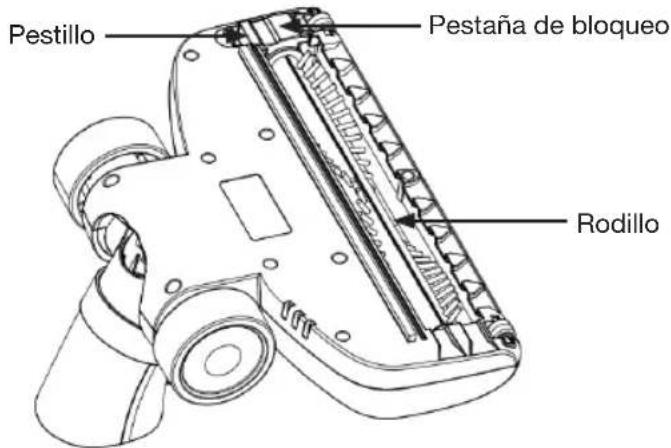

Pestillo Pestaña de bloqueo Rodillo

Fig. 15

Desmontaje y limpieza del depósito de polvo y del filtro

Vacíe y limpie el depósito de polvo y el bloque de filtro cuando los residuos hayan alcanzado el nivel «MAX».

DESMONTAJE Y LIMPIEZA DEL DEPÓSITO DE POLVO Y DEL BLOQUE DE FILTRO

1. Presione el botón de desbloqueo de el depósito de polvo para extraerlo (ver figura 4).

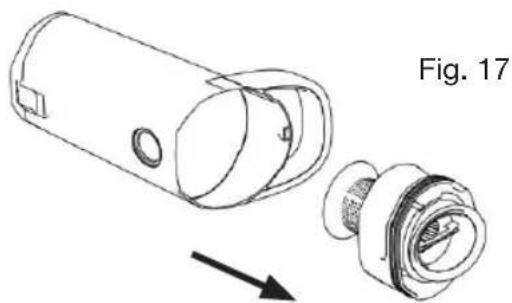

2. Retire el bloque de filtro (Fig. 17).

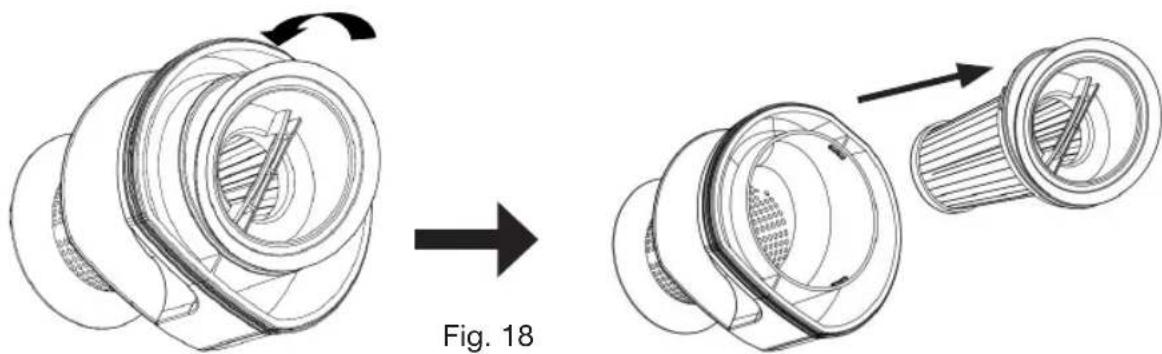

1. Retire el filtro EPA girándolo ligeramente en sentido contrario a las agujas del reloj para extraerlo (Fig. 18).

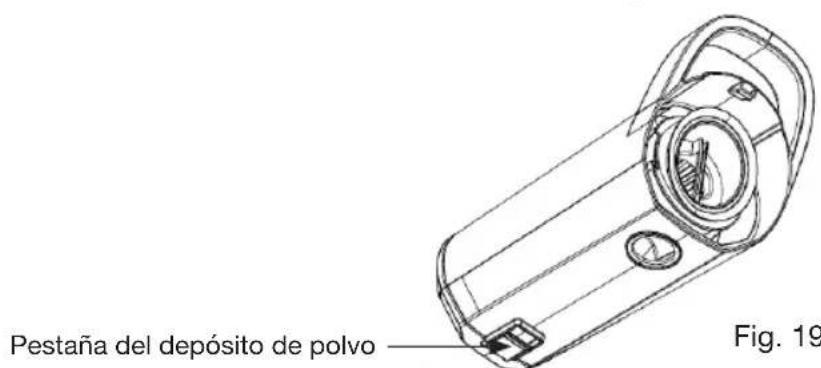

1. Deslice la pestaña del depósito de polvo (Fig. 19) para abrirlo y vaciar su contenido sobre el cubo basura.

Pestaña del depósito de polvo Fig. 19

1. Agite sobre el cubo de basura.
2. Enjuague todos los componentes con agua limpia y déjelos secar completamente al aire libre (24 horas como mínimo para el filtro EPA) antes de volver a colocarlos. Para volver a montarlo, proceda en orden inverso (ver figura 3).

El filtro EPA se debe reemplazar generalmente cada 6 meses (esta duración varía dependiendo de la frecuencia de uso del dispositivo y del estado del filtro).

Puede adquirir un filtro EPA de repuesto en su distribuidor.

No utilice el dispositivo si el filtro EPA está dañado, ya que puede ocasionar un mal funcionamiento del dispositivo.

guía de solución de problemas

Si el dispositivo funciona incorrectamente se puede deber a un problema menor que puede resolver usted mismo siguiendo las instrucciones que se indican a continuación. Antes de llamar a un técnico, realice las siguientes comprobaciones:

El dispositivo no arranca.

• Compruebe el nivel de la batería y recárguela si es necesario.
• Compruebe si el rodillo del cepillo eléctrico está obstruido con pelusas. Quítelo y retire las pelusas que obstruyen la rotación del rodillo. Compruebe también el estado del filtro EPA: si está sucio, límpielo y si está dañado, sustitúyalo.

La aspiradora deja de funcionar después de un corto periodo de tiempo:

• La carga no ha sido completa. Recargue la aspiradora durante unas 6 horas para obtener una carga completa.
• Compruebe que ambos extremos del cargador están conectados correctamente (por un lado al mango de la aspiradora y por el otro a una toma de corriente funcional).

La potencia de aspiración es baja:

• El depósito de polvo está lleno, vacíelo.
• El filtro EPA está sucio, límpielo.
• El cepillo eléctrico está obstruido. Quítelo y retire las pelusas que obstruyen la rotación del rodillo.

Si el problema persiste, póngase en contacto con el servicio técnico de su distribuidor. No intente realizar las reparaciones usted mismo. Las reparaciones de su dispositivo solo las deben realizar los técnicos de mantenimiento cualificados. Las reparaciones inadecuadas pueden suponer riesgos para los usuarios y la garantía no las cubre.
