Produkttyp	Kabelloser Stielstaubsauger
Marke	Essentiel B
Modell	EAMO 360 Solo V2
Referenz	8004630
Stromversorgung	Lithium-Ionen-Akku 36 V
Netzteil	Modell JOD-S-400036GS, Eingang 100-240 V~ 50/60 Hz, Ausgang 40.0 V --- 0.36 A
Ladezeit	Etwa 6 Stunden 30 Minuten
Akkulaufzeit	60 min bei langsamer Geschwindigkeit, 30 min bei schneller Geschwindigkeit
Geschwindigkeiten	2 Geschwindigkeiten (langsam und schnell)
Fassungsvermögen des Staubbehälters	0,6 Liter
Filter	Waschbarer EPA-Filter, Wechsel alle 6 Monate empfohlen
Beleuchtung	LED an der Elektrobürste
Ladeanzeige	4 blaue Leuchtanzeigen am Staubbehälter
Länge des Netzkabels	1,50 m
Wandhalterung	Inklusive Schraubenset
Funktionen	Ein/Aus, Geschwindigkeitswahl, LED-Beleuchtung, Akkuanzeige
Reinigung und Pflege	Staubbehälter und Filter mit klarem Wasser waschbar; Elektrobürste zum Entfernen von Verstopfungen abnehmbar
Sicherheit	Sicherheitshinweise enthalten (zusätzliches Blatt); Gerät oder Netzteil nicht eintauchen; vor der Reinigung Netzstecker ziehen
Ersatzteile	Ersatz-EPA-Filter beim Händler erhältlich
Reparierbarkeit	Reparaturen nur durch qualifizierte Fachkräfte

Häufig gestellte Fragen - EAMO 360 Solo V2 Essentiel B

Wie montiere ich den Staubsauger EAMO 360 Solo V2?

Setzen Sie den Stiel in das Gehäuse des Geräts ein und schrauben Sie ihn mit der mitgelieferten Schraube fest. Stecken Sie dann das Gehäuse in die Elektrobürste, bis es einrastet. Setzen Sie den EPA-Filter in den Filterblock ein, setzen Sie den Block in den Staubbehälter und befestigen Sie den Behälter am Gehäuse des Geräts.

Wie lade ich den Staubsauger auf?

Der Staubsauger wird über das Netzteil aufgeladen. Stecken Sie den Stecker in die Anschlussbuchse auf der Rückseite des Stiels und dann das Netzteil in eine Steckdose. Die Ladezeit beträgt etwa 6h30. Die blauen Anzeigen blinken während des Ladevorgangs und leuchten dauerhaft, wenn der Akku voll ist.

Wie lange ist die Akkulaufzeit des Staubsaugers?

Bei langsamer Geschwindigkeit beträgt die Laufzeit 60 Minuten. Bei schneller Geschwindigkeit beträgt sie 30 Minuten.

Wie wechsle ich die Geschwindigkeit?

Drücken Sie die Geschwindigkeitswahltaste am Griff. Das Gerät startet standardmäßig mit hoher Geschwindigkeit. Jeder Druck wechselt zwischen langsamer und schneller Geschwindigkeit.

Was tun, wenn die Akkuanzeige schnell blinkt?

Wenn alle 4 Anzeigen gleichzeitig schnell blinken, bedeutet dies, dass der Filter nicht richtig eingesetzt oder verstopft ist. Überprüfen Sie den Filtersitz und reinigen Sie ihn bei Bedarf.

Wie reinige ich den Filter und den Staubbehälter?

Drücken Sie die Entriegelungstaste des Staubbehälters, um ihn zu entfernen. Nehmen Sie den Filterblock heraus und lösen Sie den EPA-Filter durch Drehen gegen den Uhrzeigersinn. Leeren Sie den Behälter über einem Mülleimer. Spülen Sie alle Teile mit klarem Wasser ab und lassen Sie sie vollständig trocknen (mindestens 24 Stunden für den Filter), bevor Sie sie wieder einbauen.

Wie reinige ich die Elektrobürste, wenn sie blockiert ist?

Lösen Sie die Elektrobürste vom Gerätegehäuse, indem Sie die Entriegelungstaste drücken. Drehen Sie sie um, drücken Sie den Riegel und heben Sie die Lasche an, um die Walze zu entfernen. Entfernen Sie Flusen oder Haare, setzen Sie die Walze wieder ein und verriegeln Sie die Lasche, bis sie einrastet.

Wie groß ist das Fassungsvermögen des Staubbehälters?

Der Staubbehälter hat ein Nutzvolumen von 0,6 Litern. Er sollte geleert werden, wenn der Füllstand die Markierung MAX erreicht.

Wie befestige ich die Wandhalterung?

Verwenden Sie die mitgelieferte Halterung. Bohren Sie 3 Löcher in die Wand an den markierten Stellen, setzen Sie Dübel ein und schrauben Sie die Halterung fest. Hängen Sie den Haken an der Rückseite des Stiels ein und setzen Sie den Stiel senkrecht auf die Halterung.

Was tun, wenn der Staubsauger nicht angeht oder sich schnell ausschaltet?

Überprüfen Sie zunächst den Akkustand und laden Sie ihn vollständig auf. Wenn das Problem weiterhin besteht, stellen Sie sicher, dass die Walze der Elektrobürste nicht durch Flusen blockiert ist, und reinigen Sie den EPA-Filter. Vergewissern Sie sich auch, dass das Netzteil richtig angeschlossen ist.

BEDIENUNGSANLEITUNG EAMO 360 Solo V2 Essentiel B

Damit Sie viel Freude mit Ihrer Neuanschaffung haben

Gebruiksaanwijzing

Verpackungsinhalt 45

Technische Merkmale 45

Beschreibung des Geräts 46

Montage/Demontage des Geräts 47

Anbringung der Wandhalterung 49

Laden des Akkus 51

Anschluss des Netzadapters 51

Ladeanzeige 52

Verwendung 53

Bedienung des Staubsaugers 53

Reinigung und Pflege 54

Reinigung des Gehäuses 54

Demontage und Reinigung der Elektrobürste 54

Demontage und Reinigung des Staubbehälters und des Filters 55

Fehlerbehebung 57

Sie haben soeben ein Produkt der Marke Essentiel b gekauft, und dafür danken wir Ihnen. Wir legen ganz besonderen Wert auf die ZUVERLÄSSIGKEIT, die

BENUTZERFREUNDLICHKEIT und das DESIGN unserer Produkte.

Wir hoffen, dass dieser Stabstaubsauger Sie rundum zufriedenstellt.

Ihr Produkt

Verpackungsinhalt

• 1 Staubsauger mit Monofunktion
• 1 Halterung für die Wandbefestigung mit Schrauben
• 1 Netzadapter
• 1 Bedienungsanleitung

Technische Merkmale

• Stabstaubsauger EAMO 360 SOLO Ref. 8004630 nur wiederaufladbar mit dem Spannungswert, der auf dem mitgelieferten Ladegerät JOD-S-400036GS angegeben wird.
  • 36 V Lithium-Ionen-Akku ---

• Netzadapter:

• Modell: JOD-S-400036GS

• Eingang: 100 - 240 V \~ 50/60 Hz 0,5 A
• Ausgang: 40.0 V — 0.36A 14.4W

• Ladezeit: 6 Stunden und 30 Minuten
- Akkubetrieb:

• Langsame Geschwindigkeit: 60 Minuten
• Hohe Geschwindigkeit: 30 Minuten

• 2 Geschwindigkeiten
• LED-Beleuchtung an der Elektrobürste
• Ladeanzeige und Akkustand
- Nutzvolumen des Staubbehälters 0,6 Liter
• 1 abspülbarer EPA-Filter
- Kabellänge: 1,50 m
• Halterung für die Wandbefestigung

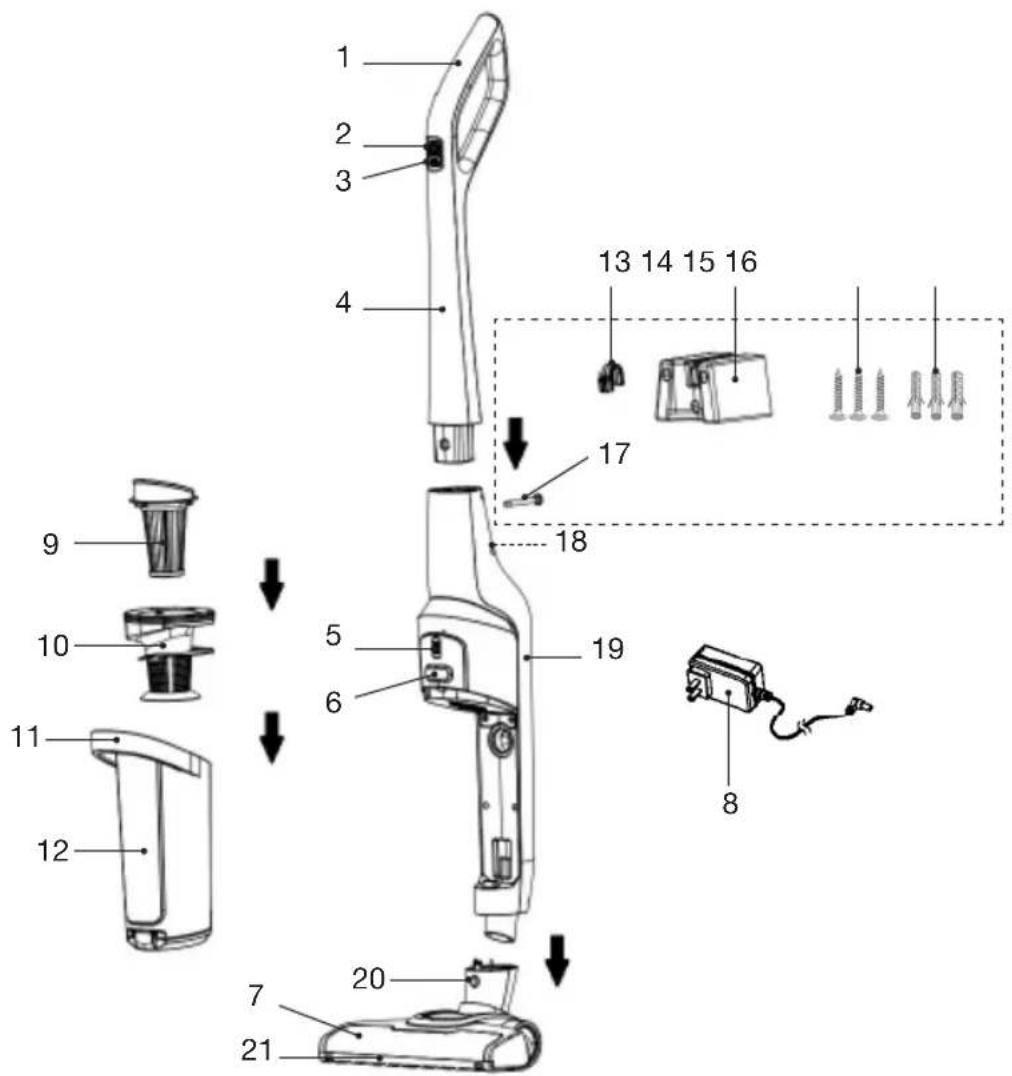

Beschreibung des Geräts

1. Türgriff
2. Ein-/Aus-Schalter
3. Auswahlschalter für die Geschwindigkeit
4. Stab
5. Ladeanzeige und Akkustand
6. Entriegelungstaste für den Staubbehälter
7. Elektrobürste
8. Netzadapter
9. EPA-Filter
10. Filterblock
11. Staubbehältergriff

12. Staubbehälter

13. Haken für die Wandbefestigung

14. Halterung für die Wandbefestigung
15. Schrauben (x 3)
16. Dübel (x 3)
17. Schraube zur Befestigung des Stabs am Gerätegehäuse
18. Ladeanschluss
19. Gerätegehäuse
20. Entriegelungstaste für das Gerätegehäuse
21. LED-Beleuchtung

Montage/Demontage des Geräts

Nehmen Sie alle Teile aus der Verpackung und vergewissern Sie sich, dass das Gerät ausgeschaltet und vom Strom getrennt ist, bevor Sie mit der Montage oder Demontage beginnen.

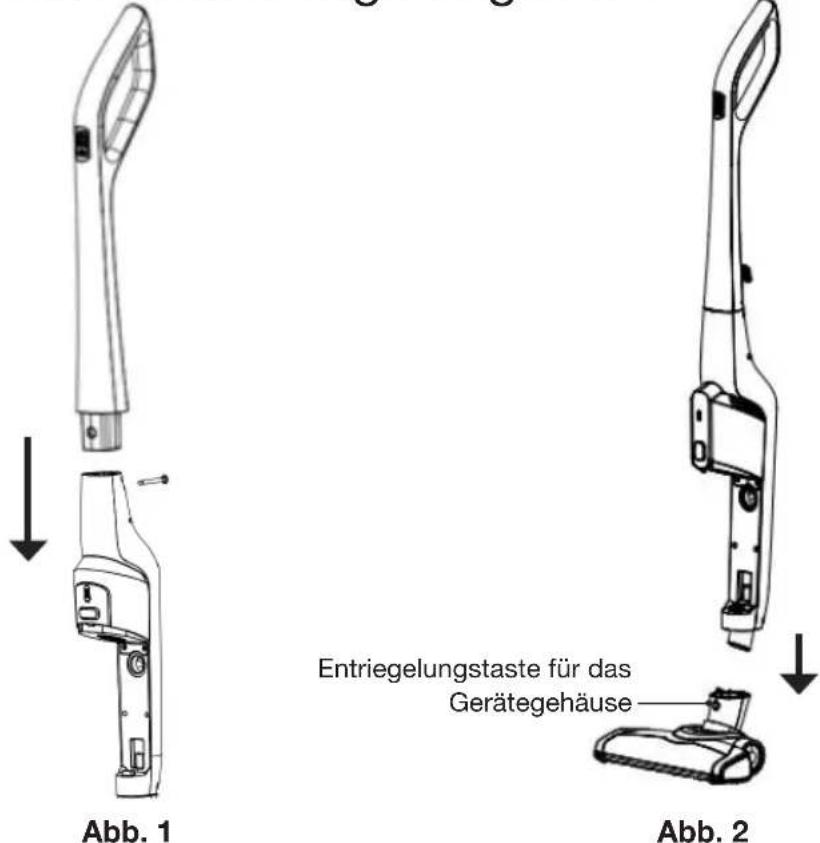

1. Schieben Sie den Stab (4) in das Gerätegehäuse (19). Stecken Sie dann die Schraube in die Rückseite des Stabs und ziehen Sie diese im Loch wie in Abb. 1 angegeben fest.
2. Stecken Sie das Gehäuse in die Elektrobürste, bis es mit einem hörbaren Klicken einrastet (siehe Abb. 2).

Drücken Sie die Entriegelungstaste auf der Elektrobürste (siebe Abb. 2), um die Elektrobürste vom Gerätegehäuse zu entfernen.

1. Setzen Sie den EPA-Filter (9) in die Schlitze des Filterblocks (10) ein und drehen Sie ihn langsam im Uhrzeigersinn, damit er einrastet (siehe Abb. 3).

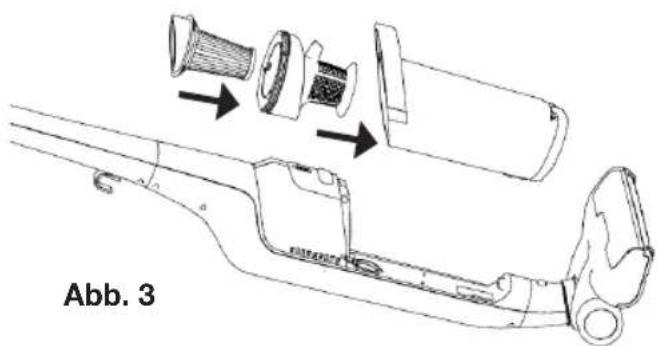

2. Setzen Sie den Filterblock (10) in den Staubbehälter (12) ein (Abb. 3).

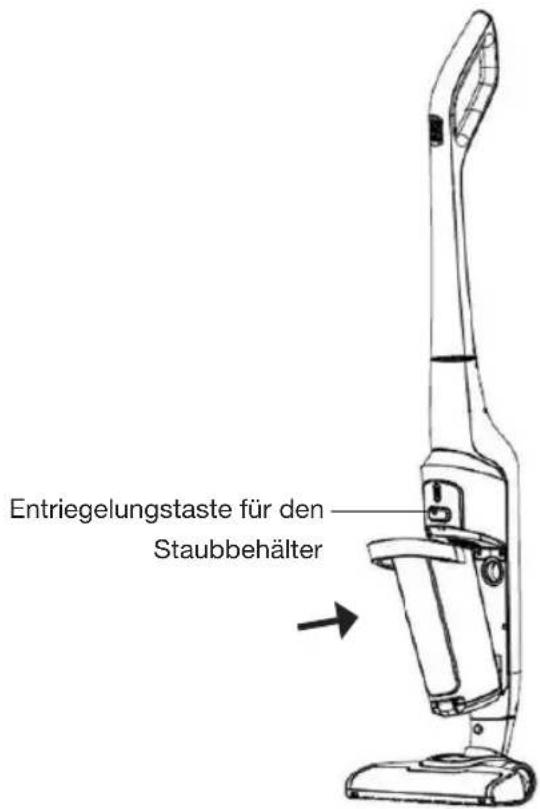

1. Setzen Sie den Staubbehälter in das Gerätegehäuse ein, indem Sie zuerst die Unterseite ausrichten und die Oberseite am Gerätegehäuse befestigen, bis er mit einem hörbaren Klicken einrastet (siehe Abb. 4).

Abb. 4

Um den Staubbehälter aus dem Gerätegehäuse zu nehmen, drücken Sie auf die Entriegelungstaste (Abb. 4).

Anbringung der Wandhalterung

HINWEIS: Die mitgelieferten Dübel sind für Massivwände ausgelegt (z. B. Beton, Vollstein, Stein usw.).

Überprüfen Sie die Beschaffenheit der Wand, an der Sie die Befestigung anbringen möchten. Überprüfen Sie, ob die mitgelieferten Schrauben geeignet sind.

Andernfalls verwenden Sie für den Wandtyp geeignete Spreizschrauben und -dübel (speziell für Hohlwände, Gipskartonplatten – Typ BA13, Hohlziegel usw.).

1. Richten Sie die Halterung (14) an der Wand aus, wo Sie die Löcher bohren werden. Zeichnen Sie mit einem Stift die 3 Löcher an (siehe Abb. 5).
2. Bohren Sie 3 Löcher in die Mauer (Abb. 6).
3. Führen Sie die 3 Dübel in die Löcher ein (Abb. 7).
4. Stecken Sie die 3 Schrauben in die Löcher und drehen Sie diese gründlich fest (Abb. 8).

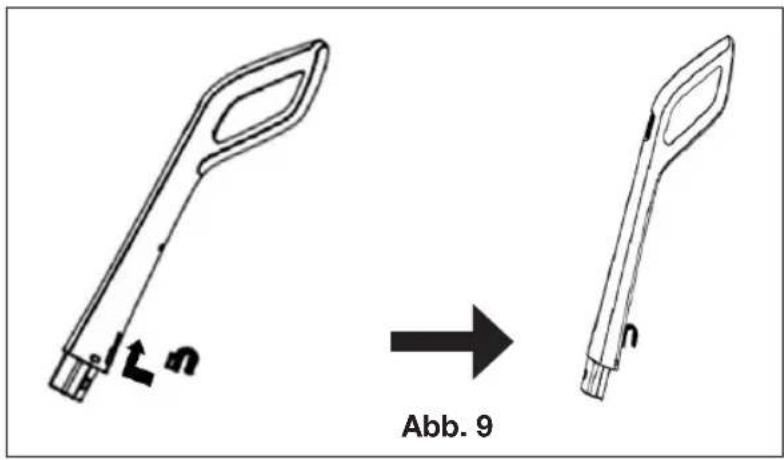

1. Stecken Sie den Haken in die Aussparung auf der Oberseite des Stabs (siehe Abb. 9).

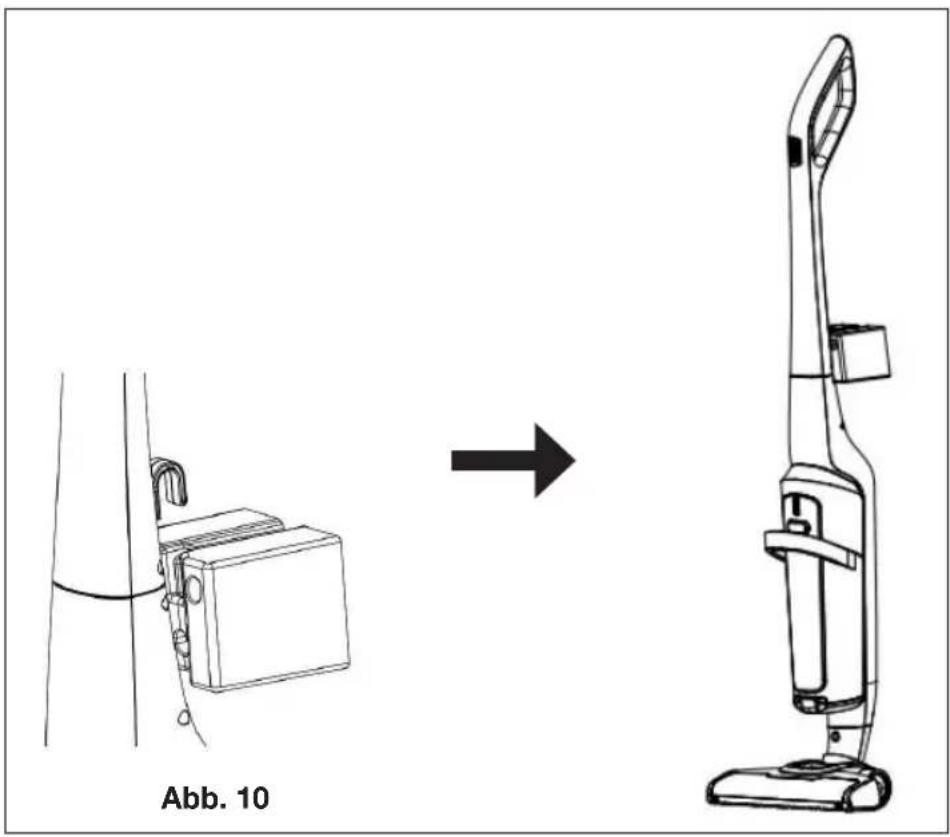

1. Verriegeln Sie den Stab des Staubsaugers senkrecht und führen Sie den Haken in die Wandhalterung ein (Abb. 10).

Laden des Akkus

Laden Sie den Akku vor der ersten Inbetriebnahme und bei niedrigem Ladestand auf.

Hinweis: Während des Ladevorgangs kann der Staubsauger nicht benutzt werden.

Anschluss des Netzadapters

Sie können den Staubsauger wiederaufladen, indem Sie ihn an die Halterung hängen oder direkt in senkrechter Position (Stab bei 90° fixiert).

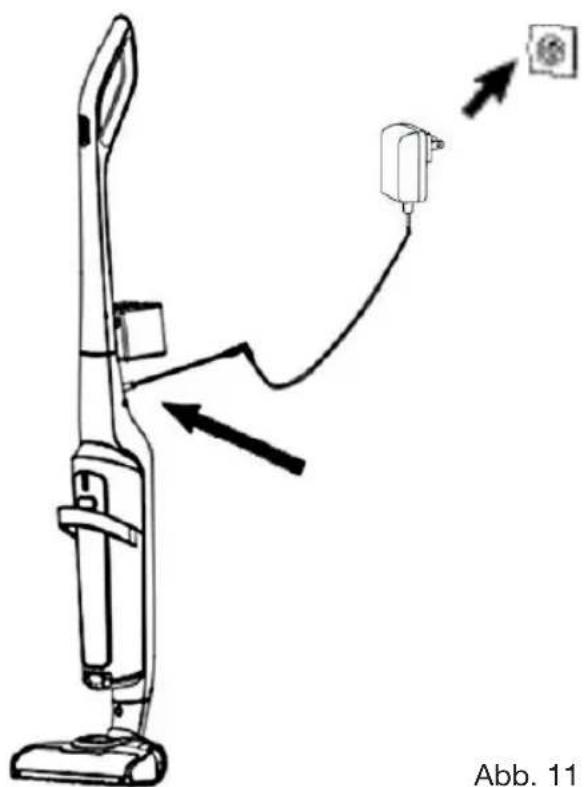

1. Rollen Sie das Netzkabel vollständig aus und schließen Sie den Stecker am Ladeanschluss an. Dieser befindet sich auf der Rückseite des Stabs.
2. Schließen Sie danach das andere Ende des Netzadapters an eine Wandsteckdose an (Abb. 11).
3. Die blauen Kontrollleuchten der Ladeanzeige blinken während des Ladevorgangs.
4. Lassen Sie den Akku ca. 6 Stunden und 30 Minuten laden, damit er vollständig aufgeladen ist.
5. Wenn der Ladevorgang abgeschlossen ist, leuchten die 4 Kontrollleuchten durchgehend und erlöschen dann.

Hinweis: Der Staubsaugerstab kann während des Ladevorgangs sehr heiß werden. Das ist normal.

Ladeanzeige

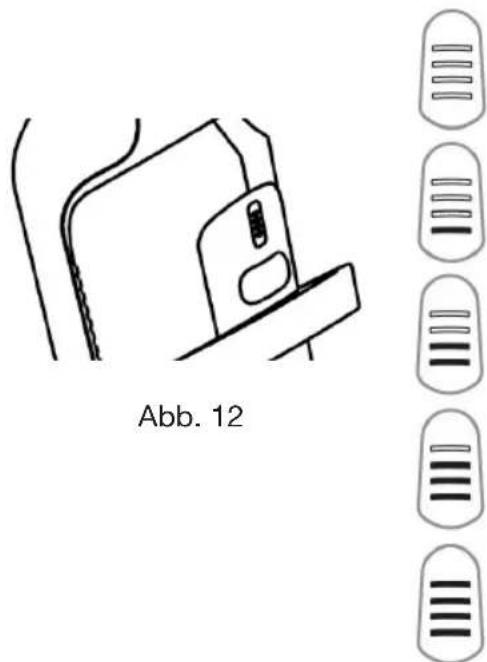

Die Ladeanzeige befindet sich über dem Staubbehälter (Abb. 12). 4 Balken zeigen den Ladestand an:

Wenn die Balken erloschen sind, ist der Akku komplett entladen. Laden Sie ihn auf.

Wenn der letzte Balken leuchtet, ist der Ladezustand niedrig. Laden Sie den Akku auf.

Wenn die beiden letzten Balken leuchten, ist der Akku zur Hälfte geladen.

Wenn die drei letzten Balken leuchten, ist der Akku zu 3/4 geladen.

Wenn alle 4 Balken blau leuchten und schließlich erlöschen, ist der Akku vollständig geladen.

Akkubetrieb:

• Langsame Geschwindigkeit: 60 Minuten
• Hohe Geschwindigkeit: 30 Minuten

Hinweis: Wenn die 4 Balken gleichzeitig schnell blinken, bedeutet dies, dass der Filter nicht korrekt eingesetzt wurde und durch Partikel verstopft wird. Überprüfen Sie, ob der Filter richtig eingesetzt ist und reinigen Sie ihn, falls notwendig.

Verwendung

• Vergewissern Sie sich vor der Verwendung des Staubsaugers, dass der Filter korrekt in den Filterblock eingesetzt wurde.
• Benutzen Sie das Gerät niemals ohne Filter oder Staubbehälter!

Bedienung des Staubsaugers

Ist das Gerät vollständig montiert und der Akku geladen:

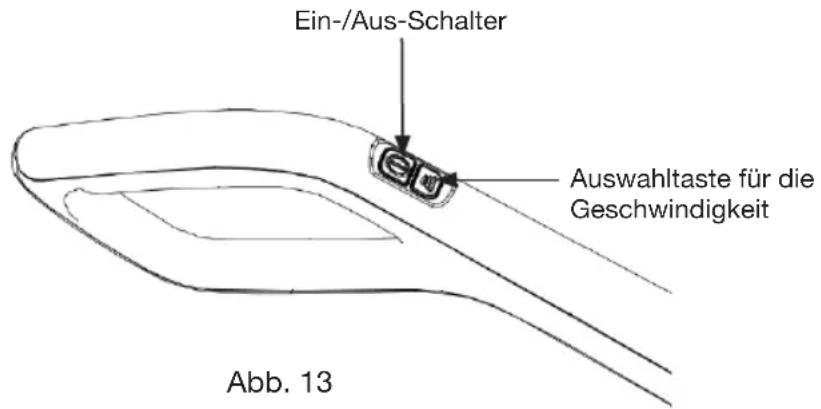

1. Drücken Sie auf den Ein-/Aus-Schalter am Griff (Abb. 13). Das Gerät startet standardmäßig mit hoher Geschwindigkeit und die Ladeanzeige leuchtet blau.
2. Drücke Sie auf die Auswahltaste für die Geschwindigkeit zur Einstellung der langsamen Geschwindigkeit (Abb. 13). Drücken Sie noch einmal auf die Taste, um die hohe Geschwindigkeit einzustellen. Die Akkulaufzeit bei langsamer Geschwindigkeit beträgt 60 Minuten, bei schneller Geschwindigkeit 30 Minuten.
3. Drücken Sie leicht auf die Elektrobürste, um den Stab zu entriegeln und den Staubsauger im 45°-Grad-Winkel zu neigen. Bewegen Sie den Staubsauger hin und her, um zu saugen.
4. Drücken Sie nach der Benutzung auf den Ein-/Aus-Schalter, um den Staubsauger auszuschalten. Die Ladeanzeige erlischt.
5. Leeren und reinigen Sie bei Bedarf den Staubbehälter, den Filterblock und den EPA-Filter (siehe Absatz „Reinigung und Pflege“).

Reinigung und Pflege

• Überprüfen Sie, ob das Gerät ausgeschaltet und vom Strom getrennt ist, bevor sie mit der Reinigung beginnen.
  • Tauchen Sie weder das Gehäuse noch den Netzadapter in Wasser oder andere Flüssigkeiten.
• Verwenden Sie zur Reinigung keine Lösungsmittel, scheuernde Reinigungsmittel oder Scheuerschwämme.

Reinigung des Gehäuses

Die äußeren Oberflächen des Geräts können mit einem weichen, leicht angefeuchteten Tuch gereinigt werden.

Demontage und Reinigung der Elektrobürste

Wenn die Rotation der Bürste blockiert oder behindert wird:

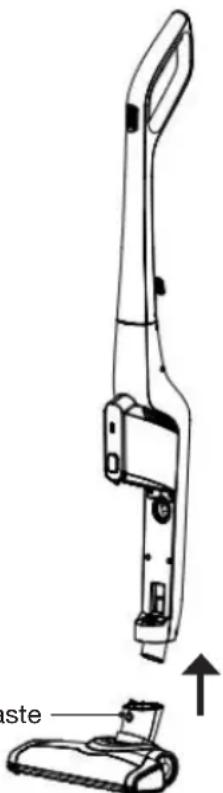

1. Trennen Sie die Elektrobürste vom Gehäuse, indem Sie die Entriegelungstaste auf der Elektrobürste drücken (Abb. 14).
2. Drehen Sie die Elektrobürste um (Abb. 15).

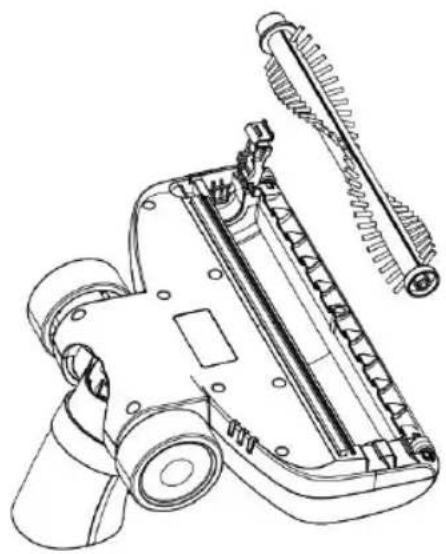

3. Drücken Sie auf den Riegel und heben Sie die Verriegelungszunge (Abb. 15) an: So können Sie die Rolle aus ihrem Gehäuse entfernen (Abb. 16).
4. Entfernen Sie vorsichtig von Hand oder mit einer Schere die Gegenstände, die in der Rolle hängen geblieben sind, und stecken Sie die Rolle wieder auf die Achse.
5. Schließen Sie nun die Verriegelungszunge, bis Sie mit einem hörbaren Klicken einrastet und stecken Sie die Elektrobürste wieder auf den Staubsauger.

Abb. 15

Demontage und Reinigung des Staubbehälters und des Filters

Leeren und reinigen Sie den Staubbehälter und den Filterblock, wenn die Rückstände im Behälter, den Stand „MAX“ erreicht haben.

DEMONTAGE UND REINIGUNG DES STAUBBEHÄLTERS UND DES FILTERBLOCKS

1. Drücken Sie auf die Entriegelungstaste des Staubbehälters, um ihn aus seinem Gehäuse zu nehmen (siehe Abb. 4).

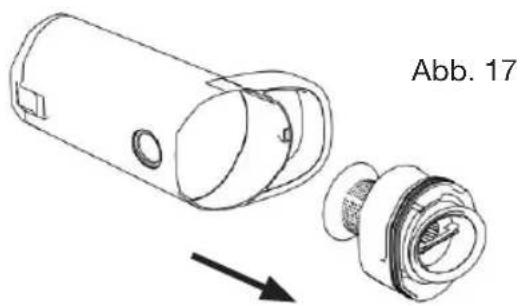

2. Entfernen Sie den Filterblock (Abb. 17).

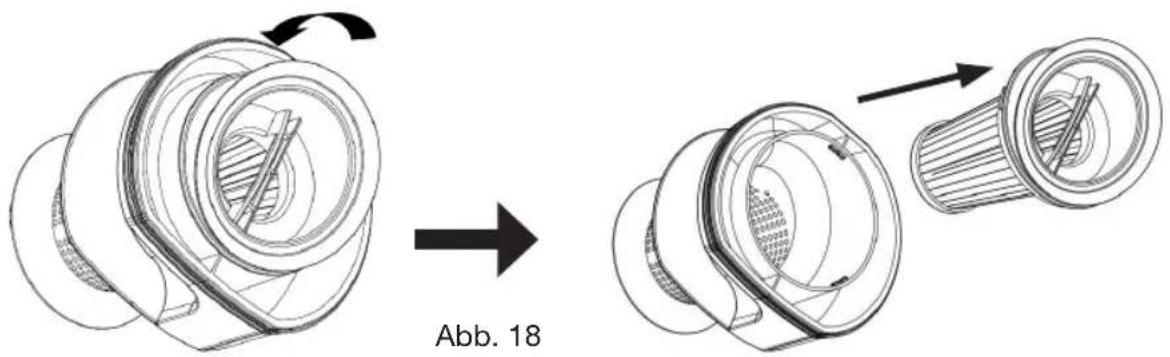

1. Entfernen Sie den EPA-Filter, indem Sie ihn langsam gegen den Uhrzeigersinn drehen, um ihn zu herauszunehmen (Abb. 18).

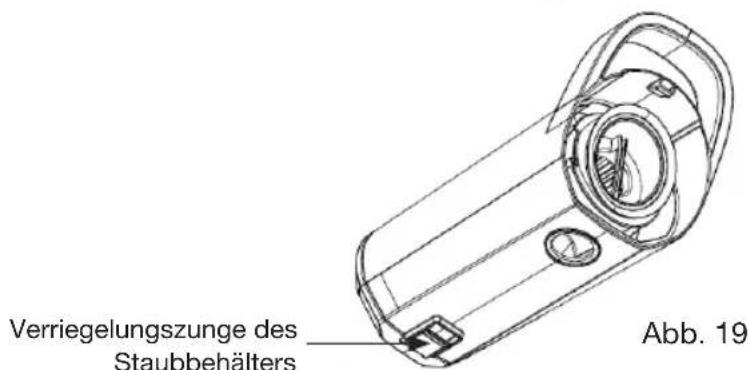

1. Öffnen Sie die Verriegelungszunge, die sich auf dem Staubbehälter (Abb. 19) befindet, über einem Mülleimer und entleeren Sie den Inhalt des Behälters.

1. Schütteln Sie alle Teile über einem Mülleimer aus.
2. Spülen Sie alle Teile unter klarem Wasser aus und lassen Sie diese vollständig an der Luft trocknen (den EPA-Filter mindestens 24 Stunden), bevor sie wieder ins Gerät eingesetzt werden. Um die verschiedenen Teile wieder zusammenzusetzen, gehen Sie in umgekehrter Reihenfolge vor (siehe Abb. 3).

Der EPA-Filter muss allgemein alle 6 Monate erneuert werden (die Dauer richtet sich dabei nach Häufigkeit der Nutzung und dem Zustand des Filters).

Sie können einen EPA-Ersatzfilter über Ihren Händler beziehen.

Benutzen Sie das Gerät nicht, wenn der EPA-Filter beschädigt ist, da dies zu einer Fehlfunktion des Geräts führen kann.

Fehlerbehebung

Eine Funktionsstörung kann auf ein geringfügiges Problem zurückzuführen sein, das Sie mithilfe der folgenden Anleitung selbst beheben können. Überprüfen Sie folgendes, bevor Sie sich an einen Techniker wenden:

Das Gerät lässt sich nicht starten.

• Überprüfen Sie den Ladestand des Akkus und laden Sie ihn, falls notwendig.
• Überprüfen Sie, ob die Rolle der Elektrobürste durch Fussel blockiert ist. Demontieren Sie sie und entfernen Sie die Fussel, die die Rolle beim Rotieren behindern. Überprüfen Sie ebenfalls den EPA-Filter: Falls er verschmutzt ist, reinigen Sie ihn. Falls er beschädigt ist, tauschen Sie ihn aus.

Der Staubsauger geht nach einer kurzen Zeit aus:

• Der Akku ist nicht vollständig geladen. Laden Sie den Staubsauger erneut für ca. 6 Stunden, damit er vollständig geladen ist.
• Überprüfen Sie, ob beide Enden des Netzadapters korrekt angeschlossen sind (eine Seite am Stab des Staubsaugers, die andere an der Netzsteckdose).

Der Staubsauger weist eine schwache Leistung auf:

• Ist der Staubbehälter voll, leeren Sie ihn.
• Ist der EPA-Filter verschmutzt, reinigen Sie ihn.
• Die Elektrobürste ist blockiert. Demontieren Sie sie und entfernen Sie die Fussel, die die Rolle beim Rotieren behindern.

Wenn das Problem weiterhin besteht, wenden Sie sich an die Serviceabteilung Ihres Händlers. Nehmen Sie keine Reparaturen selbst vor. Reparaturen Ihres Geräts dürfen nur von qualifizierten Servicetechnikern durchgeführt werden. Unsachgemäß durchgeführte Reparaturen können zu einer Gefahr für den Benutzer führen und werden von der Garantie nicht abgedeckt.

inhoud

Alle in diesem Dokument enthaltenen Informationen, Zeichnungen, Skizzen und Abbildungen sind ausschließliches Eigentum von SOURCING & CREATION. SOURCING & CREATION behält sich alle Rechte an seinen Marken, Designs und Informationen vor. Kopien oder Vervielfältigungen aller Art werden als Fälschung angesehen und beurteilt.

Alle Informationen, Designs, Zeichnungen und Bilder in diesem Dokument sind Eigentum von SOURCING & CREATION. SOURCING & CREATION behält sich alle Rechte an seinen Marken, Designs und Informationen vor. Kopien oder Vervielfältigungen aller Art werden als Fälschung angesehen und beurteilt.

DE
Veröffentlichte Angaben	Wert und Genauigkeit	Einheit
Name oder Handelsmarke des Herstellers, Handelsregisternummer und Anschrift	SOURCING & CREATION347 384 570AVENUE DE LA MOTTE59810 LESQUIN FRANCE	-
Modellkennung	JOD-S-400036GS	-
Eingangsspannung	100-240	V
Eingangswechselstromfrequenz	50/60	Hz
Ausgangsspannung	DC40.0	V
Ausgangsstrom	0.36	A
Ausgangsleistung	14.4	W
Durchschnittliche Effizienz im Betrieb	88.46	%
Effizienz bei geringer Last (10 %)	75.53	%
Leistungsaufnahme bei Nulllast	0.061	W

Dieses Symbol auf dem Produkt gibt an, dass es sich um ein Gerät handelt, dessen Entsorgung der Richtlinie über Elektro- und Elektronikaltgeräte (WEEE) unterliegt. Daher darf das Gerät nicht über den Hausmüll entsorgt werden und es müssen besondere Regeln für diese Art von Sondermüll eingehalten werden. Die lokalen Behörden und Händler bieten Rücknahme- und Sammelsysteme (Abfallsammelstellen) an. Indem Sie Ihr Gerät am Ende seiner Lebensdauer gemäß dem entsprechenden Recyclingprozess entsorgen, tragen Sie zum Schutz der Umwelt bei und vermeiden schädliche Folgen für Ihre Gesundheit.
