GEBRUIKSAANWIJZING Therma Touch Blumfeldt

gefeliciteerd met de aankoop van dit apparaat. Lees deze handleiding aandachtig door en neem het advies in acht om schade aan het apparaat te voorkomen. Storingen en schade veroorzaakt door het niet naleven van de instructies en waarschuwingen in deze handleiding vallen niet onder de garantie en de aansprakelijkheid. Scan de QR-code om toegang tot de nieuwste versie van de handleiding en andere productinformatie te krijgen.

Veiligheidsinstructies 74

Wandmontage 76

Vrijstaande installatie 78

Functieoverzicht 79

Actie 81

Bedrijfsmodus 82

Productinformatie 85

Afvoerinstructies 86

Fabrikant & importeur (UK) 86

TECHNISCHE SPECIFICATIES

Artikelnummer 10046526, 10046527, 100465258
Stroomvoorziening 220-240 V~ 50-60 Hz
Vermogen 2000 W
Installatie Wandmontage / Vrijstaand

VEILIGHEIDSINSTRUCTIES

- Controleer of de op het artikel aangegeven spanning overeenkomt met de spanning van het lokale stroomnet voordat u het apparaat aansluit op het elektriciteitsnet.

- Als de kabel beschadigd is moet deze worden vervangen door een kwalificeerde technicus om een gevaarlijke situatie te voorkomen.

- De verwarming mag niet direct onder een stopcontact worden geplaatst.

- Plaats het apparaat op minimaal 1 meter afstand van meubilair, gordijnen en andere brandbare materialen.

- Houdt het apparaat buiten bereik van kinderen en sta niet toe dat ze het apparaat bedienen.

- Dit apparaat is bedoeld van conventionele huishoudens en mag niet voor industriële doeleinden worden gebruikt.

- Als het apparaat niet goed functioneert of, op welke manier dan ook, beschadigd is mag het niet meer gebruikt worden.

- Reparaties aan elektrische apparaten mogen uitsluitend door een gekwalificeerde elektricien uitgevoerd worden.

- Incorrect uitgevoerde reparaties leveren serieus gevaar op voor gebruikers.

- Leg de stroomkabel niet onder vloerbedekking, een kleed, mat of gelijkwaardig.

- Leg de stroomkabel niet over scherpe hoeken of randen en laat hem niet in contact komen met hete oppervlaktes.

- Bedek de verwarming niet om oververhitting te voorkomen.

- Gebruik deze verwarming niet met een programmeerapparaat, timer, afzonderlijke afstandbediening of ander apparaat dat het apparaat automatisch aan laat gaan aangezien er brandgevaar bestaat wanneer de verwarming bedekt is of niet correct gepositioneerd is.

- Dompel het apparaat nooit in water of enig ander soort vloeistof onder, om welke reden dan ook.

- Gebruik deze verwarming niet in de onmiddellijke nabijheid van een bad, douche of zwembad.

- Gebruik het apparaat niet buitenshuis.

- Gebruik het apparaat niet wanneer u natte of vochtige handen heeft.

- Gebruik het apparaat nooit bij of op hete oppervlaktes.

- Als de kabel beschadigd is moet deze worden vervangen door de fabrikant, diens servicedienst of een gelijkwaardig gekwalificeerde persoon om een gevaarlijke situatie te voorkomen.

- Voordat u het apparaat schoonmaakt dient u de stekker uit het stopcontact te nemen en u ervan te verzekeren dat het volledig afgekoeld is.

- Maak het apparaat niet schoon met agressieve schoonmaakmiddelen.

- Gebruik nooit accessoires die niet door de fabrikant aanbevolen of geleverd zijn. Dit kan gevaar opleveren voor de gebruiker of het apparaat beschadigen.

- Dit apparaat mag alleen door kinderen van 8 jaar en ouder of personen met beperkte fysieke, sensorische of mentale capaciteiten en/ of gebrek

aan kennis en ervaring worden gebruikt wanneer ze instructies met betrekking tot het gebruik van het apparaat hebben gehad van een verantwoordelijke persoon die de bijbehorende risico's begrijpt.

• Buiten bereik van kinderen onder de 3 jaar houden tenzij ze voortdurend onder toezicht staan.
• Kinderen tussen de 3 en 8 jaar mogen het apparaat alleen aan- en uitzetten wanneer het in de beoogde, normale positie is geplaatst of geïnstalleerd en ze onder toezicht staan of instructies hebben gekregen betreffende het veilige gebruik van het apparaat en ze de bijbehorende risico's begrijpen. Kinderen tussen 3 en 8 jaar mogen het apparaat niet aansluiten, regelen of schoonmaken of onderhoud verrichten.
• Kinderen moeten altijd onder toezicht staan om er zeker van te zijn dat ze niet met het apparaat spelen.

LET OP!

Risico op brandwonden! Sommige delen van dit apparaat kunnen heel heet worden en brandwonden veroorzaken. Speciale aandacht moet aan kinderen en kwetsbare personen gegeven

worden, wanneer die in de ruimte aanwezig zijn.

• Controleer altijd of de verwarming op een geschikt stopcontact is aangesloten.
• Om de verwarming uit te schakelen drukt u op OFF en neemt u vervolgens de stekker uit het stopcontact. Doe dit niet door aan de stroomkabel te trekken.
• Neem altijd de stekker uit het stopcontact als u het apparaat niet gebruikt en controleer of het volledig afgekoeld is voordat u het verplaatst, schoonmaakt of opbergt.
• Deze verwarming is bestemd voor gebruik in een conventioneel huishouden en mag niet voor commerciële doeleinden worden gebruikt. Elke alternatieve manier van gebruik, die niet door de fabrikant wordt aangeraden, kan resulteren in brand, elektrische schokken of persoonlijk letsel.
• Het gebruik van hulpstukken wordt niet aanbevolen.
• De verwarming mag niet direct onder een stopcontact worden geplaatst.
• Gebruik deze verwarming niet met een programmeerapparaat, timer, afzonderlijke afstandbediening of ander apparaat dat het apparaat automatisch aan laat gaan aangezien er brandgevaar bestaat wanneer de verwarming bedekt is of niet correct gepositioneerd is.
• Gebruik deze verwarming niet in de onmiddellijke nabijheid van een bad, douche of zwembad.

WANDMONTAGE

Let op! Voordat u in de muur gaat boren dient u te controleren dat er zich geen kabels of buizen in de muur bevinden en dat de bevestigingsschroeven stevig in de muur zitten om er zeker van te zijn dat de verwarming veilig kan worden geïnstalleerd.

1. Kies een muur waar voldoende plaats vrij is. De verwarming moet zo geplaatst worden dat de minimaal vereiste vrije ruimte eromheen gerespecteerd wordt.

450 mm 250 mm 150 mm

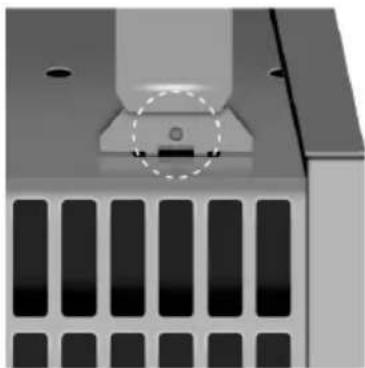

1. Draai de twee schroeven waarmee de wandbeugels bevestigd zijn los.

1. Trek de bovenste stang eruit door stevig op de bovenste delen, die achterin de behuizing zitten, te drukken.

1. Schuif de muurbeugel naar beneden om hem van de achterste behuizing te halen.

1. Bevestig de muurbeugels stevig in de muur met behulp van de 4 meegeleverde schroeven.

1. Zet de verwarming rechtop en plaats hem op de beugels. Steek 2 sleuven van de onderkant van de wandbeugels in de achterkant van de verwarming. Duw de bovenste delen van de muurbeugel erin om het apparaat vast te zetten.

1. Draai de twee schroeven waarmee de wandbeugels bevestigd zijn vast.

1. Bevestig de twee beugels aan de onderkant van de verwarming (zie ①) met behulp van de acht M4x8 mm schroeven (vier in elke beugel). De lange kant van de beugel is bestemd voor de voorkant van de verwarming (zie ②).

① Voorkant verwarming Achterkant verwarming ② Voorkant verwarming Achterkant verwarming

FUNCTIEOVERZICHT

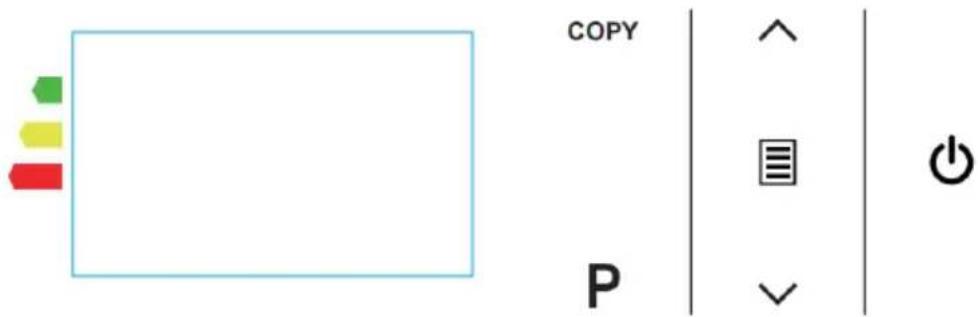

Controlepaneel

COPY P

Beschrijving toetsen

Symbool op toetsen	Functie
	Hoofdschakelaar
	On/Off toets
COPY	Programma kopieren toets
P	Programmeer modus
	Modus selectietoets
	UP toets om de temperatuur of tijd aan te passen. Door de toets 3 seconden ingedrukt te houden wordt de temperatuur automatisch ingesteld.
	DOWN toets om de temperatuur of tijd aan te passen. Door de toets 3 seconden ingedrukt te houden wordt de temperatuur automatisch ingesteld.
Symbool op LC display	Functie
[8078]	Comfort modus (temperatuurbereik 5 - 35 °C)
	ECO modus = Comfort modus - 3,5 °C
	Antivries modus (temperatuur van 7 °C)
	Verwarmingsindicator
	Programmeer modus (de verwarming programmeren)
	Kinderslot functie
	Open raam detectie
CPY	COPY symbool nadat je op de COPY toets hebt gedrukt
	Gedragsindicator om mensen bewust te maken van het risico op overdadig gebruik bij het instellen van de temperatuur:Groen (aanbevolen, normaal verbruik): onder 19,5 °C.Geel (relatief hoog verbruik): van 19,5 °C tot 24 °CRood (heel hoog verbruik): boven de 24 °C.

ACTIE

1. Power aan

Zet de verwarming aan door de hoofdschakelaar in de 'l' positie aan de rechterkant te zetten. De verwarming staat nu in stand-by modus.

2. ON/OFF

Druk op de On/ Off toets op het controlepaneel en de verwarming zal overgaan in de comfort modus. Het LC display zal de ingestelde temperatuur weergeven.

3. Modus selectie

Comfort modus:

Druk op de Modus toets om de comfort modus te selecteren. In deze modus kun je op de UP en DOWN toetsen drukken om de gewenste temperatuur van 5 - 35 °C in te stellen. Als u de toets 3 seconden ingedrukt houdt wordt de temperatuur automatisch aangepast. Zodra u de gewenste temperatuur in de comfort modus heeft geselecteerd wacht u een paar seconden totdat de temperatuur een paar keer op het scherm geknipperd heeft en vervolgens stabiel wordt weergegeven. De temperatuur is nu aangepast.

De gedragsindicator is bedoeld om u te wijzen op het risico van overdadig gebruik. Het pijltje wijzigt van kleur al naar gelang de ingestelde temperatuur:

• Groen (aanbevolen, normaal verbruik): onder 19,5 °C.
• Geel (relatief hoog verbruik): van 19,5 °C tot 24 °C.
• Rood (heel hoog verbruik): boven de 24 °C.

ECO modus

In de ECO modus kan de temperatuur niet aangepast worden. De verwarming zal 3,5 °C dalen van de temperatuur van de comfort modus. Als u de temperatuur in de comfort modus dus ingesteld hebt op 19 °C, zal de temperatuur in de ECO modus 3,5 °C van die 19 °C afhalen waardoor die op 15,5 °C komt.

Antivries modus

Deze temperatuur is vastgezet op 7 °C en kan niet gewijzigd worden.

4. Voorgeprogrammeerde modi: P1, P2, P3, P4

Het display laat de voorgeprogrammeerde modi zien als P1 tot P4.

P1 Van 0H tot 5H: ECO modusVan 6H tot 8H: comfort modusVan 9H tot 15H: ECO modusVan 16H tot 23H: comfort modus

P2 Van 0H tot 5H: ECO modusVan 6H tot 8H: comfort modusVan 9H tot 11H: ECO modusVan 12H tot 13H: comfort modusVan 14H tot 15H: ECO modusVan 16H tot 23H: comfort modus

P3 Van 0H tot 7H: ECO modusVan 8H tot 23H: comfort modus

P4 Van 0H tot 2H: comfort modusVan 3H tot 9H: ECO modusVan 10H tot 23H: comfort modus

BEDRIJFSMODUS

U kunt de bedrijfsmodus gedurende een week voor elk uur van de dag programmeren.

Als u voor het eerst de P-modus indrukt moet de huidige dag en tijd ingesteld worden.

1. Druk de modus toets tot P in het scherm verschijnt.
2. Druk op P om naar de programma-instelling te gaan waarbij het dag-symbool (1 = maandag, 2 = dinsdag, enz) knippert.

Dagelijkse programmering van maandag tot zondag.

24 uur instelling

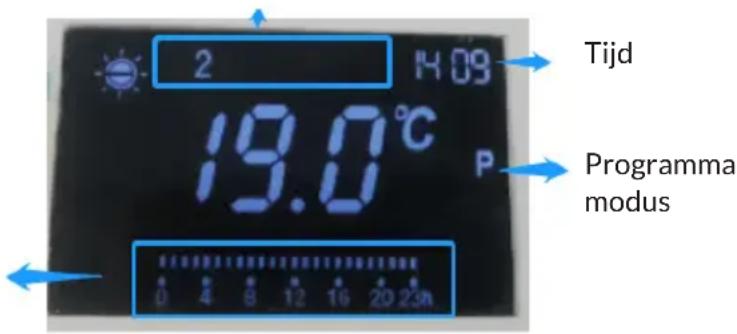

2 H 09 19.0°C P Tijd Programma modus 0 4 8 12 16 20 23h

Selectie huidige dag

1. Stel de huidige dag met de UP (∧) of DOWN (∨) toets in op 1 tot 7 (1 = maandag, 2 = dinsdag, enz).
2. Druk op de P toets om te bevestigen.

De tijd instellen

1. Nadat u op P heeft gedrukt om de geselecteerde dag te bevestigen zal de uur-positie knipperen. Geef met de UP of DOWN toets de juiste uren in.
2. Druk weer op de P toets om te bevestigen.
3. Nu zal de minuten-positie gaan knipperen. Geef het juiste aantal minuten in met de UP of DOWN toets.
4. Druk opnieuw op de P toets om te bevestigen.

De modus selectie voor elk uur van de week.

Nadat u de tijd ingesteld heeft opent u de programmering voor de 24 uur/7 dagen per week.

1. Het nummer 1 geeft aan dat de programmering voor de maandag is.
2. Druk de modus toets meerdere metalen totdat de gewenste modus (Comfort of ECO) wordt weergegeven voor deze periode.
3. Druk op de UP toets om naar het volgende uur te gaan.
4. Druk op P om elke instelling voor maandag te bevestigen en ga door naar dinsdag, weergegeven door het nummer 2.
5. Herhaal stap 2 tot 4 om alle 7 dagen van de week te programmeren.

Kopieer functie

Druk op de COPY toets om het programma te kopieren zodra u klaar bent met de programmering van de dag.

Druk op de UP toets om de dag die u wilt kopiëren te selecteren en druk vervolgens op COPY om het kopiëren uit te voeren. Het COPY symbool verdwijnt.

Zodra alle zeven dagen zijn geprogrammeerd drukt u nogmaals op de P toets en de verwarming zal beginnen met zijn programmering.

Druk de UP en DOWN toets 3 seconden in en de functietoets op het controlepaneel zal blokkeren. Het slot symbool (P)zal op het display worden weergegeven. Herhaal om het controlepaneel weer vrij te geven.

Let op! De ON/ OFF toets op het controlepaneel blokkeert niet.

Helderheid display

60 seconden na de laatst uitgevoerde handeling zal het display uitschakelen. Het zal weer oplichten zodra er handelingen uitgevoerd worden.

PRODUCTINFORMATIE

Identificatie model: 10046526, 10046527, 100465258
Artikel Symbol Waarde Eenheid Soort wa rmtetoevoer, voor elektrische opslag lokale ruimteverwarming
Warmteafgifte
Nominale warmteafgifte	P_nom	2 kW Handmatige	warmtelastregeling met ingebouwde thermostaat		Nee
Minimale warmteafgifte (indicatief)	P_min	N/A kW Handmatige	warmtelastregeling met feedback van kamer- en/of buitentemperatuur Nee
Maximale voortdurende warmteafgifte	P_max	2 kW Elektronische	warmtelastregeling met feedback van kamer- en/of buitentemperatuur Nee
Extra elektrici-teitsverbruik		-- Warmteafgifte door ventilator			Nee
Bij nominale warmteafgifte	el_max	0 kW Soort warmteafgifte/ kamertemperatuurcontrole (een selecteren)
Bij minimale warmteafgifte	el_min	0 kW Enkelfasige warmteafgifte bij afwezige kamertemperatuurcontrole			Nee
In stand-by modus	el_SB	0 W Twee of meer handmatige fasen, geen kamertemperatuurcontrole			Nee
				Kamertemperatuurcontrole met mechanische thermostaat	Nee
				Met elektronische kamertemperatuurcontrole	Nee
				Elektronische kamertemperatuurcontrole plus dagtimer	Nee
				Elektronische kamertemperatuurcontrole plus weektimer	Ja
				Overige controleopties (diverse keuzes mogelijk)
				Kamertemperatuurcontrole met aanwezigheidsdetectie	Nee
				Kamertemperatuurcontrole met open raamdetectie	Ja
				Met controle op afstand-optie	Nee
				Met adaptieve startregeling	Nee
				Met bedrijfstijdbeperking	Nee
				Met zwarte bol sensor	Nee
Contactgegevens Chal-Tec GmbH, Wallstraße 16, 10179, Berlijn, Duitsland

AFVOERINSTRUCTIES

Wanneer het hier afgebeelde symbool zich op het artikel bevindt betekent dat dat dit artikel niet met het reguliere huisvuil mag worden afgevoerd, maar dat er een specifieke wetgeving bestaat voor de afvoer van elektrische en elektronische apparaten. Het artikel moet naar een verzamelpunt voor het recyclen van elektrische of elektronische apparatuur worden gebracht. Door een correcte afvoer van oude apparaten conform de regels wordt zowel het milieu als de gezondheid van uw medemens beschermd tegen de mogelijke negatieve gevolgen Voor meer informatie over het recyclen en afvoeren van dit artikel neemt u contact op met de gemeente of de plaatselijke milieustraat.

FABRIKANT & IMPORTEUR (UK)

Fabrikant:

Chal-Tec GmbH, Wallstraße 16, 10179, Berlijn, Duitsland

Importeur voor Groot-Brittanië:
