GEBRUIKSAANWIJZING 28104-3 Vevor

We blijven ons inzetten om u gereedschap tegen een concurrerende prijs te bieden.

"Bespaar de helft", "Halve prijs" of andere soortgelijke uitdrukkingen die door ons worden gebruikt vertegenwoordigt slechts een schatting van de besparingen die u zou kunnen profiteren als u bepaalde gereedschappen bij ons koopt in vergelijking met de grote topmerken en betekent niet noodzakelijkwerijs dat deze alle categorieën van aangeboden gereedschappen omvatten door ons. U wordt er vriendelijk aan herinnerd om, wanneer u een bestelling bij ons plaatst, zorgvuldig te verifiëren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken.

Bekijk de installatievideo van het product

Heeft u productvragen? Technische ondersteuning nodig? Neem gerust contact met ons op: Technische

ondersteuning en e-garantiecertificaat www.vevor.com/support

Dit is de originele instructie. Lees alle instructies in de handleiding zorgvuldig door voordat u ermee aan de slag gaat. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u heeft ontvangen. Vergeef ons alstublieft dat we u niet opnieuw zullen informeren als er technologie- of software-updates zijn voor ons product.

VEILIGHEIDSRICHTLIJNEN - DEFINITIES

Deze handleiding bevat informatie die voor u belangrijk is om te weten begrijpen. Deze informatie heeft betrekking op het beschermen van UW VEILIGHEID en VOORKOMEN VAN APPARATUURPROBLEMEN. Om je te helpen dit te herkennen informatie gebruiken we de symbolen aan de linkerkant. Lees de handleiding en let op deze secties.

DANGER

Geeft een dreigend gevaarlijke situatie aan. Als dit niet het geval is

vermeden, zal de dood of ernstig letsel tot gevolg hebben.

WARNING

Geeft een potentieel gevaarlijke situatie aan. Als dit niet het geval is,

vermeden, kan de dood of ernstig letsel tot gevolg hebben.

CAUTION

Geeft een mogelijk gevaarlijke situatie aan. Als dit niet het geval is,

vermeden, kan leiden tot licht of matig letsel.

CAUTION

Gebruikt zonder dat het veiligheidswaarschuwingssymbool potentieel aangeeft gevaarlijke situatie die, als deze niet wordt vermeden, tot gevolg kan hebben eigendoms schade.

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

WARNING

Lees en begrijp alle instructies. Mislukking als u alle onderstaande instructies volgt, resulteert dit elektrische schok, brand en/of ernstig persoonlijk letsel

letsel. BEWAAR DEZE INSTRUCTIES.

⚠ WARNING Er zijn bepaalde toepassingen waarvoor deze tool bedoeld was ontworpen. VEVOR raadt ten zeerste aan om deze tool NIET te wijzigen en/of gebruikt voor een andere toepassing dan waarvoor het is ontworpen. Als je wat hebt vragen over de toepassing ervan Gebruik de tool NIET totdat u geschreven heeft VEVOR en wij hebben u geadviseerd.

1. HOUD DE WERKRUIMTE SCHOON. Rommelige ruimtes en banken nodigen uit verwondingen.

2. VERMIJD GEVAARLIJKE OMGEVING. Stel elektrisch gereedschap niet bloot regenen. Gebruik geen elektrisch gereedschap op vochtige of natte locaties. Gebied behouden goed verlicht. Vermijd een chemische of corrosieve omgeving. Gebruik geen gereedschap aanwezigheid van brandbare vloeistoffen of gassen.

3. BESCHERM TEGEN ELEKTRISCHE SCHOKKEN. Voorkom lichaamscontact met geaarde oppervlakken. Bijvoorbeeld: leidingen, radiatoren, fornuizen, koelkastbehuizingen.

4. HOUD KINDEREN OP WEG. Laat bezoekers geen contact opnemen met tool of verlengsnoer. Alle bezoekers moeten uit de buurt van de werkplek worden gehouden.

5. BEWAAR NU GEREEDSCHAP. Als het gereedschap niet wordt gebruikt, moet dat wel zo zijn opgeslagen op een veilige, droge plaats – buiten bereik van kinderen.

6. Forceer het gereedschap niet. Het zal het werk beter en veiliger doen tegen het tarief waarvoor het bedoeld was.
7. GEBRUIK HET JUISTE GEREEDSCHAP. Forceer geen klein gereedschap of opzetstuk om dit te doen taak van een zwaar gereedschap. Gebruik het gereedschap niet voor doeleinden waarvoor het niet bedoeld is – gebruik bijvoorbeeld geen cirkelzaag voor het zagen van boomtakken of logboeken.
8. KLEED JE GOED. Draag geen losse kleding of sieraden. Losse kleding, trekkoorden en sieraden kunnen bij het bewegen bekneld raken onderdelen. Rubberen handschoenen en antislipschoenen worden aanbevolen als u buiten werkt. Draag een beschermende haarbedekking om het haar in bedwang te houden lang haar.
9. GEBRUIK EEN ANSI Z87.1 VEILIGHEIDSBRIL. Draag een veiligheidsbril of veiligheidsbril tijdens het bedienen van elektrisch gereedschap. Eventueel ook een gezichts- of stofmasker werking veroorzaakt stof. Alle personen in de omgeving waar elektrisch gereedschap aanwezig is worden geopereerd, moeten ook een veiligheidsbril en een gezichts- of gezichtsmasker dragen stof masker.
10. Misbruik het snoer niet. Draag het gereedschap nooit aan het koord en ruk er niet aan loskoppelen van het stopcontact. Houd het snoer uit de buurt van hitte, olie en scherp randen. Het netsnoer en de trekontlaster beschadigd of versleten zijn onmiddellijk vervangen. PROBEER NIET DE STROOM TE REPAREREN KOORD.
11. VEILIG WERK. Gebruik klemmen of een bankschroef om het werk vast te houden. Het is veiliger dan met uw hand en u heeft beide handen vrij om het gereedschap te bedienen.
12. BEREIK NIET. Zorg ervoor dat u te allen tijde goed staat en in evenwicht blijft.
13. ONDERHOUD GEREEDSCHAP ZORGVULDIG. Houd gereedschap scherp en schoon voor betere en veiligere prestaties. Volg de instructies voor smeren en accessoires vervangen. Inspecteer de gereedschapssnoeren periodiek en als het beschadigd is, laat het dan repareren door een erkende servicedienst faciliteit. Inspecteer verlengsnoeren regelmatig en vervang ze indien nodig beschadigd. Laat alle versleten, kapotte of verloren onderdelen vervangen onmiddellijk. Houd de handgrepen droog, schoon en vrij van olie en vet.
14. ONTKOPPEL GEREEDSCHAPPEN wanneer deze niet in gebruik zijn, vóór onderhoud en wanneer het vervangen van accessoires zoals messen, bits, frezen, enz.

15. VERWIJDER STELSLEUTELS EN SLEUTELS. Vorm gewoonte van het controleren om te zien of de sleutels en de afstelsleutels aanwezig zijn verwijderd van het gereedschap voordat u het inschakelt.

16. VERMIJD ONBEDOELD STARTEN. Draag geen aangesloten apparaat

gereedschap met vinger op schakelaar. Zorg ervoor dat de schakelaar uitgeschakeld is wanneer u de stekker in het stopcontact steekt.

Houd handen, lichaam en kleding uit de buurt van messen, bits, frezen, enz. wanneer u het gereedschap aansluit.

1. VERLENGSNOEREN BUITENGEBRUIK. Als het gereedschap buitenshuis wordt gebruikt, gebruik

dan alleen verlengsnoeren met de markering "Geschikt voor gebruik buitenshuis

apparaten – binnen bewaren als ze niet worden gebruikt." Als er een verlengsnoer aanwezig is voor gebruik buitenshuis moet het worden gemarkeerd met het achtervoegsel WA of w volgens de typeaanduiding van het snoer.

1. BLIJF ALERT. Kijk wat je doet. Gebruik uw gezond verstand. Doen

Bedien het gereedschap niet als u moe bent of onder invloed bent medicijnen, alcohol of drugs.

1. CONTROLEER BESCHADIGDE ONDERDELEN. Vóór verder gebruik van het gereedschap: a

beschermkap of ander onderdeel dat beschadigd is, moet zorgvuldig worden gecontroleerd om vast te stellen dat het naar behoren zal functioneren en de beoogde werking zal vervullen functie. Controleer de uitlijning van bewegende delen en het vastlopen van bewegende delen onderdelen, breuk van onderdelen, montage en andere omstandigheden die dit kunnen veroorzaken kan de werking ervan beïnvloeden. Een beschermkap of ander onderdeel dat beschadigd is moet op de juiste wijze worden gerepareerd of vervangen door een geautoriseerde servicediens centrum, tenzij elders in deze instructie anders aangegeven

handmatig. Laat defecte schakelaars vervangen door een geautoriseerde servicedienst centrum. Gebruik het gereedschap niet als de schakelaar het niet aan en uit zet.

1. DRAAG ANSI S3.19 GEHOORBESCHERMING ter bescherming tegen

mogelijk gehoorverlies.

AANVULLENDE VEILIGHEIDSREGELS

WARNING

HET NIET VOLGEN VAN DEZE REGELS KAN RESULTEERT IN ERNSTIG PERSOONLIJK LETSEL.

1. LEES EN VOLG ALLE VEILIGHEIDSINSTRUCTIES in de

gebruikershandleiding die bij uw router is geleverd.

1. VEILIG WERK. Zorg ervoor dat de zwaluwstaartbevestiging/-mal en het werk goed zijn stevig verankerd om beweging te voorkomen.

2. ZORG ERVOOR DAT DE SNOERSET GRATIS IS en niet blijft hangen tijdens het routeren activiteiten.

3. HOUD uw handen uit de buurt van de snijder wanneer de motor draait om dit te voorkomen persoonlijk letsel.

4. BEHOUD EEN STEVIGE GRIP op de frees wanneer u de motor start om weerstand te bieden startkoppel.

5. BLIJF ALERT en houd het mes tijdens het maaien vrij en uit de buurt van vreemde voorwerpen motor draait.

6. ZORG ERVOOR DAT DE MOTOR VOLLEDIG GESTOPT IS

het verwijderen van de router uit de Dovetail Fixture/Jig en het instellen van Dovetail Armatuur/Jig naar beneden tussen bewerkingen.

1. VERWIJDER NOOIT DE ROUTERMOTOR van de freesbasis terwijl u bezig bent sjabloongeleider en zwaluwstaartbit zijn geïnstalleerd. zwaluwstaartbit past mogelijk niet door gat in sjabloongeleider.

2. DRAAI DE BORGMOER VAN DE SJABLOONGIDS VEILIG AAN.

3. SOMMIG HOUT BEVAT CONSERVERINGSMIDDELEN DIE KUNNEN ZIJN

GIFTIG. Wees extra voorzichtig om inademing en contact met de huid te voorkomen werken met deze materialen. Vraag en volg elke veiligheid informatie verkrijgbaar bij uw materiaalleverancier.

VERVANGINGSONDERDELEN

Gebruik bij onderhoud alleen identieke vervangingsonderdelen.

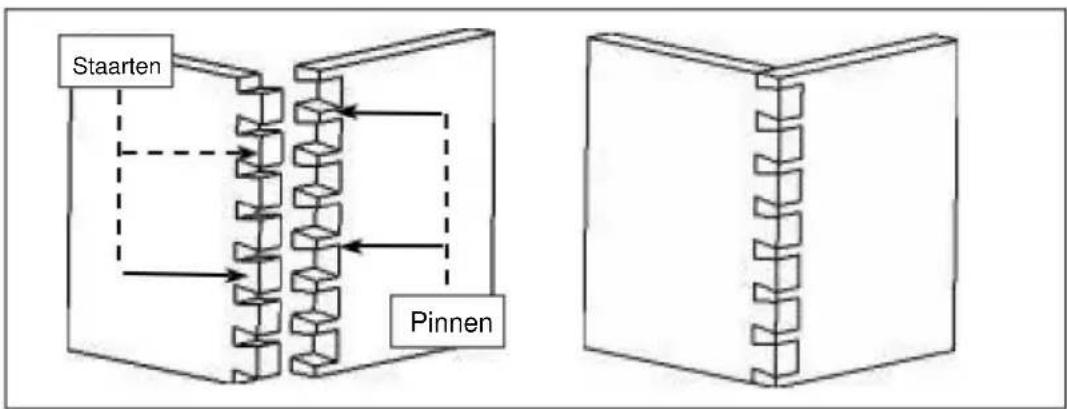

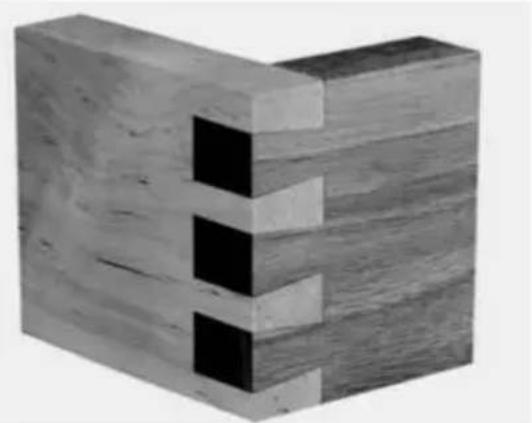

DOOR Zwaluwstaarten

Staarten Pinnen

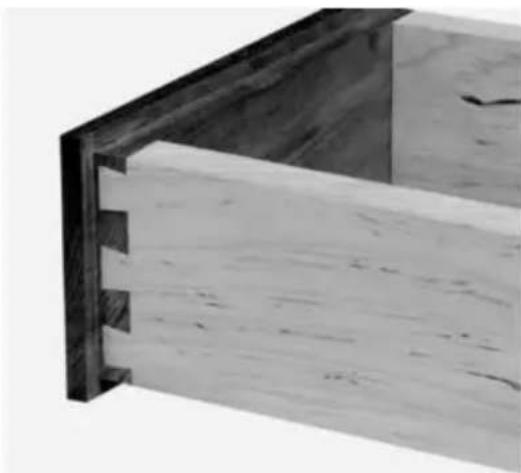

Halfblinde zwaluwstaarten

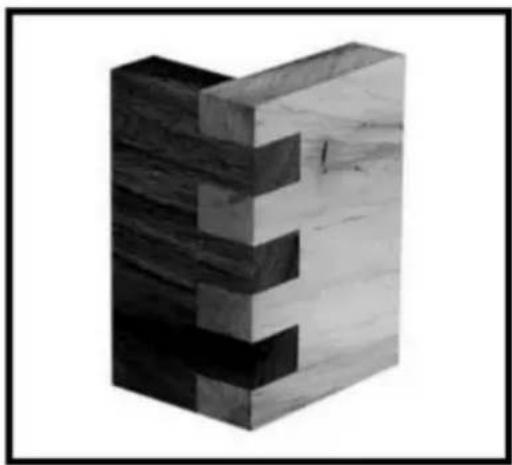

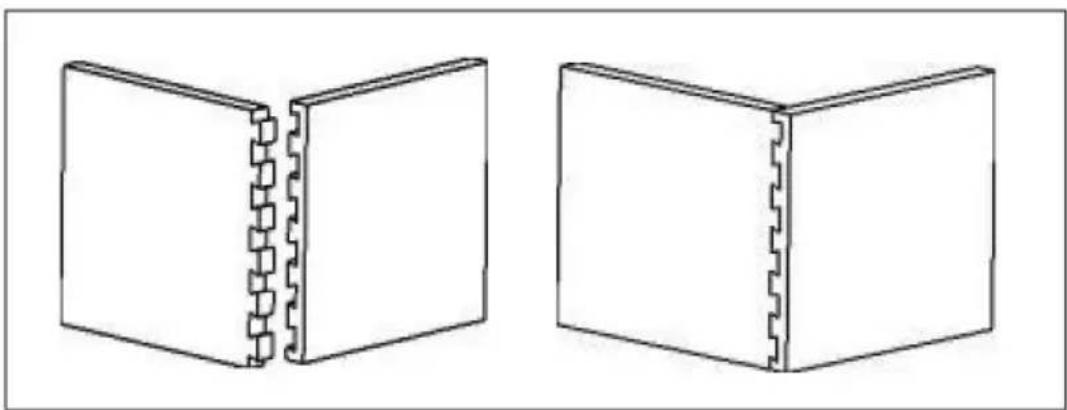

Een soortgelijk gewricht, een doos- of vingergewricht genoemd, heeft op beide planken rechte uitsteeksels die vingers worden genoemd. Deze verbinding wordt gebruikt op juwelendoosjes en andere kleine doosjes. De kokerverbinding is sterk omdat deze een groot lijmoppervlak heeft.

De zwaluwstaartmal uit de serie VEVOR 28104 helpt u bij het snijden van deze verbindingen efficiënt. Met een accessoirekit kunt u miniatuurversies van snijden

deze verbindingen voor kleine geschenkdozen of lades op rolblad

bureau. De 28104-serie heeft ook de mogelijkheid om geavanceerder te snijden

verbindingen (zwaluwstaartverbindingen die pinnen overslaan, houten scharnieren, end-to-end verbindingen, diverse soorten hoekverbindingen en verbindingen met inlegstukken).

De specifieke modelmogelijkheden zijn:

Jigs

28104-1 Zwaluwstaartmal - halfblind

28104-3 Deluxe zwaluwstaartmal - via zwaluwstaartverbinding, kokerverbinding, halfblinde en glijdende zwaluwstaartverbindingen.

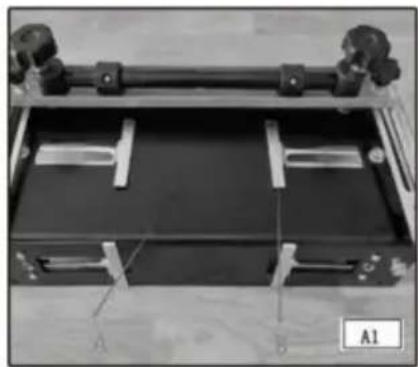

JIG-OVERZICHT

De zwaluwstaartmallen uit de serie 28104 zijn uitgerust met een eenvoudig te monteren, robuuste stalen basis (A) Afb. A1 met klemsysteem

ontworpen om hout vast te houden en het wegglijden van de plank tijdens het zagen te minimaliseren.

Tips voor het oplossen van problemen (B) vindt u aan elke kant van de basis. Drie

Op de mal kunnen verschillende machinaal bewerkte aluminium sjablonen (Fig. A2) worden gebruikt systeem om alle verbindingen te maken die in deze handleiding worden beschreven. De vingers aan elke sjabloon wordt gebruikt in combinatie met de sjabloongeleiders (Fig.

A3) om de bovenfrees in de juiste beweging te begeleiden. Bovendien, elke sjabloon

helpt bij het instellen van de juiste uitlijning van de plaat en de diepte van de freesbit. Zwaluwstaart bits en rechte bits (Fig. A4 en A5) worden gebruikt met dit malsysteem.

1. Basis
2. Sjabloon voor 1/2 halfblinde en

kokerverbinding 3.

Drukplaat

1. Handgreep 5.

Zwaluwstaartbit 6.

Zeskantsleutel 7.

Positioneringsbord 8. Klemstang

1. M10 100 lange stokgreep 10.

M8 korte stokgreep 11. M8

middenstokgreep 15.

Klemstangzitting 16. Veer

17.

Steunplaat L/R 18. T-

vormige moer 19. M6

1. ÿ 8 10 verzonken kruisbouten

plat kussen

1. Basis
2. Sjabloon voor 1/2 halfblinde en

kokerverbinding 3.

Drukplaat

1. Handgreep 6.

Inbussleutel 8.

Klemstang 900Mange paalhandgreep

1. M8 korte paalhandgreep

2. 1-inch door zwaluwstaartsjabloon 13. y8

45-M6 plugbout 14. 1/2 door

zwaluwstaartsjabloon 21. Zwaluwstaartbit-

en rechte penboren 22. Drie soorten

asbussen en moeren 23. Positioneringsschijf

Accessoire

via zwaluwstaartsjabloon 1 "via * 1zwaluwstaartsjabloon 11/2" Half-blinde sjabloon * 11/2"* 10,3 1"rechte penboren 1/2 "* 1/2"* 130 rechte penboren. 1/2"* Zwaluwstaartbit 11/2 "* 13,5 7 115 12 °Zwaluwstaart bit 1Basisgroep 1 *Drukplaat 2 *Positioneringsbord * 1Steunbord 2 *Klemstang 2Lente * 4*Handgreep 2M10 lange stokgreep M8 * 4lange stokgreep M8 korte * 2stokgreep Klem aszitting T- * 2vormige moer y 8 pakking 4M6 10 verzonken * 4schrøeven 4Positioneringsbout Positioneringsschijf * 4M30 3/4" asbus * 25/8" asbus 1" asbus 11,5 kartelmoer * 1* 1* 1

Baseren 1 *Drukplaat 2 *Positioneringsbord 1 *Gegalvaniseerde steunplaat 2Vastklemmende as 2Lente * 41/2" Half-blinde sjabloon * 1Hendel 2 *M10 lange stokhandgreep 4M8 lange stokhandgreep * 2M8 korte steelhandgreep 2Klemaszitting * 4T-vormige moer 4 *1/4 " Zwaluwstaartbit 28 pakkingen 4M6 10 verzonken schroeven * 4

EXTRA GEREEDSCHAP VEREIST

De router die u met deze mal gebruikt

ÿmoet de meegeleverde VEVOR-sjabloongeleiders accepteren met de mal. (Adapters en subbases zijn beschikbaar voor de meeste routers.)

ÿmoet een 1/2" spantang hebben voor gebruik met 28104-3 mallen. ÿmoet een 1/4" spantang hebben voor gebruik met 28104-1 mallen.

OPMERKING: Hoewel de mallen en accessoiresets de freesbits en sjabloongeleiders om de basis zwaluwstaartverbindingen te maken, extra freesbits zijn nodig om doosverbindingen te maken.

MONTAGE-INSTRUCTIES

OPMERKING: Monteer uw mal altijd op een stevig werkoppervlak.

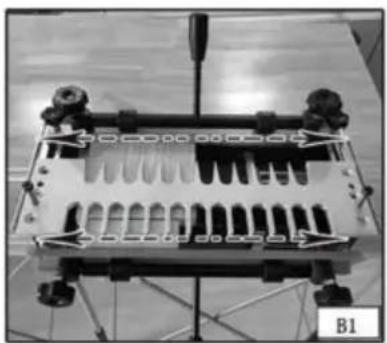

U kunt uw mal permanent monteren (Fig. B1) door gebruik te maken van de voorgeboorde gaten gaten (A) Afb. B1) aan elke kant van de basis, of u kunt de basis monteren met behulp van klemmen op uw werkoppervlak bevestigen (Fig. B2).

Monteer uw werkstuk op de juiste manier in de mal. Als het werkstuk niet veilig is, het kan beschadigd raken als het beweegt.

De mallen maken gebruik van twee montageposities voor werkstukken: horizontaal en verticaal. Sommige gewrichten hebben beide nodig, terwijl andere het gebruik ervan vereisen van een sloopbord in horizontale positie (bovenste klem) en de werkstuk in verticale positie (onderste klem).

Positioneer uw werkstuk correct van links naar rechts om symmetrisch te produceren en nauwsluitende verbindingen.

Het uitscheuren van de frees kan worden verminderd als er sloophout is goed tegen de werkstuk geplaatst

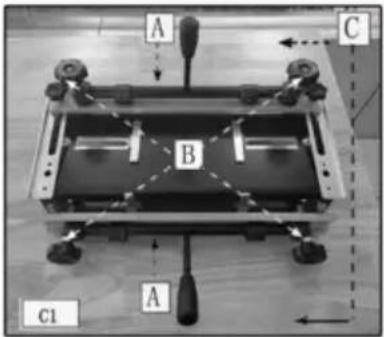

KLEMMEN

De mallen uit de serie 28104 zijn uitgerust met twee nokkenklemmen (A) Afb. C1 met knoppen (B)

Voor het aanpassen van de werkstukdikte en hendels (C) voor het snel spannen en losmaken van werkstukken.

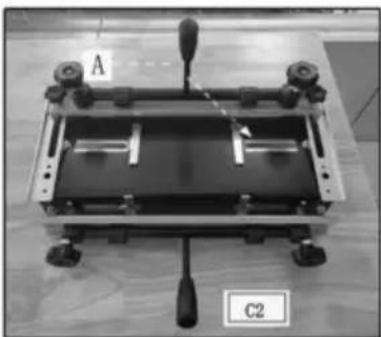

OPMERKING: Gebruik een sloopbord (A) Afb. C2 om verkeerde uitlijning te voorkomen (A) Afb. C3.

A B C A C1

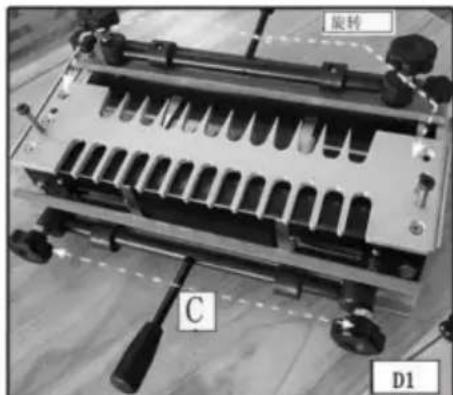

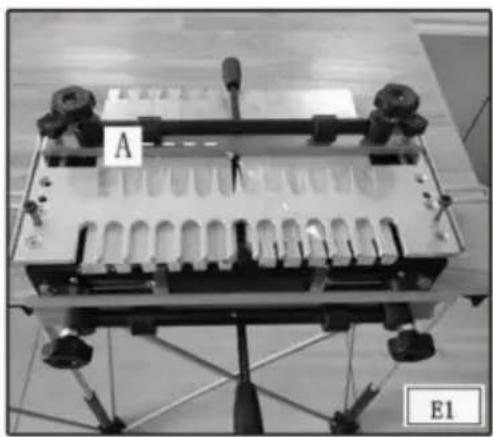

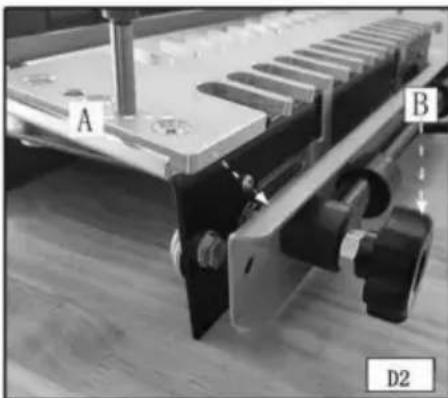

U kunt de sjablonen in twee posities op de mal(s) monteren, waardoor met elke sjabloon meerdere soorten verbindingen kunnen worden gemaakt. Om een sjabloon om te keren, draait u de sjabloonknoppen (C) afb. D1 los, verwijdert u de sjabloon (B) van de basis, draait u deze 180 graden horizontaal, plaatst u deze terug op de basis en draait u de sjabloonknoppen vast.

旋转 C D1

Plaats voor elk type verbinding hout in de bovenklem, of het nu gaat om een werkstuk of een schrootstuk, om ondersteuning te bieden voor de bovenfrees op de sjabloon. U kunt extra ondersteuning toevoegen door een tweede plank (A) te plaatsen Fig. E1 (van dezelfde dikte) in de bovenste klem om ervoor te zorgen dat de sjabloon is over de gehele lengte evenwijdig aan de basis. Deze praktijk werkt zeer goed voor smalle werkstukken.

Om het werkstuk aantrekkelijk te maken, moet u het werkstuk correct positioneren symmetrische gewrichten. Gebruik de verschoven geleiders om de rails consistent te positioneren werkstuk voor optimale uitlijning en symmetrie.

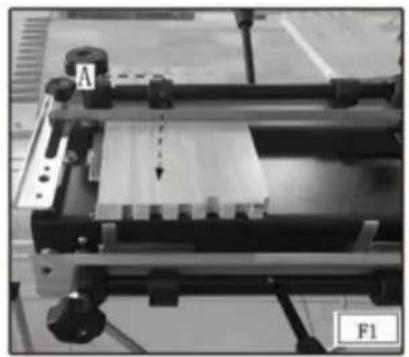

Stap 1 - Klem het werkstuk (of afstandsbord) (A) Afb. F1 in de horizontale positie. De positie is niet kritisch, maar het werkstuk wel niet verder reiken dan de voorkant van de basis.

Stap 2 - Monteer de sjabloon (Fig. F2) bovenop het horizontale werkstuk.

Gebruik positioneringsbouten om de sjabloon en de basis op hun plaats te bevestigen en draai ze vast de sjabloonknoppen met de andere.

Stap 3 - Maak de linker offsetgeleider (A) los Afb. F3 met de inbussleutel (B) en verplaats deze naar de uiterst linkse positie.

Stap 4 -Lijn het verticale werkstuk (A) Fig. F4 vlak tegen de bodem kant van de sjabloon. Centreer en klem het werkstuk tussen de verste vinger naar links en de dichtstbijzijnde vinger naar rechts van de sjabloon.

Stap 5 - Verplaats de linker offsetgeleider (A) Afb. F5 naar rechts zodat deze vastzit vlak tegen het verticale werkstuk (B). Draai de linker offsetgeleider vast met de sleutel (C).

Stap 6 - Maak het horizontale werkstuk los en schuif het naar voren zodat het vastzit ligt vlak tegen het verticale werkstuk en vlak tegen de linker offset geleider (Fig. F6), zet de sjabloon vast met 4 kruisbouten.

Stap 7 -Verwijder de 2 positioneringsbouten

OPMERKING: De sjabloon is voor de duidelijkheid verwijderd.

Na het vastdraaien moeten de 4 kruisbouten op de sjabloon worden verwijderd de 2 positioneringsbouten.

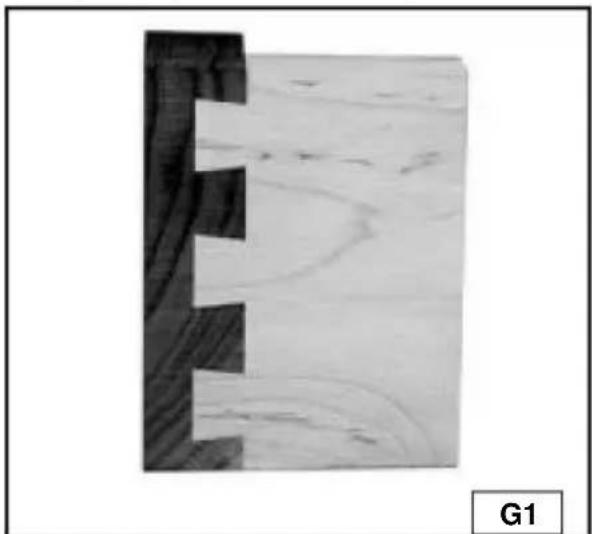

HALVE PINNEN VS. HALVE STAARTEN

Traditioneel hebben zwaluwstaarten aan beide uiteinden halve pinnen (Fig. G1). Halve staarten zullen net zo sterk zijn, maar niet zo aantrekkelijk (Fig. G2). Als jouw verbindingen zijn halve staarten en u wilt halve pinnen, verplaats het verticale bord 1/2 "naar links of rechts en verplaats vervolgens het horizontale bord overeenkomstig. de procedure is hetzelfde voor miniatuursjabloon 28104-1, behalve dat je de planken 1/4" verplaatst.

Tearout is het ongewenst versplinteren van de houtvezels die optreedt wanneer a freesbit komt binnen, verlaat of scheert langs de rand van hout en is gebruikelijk alle zwaluwstaartmallen. Tearout kan niet worden geëlimineerd, maar kan wel worden verminderd het plaatsen van extra sloophout tegen het werkstuk.

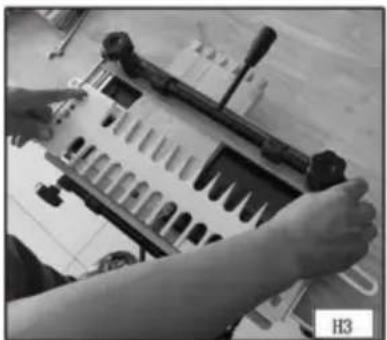

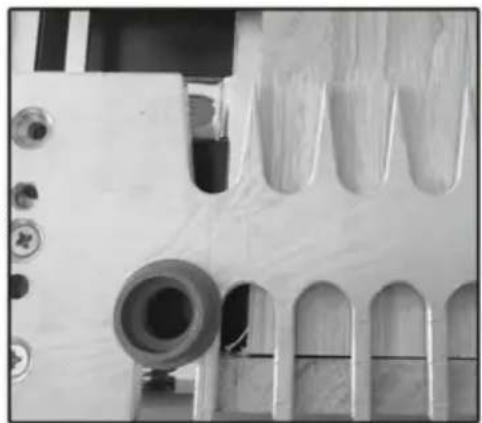

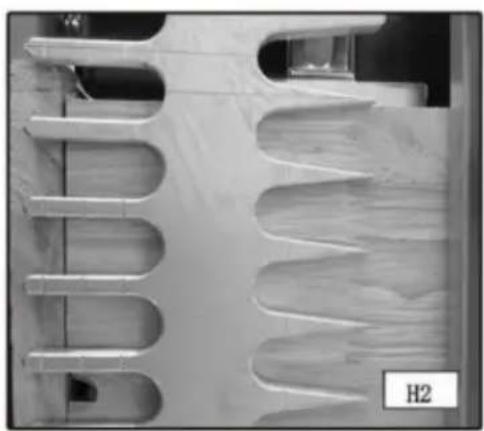

DE SJABLONEN UITLIJNEN

Voor een goede werking moet u de sjablonen vanaf de voorkant correct uitlijnen naar terug. De mallen uit de 28104-serie zijn voorzien van uitlijnlijnen om u te helpen bij het uitlijnen de sjablonen zonder te meten. Sommige sjablonen hebben één regel (Fig. H1), terwijl andere meerdere lijnen hebben om meerdere soorten te produceren gewrichten (Fig. H2). VEVOR heeft pictogrammen op de sjablonen geschreven geef aan welke lijnen bij welke verbindingen horen.

Pas de sjablonen van voren naar achteren aan totdat de uitlijningslijn direct is over het punt waar de horizontale plank en de verticale plank samenkomen.

OPMERKING: Om nauwkeurig te zijn, leunt u over de sjabloon en kijkt u recht naar beneden lijn de lijnen uit (Fig. H3).

Om de verbinding correct te maken, draait u de knoppen op beide los zijden van de sjabloon, lijn de lijnen uit en houd de sjabloon plat met één hand en draai de knoppen met de andere vast (Fig. H4).

OPMERKING: Om beide uiteinden van de sjabloon uit te lijnen wanneer u een smal werkstuk, monteer een extra stuk

hout (van dezelfde dikte) uiterst rechts (A) Afb. H5.

Gebruik de juiste sjabloongeleiders die bij dit apparaat zijn geleverd om de bovenfrees tegen de sjabloonvingers te geleiden.

Om de juiste geleider voor een bepaalde verbinding te bepalen, plaatst u de sjabloongeleider in de sleuf aan de linkerkant van de overeenkomstige sjabloon. De geleider moet goed in de sleuf passen.

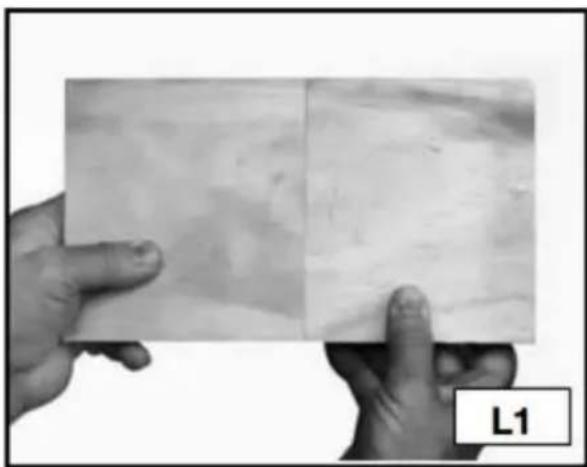

Het goed voorbereiden van de materialen voor uw project is de sleutel tot mooie en nauwsluitende verbindingen. U moet uw hout in perfecte rechte hoeken zagen (Fig. L1). Uitsnijdingen die zelfs maar één graad afwijken, worden niet correct uitgelijnd (Fig. L2). Ook moeten uw werkstukken vlak en niet komvormig zijn.

Oriënteer uw hout zo dat de kopse kant met de kopse kant (Fig. L3) wordt verbonden maken het gewricht sterk. Gebruik van de lange korrel (Fig. L4) in het werkstuk zal resulteren in een zwak gewricht.

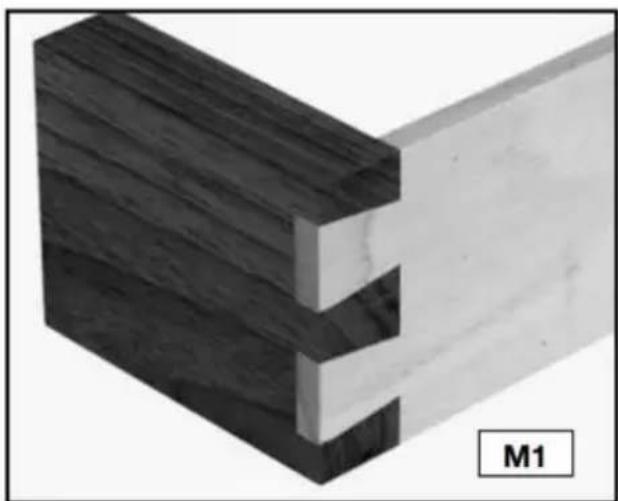

PLAATDIKTE

OPMERKING: U kunt twee werkstukken met verschillende diktes verbinden (Fig. M1).

De klemmen op de mallen uit de 28104-serie houden hout vast van 1/4" tot 1-1/8" dik. Gebruik de volgende informatie als leidraad om u te helpen bepaal de dikte van het hout voor uw projecten.

Standaard via zwaluwstaartverbindingen .... Bereik staartplanken .... 1/4" tot 1" Bereik prikbord .... 1/4" tot 3/4"

Halfblinde zwaluwstaartverbindingen .... Standaard en miniatuur 1/2" tot 1-1/8"

BORDLENGTEN

De zwaluwstaartmallen uit de serie 28104 zijn in staat verbindingen te maken tot 12". Voor doorlopende zwaluwstaart- en kokerverbindingen zaagt u uw werkstukken op de juiste maat dezelfde lengte als de buitenmaat van uw eindproject.

Om de lengte van het halfblinde achterbord te berekenen, neemt u de binnenkant afmeting van het uiteindelijke project en voeg de freesdiepte toe. Als de achterbord heeft aan beide uiteinden een halfblind, dubbel zoveel extra afmeting. De lengte van de prikborden (ladefront) blijft hetzelfde.

PROJECT-INDELING

Het bijhouden van de buiten- en binnenzijde van elk werkstuk en hoe het is erg belangrijk dat de verschillende onderdelen op elkaar passen.

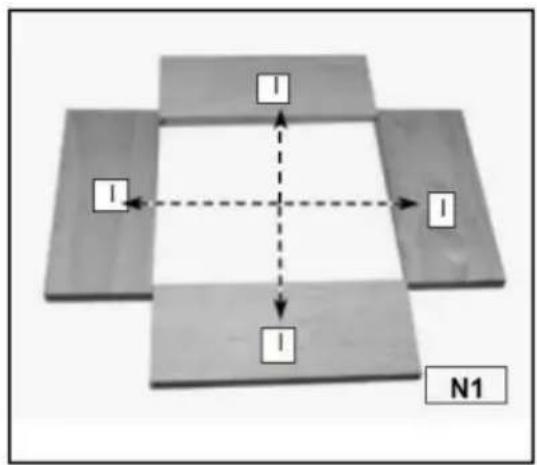

Stap 1 - Leg de werkstukken met de voorkant naar beneden neer en label de binnenvlakken met een "I" (Fig. N1).

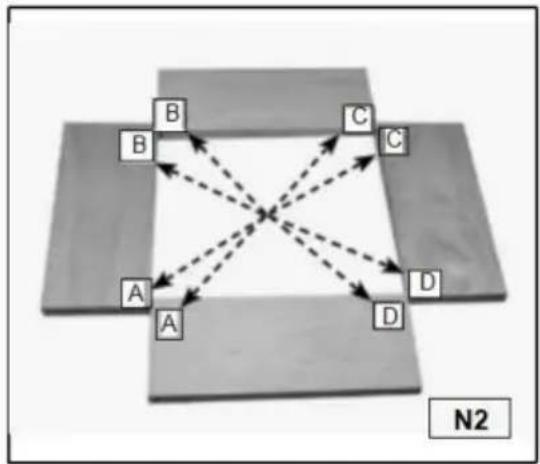

Stap 2 - Label de hoeken "A", "B", "C" en "D" (Fig. N2).

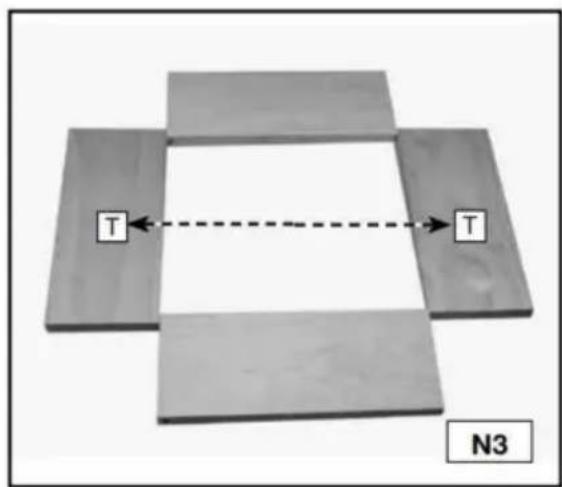

Stap 3 - Label de achterplanken (ladezijden) met een "T" (Fig. N3).

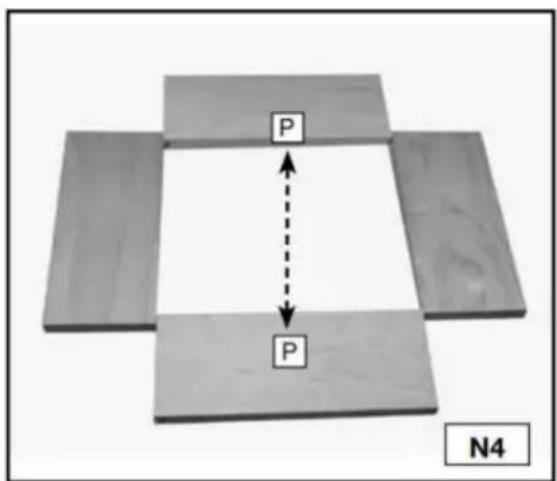

Stap 4 - Label de prikborden (ladefronten) met een "P" (Fig. N4)
    linkStyle 0 stroke:#000,stroke-width:2px
    linkStyle 1 stroke:#000,stroke-width:2px
    linkStyle 2 stroke:#000,stroke-width:2px
    linkStyle 3 stroke:#000,stroke-width:2px
    linkStyle 4 stroke:#000,stroke-width:2px
    linkStyle 5 stroke:#000,stroke-width:2px
    linkStyle 6 stroke:#000,stroke-width:2px
    linkStyle 7 stroke:#000,stroke-width:2px
    linkStyle 8 stroke:#000,stroke-width:2px
    linkStyle 9 stroke:#000,stroke-width:2px
    linkStyle 10 stroke:#000,stroke-width:2px
    linkStyle 11 stroke:#000,stroke-width:2px
    linkStyle 12 stroke:#000,stroke-width:2px
    linkStyle 13 stroke:#000,stroke-width:2px
    linkStyle 14 stroke:#000,stroke-width:2px
    linkStyle 15 stroke:#000,stroke-width:2px
    linkStyle 16 stroke:#000,stroke-width:2px
    linkStyle 17 stroke:#000,stroke-width:2px
    linkStyle 18 stroke:#000,stroke-width:2px
    linkStyle 19 stroke:#000,stroke-width:2px
    linkStyle 20 stroke:#000,stroke-width:2px
    linkStyle 21 stroke:#000,stroke-width:2px
    linkStyle 22 stroke:#000,stroke-width:2px
    linkStyle 23 stroke:#000,stroke-width:2px
    linkStyle 24 stroke:#000,stroke-width:2px
    linkStyle 25 stroke:#000,stroke-width:2px
    linkStyle 26 stroke:#000,stroke-width:2px
    linkStyle 27 stroke:#000,stroke-width:2px
    linkStyle 28 stroke:#000,stroke-width:2px
    linkStyle 29 stroke:#000,stroke-width:2px
    linkStyle 30 stroke:#000,stroke-width:2px
    linkStyle 31 stroke:#000,stroke-width:2px
    linkStyle 32 stroke:#000,stroke-width:2px
    linkStyle 33 stroke:#000,stroke-width:2px
    linkStyle 34 stroke:#000,stroke-width:2px
    linkStyle 35 stroke:#000,stroke-width:2px
    linkStyle 36 stroke:#000,stroke-width:2px
    linkStyle 37 stroke:#000,stroke-width:2px
    linkStyle 38 stroke:#000,stroke-width:2px
    linkStyle 39 stroke:#000,stroke-width:2px
    linkStyle 40 stroke:#f99,stroke-width:2px
    linkStyle 0 stroke:#000,stroke-width:2px
    linkStyle 1 stroke:#000,stroke-width:2px
    linkStyle 2 stroke:#000,stroke-width:2px
    linkStyle 3 stroke:#000,stroke-width:2px
    linkStyle 4 stroke:#000,stroke-width:2px
    linkStyle 5 stroke:#000,stroke-width:2px
    linkStyle 6 stroke:#000,stroke-width:2px
    linkStyle 7 stroke:#000,stroke-width:2px
    linkStyle 8 stroke:#000,stroke-width:2px
    linkStyle 9 stroke:#000,stroke-width:2px
    linkStyle 10 stroke:#000,stroke-width:2px
    linkStyle 11 stroke:#000,stroke-width:2px
    linkStyle 12 stroke:#000,stroke-width:2px
    linkStyle 13 stroke:#000,stroke-width:2px
    linkStyle 14 stroke:#000,stroke-width:2px
    linkStyle 15 stroke:#000,stroke-width:2px
    linkStyle 16 stroke:#000,stroke-width:2px
    linkStyle 17 stroke:#000,stroke-width:2px
    linkStyle 18 stroke:#000,stroke-width:2px
    linkStyle 19 stroke:#000,stroke-width:2px
    linkStyle 20 stroke:#000,stroke-width:2px
    linkStyle 21 stroke:#000,stroke-width:2px
    linkStyle 22 stroke:#000,stroke-width:2px
    linkStyle 23 stroke:#000,stroke-width:2px
    linkStyle 24 stroke:#000,stroke-width:2px
    linkStyle 25 stroke:#000,stroke-width:2px
    linkStyle 26 stroke:#000,stroke-width:2px
    linkStyle 27 stroke:#000,stroke-width:2px
    linkStyle 28 stroke:#000,stroke-width:2px
    linkStyle 29 stroke:#000,stroke-width:2px
    linkStyle 30 stroke:#000,stroke-width:2px
    linkStyle 31 stroke:#000,stroke-width:2px
    linkStyle 32 stroke:#000,stroke-width:2px
    linkStyle 33 stroke:#000,stroke-width:2px
    linkStyle 34 stroke:#000,stroke-width:2px
    linkStyle 35 stroke:#000,stroke-width:2px
    linkStyle 36 stroke:#000,stroke-width:2px
    linkStyle 37 stroke:#000,stroke-width:2px
    linkStyle 38 stroke:#000,stroke-width:2px
    linkStyle 39 stroke:#000,stroke-width:2px
    linkStyle 40 stroke:#000,stroke-width:2px
    linkStyle 41 stroke:#000,stroke-width:2px
    linkStyle 42 stroke:#000,stroke-width:2px
    linkStyle 43 stroke:#000,stroke-width:2px
    linkStyle 44 stroke:#000,stroke-width:2px
    linkStyle 45 stroke:#000,stroke-width:2px
    linkStyle 46 stroke:#000,stroke-width:2px
    linkStyle 47 stroke:#000,stroke-width:2px
    linkStyle 48 stroke:#000,stroke-width:2px
    linkStyle 49 stroke:#000,stroke-width:2px
    linkStyle 50 stroke:#000,stroke-width:2px

T T N3

P P N4

LADES

Tips voor het maken van lades:

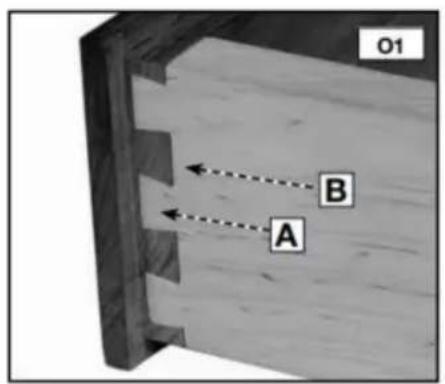

De staarten (A) Afb. O1 worden in de zijkanten van de laden gesneden, terwijl de pinnen (B) Afb. O1 worden in de voor- en achterkant van de lades gesneden.

Voor de ladebodems kunt u massief hout of multiplex gebruiken (A)

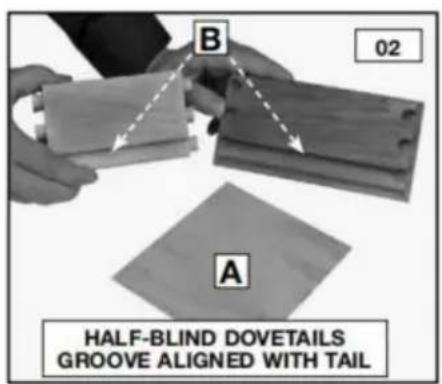

Afb. O2. Steek de bodems in een groef langs de onderkant van de fronten en zijkanten. Laat de bodem van de lade vrij zweven (zonder lijm) om seizoensgebonden uitzetting en krimp mogelijk te maken.

De groeven kunnen helemaal tot aan de uiteinden van de planken lopen als de verbindingen worden gemaakt zijn halfblinde zwaluwstaartverbindingen. Om dit te bereiken, plaatst u de groef zo dat het door een van de staarten aan de zijkant loopt (Fig. O2). Je zal moet u de groeven eerder stoppen via zwaluwstaartverbindingen of kokerverbindingen ze bereiken het einde van het bord om te voorkomen dat ze gezien worden (afb. O5 en O6).

O1 B A

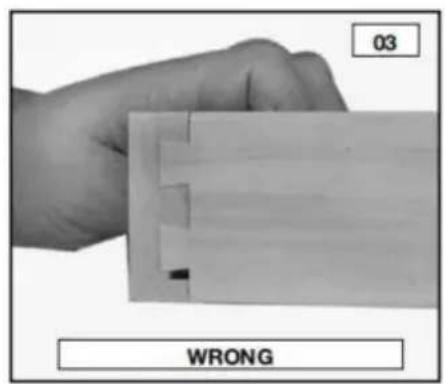

03 WRONG

B 02 A HALF-BLIND DOVETAILS GROOVE ALIGNED WITH TAIL

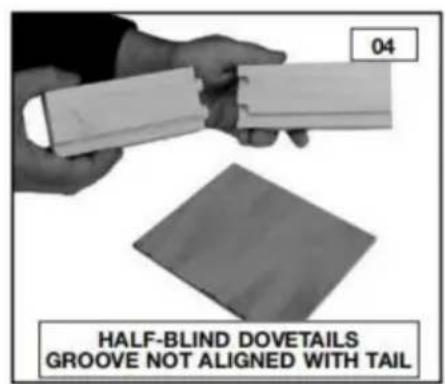

04 HALF-BLIND DOVETAILS GROOVE NOT ALIGNED WITH TAIL

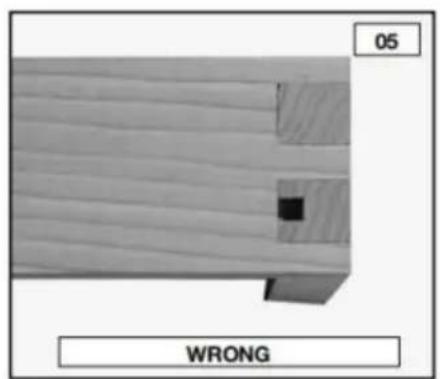

05 WRONG

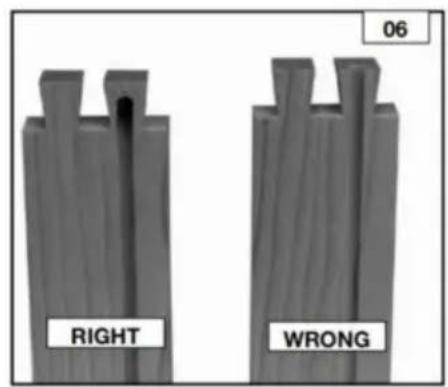

06 RIGHT WRONG

BASISGEWRICHTEN

DOOR Zwaluwstaarten

De doorlopende zwaluwstaart heeft een visueel aantrekkelijk uiterlijk, vooral in dozen en kisten.

OPMERKING: Gebruik voor doorgaande zwaluwstaartverbindingen de accessoirekit 28104-3.

Snijd zowel de pinnen als de staarten verticaal positie. Snijd eerst de staarten.

Gebruik twee routers (indien mogelijk) - één voor de pinnen en de andere voor de staarten - om te maken het proces sneller en eenvoudiger.

• Via Zwaluwstaart- en Box Joint-sjabloon
• 1/2"*1 3. 5 * 7° Zwaluwstaartbit
• 1/2"*1 0. 3 • 1" Recht Beetje,

3/4" buitendiameter sjabloongeleider, (met zwaluwstaartbit)

- 5/8" buitendiameter sjabloongeleider, (met recht bit)

Sjabloongeleiderborgmoer, DE

STAARTEN SNIJDEN

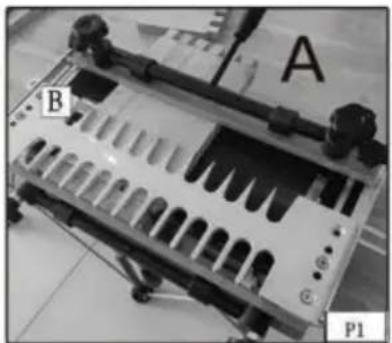

Stap 1 - Klem een afstandsplaat (A) afb. P1 (gelijk aan de dikte van uw prikbord) in de bovenste klem. Monteer de doorgang zwaluwstaartsjabloon (B) op de basis met de "staarten" naar elkaar toe gericht Jij.

Stap 2 - Verplaats de offsetgeleider (A) Afb. P2 naar uiterst links.

Stap 3 - Klem de achterklep (A) Afb. P3 in de onderste klem vast met de buitenoppervlak van het bord dat naar de mal is gericht.

(Zie het gedeelte "POSITIONEREN VAN HET HOUT" hierin handmatig.)

Stap 4 - Plaats de offsetgeleider (A) Afb. P4 opnieuw op één lijn met de verticale plank en zet hem vast.

Stap 5 - Herpositioneer het sloopbord (A) Afb. P5 zodat het gelijk ligt met de achterrand van het verticale bord (B).

Stap 6 – Lijn de sjabloon uit met behulp van de “tails/box”-lijn (A) Afb. P6 met de lijn gevormd op de plek waar het sloopbord (B) en het verticale bord samenkomen (C) en zet het vast.

Stap 7 - Monteer de zwaluwstaartbit en de 3/4"-sjabloongeleider op de bovenfrees en stel de freesdiepte in.

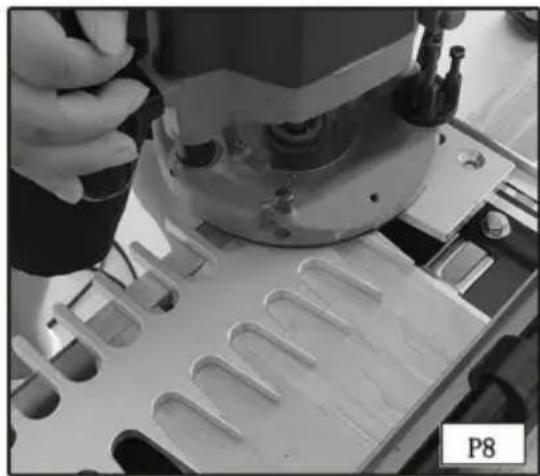

Stap 8 - Frees langs de sjabloonvingers (Fig. P8). Wanneer het zagen is voltooid, verwijdert u de verticale plank.

C B A P6

OPMERKING: Als u er de voorkeur aan geeft dat uw pinnen iets uitsteken, is dit gemakkelijker schuren, Pas uw bovenfrees aan voor een iets diepere snede. Zodra uw optimale diepte is bereikt, past u de bithoogtegeleider aan met een 3/8" sleutel.

HET SNIJDEN VAN DE PENNEN

OPMERKING: Als het prikbord niet dezelfde dikte heeft als het achterbord, vervang dan het restje in de horizontale klem met een schrootplank van dezelfde dikte als uw achterplank.

Stap 1- Verwijder de sjabloon en draai deze 180 graden. Klem de prikbord in de onderste klem, vlak tegen de linker offset geleider met de buitenkant van het bord weg van de mal.

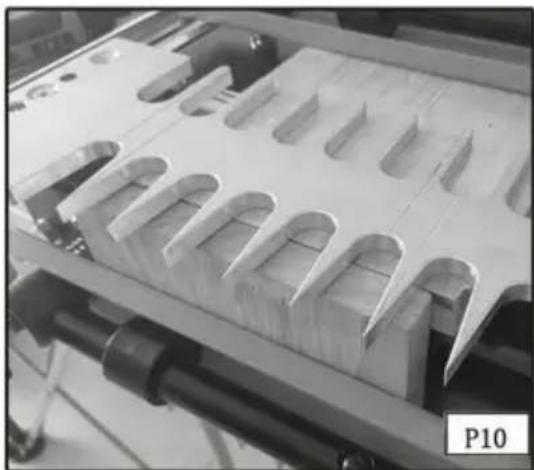

Stap 2 - Lijn de "pinnen"-lijn uit (zie de pijlen) Fig. P10 op de sjabloon met de lijn gevormd waar het schrootbord en het prikbord ontmoet en draai de sjabloon op zijn plaats.

Stap 3- Monteer het rechte bit en de 5/8"-tempelgeleider op de bovenfrees en stel de freesdiepte in (Fig. P11).

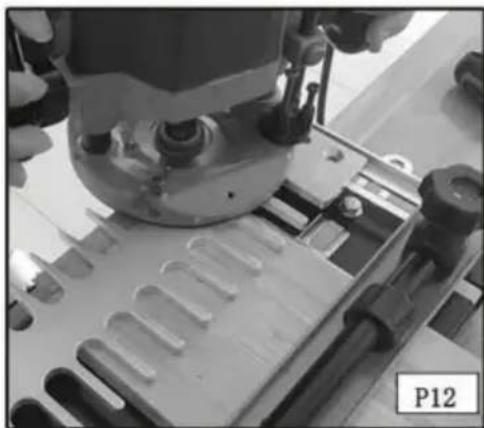

Stap 5 - Frees tussen de vingers van de sjabloon (Fig. P12).

Stap 6 -Verwijder het prikbord en controleer de pasvorm met de achterklep (Fig. P13)

DOOR Zwaluwstaart-PROBLEMEN OPLOSSEN

Voor te losse verbindingen verplaatst u de sjabloon iets naar u toe. Voor te krappe verbindingen verplaatst u de sjabloon iets van u af.

Halfblinde zwaluwstaarten

De halfblinde zwaluwstaart is een van de meest voorkomende soorten gewrichten en is dat ook de ideale keuze voor de ladeconstructie. In typische halfblinde lade constructie is de voeg vanaf de voorzijde niet zichtbaar en onzichtbaar wanneer de lade gesloten is.

OPMERKING: Gebruik voor miniatuur-halfjaloezieën de accessoireset 28104-1.

Gebruik sloophout totdat u vertrouwd bent met de mal.

Je kunt halfblinde pins en tails tegelijkertijd knippen op de mallen uit de 28104-serie.

Monteer de juiste offsetgeleiders - zwart voor de standaard en zilver voor de miniatuur.

• Halfblinde zwaluwstaartsjabloon
• 1/4*15,4*13 Zwaluwstaartbit •

3/4" OD sjabloongeleider,

HALFBLINDE ZWARTELAARDEN SNIJDEN

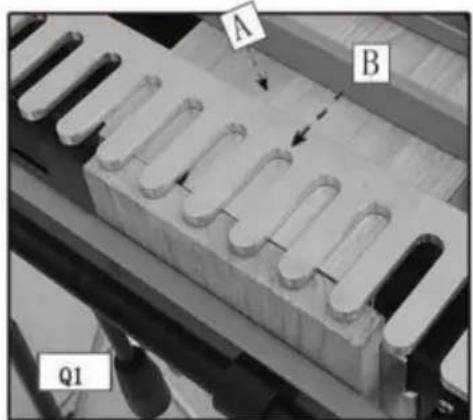

Stap 1 - Klem het prikbord (ladefront) (A) Fig. Q1 bovenaan vast

klem (horizontale montagepositie) met de buitenkant van de plaat naar voren gericht de mal.

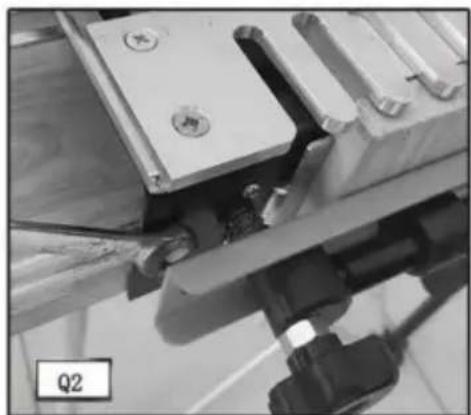

Stap 2 - Bevestig de sjabloon (B) bovenop het prikbord. Zorg ervoor dat de vlakheid door één hand op de sjabloon te houden en de andere te gebruiken draai de sjabloonknoppen vast.

Stap 3 - Verplaats de linker offsetgeleider helemaal naar links.

A B Q1

Stap 4 - Klem het achterbord (ladezijde) in de onderste klem (verticaal

positie) aan de linkerkant van de basis met de buitenkant van het bord naar voren gericht de mal (A) Afb. Q3.

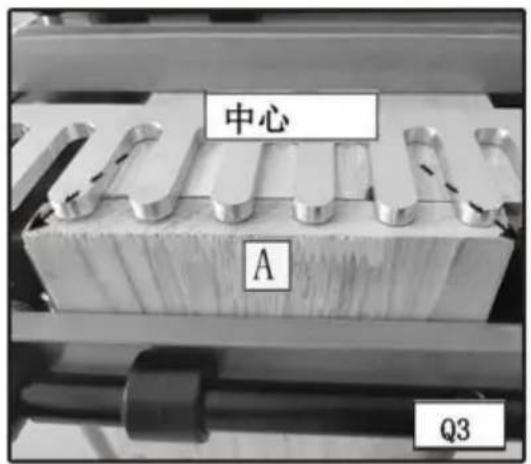

Stap 5 - Centreer het bord tussen de verste vinger aan de linkerkant en de dichtstbijzijnde vinger aan de rechterkant van het bord.

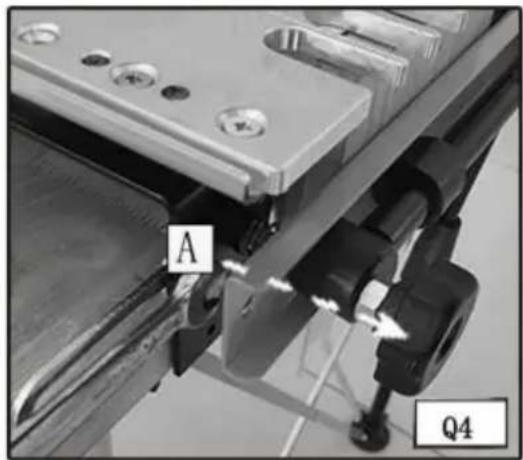

Stap 6 - Verplaats de linker offsetgeleider (A) Fig. Q4 vlak tegen de verticale plank (B) en zet deze vast.

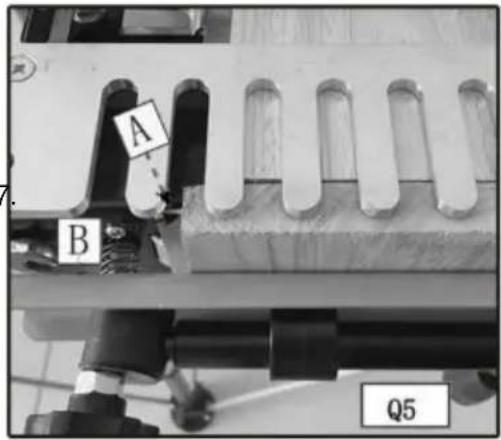

Stap 7 - Plaats het prikbord (B) Afb. Q5 opnieuw zodat het er vlak tegenaan ligt de offsetgeleider (A) en de achterrand van de verticale plank (C).

Stap 8 - Lijn de sjabloonlijnen uit met het snijpunt van het prikbord (A) Afb. Q6 en achterbord (B).

Stap 9 - Stel de freesdiepte in met behulp van de boordieptegeleider (A) Afb. Q7

Stap 10 - Klimsnede (van rechts naar links) de buitenrand van de verticale plank (Fig. Q8) om uitscheuren te verminderen.

Stap 11 - Frees langs de vingers van de sjabloon (Fig. Q9). Verwijder de planken uit de mal en testen op pasvorm.

A B Q5

中心 A Q3

Voor verbindingen die te los zitten, past u uw bovenfrees aan om een diepere snede te maken. (Meet de opening (A) Afb. Q10 in de proefsnede en stel de bovenfrees af die hoeveelheid).

Voor verbindingen die te strak zijn, past u uw bovenfrees aan om deze ondieper te maken snee.

Zodra u de juiste diepte heeft bereikt, zet u de bovenfrees vast

bitdieptegeleider op zijn plaats met een 3/8" sleutel. Als de

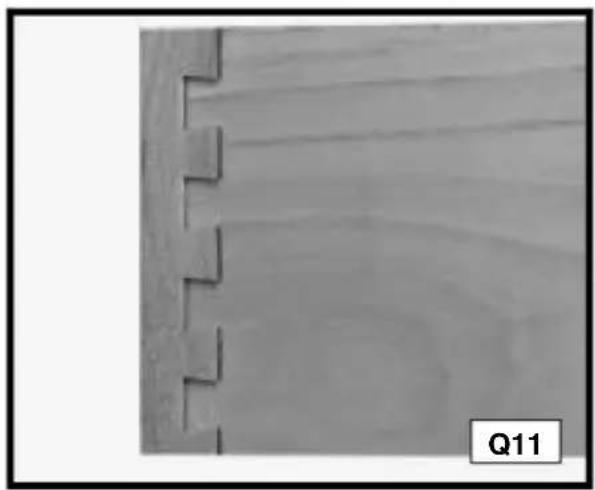

ladefront overlapt de ladezijde, plaats de lade opnieuw

sjabloon naar u toe (afb. Q11).

Als het ladefront verzonken is ten opzichte van de rand van de ladezijde (Fig.

Q12), plaats de sjabloon van u af.

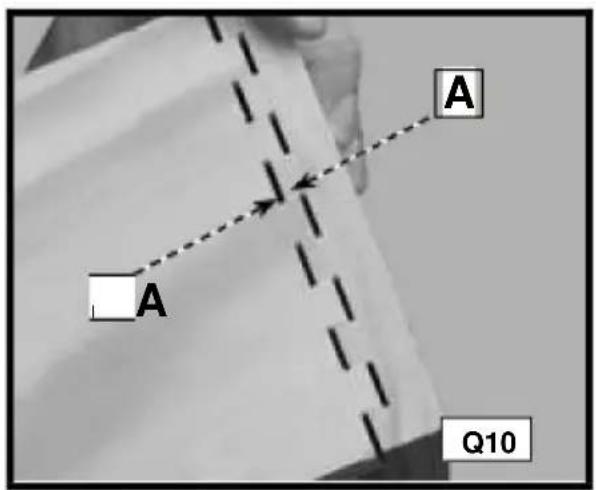

A A Q10

Om halfblinde zwaluwstaartverbindingen met sponningen (ladefront) te maken, knipt u de pinnen door voor een halfblinde verbinding nadat het ladefront is voorzien van sponningen. De De diepte van de sponning moet dieper zijn dan de diepte van de halfblinde frees gids.

OPMERKING: Knip eerst de staarten af.

Voor miniatuur-halfgordijnen gebruikt u de 28104-3 accessoireset.

Gebruik sloophout totdat je dat bent comfortabel met de mal.

ITEMS NODIG

• Halfblinde zwaluwstaartsjabloon
• 1/4*15,4*13 zwaluwstaartbit •
3/4" buitendiameter sjabloongeleider,
- sjabloongeleider borgmoer,

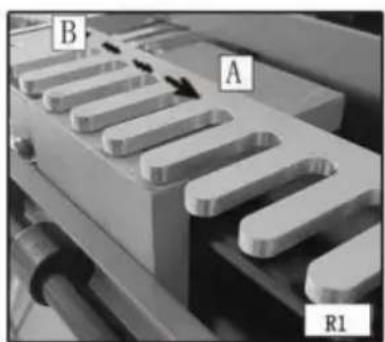

Stap 1 - Klem een sloopplank (A) Fig. R1 in de bovenste klem (horizontale montagepositie). Gebruik een dik schrootbord genoeg om te voorkomen dat het bit contact maakt met de basis (1/2" wil werk). Bevestig de sjabloon (B) bovenop het sloopbord (Afb. R1). Zorg ervoor dat de vlakheid vlak is door één hand op de houder te houden bord en gebruik de andere om de sjabloonknoppen vast te draaien.

Stap 2 - Verplaats de linker offsetgeleider helemaal naar links (Fig. R2).

Stap 3 - Plaats en klem het achterbord in de onderste klem (verticaal montagepositie) met het buitenoppervlak tegen de mal basis (Fig. R3).

Stap 4 - Maak een afstandsstuk gelijk aan de breedte van de sponning. Plaats het afstandsstuk (A) Afb. R4 tegen de linkerrand van het achterbord, beweeg de linker offsetgeleider (B) vlak tegen het afstandsstuk en zet de offsetgeleider vast.

Stap 5 - Herpositioneer het sloopbord (C) zodat het vlak tegen de offsetgeleider en de achterrand van het verticale bord ligt.

Stap 6 - Lijn de "halfblinde" sjabloonlijn (A) Afb. R5 uit met de lijn op de plek waar het sloopbord (B) en het verticale bord (C) samenkomen.

A B R4

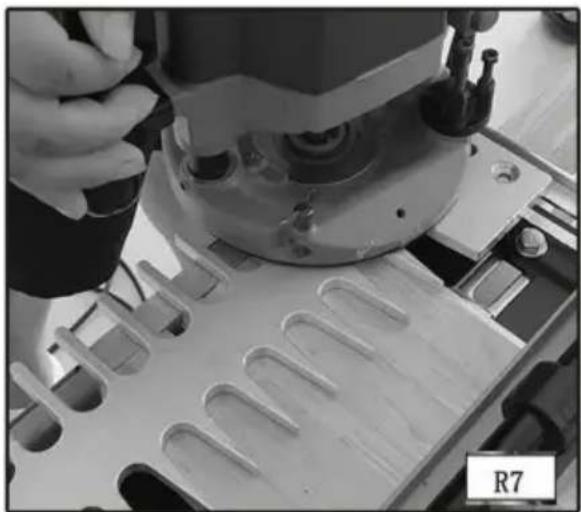

Stap 7 - Monteer de zwaluwstaartbit en sjabloongeleider op de bovenfrees en stel de freesdiepte in met behulp van de "halfblinde" bitdieptegeleider (Fig. R6).

Stap 8 - Maak een klimsnede van rechts naar links over de buitenrand van de staartplank om uitscheuren te verminderen (Fig. R7).

Stap 9 - Leid de vingers van de sjabloon van links naar rechts in en uit (Fig. R8). Verwijder de planken.

Stap 1 - Klem het prikbord in de bovenste klem (horizontaal montagepositie) met het buitenoppervlak tegen de basis van de mal.

Stap 2 - Bevestig de sjabloon bovenop het prikbord en zorg ervoor dat deze goed vastzit het is plat (Fig. R9).

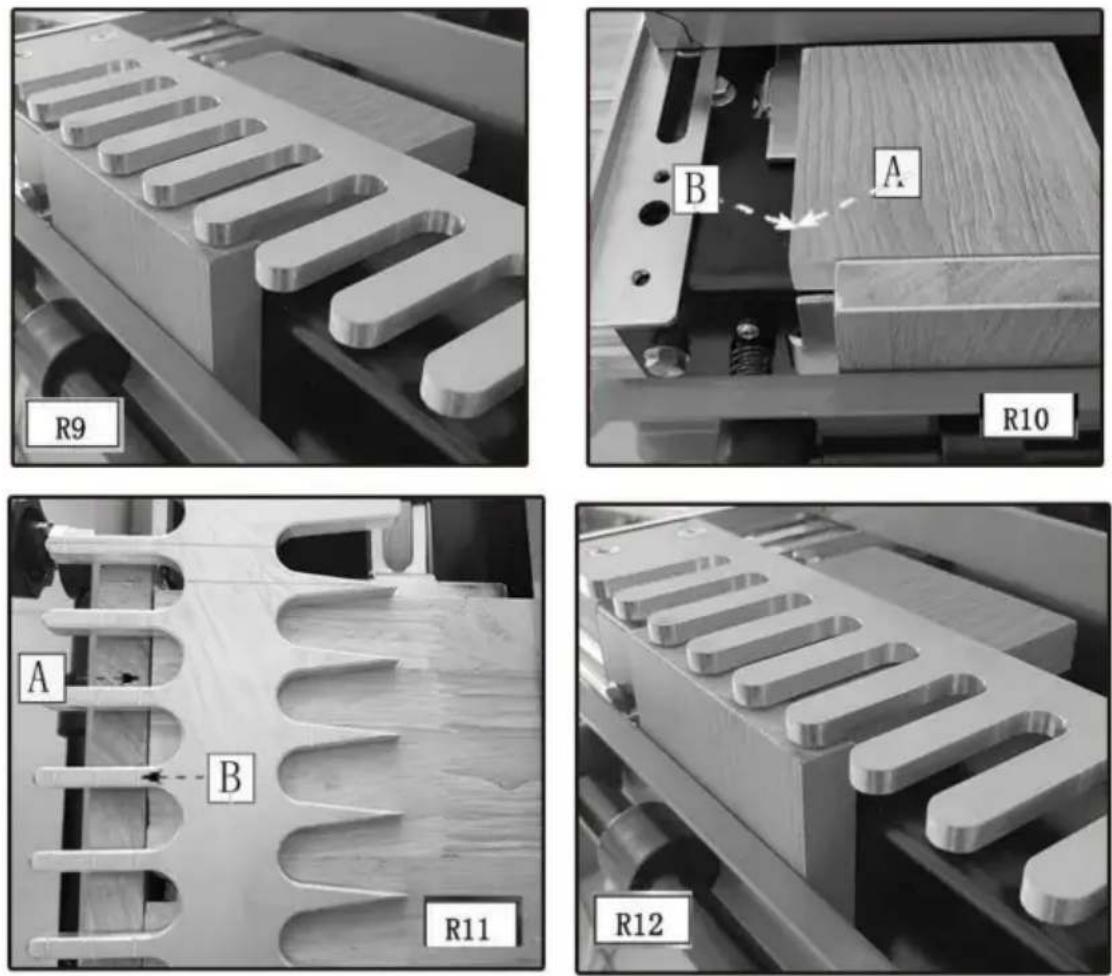

Stap 3 - Herpositioneer het prikbord (A) Afb. R10 zodat het gelijk ligt met de linker offsetgeleider (B) en de binnenrand van de sponning (A) Fig. R11 is uitgelijnd met de "halfblinde" uitlijningslijn (B). Laat het freesbit zakken de dieptegeleider en vergrendel de positie op uw router.

Stap 4 - Frees van links naar rechts in en uit de vingers van de sjabloon.

Stap 5 - Verwijder de planken uit de mal en test of ze passen.

OPMERKING: Alternatieve methode voor het uitlijnen van het prikbord - Gebruik een bord met een sponning van dezelfde breedte als de sponning op het werkstuk (R12).

MONTAGE EN PROBLEMEN OPLOSSEN

Methoden voor montage en probleemoplossing voor de voorste halfjaloezie met lip zwaluwstaart zijn hetzelfde als voor de gewone halfblinde zwaluwstaart.

BOX GEWRICHTEN

Boxverbindingen hebben rechte uitsteeksels die in elkaar grijpen en vastgehouden moeten worden samen door lijm. De grote hoeveelheid lijmoppervlak zorgt voor de stevigheid noodzakelijk voor grote projecten.

OPMERKING: Als u zwaluwstaartmal 28104 gebruikt, hebt u accessoirekit 28104 nodig om

dit gewricht. U hebt accessoire 28104-3 nodig

kit voor de miniatuur doosverbindingen.

De kokergewrichtsvingers zijn in stappen van 1 inch uit elkaar geplaatst (1/2" voor miniatuur).

ITEMS NODIG

• Via Zwaluwstaart- en Box Joint-sjabloon

• 1/2*15,4*13 zwaluwstaartbit •

3/4" buitendiameter sjabloongeleider,

- sjabloongeleider borgmoer,

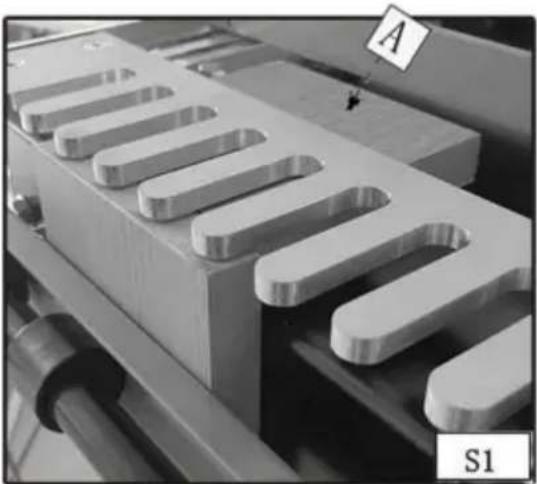

Stap 1 - Klem een sloopplank (A) Fig. S1 in de bovenste klem (horizontale montagepositie) die dezelfde dikte heeft als de tweede werkstuk.

Stap 2 - Gebruik de sleutel (A) Afb. S2 om de schroef aan de linkerkant los te draaien offsetgeleider (B). Verplaats de gids helemaal naar links.

Stap 3 - Monteer het werkstuk (A) Fig. S3 in de onderste klem (verticaal montagepositie) met het buitenoppervlak tegen de malbasis.

Stap 4 - Plaats de linker offsetgeleider (A) Afb. S4 opnieuw vlak tegen de werkstuk (B).

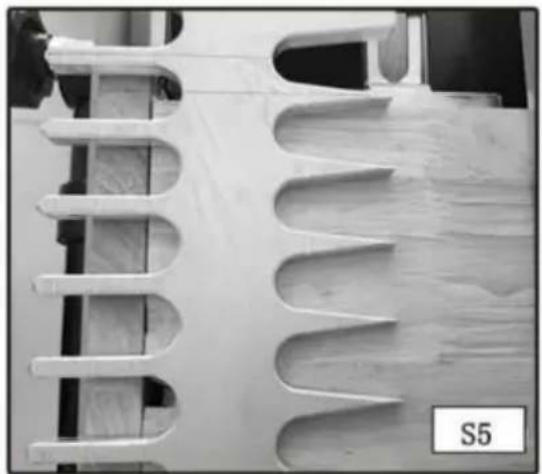

Stap 5 - Lijn de sjabloon uit met behulp van de sjabloonlijn "tails/Box". de lijn gevormd waar het schrootbord en het werkstuk samenkomen.

Stap 6 - Monteer het rechte bit en de sjabloongeleider op de bovenfrees en stel de freesdiepte in met behulp van de "tails/box" bitdieptegeleider.

Stap 7 - Frees tussen de vingers van de mal met de tempelgeleider tegen de linkerkant van de vingers, zowel naar binnen als naar buiten. Deze lichte druk naar links zal losse gewrichten helpen voorkomen.

Stap 8 - Verwijder het werkstuk uit de mal.

HET TWEEDE WERKSTUK SNIJDEN

OPMERKING: Als de dikte tussen de eerste en de tweede verschilt werkstuk, plaats het reststuk terug in de bovenste klem (horizontale montagepositie) met een andere die hetzelfde is dikte als het eerste werkstuk.

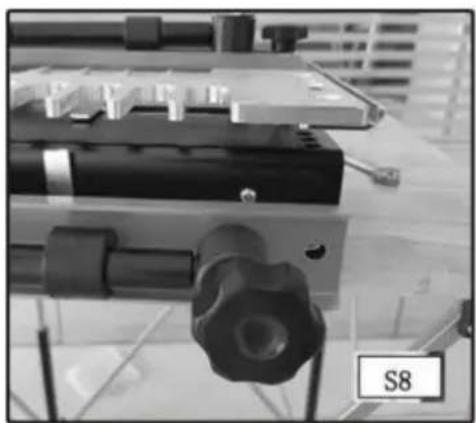

Stap 1 - Gebruik de sleutel (A) Fig. S8 om de schroef aan de rechterkant los te draaien offsetgeleider (B) Afb.S10. Verplaats de gids helemaal naar rechts.

Stap 2 - Klem de eerste plank in de onderste klem aan de rechterkant de mal, waarbij de vingers voorbij de sjabloon uitsteken (Fig. S9). Centreer de uitsteeksels van het hout tussen de vingers van de tempel.

Stap 3 - Beweeg de rechter offsetgeleider vlak tegen het werkstuk en zet hem vast met de sleutel (Fig. S10).

Stap 4 - Verwijder het eerste werkstuk.

Stap 5 - Klem het tweede werkstuk (A) Fig. S11 in de onderste klem (verticale inbouwpositie) aan de rechterkant van de mal vlak tegen zowel de sjabloon (B) als tegen de rechter offset geleider (C) met de buitenkant van de mal af gericht.

Stap 6 - Als het eerste en tweede werkstuk verschillend zijn diktes, stelt u de freesdiepte opnieuw in met behulp van de "tails/box" bitdieptegeleider.

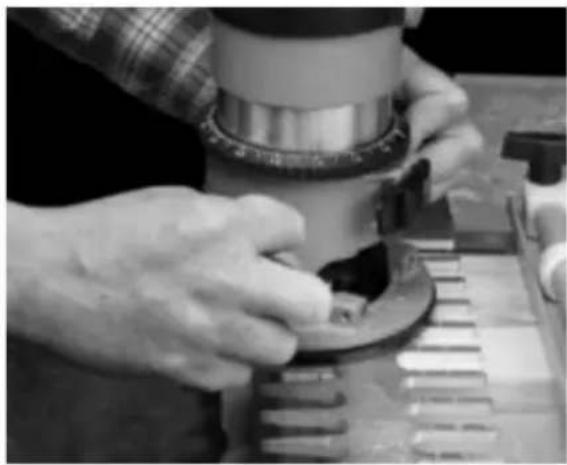

Stap 7 - Frees tussen de vingers van de mal met de tempelgeleider tegen de linkerkant van de vingers, zowel naar binnen als naar buiten. Dit licht druk naar links helpt losse gewrichten te voorkomen (Fig. S12).

Stap 8 - Verwijder het tweede werkstuk en monteer de verbinding (Fig. S13)

OPMERKING: De pasvorm (dichtheid) van de kokerverbinding kan niet worden aangepast.

Glijdende zwaluwstaarten

Glijdende zwaluwstaartverbindingen worden voornamelijk gebruikt bij de constructie van kasten, entertainmentcentra en rekken. De mallen uit de 28104-serie hebben er drie vooraf ingestelde diepten voor dadoes (1/4", 3/8" en 1/2"), maar u kunt deze handmatig stel uw freesbitdiepte in op elke instelling.

OPMERKING: Zorg ervoor dat de freesbit niet in de basis snijdt of verspringt geleidt tijdens deze snede. Alles is voorzien voor deze snede 28104-3 mallen.

Fabrikant: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

EG-REP: E-CrossStu GmbH.

Mainzer Landstr.69, 60329 Frankfurt am Main.

VK REP: YH CONSULTING LIMITED.

Geïmporteerd naar AUS: SIHAO PTY LTD.

1 ROKEVA STREETEASTWOOD NSW 2122 Australië

Geïmporteerd naar de VS: Sanven Technology Ltd.

Bekijk de installatievideo van het product
