BRUKSANVISNING 28104-3 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

Dovetail Jig

MODELL:28104-1 28104-3

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns om att noggrant kontrollera när du gör en beställning hos oss om du verkligen sparar hälften i jämförelse med de främsta varumärkena.

Se installationsvideon för produkten

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-

garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual.

Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

RIKTLINJER FÖR SÄKERHET - DEFINITIONER

Denna manual innehåller information som är viktig för dig att känna till och förstå. Denna information avser att skydda DIN SÄKERHET och FÖREBYGGANDE AV UTRUSTNINGSPROBLEM. För att hjälpa dig att känna igen detta information använder vi symbolerna till vänster. Vänligen läs manualen och uppmärksamma dessa avsnitt.

DANGER

Indikerar en överhängande farlig situation som, om inte

undvikas, kommer att resultera i dödsfall eller allvarlig skada.

WARNING

Indikerar en potentiellt farlig situation som, om inte

undvikas, kan leda till dödsfall eller allvarliga skador.

CAUTION

Indikerar en potentiellt farlig situation som, om inte

undvikas, kan resultera i mindre eller måttlig skada.

CAUTION

Används utan säkerhetsvarningssymbolen indikerar potentiellt farlig situation som, om den inte undviks, kan resultera i fastighetsskador.

VIKTIGA SÄKERHETS INSTRUKTIONER

WARNING

Läs och förstå alla instruktioner. Fel att följa alla instruktioner som anges nedan resulterar i elektriska stötar, brand och/eller allvarliga personskador

skada. SPARA DESSA INSTRUKTIONER.

WARNING

Det finns vissa applikationer som detta verktyg var för

designad. VEVOR rekommenderar starkt att detta verktyg INTE modifieras och/eller används för alla andra tillämpningar än för vilka den är designad. Om du har några frågor angående dess tillämpning. Använd INTE verktyget förrän du har skrivit VEVOR och vi har tipsat dig.

1. HÅLL ARBETSOMRÅDET RENT. Röriga ytor och bänkar inbjuder skador.

2. UNDVIK FARLIG MILJÖ. Utsätt inte elverktyg att regna. Använd inte elverktyg på fuktiga eller våta platser. Behåll området väl upplyst. Undvik kemisk eller frätande miljö. Använd inte verktyget i närvaro av brandfarliga vätskor eller gaser.

3. SKYDD MOT ELEKTRISK STÖT. Förhindra kroppskontakt med jordade ytor. Till exempel: rör, radiatorer, spisar, kylskåpsskåp.

4. HÅLL BARN BORTA. Låt inte besökare kontakta verktyg eller förlängningssladd. Alla besökare bör hållas borta från arbetsområdet.

5. FÖRVARA VERKTYG FÖR TOMNING. När de inte används ska verktyg vara förvaras på en säker, torr plats – utom räckhåll för barn.

6. Tvinga INTE VERKTYG. Det kommer att göra jobbet bättre och säkrare i takt som den var avsedd för.
7. ANVÄND RÄTT VERKTYG. Tvinga inte små verktyg eller tillbehör för att göra det jobbet med ett tungt verktyg. Använd inte verktyget för syften som inte är avsedda – till exempel – använd inte en cirkelsåg för att såga trädgrenar eller loggar.
8. Klä dig rätt. Bär inte löst sittande kläder eller smycken. Lösa kläder, snören och smycken kan fångas i rörelse delar. Gummihandskar och halkfria skor rekommenderas när du arbetar utomhus. Bär skyddande hårskydd för att innehålla långt här.
9. ANVÄND ANSI Z87.1 SKYDDSGLASÖGON. Använd skyddsglasögon eller skyddsglasögon när du använder elverktyg. Även ansikts- eller dammask om operation skapar damm. Alla personer i området där elverktyg opereras bör också bära skyddsglasögon och ansikte eller dammask.
10. MISSBRUK INTE SLAD. Bär aldrig verktyget i sladd eller dra det i det koppla från uttaget. Håll sladden från värme, olja och vass kanter. Har skadad eller sliten nätsladd och dragavlastare byts omedelbart. FÖRSÖK INTE REPARERA STRÖM SLADD.
11. SÄKERT ARBETE. Använd klämmor eller ett skruvstäd för att hålla fast arbetet. Det är säkrare än med din hand och det frigör båda händerna för att använda verktyget.
12. RÅD INTE ÖVER. Håll alltid rätt fotfäste och balans.
13. UNDERHÅLL VERKTYG MED FÖRSIKTIGHET. Håll verktygen vassa och rena för bättre och säkrare prestanda. Följ instruktionerna för smörjning och byte av tillbehör. Inspektera verktygssladdar regelbundet och om skadad, har reparerats av auktoriserad service anläggning. Inspektera förlängningssladdar regelbundet och byt ut dem skadad. Låt alla slitna, trasiga eller förlorade delar byta ut omedelbart. Håll handtagen torra, rena och fria från olja och fett.
14. KOPPLA FRÅN VERKTYG när de inte används, före service och när byta tillbehör som knivar, bits, fräsar etc.

15. BORT JUSTERINGSNYCKLAR OCH NYCKLAR. Forma vana att kontrollera att nycklar och justeringsnycklar är det togs bort från verktyget innan du slog på det.

16. UNDVIK OAVSIKTLIG START. Bär inte en ansluten

verktyg med fingret på strömbrytaren. Se till att strömbrytaren är avstängd när du ansluter den. Håll händer, kropp och kläder borta från knivar, bitar, skär, etc. när du ansluter verktyget.

1. FÖRLÄNGNINGSSLAD FÖR ANVÄNDNING UTOMHUS. När verktyget används utomhus,

använd endast förlängningssladdar märkta "Lämplig för användning med utomhusbruk vitvaror – förvara inomhus när de inte används." Om en förlängningssladd är för att användas utomhus måste den vara märkt med suffixet WA eller w enligt sladdtypbeteckningen.

1. VAR ALERT. Se upp vad du gör. Använd sunt förnuft. Do

Använd inte verktyget när du är trött eller under påverkan av medicin, alkohol eller droger.

1. KONTROLLERA SKADADE DELAR. Innan du använder verktyget ytterligare, a

skydd eller annan del som är skadad bör kontrolleras noggrant för att avgöra att den kommer att fungera korrekt och utföra det avsedda fungera. Kontrollera om rörliga delar är inriktade, binding av rörliga delar, brott på delar, montering och andra förhållanden som kan påverka dess funktion. Ett skydd eller annan del som är skadad bör repareras på rätt sätt eller bytas ut av en auktoriserad service center om inte annat anges på annat ställe i denna instruktion manuell. Låt auktoriserad service byta ut defekta brytare Centrum. Använd inte verktyget om strömbrytaren inte slår på och av det.

1. BÄR ANSI S3.19 HÖRSKYDD att skydda sig mot

eventuell hörselnedsättning.

YTTERLIGARE SÄKERHETSREGLER

WARNING

UNDERLÄTENHET ATT FÖLJA DESSA REGLER KAN RESULTAT I ALLVARLIG PERSONSKADA.

1. LÄS OCH FÖLJ ALLA SÄKERHETSINSTRUKTIONER i

1. SÄKERT ARBETE. Se till att Dovetail Fixture/Jig och arbete är

förankrade säkert för att förhindra rörelse.

1. SE TILL ATT SLADSET ÄR GRATIS och inte kommer att lägga på luren under routing operationer.

2. HÅLL HÄNDERNA FRÅN fräsen när motorn är igång för att förhindra personlig skada.

3. BEHÅLL STYRT GREP på routern när motorn startas för att motstå startmoment.

4. VAR ALERT och håll kniven fri, fri från alla främmande föremål under tiden motorn är igång.

5. SE TILL ATT MOTORN HAR STOPPAT HELT tidigare

tar bort routern från Dovetail Fixture/Jig och ställer in Dovetail Fixtur/Jigga ner mellan operationerna.

1. BORTTAG ALDRIG ROUTERMOTORN från routerbasen medan

mallguide och laxstjärtsbits är installerade. laxstjärtsbiten kanske inte passar genomgående hål i mallstyrningen.

1. DRAG DRA LÅSMUTTER FÖR MALLGUIDE SÄKERT.

2. VISST TRÄ INNEHÅLLER KONSERVERINGMEDEL SOM KAN VARA

TOXISK. Var extra försiktig för att förhindra inandning och hudkontakt när arbeta med dessa material. Begär och följ all säkerhet information tillgänglig från din materialleverantör.

RESERVDELAR

Använd endast identiska reservdelar vid service.

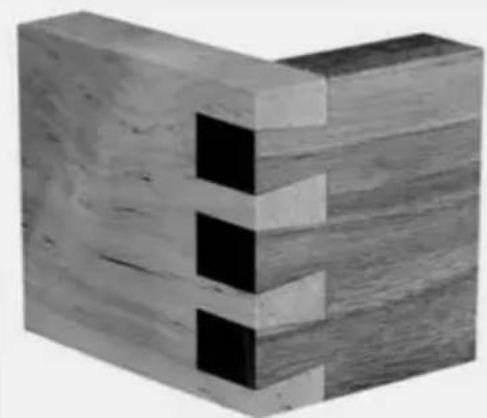

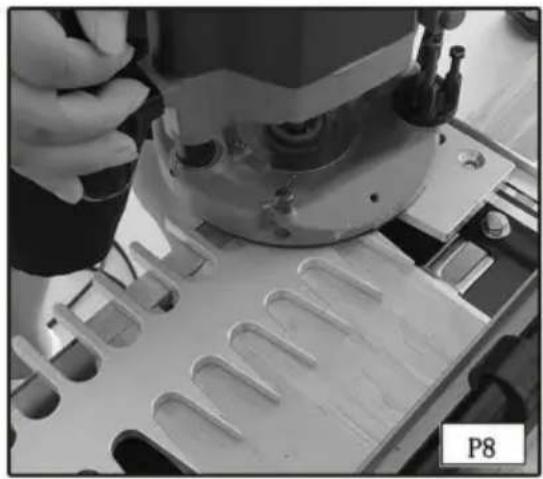

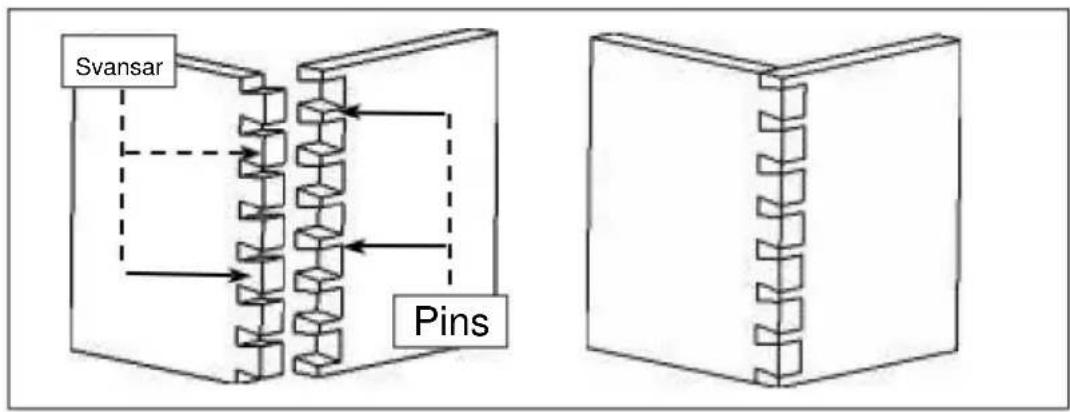

GENOM DOVETAILS

Svansar Pins

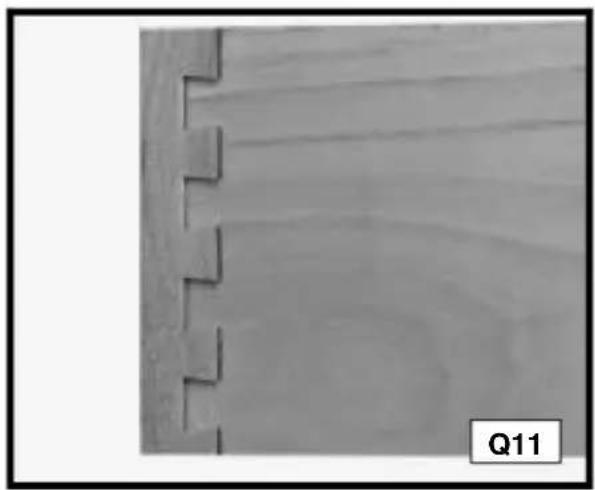

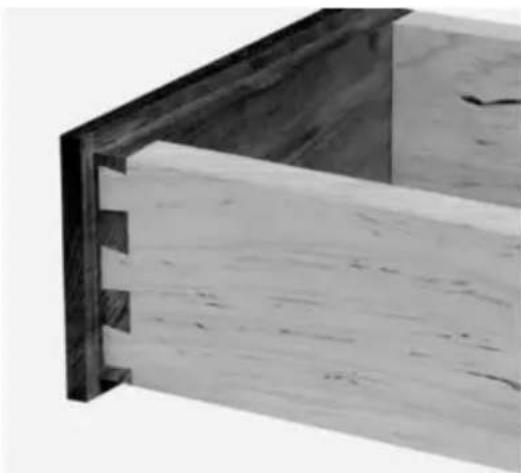

HALVBLINDA DOVESTAILS

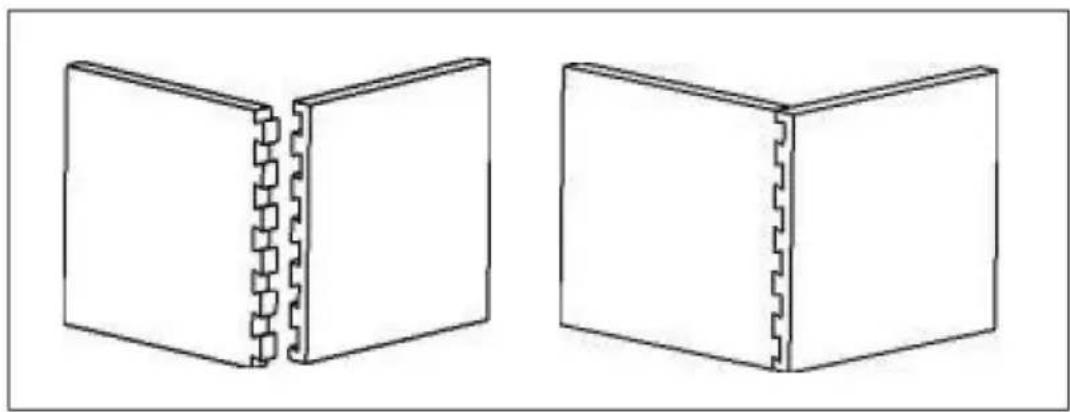

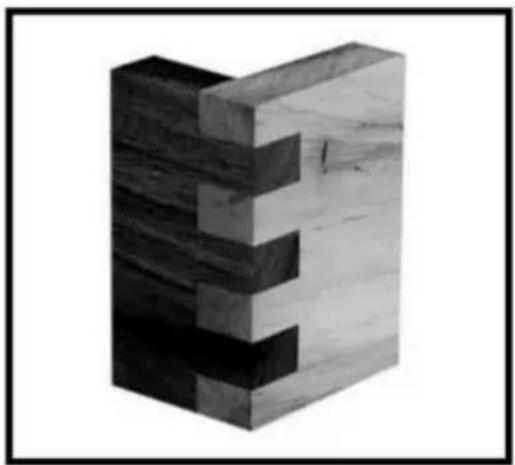

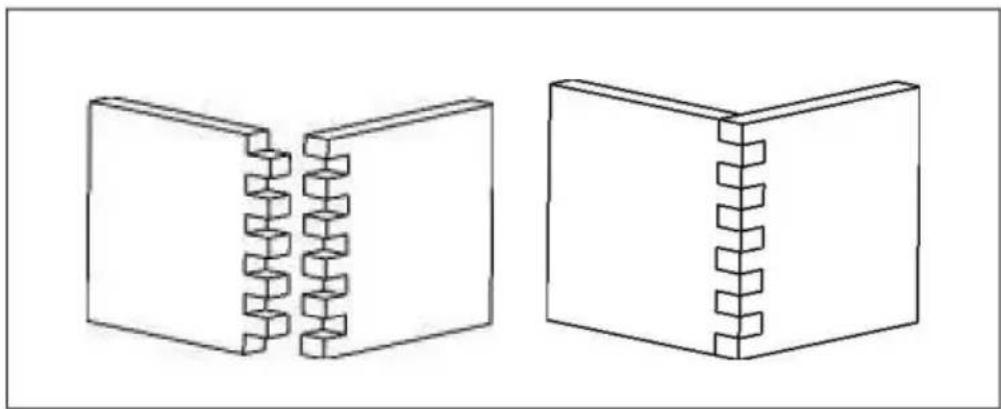

En liknande fog, som kallas en läda eller fingerfog, har raka utsprång som kallas fingrar på båda brädorna. Denna fog används på smyckeskrin och andra små lådor. Boxfogen är stark eftersom den har en stor yta för lim.

VEVOR 28104-serien laxstjärtsjigg hjälper dig att skära av dessa leder effektivt. Ett tillbehörspaket gör att du kan klippa miniatyrversioner av dessa skarvar för små presentförpackningar eller lädor med små hål på en roll-top skrivbord. 28104-serien har också förmågan att skära mer avancerat fogar (laxstjärtar som hoppar över stift, trägångjärn, änd-till-ände skarvar, olika typer av vinkelfogar och fogar med inlägg).

De specifika modellens funktioner är:

Jiggar

28104-1 Dovetail Jig - halvblind

28104-3 Deluxe laxstjärtsjigg - genomgående laxstjärt, boxfog, halvblind och glidande laxstjärt.

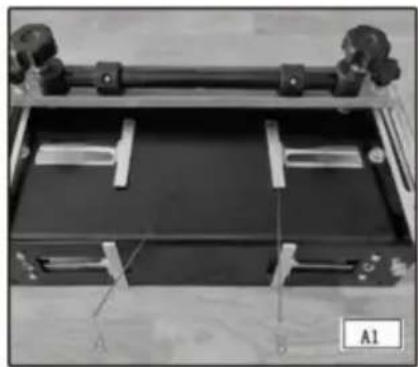

JIG ÖVERSIKT

28104-seriens laxstjärtsjiggar är utrustade med en lättmonterad, kraftig stålbas (A) Fig. A1 med ett klämsystem

designad för att hålla trä och minimera skivans glidning under sågning.

Felsökningstips (B) finns på varje sida av basen. Tre

olika bearbetade aluminiummallar (Fig. A2) kan användas på jiggen

system för att skapa alla skarvar som beskrivs i denna manual. Fingrarna på varje mall används i kombination med mallguiderna (Fig.

A3) för att styra routern i rätt rörelse. Dessutom varje mall

hjälper till att sätta in korrekt kortets inriktning och fräsdjup. Laxstjärtsbitar och raka bitar (fig. A4 och A5) används med detta jiggsystem.

1. Sockel

2. 1/2 Halvblind & lädfogmall 3. Pressplatta

3. Handtag 5. Laxstjärtsbit

4. Sexkantnyckel

5. Positioneringsbräda 8. Klämstång

6. M10 100 längt stånghandtag

7. M8 kortstångshandtag 11. M8 mellanstångshandtag 15.

Klämstångssäte 16. Fjäder

1. Stödplatta L/R 18. T-formad mutter

2. M6 20. y 8 platt pad * 10 försänkt tvärbult

3. Sockel

4. 1/2 Halvblind & lädfogmall 3. Pressplatta

5. Handtag 6. Sexkantnyckel

6. Klämstång 9. M10

100 längstångshandtag 10.

M8 kortstångshandtag 12. 1- tums laxstjärtsmall 13. y8 45-M6 pluggbult 14. 1/2 genom laxstjärtsmall 21.

Laxstjärtsborrar och raka tappborrar 22. Tre typer av axelhylsor och muttrar 23.

Positioneringsskiva

Tillbehör

MODELL:28104-3 1/2"

genom laxstjärtsmall 1 "genom * 1

laxstjärtsmall 1

1/2" halvblind mall * 1

1/2"* 10,3 1" raka tappborrar 1/2"* 1/2" * 30 * 1

raka tappborrar 1/2"* Laxstjärtsborr 1/2"* 1

13,5 7 Laxstjärtsbit * 1 15 * 12 * 1

Basgrupp 1

Pressplatta 2

Positioneringsbräda _* 1

Stödbräda 2

Klämstång 2

Vår * 4

Handtag 2

M10 längstångshandtag M8 _* 4

långstångshandtag M8 2

kortstångshandtag 2

Klämaxelsäte T-formad 4

mutter 8 4

packping M6 4

10 försänkta skruvar Positioneringsbult 4

Positioneringsskiva 2

M30 3/4" axelhylsa 1

5/8" 1,5 räfflad mutter 1

axelhylsa 1 "axelhylsa 1

1

*

1

* 1

MODELL: 28104-1

Bas 1

Pressplatta 2_*

Positioneringsbräda 1 *

Galvaniserad stödplatta 2

Spännaxel 2

Vår * 4

1/2" halvblind mall * 1

Hantera 2

M10 lång stång handtag 4

M8 lång stång handtag *2

M8 handtag med kort stång2

Klämaxelsäte * 4

T-formad mutter 4 _*

1/4 "Laxstjärtsbit 2

8 packningar 4

M6 10 försänkta skruvar 4

YTTERLIGARE VERKTYG KRÄVS

Routern som du använder med denna jigg

ymåste acceptera de medföljande VEVOR mallguiderna med jiggen. (Adaptrar och subbaser finns tillgängliga för de flesta routrar.)

ÿmåste ha en 1/2" hylsa för användning med 28104-3 jiggar. ÿmåste ha en 1/4" hylsa för användning med 28104-1 jiggar.

OBS: Medan jiggarna och tillbehörssatserna inkluderar fräsbitar och mallguider för att göra de grundläggande laxstjärtskarvarna, ytterligare fräsbitar krävs för att göra lådfogar.

MONTERINGSINSTRUKTIONER

OBS: Montera alltid din jigg på en stadig arbetsyta.

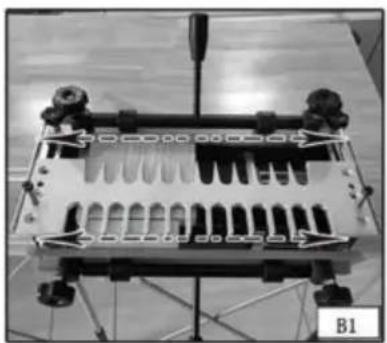

Du kan montera din jigg permanent (Fig. B1) genom att använda den förborrade hål (A) Fig B1) på varje sida av basen, eller så kan du montera basen till din arbetsyta med hjälp av klämmor (Fig. B2).

Montera ditt arbetsstycke i jiggen ordentligt. Om arbetsstycket inte är säkert, den kan skadas när den rör sig.

Jiggarna använder två monteringslägen för arbetsstycken - horisontellt och vertikal. Vissa leder kräver båda, medan andra kräver användning av en skrotbräda i horisontellt läge (övre klämma) och arbetsstycket i vertikalt läge (nedre klämman).

Placera ditt arbetsstycke korrekt från vänster till höger för att producera symmetriskt och tättslutande leder.

Avrivning från fräsen kan minskas när träskrot är placeras ordentligt mot arbetsstycket

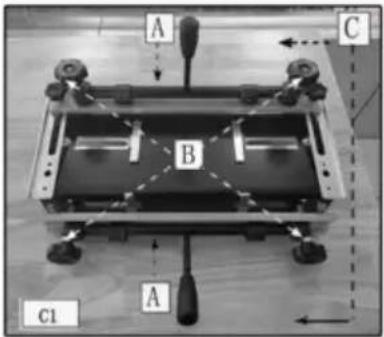

KLÄMMER

Jiggar i 28104-serien är utrustade med två kamverkande klämmor (A) Fig. C1 med knoppar (B)

För att justera för arbetsstyckets tjocklek, och spakar (C) för snabb fastspänning och frigöring av arbetsstycken.

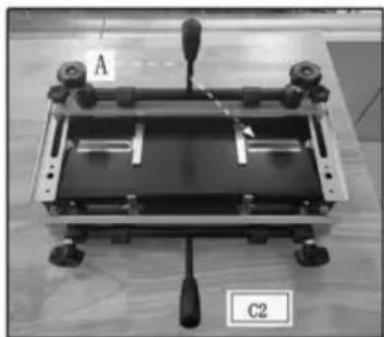

OBS: Använd en skrotbräda (A) Fig. C2 för att förhindra felinriktning (A) Fig. C3.

A B C A C1

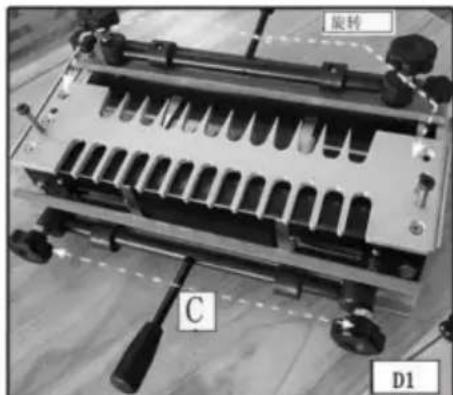

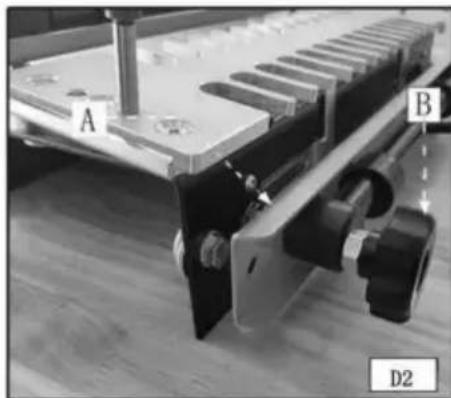

Du kan montera mallarna i två lägen på jiggen/jiggen, vilket möjliggör tillverkning av flera typer av fogar med varje mall. För att vända en mall, lossa mallrattarna (C) Fig. D1, ta bort mallen (B) från basen, rotera den 180 grader horisontellt, sätt tillbaka den på basen och dra åt mallrattarna.

旋转 C D1

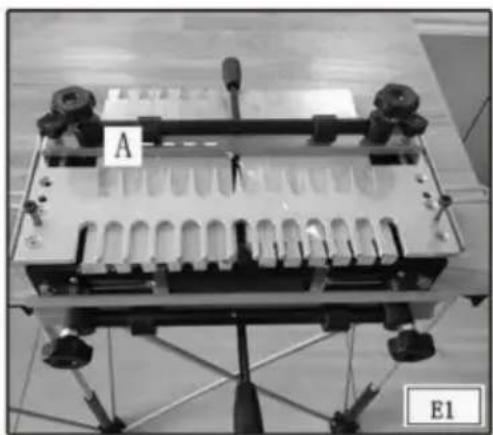

För varje typ av fog, placera trä i den övre klämman, oavsett om en arbetsstycke eller ett skrotstycke, för att ge stöd åt fräsen på mall. Du kan lägga till extra stöd genom att sätta in ett andra kort (A) Fig. E1 (av samma tjocklek) i den övre klämman för att säkerställa att mallen är parallell med basen över dess längd. Denna praxis fungerar mycket bra för smala arbetsstycken.

Du måste placera arbetsstycket korrekt för att producera attraktivt symmetriska leder. Använd förskjutningsguiderna för att konsekvent positionera arbetsstycke för optimal inriktning och symmetri.

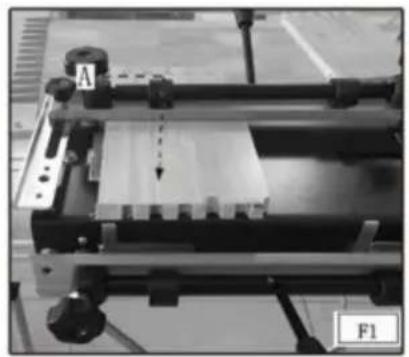

Steg 1 -Kläm fast arbetsstycket (eller distansbrädan) (A) Fig. F1 i horisontellt läge. Läget är inte kritiskt, men arbetsstycket måste inte sträcka sig utanför basens framkant.

Steg 2 - Montera mallen (Fig. F2) ovanpå det horisontella arbetsstycket. Använd positioneringsbultar för att fixera mallen och basen på plats och dra åt mallen knoppar med den andra.

Steg 3 - Lossa den vänstra offsetstyrningen (A) Fig. F3 med insexnyckeln (B) och flytta den till läget längst till vänster.

Steg 4 - Rikta in det vertikala arbetsstycket (A) Fig. F4 jämnt mot botten sidan av mallen. Centrera och klämma fast arbetsstycket mellan längst bort till vänster och det närmaste fingret till höger om mall.

Steg 5 -Flytta den vänstra offsetguiden (A) Fig. F5 till höger så att den är jämnt mot det vertikala arbetsstycket (B). Dra åt vänster offsetstyrning med skiftnyckeln (C).

Steg 6 - Lossa det horisontella arbetsstycket och skjut det framåt så att det ligger i nivå med det vertikala arbetsstycket och i jämnhöjd med vänster offset guide (Fig. F6), dra åt mallen med 4 korsbultar.

Steg 7 - Ta bort de 2 positioneringsbultarna

OBS: Mallen har tagits bort för tydlighetens skull.

Efter att ha dragit åt de 4 tvärbultarna på mallen, måste de tas bort de 2 positioneringsbultarna.

HALVNÅLAR VS. HALVSVANSAR

Traditionellt har laxstjärtar halvstift skurna i båda ändarna (Fig. G1). Halvsvansar kommer att vara lika starka, men inte lika attraktiva (Fig. G2). Om din

lederna är halvsvansar och du vill ha halvstift, flytta den vertikala brädan 1/2" antingen åt vänster eller höger och flytta sedan den horisontella brädan i enlighet med detta.

proceduren är densamma med 28104-1 miniatyrmallen, förutom att du flyttar brädorna 1/4".

Tearout är oönskad splittring av träfibrerna som uppstår när en fräsbit kommer in i, ut eller skummar kanten på trä och är vanligt för alla laxstjärtsjiggar. Tearout kan inte elimineras, men det kan minskas med införandet av ytterligare träskrot mot arbetsstycket.

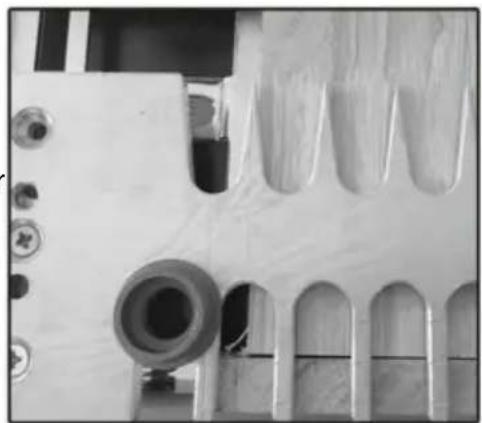

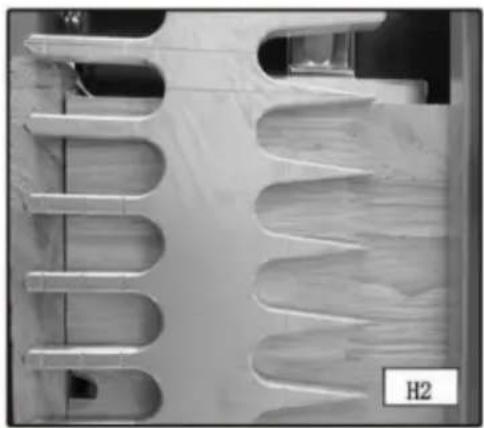

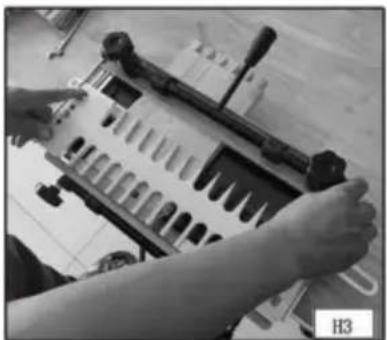

JUSTERING AV MALLAR

För korrekt funktion måste du rikta in mallarna korrekt framifrån att backa. Jiggar i 28104-serien har inriktningslinjer som hjälper dig att justera mallarna utan att mäta. Vissa mallar har en rad (fig. H1) medan andra har flera linjer att producera flera typer av leder (Fig. H2). VEVOR har skrivit ikoner på mallarna till ange vilka linjer som går med vilka leder.

Justera mallarna fram och bak tills justeringslinjen är direkt över punkten där den horisontella brädan och den vertikala brädan möts.

OBS: För att vara exakt, luta dig över mallen och titta rakt ner till rikta in linjerna (Fig. H3).

För att fogen ska produceras korrekt, lossa knopparna på båda sidorna av mallen, rikta in linjerna, håll mallen platt med en handen och dra åt knopparna med den andra (Fig. H4).

OBS: För att hjälpa till att rikta in båda ändarna av mallen när du använder en smalt arbetsstycke, montera ett extra stycke av trä (av samma tjocklek) längst till höger (A) Fig. H5.

Använd rätt mallguider som medföljer denna enhet för att styra routern mot mallfingrarna.

För att bestämma rätt styrning för en given fog, placera mallstyrningen i skåran på vänster sida av motsvarande mall. Styrningen ska ha en tät passform i skåran.

Att förbereda materialen på rätt sätt för ditt projekt är nyckeln till snygga och tättslutande fogar. Du måste kapa ditt virke i perfekt rät vinkel (Fig. L1). Skärningar som är av ens en grad kommer inte att riktas in korrekt (Fig. L2). Dessutom måste dina arbetsstycken vara plana och inte kupade.

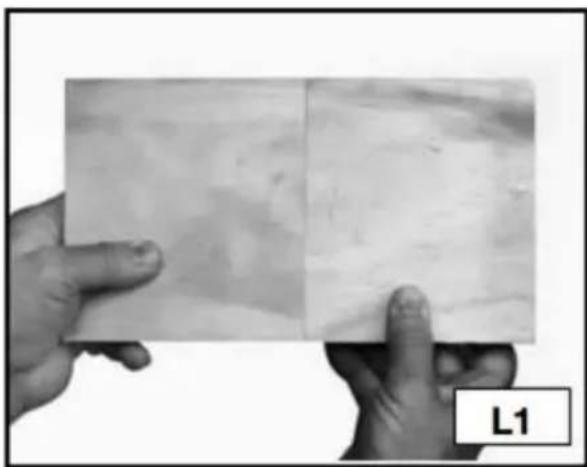

Rikta ditt trä så att ändfibrerna är sammanfogade med ändfibrerna (Fig. L3) till gör fogen stark. Använd den långa fibern (Fig. L4) i arbetsstycket kommer att resultera i en svag led.

BRÄTTJOCK

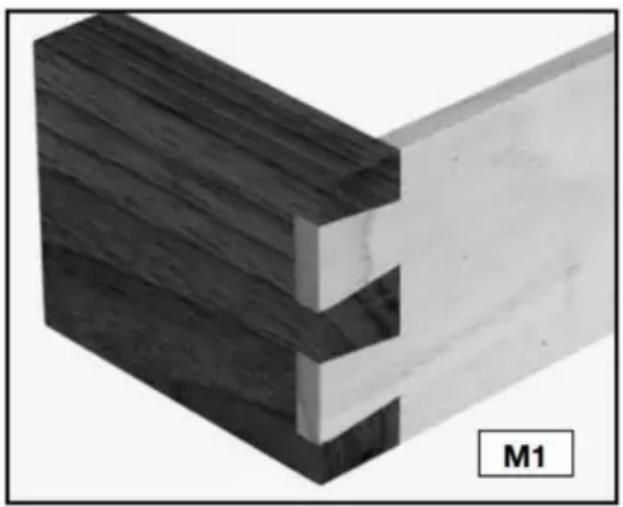

OBS: Du kan sammanfoga två arbetsstycken med olika tjocklek (Fig. M1).

Klämmorna på jiggarna i 28104-serien håller trä från 1/4" till 1-1/8" tjock. Använd följande information som en guide för att hjälpa dig bestäm tjockleken på träet för dina projekt.

Halvblinda laxstjärtar .... Standard och Miniatyr 1/2" till 1-1/8"

STYRELSELÄNGDER

28104-serien laxstjärtsjiggar kan göra skarvar upp till

12". För genomgående laxstjärtar och lädfogar, skär dina arbetsstycken till samma längd som yttermättet på ditt slutprojekt.

För att beräkna längden på den halvblinda svansbrädan, ta insidan dimensionen för det slutliga projektet och lägg till fräsen skärdjup. Om tailboard har en halvblind i båda ändar, dubbelt så stor dimension.

Längden på stiftbrädorna (lådans framsida) förblir densamma.

PROJEKT LAY OUT

Hålla reda på den yttre och inre ytan av varje arbetsstycke och hur de olika delarna parar sig med varandra är mycket viktigt.

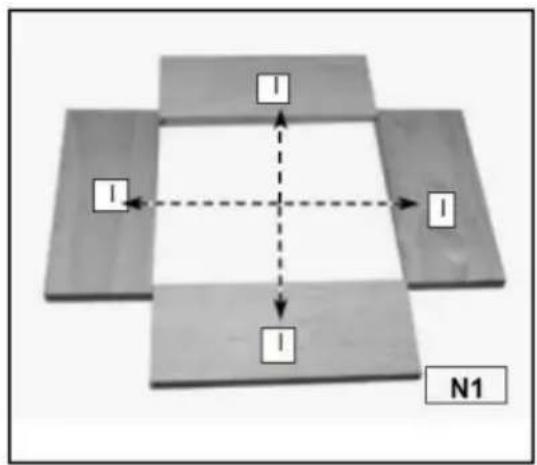

Steg 1 - Lägg ut arbetsstyckena med framsidan nedåt och märk insidorna med ett "l" (Fig. N1).

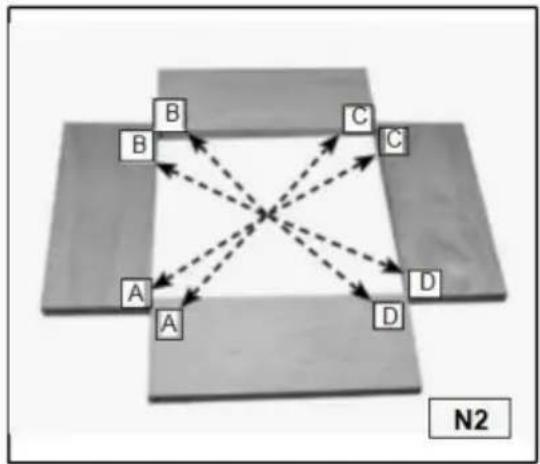

Steg 2 - Märk hörnen "A", "B", "C" och "D" (Fig. N2).

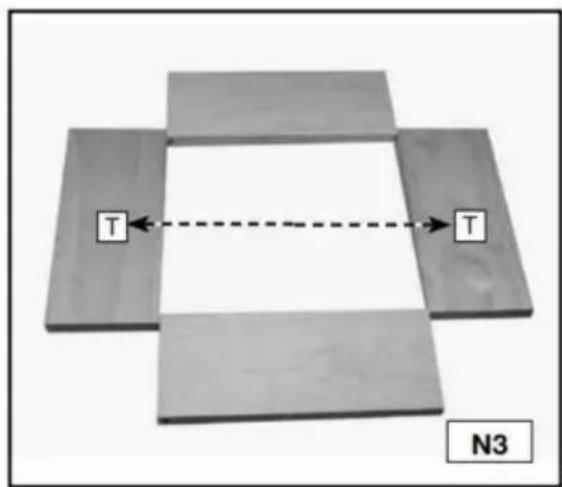

Steg 3 - Märk bakbrädorna (lådans sidor) med ett "T" (Fig. N3).

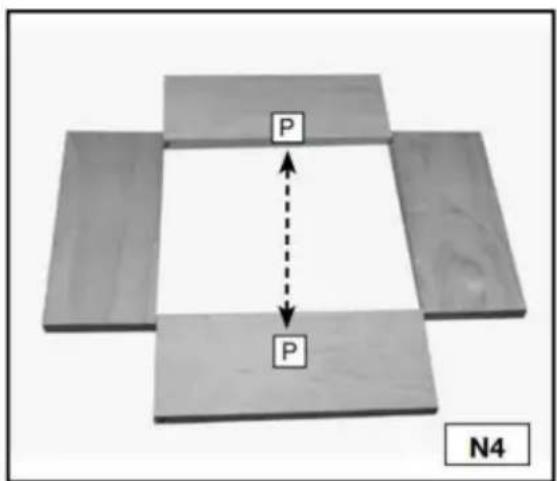

Steg 4 - Märk stiftbrädorna (lådfronter) med ett "P" (Fig. N4)

I I I N1
    linkStyle 0 stroke:#000,stroke-width:2px
    linkStyle 1 stroke:#000,stroke-width:2px
    linkStyle 2 stroke:#000,stroke-width:2px
    linkStyle 3 stroke:#000,stroke-width:2px
    linkStyle 4 stroke:#000,stroke-width:2px
    linkStyle 5 stroke:#000,stroke-width:2px
    linkStyle 6 stroke:#000,stroke-width:2px
    linkStyle 7 stroke:#000,stroke-width:2px
    linkStyle 8 stroke:#000,stroke-width:2px
    linkStyle 9 stroke:#000,stroke-width:2px
    linkStyle 10 stroke:#000,stroke-width:2px
    linkStyle 11 stroke:#000,stroke-width:2px
    linkStyle 12 stroke:#000,stroke-width:2px
    linkStyle 13 stroke:#000,stroke-width:2px
    linkStyle 14 stroke:#000,stroke-width:2px
    linkStyle 15 stroke:#000,stroke-width:2px
    linkStyle 16 stroke:#000,stroke-width:2px
    linkStyle 17 stroke:#000,stroke-width:2px
    linkStyle 18 stroke:#000,stroke-width:2px
    linkStyle 19 stroke:#000,stroke-width:2px
    linkStyle 20 stroke:#000,stroke-width:2px
    linkStyle 21 stroke:#000,stroke-width:2px
    linkStyle 22 stroke:#000,stroke-width:2px
    linkStyle 23 stroke:#000,stroke-width:2px
    linkStyle 24 stroke:#000,stroke-width:2px
    linkStyle 25 stroke:#000,stroke-width:2px
    linkStyle 26 stroke:#000,stroke-width:2px
    linkStyle 27 stroke:#000,stroke-width:2px
    linkStyle 28 stroke:#000,stroke-width:2px
    linkStyle 29 stroke:#000,stroke-width:2px
    linkStyle 30 stroke:#000,stroke-width:2px
    linkStyle 31 stroke:#000,stroke-width:2px
    linkStyle 32 stroke:#000,stroke-width:2px
    linkStyle 33 stroke:#000,stroke-width:2px
    linkStyle 34 stroke:#000,stroke-width:2px
    linkStyle 35 stroke:#000,stroke-width:2px
    linkStyle 36 stroke:#000,stroke-width:2px
    linkStyle 37 stroke:#000,stroke-width:2px
    linkStyle 38 stroke:#000,stroke-width:2px
    linkStyle 39 stroke:#000,stroke-width:2px
    linkStyle 40 stroke:#000,stroke-width:2px
    linkStyle 41 stroke:#000,stroke-width:2px
    linkStyle 42 stroke:#000,stroke-width:2px
    linkStyle 43 stroke:#000,stroke-width:2px
    linkStyle 44 stroke:#000,stroke-width:2px
    linkStyle 45 stroke:#000,stroke-width:2px
    linkStyle 46 stroke:#000,stroke-width:2px
    linkStyle 47 stroke:#000,stroke-width:2px
    linkStyle 48 stroke:#000,stroke-width:2px
    linkStyle 49 stroke:#000,stroke-width:2px
    linkStyle 50 stroke:#000,stroke-width:2px

T T N3

P P N4

LÅDOR

Tips för att göra lådor:

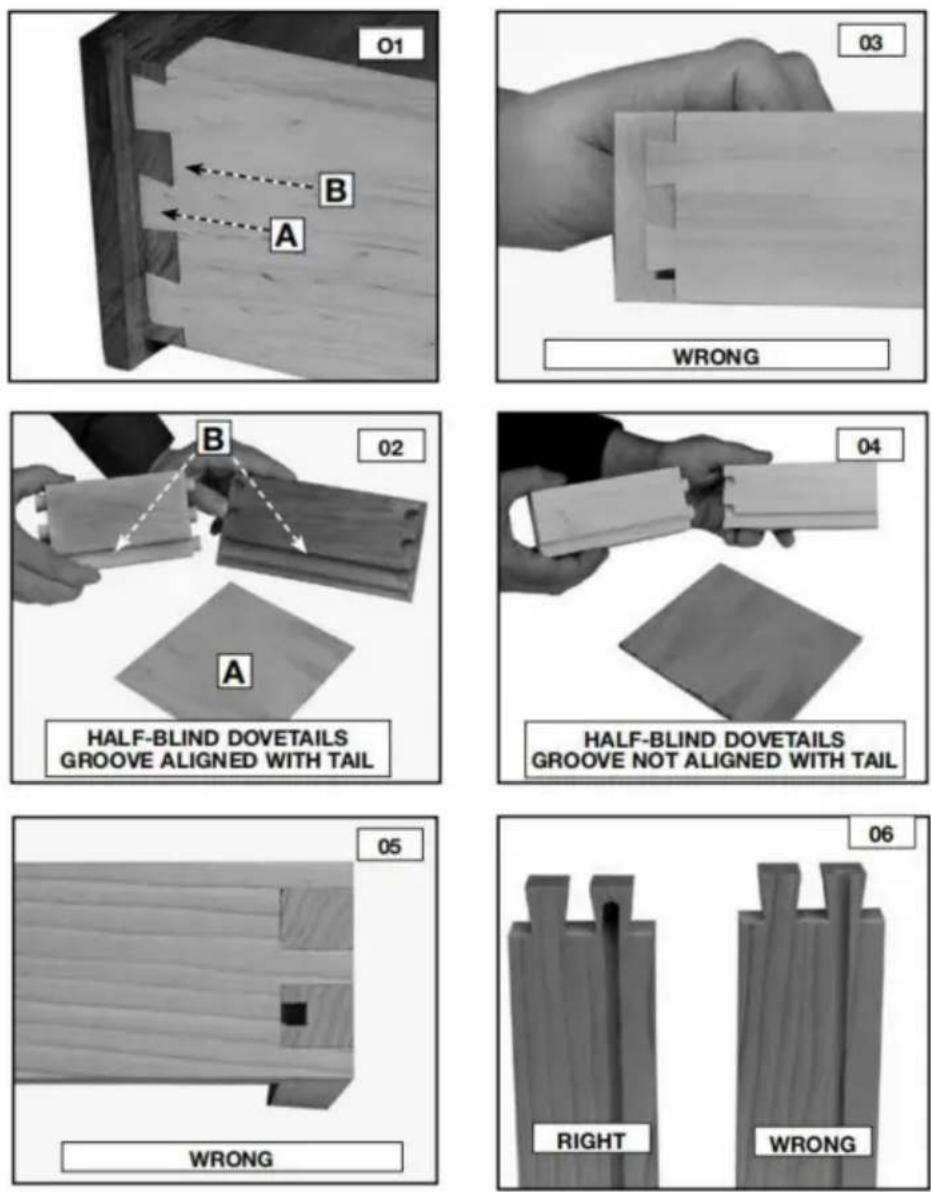

Svansar (A) Fig. O1 skärs in i lådornas sidor, medan stift (B) Fig. O1 skärs i fram- och baksidan av lådorna.

Du kan använda antingen massivt trä eller plywood för lädbotten (A) Fig. O2. Sätt in bottnarna i ett spår längs botten av framsidor och sidor. Låt lädbotten vara fritt svävande (utan

lim) för att möjliggöra säsongsmässig expansion och sammandragning.

Spåren kan gå hela vägen till ändarna av brädorna om skarvarna är halvblinda laxstjärtar. För att åstadkomma detta, placera spåret så att den går genom en av svansarna på sidan (Fig. O2). Du kommer måste stoppa spåren på genom laxstjärtar eller boxfogar innan de när änden av brädan för att förhindra att de syns (fig. O5 och O6).

GRUNDLÄGGANDE LEDNINGAR

GENOM DOVETAILS

Den genomgående laxstjärten har ett utseende som är visuellt tilltalande, särskilt i lådor och kistor.

OBS: För genomgående laxstjärtar, använd tillbehörssatsen 28104-3.

Skär både stiften och svansarna vertikalt placera. Klipp av svansarna först.

Använd två routrar (om möjligt) - en för stift och den andra för svansarna - att göra processen snabbare och enklare.

• Genom laxstjärt och boxfogmall
  • 1/2"*1 3.5 * 7° laxstjärtsbit
  • 1/2"*1 0.3 • 1" rak bit,

3/4" OD mallguide, (med laxstjärtsbit) • 5/8" OD mallguide,

(med rak bit) • Mallguide låsmutter, KLIPNING AV SVANSAR

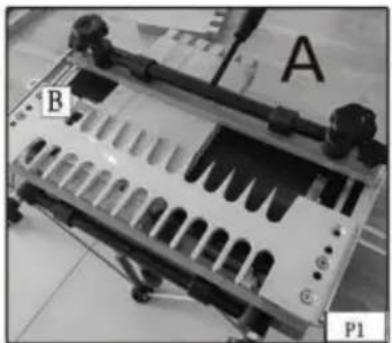

Steg 1 - Kläm fast en distansskiva (A) Fig. P1 (lika med tjockleken på din anslagstavla) i den övre klämman. Montera genomgående laxstjärtsmall (B) på basen med "svansarna" mot sidan du.

Steg 2 - Flytta offsetguiden (A) Fig. P2 längst till vänster.

Steg 3- Kläm fast bakstycket (A) Fig. P3 i den nedre klämman med brädets utsida vänd mot jiggen.

(Se avsnittet "POSITIONERING AV TRÄET" i detta manuell.)

Steg 4 - Placera tillbaka den förskjutna styrningen (A) Fig. P4 i jämnhöjd med den vertikala brädet och fäst den.

Steg 5 - Placera om skrotbrädan (A) Fig. P5 så att den ligger i jämnhöjd med den vertikala brädans bakkant (B).

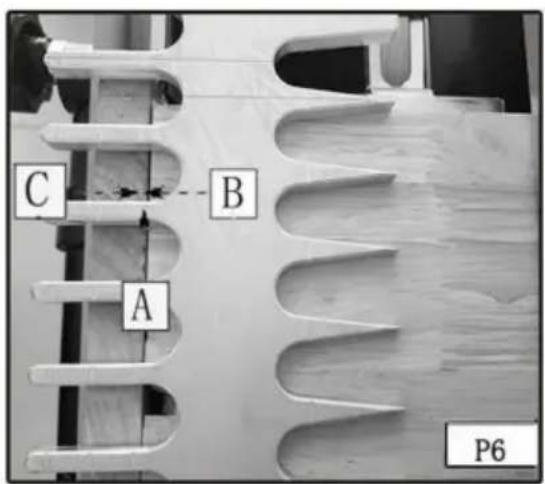

Steg 6- Rikta in mallen med hjälp av "svans/låda"-linjen (A) Fig. P6 med linjen bildad där skrotbrädan (B) och den vertikala brädan möts (C) och fäst den.

Steg 7 - Montera laxstjärtsbiten och 3/4" mallstyrningen på överfräsen och ställ in överfräsens djup.

Steg 8 - Fräsa längs mallfingrarna (Fig. P8). När skärningen är klar, ta bort den vertikala brädan.

C B A P6

OBS: Om du föredrar att dina stift sticker ut något för enklare slipning, Justera din router för ett något djupare snitt. När ditt optimala djup har uppnåtts, justera bitshöjdstyrningen med en 3/8" skiftnyckel.

Klippning av stiften

OBS: Om stiftbrädan inte har samma tjocklek som bakplattan, byt ut skrotbiten i den horisontella klämman med en skrotbräda i samma tjocklek som din bakbräda.

Steg 1- Ta bort mallen och rotera den 180 grader. Kläm fast stift i den nedre klämman, jämnt mot vänster offset styr med brädans utsida vänd bort från jiggen.

Steg 2 - Rikta in "stift"-linjen (se pilarna) Fig. P10 på mallen med linjen som bildas där skrotbrädan och stiftbrädan träffas och dra åt mallen på plats.

Steg 3- Montera den raka biten och den 5/8" skalmstyrningen på routern och ställ in överfräsens bitdjup (Fig. P11).

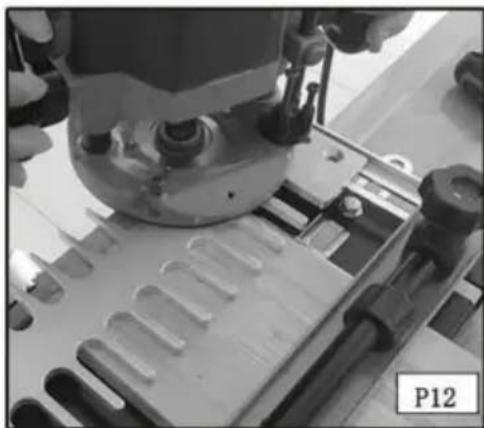

Steg 6 - Ta bort stiftbrädan och kontrollera passformen med bakstycket (Fig. P13)

För fogar som är för lösa, flytta mallen något mot dig. För skarvar som är för täta, flytta mallen lite från dig.

HALVBLINDA DOVESTAILS

Den halvblinda laxstjärten är en av de vanligaste typerna av leder och är det idealiska valet för lädkonstruktionen. I typisk halvblind läda konstruktion är fogen inte synlig framifrån och är osynlig när lådan är stängd.

OBS: För halvgardiner i miniatyr, använd tillbehörssatsen 28104-1.

Använd skrot tills du är bekväm med jigg.

Du kan skära halvblinda stift och svansar samtidigt på jiggar i 28104-serien.

Montera rätt förskjutna styrningar - svart för standard och silver för miniatyren.

Steg 1 - Kläm fast stiftet (lådans framsida) (A) Fig. Q1 i den övre klämma (horisontellt monteringsläge) med utsidan av brädan vänd jiggen.

Steg 2 - Fäst mallen (B) ovanpå anslagstavlan. Se till att planhet genom att hålla ena handen på mallen och använda den andra för att dra åt mallrattarna.

Steg 3 - Flytta den vänstra offsetguiden hela vägen till vänster.

A B Q1

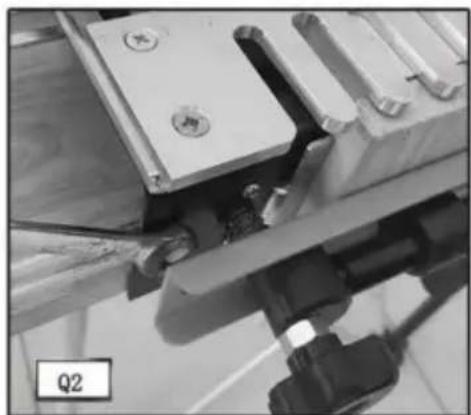

Steg 4 - Kläm fast bakstycket (lådans sida) i den nedre klämman (vertikal position) på vänster sida av basen med utsidan av brädan vänd jiggen (A) Fig. Q3.

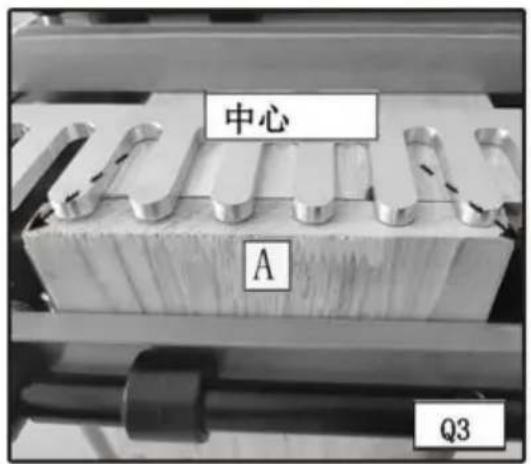

Steg 5 - Centrera brädan mellan det längsta fingret till vänster och det närmaste fingret till höger på tavlan.

Steg 6 - Flytta den vänstra offsetstyrningen (A) Fig. Q4 i jämnhöjd med vertikala skivan (B) och fäst den.

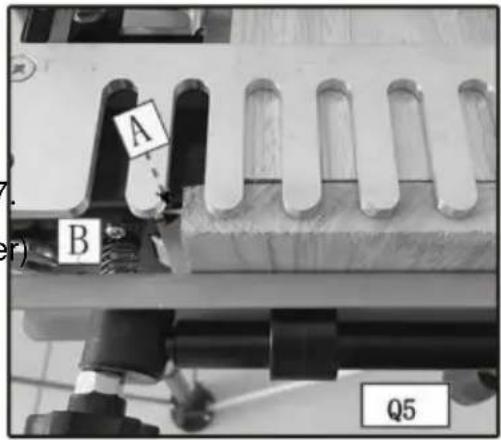

Steg 7 - Sätt tillbaka stiftet (B) Fig. Q5 så att det ligger i plan den förskjutna styrningen (A) och den bakre kanten av den vertikala skivan (C).

Steg 8 - Rikta in malllinjerna med stiftbrädans skärning

(A) Fig. Q6 och bakplatta (B).

Steg 9 - Ställ in routerns bitdjup med hjälp av bitdjupsstyrningen (A) Fig. Q7

Steg 10 - Klätterklipp (från höger till vänster) den vertikala brädans ytterkant (Fig. Q8) för att minska avbrott.

Steg 11 - Rutt längs fingrarna på mallen (Fig. Q9). Ta bort brädor från jiggen och testa för passform.

A B Q5

中心 A Q3

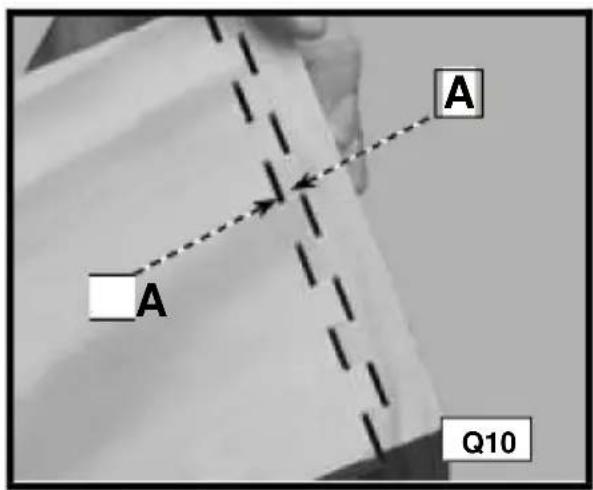

För leder som är för lösa, justera din router för att göra ett djupare snitt. (Mät gapet (A) Fig. Q10 i testsnittet och justera fräsen för det beloppet).

För leder som är för snäva, justera din router för att göra en mer grund skära.

När du har uppnått rätt djup, säkra routern bitsdjupstyrning på plats med en 3/8" skiftnyckel. Om lädfronten överlappar lådsidan, placera om mallen mot dig (Fig. Q11).

Om lådfronten är infälld från kanten på lädsidan (Fig. Q12), flytta mallen bort från dig.

A A Q10

För att producera halvblinda laxstjärtar (lådans framsida), skär stiften för en halvblind skarv efter att lädfronten rabbats. De hålets djup måste vara djupare än djupet för halvblindfräsen guide.

OBS: Klipp av svansarna först.

För halvgardiner i miniatyr, använd 28104-3 tillbehörssats.

Använd skrot tills du är bekväm med jiggen.

ARTIKLAR BEHÖVS

• Halvblind laxstjärtsmall
• 1/4*15,4*13 laxstjärtsbits • 3/4"

OD mallguide, • Mallguide läsmutter,

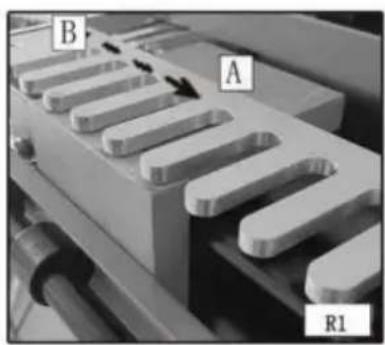

Steg 1 - Kläm fast en skrotbräda (A) Fig. R1 i den övre klämman (horisontellt monteringsläge). Använd skrotbräda som är tjock tillräckligt för att förhindra att borret kommer i kontakt med basen (1/2" kommer arbete). Fäst mallen (B) ovanpå skrotbrädan (Fig. R1). Säkerställ planheten genom att hålla en hand på bräda och använd den andra för att dra åt mallknopparna.

Steg 2 - Flytta den vänstra offsetguiden hela vägen till vänster (Fig. R2).

Steg 3 - Placera och klämma fast bakplattan i den nedre klämman (vertikal monteringsläge) med utsidan mot jiggen bas (Fig. R3).

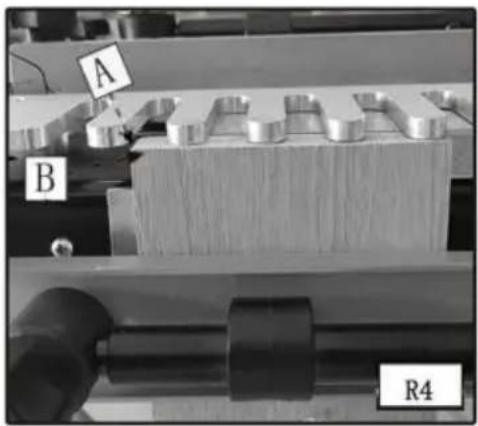

Steg 4 - Gör en distans lika med kaninens bredd. Placera distansen (A) Fig. R4 mot den vänstra kanten av bakplattan, flytta den vänstra förskjutna styrningen (B) jämnt med distansen och fäst den förskjutna styrningen.

Steg 5 - Placera om skrotbrädan (C) så att den ligger i linje med den förskjutna styrningen och bakkanten på den vertikala skivan.

Steg 6 - Rikta in den "halvblinda" malllinjen (A) Fig. R5 med linjen som bildas där skrotbrädan (B) och den vertikala skivan (C) möts.

A B R4

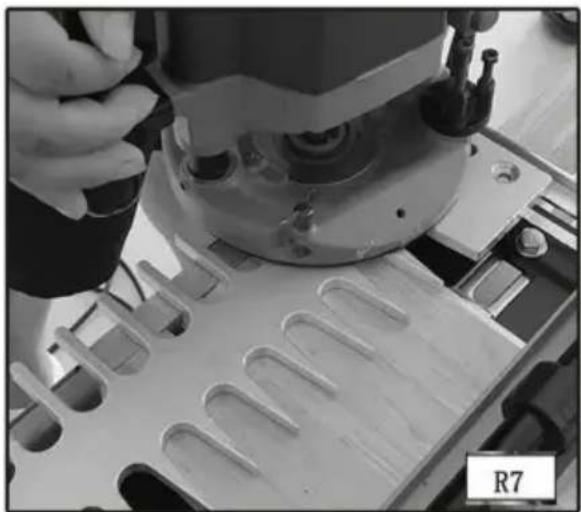

Steg 7 - Montera laxstjärtsbiten och mallstyrningen på överfräsen och ställ in överfräsens djup med hjälp av den "halvblinda" bitsdjupstyrningen (Fig. R6).

Steg 8 - Gör ett klättringssnitt från höger till vänster tvärs över den yttre kanten av svansbrädan för att minska rivningen (Fig. R7).

Steg 9 - Rulla in och ut ur mallens fingrar från vänster till höger (Fig. R8). Ta bort brädorna.

Klippning av stiften

Steg 1 - Kläm fast stiftet i den övre klämman (horisontell monteringsläge) med utsidan mot jiggens bas.

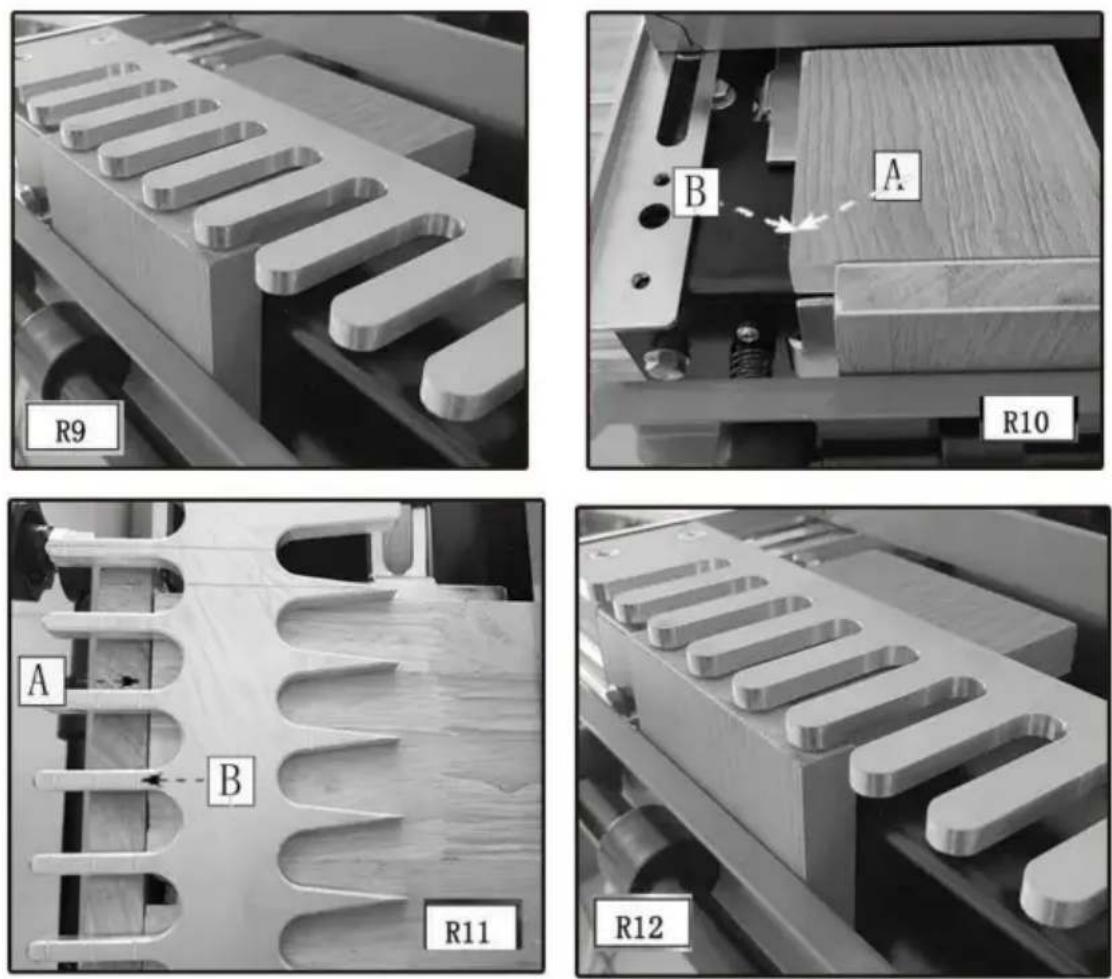

Steg 2 - Säkra mallen ovanpå anslagstavlan och se till att den är platt (Fig. R9).

Steg 3 - Placera om stiftkortet (A) Fig. R10 så att det ligger i nivå med vänster offset styrning (B) och den inre kanten av rabben (A) Fig. R11 är i linje med den "halvblinda" inriktningslinjen (B). Sänk ner routerbiten på djupguiden och lås positionen på din router.

Steg 4 - Rulla in och ut ur mallens fingrar från vänster till höger.

Steg 5 - Ta bort brädorna från jiggen och testa för passform.

OBS: Alternativ metod för att rikta in stiftet - Använd en bräda med en rapp med samma bredd som rännan på arbetsstycket (R12).

Montering och felsökningsmetoder för den läppförsedda främre halvgardinen laxstjärt är samma som för den vanliga halvblinda laxstjärten.

LÅDASKOGAR

Boxfogar har raka utsprång som läser ihop och måste hållas ihop med lim. Den stora mängden limyta ger styrkan nödvändigt för stora projekt.

OBS: Om du använder laxstjärtsjiggen 28104 behöver du tillbehörssatsen 28104 för att göra denna fog. Du behöver tillbehöret 28104-3 kit för miniatyrboxskarvarna.

Fingrarna på lådleden är åtskilda i steg om 1" (1/2" för miniatyr).

ARTIKLAR BEHÖVS

• Genom laxstjärt och boxfogmall
  • 1/2*15,4*13 laxstjärtsbits • 3/4"

OD mallguide, • Mallguide låsmutter,

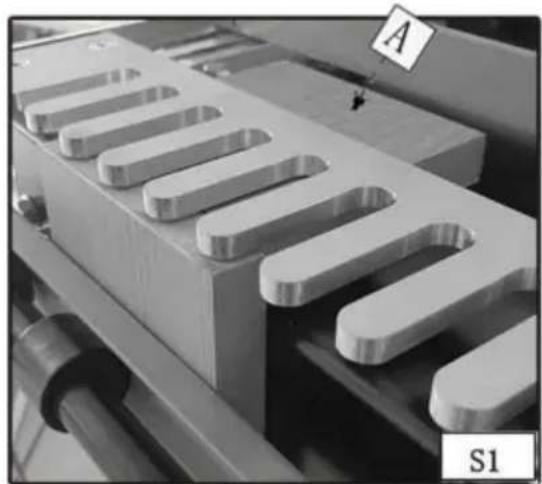

Steg 1 - Kläm fast en skrotbräda (A) Fig. S1 i den övre klämman (horisontellt monteringsläge) som är samma tjocklek som andra arbetsstycket.

Steg 2 - Använd skiftnyckeln (A) Fig. S2 för att lossa skruven till vänster offsetstyrning (B). Flytta guiden längst till vänster.

Steg 3 - Montera arbetsstycket (A) Fig. S3 i den nedre klämman (vertikal monteringsläge) med utsidan mot jiggbasen.

Steg 4 - Flytta tillbaka den vänstra förskjutna styrningen (A) Fig. S4 i jämnhöjd med arbetsstycke (B).

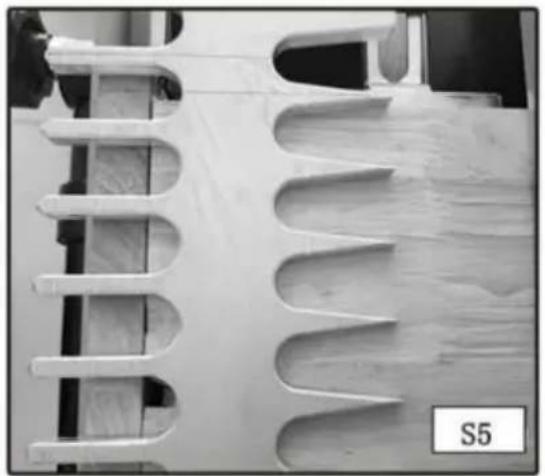

Steg 5 - Rikta in mallen med hjälp av malllinjen "tails/Box". linjen som bildas där skrotbrädan och arbetsstycket möts.

Steg 6 - Montera den raka biten och mallstyrningen på fräsen och ställ in överfräsens bitdjup med hjälp av "tails/box" bitdjupsguiden.

Steg 7 - Rulla mellan jiggens fingrar med tinningstyrningen mot vänster sida av fingrarna, både in och ut. Detta lätta tryck åt vänster hjälper till att förhindra lösa leder.

Steg 8 - Ta bort arbetsstycket från jiggen.

KLIPPNING AV DEN ANDRA ARBETSDELEN

OBS: Om tjockleken är olika mellan den första och den andra arbetsstycke, byt ut skrotstycket i den övre klämman (horisontellt monteringsläge) med en annan som är densamma tjocklek som det första arbetsstycket.

Steg 1 - Använd skiftnyckeln (A) Fig. S8 för att lossa skruven till höger offsetstyrning (B) Fig.S10. Flytta guiden längst till höger.

Steg 2 - Kläm fast den första brädan i den nedre klämman på höger sida av jiggen med fingrarna som sticker ut förbi mallen (Fig. S9). Centrera träets utsprång mellan de tinningens fingrar.

Steg 3 - Flytta den högra förskjutna styrningen jämnt med arbetsstycket och säkra den med skiftnyckeln (Fig. S10).

Steg 4 - Ta bort det första arbetsstycket.

Steg 5 - Spänn fast det andra arbetsstycket (A) Fig. S11 i den nedre klämman (vertikalt monteringsläge) på jiggens högra sida mot både mallen (B) och mot höger offset styrning (C) med utsidan vänd bort från jiggen.

Steg 6 - Om de första och andra arbetsstyckena är olika tjocklek, återställ överfräsens bitsdjup med hjälp av "tails/box"-bitsdjupguiden.

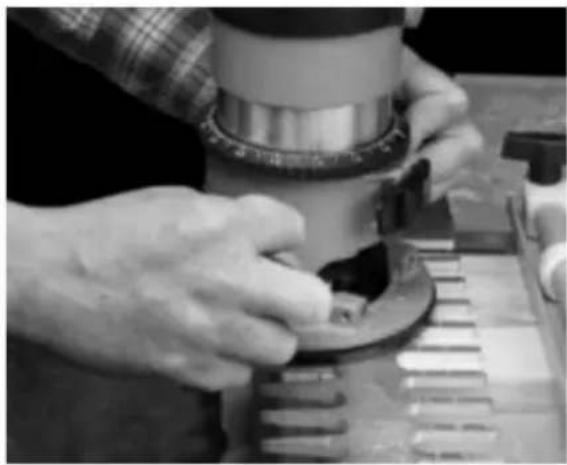

Steg 7 - Rulla mellan jiggens fingrar med tinningstyrningen mot vänster sida av fingrarna, både in och ut. Detta ljus tryck åt vänster hjälper till att förhindra lösa leder (Fig. S12).

Steg 8 - Ta bort det andra arbetsstycket och montera fogen (Fig. S13)

OBSERVERA: Lådans passform (täthet) kan inte justeras. GLÄDANDE LUFTSVANSAR

Glidande laxstjärtar används främst vid konstruktion av skåp, nöjescentra och hyllor. Jiggar i 28104-serien har tre

förinställda djup för dadoes (1/4", 3/8" och 1/2"), men du kan manuellt ställ in routerns bitdjup till valfri inställning.

OBS: Se till att fräsen inte skär in i basen eller förskjuts guider under detta snitt. Allt tillhandahålls för detta snitt 28104-3 jiggar.

Tillverkare: Shanghaimuxinmuyeyouxiangongsi

Adress: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

EC REP: E-CrossStu GmbH.

Mainzer Landstr.69, 60329 Frankfurt am Main.

Se installationsvideon för produkten

Teknisk support och e-garanticertifikat
