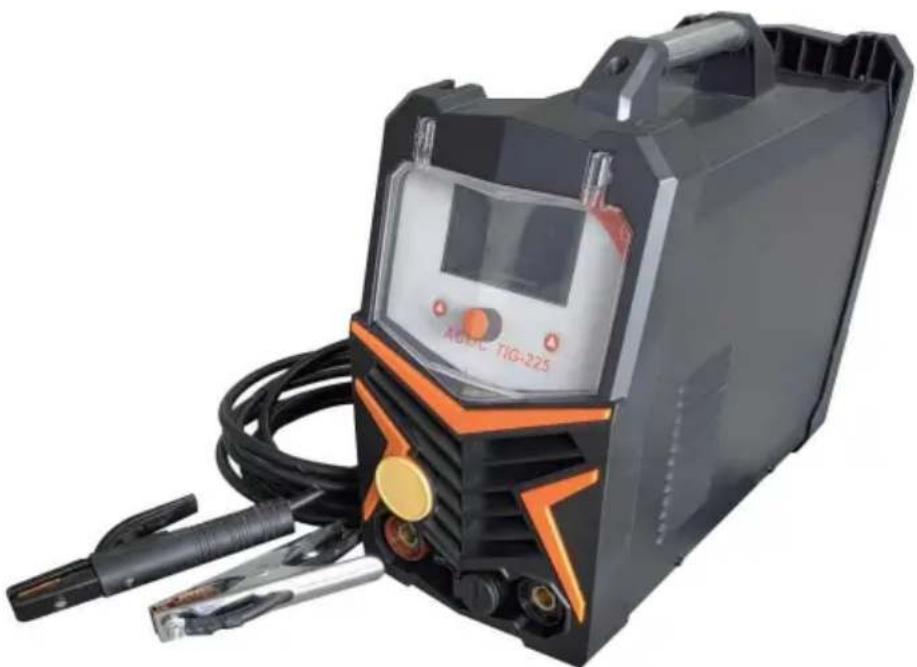

TIG Welder

Model: ACDC TIG-225

Let op: De productfoto is ter referentie, de werkelijke details zijn doorslaggevend.

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op:

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologische of software-updates voor ons product zijn.

	Waarschuwing: om het risico op letsel te verkleinen, moet de gebruiker de gebruiksaanwijzing zorgvuldig lezen.
	CORRECTE VERWIJDERING voor Display Ditproduct is onderworpen aan de bepalingen van de Europese richtlijn 2012/19/EU. De symbol met een doorgestreepte afvalbak geeft aan dat het product gescheiden afvalinzameling vereist in de Europese Unie. Dit geldt voor het product en alle accessoires die met dit symbool zijn gemarkeerd. Producten die als zodanig zijn gemarkeerd, mogen nietmogen met het normale huisvuil worden weggegooid, maar moeten naar een inzamelpunt voor recycling van elektrische en elektronische apparaten worden gebracht.
	Compliance is een EG-veiligheidscertificering.

De ACDCTIG-225 biedt een handige methode voor het uitvoeren van "stick"-lassen van koolstofstaal. Inverter technologie biedt de mogelijkheid om dun of dik staal met precisie en gemak te lassen. bij het toevoegen

de optionele lift TGitoorts (niet inbegrepen), gasregelaar en een cilinder met beschermgas, de ACDC TIG-225 wordt TIG-lasser.

SPECIFICATIES

uitgangsstroom Bereik:	Ingangsstroom	Ingangsspanning	BeoordeeldWerkcyclus	Diameter staaf Materiaal staaf
MMA 110V40-140A220V 40~200A	ik1_max 50A (110V) en ik138,7A (110V)	110V of 220V	20%@110V140A220V200A	1/16~6/311,6~5,0 mm	E6010 E6011E6013 E7014E7018Sroestvrij staal
TIG 110V10-160A220V 10~225A		ik1_maximaal 39A (220V) ik1 effectief 30,1A (220V)	110V of 220V 110V160A	20%@220V225A	1/16~5/321,6~4,0 mm

WERKCYCLUS

De nominale inschakelduur heeft betrekking op de hoeveelheid laswerk die binnen een bepaalde tijd kan worden verricht.

De ACDCTIG-225 heeft een duty cycle van 60% bij 195A. Het is het makkelijkst om uw lastijd te bekijken in blokken van 10 minuten en de duty cycle is een percentage van die 10 minuten. Als u last op 195A met een duty cycle van 60%

cle , binnen een tijdsblok van 10 minuten kunt u 6 minuten lassen met 4 minuten koeling voor de lasser. Als de lasser automatisch uitschakelt, blijft duty cycle is oververhitte , de ventilator echter draaien om de

componenten overschreden. wanneer een veilige temperatuur is bereikt, is de lasuitgang wider lasser schakelt automatisch de ingeschakeld. Om de duty cycle te verhogen, kunt u de ampère-uitgangsregeling verlagen.

LEES EN BEGRIJP ALLE INSTRUCTIES EN VOORZORGSMAATREGELEN VOORDAT U VERDERGAAT.

Deze unit geeft een krachtige hoge spanning en extreme hitte af die ernstige brandwonden, verminking, elektrische schokken en de dood kunnen veroorzaken. VEVOR is niet aansprakelijk voor de gevolgen van opzettelijk of onopzettelijk verkeerd gebruik van dit product.

VEILIGHEIDSINFORMATIE

De volgende uitleg wordt in de handleiding bij dit product gegeven: , op de etikettering en op alle andere verstrekte informatie

DANGER

GEVAAR geeft een gevaarlijke situatie aan die , indien niet vermeden, zal resulteren in de dood of ernstig letsel .

WARNING

WAARSCHUWING geeft een gevaarlijke situatie aan die , indien niet vermeden kan leiden tot de dood of ernstig letsel.

CAUTION

LET OP AAN Wordt samen met het veiligheidswaarschuwingssymbool gebruikt en geeft een gevaarlijke situatie aan , indien niet vermeden, zou kunnen resuiteren die kan leiden tot licht of matig letsel.

NOTICE

NOT GE wordt gebruikt voor praktijken die geen verband houden met persoonlijk letsel.

A LEES INSTRUCTIES

Lees deze handleiding zorgvuldig door en zorg dat u deze begrijpt voordat u het lasapparaat gebruikt. Bewaar de handleiding voor toekomstig gebruik.

DANGER ELEKTRISCHE SCHOK KAN DODELIJK ZIJN!

- Onjuist gebruik van een elektrisch lasapparaat kan leiden tot elektrische schokken, letsel en de dood! Lees alle voorzorgsmaatregelen die in de handleiding van het lasapparaat staan beschreven om de kans op elektrische schokken te verkleinen.

Koppel het lasapparaat los van de stroomvoorziening voordat u het monteert, demonteert of onderhoudt. fakkel, contacttip en bij het installeren of verwijderen van sproeiers.

- Draag altijd droge, beschermende kleding en leren lashandschoenen en geïsoleerd schoeisel. Geschikte kleding van duurzaam, vlamvertragend materiaal om uw huid te beschermen.

Als er andere personen of huisdieren in de buurt zijn van de lasruimte, kurzgebruik lasschermen om omstanders te beschermen er vonken ontstaan.

- Gebruik de lasser altijd in een schone, droge, goed geventileerde ruimte. Gebruik de lasser niet in regenachtige of slecht midden, nat, geventileerde ruimtes.

- De elektrode en werk- (of aardings-) circuits zijn elektrisch "heet" wanneer de lasser aan staat. Laat deze "hete" onderdelen niet in contact komen met uw blote huid of natte kleding.

- Scheid uzelf van het lascircuit door isolatiematten te gebruiken om contact met de lasstroom te voorkomen. werkoppervlak.

- Zorg ervoor dat het werkstuk goed wordt ondersteund en geaard voordat u met een elektrische installatie begint. lasbewerking.

- Bevestig de aardklem altijd aan het te lassen stuk en zo dicht mogelijk bij het lasgebied. mogelijk. Dit geeft de minste weerstand en de beste las.

- Bij elektrisch lassen ontstaan vonken die met hoge snelheid over grote afstanden kunnen worden afgevoerd, waardoor ontvlambare of exploderende dampen en materialen kunnen ontbranden.

- Gebruik het elektrische booglasapparaat niet in ruimtes waar ontvlambare of explosieve dampen aanwezig zijn.

- Niet gebruiken in de buurt van brandbare oppervlakken. Verwijder alle brandbare items binnen 35 voet van de lasgebied.

- Zorg dat u altijd een brandblusser bij de hand hebt tijdens het lassen. - Gebruik

lasdekens om geverfde en/of brandbare oppervlakken te beschermen, zoals rubberen tochtstrips, motoren, enz. dashboards

- Zorg ervoor dat de voeding de juiste bedrading heeft om het stroomverbruik aan te kunnen.

WARNING ELEKTROMAGNETISCHE VELDEN KUNNEN EEN GEVAAR VOOR DE GEZONDHEID VORMEN!

- Het elektromagnetische veld dat wordt gegenereerd tijdens booglassen kan interfereren met verschillende elektrische en elektronische apparaten, zoals pacemakers. Iedereen die dergelijke apparaten gebruikt, moet Raadpleeg uw arts voordat u elektrisch gaat lassen.

Blootstelling aan elektromagnetische velden tijdens het lassen kan andere gezondheidseffecten hebben die niet bekend zijn bekend.

WARNING BOOGSTRALEN KUNNEN BRANDEN!

• Boogstralen produceren intense ultraviolette straling die de blootgestelde huid kan verbranden en oogletsel kan veroorzaken. schade. Gebruik een schild met het juiste filter (minimaal #1 1) om uw ogen te beschermen tegen vonken en de stralen van de boog bij het lassen of bij het observeren van open booglassen (zie ANsl Z49.1 en Z87.1 voor veiligheidsnormen).
• Draag geschikte kleding van duurzaam, vlamvertragend materiaal om uw huid te beschermen.
  Als er andere personen of huisdieren in de buurt van het laswerk aanwezig zijn, gebruik dan lasschermen om omstanders te beschermen. van vonken en boogstralen.

WARNING DAMPEN EN LASGASSEN KUNNEN EEN GEVAAR VOOR DE GEZONDHEID VORMEN!

• Dampen en gassen die vrijkomen tijdens het lassen zijn gevaarlijk. Adem geen dampen in die vrijkomen tijdens het lassen. Draag een door OSHA goedgekeurd ademhalingstoestel tijdens het lassen.
• Werk altijd in een goed geventileerde ruimte.
• Las nooit gecoate materialen, waaronder maar niet beperkt tot: gecadmeerd, gegalvaniseerd,

leiding

A CAUTION Basis van verf.HEET METAAL EN GEREEDSCHAP ZULLEN BRANDEN!

• Bij elektrisch lassen worden metaal en gereedschappen verhit tot temperaturen die ernstige brandwonden kunnen veroorzaken!
• Gebruik beschermendelitebestendige handschoenen en kleding bij het lassen met Eastwood of een ander type lasapparaat uitrusting. Raak nooit een afgekoeld gelast werkoppervlak aan.branderpunt of mondstuk totdat ze volledig zijn

CAUTION VLIEGENDE METAALSPANNERS KUNNEN LETSEL VEROORZAKEN!

• Slijpen en schuren zal metaalspanen, stof, puin en vonken met hoge snelheid uitstoten. Draag een goedgekeurde veiligheidsbril om oogletsel te voorkomen. - Draag een door OSHA goedgekeurde
  ademhalingsbescherming tijdens het slijpen of schuren.
• Lees alle handleidingen die bij de specifieke slijpmachines, schuurmachines of andere elektrische gereedschappen zijn geleverd voordat u ze gebruikt, en na het lasproces. Wees op de hoogte van alle veiligheidswaarschuwingen voor elektrisch gereedschap.

VEREISTE ITEMS

Voordat u de TIG/MMA 205 ST CK WELDER gaat gebruiken | Zorg ervoor dat u het volgende heeft:

• Een goed geaarde 1-fase 1 10/220 volt AC, 50/60 Hz, 50 A stroomonderbreker.
  LET OP: het apparaat moet geaard zijn om goed en veilig te kunnen werken!
• Een schone, veilig, goed verlicht, droge en goed geventileerde werkruimte.

• Een niet-ontvlambaar shirt met lange mouwen of een lasjas - Robuuste
  lashandschoenen

• Automatisch verduisterende lashelm voor oogbescherming tijdens laswerkzaamheden. Let op: MOET een #1 1 Hetzelfde of donkerder.

• Speciale lasborstels van roestvrij staal voor elk te lassen materiaal.

INHOUD

Haal alle onderdelen uit de doos. Vergelijk ze met de onderstaande lijst om er zeker van te zijn dat de unit compleet is.

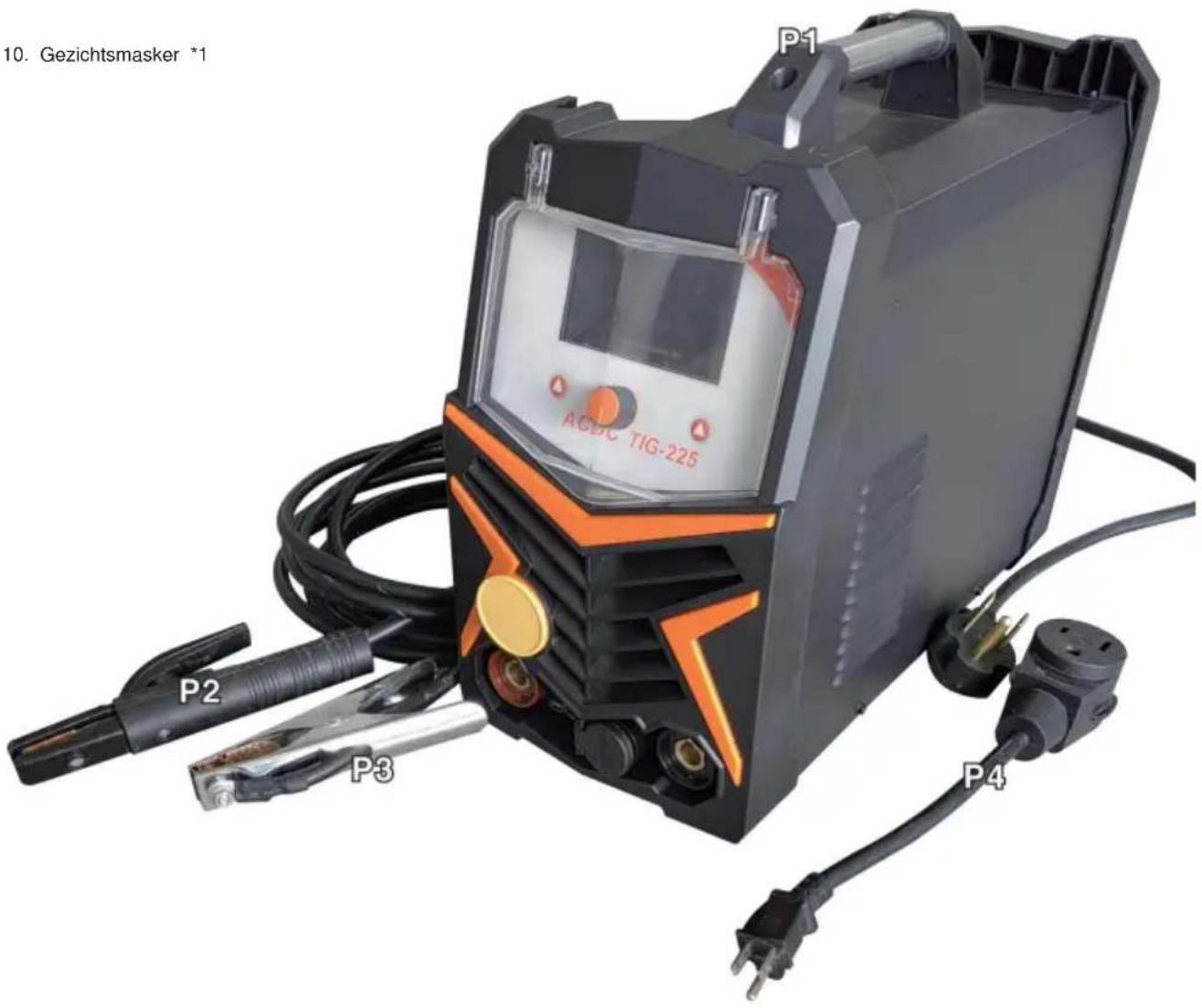

1. ACDC TIG-225

2. Stroomadapterkabel (apparaat met dubbele voeding) 3,2 m 25 mm²

Aardklem 300A 1 set 4,2 m 25 mm² elektrische las

tang 3001 set 5,3 m luchtbuis *1 6. Tracheolaryngeale band

*2 7.

Argonbooglasgasmeter *1 8. WP-17

13 mm² TIG-lastoorts 1 set 9. Voet *1

1. Gezichtsmasker *1

10. Gezichtsmasker *1 AC/DC TIG-225 P1 P2 P3 P4

BEDIENINGSPANEEEL EN WEERGAVEPANEEL

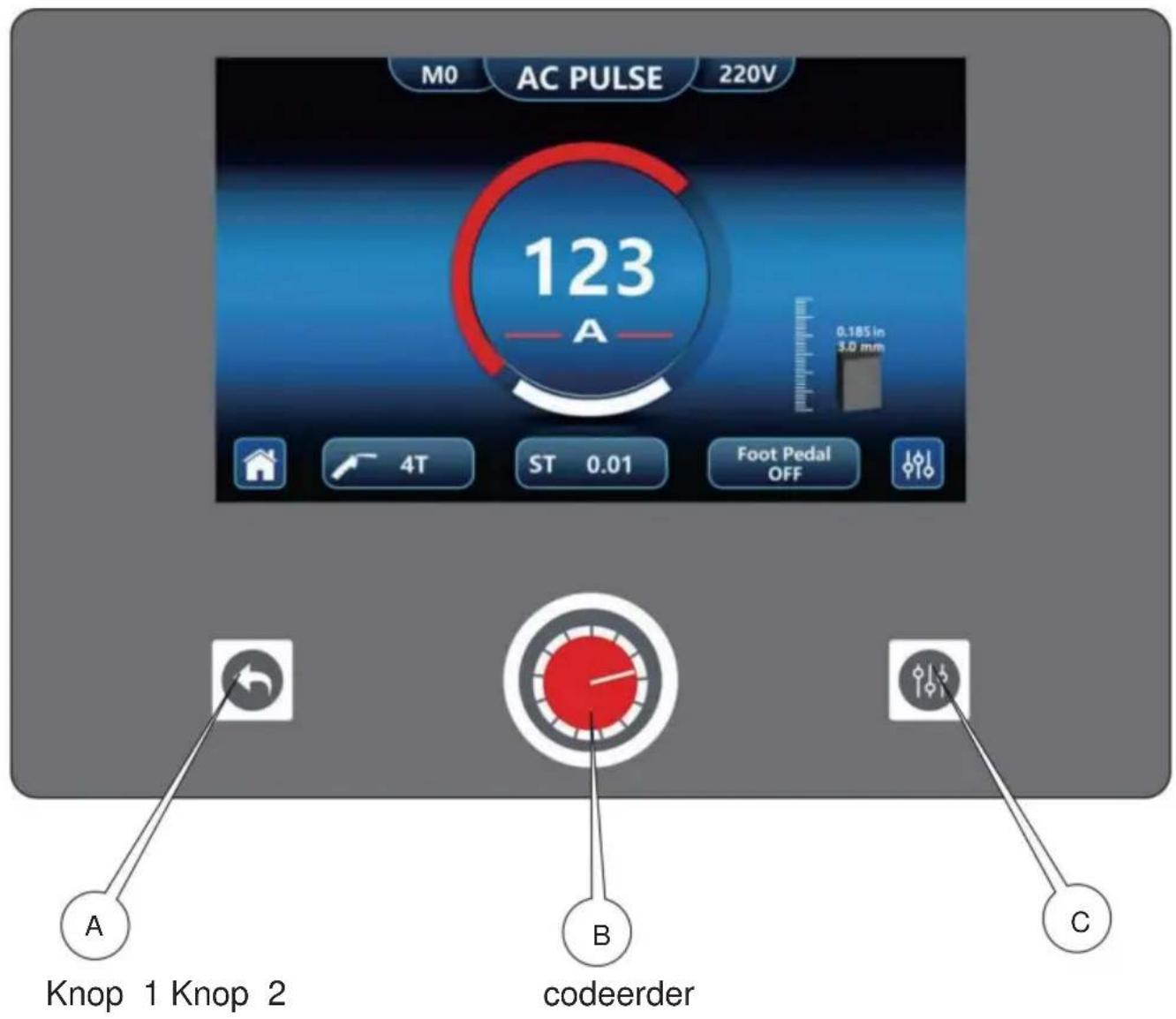

M0 AC PULSE 220V 123 A 0.185 in 3.0 mm 4T ST 0.01 Foot Pedal OFF A Knop 1 Knop 2 codeerder C

Klik op de knop om de functie te selecteren die u stabiel wilt houden Alarm op het scherm, zoals thermische beveiliging

INSTRUCTIES VOOR DE BEDIENING VAN HET PANEEL

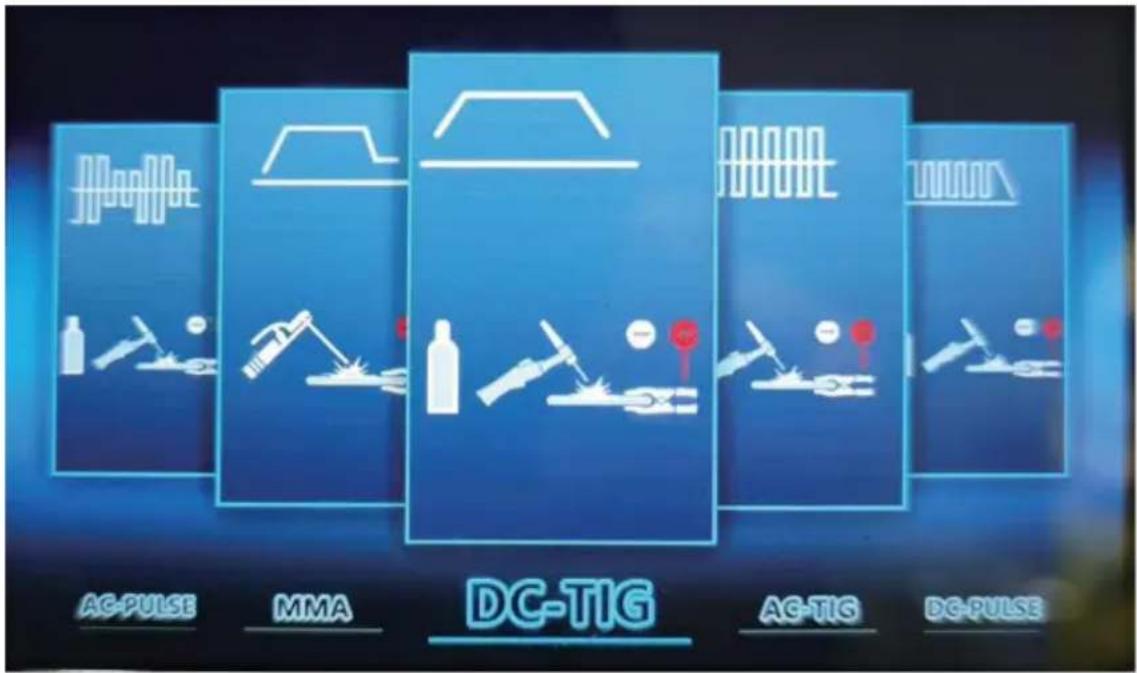

LASTYPESELECTIE

ÿ Roterende encoder, cyclus om 5 lastypen te kiezen: DC handmatig lassen, DCargonboog lassen, AC argonbooglassen, DC-pulslassen, AC-pulslassen.

ÿ Selecteer het gewenste lastype en druk op de encoder om het bedieningsscherm te openen.ÿ De afbeelding die op de interface voor het selecteren van het lastype wordt weergegeven, is als volgt:

AC-PULSE MMA DC-TIG AG-TIG DG-PULSE

DC MMAOPERATIEPAGINA

ÿ MMA-indicator, indicator voor de stroomstatus. ÿ

Weergave van de huidige en werkelijke

spanning. y Knop 1: komt overeen met het interface-return-icoon, druk hierop om terug te keren naar het lastype selectieinterface.

ÿ Encoder: draai om de stroom aan te passen, druk op de encoder en draai om anti-stick, anti-shock, stuwstroom en boogstroom te selecteren, selecteer de vereiste aanpassingsparameters

en druk nogmaals om het aanpassingsvenster te openen, draai de encoder om de parameters aan te passen en druk ten slotte om te bevestigen en het pop-upvenster te verlaten (u kunt op elk gewenst moment op de knop drukken).

tijd tijdens het aanpassingsproces 1 Verlaat de huidige parameterinstelling; Als u niet

Als u tijdens het aanpassen van de parameters een handeling uitvoert, keert het apparaat automatisch terug naar de oorspronkelijke stand.

huidige aanpassingsstatus na 5 seconden.

M0 DC-MMA 220V ARC FORCE 123 123 123

FUNCTIE		STANDAARDWAAR	DE REGULERENRADIUS
DC-stroom	40-200	40	Encoderregeling
OP	AANÿUIT	OP	Encoderregeling
VERGELUKEN	AANÿUIT	OP	Encoderregeling
ARC-kracht	0-60	0	Encoderregeling
HOTStart	0-60	0	Encoderregeling

DCTIG,ACTIG, DC PULSE, AC PULSEOPERATIE PAGINA BESCHRIJVING

ÿ Indicatie van het lastype, indicatie van de stroomstatus.ÿ Weergave

van de stroom en de plaatdikte. y Knop 1:

Druk op de knop om terug te keren naar het lastype.

selectieinterface.

ÿ Encoder: draai de aanpassingsstroom (automatisch aanpassen aan de plaatdikte), druk op

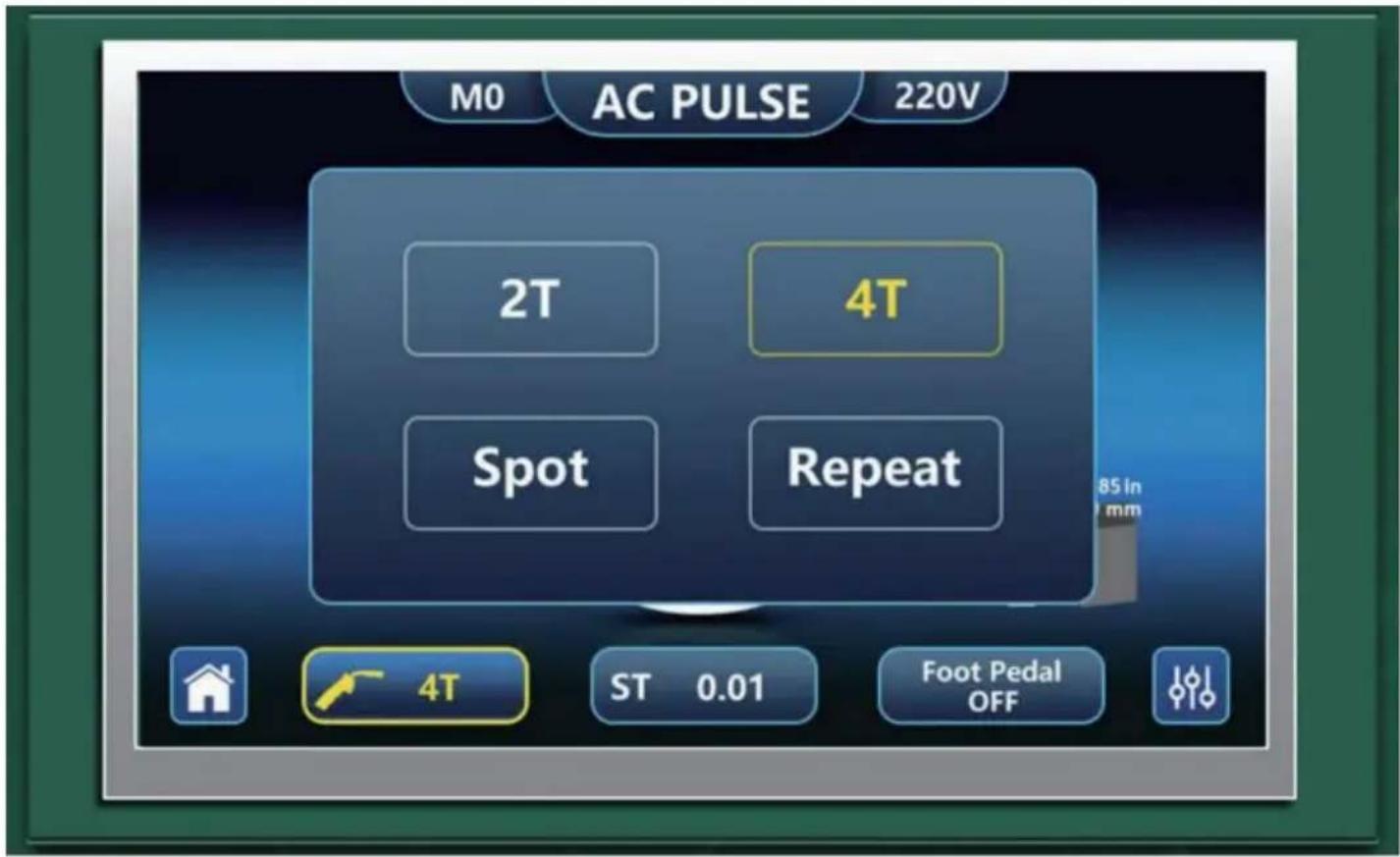

de encoder en draai om de bedieningsmodus, puntlastijd, intervaltijd, pedaalschakelaar te selecteren, selecteer de vereiste aanpassingsparameters en druk nogmaals om de pop-up te openen

aanpassingsvenster, draai de encoder om de parameters aan te passen en druk ten slotte op om te bevestigen en verlaat het pop-upvenster (u kunt op elk gewenst moment tijdens de aanpassing op de knop drukken proces 1 Verlaat de huidige parameterinstelling; Als u geen enkele bewerking uitvoert tijdens parameteraanpassing, keert deze automatisch terug naar de huidige aanpassingsstatus nadat 5 seconden.

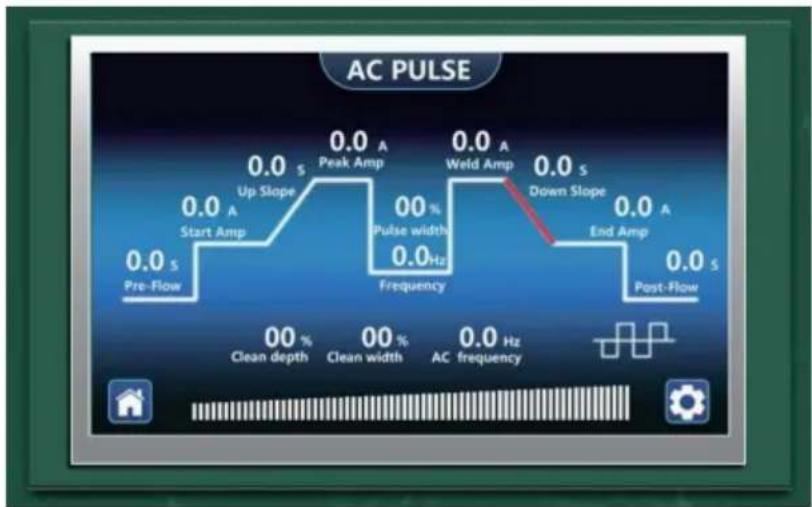

ÿ Knop 2: Ga naar de interface voor complexe instellingen, druk op de terugknop 2 om te selecteren

parameters, de encoder om de waarde aan te passen, druk op 1 om terug te keren naar de bovenste interface.

M0 AC PULSE 220V 2T 4T Spot Repeat 85 in mm 4T ST 0.01 Foot Pedal OFF

FUNCTIE	RADIUS	STANDAARDWAARDE REGULEREN
	10-200	10Huidig	Encoderregeling
Werkingsmodus	2T, 4T SPOTÿHERHAAL	2T	Encoderregeling
SpotTijd	0,01S-9,99S	0,01S	Encoderregeling
Intervaltijd	0,01S-9,99S	0,01S	Encoderregeling
Voetpedaal	UITÿAAN	UIT	Encoderregeling

Thermische bescherming LED licht op wanneer de unit de maximale interne componenttemperatuur heeft bereikt. Dit gebeurt wanneer de duty cycle is overschreden.

Het lasapparaat schakelt automatisch uit, maar de ventilator blijft draaien om de oververhitte onderdelen af te koelen. Zodra een veilige temperatuur is bereikt, schakelt beteiligingscircuit de lasuitgang automatisch weer in.

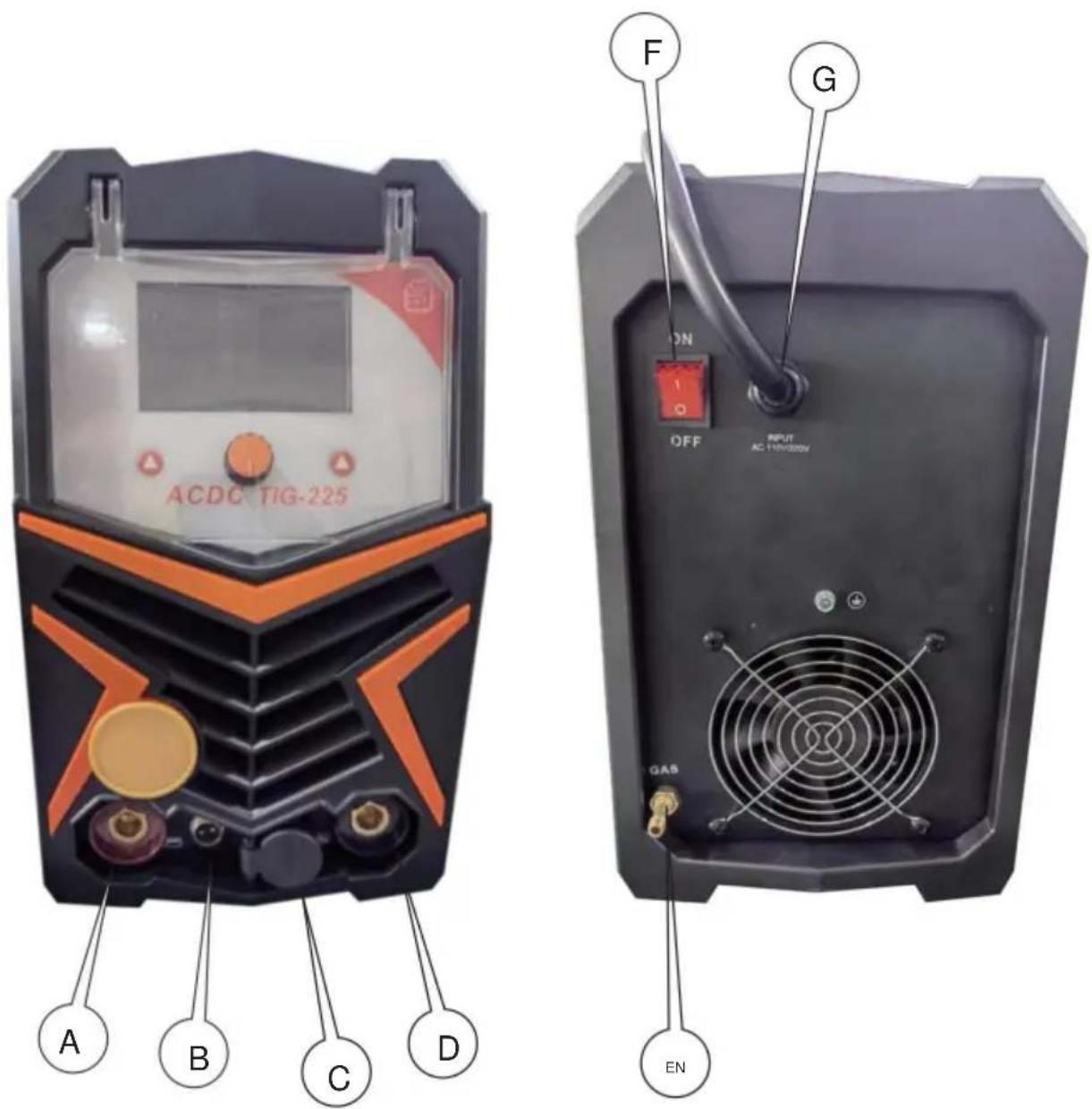

ACDC TIG-225 A B C D F G ON OFF INPUT AC TIG-225W GAS EN

A: positieve uitgangsinterface B: interface voor pistoolschakelaar

C: gas-elektrische interface D: negatieve uitgangsinterface

E:TIG-gasinterface F: Aan/uit-schakelaar G: Netsnoer

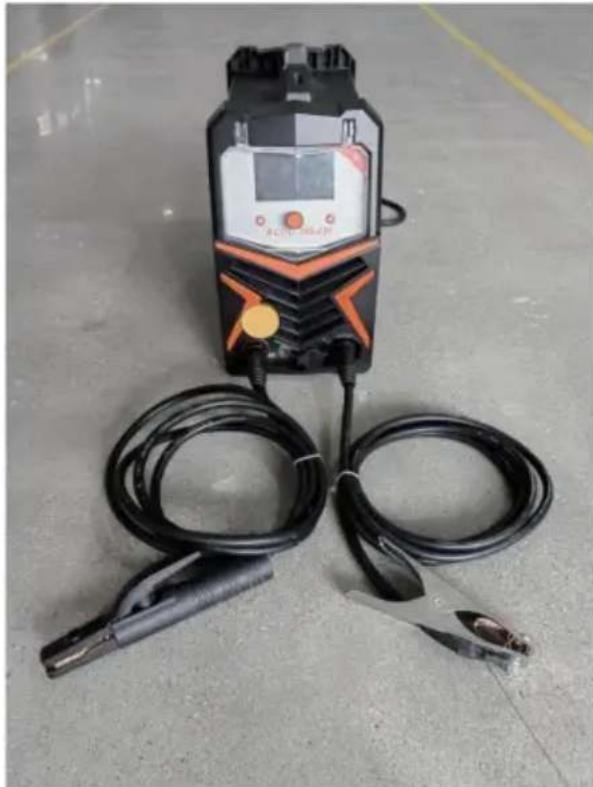

HANDMATIG LASSEN DEBUGGEN EN BEDIENING

1. Sluit de stekker aan en zet het apparaat aan. aan/uit schakelaar.

2. Sluit de las-tang aan op de positieve uitgangspoort en sluit de aardklem aan op de negatieve uitgangspoort.

3. Houd het werkstuk vast met een grondpen klem.

4. Druk op de lasmodusknop om te schakelen naar de handmatige lasmodus.

5. Pas de huidige knop aan om de stroom binnen het juiste bereik.

6. Raak de elektrode en het werkstuk aan met de las tang, en start de boog lassen

ARGON BOOGLASSEN DEBUGGEN EN BEDIENING

1. Schakel het apparaat in en zet de aan/uit-schakelaar aan.

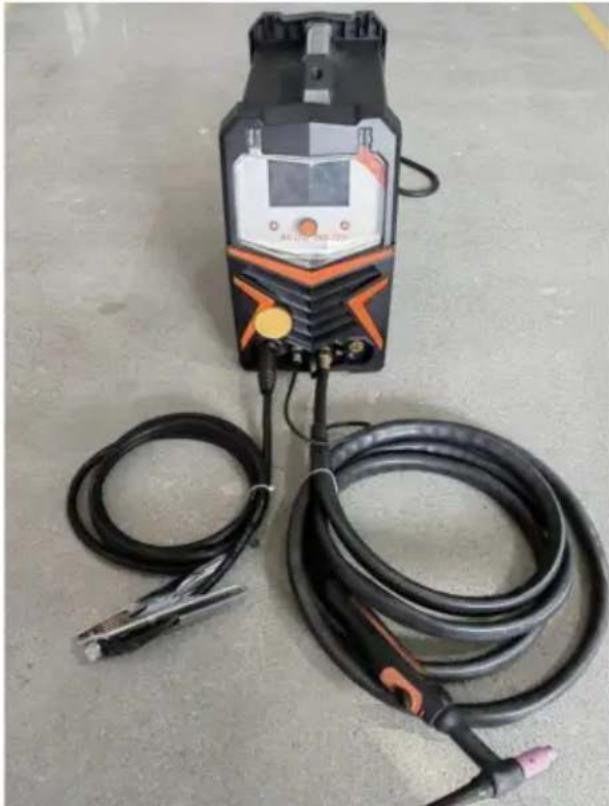

2. Sluit het argonbooglaspistool aan op de gas-elektrische interface van de lasmachine en

Draai het met de klok mee vast.

1. Steek de tweeaderige stekker van de toorts in de schakelpoort van de toorts.

2. Sluit de snelkoppeling van de aardklem aan op het positieve uitgangseinde van de lasser en houd het werkstuk met de aardklem.

3. Druk op de lasmodusknop om over te schakelen naar Argonbooglasmodus.

4. Sluit de gasleiding van de gascilinder aan op de argon booglasgaspoort op het achterpaneel en draai vast het met de keelband.

5. Draai de cilinderklep tot de gewenste lasdruk is bereikt.

6. Draai de plaat volgens de dikte van de plaat stroomregelknop om de juiste lasstroom te verkrijgen.

7. Raak de wolfraamelektrode van de las aan brander op het werkstuk, druk op de pistoolschakelaar de handgreep en het lassen begint

Australië Geïmporteerd

naar de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho

Cucamonga, CA 91730

VK

REP

Technische ondersteuning en e-garantiecertificaat
