Produkttyp	TIG/MMA AC/DC svetsmaskin
Märke	Vevor
Modell	ACDC TIG-225
Inspänning	110V eller 220V AC, 50/60 Hz
Utström MMA (110V)	40 - 140 A
Utström MMA (220V)	40 - 200 A
Utström TIG (110V)	10 - 160 A
Utström TIG (220V)	10 - 225 A
Driftcykel (220V MMA)	20% vid 200 A
Driftcykel (220V TIG)	20% vid 225 A
Diameter för MMA-elektroder	1.6 - 5.0 mm
Diameter för TIG-elektroder	1.6 - 4.0 mm
Svetsningstyper	DC MMA, DC TIG, AC TIG, DC Pulse, AC Pulse
Specialfunktioner	Anticollage, hetstart, bågkraft, pedalkontroll, punktsvetsning
Gastillförsel	Argon (gasanslutning bak)
Display	Digital skärm med roterande kodare
Termiskt skydd	Ja, med automatisk avstängning och kylfläkt
Vikt	Cirka 14 kg
Mått (L x B x H)	Cirka 50 x 25 x 38 cm
Ingående tillbehör	Jordklämma, svetsklämma, TIG-brännare WP-17, svetsmask, gasslang, etc.
Isolationsklass	Ej specificerad (uppskattning F)

Vanliga frågor - ACDC TIG-225 Vevor

Vilken inspänning krävs för Vevor ACDC TIG-225?

Maskinen fungerar på 110V eller 220V växelström, 50/60 Hz. Det rekommenderas att använda en 50 A strömbrytare som är korrekt jordad.

Hur ställer jag in svetsströmmen?

Vrid den roterande kodaren på frontpanelen för att justera strömmen. Den digitala displayen visar värdet. Du kan också justera avancerade parametrar genom att trycka på kodaren.

Vad är termiskt skydd och hur åtgärdar jag det?

Om driftcykeln överskrids tänds termiskt skydd-lampan och maskinen stannar. Låt fläkten kyla enheten; utgången återställs automatiskt när temperaturen är säker igen.

Kan jag svetsa aluminium med denna maskin?

Ja, med AC TIG-läge kan du svetsa aluminium. Använd lämpliga inställningar för AC-frekvens och rengöringsbredd. En argonflaska krävs.

Vilka typer av elektroder ska jag använda för bågsvetsning (MMA)?

Maskinen accepterar elektroder med diameter 1,6 till 5,0 mm. Rekommenderade typer inkluderar E6010, E6011, E6013, E7014, E7018 och rostfritt stål.

Hur ansluter jag gas för TIG-svetsning?

Anslut gasslangen från argonflaskan till gasanslutningen på baksidan av maskinen. Dra åt med en slangklämma. Öppna flaskans ventil och ställ in flödet via gasregulatorn.

Vad betyder driftcykel på 20%?

Driftcykel anger hur stor andel av tiden du kan svetsa under en 10-minutersperiod. Till exempel vid 200 A i MMA 220V kan du svetsa i 2 minuter och sedan låta den svalna i 8 minuter.

Hur använder jag pulssvetsfunktionen?

Välj läge DC Pulse eller AC Pulse via kodaren. Du kan ställa in pulsfrekvens (2-99,9 Hz) och pulsbredd (10-90%) i menyn för avancerade parametrar.

Vilka säkerhetsåtgärder bör jag vidta?

Använd alltid svetshjälm med lämpligt filter, isolerande handskar och brandsäkra kläder. Arbeta i en torr och välventilerad miljö. Håll brännbart material borta.

Hur underhåller jag svetsmaskinen?

Koppla bort maskinen före underhåll. Rengör regelbundet luftintag och fläkt med tryckluft. Kontrollera skick på kablar och kontakter.

BRUKSANVISNING ACDC TIG-225 Vevor

Teknisk support och e-garanticertifikat

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara halva", "halva priset" eller andra liknande uttryck som används av oss representerar endast en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

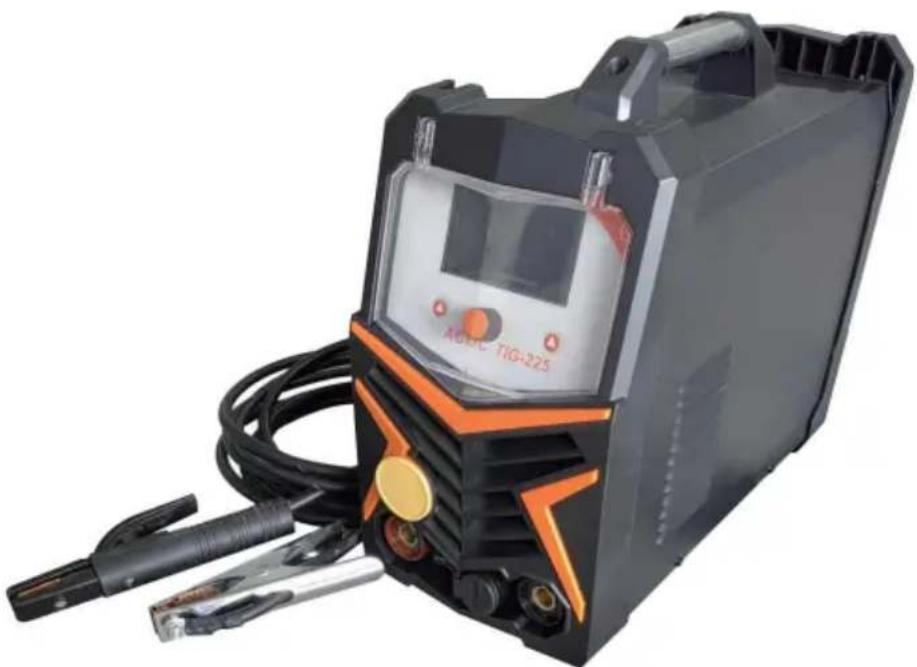

TIG-svetsare

Modell: ACDC TIG-225

Obs: Produktbilden är för referens, de faktiska detaljerna ska råda

BEHÖVER DU HJÄLP? KONTAKTA OSS!

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

Teknisk support och e-garanticertifikat www.vevor.com/support

Detta är originalinstruktionen, vänligen läs alla bruksanvisningar noggrant innan du använder den. VEVOR förbehåller sig en tydlig tolkning av vår användarmanual. Produktens utseende är beroende av den produkt du mottagit.

Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

	Varning - För att minska risken för skada måste användaren läsa instruktionerna noggrant.
	KORREKT AVFALLSHANTERING fördisplay Denna produkt omfattas av bestämmelserna i det europeiska direktivet 2012/19/EU. De symbol som visar en soptunna korsad anger att produkten kräver separat sophämtning i EU. Detta gäller för produkten och alla tillbehör märkta med denna symbol. Produkter märkta som sådana kanske inte är detkasseras tillsammans med vanligt hushållsavfall, men måste lämnas till en insamlingsplats för återvinning av elektriska och elektroniska enheter.
	Överensstämmelse är en EG-säkerhetscertifiering.

ACDCTIG-225 tillhandahåller en bekväm metod för att utföra "stick"-svetsning av kolstål. Inverter

Tekniken ger möjlighet att svetsa tunt eller tungt stål med precision och lätthet. när du lägger till

den valfria lyft TG-brännaren (ingår ej), gasregulator och en cylinder med skyddsgas, ACDC TIG-225

blir TIG-svetsare.

SPECIFIKATIONER

utströmsområde:	Ingångsström	Ingångsspänning	BetygsattArbetscykel	Stångdiameter Stångmaterial
MMA 110V40- 140A220V 40~200A	I1 max 50A (110V)I1 eff 38.7A (110V)I1 max 39A (220V)I1 eff 30.1A (220V)	110V eller 220V	20%@110V140A220V200A	1/16~6/311,6~5,0 mm	E6010 E6011E6013 E7014E7018Srostfritt stål
TIG 110V10- 160A220V 10~225A		110V eller 220V	20%@110V160A220V225A	1/16~5/321,6~4,0 mm

ARBETSCYKEL

Den nominella arbetscykeln hänvisar till mängden svetsning som kan göras inom en viss tid.

ACDCTIG-225 har en arbetscykel på 60 % vid 195A. Det är lättast att titta på din svetstid i block av

10 minuter och arbetscykeln är en procentandel av dessa 10 minuter. Vid svetsning vid 195A med 60 % belastningscykel,

inom ett tidsblock på 10 minuter kan du svetsa i 6 minuter med 4 minuters kylning för svetsaren. Om svetsaren stängs av automatiskt, fortsätter arbetscykeln överskrids, dock fläkten att gå för att kyla

överhettade komponenter. När en säker temperatur har uppnåtts svetsarutgång igen. För att svetsaren växlar automatiskt

öka driftcykeln kan du skruva ner strömstyrkan.

LÄS OCH FÖRSTÅ ALLA INSTRUKTIONER OCH FÖRSIKTIGHETSÅTGÄRDER INNAN DU FORTSÄTTER.

Denna enhet avger en kraftig hög spänning och extrem värme som kan orsaka allvarliga brännskador, styckning, elektriska stötar och dödsfall. VEVOR ska inte hållas ansvarigt för konsekvenser på grund av avsiktlig eller oavsiktlig missbruk av denna produkt.

SÄKERHETSINFORMATION

Följande förklaringar visas i denna handbok med denna produkt: , på märkningen och på all annan information som tillhandahålls

DANGER

FARA indikerar en farlig situation som

, om det inte undviks kommer att resultera i dödsfall eller allvarlig skada.

VARNING

VARNING indikerar en farlig situation som

, om det inte undviks kan leda till dödsfall eller allvarlig skada.

FÖRSIKTIGHET

FÖRSIKTIGHET Används med säkerhetsvarningssymbolen, indikerar en farlig situation med mindre eller måttlig skada.

, om det inte undviks kan resultera

OBS

OBS används för att hantera praxis som inte är relaterade till personskada.

LÄS INSTRUKTIONER

Läs och förstå denna bruksanvisning noggrant innan du använder svetsaren. Spara för framtida referens.

FARA ELEKTRISK STÖT KAN DÖDA!

Felaktig användning av en elektrisk svetsare kan orsaka elektriska stötar, skador och dödsfall! Läs alla försiktighetsåtgärder som beskrivs i svetsmanualen för att minska risken för elektriska stötar.

- Koppla bort svetsaren från strömförsörjningen före montering, demontering eller underhåll av fackla, kontaktpets och vid montering eller borttagning av munstycken.

Bär alltid torra skyddskläder och lädersvetshandskar och isolerade skor. Använd lämpliga kläder tillverkade av slitstarkt flambeständigt material för att skydda din hud.

Om andra personer eller husdjur är i området för svetsning, från gaiständ svetsskärmar för att skydda åskådare

Använd alltid svetsaren i ett rent, torrt och välventilerat utrymme. Använd inte svetsaren i regniga eller dåligt ventilerade utrymmen. mitt- vät

- Elektroden och arbets- (eller jord-)kretsarna är elektriskt "heta" när svetsaren är på . Låt inte dessa "heta" delar komma i kontakt med din bara hud eller våta kläder.

- separera dig från svetskretsen genom att använda isoleringsmattor för att förhindra kontakt från arbetsyta.

- Se till att arbetsstycket är ordentligt stött och jordat innan du påbörjar en elektrisk svetsoperation.

- Fäst alltid markklämman på det stycke som ska svetsas och så nära svetsområdet som möjlig. Detta ger minst motständ och bästa svetsning.

DANGER SVETSGNISTOR KAN ORSAKA BRAND ELLER EXPLOSION!

- Elektrisk svetsning producerar gnistor som kan släppas ut på avsevärda avständ vid hög hastighet vilket antänder brandfarliga eller exploderande ångor och material.

- Använd inte en elektrisk ljusbågsvetsare i områden där det finns brandfarliga eller explosiva ångor.

- Använd inte nära brännbara ytor. Ta bort alla brännbara föremål inom 35 fot från svetsen-

ing område.

- Ha alltid en brandsläckare i närheten när du svetsar. - använd svetsfiltar för att

skydda målade och/eller brännbara ytor; gummiskydd, motorer etc. instrumentbrådor,

- Se till att strömförsörjningen har rätt klassade ledningar för att hantera strömförbrukningen.

WARNING ELEKTROMAGNETISKA FÄLT KAN VARA EN HÄLSOFARA!

Det elektromagnetiska fältet som alstras under bågsvetsning kan störa olika elektriska och elektroniska enheter såsom pacemakers. Alla som använder sådana enheter borde rådfråga sin läkare innan du utför några elektriska svetsoperationer.

Exponering för elektromagnetiska fält under svetsning kan ha andra hälsoeffekter som inte är kända.

VARNING: BÅGSTRÅLAR KAN BRÄNNA!

• Bågstrålar producerar intensiv ultraviolett strålning som kan bränna exponerad hud och orsaka ögonskada. Använd en sköld med rätt filter (minst #11) för att skydda dina ögon från gnistor och ljusbågens strålar vid svetsning eller vid observation av öppen bågsvetsning (se ANSI Z49.1 och Z87.1 för säkerhetsstandarder).
• Använd lämpliga kläder gjorda av slitstarkt flambeständigt material för att skydda din hud. Om andra personer eller husdjur befinner sig i svetsområdet, använd svetsskärmar för att skydda åskådare från gnistor och ljusbågsstrålar.

VARNING: RÖK OCH SVETSGAS KAN VARA EN HÄLSOFARA!

• Rök och gaser som frigörs vid svetsning är farliga. Andas inte in rök som produceras vid svetsningen. Bär ett OSHA-godkänt andningsskydd vid svetsning.
• Arbeta alltid i ett väl ventilerat utrymme.
• Svetsa aldrig belagda material inklusive men inte begränsat till: kadmiumpläterade, galvaniserade, bly-

VARNING: HET METALL OCH VERKTYG KOMMER ATT BRÄNNA!

• Elektrisk svetsning värmer metall och verktyg till temperaturer som kan orsaka allvarliga brännskador!
• Använd värmebeständiga handskar och kläder när du använder Eastwood eller någon annan svetsutrustning. Rör aldrig svetsad arbetsyta, brännarens spets eller munstycke tills de är helt kylda.

VARNING: FLYG ANDE METALLCHIPS KAN ORSAKA SKADA!

• Slipning och slipning kommer att spruta ut metallspån, damm, skräp och gnistor med hög hastighet. Använd godkända skyddsglasögon för att förhindra ögonskador. Använd ett OSHA-godkänt andningsskydd vid slipning eller slipning.
• Läs alla manualer som medföljer specifika slipmaskiner, slipmaskiner eller andra elverktyg som använts före och efter svetsprocessen. Var medveten om alla säkerhetsvarningar för elverktyg.

OBLIGATORISKA ARTIKLAR

Innan du börjar använda TIG/MMA 205 ST CK WELDER, se till att du har följande:

• En korrekt jordad 1-fas 110/220 volt AC, 50/60Hz, 50A strömbrytare. OBS: enheten måste vara jordad för att fungera korrekt och säkert! En ren, säker, väl upplyst, torr och välventilerad arbetsområde.
• En icke brandfarlig långärmad skjorta eller svetsjacka · Heavy Duty svetshandskar

- Automatisk mörkare svetshjälm för att ge ögonskydd vid svetsning. Obs: MÅSTE vara #11 eller mörkare.

- Dedikerade borstar för ståltrådssvetsning för varje material som ska svetsas.

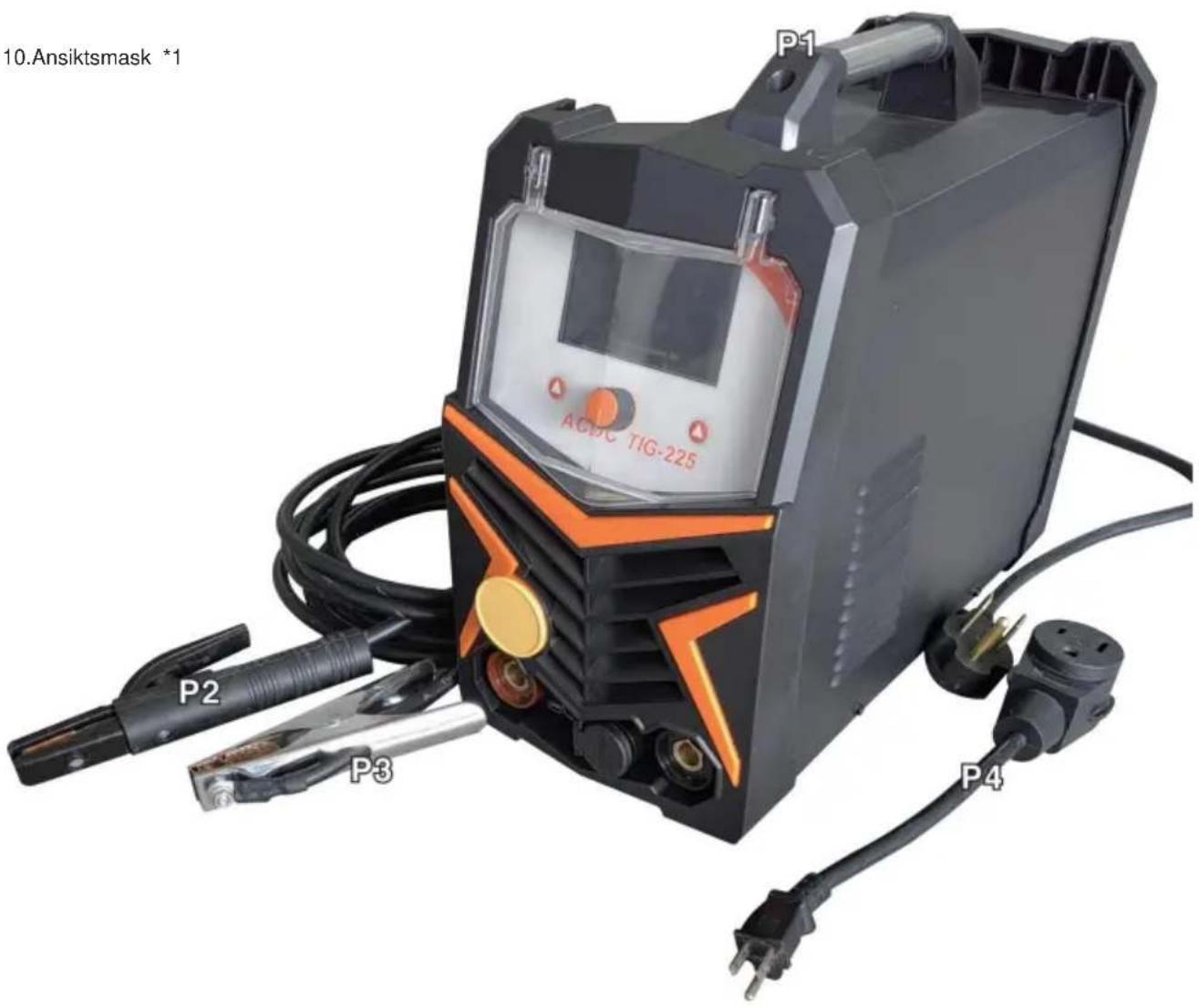

INNEHÅLL

Ta bort alla föremål från lådan. Jämför med listan nedan för att säkerställa att enheten är komplett.

1. ACDC TIG-225
2. Strömadaptersladd (maskin med dubbel strömförsörjning) 3,2m

25mm² Jordklämma 300A 1 set 4,2m 25mm²

Elektrisk svetstång 300A 1 set 5,3m luftrör *1

1. Trakeolarynxband

WP-17 13 mm² tig-svetsbrännare 1 set

9. Fot *1

10. Ansiktsmask *1

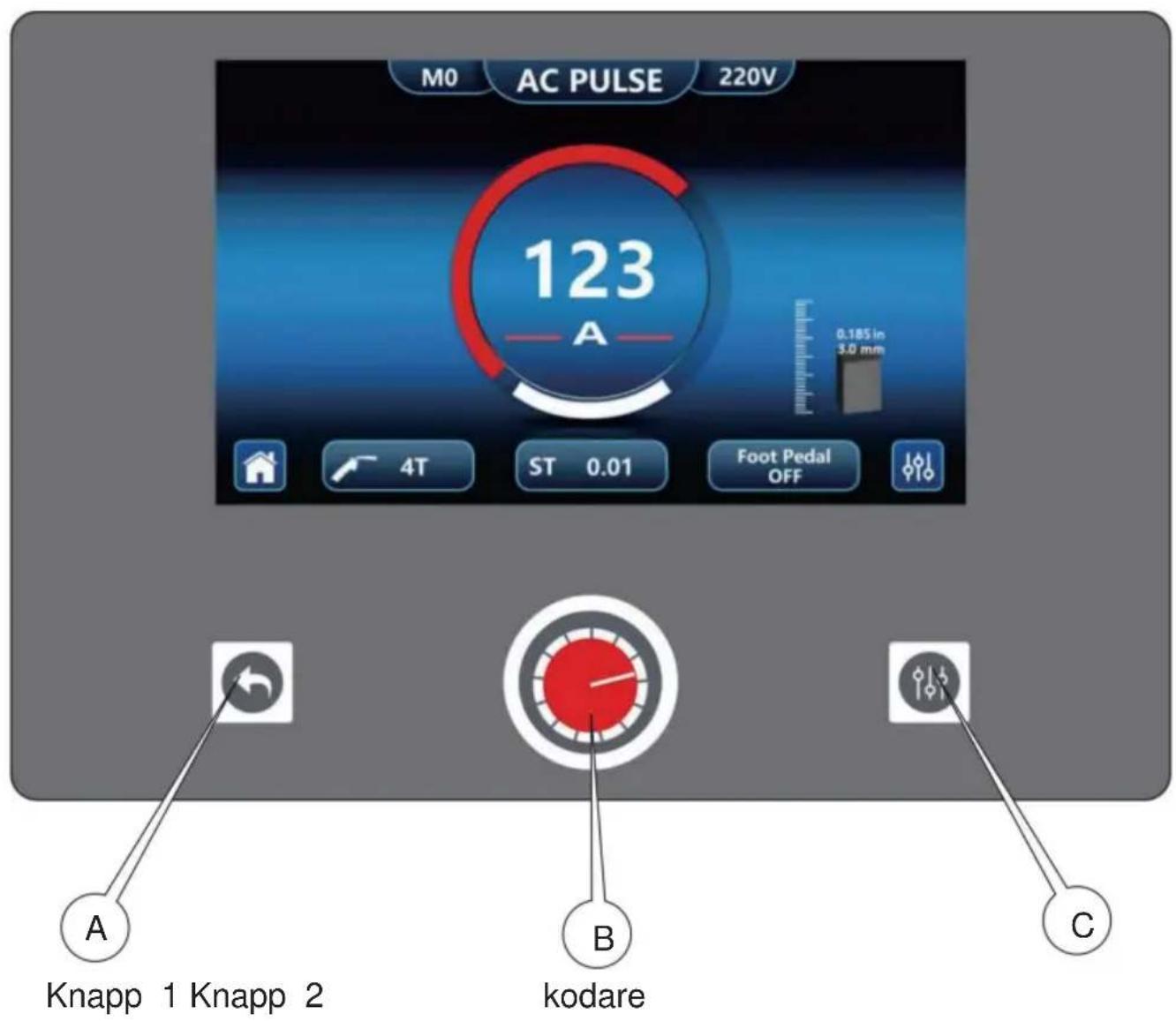

KONTROLL- OCH DISPLAYPANEL

Klicka på knappen för att välja den funktion som ska vara fast på In-screen larm såsom termiskt skydd

PANELINSTRUKTIONER

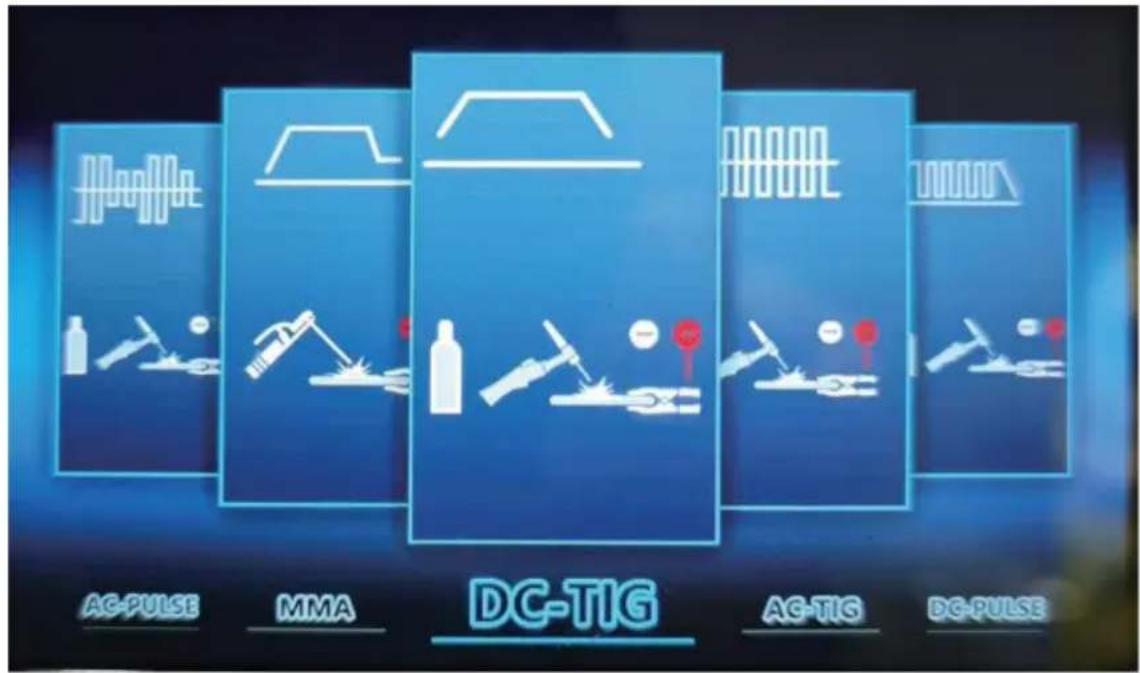

SVETSTYPVAL

Roterande encoder, cykla för att välja 5 svetstyper: DC manuell svetsning, DC-argonbågsvetsning, AC-argonbågsvetsning, DC-pulssvetsning, AC-pulssvetsning.

Välj önskad svetstyp och tryck på encodern för att komma till driftskärmen. Bilden som visas i gränssnittet för val av svetstyp är som följer:

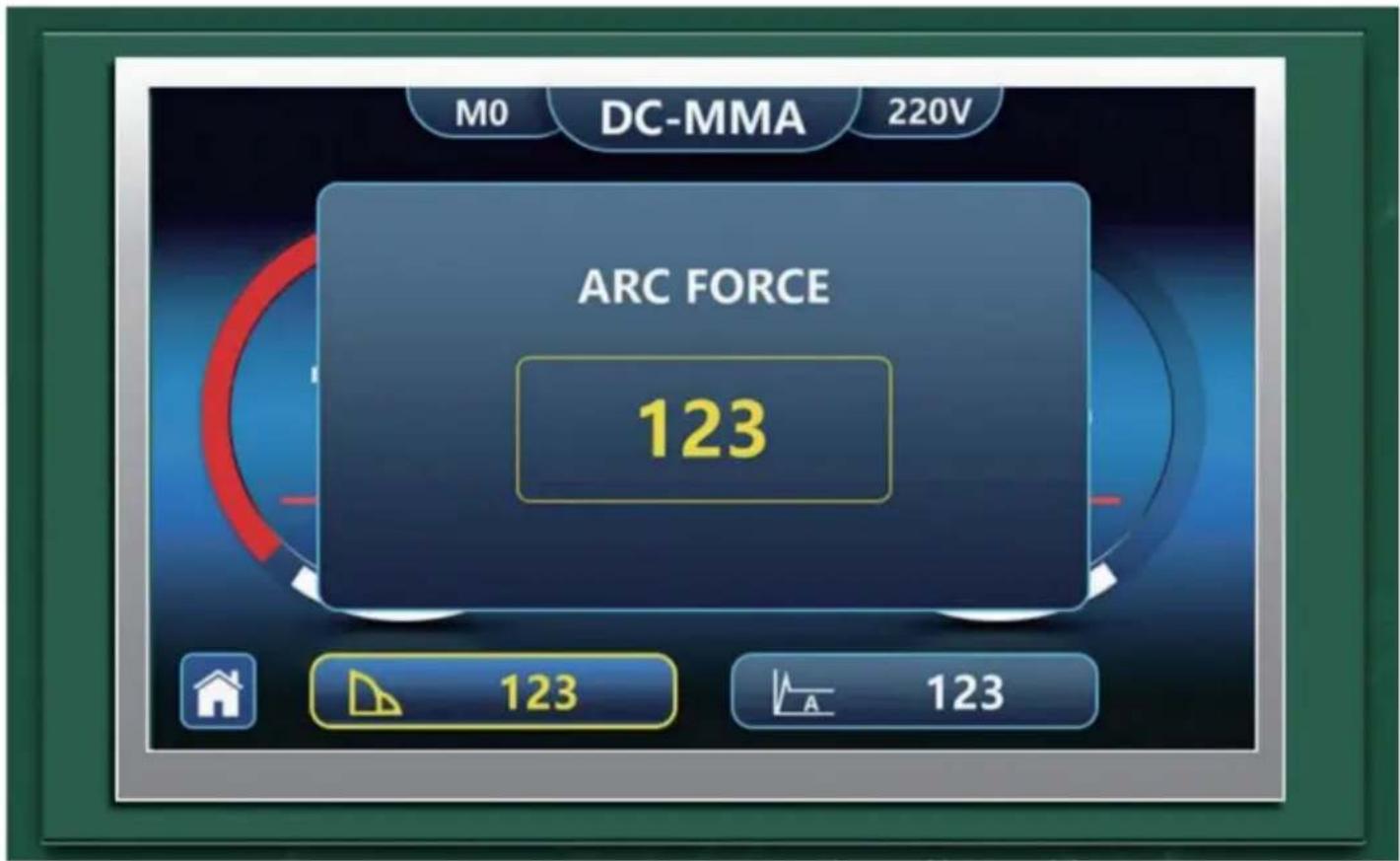

DC MMA OPERATIONSSIDA

MMA-indikator, strömstatusindikator.

Visning av ström, faktisk spänning.

Knapp 1: Motsvarar gränssnittets returikon, tryck för att återgå till svetstypens urvalsgränssnitt.

Encoder: rotera för att justera strömmen, tryck på kodaren och rotera för att välja anti-stick, anti-chock, dragström och bågström, välj de nödvändiga justeringsparametrarna

och tryck igen för att öppna justeringsfönstret, vrid kodaren för att justera parametrarna och tryck slutligen för att bekräfta och lämna popup-fönstret (du kan trycka på knappen vid valfri

tid under justeringsprocessen. Lämna den aktuella parameterinställningen; Om du inte utför någon åtgärd under parameterjustering, kommer den automatiskt att återgå till aktuellt justeringsläge efter 5 sekunder.

SÄRDRAG	RADIE STANDARDVÄRDE REGULERA
DCaktuell	40-200	40	Kodarreglering
PÅ	PÅ, AV	PÅ	Kodarreglering
JÄMFÖRA	PÅ, AV	PÅ	Kodarreglering
ARC Force	0-60	0	Kodarreglering
HOTStart	0-60	0	Kodarreglering

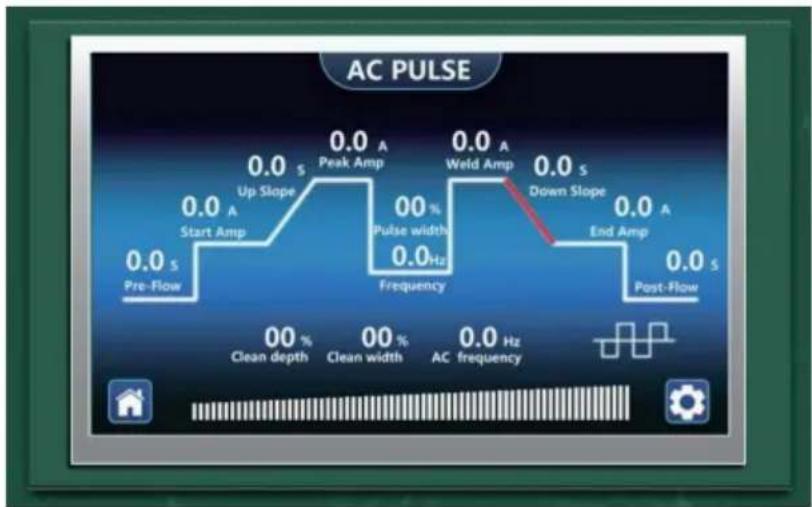

DCTIG, ACTIG, DC PULS, AC PULSE - DRIFT SIDA BESKRIVNING

Svetstypindikering, effektstatusindikering. Ström,

Motsvarande ikonen för gränssnittsretur, tryck för att återgå till svetstypens urvalsgränssnitt.

Encoder: Vrid för att justera strömmen (matchar automatiskt plåttjockleken), tryck

kodaren och vrid för att välja driftläge, punktsvetstid, intervalltid, pedalomkopplare, välj de nödvändiga justeringsparametrarna och tryck igen för att popup

justeringsfönster, vrid kodaren för att justera parametrar och tryck slutligen för att bekräfta och lämna popup-fönstret (du kan trycka på knappen när som helst under justeringen

processen. Lämna den aktuella parameterinställningen; Om du inte utför någon operation under parameterjustering kommer den automatiskt att återgå till det aktuella justeringsläget efter 5 sekunder.

Knapp 2: Gå in i det komplexa inställningsgränssnittet, ange tillbaka-knappen 2 för att välja parametrar, vrid kodaren för att justera värdet, tryck på 1 för att återgå till det övre gränssnittet.

SÄRDRAG	RADIE	STANDARDVÄRDE	REGULERA
	10-200	10Nuvarande	Kodarreglering

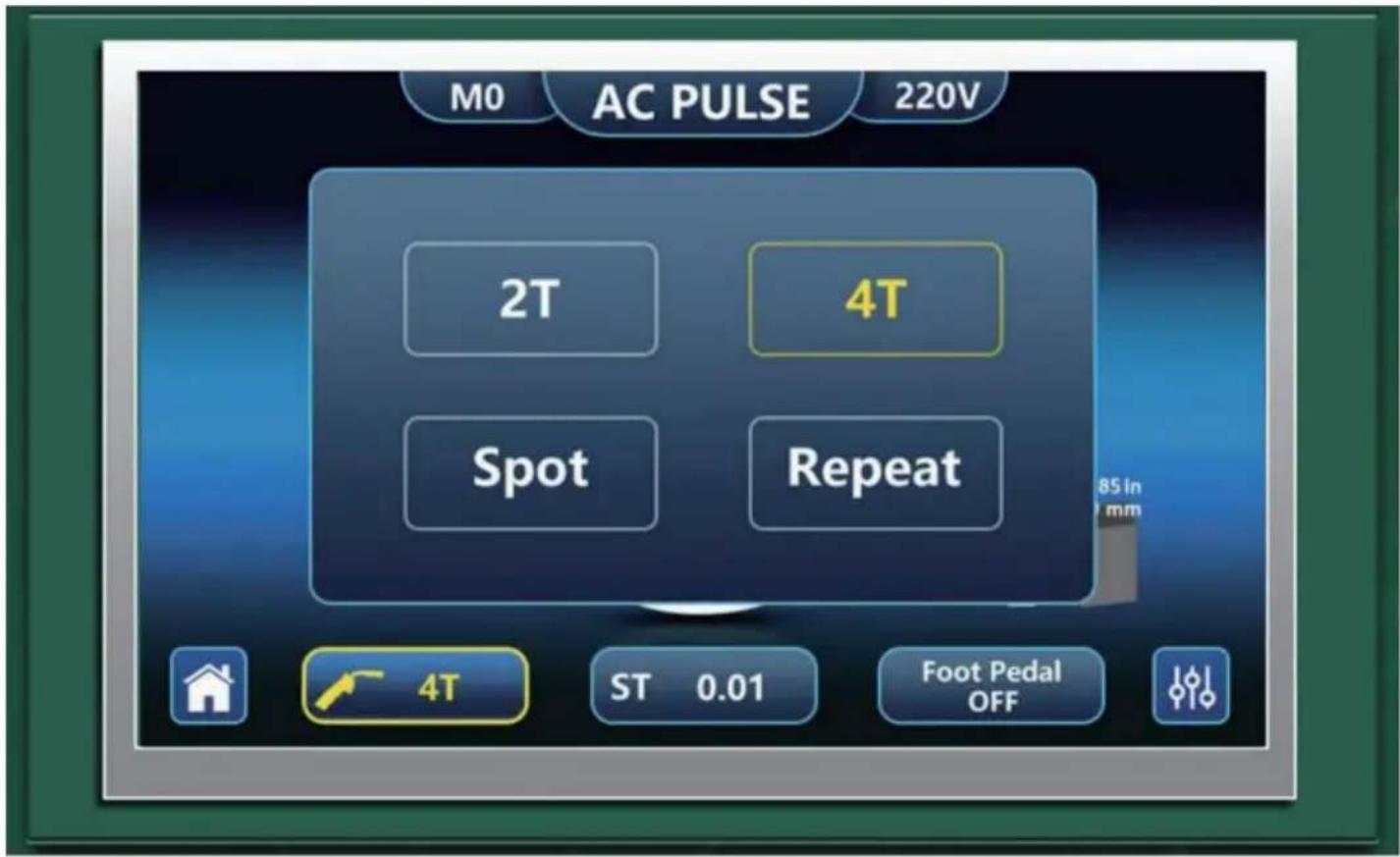

Driftläge	2T, 4T SPOT, REPEAT	2T	Kodarreglering
SpotTime	0,01S-9,99S	0,01S	Kodarreglering
IntervallTid	0,01S-9,99S	0,01S	Kodarreglering
Fotpedal	AV, PÅ	AV	Kodarreglering

Termiskt skyddslysdiod tänds när enheten har nått den maximala interna komponenttemperaturen. Detta inträffar när arbetscykeln har överskridits.

Svetsaren stängs automatiskt av men fläkten fortsätter att gå för att kyla de överhettade komponenterna. När en säker temperatur har uppnåtts kommer skyddskretsen automatiskt slå på svetsutgången igen.

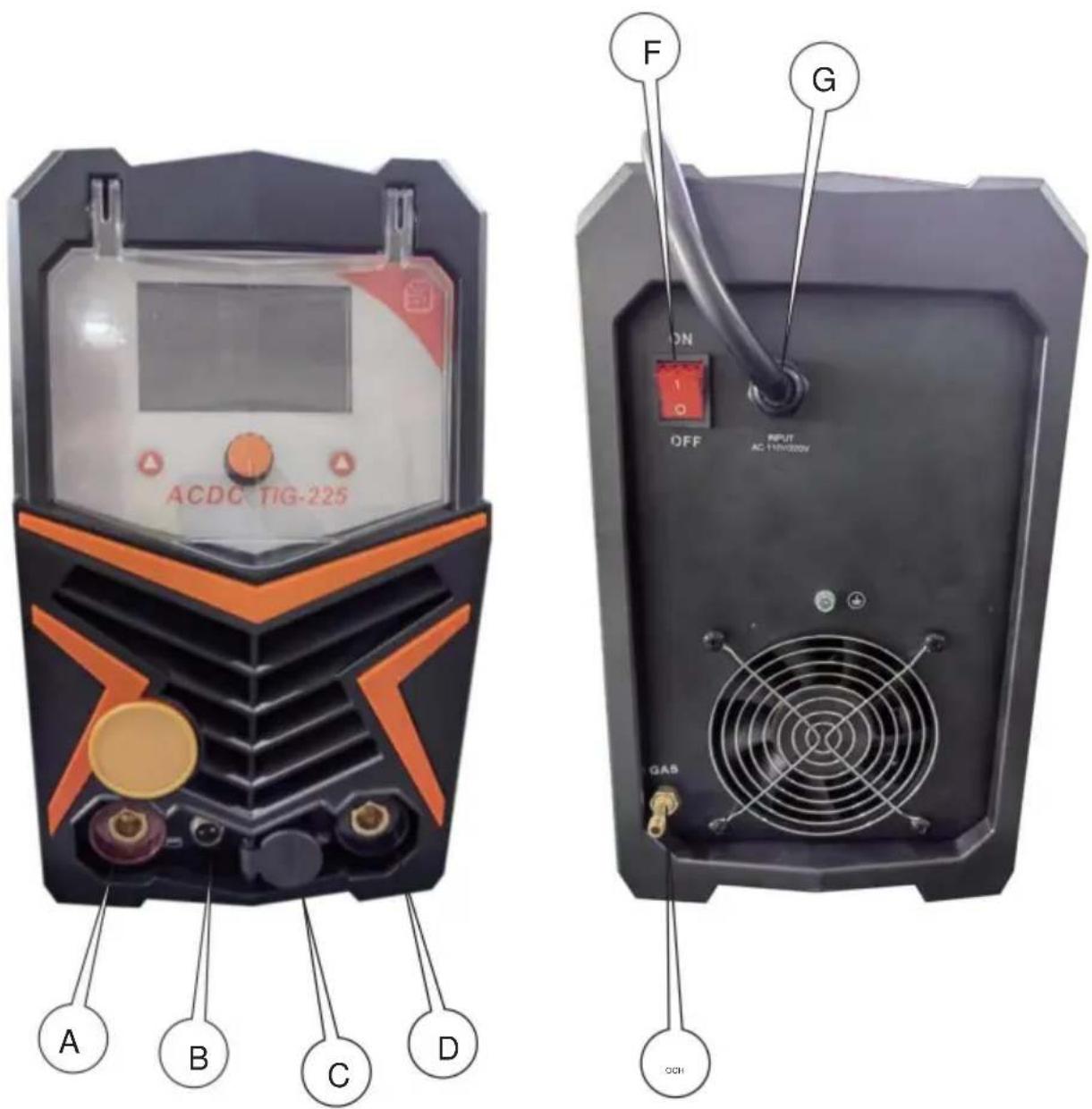

A: gränssnitt för positiv utgång B: Gränssnitt för pistolbrytare C: gas-elektriskt gränssnitt D: negativt utgångsgränssnitt E: TIG gasgränssnitt F: Strömbrytare G: Nätsladd

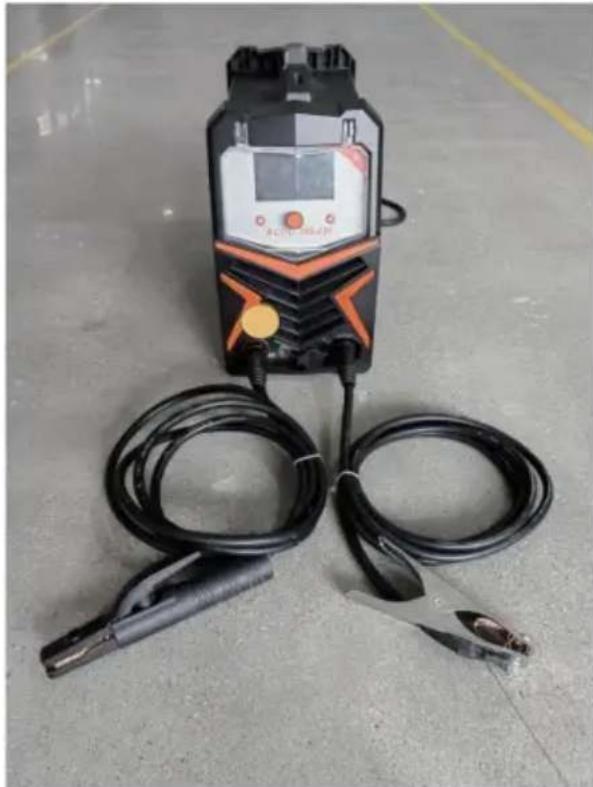

MANUELL SVETSNING - FELSÖKNING OCH DRIFT

1. Anslut nätkontakten och slå på strömbrytare.
2. Anslut svetstången till positiv utgångsport och anslut jordklämman till den negativa utgångsporten.
3. Håll arbetsstycket med en jordklämma.
4. Tryck på svetslägesknappen för att växla till manuellt svetsläge.
5. Justera strömratten för att ställa in strömmen till lämpligt område.
6. Rör vid elektroden och arbetsstycket med svetstången och starta bågsvetsning.
7. Slå på strömbrytaren.
8. Anslut argonbågssvetspistolen till gas- och elektriska gränssnittet på svetsmaskinen och dra åt den medurs.
9. Sätt in den tvåpoliga kontakten på brännaren i uttagsporten på ficklampan.
10. Anslut jordklämmans snabbkoppling till svetsarens positiva utgång och håll arbetsstycket med jordklämman.
11. Tryck på svetslägesknappen för att växla till argonbågsvetsningsläge.
12. Anslut gasflaskans gasrör till argonbågsvetsgasporten på bakpanelen och dra åt det med slangklämman.
13. Vrid på cylinderventilen för att uppnå lämpligt svetstryck.
14. Beroende på plattans tjocklek, vrid på strömjusteringsratten för att uppnå lämplig svetsström.
15. Rör vid svetsningens volframelektrode brännaren till arbetsstycket, tryck på pistolbrytaren handtaget och svetsningen börjar
