MANUAL DE USUARIO ACDC TIG-225 Vevor

Soporte técnico y certificado de garantía electrónica www.vevor.com/support

Soldador TIG

Modelo: ACDC TIG-225

Seguimos comprometidos a brindarle herramientas a precios competitivos.

"Ahorre la mitad", "mitad de precio" o cualquier otra expresión similar que utilicemos solo representa una estimación del ahorro que podría obtener al comprar ciertas herramientas con nosotros en comparación con las principales marcas y no necesariamente significa que cubra todas las categorías de herramientas que ofrecemos. Le recordamos que, al realizar un pedido con nosotros, verifique cuidadosamente si realmente está ahorrando la mitad en comparación con las principales marcas.

VEVOR®

TOUGH TOOLS, HALF PRICE

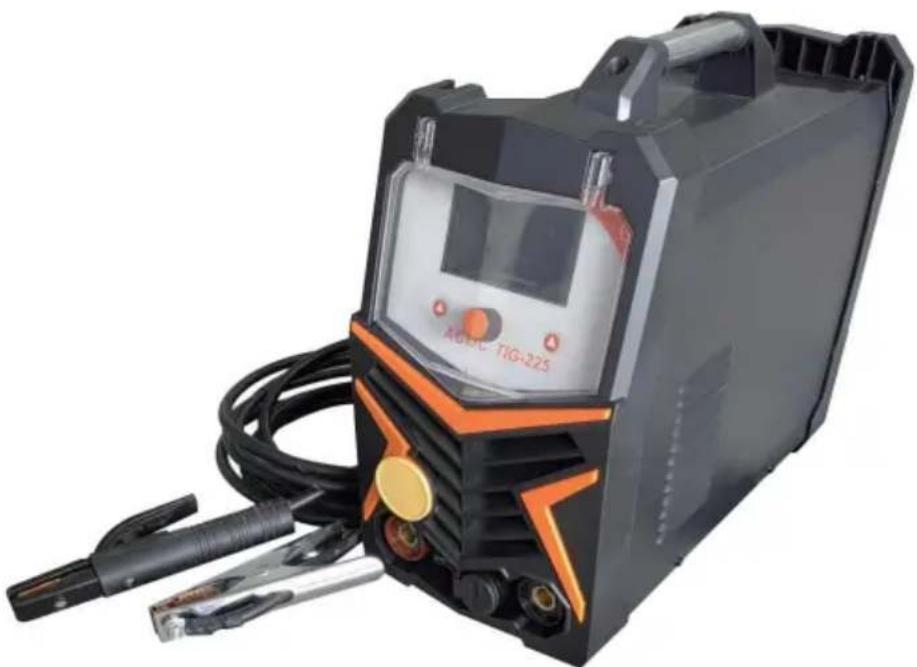

Soldador TIG

Modelo: ACDC TIG-225

Nota: La imagen del producto es de referencia, prevalecerán los detalles reales.

¿NECESITA AYUDA? ¡CONTÁCTENOS!

¿Tiene preguntas sobre el producto? ¿Necesita asistencia técnica? No dude en ponerse en contacto con nosotros:

Soporte técnico y certificado de garantía electrónica www.vevor.com/support

Estas son las instrucciones originales, lea atentamente todas las instrucciones del manual antes de utilizar el producto. VEVOR se reserva una interpretación clara de nuestro manual de usuario. La apariencia del producto estará sujeta al producto que recibió. Perdónenos por no informarle nuevamente si hay actualizaciones de tecnología o software en nuestro producto.

	Advertencia: Para reducir el riesgo de lesiones, el usuario debe leer atentamente el manual de instrucciones.
	ELIMINACIÓN CORRECTA de la pantalla Este producto está sujeto a las disposiciones de la Directiva europea 2012/19/UE.El símbolo que muestra un contenedor de basura tachado indica que el producto requiere una recogio selectiva de residuos en la Unión Europea. Esto se aplica al producto y a todos los accesorios marcados con este símbolo. Los productos marcados como tales no pueden desecharse con la basura doméstica normal, sino que deben llevarse a un punto de recogida para reciclar aparatos eléctricos y electrónicos.
	Compliance es una certificación de seguridad CE.

El ACDCTIG-225 ofrece un método conveniente para realizar soldaduras con electrodo revestido de acero al carbono. La tecnología proporciona la capacidad de soldar acero de calibre fino o grueso con precisión y facilidad. al agregar La antorcha TG de elevación opcional (no incluida), el regulador de gas y un cilindro de gas protector, el ACDC TIG-225 se convierte en soldador TIG.

PRESUPUESTO

Rango decorriente de salida: Ciclo detrabajo	Corriente de entrada trabajo	Voltaje de entrada	Calificado	Diámetro de la varilla	Material de la varilla
Apano de modela manual 110 V 40-140 A220 V 40 ~ 200 A	l1 máx. 50 A (110 V)l1 eficacia 38,7 A (110 V)l1 máx. 39 A (220 V)l1 Eficiencia 30,1 A (220 V)	110V o 220V	20%@110 V 140 A220 V 200 A	16/1 ~ 31/61,6 ~ 5,0 mm	E6010 E6011E6013 E7014E7018Sacero inoxidable
Soldadura TIG 110V10-160A220 V 10 ~ 225 A		110V o 220V 110 V 160 A	20%@220V225A	1/16 ~ 5/321,6 ~ 4,0 mm

CICLO DE TRABAJO

El ciclo de trabajo nominal se refiere a la cantidad de soldadura que se puede realizar en un período de tiempo determinado.

El ACDCTIG-225 tiene un ciclo de trabajo del 60 % a 195 A. Es más fácil ver el tiempo de soldadura en bloques de 10 minutos y el ciclo de trabajo es un porcentaje de esos 10 minutos. Si se suelda a 195 A con un ciclo de trabajo del 60 % clave . En un bloque de tiempo de 10 minutos, puede soldar durante 6 minutos con 4 minutos de enfriamiento para el soldador. Si el soldador se Se excede el ciclo de trabajo apaga automáticamente, sin embargo, el ventilador seguirá funcionando para enfriar el y se sobrecalentan los componentes. Cuando se alcanza una temperatura segura, se vue Elvesoldador cambiará automáticamente el a encender la soldadora. Para aumentar el ciclo de trabajo, puede reducir el control de salida de amperaje.

LEA Y COMPRENDA TODAS LAS INSTRUCCIONES Y PRECAUCIONES ANTES DE CONTINUAR.

Esta unidad emite un alto voltaje potente y un calor extremo que puede provocar quemaduras graves, desmembramiento, descargas eléctricas y la muerte. VEVOR no será responsable de las consecuencias debidas al mal uso deliberado o involuntario de este producto.

INFORMACIÓN DE SEGURIDAD

En este manual se muestran las siguientes explicaciones con este , en el etiquetado y en toda la demás información facilitada producto:

DANGER

PELIGRO indica una situación peligrosa que

, Si no se evita , provocará la muerte o lesiones graves

WARNING

ADVERTENCIA indica una situación peligrosa que

, Si no se evita , Podría provocar la muerte o lesiones graves.

CAUTION

PRECAUCIÓN Se utiliza junto con el símbolo de alerta de seguridad e indica una situación peligrosa que puede provocar lesiones , Si no se evita , Podría resultar menores o moderadas.

NOTICE

NOT CE se utiliza para abordar prácticas no relacionadas con lesiones personales.

LEER INSTRUCCIONES

Lea y comprenda completamente este manual antes de utilizar la soldadora. Guárdelo para futuras referencias.

DANGER

¡LA DESCARGA ELÉCTRICA PUEDE MATAR!

El uso inadecuado de una soldadora eléctrica puede provocar descargas eléctricas, lesiones y la muerte. Lea todas las precauciones descritas en el manual de la soldadora para reducir la posibilidad de descargas eléctricas.
- Desconecte la soldadora de la fuente de alimentación antes de realizar el montaje, desmontaje o mantenimiento de la misma. antorcha , punta de contacto y al instalar o quitar boquillas.
- Utilice siempre ropa protectora seca y guantes de cuero para soldar y calzado aislante.

Ropa adecuada fabricada con material duradero y resistente al fuego para proteger tu piel.

Si otras personas o mascotas se encuentran en el área de soldadura, élitire pantallas de soldadura para proteger a los transeúntes las chispas.
- Utilice siempre la soldadora en un área limpia, seca y bien ventilada. No utilice la soldadora en áreas húmedas o mal ventiladas. medio , húmedo ;
- Los circuitos de electrodos y de trabajo (o de tierra) están eléctricamente "calientes" cuando la soldadora está encendida. No permita que estas partes "calientes" entren en contacto con su piel desnuda o con su ropa mojada.
- separarse del circuito de soldadura utilizando esteras aislantes para evitar el contacto con el superficie de trabajo.
Asegúrese de que la pieza de trabajo esté correctamente apoyada y conectada a tierra antes de comenzar un trabajo eléctrico. operación de soldadura.
- Fije siempre la pinza de tierra a la pieza a soldar y lo más cerca posible del área de soldadura. posible. Esto dará la menor resistencia y la mejor soldadura.

DANGER

¡LAS CHISPAS DE SOLDADURA PUEDEN CAUSAR INCENDIO O EXPLOSIÓN!

• La soldadura eléctrica produce chispas que pueden descargarse a distancias considerables a alta velocidad y encender vapores y materiales inflamables o explosivos.
• No opere la soldadora de arco eléctrico en áreas donde haya vapores inflamables o explosivos.
• No lo use cerca de superficies combustibles. Retire todos los elementos inflamables que se encuentren a menos de 35 pies de la soldadura.

Área de ing.

- Mantenga siempre un extintor de incendios cerca mientras suelda. - Utilice

mantas de soldadura para proteger superficies pintadas y/o inflamables, burletes de goma, motores, etc. tableros de instrumentos

- Asegúrese de que la fuente de alimentación tenga un cableado con la clasificación adecuada para soportar el uso de energía.

WARNING

¡LOS CAMPOS ELECTROMAGNÉTICOS PUEDEN SER UN PELIGRO PARA LA SALUD!

- El campo electromagnético que se genera durante la soldadura por arco puede interferir con varios dispositivos eléctricos y electrónicos, como marcapasos cardíacos. Cualquier persona que utilice dichos dispositivos debe

Consulte con su médico antes de realizar cualquier operación de soldadura eléctrica.

La exposición a campos electromagnéticos durante la soldadura puede tener otros efectos sobre la salud que no se describen a continuación. conocido.

WARNING ¡LOS RAYOS DEL ARCO PUEDEN QUEMAR!

• Los rayos del arco producen una intensa radiación ultravioleta que puede quemar la piel expuesta y causar quemaduras en los ojos. daño. use un protector con el filtro adecuado (un mínimo de #1 1) para proteger sus ojos de chispas y rayos del arco al soldar o al observar una soldadura por arco abierto (ver ANsl (Z49.1 y Z87.1 para normas de seguridad).
• Utilice ropa adecuada, fabricada con material duradero e ignífugo para proteger su piel.
  Si hay otras personas o mascotas en el área de soldadura, use pantallas de soldadura para proteger a los transeúntes. de chispas y rayos de arco.

WARNING ¡LOS HUMOS Y GASES DE SOLDADURA PUEDEN REPRESENTAR UN PELIGRO PARA LA SALUD!

• Los humos y gases que se liberan durante la soldadura son peligrosos. No respire los humos que se producen durante la operación de soldadura. Use un respirador aprobado por OSHA al soldar.
• Trabaje siempre en un área adecuadamente ventilada.
• Nunca suelde materiales revestidos, incluidos, entre otros: cadmiados, galvanizados,

dirigir

A CAUTION base de metal. ¡EL METAL CALIENTE Y LAS HERRAMIENTAS QUEMARAN!

• ¡La soldadura eléctrica calienta el metal y las herramientas a temperaturas que pueden provocar quemaduras graves!
• Utilice equipo de Guantes y ropa resistentes al calor cuando se utiliza Eastwood o cualquier otro equipo de soldadura. protección. Nunca toque la superficie de trabajo soldada que punta o boquilla de la antorcha hasta que estén completamente esté fría.

CAUTION ¡LAS VIRUTAS METÁLICAS QUE VUELAN PUEDEN CAUSAR LESIONES!

• El pulido y el lijado expulsan virutas de metal, polvo, residuos y chispas a alta velocidad. Para evitar lesiones oculares, use anteojos de seguridad aprobados. - Use un respirador aprobado por OSHA al
  lijar o pulir.

- Lea todos los manuales incluidos con las amoladoras, lijadoras u otras herramientas eléctricas específicas utilizadas antes y después del proceso de soldadura. Tenga en cuenta todas las advertencias de seguridad para herramientas eléctricas.

ARTICULOS REQUERIDOS

Antes de comenzar a utilizar la soldadora TIG/MMA 205 ST CK, Asegúrese de tener lo siguiente:

- Un disyuntor monofásico de 1 fase de 10/220 voltios de CA, 50/60 Hz, 50 A, debidamente conectado a tierra.

NOTA: ¡La unidad debe estar conectada a tierra para funcionar de manera adecuada y segura!

- Una limpieza, seguro bien iluminado, Área de trabajo seca y bien ventilada.

- Una camisa de manga larga no inflamable o una chaqueta de soldadura

Guantes de soldadura resistentes

- Casco de soldadura con oscurecimiento automático para brindar protección ocular durante las operaciones de soldadura. Nota: DEBE ser un #1 1 Igual o más oscuro.

- Cepillos de soldadura de alambre de acero inoxidable dedicados para cada material a soldar.

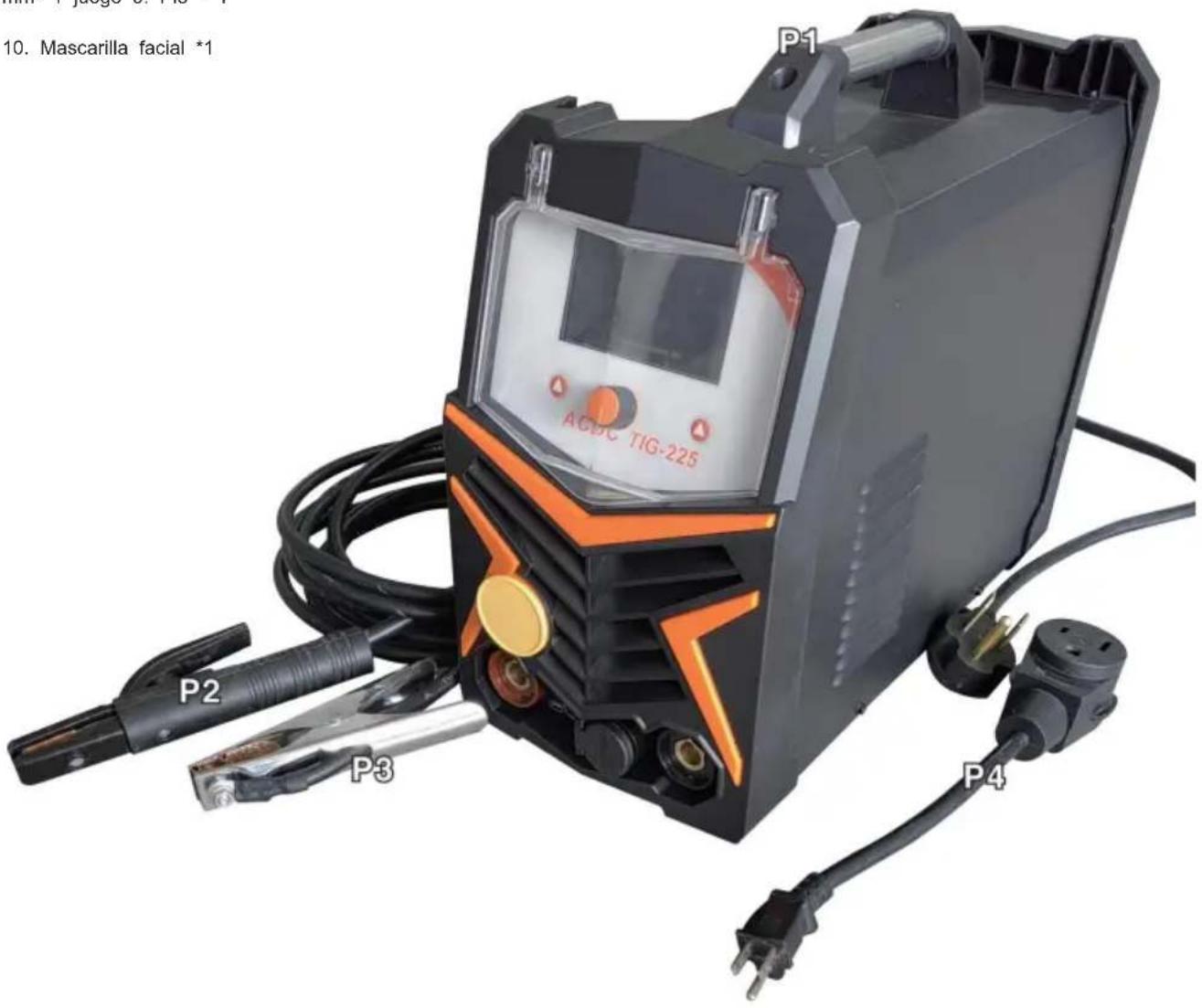

CONTENIDO

Retire todos los elementos de la caja. Compárelos con la lista a continuación para asegurarse de que la unidad esté completa.

1. ACDC TIG-225

2. Cable adaptador de corriente (máquina de fuente de alimentación

dual) 3,2 m 25 mm² Abrazadera de tierra 300 A 1

juego 4,2 m 25 mm² Alicates de soldadura eléctrica 3001

juego 5,3 m Tubo de

aire * 1 6. Banda traqueolaríngea * 2

1. Medidor de gas de soldadura por arco de

argón * 1 8. Antorcha de soldadura TIG WP-17 de 13

mm² 1 juego 9. Pie * 1

1. Mascarilla facial *1

10. Mascarilla facial *1 P1 ACDC TIG-225 P2 P3 P4

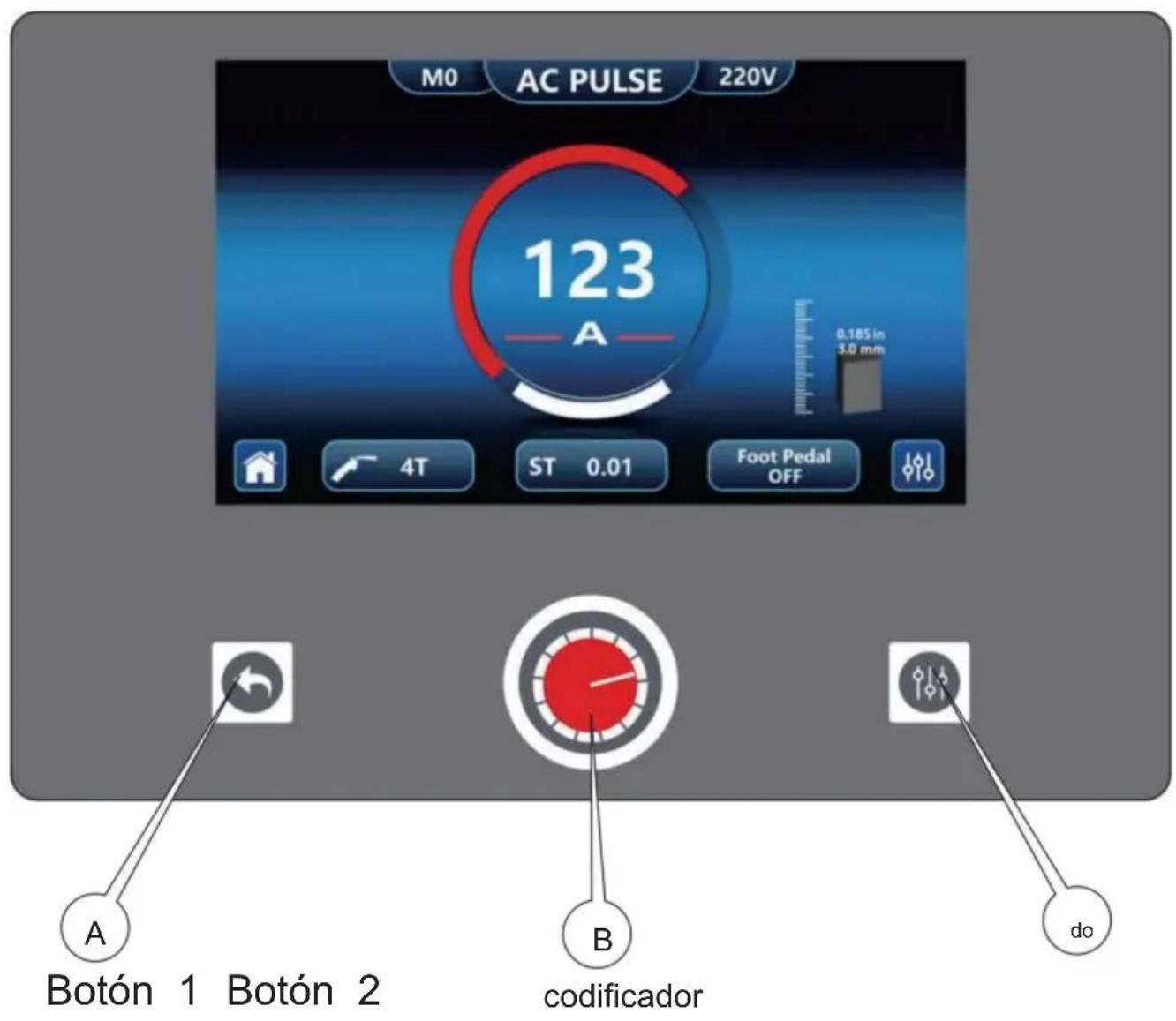

PANEL DE CONTROL Y VISUALIZACIÓN

M0 AC PULSE 220V 123 A 0.185 in 3.0 mm 4T ST 0.01 Foot Pedal OFF A Botón 1 Botón 2 codificador B do

Haga clic en el botón para seleccionar la función que desea mantener activada Alarma en pantalla como protección térmica

INSTRUCCIONES DE FUNCIONAMIENTO DEL PANEL

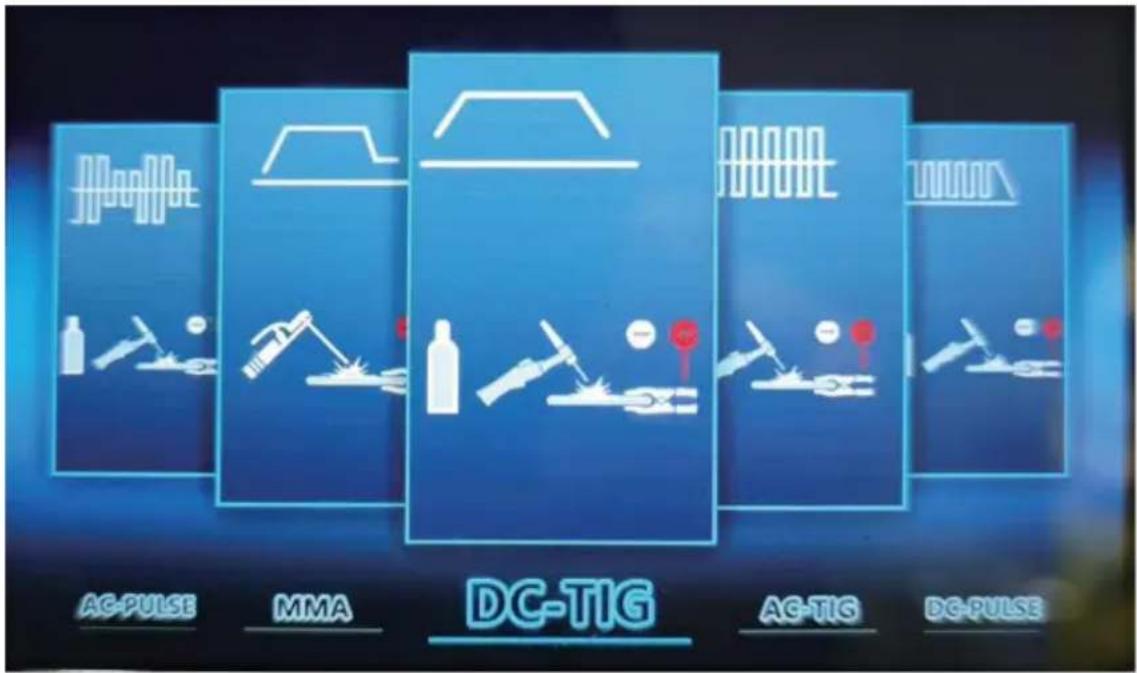

SELECCIÓN DE TIPOS DE SOLDADURA

• Codificador rotatorio, ciclo para elegir 5 tipos de soldadura: soldadura manual DC, DCargonarc soldadura, soldadura por arco de argón CA, soldadura por pulsos CC, soldadura por pulsos CA.
• Seleccione el tipo de soldadura deseado y presione el codificador para ingresar a la pantalla de operación. - La imagen que se muestra en la interfaz de selección del tipo de soldadura es la siguiente:

AC-PULSE MMA DC-TIG AG-TIG DG-PULSE

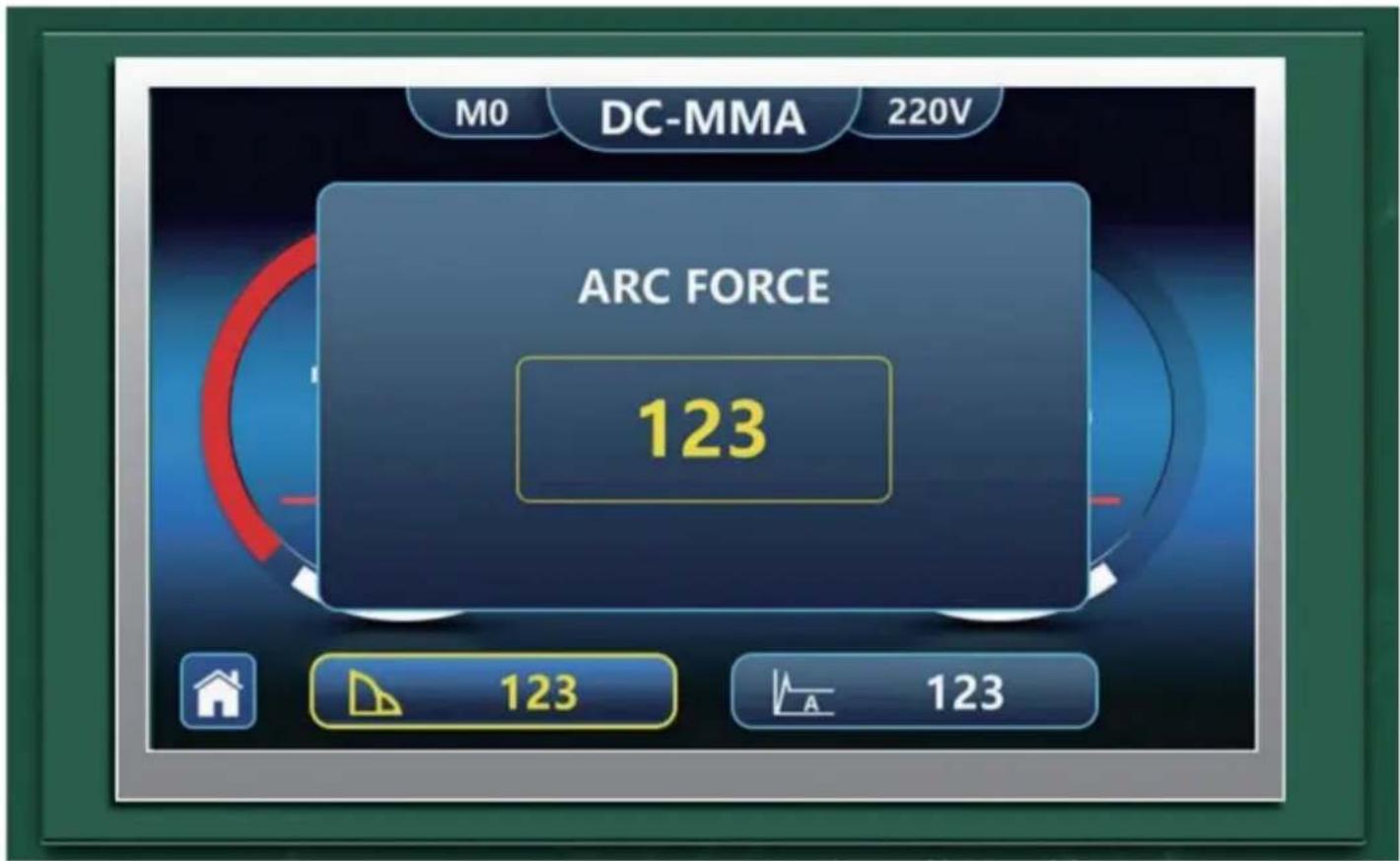

PÁGINA DE OPERACIÓN DE DC MI

- Indicador MMA, indicador de estado de energía.

Visualización de voltaje actual y actual.

Botón 1: corresponde al ícono de retorno de la interfaz, presione para regresar al tipo de soldadura Interfaz de selección.

- Codificador: gire para ajustar la corriente, presione el codificador y gire para seleccionar antiadherente, antichoque, corriente de empuje y corriente de arco, seleccione los parámetros de ajuste requeridos y presione nuevamente para que aparezca la ventana de ajuste, gire el codificador para ajustar los parámetros y finalmente presione para confirmar y salir de la ventana emergente (puede presionar el botón en cualquier momento). tiempodurante el proceso de ajuste 1 Salga de la configuración de parámetros actual; Si no Realice cualquier operación durante el ajuste de parámetros, volverá automáticamente a la Estado de ajuste actual después de 5 segundos.

M0 DC-MMA 220V ARC FORCE 123 123 123

CARACTERÍSTICA		REGULAR EL VALOR	PREDETERMINADORADIO
Corriente continua	40-200	40	Regulación del codificador
EN	ENCENDIDO, APAGADO	EN	Regulación del codificador
COMPARAR	ENCENDIDO, APAGADO	EN	Regulación del codificador
Fuerza ARC	0-60	0	Regulación del codificador
Inicio CALIENTE	0-60	0	Regulación del codificador

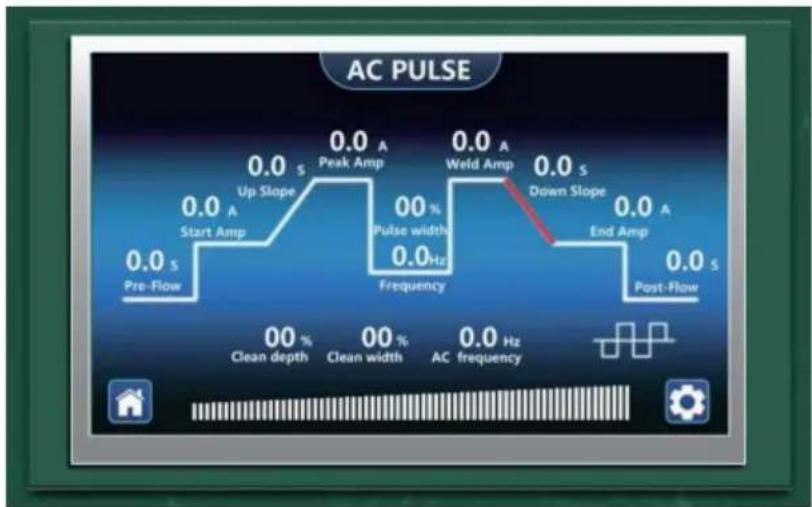

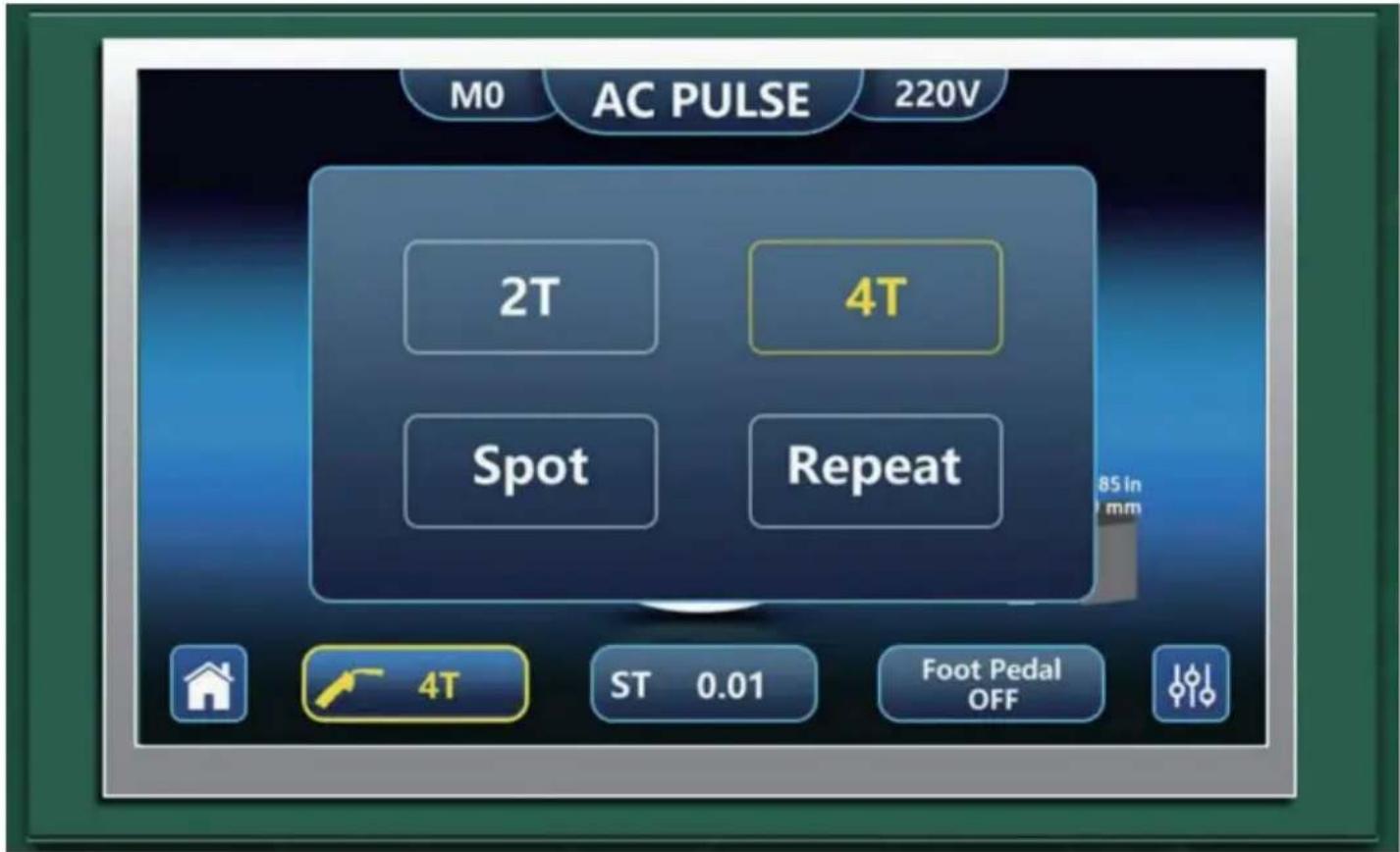

DESCRIPCIÓN DE LA PÁGINA DE OPERACIÓN DCTIG, ACTIG, PULSO DC, PULSO A

• Indicación del tipo de soldadura, indicación del estado de la energía.
• Visualización de la corriente y del espesor de

la placa. Botón 1: correspondiente al icono de retorno de la interfaz, presione para volver al tipo de soldadura. Interfaz de selección.

- Codificador: Gire la corriente de ajuste (adapte automáticamente el espesor de la placa), presione el codificador y gire para seleccionar el modo de operación, el tiempo de soldadura por puntos, el tiempo de intervalo, el interruptor de pedal, seleccione los parámetros de ajuste requeridos y presione nuevamente para que aparezca el Ventana de ajuste, gire el codificador para ajustar los parámetros y finalmente presione para confirmar. y salir de la ventana emergente (puede presionar el botón en cualquier momento durante el ajuste) proceso 1 Salir de la configuración de parámetros actual; Si no realiza ninguna operación durante ajuste de parámetros, volverá automáticamente al estado de ajuste actual después 5 segundos.

- Botón 2: Ingrese a la interfaz de configuración compleja, ingrese el botón Atrás 2 para seleccionar parámetros, el codificador para ajustar el valor, presione 1 para regresar a la interfaz superior.

M0 AC PULSE 220V 2T 4T Spot Repeat 85 in mm 4T ST 0.01 Foot Pedal OFF

CARACTERÍSTICA	RADIO	REGULAR EL VALOR	PREDETERMINADO
Actual	10-200	10	Regulación del codificador
Modo de funcionamiento	2T, 4TPUNTO, REPETIR	2T	Regulación del codificador
Tiempo puntual	0,01 s-9,99 s	0,01 s	Regulación del codificador
Intervalo de tiempo	0,01 s-9,99 s 0,01 s		Regulación del codificador
Pedal de pie	APAGADO, ENCENDIDO	APAGADO	Regulación del codificador

CARACTERÍSTICA	RADIO	POR DEFECTOVALOR	SELECCIONAR	REGULAR
Pre-flujo	0-10	0	Botón2Seleccionar	Codificadorregulación
InicioAmp	10-200	10	Botón2Seleccionar	Codificadorregulación
pendiente arriba	0-10	0	Botón2Seleccionar	Codificadorregulación
Amplificador de soldadura	10-200	10	Botón2Seleccionar	Codificadorregulación
Pendiente abajo	0-10	0	Botón2Seleccionar	Codificadorregulación
Amplificador final	10-200	10	Botón2Seleccionar	Codificadorregulación
Post-flujo	0-10	0	Botón2Seleccionar	Codificadorregulación

TABLA DE PARÁMETROS DE PULSOS DE CC

CARACTERÍSTICA RADIO		POR DEFECTO VALOR	SELECCIONAR	REGULAR
Pre-flujo	0-10	0	Botón2Seleccionar	Codificador regulación
InicioAmp	10-200	10	Botón2Seleccionar	Codificador regulación
pendiente arriba	0-10	0	Botón2Seleccionar	Codificador regulación
Amplificador pico	10-200 10		Botón2Seleccionar	Codificador regulación
LegumbresFrecuencia	2-99,9	5	Botón2Seleccionar	Codificador regulación
Amplificador de soldadura	10-200	10	Botón2Seleccionar	Codificador regulación
Pendiente abajo	0-10	0	Botón2Seleccionar	Codificador regulación
Ancho de pulso	10-90	50	Botón2Seleccionar	Codificadorregulación
Amplificador final	10-200	10	Botón2Seleccionar	Codificadorregulación
Post-flujo	0-10	0	Botón2Seleccionar	Codificadorregulación

TABLA DE PARÁMETROS ACTIG

CARACTERÍSTICA	RADIO	POR DEFECTOVALOR	SELECCIONAR	REGULAR
Pre-flujo	0-10	0	Botón2Seleccionar	Codificadorregulación
InicioAmp	10-200	10	Botón2Seleccionar	Codificadorregulación
pendiente arriba	0-10	0	Botón2Seleccionar	Codificadorregulación
Amplificador de soldadura	10-200	10	Botón2Seleccionar	Codificadorregulación
Pendiente abajo	0-10	0	Botón2Seleccionar	Codificadorregulación
Amplificador final	10-200	10	Botón2Seleccionar	Codificadorregulación
Post-flujo	0-10	0	Botón2Seleccionar	Codificadorregulación
Profundidad limpia	50-150	100	Botón2Seleccionar	Codificadorregulación
Ancho limpio	30-80	50	Botón2Seleccionar	Codificadorregulación
Frecuencia CA	20-200 20		Botón2Seleccionar	Codificadorregulación

TABLA DE PARÁMETROS DE PULSOS DE CA

CARACTERÍSTICA	RADIO	POR DEFECTO VALOR	SELECCIONAR	REGULAR
Pre-flujo	0-10	0	Botón2Seleccionar	Codificador regulación
InicioAmp	10-200	10	Botón2Seleccionar	Codificador regulación
pendiente arriba	0-10	0	Botón2Seleccionar	Codificador regulación
Amplificador pico	10-200	10	Botón2Seleccionar	Codificador regulación
Legumbres Frecuencia	2-99,9	5	Botón2Seleccionar	Codificador regulación
Ancho de pulso	10-90	50	Botón2Seleccionar	Codificador regulación
Amplificador de soldadura	10-200	10	Botón2Seleccionar	Codificador regulación
Pendiente abajo	0-10	0	Botón2Seleccionar	Codificador regulación
Amplificador final	10-200	10	Botón2Seleccionar	Codificador regulación
Post-flujo	0-10	0	Botón2Seleccionar	Codificador regulación
Profundidad limpia	50-150	100	Botón2Seleccionar	Codificador regulación
Ancho limpio	30-80	50	Botón2Seleccionar	Codificador regulación
Frecuencia CA	20-200	20	Botón2Seleccionar	Codificador regulación

El LED de protección térmica se ilumina cuando la unidad ha alcanzado la temperatura máxima del componente interno. Esto ocurre cuando se ha excedido el ciclo de trabajo.

La soldadora se apagará automáticamente, pero el ventilador continuará funcionando para enfriar los componentes sobrecalentados. Cuando se alcance una temperatura seguea, circuito de protección volverá a encender automáticamente la salida de la soldadora.

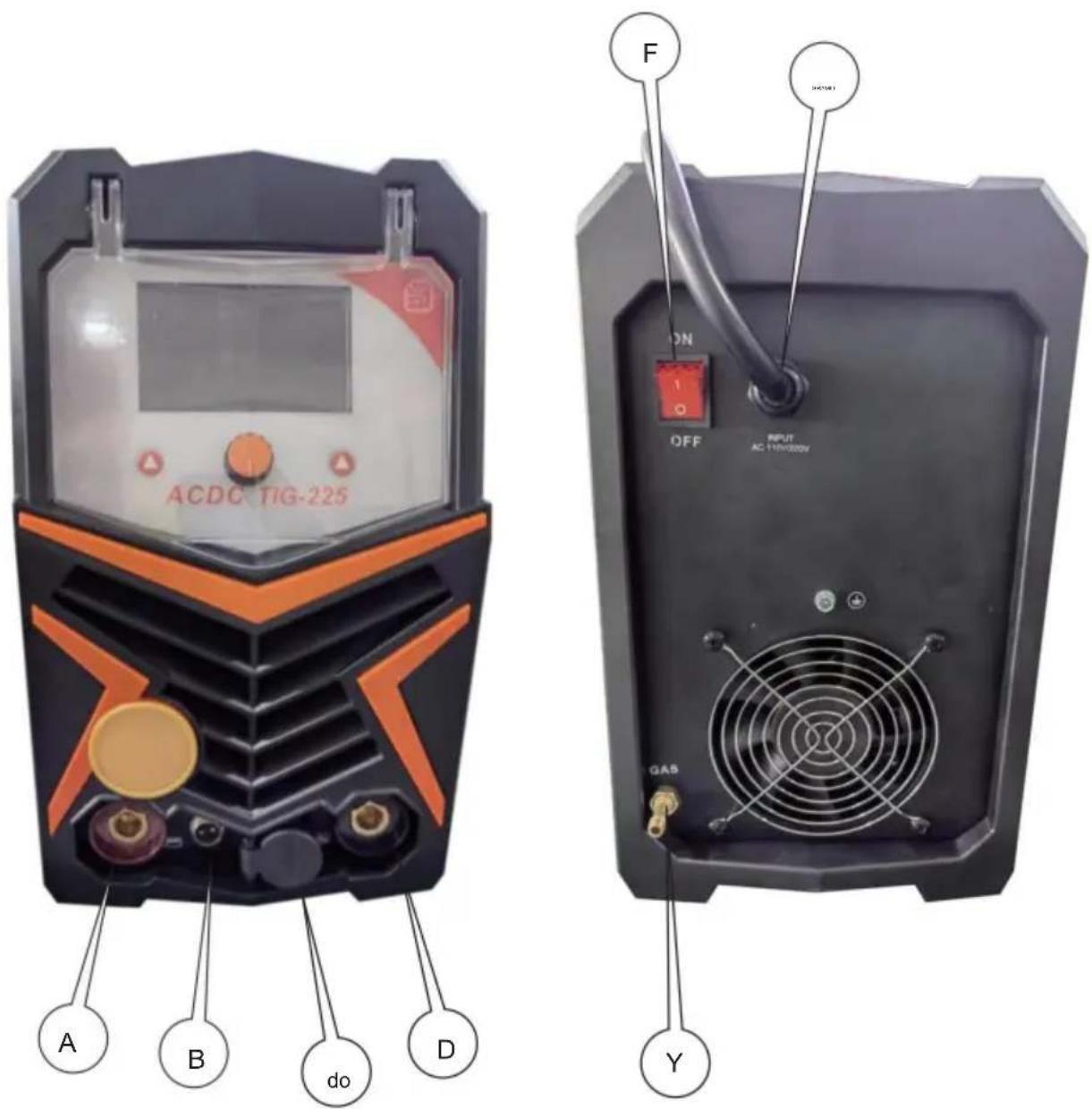

ACDC TIG-225 A B do D F ON OFF INPUT AC TIG-225W GAS Y

A: Interfaz de salida positiva B: Interfaz de interruptor de pistola

C: interfaz gas-electricidad D: interfaz de salida negativa

Interfaz de gas E:TIG F: Interruptor de encendido G: Cable de alimentación

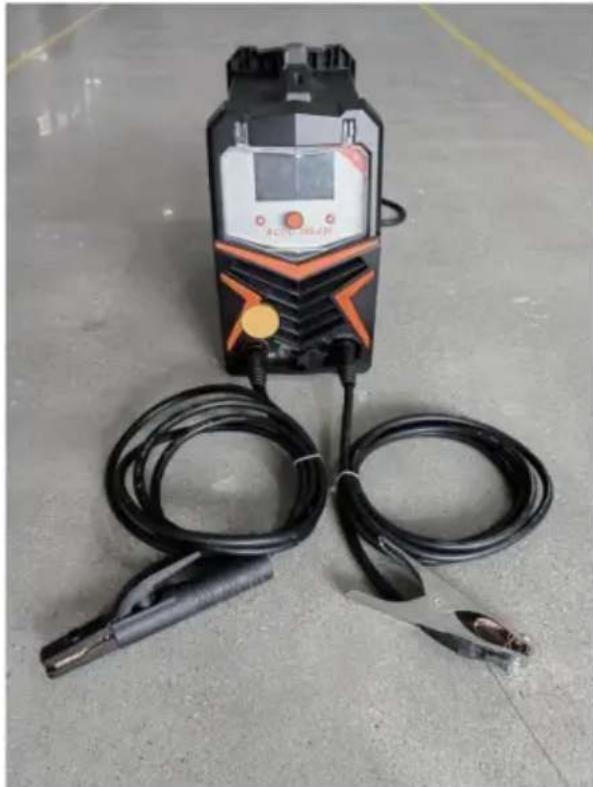

SOLDADURA MANUAL DEPURACIÓN Y FUNCIONAMIENTO

1. Conecte el enchufe de alimentación y enciéndalo. interruptor de encendido.
2. Conecte los alicates de soldadura a la puerto de salida positivo y conectar el pinza de tierra al puerto de salida negativo.
3. Sujete la pieza de trabajo con un soporte. abrazadera.
4. Pulse el botón de modo de soldadura para cambiar al modo de soldadura manual.
5. Ajuste la perilla actual para ajustar la actual al rango apropiado.
6. Toque el electrodo y la pieza de trabajo. con las pinzas de soldar y encender el arco soldadura

SOLDADURA POR ARCO DE ARGÓN DEPURACIÓN Y FUNCIONAMIENTO

1. Encienda el dispositivo y gire el interruptor de encendido.
2. Conecte la pistola de soldadura por arco de argón a la Interfaz gas-eléctrica de la máquina de soldar y
   Aprietelo en el sentido de las agujas del reloj.
3. Inserte el enchufe de dos núcleos de la antorcha en el puerto de conmutación de la antorcha.
4. Conecte el conector rápido de la abrazadera de tierra a el extremo de salida positivo del soldador y manténgalo la pieza de trabajo con la abrazadera de tierra.
5. Pulse el botón de modo de soldadura para cambiar a modo de soldadura por arco de argón.
6. Conecte el tubo de gas del cilindro de gas al argón.
   Puerto de gas para soldadura por arco en el panel trasero y apriete con la banda de la garganta.
7. Gire la válvula del cilindro para alcanzar la presión de soldadura adecuada.
8. Según el espesor de la placa, gire el
   Perilla de ajuste de corriente para lograr la corriente de soldadura adecuada.
9. Toque el electrodo de tungsteno de la soldadura.
   Coloque la antorcha sobre la pieza de trabajo y presione el interruptor de la pistola. el mango y comienza la soldadura

60329 Fráncfort del Meno.

VEVOR®

TOUGH TOOLS, HALF PRICE

Soporte técnico y certificado de garantía

electrónica www.vevor.com/support

VEVOR®

TOUGH TOOLS, HALF PRICE
