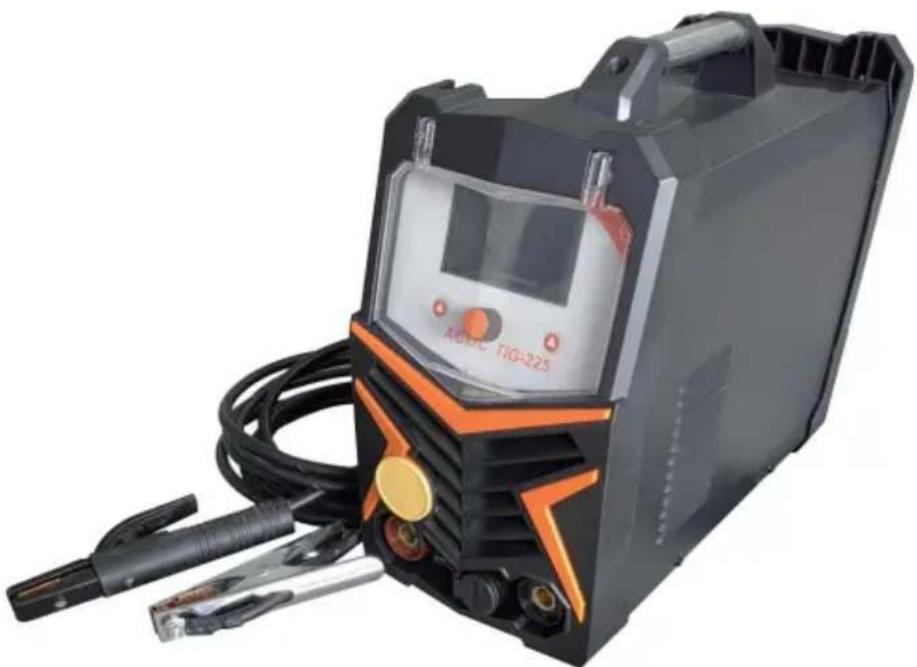

Saldatore TIG

Modello: ACDC TIG-225

Nota: l'immagine del prodotto è di riferimento, i dettagli effettivi prevarranno

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitare a contattarci:

Supporto tecnico e certificato di garanzia elettronica

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiam di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

	Attenzione: per ridurre il rischio di lesioni, l'utente deve leggere attentamente il manuale di istruzioni.
	CORRETTO SMALTIMENTO perl'esposizione Questo prodotto è soggetto alle disposizioni della direttiva europea 2012/19/UE.simbolo raffigurante un bidone della spazzatura barrato indica che il prodotto richiede una raccolta differenziata dei rifiuti nell'Unione Europea. Ciò si applica al prodotto e a tutti gli accessori contrassegnati con questo simbolo. I prodotti contrassegnati come tali potrebbero non essere smaltire insieme ai normali rifiuti domestici, ma devono essere portati in un punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche.
	La conformità è una certificazione di sicurezza CE.

L'ACDCTIG-225 fornisce un metodo conveniente per eseguire la saldatura "stick" dell'acciaio al carbonio. Inverter la tecnologia offre la possibilità di saldare acciaio sottile o di grosso calibro con precisione e facilità. quando si aggiunge la torcia TG opzionale (non inclusa), il regolatore del gas e una bombola di gas di protezione, l'ACDC TIG-225 diventa un saldatore TIG.

SPECIFICHE

Gamma dicorrente di uscita:	Corrente di ingresso	Tensione di ingresso	ValutatoCiclo di lavoro	Diametro asta Materiale	asta
Eletrovalvola MMA 110V40-140A220V 40~200A	I^1 max 50A (110V) eff I^1 38,7A (110V) I^1 massimo 39A (220V) I^1 potenza 30,1A (220V)	110V o 220V	20%@110V140A220V200A	16/01~31/061,6~5,0mm	E6010 E6011E6013 E7014E7018Sacciaio inossidabile
Saldatura TIG 110V10-160A220V 10~225A		110V o 220V	20%@110V160A220V225A	1/16~5/321,6~4,0 mm

CICLO DI LAVORO

Il ciclo di lavoro nominale si riferisce alla quantità di saldatura che può essere eseguita in un determinato lasso di tempo.

L'ACDCTIG-225 ha un ciclo di lavoro del 60% a 195 A. È più facile esaminare il tempo di saldatura in blocchi di 10 minuti e il duty cycle è una percentuale di quei 10 minuti. Se si salda a 195A con un duty cycle del 60%

pultito, entro un blocco di tempo di 10 minuti puoi saldare per 6 minuti con 4 minuti di raffreddamento per la saldatrice. Se la saldatrice si spegne il ciclo di lavoro è superato, automaticamente, tuttavia la ventola continuerà a funzionare per raffreddare la componenti surriscaldati. quando è stata raggiunta una temperatura di sicurezza l'uscita della saldatrice commuta automaticamente la saldatrice si riaccende. Per aumentare il ciclo di lavoro è possibile abbassare il controllo dell'uscita dell'amperaggio.

LEGGERE E COMPRENDERE TUTTE LE ISTRUZIONI E LE PRECAUZIONI PRIMA DI PROCEDERE.

Questa unità emette un potente voltaggio elevato e calore estremo che può causare gravi ustioni, smembramenti, scosse elettriche e morte. VEVOR non sarà ritenuta responsabile per le conseguenze dovute all'uso improprio deliberato o involontario di questo prodotto.

INFORMAZIONI SULLA SICUREZZA

Le seguenti spiegazioni sono visualizzate nel manuale con questo prodostell'etichettatura e su tutte le altre informazioni fornite

DANGER

PERICOLO indica una situazione pericolosa che , se non evitato , provocherà morte o lesioni gravi .

WARNING

ATTENZIONE indica una situazione pericolosa che , se non evitato , potrebbe causare morte o lesioni gravi.

CAUTION

CAUT ON Utilizzato insieme al simbolo di avviso di sicurezza, indica una situazione pericolosa che può causare, se non evitato, potrebbe risultare lesioni lievi o moderate.

NOTICE

NOT OE viene utilizzato per riferirsi a pratiche non correlate a lesioni personali.

LEGGI LE ISTRUZIONI

Leggere attentamente e comprendere il presente manuale prima di utilizzare la saldatrice. Conservarlo per riferimento futuro.

DANGER

LA SCOSSA ELETTRICA PUÒ UCCIDERE!

- L'uso improprio di una saldatrice elettrica può causare scosse elettriche, lesioni e morte! Leggere tutte le precauzioni descritte nel manuale della saldatrice per ridurre la possibilità di scosse elettriche.

· Scollegare la saldatrice dall'alimentazione prima del montaggio, dello smontaggio o della manutenzione della stessa. torcia, punta di contatto e durante l'installazione o la rimozione degli ugelli.

- Indossare sempre indumenti protettivi asciutti e guanti da saldatura in pelle e calzature isolanti. indumenti adatti realizzati in materiale durevole e ignifugo per proteggere la pelle.

Se altre persone o animali domestici si trovano nella zona di saldatura, potrebriare schermi di saldatura per proteggere gli astanti verificarsi scintille.

- Utilizzare sempre la saldatrice in un'area pulita, asciuttae ben ventilata. Non utilizzare la saldatrice in aree piovose o scarsamente ventilate. metà , Bagnato ,

L'elettrodo e i circuiti di lavoro (o di terra) sono elettricamente "caldi" quando la saldatrice è accesa. Non permettere a queste parti "calde" di entrare in contatto con la pelle nuda o con gli indumenti bagnati.

· separarsi dal circuito di saldatura utilizzando tappetini isolanti per evitare il contatto con il superficie di lavoro.

· Assicurarsi che il pezzo in lavorazione sia adeguatamente supportato e messo a terra prima di iniziare un'operazione elettrica operazione di saldatura.

- Fissare sempre il morsetto di terra al pezzo da saldare e il più vicino possibile alla zona di saldatura possibile. Ciò fornirà la minima resistenza e la migliore saldatura.

DANGER

LE SCINTILLE DI SALDATURA POSSONO CAUSARE INCENDI O ESPLOSIONI!

- La saldatura elettrica produce scintille che possono essere scaricate ad alta velocità a distanze considerevoli, accendendo vapori e materiali infiammabili o esplosivi.

· Non utilizzare la saldatrice ad arco elettrico in aree in cui siano presenti vapori infiammabili o esplosivi.

· Non utilizzare vicino a superfici combustibili. Rimuovere tutti gli oggetti infiammabili entro 35 piedi dalla saldatura.

zona di ingaggio.

- Tenere sempre un estintore a portata di mano durante la saldatura. - Utilizzare

coperte per saldatura per proteggere superfici verniciate e/o infiammabili; guarnizioni in gomma, motori, ecc. cruscotti

- Assicurarsi che l'alimentatore sia dotato di cavi adeguatamente dimensionati per gestire il consumo energetico.

WARNING

I CAMPI ELETTROMAGNETICI POSSONO ESSERE UN RISCHIO PER LA SALUTE!

Il campo elettromagnetico generato durante la saldatura ad arco può interferire con vari dispositivi elettrici ed elettronici come i pacemaker cardiaci. Chiunque utilizzi tali dispositivi dovrebbe consultare il proprio medico prima di eseguire qualsiasi operazione di saldatura elettrica.

L'esposizione ai campi elettromagnetici durante la saldatura può avere altri effetti sulla salute che non sono conosciuto.

WARNING I RAGGI DELL'ARCO POSSONO BRUCIARE!

• I raggi dell'arco producono radiazioni ultraviolette intense che possono bruciare la pelle esposta e causare danni agli occhi. danni. utilizzare uno schermo con il filtro appropriato (almeno n. 1 1) per proteggere gli occhi da scintille e i raggi dell'arco durante la saldatura o quando si osserva la saldatura ad arco aperto (vedere ANsl Z49. 1 e Z87. 1 per gli standard di sicurezza).
• utilizzare indumenti adatti, realizzati in materiale resistente alle fiamme, per proteggere la pelle.
  Se altre persone o animali domestici si trovano nell'area di saldatura, utilizzare schermi di saldatura per proteggere gli astanti da scintille e raggi d'arco.

WARNING I FUMI E I GAS DI SALDATURA POSSONO ESSERE UN RISCHIO PER LA SALUTE!

• I fumi e i gas rilasciati durante la saldatura sono pericolosi. Non respirare i fumi prodotti dall'operazione di saldatura. Indossare un respiratore approvato OSHA durante la saldatura.
  · Lavorare sempre in un'area adeguatamente ventilata.
  · Non saldare mai materiali rivestiti, inclusi ma non limitati a: cadmiati, zincati,
  Guida

CAUTION A la base di ammoniaca.IL METALLO E GLI UTENSILI CALDI BRUCERANNO!

La saldatura elettrica riscalda il metallo e gli utensili a temperature che possono causare gravi ustioni!
- utilizzare dispositivi guanti e indumenti resistenti al calore quando si utilizza Eastwood o qualsiasi altro tipo di saldatura di protezione. Non toccare mai la superficie di lavoro saldatapunta o ugello della torcia fino a quando non sono completamente raffreddata.

CAUTION I trucioli metallici volanti possono causare lesioni!

• La molatura e la carteggiatura espelleranno trucioli di metallo, polvere, detriti e scintille ad alta velocità. Per prevenire lesioni agli occhi, indossare occhiali di sicurezza approvati.
• indossare un respiratore approvato OSHA durante la molatura o la carteggiatura.
• Leggere tutti i manuali forniti con le smerigliatrici, le levigatrici o altri utensili elettrici specifici utilizzati prima e dopo il processo di saldatura. Siate consapevoli di tutte le avvertenze di sicurezza per gli utensili elettrici.

ARTICOLI RICHIESTI

Prima di iniziare a utilizzare la SALDATURA TIG/MMA 205 ST CK

, assicurati di avere quanto segue:

• Un interruttore automatico monofase 1 10/220 volt CA, 50/60 Hz, 50 A correttamente collegato a terra.
  NOTA: per funzionare correttamente e in sicurezza, l'unità deve essere collegata a terra!
• Una pulita , , sicuro ben illuminato area di lavoro asciutta e ben ventilata.
  · Una camicia a maniche lunghe non infiammabile o una giacca da

SALDATURA · Guanti da saldatura resistenti

• Casco da saldatura auto-oscurante per fornire protezione agli occhi durante le operazioni di saldatura. Nota: DEVE essere un #1 1 Uguale o più scuro.
• Spazzole per saldatura in filo di acciaio inossidabile dedicate per ogni materiale da saldare.

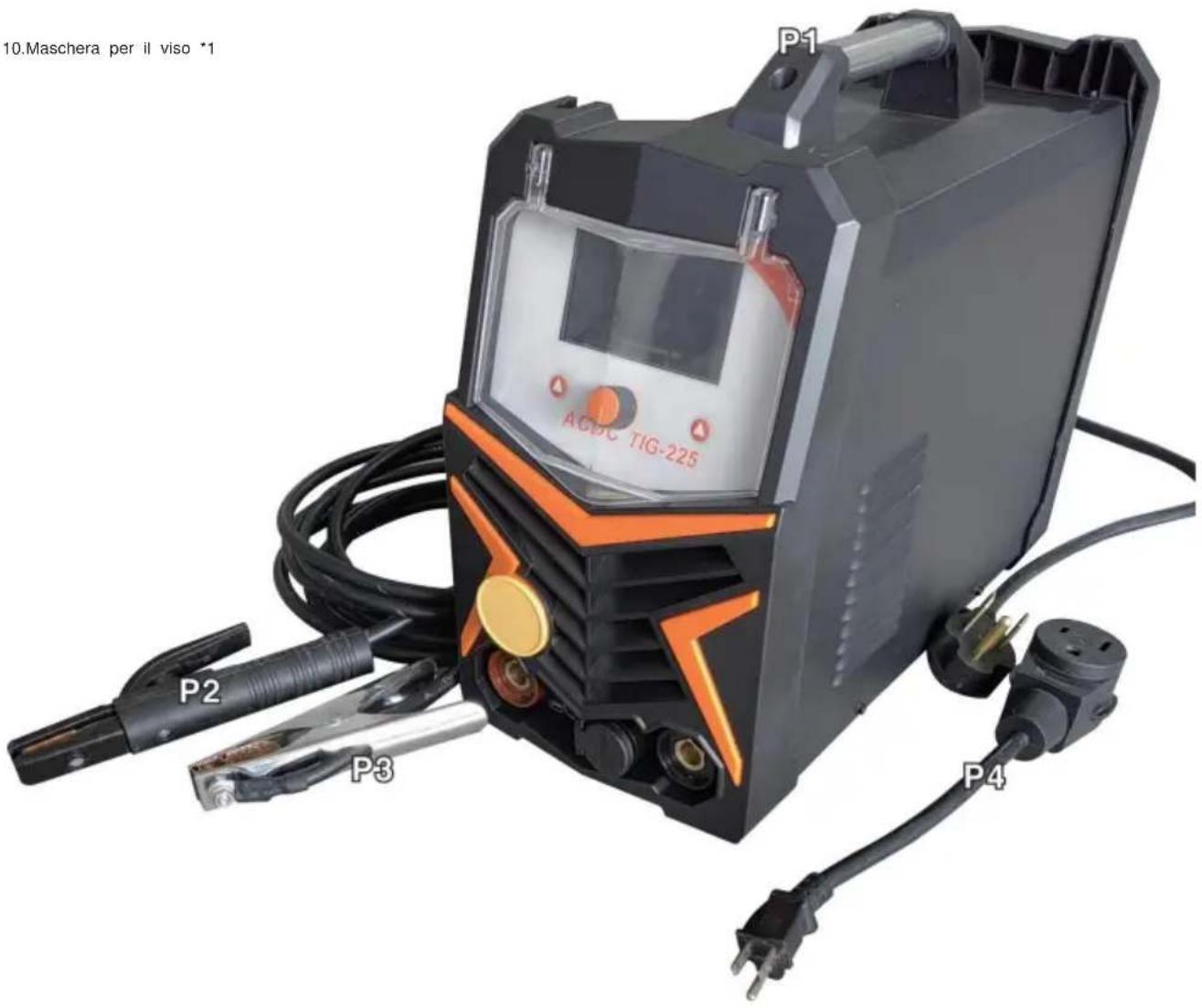

CONTENUTO

Rimuovere tutti gli articoli dalla scatola e confrontarli con l'elenco sottostante per accertarsi che l'unità sia completa.

1. ACDC TIG-225

2. Cavo adattatore di alimentazione (macchina a doppia alimentazione) 3,2 m 25

mm² Morsetto di terra 300 A 1 set 4,2 m 25 mm² Pinze per

saldatura elettrica 3001 set 5,3 m Tubo dell'aria * 1 6. Fascia

tracheolaringea * 2 7.

Misuratore del gas per saldatura ad arco di

argon * 1 8. Torcia per saldatura TIG WP-17 13 mm²

1 set 9. Piede * 1

10.Maschera per il viso *1

10.Maschera per il viso *1 ACDC TIG-225 P1 P2 P3 P4

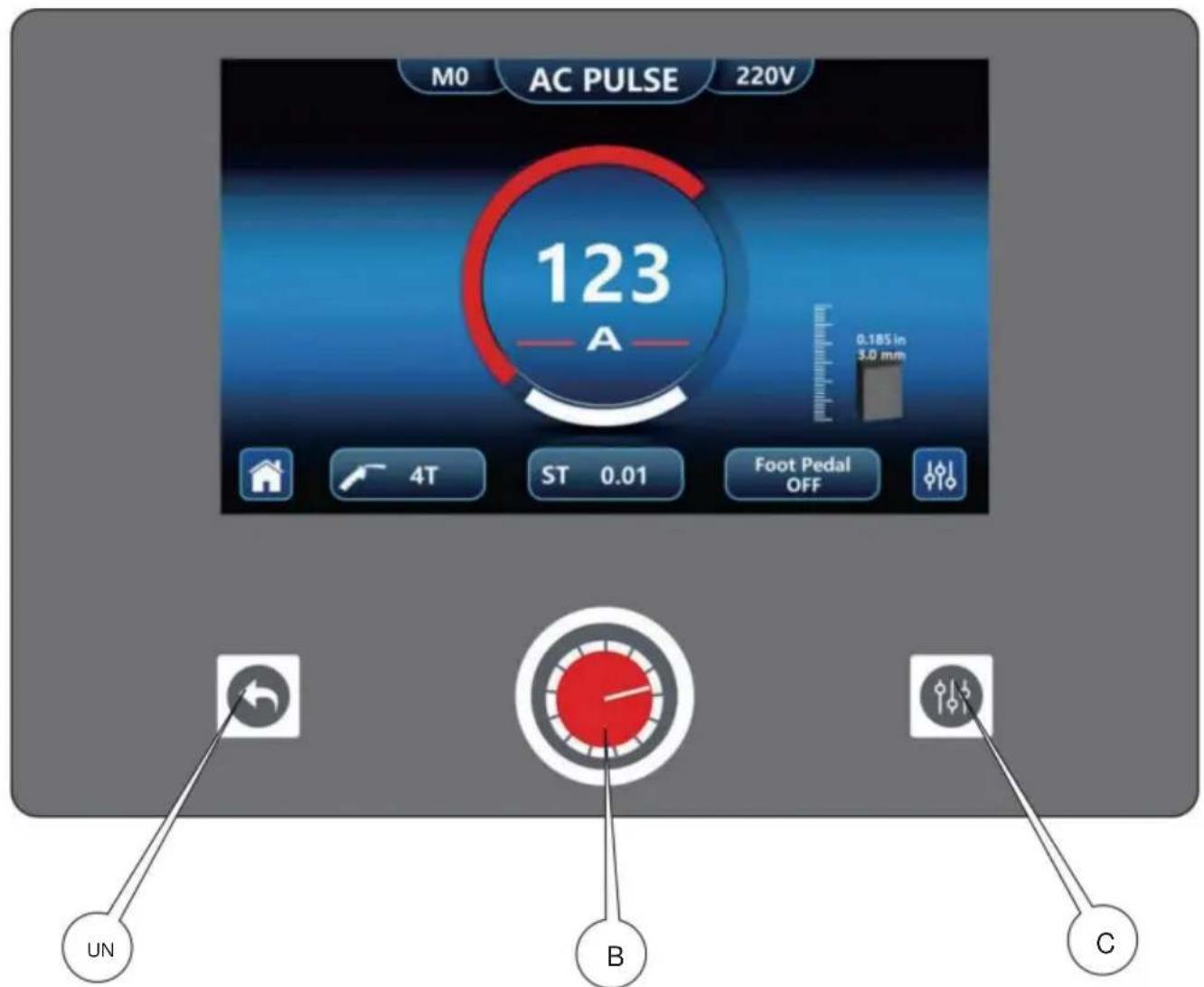

PANNELLO DI CONTROLLO E VISUALIZZAZIONE

M0 AC PULSE 220V 123 A 0.185 in 3.0 mm 4T ST 0.01 Foot Pedal OFF UN B C

codificatorePulsante 1 Pulsante 2

Fare clic sul pulsante per selezionare la funzione da mantenere fissa Allarme sullo schermo come protezione termica

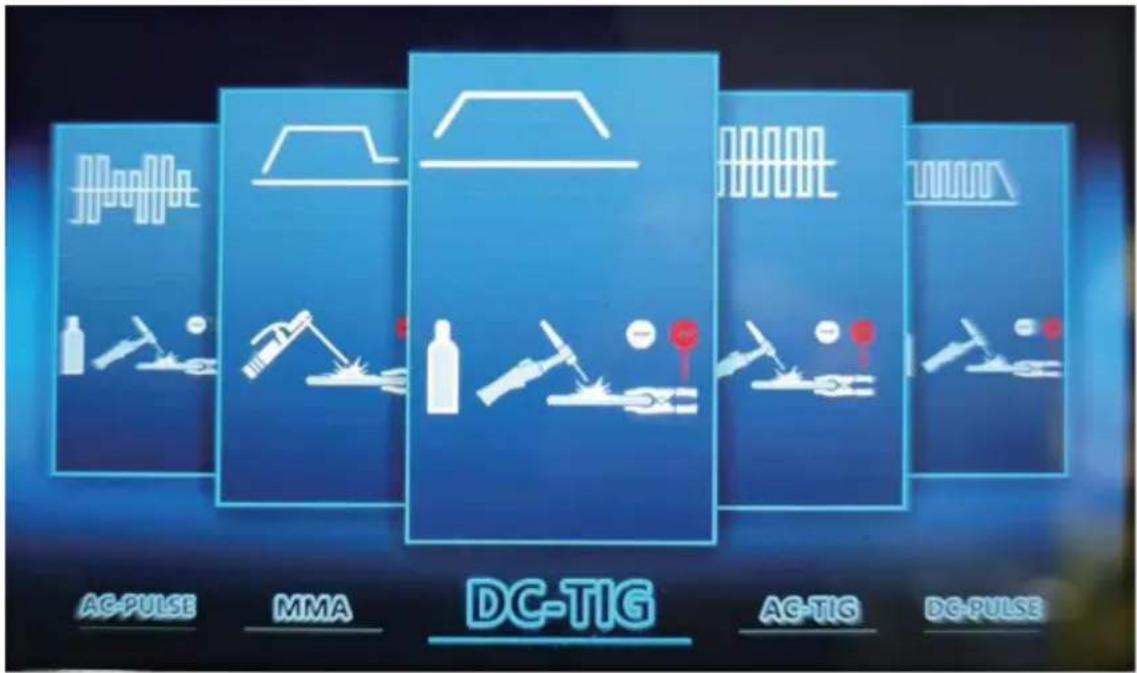

SELEZIONE DEL TIPO DI SALDATURA

ÿ Encoder rotativo, ciclo per scegliere 5 tipi di saldatura: saldatura manuale DC, DC Cargonarc saldatura, saldatura ad arco di argon in corrente alternata, saldatura a impulsi in corrente continua, saldatura a impulsi in corrente alternata.

ÿ Selezionare il tipo di saldatura desiderato e premere l'encoder per accedere alla schermata operativa. ÿ L'immagine visualizzata sull'interfaccia di selezione del tipo di saldatura è la seguente:

AC-PULSE MMA DC-TIG AG-TIG DG-PULSE

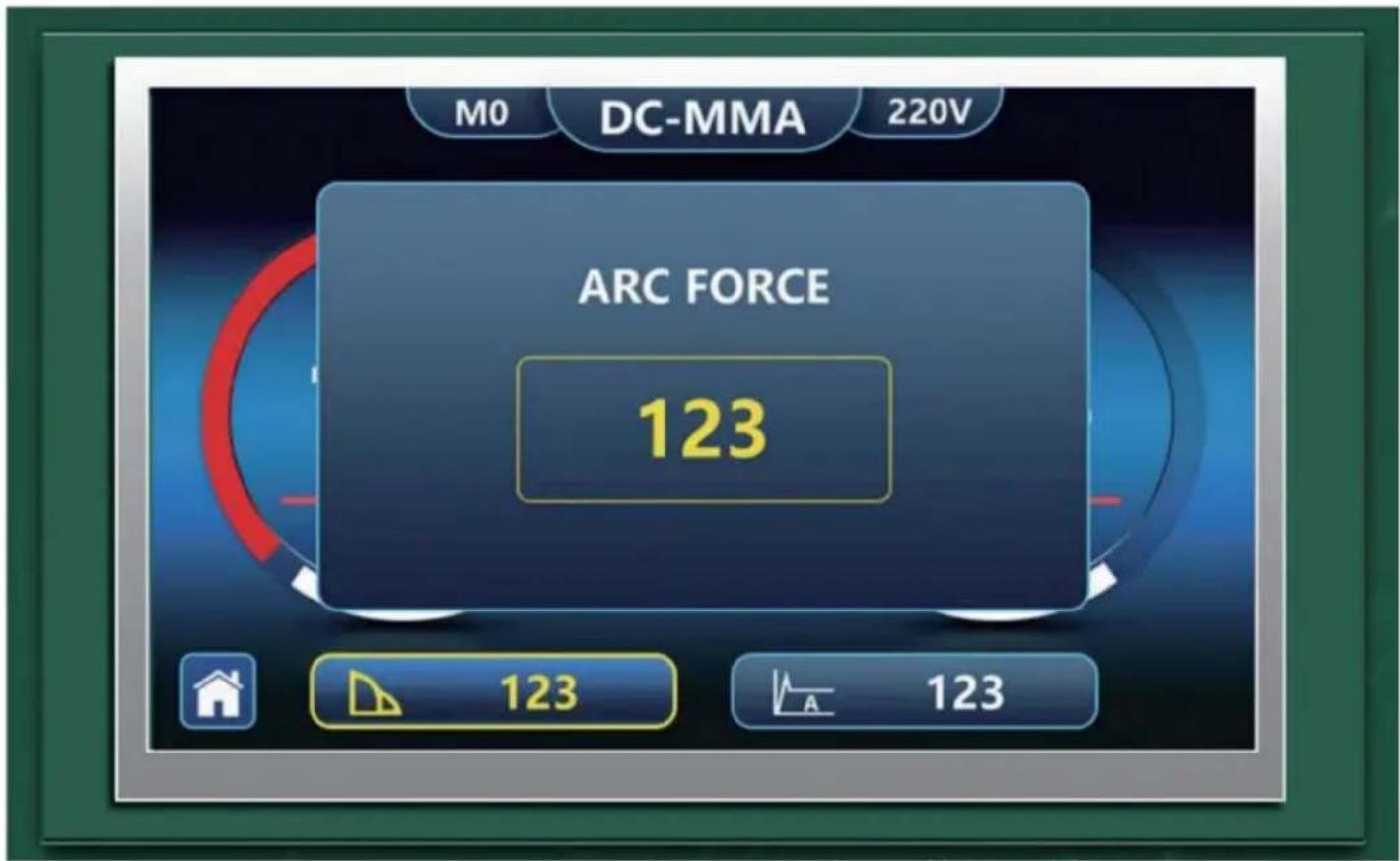

PAGINA DI OPERAZIONE DC MMA

ÿ Indicatore MMA, indicatore dello stato di alimentazione. ÿ Visualizzazione della

tensione attuale e effettiva. ÿ Pulsante 1: corrispondente all'icona di ritorno dell'interfaccia, premere per tornare al tipo di saldati interfaccia di selezione.

ÿ Encoder: ruotare per regolare la corrente, premere l'encoder e ruotare per selezionare anti-stick, anti-shock, corrente di spinta e corrente d'arco, selezionare i parametri di regolazione richiesti e premere di nuovo per visualizzare la finestra di regolazione, ruotare l'encoder per regolare i parametri e infine premere per confermare e uscire dalla finestra pop-up (è possibile premere il pulsante in qualsiasi momento tempodurante il processo di regolazione 1 Uscire dall'impostazione dei parametri correnti; Se non eseguire qualsiasi operazione durante la regolazione dei parametri, tornerà automaticamente alla stato di regolazione corrente dopo 5 secondi.

M0 DC-MMA 220V ARC FORCE 123 123 123

CARATTERISTICA		REGOLAZIONE VALORE DEFAULTTRAGGIO
Corrente continua	40-200	40	Regolazione dell'encoder
SU	Acceso, spento	SU	Regolazione dell'encoder
CONFRONTARE	Acceso, spento	SU	Regolazione dell'encoder
Forza ARC Da 0 a 60		0	Regolazione dell'encoder
Inizio a CALDO	Da 0 a 60	0	Regolazione dell'encoder

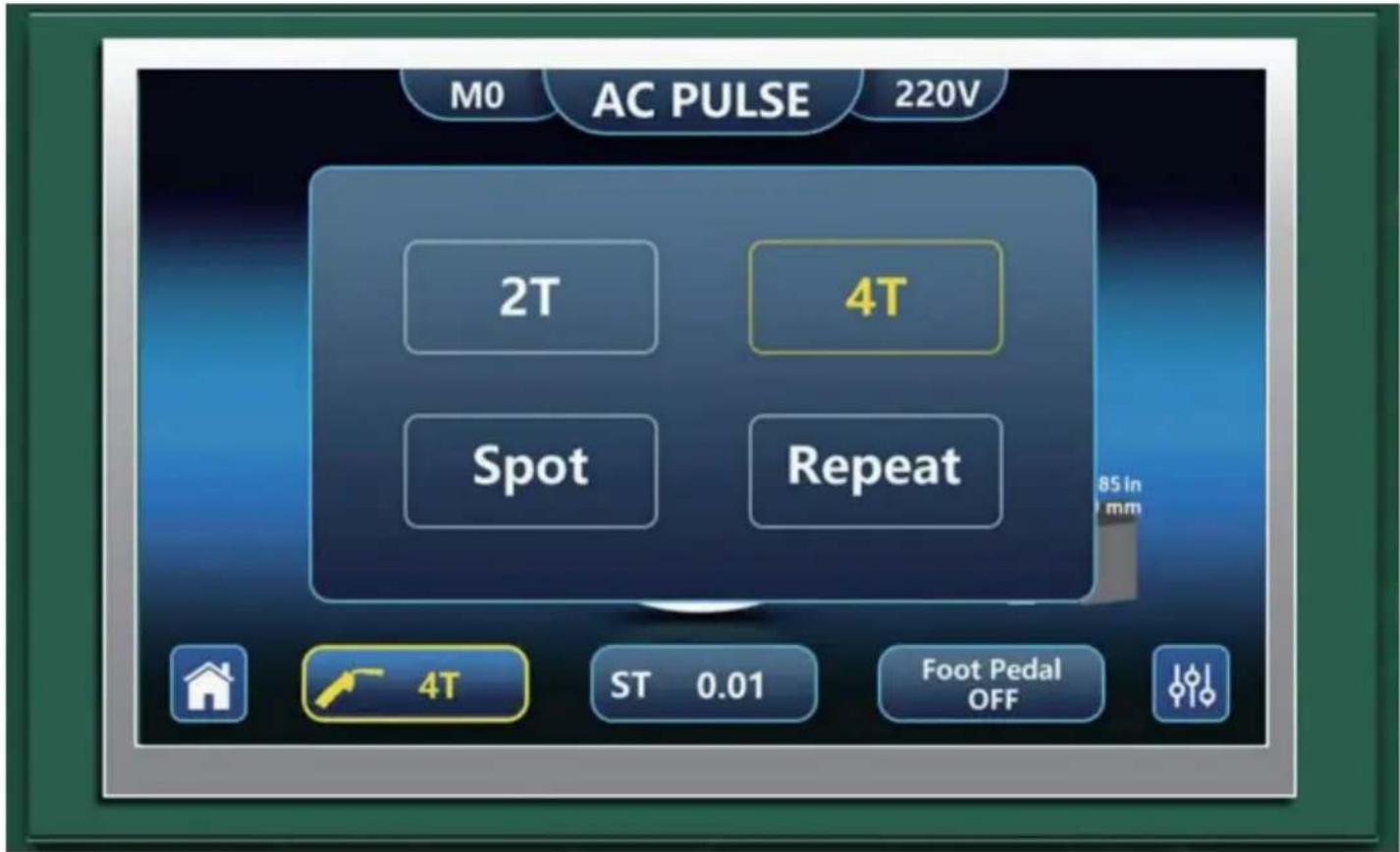

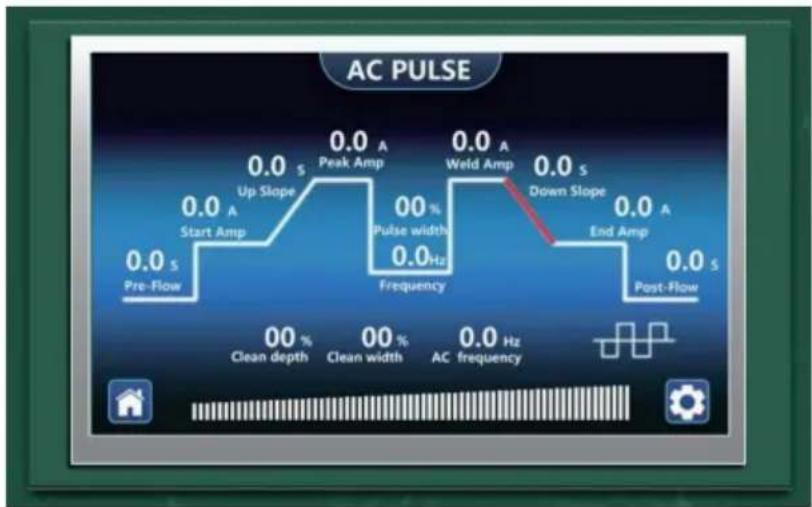

DESCRIZIONE DELLA PAGINA DI FUNZIONAMENTO DCTIG, ACTIG, DC PULSE, AC PULSI

ÿ Indicazione del tipo di saldatura, indicazione dello stato di

alimentazione. ÿ Visualizzazione dello spessore

della piastra e della corrente. ÿ Pulsante 1: corrispondente all'icona di ritorno dell'interfaccia, premere per tornare al tipo di saldatura interfaccia di selezione.

y Encoder: ruotare la corrente di regolazione (adattare automaticamente lo spessore della piastra), premere l'encoder e ruotare per selezionare la modalità di funzionamento, il tempo di saldatura a punti, l'intervallo, l'interruttore a pedale, selezionare i parametri di regolazione richiesti e premere nuovamente per visualizzare il popup finestra di regolazione, ruotare l'encoder per regolare i parametri e infine premere per confermare e uscire dalla finestra pop-up (è possibile premere il pulsante in qualsiasi momento durante la regolazione processo 1 Esci dall'impostazione dei parametri correnti; se non esegui alcuna operazione durante regolazione dei parametri, tornerà automaticamente allo stato di regolazione corrente dopo 5 secondi.

ÿ Pulsante 2: accedere all'interfaccia di impostazione complessa, immettere il pulsante Indietro 2 per selezionare parametri, l'encoder per regolare il valore, premere 1 per tornare all'interfaccia superiore.

M0 AC PULSE 220V 2T 4T Spot Repeat 85 in mm 4T ST 0.01 Foot Pedal OFF

CARATTERISTICA	RAGGIO	REGOLAZIONE VALORE DEFAULT
Attuale	10-200	10	Regolazione dell'encoder
Modalità operativa	2T, 4T SPOTÿRIPETI	2T	Regolazione dell'encoder
Tempo di Spot	Da 0,01 a 9,99 secondi	0,01S	Regolazione dell'encoder
Intervallo di tempo	Da 0,01 a 9,99 secondi	0,01S	Regolazione dell'encoder
Pedale	SPENTO, ACCESO	SPENTO	Regolazione dell'encoder

CARATTERISTICA	RAGGIO	PREDEFINITOVALORE	SELEZIONA	REGOLA
Pre-flusso	Da 0 a 10	0	Pulsante2Seleziona	Codificatore regolamento
StartAmp	10-200	10	Pulsante2Seleziona	Codificatore regolamento
Pendenza in salita	Da 0 a 10	0	Pulsante2Seleziona	Codificatore regolamento
SaldaturaAmp	10-200	10	Pulsante2Seleziona	Codificatore regolamento
Pendenza in discesa	Da 0 a 10	0	Pulsante2Seleziona	Codificatore regolamento
Ampliamento finale	10-200	10	Pulsante2Seleziona	Codificatore regolamento
Post-flusso	Da 0 a 10	0	Pulsante2Seleziona	Codificatore regolamento

PARAMETRIZZABILE IMPULSO DC

	RAGGIO CARATTERISTICA VALORE	PREDEFINITO	SELEZIONA	REGOLA
Pre-flusso	Da 0 a 10	0	Pulsante2Seleziona	Codificatore regolamento
StartAmp	10-200	10	Pulsante2Seleziona	Codificatore regolamento
Pendenza in salita	Da 0 a 10	0	Pulsante2Seleziona	Codificatore regolamento
PeakAmp	10-200	10	Pulsante2Seleziona	Codificatore regolamento
Impulso Frequenza	2-99,9	5	Pulsante2Seleziona	Codificatore regolamento
SaldaturaAmp	10-200	10	Pulsante2Seleziona	Codificatore regolamento
Pendenza in discesa	Da 0 a 10	0	Pulsante2Seleziona	Codificatore regolamento
Larghezza di impulso	10-90	50	Pulsante2Seleziona	Codificatore regolamento
Ampliamento finale	10-200	10	Pulsante2Seleziona	Codificatore regolamento
Post-flusso	Da 0 a 10	0	Pulsante2Seleziona	Codificatore regolamento

TABELLA DEI PARAMETRI ACTIG

	RAGGIO CARATTERISTICA VALORE	PREDEFINITO	SELEZIONA	REGOLA
Pre-flusso	Da 0 a 10	0	Pulsante2Seleziona	Codificatore regolamento
StartAmp	10-200	10	Pulsante2Seleziona	Codificatore regolamento
Pendenza in salita	Da 0 a 10	0	Pulsante2Seleziona	Codificatore regolamento
SaldaturaAmp	10-200	10	Pulsante2Seleziona	Codificatore regolamento
Pendenza in discesa	Da 0 a 10	0	Pulsante2Seleziona	Codificatore regolamento
Ampliamento finale	10-200	10	Pulsante2Seleziona	Codificatore regolamento
Post-flusso	Da 0 a 10	0	Pulsante2Seleziona	Codificatore regolamento
Profondità pulita	50-150	100	Pulsante2Seleziona	Codificatore regolamento
Larghezza pulita	30-80	50	Pulsante2Seleziona	Codificatore regolamento
Frequenza CA	20-200	20	Pulsante2Seleziona	Codificatore regolamento

PARAMETRIZZABILE IMPULSO CA

CARATTERISTICA	RAGGIO	PREDEFINITO VALORE	SELEZIONA	REGOLA
Pre-flusso	Da 0 a 10	0	Pulsante2Seleziona	Codificatore regolamento
StartAmp	10-200	10	Pulsante2Seleziona	Codificatore regolamento
Pendenza in salita	Da 0 a 10	0	Pulsante2Seleziona	Codificatore regolamento
PeakAmp	10-200	10	Pulsante2Seleziona	Codificatore regolamento
Impulso Frequenza	2-99,9	5	Pulsante2Seleziona	Codificatore regolamento
Larghezza di impulso	10-90	50	Pulsante2Seleziona	Codificatore regolamento
SaldaturaAmp	10-200	10	Pulsante2Seleziona	Codificatore regolamento
Pendenza in discesa	Da 0 a 10	0	Pulsante2Seleziona	Codificatore regolamento
Ampliamento finale	10-200	10	Pulsante2Seleziona	Codificatore regolamento
Post-flusso	Da 0 a 10	0	Pulsante2Seleziona	Codificatore regolamento
Profondità pulita	50-150	100	Pulsante2Seleziona	Codificatore regolamento
Larghezza pulita	30-80	50	Pulsante2Seleziona	Codificatore regolamento
Frequenza CA	20-200	20	Pulsante2Seleziona	Codificatore regolamento

Il LED di protezione termica si accende quando l'unità ha raggiunto la temperatura massima dei componenti interni.

Ciò si verifica quando è stato superato il ciclo di lavoro.

La saldatrice si spegnerà automaticamente, ma la ventola continuerà a funzionare per raffreddare i componenti surriscaldati. Una volta raggiunta una temperatura sicuracirduito di protezione riaccenderà automaticamente l'uscita della saldatrice.

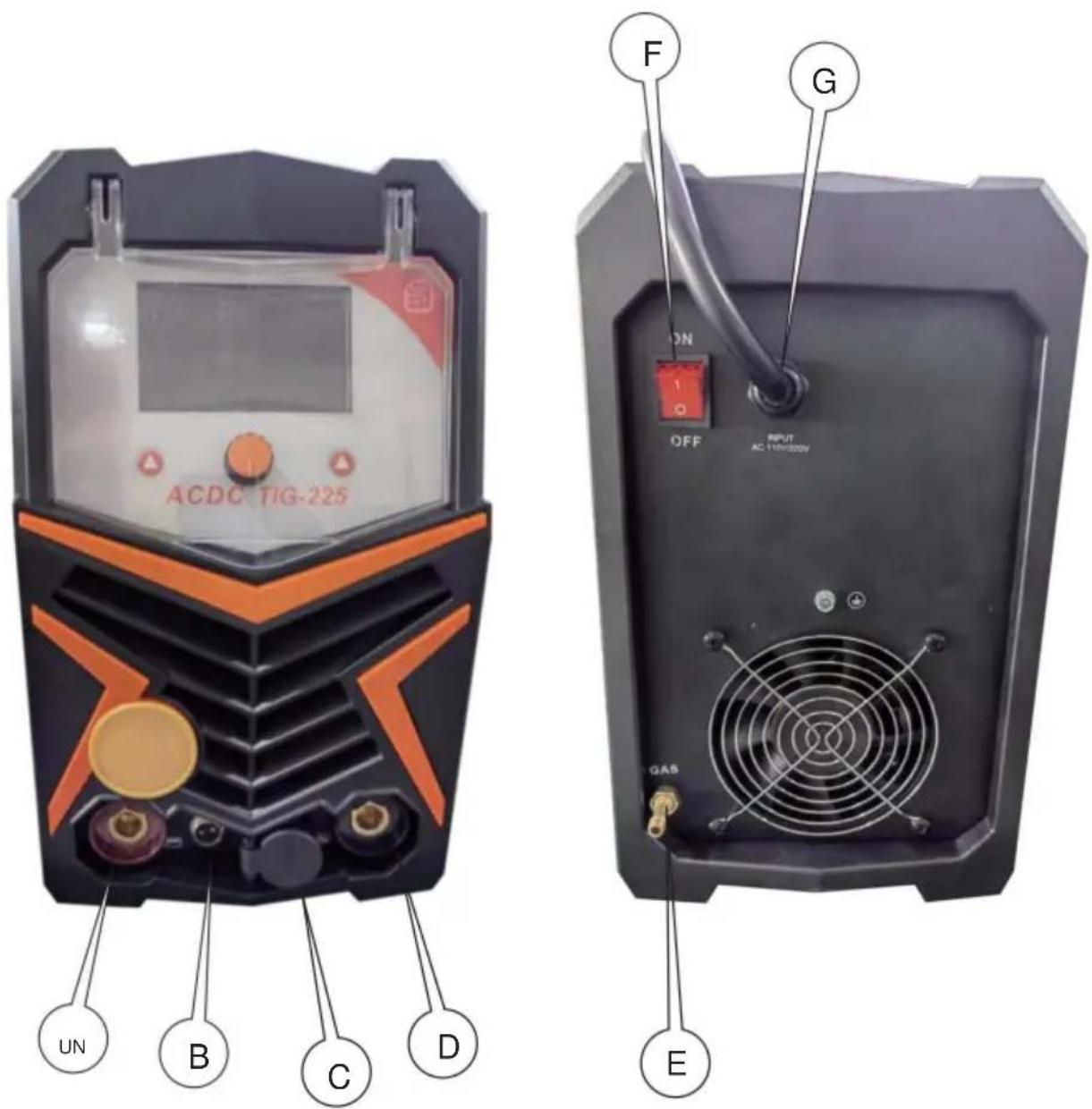

ACDC TIG-225 UN B C D F G ON OFF INPUT AC TIG-225W GAS E

A: interfaccia di uscita positiva B: interfaccia dell'interruttore della pistola

C: interfaccia gas-elettrico D: interfaccia di uscita negativa

E: Interfaccia gas TIG F: Interruttore di alimentazione G: Cavo di alimentazione

1. Collegare la spina di alimentazione e accendere il interruttore di alimentazione.
2. Collegare la pinza per saldatura al porta di uscita positiva e collegare morsetto di terra alla porta di uscita negativa.
3. Tenere il pezzo in lavorazione con una massa MORSETTO.
4. Premere il pulsante della modalità di saldatura per cambiare alla modalità di saldatura manuale.
5. Regolare la manopola corrente per regolare correntenell'intervallo appropriato.
6. Toccare l'elettrodo e il pezzo in lavorazione con la pinza per saldare e accendere l'arco saldatura

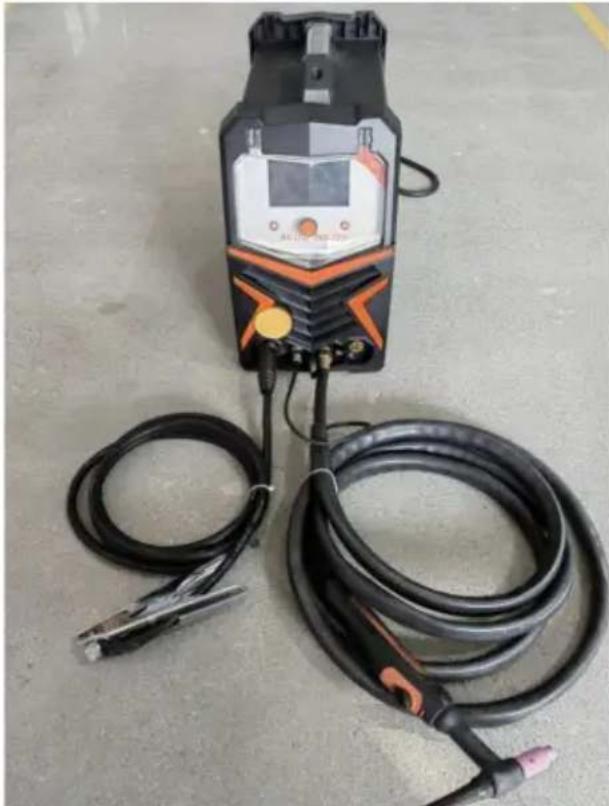

SALDATURA AD ARCO DI ARGON DEBUGGING E FUNZIONAMENTO

1. Accendere e accendere l'interruttore di alimentazione.
2. Collegare la pistola per saldatura ad arco di argon al interfaccia gas-elettrica della saldatrice e stringerlo in senso orario.
3. Inserire la spina bipolare della torcia nella commutare la porta della torcia.
4. Collegare il connettore rapido del morsetto di terra a l'estremità di uscita positiva della saldatrice e tenere premuto il pezzo in lavorazione con il morsetto di terra.
5. Premere il pulsante della modalità di saldatura per passare a modalità di saldatura ad arco di argon.
6. Collegare il tubo del gas della bombola del gas all'argon porta del gas di saldatura ad arco sul pannello posteriore e serrare con la fascia per la gola.
7. Ruotare la valvola della bombola per raggiungere la pressione di saldatura appropriata.
8. In base allo spessore della piastra, ruotare il manopola di regolazione della corrente per ottenere la corrente di saldatura appropriata.
9. Toccare l'elettrodo di tungsteno della saldatura torcia sul pezzo in lavorazione, premere l'interruttore della pistola su la maniglia e inizia la saldatura

Rappresentante della CE

E-CrossStu GmbH Mainzer Landstr.69, 60329 Francoforte sul Meno.

VEVOR®

TOUGH TOOLS, HALF PRICE

Supporto tecnico e certificato di garanzia
