Produkttyp	TIG/MMA AC/DC Schweißgerät
Marke	Vevor
Modell	ACDC TIG-225
Eingangsspannung	110V oder 220V AC, 50/60 Hz
MMA Ausgangsstrom (110V)	40 - 140 A
MMA Ausgangsstrom (220V)	40 - 200 A
TIG Ausgangsstrom (110V)	10 - 160 A
TIG Ausgangsstrom (220V)	10 - 225 A
Einschaltdauer (220V MMA)	20% bei 200 A
Einschaltdauer (220V TIG)	20% bei 225 A
MMA Elektrodendurchmesser	1,6 - 5,0 mm
TIG Elektrodendurchmesser	1,6 - 4,0 mm
Schweißverfahren	DC MMA, DC TIG, AC TIG, DC Puls, AC Puls
Spezialfunktionen	Anti-Stick, Heißstart, Lichtbogenkraft, Pedalsteuerung, Punktschweißen
Gasversorgung	Argon (Gasanschluss hinten)
Display	Digitalanzeige mit Drehcodierer
Überhitzungsschutz	Ja, mit automatischer Abschaltung und Kühlgebläse
Gewicht	ca. 14 kg
Abmessungen (L x B x H)	ca. 50 x 25 x 38 cm
Enthaltenes Zubehör	Masseklemme, Schweißzange, TIG-Brenner WP-17, Schweißhelm, Gasschlauch, usw.
Isolationsklasse	Nicht angegeben (Schätzung F)

Häufig gestellte Fragen - ACDC TIG-225 Vevor

Welche Eingangsspannung wird für das Vevor ACDC TIG-225 benötigt?

Das Gerät arbeitet mit einer 110V oder 220V Wechselstromversorgung, 50/60 Hz. Es wird empfohlen, einen ordnungsgemäß geerdeten 50 A Schutzschalter zu verwenden.

Wie stelle ich den Schweißstrom ein?

Drehen Sie den Drehcodierer an der Vorderseite, um den Strom anzupassen. Das digitale Display zeigt den Wert an. Sie können auch erweiterte Parameter einstellen, indem Sie den Codierer drücken.

Was ist der Überhitzungsschutz und wie behebt man ihn?

Wenn die Einschaltdauer überschritten wird, leuchtet die Überhitzungsschutz-Anzeige auf und die Maschine stoppt. Lassen Sie den Kühlventilator das Gerät abkühlen; die Ausgangsleistung wird automatisch wiederhergestellt, sobald die Temperatur wieder sicher ist.

Kann ich mit diesem Gerät Aluminium schweißen?

Ja, dank des AC TIG-Modus können Sie Aluminium schweißen. Verwenden Sie geeignete Einstellungen für AC-Frequenz und Reinigungsbreite. Eine Argonflasche ist erforderlich.

Welche Elektrodenarten werden für das Lichtbogenschweißen (MMA) verwendet?

Das Gerät akzeptiert Elektroden mit einem Durchmesser von 1,6 bis 5,0 mm. Empfohlene Typen sind E6010, E6011, E6013, E7014, E7018 und Edelstahl.

Wie schließe ich das Gas für das TIG-Schweißen an?

Schließen Sie den Gasschlauch von der Argonflasche an den Gasanschluss auf der Rückseite des Geräts an. Ziehen Sie ihn mit einer Schlauchschelle fest. Öffnen Sie das Flaschenventil und stellen Sie die Durchflussrate über den Gasregler ein.

Was bedeutet die Einschaltdauer von 20 %?

Die Einschaltdauer gibt den Prozentsatz der möglichen Schweißzeit innerhalb eines 10-Minuten-Zeitraums an. Bei 200 A im MMA 220V können Sie beispielsweise 2 Minuten schweißen und dann 8 Minuten abkühlen lassen.

Wie verwende ich die Impulsschweißfunktion?

Wählen Sie den Modus DC Puls oder AC Puls über den Codierer aus. Sie können die Pulsfrequenz (2-99,9 Hz) und die Pulsbreite (10-90%) im Menü der erweiterten Einstellungen einstellen.

Welche Sicherheitsvorkehrungen sind zu beachten?

Tragen Sie stets einen Schweißhelm mit geeignetem Filter, Isolierhandschuhe und flammhemmende Kleidung. Arbeiten Sie an einem trockenen, gut belüfteten Ort. Halten Sie brennbare Materialien fern.

Wie warte ich das Schweißgerät?

Trennen Sie die Maschine vor der Wartung vom Stromnetz. Reinigen Sie regelmäßig die Lufteinlässe und den Lüfter mit Druckluft. Überprüfen Sie den Zustand der Kabel und Steckverbinder.

BEDIENUNGSANLEITUNG ACDC TIG-225 Vevor

Technischer Support und E-Garantie-Zertifikat

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

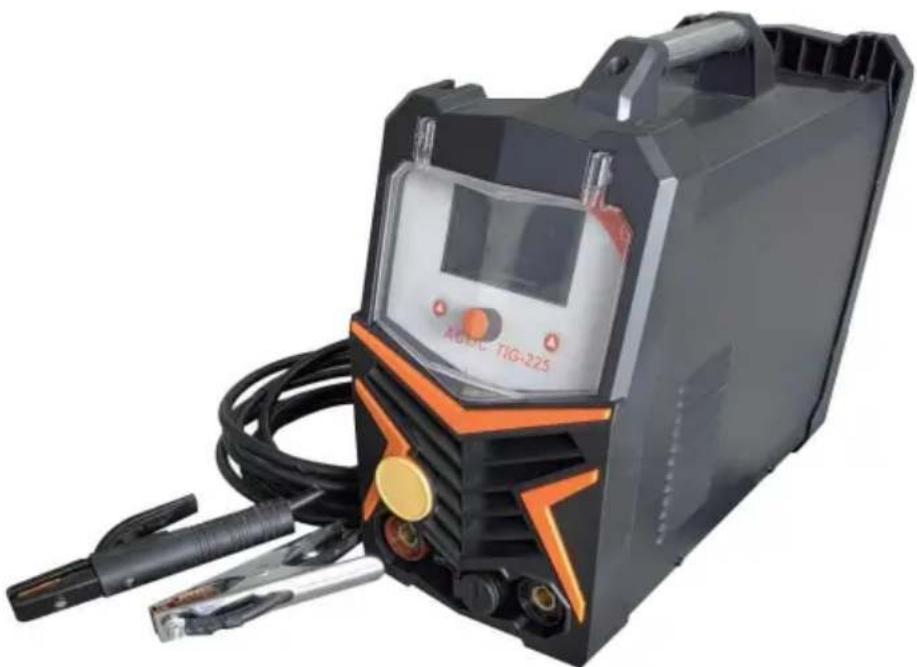

WIG-Schweißer

Modell: ACDC TIG-225

Hinweis: Das Produktbild dient als Referenz, die tatsächlichen Details sind maßgebend.

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zu den Produkten? Benötigen Sie technischen Support? Kontaktieren Sie uns gerne:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unseres Benutzerhandbuchs vor. Das Erscheinungsbild des Produkts entspricht dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

	Warnung: Um das Verletzungsrisiko zu verringern, muss der Benutzer die Bedienungsanleitung sorgfältig lesen.
	KORREKTE ENTSORGUNG für Display Dieses Produktunterliegt den Bestimmungen der europäischen Richtlinie 2012/19/EU.Das Symbol einer durchgestrichenen Mülltonne weist darauf hin, dass das Produkt in der Europäischen Union einer getrennten Müllentsorgung bedarf. Dies gilt für das Produkt und alle mit diesem Symbol gekennzeichneten Zubehörteile. Produkte, die so gekennzeichnet sind, dürfen nichtnicht mit dem normalen Hausmüll entsorgt werden, sondern müssen bei einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden.
	Bei der Konformität handelt es sich um ein EG-Sicherheitszertifikat.

Der ACDCTIG-225 bietet eine bequeme Methode zum Stabschweißen von Kohlenstoffstahl. Inverter

Die Technologie ermöglicht das Schweißen von dünnem oder dickem Stahl mit Präzision und Leichtigkeit.

Mit dem optionalen Lift-TIG-Brenner (nicht im Lieferumfang enthalten), dem Gasregler und einer Flasche Schutzgas wird der ACDC TIG-225 zum WIG-Schweißer.

Spezifikationen

Ausgangsstrombereich:	Eingangsstrom	Eingangsspannung	Bewertet Einschaltdauer	Stangendurchmesser	Stangenmaterial
MMA 110V40- 140A220 V, 40–200 A	II max. 50 A (110 V)II effektiv 38,7 A (110 V)II max. 39 A (220 V)II wirksam 30,1A (220V)	110VVor220V	20%@ 110V140A220V200A	16.1. bis 31.6.1,6 bis 5,0 mm	E6010 E6011E6013 E7014E7018SEdelstahl
WIG 110V10- 160A220 V, 10–225 A		110VVor220V	20%@ 110V160A220V225A	1/16 bis 5/321,6 bis 4,0 mm

ARBEITSZYKLUS

Der Nennarbeitszyklus bezieht sich auf die Schweißmenge, die innerhalb einer bestimmten Zeit durchgeführt werden kann.

Der ACDCTIG-225 hat einen Arbeitszyklus von 60 % bei 195 A. Am einfachsten ist es, die Schweißzeit in Blöcken von

10 Minuten zu betrachten, und der Arbeitszyklus ist ein Prozentsatz dieser 10 Minuten. Beim Schweißen bei 195 A mit einem Arbeitszyklus von 60 %

können Sie innerhalb eines 10-Minuten-Zeitraums 6 Minuten lang schweißen, wobei das Schweißgerät 4 Minuten lang abkühlt. Wenn das Schweißgerät

den Arbeitszyklus überschreitet, schaltet es automatisch ab, der Lüfter läuft jedoch weiter, um das Gerät abzukühlen.

Die Komponenten sind überhitzt. Wenn eine sichere Temperatur erreicht ist, schaltet der Schweißer automatisch den

Schweißausgang wieder ein. Um den Arbeitszyklus zu erhöhen, können Sie die Stromstärkensteuerung verringern.

LESEN UND VERSTEHEN SIE ALLE ANWEISUNGEN UND VORSICHTSMASSNAHMEN, BEVOR SIE FORTFAHREN.

Dieses Gerät gibt starke Hochspannung und extreme Hitze ab, die schwere Verbrennungen, Verstümmelungen, Stromschläge und den Tod verursachen können.

VEVOR haftet nicht für Folgen, die durch absichtlichen oder unabsichtlichen Missbrauch dieses Produkts entstehen.

SICHERHEITSHINWEISE

Zu diesem Produkt finden Sie in dieser Anleitung folgende Erläuterungen: auf der Kennzeichnung und auf allen anderen bereitgestellten Informationen.

DANGER

GEFAHR weist auf eine gefährliche Situation hin, die

, wenn sie nicht vermieden wird, zum Tod oder zu schweren Verletzungen führt.

WARNUNG

WARNUNG weist auf eine gefährliche Situation hin, die

, wenn sie nicht vermieden wird, zum Tod oder zu schweren Verletzungen führen kann.

VORSICHT

VORSICHT wird zusammen mit dem Sicherheitswarnsymbol verwendet und weist auf eine gefährliche Situation hin, die zu leichten oder mittelschweren Verletzungen führen kann.

, wenn sie nicht vermieden wird, könnte dies zu leichten oder mittelschweren Verletzungen führen.

HINWEIS

HINWEIS wird verwendet, um Vorgehensweisen zu beschreiben, die nicht mit Personenschäden in Zusammenhang stehen.

ANLEITUNG LESEN

Lesen Sie dieses Handbuch vor der Inbetriebnahme des Schweißgeräts gründlich durch und bewahren Sie es für die spätere Verwendung auf.

GEFAHR STROMSCHLAG KANN TÖDLICH SEIN!

• Unsachgemäßer Gebrauch eines Elektroschweißgeräts kann zu Stromschlägen, Verletzungen und zum Tod führen! Lesen Sie alle im Schweißerhandbuch beschriebenen Vorsichtsmaßnahmen, um die Möglichkeit eines Stromschlags zu verringern.
• Trennen Sie das Schweißgerät von der Stromversorgung, bevor Sie es montieren, demontieren oder warten. Trennen Sie die Fackel, die Kontaktspitze und die Düsen ab, bevor Sie sie einsetzen oder entfernen.
• Tragen Sie stets trockene Schutzkleidung, Lederschweißhandschuhe und isoliertes Schuhwerk. Verwenden Sie geeignete Kleidung aus strapazierfähigem, flammhemmendem Material zum Schutz Ihrer Haut. Wenn sich weitere Personen oder Haustiere im Schweißbereich befinden, verwenden Sie Schweißschirme, um umstehende Personen vor Funken zu schützen.
• Betreiben Sie das Schweißgerät immer in einem sauberen, trockenen und gut belüfteten Bereich. Betreiben Sie das Schweißgerät nicht in feuchten, nassen oder schlecht belüfteten Bereichen. Die Elektroden- und Arbeits- (oder Erdungs-)Schaltkreise sind bei eingeschaltetem Schweißgerät elektrisch „heiß“. Lassen Sie diese „heißen“ Teile nicht mit Ihrer bloßen Haut oder nasser Kleidung in Berührung kommen.
• Trennen Sie sich vom Schweißstromkreis durch Verwendung von Isoliermatten, um den Kontakt mit der Arbeitsfläche zu vermeiden.
• Stellen Sie sicher, dass das Werkstück ordnungsgemäß abgestützt und geerdet ist, bevor Sie mit einem elektrischen Schweißvorgang beginnen.
• Befestigen Sie die Masseklemme immer am zu schweißenden Teil und so nah wie möglich an der Schweißstelle. Dadurch wird der geringste Widerstand und die beste Schweißnaht erreicht.

DANGER SCHWEISSFUNKEN KÖNNEN BRAND ODER EXPLOSION VERURSACHEN!

• Beim Elektroschweißen entstehen Funken, die mit hoher Geschwindigkeit über weite Distanzen entladen werden können und entzündbare oder explodierende Dämpfe und Materialien entzünden.
• Betreiben Sie das Lichtbogenschweißgerät nicht in Bereichen, in denen brennbare oder explosive Dämpfe vorhanden sind.
• Nicht in der Nähe von brennbaren Oberflächen verwenden. Entfernen Sie alle brennbaren Gegenstände im Umkreis von 35 Fuß um die Schweißnaht.
• Halten Sie beim Schweißen immer einen Feuerlöscher bereit. - Verwenden Sie Schweißdecken zum Schutz von lackierten und/oder brennbaren Oberflächen, Gummidichtungen, Motoren usw. Armaturenbretter
• Stellen Sie sicher, dass die Verkabelung des Netzteils für den Stromverbrauch ausreichend dimensioniert ist.

WARNING ELEKTROMAGNETISCHE FELDER KÖNNEN GESUNDHEITSSCHÄDEN DARSTELLEN!

· Das beim Lichtbogenschweißen erzeugte elektromagnetische Feld kann verschiedene elektrische und elektronische Geräte wie Herzschrittmacher stören. Jeder, der solche Geräte verwendet, sollte Ihren Arzt konsultieren, bevor Sie Elektroschweißarbeiten durchführen. Die Einwirkung elektromagnetischer Felder beim Schweißen kann andere gesundheitliche Auswirkungen haben, die nicht bekannt sind.

WARNING

LICHTBOGENSTRAHLEN KÖNNEN VERBRENNUNGEN VERURSACHEN

- Lichtbogenstrahlen erzeugen intensive ultraviolette Strahlung, die die Haut verbrennen und Augenschäden verursachen kann. Verwenden Sie einen Schutzschild mit dem richtigen Filter (mindestens #11), um Ihre Augen vor Funken und Strahlen des Lichtbogens beim Schweißen oder beim Beobachten des offenen Lichtbogenschweißens zu schützen (siehe ANSI Z49.1 und Z87.1 für Sicherheitsnormen).

- Tragen Sie zum Schutz Ihrer Haut geeignete Kleidung aus strapazierfähigem, flammhemmendem Material. - Wenn sich andere Personen oder Haustiere im Schweißbereich befinden, verwenden Sie Schweißschirme, um umstehende Personen vor Funken und Lichtbogenstrahlen zu schützen.

WARNUNG

RAUCH UND SCHWEISSGASE KÖNNEN EIN GESUNDHEITSRISIKO DARSTELLEN!

• Beim Schweißen freigesetzte Dämpfe und Gase sind gefährlich. Atmen Sie die beim Schweißen entstehenden Dämpfe nicht ein. Tragen Sie beim Schweißen eine von der OSHA zugelassene Atemschutzmaske.
• Arbeiten Sie immer in einem gut belüfteten Bereich.
• Schweißen Sie niemals beschichtete Materialien, einschließlich, aber nicht beschränkt auf: kadmierte, verzinkte, bleihaltige Materialien.

VORSICHT

Werkzeuge können brennen!

- Beim Elektroschweißen werden Metall und Werkzeuge auf Temperaturen erhitzt, die schwere Verbrennungen verursachen können!

Verwenden Sie bei der Verwendung von Eastwood oder anderen Geräten hitzebeständige Handschuhe und Schutzkleidung. Berühren Sie niemals gekühlte Schweiß- und Arbeitsflächen, Brennerspitze oder Düse, bis sie vollständig abgekühlt sind.

VORSICHT

UMHERFLIEGENDE METALLSPÄNE KÖNNEN VERLETZUNGEN VERURSACHEN!

• Beim Schleifen und Schmirgeln werden Metallspäne, Staub, Schmutz und Funken mit hoher Geschwindigkeit herausgeschleudert. Tragen Sie zur Vermeidung von Augenverletzungen eine zugelassene Schutzbrille. Tragen Sie beim Schleifen und Schmirgeln eine von der OSHA zugelassene Atemschutzmaske.
• Lesen Sie alle Handbücher, die den jeweiligen Schleifmaschinen, Schleifgeräten oder anderen Elektrowerkzeugen beiliegen, bevor Sie sie verwenden. Beachten Sie alle Sicherheitshinweise für Elektrowerkzeuge.

ERFORDERLICHE ARTIKEL

Bevor Sie den TIG/MMA 205 ST CK WELDER in Betrieb nehmen

, stellen Sie sicher, dass Sie über Folgendes verfügen:

• Ein ordnungsgemäß geerdeter 1-Phasen-Leistungsschalter mit 10/220 Volt Wechselstrom, 50/60 Hz und 50 A. HINWEIS: Das Gerät muss geerdet sein, um ordnungsgemäß und sicher zu funktionieren!
• Ein sauberer, sicherer, gut beleuchteter, trockener und gut belüfteter Arbeitsbereich.
• Ein nicht brennbares, langärmeliges Hemd oder eine Schweißerjacke · Hochleistungs-Schweißerhandschuhe
• Automatisch abdunkelnder Schweißhelm zum Schutz der Augen während Schweißarbeiten. Hinweis: Muss #11 oder dunkler sein.
• Spezielle Schweißbürsten aus Edelstahldraht für jedes zu schweißende Material.

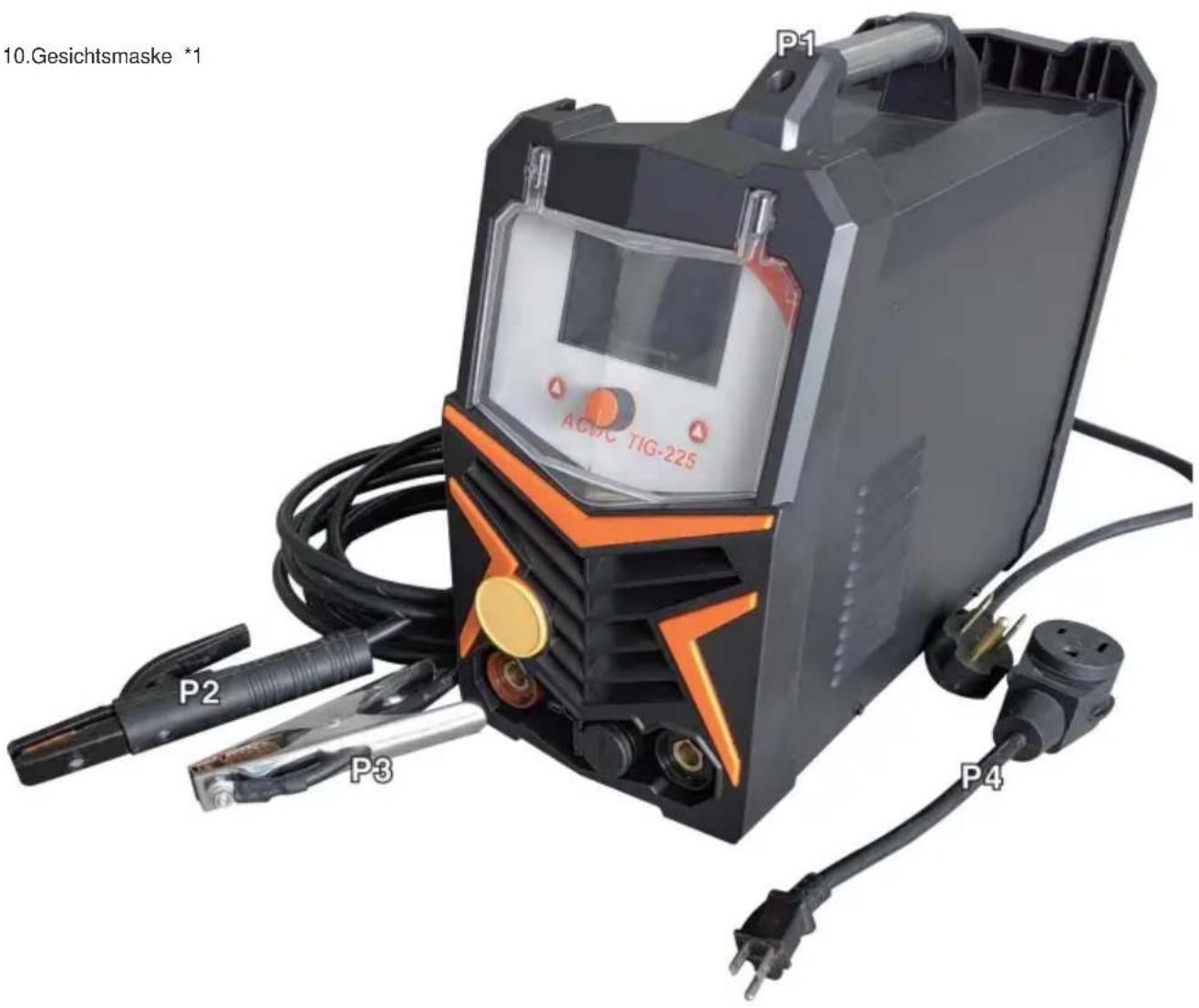

INHALT

Nehmen Sie alle Artikel aus der Verpackung. Vergleichen Sie sie mit der Liste unten, um sicherzustellen, dass die Einheit vollständig ist.

1. ACDC WIG-225
2. Netzadapterkabel (Maschine mit dualer Stromversorgung) 3,2 m

25 mm² Erdungsklemme 300 A 1 Satz 4,2 m 25

mm² elektrische Schweißzange 3001 Satz 5,3 m

Luftschlauch *1

6. Tracheolaryngealband *2 7. Argon-

Lichtbogenschweißgaszähler *1 8. WP-17

13 mm² WIG-Schweißbrenner 1 Satz 9. Fuß *1

10. Gesichtsmaske *1

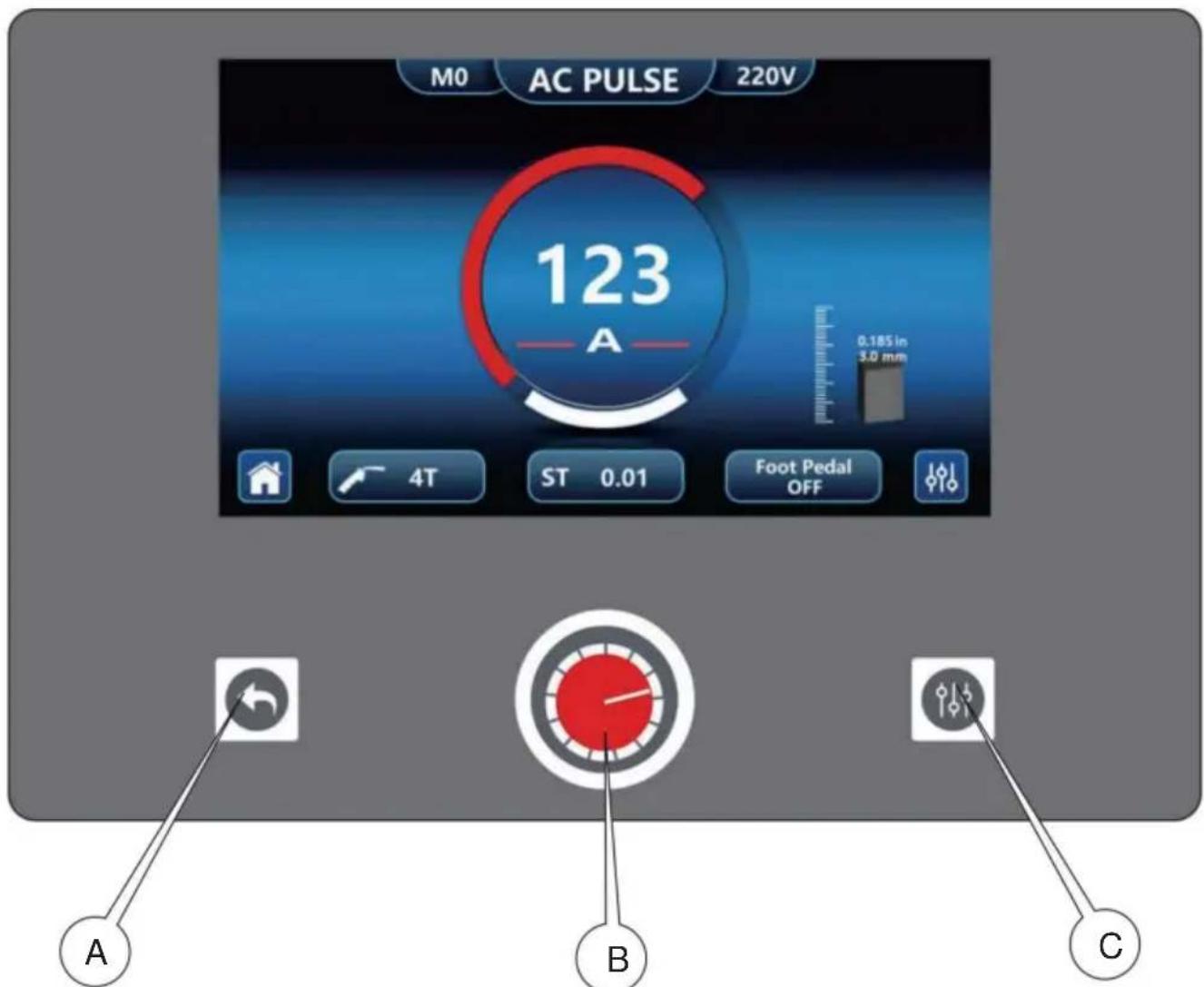

BEDIEN- UND ANZEIGEFELD

Taste 1 Encoder Taste 2

Klicken Sie auf die Schaltfläche, um die Funktion auszuwählen, die dauerhaft eingeschaltet sein soll. Im Bildschirm integrierter Alarm, z. B. Wärmeschutz.

BEDIENUNGSANLEITUNG FÜR DAS PANEL

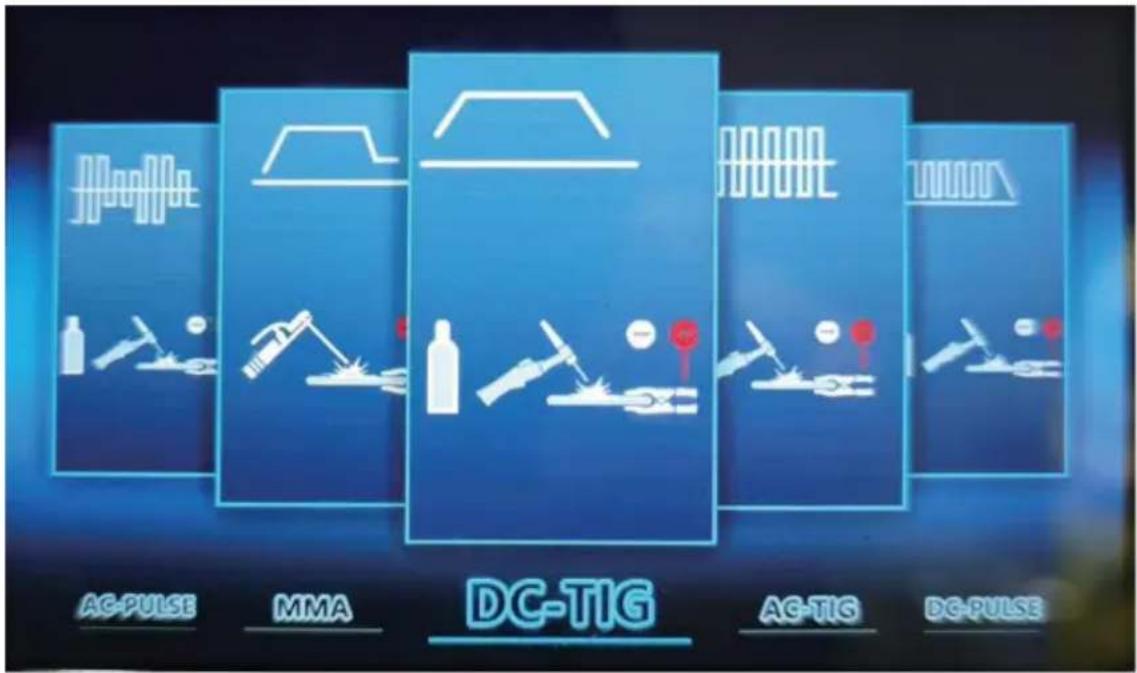

SCHWEISSARTAUSWAHL

Drehgeber, Zyklus zur Auswahl von 5 Schweißarten: DC-Handschweißen, DC-Argon-Lichtbogenschweißen,

AC-Argon-Lichtbogenschweißen, DC-Pulsschweißen, AC-Pulsschweißen.

Wählen Sie die gewünschte Schweißart und drücken Sie den Encoder, um den Betriebsbildschirm aufzurufen. Auf

der Schnittstelle zur Auswahl der Schweißart wird das folgende Bild angezeigt:

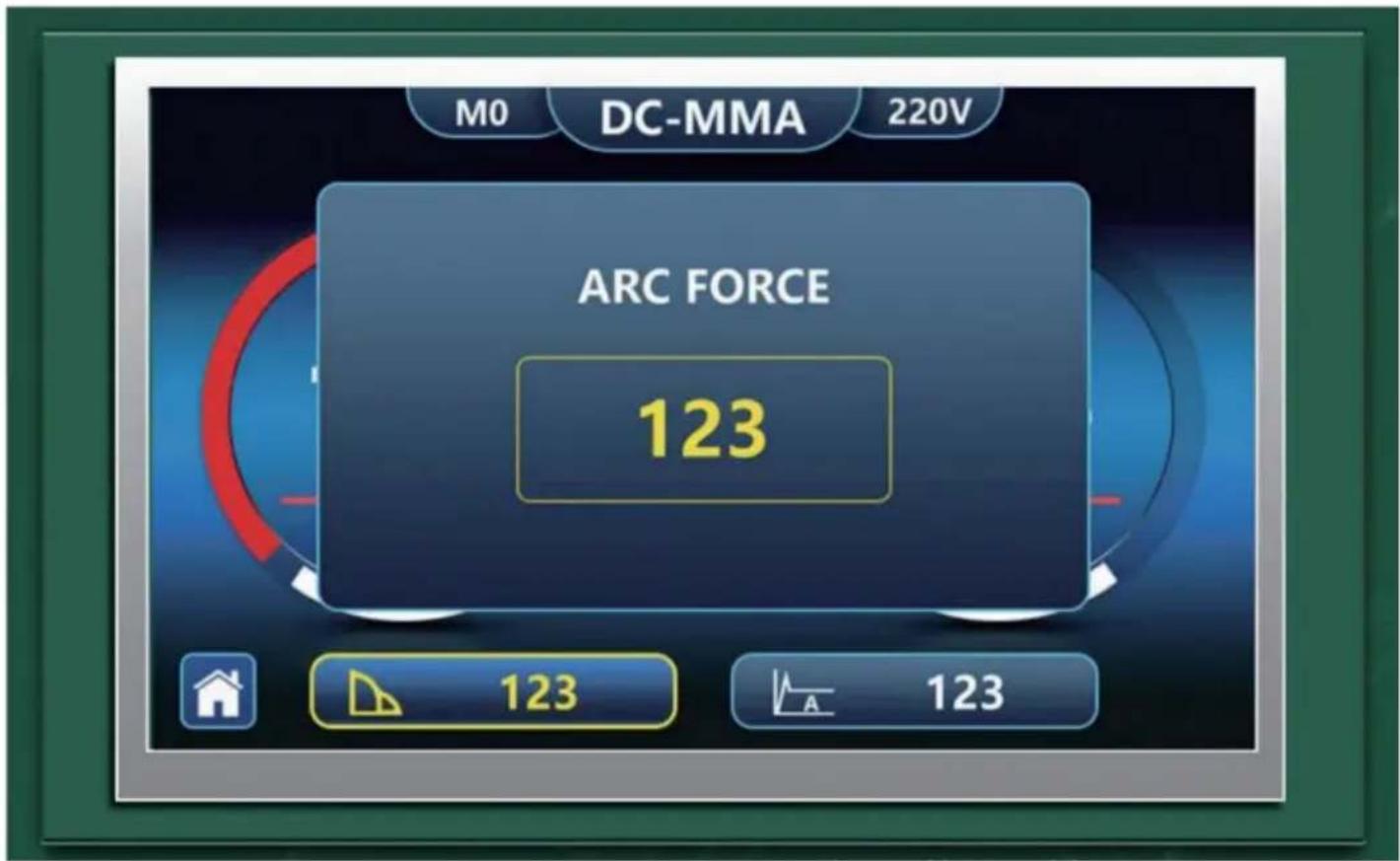

DC MMA OPERATION SEITE

MMA-Anzeige, Anzeige des Stromstatus. Anzeige

der aktuellen und tatsächlichen Spannung.

Taste 1: Entspricht dem Symbol „Zurück zur Schnittstelle“. Drücken, um zum Schweißtyp zurückzukehren.

Auswahlschnittstelle.

Encoder: Drehen, um den Strom einzustellen, Encoder drücken und drehen, um Anti-Stick, Anti-Schock, Schubstrom

und Lichtbogenstrom auszuwählen, gewünschte Einstellparameter auswählen

und drücken Sie erneut, um das Anpassungsfenster zu öffnen, drehen Sie den Encoder, um die Parameter anzupassen, und

drücken Sie abschließend, um zu bestätigen und das Popup-Fenster zu verlassen (Sie können die Taste jederzeit drücken).

Während des Einstellvorgangs 1 Verlassen Sie die aktuelle Parametereinstellung. Wenn Sie nicht

Wenn Sie während der Parametereinstellung eine beliebige Operation durchführen, wird automatisch in den

aktuellen Einstellzustand nach 5 Sekunden.

BESONDERHEIT		STANDARDWERT	REGULIERENRADIUS
Gleichstrom	40-200	40	Encoderregelung
AN	EIN, AUS	AN	Encoderregelung
VERGLEICHEN	EIN, AUS	AN	Encoderregelung
ARC-Kraft	0-60	0	Encoderregelung
HOTStart	0-60	0	Encoderregelung

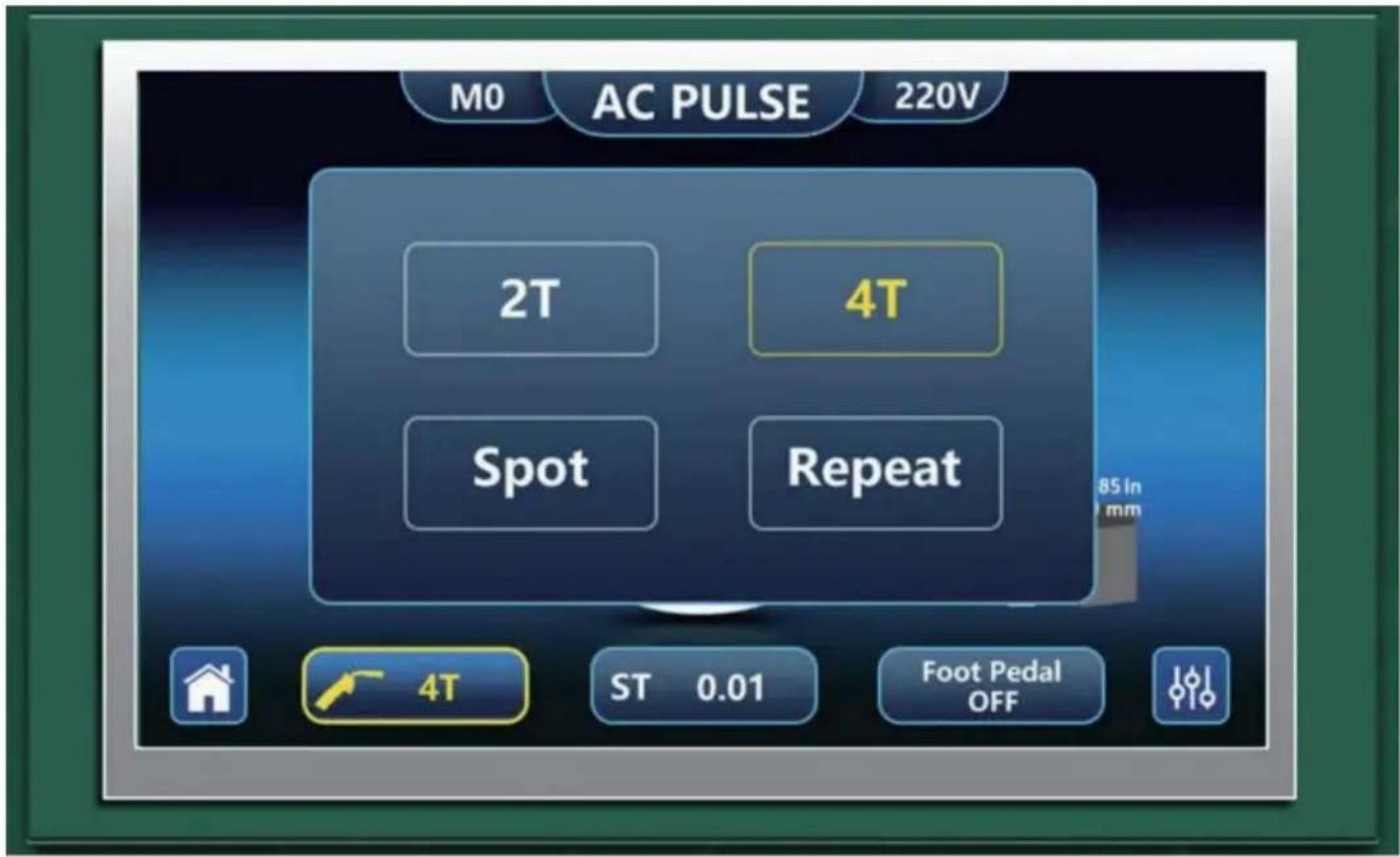

DCTIG, ACTIG, DC PULSE, AC PULSE BETRIEB SEITE BESCHREIBUNG

Anzeige der Schweißart, Anzeige des Leistungsstatus. Anzeige von

Strom und Plattendicke. Taste 1: Entsprechend

dem Symbol „Zurück zur Schnittstelle“ drücken, um zur Schweißart zurückzukehren.

Auswahlschnittstelle.

Encoder: Drehen Sie den Einstellstrom (passt sich automatisch der Plattendicke an), drücken Sie

Drehen Sie den Encoder, um den Betriebsmodus, die Punktschweißzeit, die Intervallzeit und den Pedalschalter

auszuwählen. Wählen Sie die gewünschten Einstellparameter aus und drücken Sie erneut, um die

Einstellfenster, drehen Sie den Encoder, um die Parameter anzupassen, und drücken Sie abschließend zur Bestätigung

und das Popup-Fenster verlassen (Sie können die Taste jederzeit während der Anpassung drücken).

Vorgang 1: Beenden Sie die aktuelle Parametereinstellung. Wenn Sie währenddessen keine Operation durchführen,

Parametereinstellung wird automatisch in den aktuellen Einstellungszustand zurückgekehrt, nachdem

5 Sekunden.

Taste 2: Rufen Sie die komplexe Einstellungsoberfläche auf, drücken Sie die Zurück-Taste 2, um auszuwählen

Parameter, der Encoder zum Anpassen des Werts, drücken Sie 1, um zur oberen Schnittstelle zurückzukehren.

BESONDERHEIT	RADIUS	STANDARDWERT	REGULIEREN
Aktuell	10-200	10	Encoderregelung
Betriebsmodus	2Tÿ4TSPOT, WIEDERHOLEN	2T	Encoderregelung
SpotTime	0,01 Sek. bis 9,99 Sek.	0,01 Sek.	Encoderregelung
Intervallzeit	0,01 Sek. bis 9,99 Sek. 0,01	Sek.	Encoderregelung
Fußpedal	AUS, EIN	AUS	Encoderregelung

BESONDERHEIT	RADIUS	STANDARD WERT	AUSWÄHLEN	REGULIEREN
Vorlauf	0-10	0	Button2Select	Encoder Verordnung
StartAmp	10-200	10	Button2Select	Encoder Verordnung
Steigung	0-10	0	Button2Select	Encoder Verordnung
SchweißAmp	10-200	10	Button2Select	Encoder Verordnung
Abwärts	0-10	0	Button2Select	Encoder Verordnung
EndAmp	10-200	10	Button2Select	Encoder Verordnung
Nachfluss	0-10	0	Button2Select	Encoder Verordnung

DC-PULSPARAMETERTABELLE

	RADIUSBESON	STANDARD DERHEWERT	AUSWÄHLEN	REGULIEREN
Vorlauf	0-10	0	Button2Select	Encoder Verordnung
StartAmp	10-200	10	Button2Select	Encoder Verordnung
Steigung	0-10	0	Button2Select	Encoder Verordnung
PeakAmp	10-200	10	Button2Select	Encoder Verordnung
Impuls Frequenz	2-99,9	5	Button2Select	Encoder Verordnung
SchweißAmp	10-200	10	Button2Select	Encoder Verordnung
Abwärts	0-10	0	Button2Select	Encoder Verordnung
Pulsbreite	10-90	50	Button2Select	Encoder Verordnung
EndAmp	10-200	10	Button2Select	Encoder Verordnung
Nachfluss	0-10	0	Button2Select	Encoder Verordnung

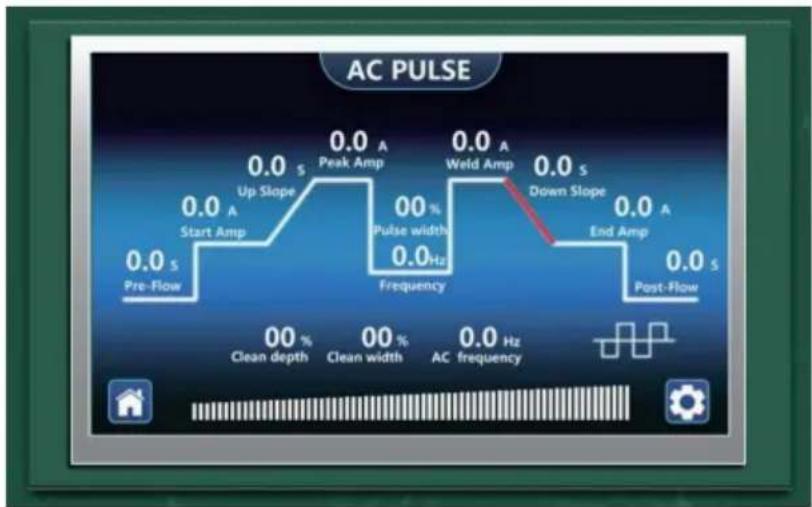

ACTIG PARAMETERTABELLE

	RADIUSBESONDERHEWERT	STANDARD	AUSWÄHLEN	REGULIEREN
Vorlauf	0-10	0	Button2Select	EncoderVerordnung
StartAmp	10-200	10	Button2Select	EncoderVerordnung
Steigung	0-10	0	Button2Select	EncoderVerordnung
SchweißAmp	10-200	10	Button2Select	EncoderVerordnung
Abwärts	0-10	0	Button2Select	EncoderVerordnung
EndAmp	10-200	10	Button2Select	EncoderVerordnung
Nachfluss	0-10	0	Button2Select	EncoderVerordnung
Saubere Tiefe	50-150	100	Button2Select	EncoderVerordnung
Saubere Breite	30-80	50	Button2Select	EncoderVerordnung
AC-Frequenz	20-200	20	Button2Select	EncoderVerordnung

AC-PULS-PARAMETERTABELLE

BESONDERHEIT	RADIUS	STANDARD WERT	AUSWÄHLEN	REGULIEREN
Vorlauf	0-10	0	Button2Select	Encoder Verordnung
StartAmp	10-200	10	Button2Select	Encoder Verordnung
Steigung	0-10	0	Button2Select	Encoder Verordnung
PeakAmp	10-200	10	Button2Select	Encoder Verordnung
Impuls Frequenz	2-99,9	5	Button2Select	Encoder Verordnung
Pulsbreite	10-90	50	Button2Select	Encoder Verordnung
SchweißAmp	10-200	10	Button2Select	Encoder Verordnung
Abwärts	0-10	0	Button2Select	Encoder Verordnung
EndAmp	10-200	10	Button2Select	Encoder Verordnung
Nachfluss	0-10	0	Button2Select	Encoder Verordnung
Saubere Tiefe	50-150	100	Button2Select	Encoder Verordnung
Saubere Breite	30-80	50	Button2Select	Encoder Verordnung
AC-Frequenz	20-200	20	Button2Select	Encoder Verordnung

Die LED für den Thermoschutz leuchtet auf, wenn das Gerät die maximale interne Komponententemperatur erreicht hat. Dies tritt auf, wenn der Arbeitszyklus überschritten wurde. Das Schweißgerät schaltet sich automatisch ab, der Lüfter läuft jedoch weiter, um die überhitzten Komponenten zu kühlen. Wenn eine sichere Temperatur erreicht ist, schaltet Schutzschaltung den Schweißausgang automatisch wieder ein.

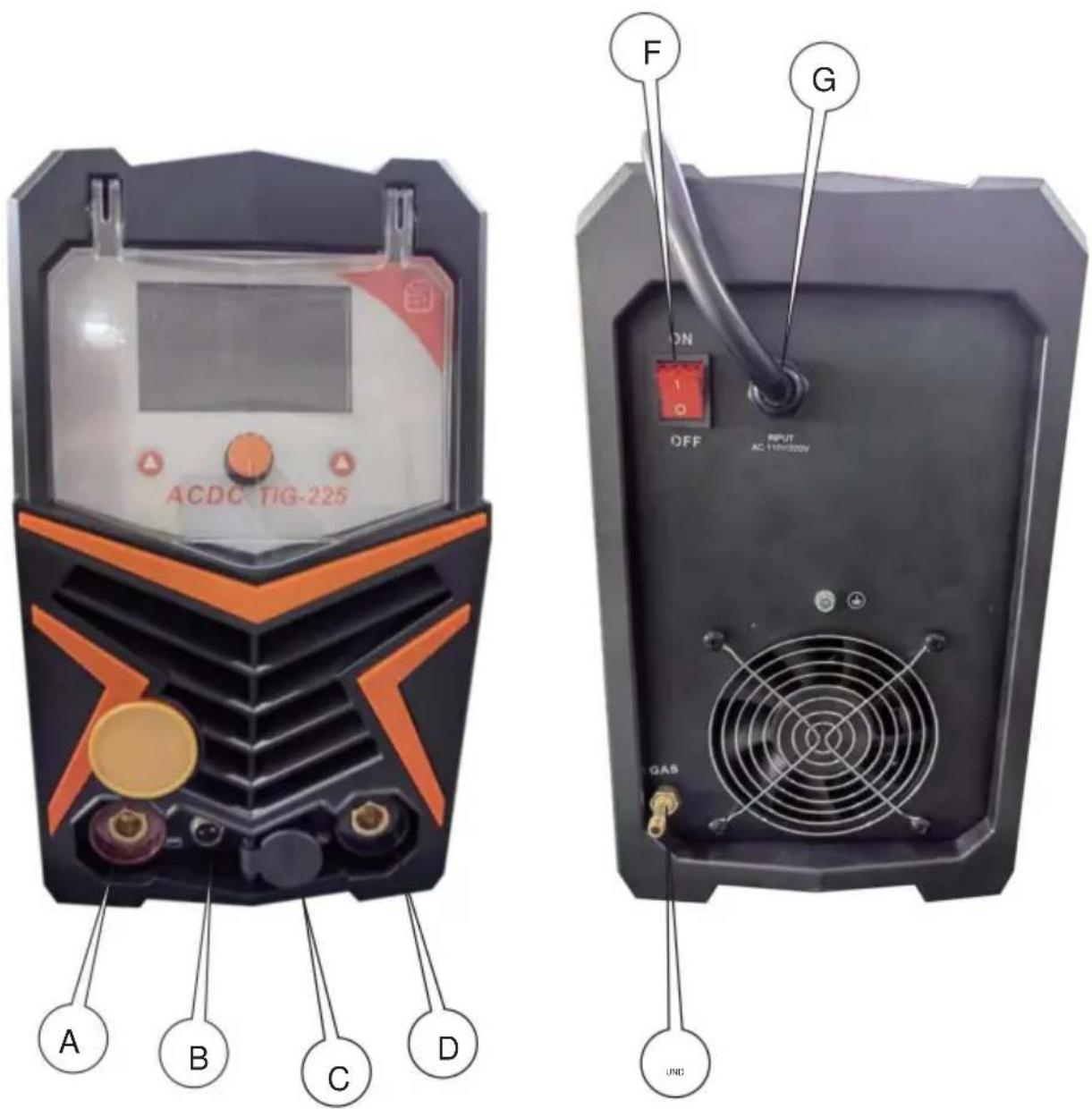

A: positiver Ausgangsanschluss B: Pistolenschalterschnittstelle C: Gas-Elektro-Schnittstelle D: negativer Ausgangsanschluss E: WIG-Gasschnittstelle F: Netzschalter G: Netzkabel

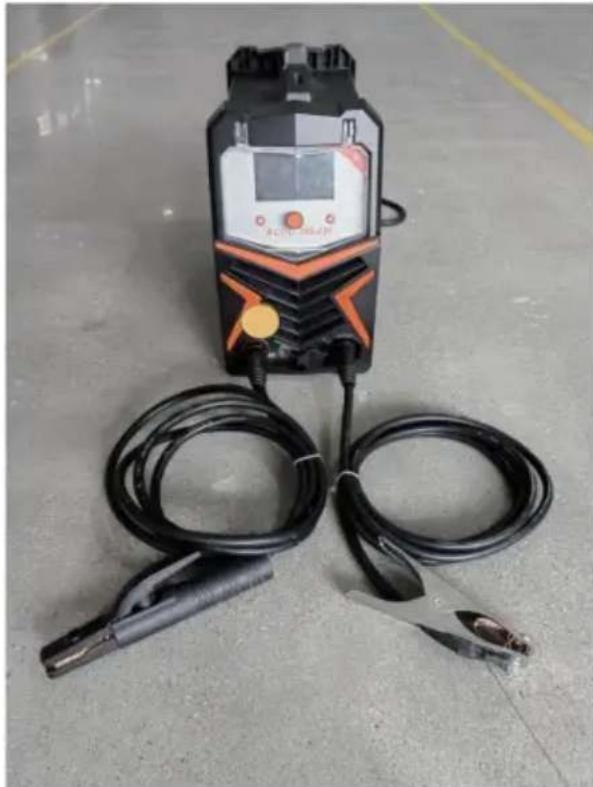

MANUELLES SCHWEISSEN – DEBUGGING UND BETRIEB

1. Schließen Sie den Netzstecker an und schalten Sie den Netzschalter ein.
2. Verbinden Sie die Schweißzange mit dem positiven Ausgangsanschluss und die Erdungsklemme mit dem negativen Ausgangsanschluss.
3. Befestigen Sie die Erdungsklemme am Werkstück.
4. Drücken Sie die Schweißmodus-Taste, um in den manuellen Schweißmodus zu wechseln.
5. Stellen Sie den Stromregler ein, um den Strom auf den entsprechenden Bereich einzustellen.
6. Berühren Sie mit der Schweißzange die Elektrode und das Werkstück, um den Lichtbogen zu starten.

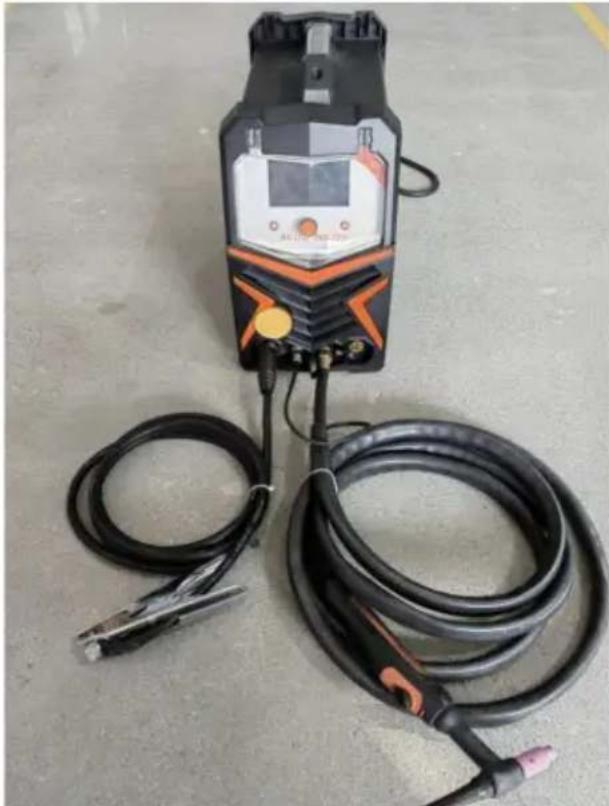

ARGON-LICHTBOGENSCHWEISSEN – DEBUGGING UND BETRIEB

1. Schalten Sie das Gerät ein und betätigen Sie den Netzschalter.
2. Verbinden Sie die Argon-Lichtbogenschweißpistole mit der Gas-Elektro-Schnittstelle der Schweißmaschine und ziehen Sie sie im Uhrzeigersinn fest.
3. Stecken Sie den zweipoligen Stecker der Pistole in die Schalterschnittstelle der Pistole.
4. Verbinden Sie den Erdungsanschluss mit dem positiven Ausgangsende des Schweißgeräts und befestigen Sie die Erdungsklemme am Werkstück.
5. Drücken Sie die Schweißmodus-Taste, um in den Argon-Lichtbogenschweißmodus zu wechseln.
6. Verbinden Sie die Gasleitung der Gasflasche mit dem Argon-Lichtbogenschweißgasanschluss an der Rückseite und ziehen Sie sie mit dem Kehlband fest.
7. Drehen Sie das Flaschenventil, um den entsprechenden Schweißdruck zu erreichen.
8. Je nach Plattendicke drehen Sie den Stromeinstellknopf, um den entsprechenden Schweißstrom zu erreichen.
9. Berühren Sie die Wolframelektrode des Schweißgerätebrenners auf das Werkstück, drücken Sie den Pistolenschalter am Griff, und das Schweißen beginnt.

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.

VEVOR®

TOUGH TOOLS, HALF PRICE

Technischer Support und E-Garantie-Zertifikat

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.

VEVOR®

TOUGH TOOLS, HALF PRICE
