ACDC TIG-225 - Spawarka Vevor - Bezpłatna instrukcja obsługi

Typ produktu	Spawarka TIG/MMA AC/DC
Marka	Vevor
Model	ACDC TIG-225
Napięcie wejściowe	110V lub 220V AC, 50/60 Hz
Prąd wyjściowy MMA (110V)	40 - 140 A
Prąd wyjściowy MMA (220V)	40 - 200 A
Prąd wyjściowy TIG (110V)	10 - 160 A
Prąd wyjściowy TIG (220V)	10 - 225 A
Cykl pracy (220V MMA)	20% przy 200 A
Cykl pracy (220V TIG)	20% przy 225 A
Średnica elektrod MMA	1,6 - 5,0 mm
Średnica elektrod TIG	1,6 - 4,0 mm
Rodzaje spawania	DC MMA, DC TIG, AC TIG, DC Pulse, AC Pulse
Funkcje specjalne	Anti-stick, gorący start, siła łuku, sterowanie pedałem, zgrzewanie punktowe
Zasilanie gazem	Argon (tylne złącze gazu)
Wyświetlacz	Wyświetlacz cyfrowy z enkoderem obrotowym
Ochrona termiczna	Tak, z automatycznym wyłączeniem i wentylacją chłodzącą
Waga	Około 14 kg
Wymiary (Dł. x Szer. x Wys.)	Około 50 x 25 x 38 cm
Akcesoria w zestawie	Uchwyt masy, uchwyt spawalniczy, palnik TIG WP-17, maska, wąż gazowy itp.
Klasa izolacji	Nie określono (szacowana F)

Często zadawane pytania - ACDC TIG-225 Vevor

Jakie jest wymagane napięcie zasilania dla Vevor ACDC TIG-225?

Urządzenie działa na zasilaniu 110V lub 220V prądu przemiennego, 50/60 Hz. Zaleca się użycie wyłącznika nadprądowego 50 A z prawidłowym uziemieniem.

Jak ustawić prąd spawania?

Obróć enkoder obrotowy na panelu przednim, aby wyregulować prąd. Wyświetlacz cyfrowy pokazuje wartość. Możesz również ustawić zaawansowane parametry, naciskając enkoder.

Co to jest ochrona termiczna i jak jej zaradzić?

Jeśli cykl pracy zostanie przekroczony, zaświeci się kontrolka ochrony termicznej i maszyna się zatrzyma. Pozwól wentylatorowi schłodzić urządzenie; wyjście zostanie automatycznie przywrócone, gdy temperatura będzie bezpieczna.

Czy mogę spawać aluminium tą spawarką?

Tak, dzięki trybowi AC TIG możesz spawać aluminium. Użyj odpowiednich ustawień częstotliwości AC i szerokości czyszczenia. Wymagana jest butla z argonem.

Jakie elektrody stosować do spawania łukowego (MMA)?

Urządzenie akceptuje elektrody o średnicy 1,6 do 5,0 mm. Zalecane typy to E6010, E6011, E6013, E7014, E7018 oraz stal nierdzewna.

Jak podłączyć gaz do spawania TIG?

Podłącz wąż gazowy z butli argonu do złącza gazu z tyłu maszyny. Dokręć opaską. Otwórz zawór butli i ustaw przepływ przez regulator gazu.

Co oznacza cykl pracy 20%?

Cykl pracy to procent czasu spawania w okresie 10 minut. Na przykład przy 200 A w trybie MMA 220V możesz spawać 2 minuty, a następnie schładzać przez 8 minut.

Jak korzystać z funkcji spawania impulsowego?

Wybierz tryb DC Pulse lub AC Pulse za pomocą enkodera. Możesz ustawić częstotliwość impulsów (2-99,9 Hz) i szerokość impulsu (10-90%) w menu zaawansowanych parametrów.

Jakie środki ostrożności należy zachować?

Zawsze noś hełm spawalniczy z odpowiednim filtrem, rękawice izolacyjne i odzież ognioodporną. Pracuj w suchym i dobrze wentylowanym miejscu. Usuń łatwopalne materiały.

Jak konserwować spawarkę?

Przed konserwacją odłącz urządzenie od zasilania. Regularnie czyść otwory wentylacyjne i wentylator sprężonym powietrzem. Sprawdź stan kabli i złączy.

INSTRUKCJA OBSŁUGI ACDC TIG-225 Vevor

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

Spawacz TIG

Model: ACDC TIG-225

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach.

„Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii oferowanych przez nas narzędzi. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

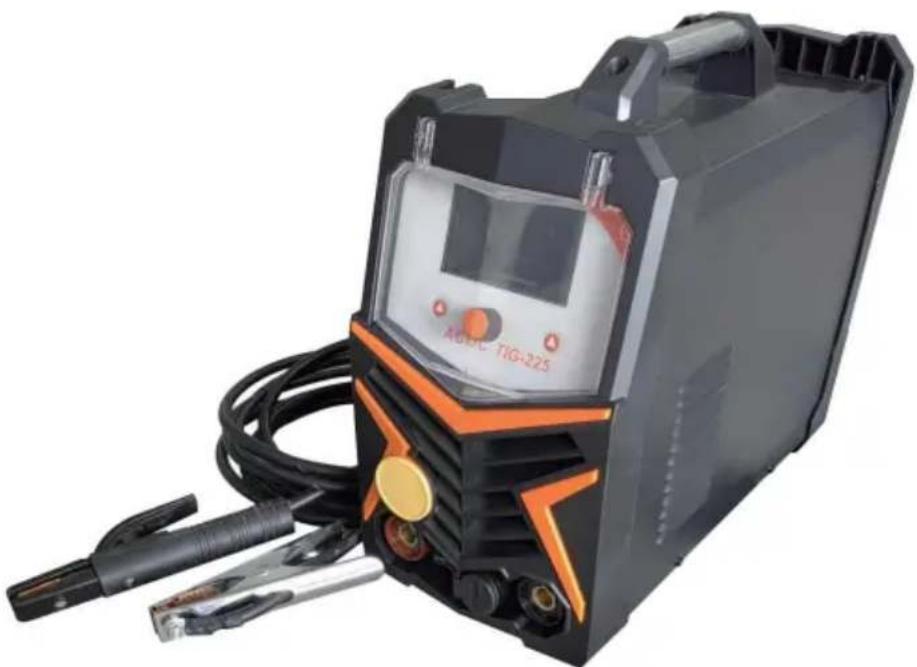

Spawacz TIG

Model: ACDC TIG-225

Uwaga: Zdjęcie produktu ma charakter poglądowy, decydujące znaczenie mają rzeczywiste szczegóły

POTRZEBUJESZ POMOCY? SKONTAKTUJ SIĘ Z NAMI!

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami:

Certyfikat wsparcia technicznego i gwarancji elektronicznej www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologii lub oprogramowania.

	Ostrzeżenie: Aby zminimalizować ryzyko obrażeń, użytkownik powinien uważnie przeczytać instrukcję obsługi.
	PRAWIDŁOWA UTYLIZACJA dla Wyświetlacz Tenprodukt podlega postanowieniom Dyrektywy Europejskiej 2012/19/UE.symbol przedstawiający przekreślony kosz na śmieci na kółkach oznacza, że produkt wymaga oddzielnej zbiórki odpadów w Unii Europejskiej. Dotyczy to produktu i wszystkich akcesoriów oznaczonych tym symbolem. Produkty oznaczone w ten sposób nie mogą byćnie wolno ich wyrzucać razem z normalnymi odpadami domowymi, lecz należy je oddać do punktu zbiórki urządzeń elektrycznych i elektronicznych przeznaczonych do recyklingu.
	Zgodność oznacza certyfikat bezpieczeństwa WE.

ACDCTIG-225 zapewnia wygodną metodę spawania „przyklejonego” stali węglowej. Inwerter technologia ta zapewnia możliwość spawania cienkich lub grubych blach stalowych z precyzją i łatwością. podczas dodawania opcjonalny palnik TIG z podnośnikiem (nie wchodzi w skład zestawu), regulator gazu i butla z gazem osłonowym, ACDC TIG-225 zostaje spawaczem TIG.

SPECYFIKACJE

Zakres prądu wyjściowego:	Prąd wejściowy	Napię cie wejściowe	Oceniony Cykl pracy	Średnica prę ta Material prę ta
MMA 110V40-140A220 V 40~200 A	I1 maks. 50A (110V)I1 efektywne 38,7A (110V)I1 maks. 39 A (220 V)I1 wydajność 30,1A (220V)	110V lub 220V	20%@110V140A220V200A	1/16~6/311,6~5,0 mm
TIG 110V10-160A220 V 10~225 A		110V lub 220V	20%@110V160A220V225A	1/16~5/321,6~4,0 mm

CYKL PRACY

Znamionowy współczynnik wypełnienia odnosi się do ilości spawania, jaką można wykonać w określonym czasie.

ACDCTIG-225 ma współczynnik wypełnienia 60% przy 195A. Najłatwiej jest sprawdzić czas spawania w blokach

10 minut, a współczynnik wypełnienia jest procentem tych 10 minut. Jeśli spawasz przy 195A i współczynniku wypełnienia 60%, w ciągu 10 minut możesz spawać przez 6 minut z 4 minutami chłodzenia dla spawacza. Jeśli spawacz wyłączy się automatycznie, wentylator będzie nadal pracował, aby schłodzić

przegrzane komponenty. Gdy bezpieczna temperatura zostanie osiągnięta, spawarka automatycznie przełączy wyjście i spawarka zostanie ponownie włączona. Aby zwiększyć współczynnik wypełnienia, możesz zmniejszyć kontrolę natężenia prądu wyjściowego.

PRZED PODJĘCIEM DALSZYCH DZIAŁAŃ PRZECZYTAJ I ZROZUMIEJ WSZYSTKIE INSTRUKCJE I ŚRODKI OSTROŻNOŚCI.

To urządzenie emituje silne wysokie napięcie i ekstremalne ciepło, które może spowodować poważne oparzenia, rozczłonkowanie, porażenie prądem i śmierć. VEVOR nie ponosi odpowiedzialności za konsekwencje wynikające z celowego lub nieumyślnego niewłaściwego użycia tego produktu.

INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA

W niniejszej instrukcji dołączonej do produktu zamieszczono następujące, na etykiecie i wszystkich innych podanych informacjach wyjaśnienia:

DANGER

NIEBEZPIECZEŃSTWO oznacza niebezpieczną sytuację, która

, jeśli nie unikniemy, spowoduje śmierć lub poważne obrażenia.

WARNING

OSTRZEŻENIE oznacza niebezpieczną sytuację, która

, jeśli nie unikniemy, może spowodować śmierć lub poważne obrażenia.

OSTRZEŻENIE

UWAGA! Symbol używany w połączeniu z symbolem ostrzegawczym wskazuje na niebezpieczną sytuację, która może, jeśli nie unikniemy, skutkować niewielkimi lub umiarkowanymi obrażeniami.

UWAGA

Oznaczenie UWAGA stosuje się w odniesieniu do praktyk niezwiązanych z obrażeniami ciała.

PRZECZYTAJ INSTRUKCJE

Przed użyciem spawarki należy dokładnie przeczytać i zrozumieć niniejszą instrukcję. Zachowaj ją do wykorzystania w przyszłości.

NIEBEZPIECZEŃSTWO

PORAŻENIE PRĄDEM MOŻE ZABIĆ!

• Niewłaściwe użycie spawarki elektrycznej może spowodować porażenie prądem, obrażenia i śmierć! Przeczytaj wszystkie środki ostrożności opisane w instrukcji spawarki, aby zmniejszyć ryzyko porażenia prądem.
• Przed montażem, demontażem lub konserwacją spawarki należy odłączyć ją od zasilania. Dotyczy to również latarki, końcówki stykowej oraz podczas montażu i demontażu dysz.
• Zawsze noś suchą, ochronną odzież, skórzane rękawice spawalnicze i izolowane obuwie. Stosuj odpowiednią odzież wykonaną z trwałego i ognioodpornego materiału, chroniącą skórę. Jeżeli w obszarze spawania znajdują się inne osoby lub zwierzęta, stosuj ekrany spawalnicze, aby chronić osoby postronne przed niebezpieczeństwem iskrzenia.
• Zawsze używaj spawarki w czystym, suchym i dobrze wentylowanym pomieszczeniu. Nie używaj spawarki w miejscach o niskiej lub średniej wilgotności, mokrych lub o słabej wentylacji.
• Obwody elektrody i robocze (lub uziemienia) są elektrycznie „gorące”, gdy spawarka jest włączona. Nie dopuść, aby te „gorące” części zetknęły się z Twoją gołą skórą lub mokrym ubraniem.
• Odizoluj się od obwodu spawalniczego, używając mat izolacyjnych, aby zapobiec kontaktowi z powierzchnią roboczą.
• Przed rozpoczęciem prac elektrycznych należy upewnić się, że obrabiany przedmiot jest prawidłowo podparty i uziemiony.
• Zawsze mocuj zacisk uziemiający do spawanego elementu i jak najbliżej miejsca spawania. To da najmniejszy opór i najlepsze spawanie.

NIEBEZPIECZEŃSTWO

ISKRY SPAWALNICZE MOGĄ SPOWODOWAĆ POŻAR LUB WYBUCH!

• Spawanie elektryczne wytwarza iskry, które mogą być wyładowywane na znaczną odległość z dużą prędkością, zapalając łatwopalne lub wybuchające opary i materiały.
• Nie należy używać spawarki łukowej w miejscach, w których występują opary łatwopalne lub wybuchowe.
• Nie używać w pobliżu powierzchni palnych. Usuń wszystkie przedmioty łatwopalne w odległości 35 stóp od miejsca spawania.
• Podczas spawania zawsze trzymaj w pobliżu gaśnicę. Używaj koców spawalniczych do ochrony malowanych lub łatwopalnych powierzchni, uszczelek gumowych, silników itp.
• Upewnij się, że zasilacz ma odpowiednio dobrane okablowanie, aby poradzić sobie ze zużyciem energii.

OSTRZEŻENIE

POLA ELEKTROMAGNETYCZNE MOGĄ BYĆ ZAGROŻENIEM DLA ZDROWIA!

Pole elektromagnetyczne generowane podczas spawania łukiem elektrycznym może zakłócać działanie różnych urządzeń elektrycznych i elektronicznych, takich jak rozruszniki serca. Każda osoba korzystająca z takich urządzeń powinna przed przystąpieniem do jakichkolwiek prac spawalniczych skonsultować się z lekarzem.

Narażenie na działanie pól elektromagnetycznych podczas spawania może mieć inne, nieuniknione skutki dla zdrowia.

OSTRZEŻENIE PROMIENIE ŁUKU MOGĄ PALIĆ!

• Promienie łuku elektrycznego wytwarzają intensywne promieniowanie ultrafioletowe, które może poparzyć odsłoniętą skórę i spowodować uszkodzenie oczu. Używaj osłony z odpowiednim filtrem (minimum #11), aby chronić oczy przed iskrami i promieniami łuku podczas spawania lub obserwacji spawania łukiem otwartym (patrz ANSI Z49.1 i Z87.1 dotyczące norm bezpieczeństwa).
• należy używać odpowiedniej odzieży wykonanej z trwałego, ognioodpornego materiału, aby chronić skórę. Jeżeli w obszarze spawania znajdują się inne osoby lub zwierzęta, należy stosować osłony spawalnicze w celu ochrony osób postronnych przed iskrami i łukami elektrycznymi.

UWAGA: OPARY I GAZY SPAWALNICZE MOGĄ BYĆ ZAGROŻENIEM DLA ZDROWIA!

Dymy i gazy uwalniane podczas spawania są niebezpieczne. Nie wdychaj dymów wytwarzanych podczas spawania. Podczas spawania noś respirator zatwierdzony przez OSHA. - Zawsze pracuj w odpowiednio wentylowanym pomieszczeniu. - Nigdy nie spawaj materiałów powlekanych, w tym między innymi: kadmowanych, ocynkowanych,

Ołów

UWAGA: GORĄCY METAL I NARZĘDZIA MOGĄ SIĘ PALIĆ!

• Spawanie elektryczne nagrzewa metal i narzędzia do temperatur, które mogą spowodować poważne oparzenia!
• Podczas pracy z Eastwood lub innymi urządzeniami spawalniczymi należy używać rękawic i odzieży odpornej na ciepło. Nigdy nie dotykać schłodzonej powierzchni roboczej, końcówki palnika lub dyszy, aż do całkowitego ostygnięcia spawanej.

UWAGA: LATAJĄCE WIÓRY METALOWE MOGĄ SPOWODOWAĆ OBRAŻENIA!

• Szlifowanie i polerowanie powoduje wyrzucanie wiórów metalowych, pyłu, zanieczyszczeń i iskier z dużą prędkością. Aby zapobiec urazom oczu, należy nosić zatwierdzone okulary ochronne. - Podczas szlifowania lub polerowania należy nosić respirator zatwierdzony przez OSHA.
• Przed użyciem należy przeczytać wszystkie instrukcje dołączone do konkretnych szlifierek, polerek lub innych elektronarzędzi. Należy zapoznać się ze wszystkimi ostrzeżeniami dotyczącymi bezpieczeństwa elektronarzędzi.

WYMAGANE ELEMENTY

Przed rozpoczęciem korzystania ze spawarki TIG/MMA 205 ST CK, upewnij się, że posiadasz następujące rzeczy:

- Prawidłowo uziemiony wyłącznik automatyczny 1-fazowy 110/220 V AC, 50/60 Hz, 50 A.

UWAGA: Aby urządzenie działało prawidłowo i bezpiecznie, musi być uziemione!

- Czyste, bezprzewodowe, suche i dobrze wentylowane miejsce pracy.

- Niepalna koszula z długim rękawem lub kurtka spawalnicza - Wytrzymałe

rękawice spawalnicze

- Automatycznie przyciemniający się hełm spawalniczy zapewniający ochronę oczu podczas prac spawalniczych. Uwaga: MUSI być #1 1 Taki sam lub ciemniejszy.

- Dedykowane szczotki spawalnicze ze stali nierdzewnej do każdego spawanego materiału.

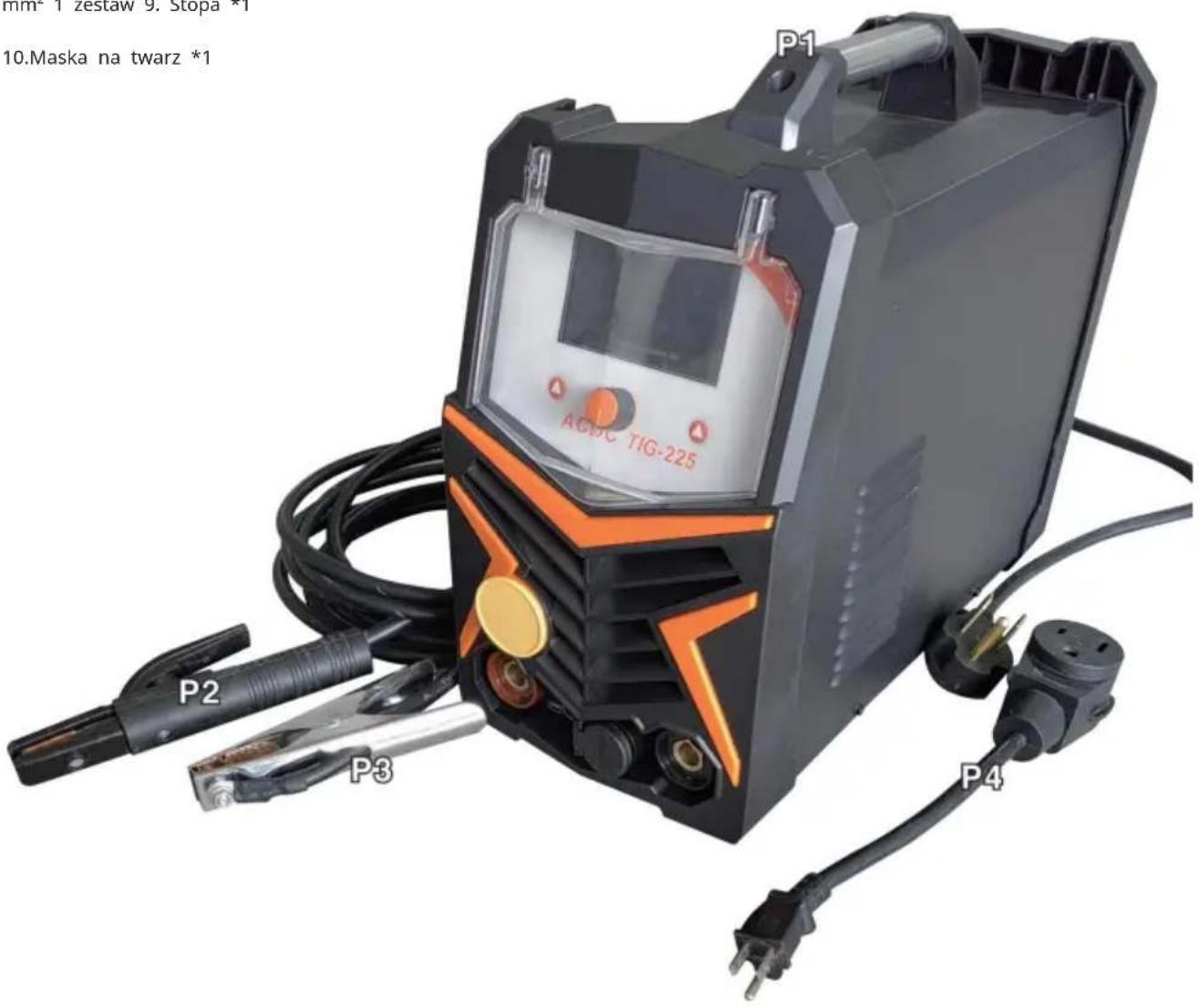

ZAWARTOŚĆ

Wyjmij wszystkie elementy z pudełka. Porównaj z listą poniżej, aby upewnić się, że jednostka jest kompletna.

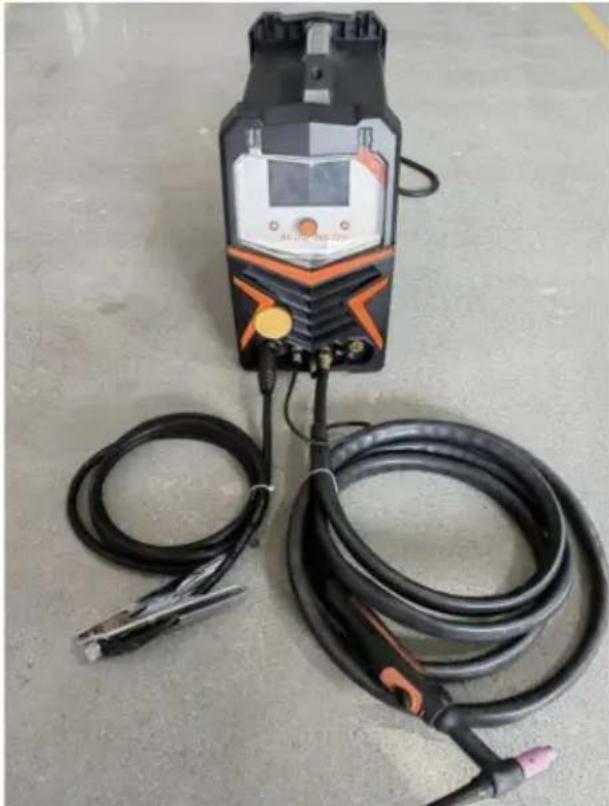

1. ACDC TIG-225
2. Przewód zasilający (maszyna z podwójnym zasilaniem) 3,2 m 25 mm² Zacisk uziemiający 300 A 1 zestaw 4,2 m 25 mm² szczypce spawalnicze elektryczne 3001 zestaw 5,3 m przewód powietrzny

*1 6. Opaska tchawiczo-krtaniowa *2

1. Miernik gazu do spawania łukiem

argonowym *1 8. Palnik spawalniczy TIG WP-17 13

mm² 1 zestaw 9. Stopa *1

1. Maska na twarz *1

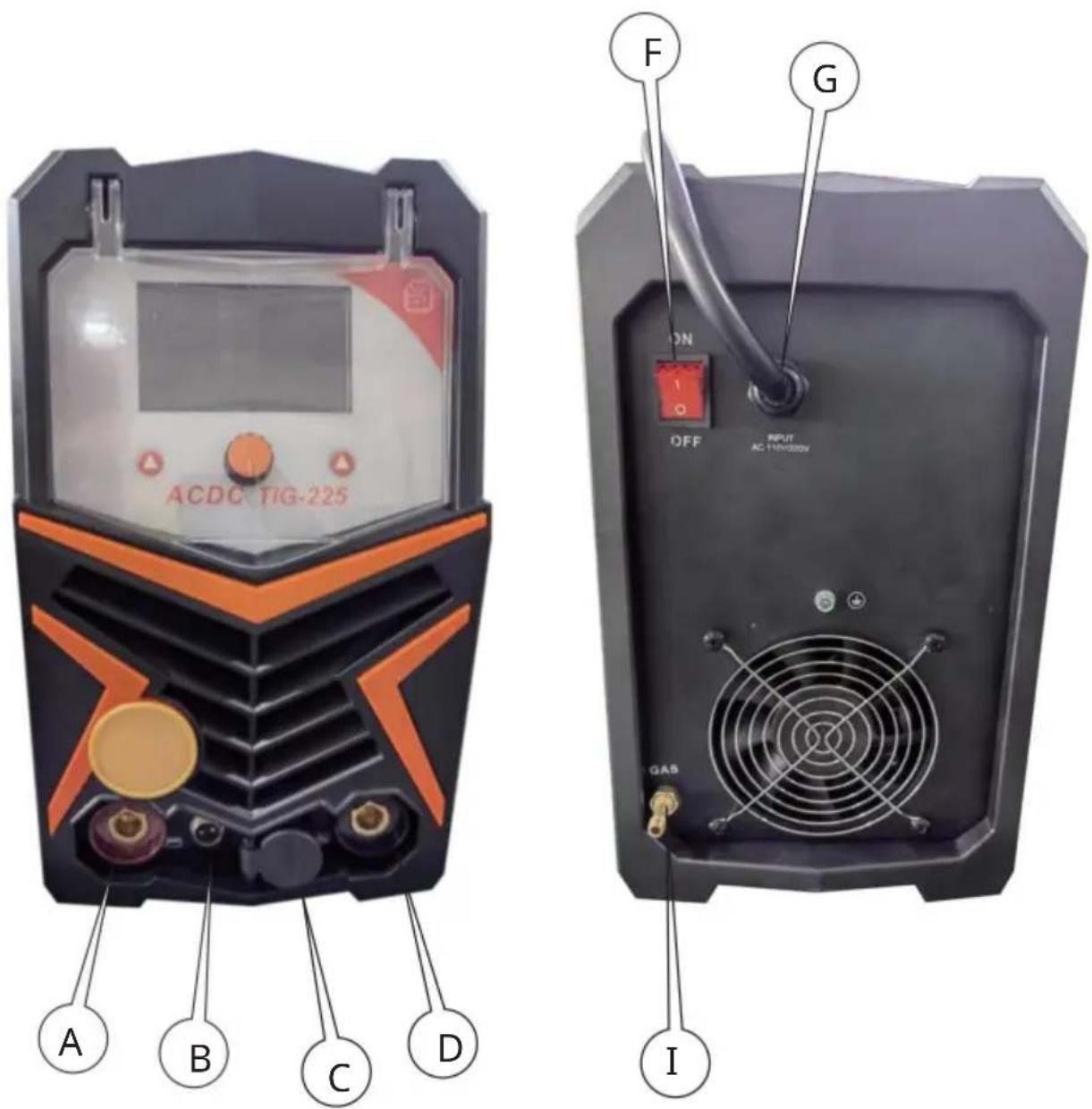

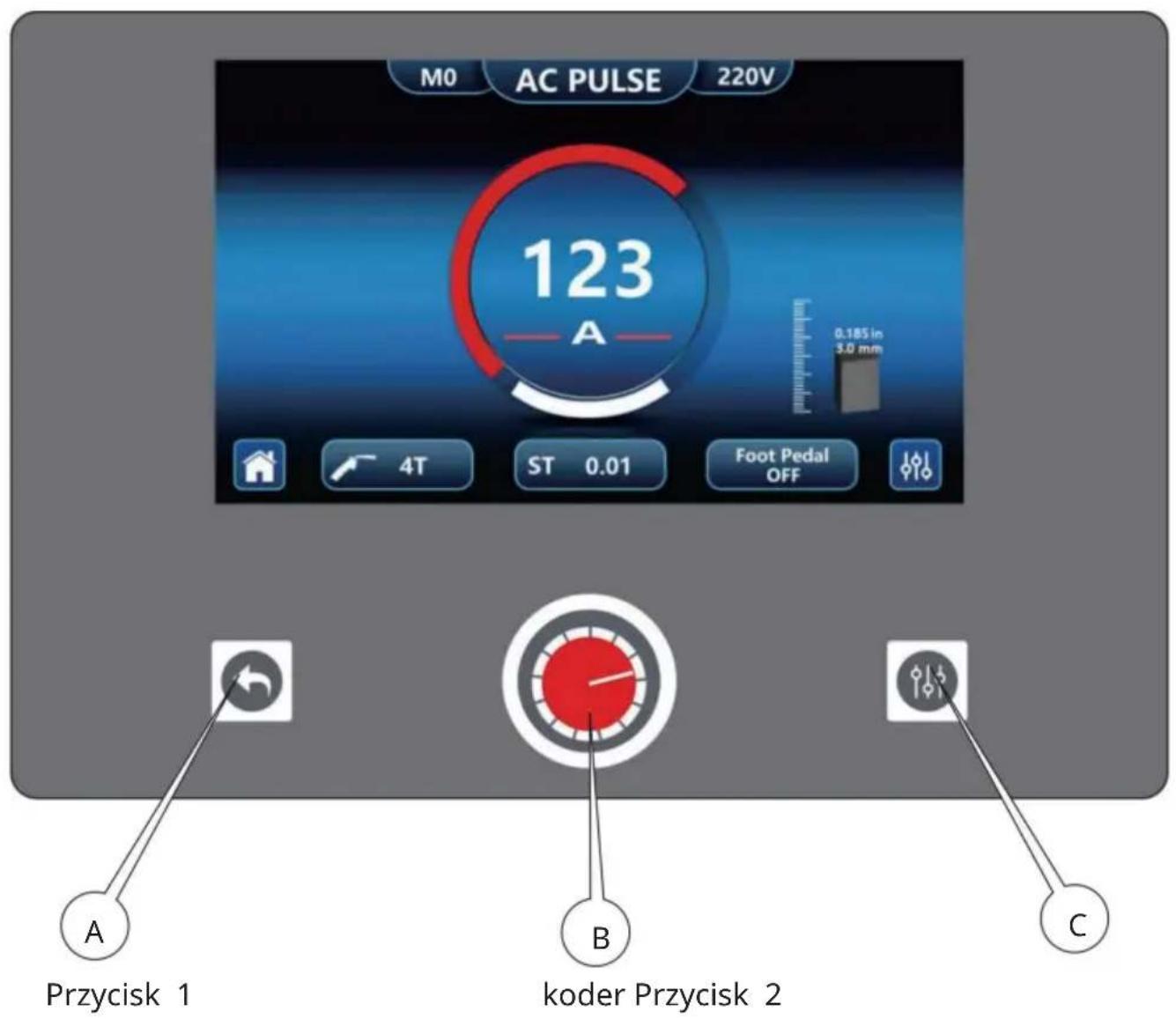

PANEL STEROWANIA I WYŚWIETLANIA

Kliknij przycisk, aby wybrać funkcję, która ma być stabilna Alarm na ekranie, np. zabezpieczenie termiczne

INSTRUKCJA OBSŁUGI PANELU OPERACJI

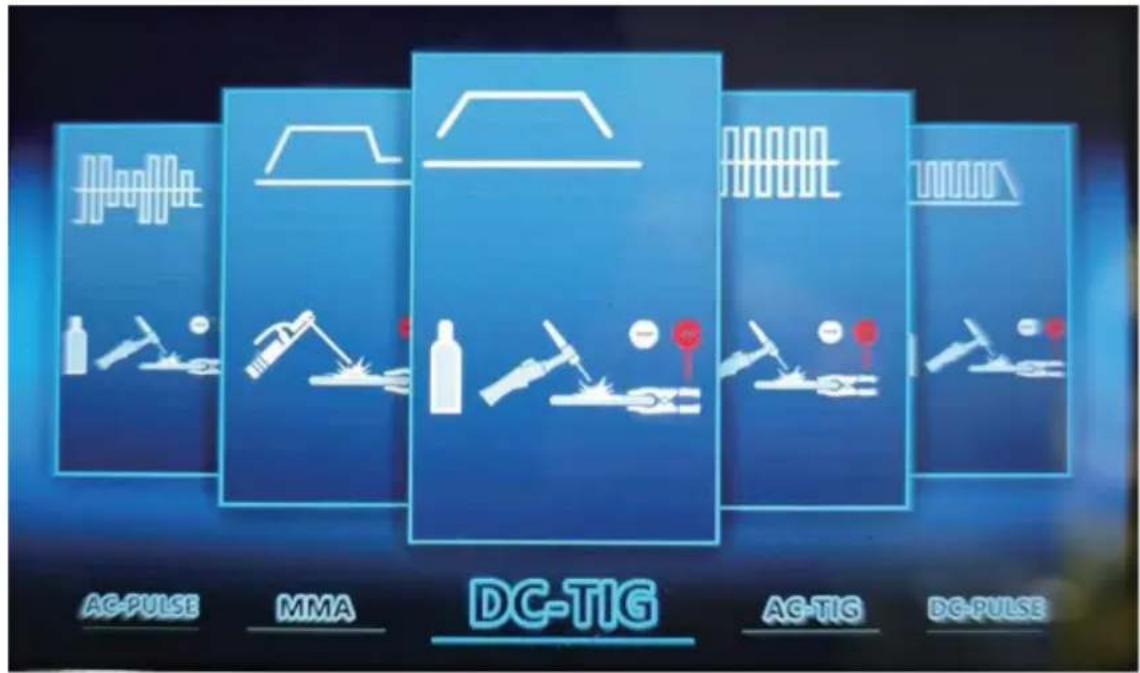

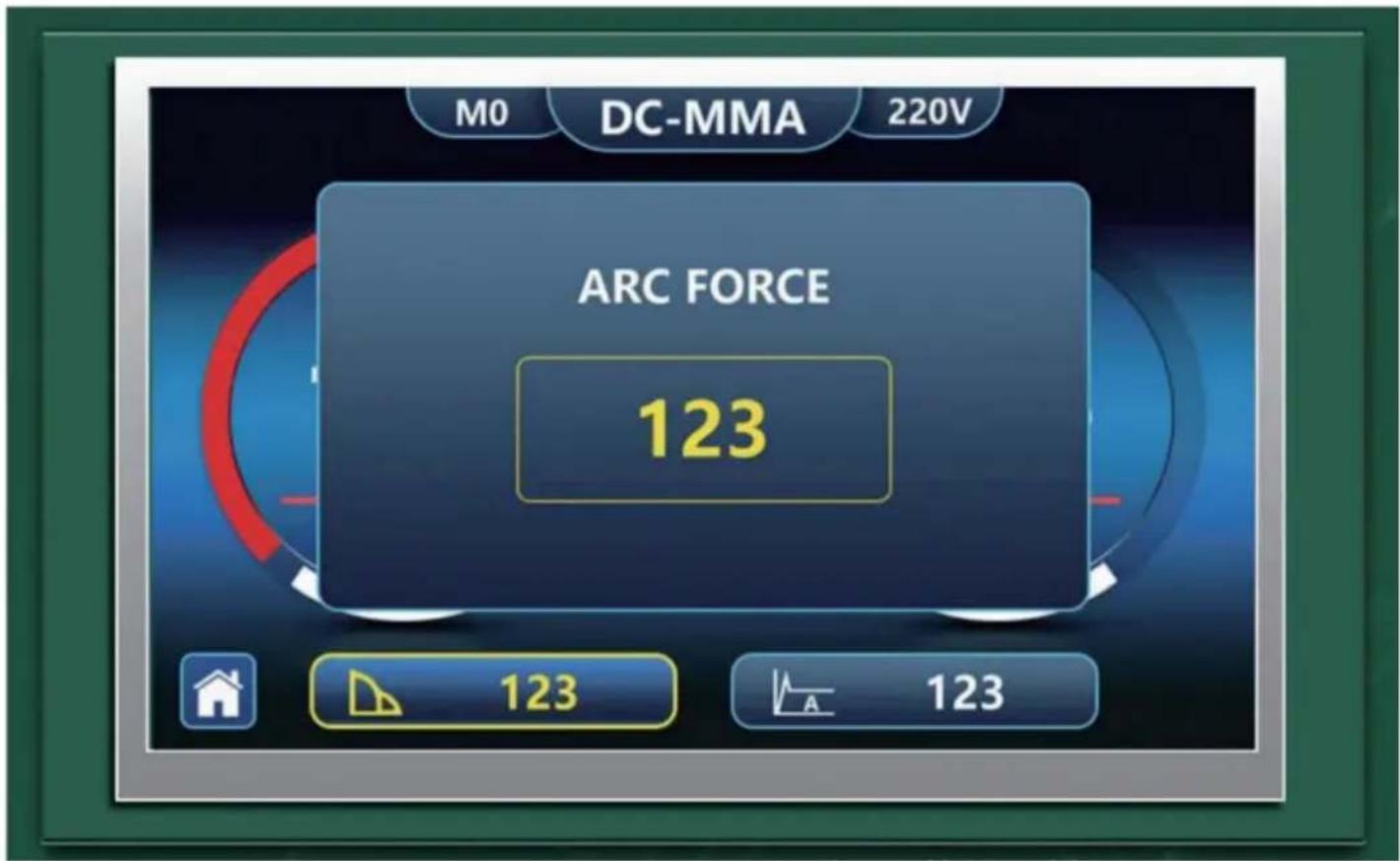

WYBÓR TYPU SPAWANIA

Enkoder obrotowy, cykl do wyboru 5 typów spawania: spawanie ręczne DC, spawanie DC, argonarc spawanie, spawanie łukiem argonowym AC, spawanie impulsowe DC, spawanie impulsowe AC.

Wybierz żądany rodzaj spawania i naciśnij enkoder, aby przejść do ekranu operacyjnego. Obraz wyświetlany na interfejsie wyboru rodzaju spawania jest następujący:

Wskaźnik MMA, wskaźnik stanu zasilania.

Wyświetlacz prądu i napięcia rzeczywistego.

Przycisk 1: Odpowiadający ikonie powrotu do interfejsu, naciśnij, aby powrócić do typu spawania. Interfejs wyboru.

Enkoder: obracaj, aby dostosować prąd, naciśnij enkoder i obracaj, aby wybrać tryb antyprzywierania, antywstrząsowy, prąd ciągu i prąd łuku, wybierz wymagane parametry regulacji

i naciśnij ponownie, aby wyświetlić okno regulacji, obróć enkoder, aby dostosować parametry, a na koniec naciśnij, aby potwierdzić i zamknąć okno podręczne (możesz nacisnąć przycisk w dowolnym momencie) czas podczas procesu regulacji 1 Wyjdź z bieżącego ustawienia parametrów; Jeżeli nie wykonasz jakąkolwiek operację podczas dostosowywania parametrów, nastąpi automatyczny powrót do aktualny stan regulacji po 5 sekundach.

FUNKCJA	PROMIEN REGULACJA WARTOŚCI DOMYŚLNEJ
Prąd DC	40-200	40	Regulacja enkodera
NA	WLACZONE, WYLACZONE	NA	Regulacja enkodera
PODWINOWAC	WLACZONE, WYLACZONE	NA	Regulacja enkodera
Siła łuku	0-60	0	Regulacja enkodera
GORACY Start	0-60	0	Regulacja enkodera

OPIS STRONY DZIAŁANIA DCTIG, ACTIG, DC PULSE, AC PULSE

Wskaźnik rodzaju spawania, wskaźnik stanu zasilania.

Wyświetlacz prądu i grubości blachy.

Przycisk 1: Odpowiadający ikonie powrotu do interfejsu, naciśnij, aby powrócić do rodzaju spawania. Interfejs wyboru.

Enkoder: Obróć prąd regulacji (automatycznie dopasuj grubość płyty), naciśnij enkoder i obracaj, aby wybrać tryb pracy, czas spawania punktowego, czas interwału, przełącznik pedałowy, wybierz wymagane parametry regulacji i naciśnij ponownie, aby wyświetlić okno regulacji, obróć enkoder, aby dostosować parametry, a na koniec naciśnij, aby potwierdzić i wyjdź z okna pop-up (możesz nacisnąć przycisk w dowolnym momencie podczas regulacji) proces 1 Wyjdź z bieżącego ustawienia parametrów; Jeżeli nie wykonasz żadnej operacji podczas po dokonaniu regulacji parametrów nastąpi automatyczny powrót do bieżącego stanu regulacji 5 sekund.

Przycisk 2: Wejdź do interfejsu ustawień złożonych, wejdź w przycisk wstecz 2, aby wybrać parametry, enkoder dostosuje wartość, naciśnij 1 aby powrócić do górnego interfejsu.

FUNKCJA	PROMIEŃ	REGULACJA WARTOŚCI	DOMYŚLNEJ
Aktualny	10-200	10	Regulacja enkodera

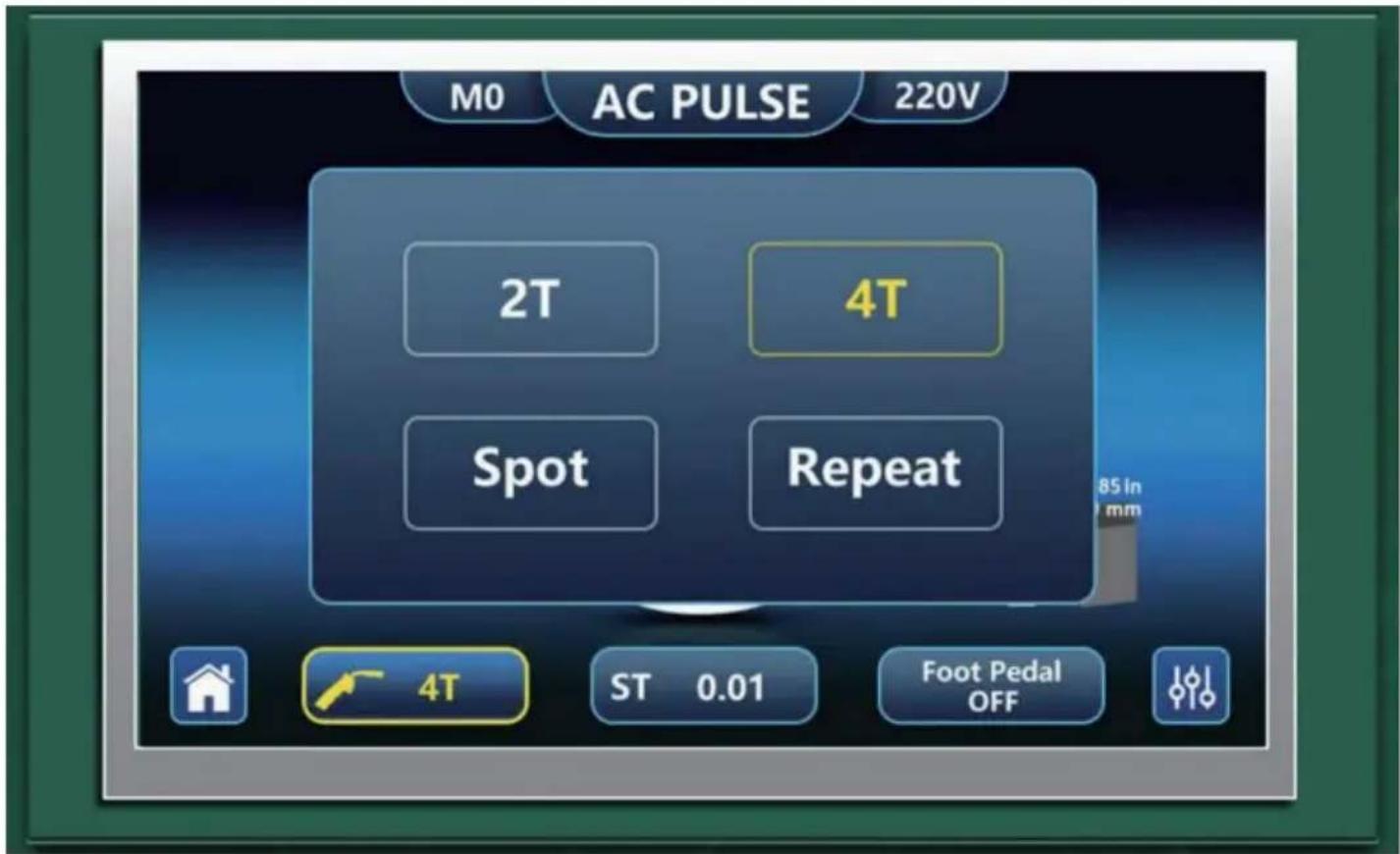

Tryb działania	2T, 4TMIEJSCE, POWTÓ RZ	2T	Regulacja enkodera
Czas na Spot	0,01 sek.-9,99 sek.	0,01 sek.	Regulacja enkodera
InterwałCzasu	0,01 sek.-9,99 sek.	0,01 sek.	Regulacja enkodera
Pedał nożny	WYŁĄCZONY, WŁĄCZONY	WYŁĄCZONY	Regulacja enkodera

FUNKCJA	PROMIEN	DOMYŚLNYWARTOŚĆ	WYBIERZ REGULUJ
Przepływ wstę pny	0-10	0	Przycisk2Wybierz	Koderregulacja
StartAmp	10-200	10	Przycisk2Wybierz	Koderregulacja
W góre stoku	0-10	0	Przycisk2Wybierz	Koderregulacja
Wzmacniacz spawalniczy	10-200	10	Przycisk2Wybierz	Koderregulacja
Zbocze w dół	0-10	0	Przycisk2Wybierz	Koderregulacja
Wzmacniacz końcowy	10-200	10	Przycisk2Wybierz	Koderregulacja
Przepływ końcowy	0-10	0	Przycisk2Wybierz	Koderregulacja

FUNKCJA	PROMIEN	DOMYŚLNY WARTOŚĆ	WYBIERZ REGULUJ
Przepływ wstę pny	0-10	0	Przycisk2Wybierz	Koder regulacja
StartAmp	10-200	10	Przycisk2Wybierz	Koder regulacja
W góre stoku	0-10	0	Przycisk2Wybierz	Koder regulacja
SzczytAmp	10-200	10	Przycisk2Wybierz	Koder regulacja
Puls Czę stotliwość	2-99,9	5	Przycisk2Wybierz	Koder regulacja
Wzmacniacz spawalniczy	10-200	10	Przycisk2Wybierz	Koder regulacja
Zbocze w dół	0-10	0	Przycisk2Wybierz	Koder regulacja
Szerokość impulsu	10-90	50	Przycisk2Wybierz	Koder regulacja
Wzmacniacz końcowy	10-200	10	Przycisk2Wybierz	Koder regulacja
Przepływ końcowy	0-10	0	Przycisk2Wybierz	Koder regulacja

TABELA PARAMETRÓW ACTIG

	PROMIENFUNKCJA	DOMYŚLNYWARTOŚĆ	WYBIERZ REGULUJ
Przepływ wstę pny	0-10	0	Przycisk2Wybierz	Koderregulacja
StartAmp	10-200	10	Przycisk2Wybierz	Koderregulacja
W góre stoku	0-10	0	Przycisk2Wybierz	Koderregulacja
Wzmacniacz spawalniczy	10-200	10	Przycisk2Wybierz	Koderregulacja
Zbocze w dół	0-10	0	Przycisk2Wybierz	Koderregulacja
Wzmacniacz końcowy	10-200	10	Przycisk2Wybierz	Koderregulacja
Przepływ końcowy	0-10	0	Przycisk2Wybierz	Koderregulacja
Czysta głę bia	50-150	100	Przycisk2Wybierz	Koderregulacja
Czysta szerokość	30-80	50	Przycisk2Wybierz	Koderregulacja
Czę stotliwość prądu przemiennego	20-200	20	Przycisk2Wybierz	Koderregulacja

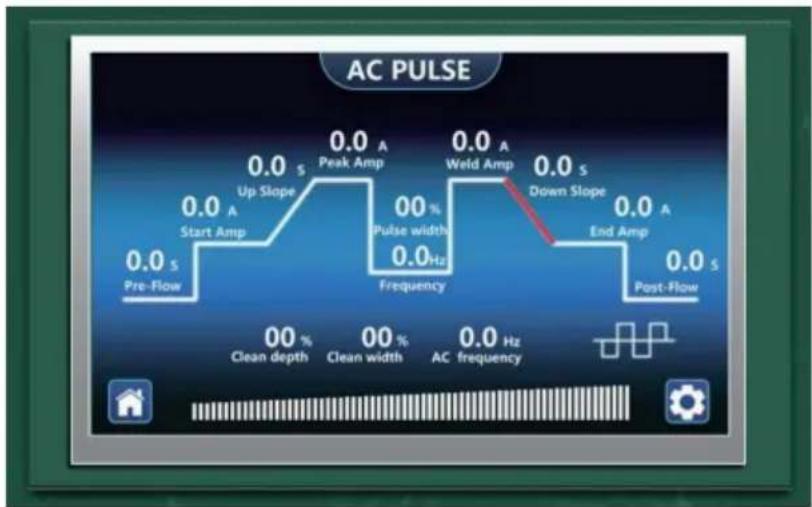

PARAMETRY PULSU AC

FUNKCJA	PROMIEN	DOMYŚLNY WARTOŚĆ	WYBIERZ REGULUJ
Przepływ wstę pny	0-10	0	Przycisk2Wybierz	Koder regulacja
StartAmp	10-200	10	Przycisk2Wybierz	Koder regulacja
W góre stoku	0-10	0	Przycisk2Wybierz	Koder regulacja
SzczytAmp	10-200	10	Przycisk2Wybierz	Koder regulacja
Puls Czę stotliwość	2-99,9	5	Przycisk2Wybierz	Koder regulacja
Szerokość impulsu	10-90	50	Przycisk2Wybierz	Koder regulacja
Wzmacniacz spawalniczy	10-200	10	Przycisk2Wybierz	Koder regulacja
Zbocze w dół	0-10	0	Przycisk2Wybierz	Koder regulacja
Wzmacniacz końcowy	10-200	10	Przycisk2Wybierz	Koder regulacja
Przepływ końcowy	0-10	0	Przycisk2Wybierz	Koder regulacja
Czysta głę bia	50-150	100	Przycisk2Wybierz	Koder regulacja
Czysta szerokość	30-80	50	Przycisk2Wybierz	Koder regulacja
Czę stodliwość prądu przemiennego	20-200	20	Przycisk2Wybierz	Koder regulacja

Dioda LED ochrony termicznej zapala się, gdy jednostka osiągnie maksymalną temperaturę wewnętrznych podzespołów. Dzieje się tak, gdy przekroczony zostanie cykl pracy.

Spawarka wyłączy się automatycznie, jednak wentylator będzie nadal pracował w celu schłodzenia przegrzanych podzespołów. Po osiągnięciu bezpiecznej temperatury obwód ochronny automatycznie włączy ponownie spawarkę.

A: interfejs wyjściowy dodatni B: interfejs przełącznika pistoletu

C: interfejs gazowo-elektryczny D: interfejs wyjściowy ujemny

E: Interfejs gazowy TIG F: Wyłącznik zasilania G: Przewód zasilający

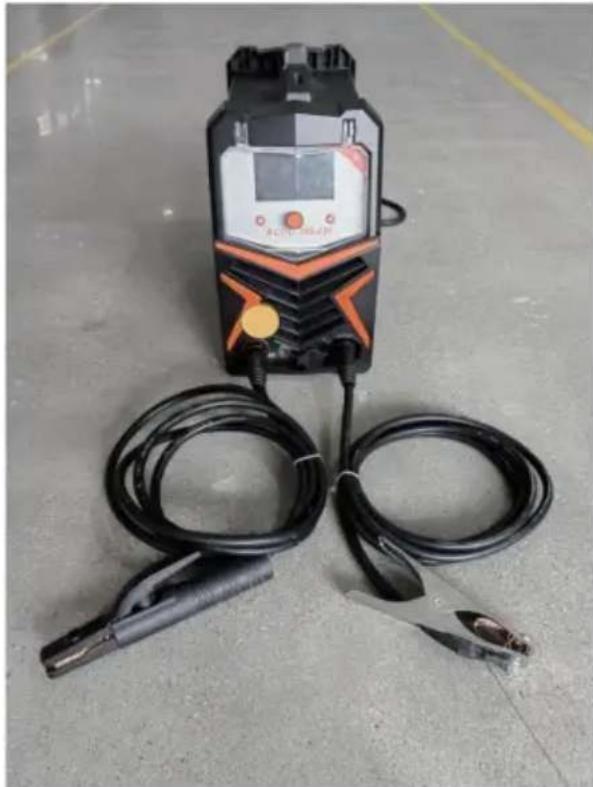

SPAWANIE RĘCZNE DEBUGOWANIE I DZIAŁANIE

1. Podłącz wtyczkę zasilającą i włącz urządzenie wyłącznikiem zasilania.
2. Podłącz szczypce spawalnicze do dodatniego portu wyjściowego i podłącz zacisk uziemiający do ujemnego portu wyjściowego.
3. Trzymaj przedmiot obrabiany za pomocą zacisku szlifierki.
4. Naciśnij przycisk trybu spawania, aby przełączyć do trybu spawania ręcznego.
5. Dostosuj pokrętło prądu, aby ustawić prąd w odpowiednim zakresie.
6. Dotknij elektrody i przedmiotu obrabianego za pomocą szczypiec spawalniczych i rozpocznij łuk spawalniczy.

SPAWANIE ŁUKIEM ARGONOWYM DEBUGOWANIE I DZIAŁANIE

1. Włącz zasilanie i włącz przełącznik zasilania.
2. Podłącz pistolet spawalniczy łukiem argonowym do interfejsu gazowo-elektrycznego spawarki i dokręć zgodnie z ruchem wskazówek zegara.
3. Włóż dwużyłową wtyczkę palnika do portu przełącznika latarki.
4. Podłącz szybkozłączkę zacisku uziemiającego do dodatniego końca wyjściowego spawarki i przytrzymaj przedmiot obrabiany za pomocą zacisku uziemiającego.
5. Naciśnij przycisk trybu spawania, aby przełączyć na tryb spawania łukiem argonowym.
6. Podłącz rurę gazową butli z gazem do portu gazowego do spawania łukiem elektrycznym na tylnym panelu i dokręć z opaską gardłową.
7. Obróć zawór butli tak, aby uzyskać odpowiednie ciśnienie spawania.
8. W zależności od grubości płyty, obróć pokrętło regulacji prądu, aby uzyskać odpowiedni prąd spawania.
9. Dotknij elektrodą wolframową spawarki przyłożoną do obrabianego przedmiotu i naciśnij przełącznik pistoletu, uchwyt i zaczyna się spawanie.

Wsparcie techniczne i certyfikat gwarancji

elektronicznej www.vevor.com/support

VEVOR®

TOUGH TOOLS, HALF PRICE
