WEB-T-38-6 - Veiligheidsuitrusting Vevor - Gratis gebruiksaanwijzing en handleiding

Producttype	Schokabsorberende lanyard (Energy Absorbing Lanyard)
Merk	Vevor
Model	WEB-T-38-6
Kleur	Geel
Nettogewicht	2 kg (4,4 pond)
Lengte	6 voet (1,83 m)
Hoofdmateriaal	Polyester (band), gelegeerd staal (metalen onderdelen), zinklaag
Breuksterkte	5.000 lb (22,2 kN)
Maximale stoppkracht	≤ 900 lb (4 kN)
Capaciteit (totaalgewicht)	130 tot 310 lb (59 tot 140 kg)
Maximale toegestane vrije val	6 voet (1,83 m) voor valbeveiliging; 2 voet (0,6 m) voor positionering
Normen	ANSI/ASSE Z359.13, EN 358:1999
Toepassingen	Terughouden, werkpositionering, ophanging, redding, valbeveiliging
Inspectiefrequentie	Voor elk gebruik; door een bevoegd persoon ten minste elke 6 maanden
Reiniging	Water en mild reinigingsmiddel, aan de lucht drogen (zonder warmte)
Opslag	Koele, droge, schone plaats, uit de buurt van zonlicht en chemische dampen
Repareerbaarheid	Reparatie alleen door een erkend Vevor-servicecentrum; afdanken na een val
Metalen onderdelen	Zelfsluitende karabijnhaken, D-ringen – sterkte ≥ 5.000 lb
Garantie	Elektronische garantie via www.vevor.com/support

Veelgestelde vragen - WEB-T-38-6 Vevor

Wat is het maximale gewicht dat de lanyard WEB-T-38-6 kan dragen?

Het totale gewicht (persoon, kleding, gereedschap) moet tussen 130 en 310 lb (59 tot 140 kg) liggen.

Hoe inspecteer ik de lanyard voor elk gebruik?

Controleer visueel op sneden, rafels, brandplekken, verkleuring, schimmel of chemische schade. Controleer de naden, labels (leesbaar) en de werking van de karabijnhaken. Gebruik de uitrusting niet als er een defect wordt geconstateerd.

Wat te doen na een val?

Alle uitrusting die de stoppkrachten van een val heeft ondergaan, moet onmiddellijk buiten gebruik worden gesteld en worden vernietigd, of ter reparatie naar Vevor worden teruggebracht. Gebruik het niet opnieuw.

Wat is de maximaal toegestane vrije valhoogte?

Voor een valbeveiligingstoepassing met een lanyard van 6 voet is de maximale vrije val 6 voet (1,83 m). Bij werkpositionering mag deze niet meer zijn dan 2 voet (0,6 m).

Hoe reinig en onderhoud ik de lanyard?

Reinig met water en een mild reinigingsmiddel. Afdrogen met een schone, droge doek en vervolgens ophangen om aan de lucht te drogen. Geen kunstmatige warmte gebruiken. Opslaan op een koele, droge plaats, uit de buurt van zonlicht.

Kan ik de lanyard gebruiken met andere componenten dan de genoemde?

Raadpleeg Vevor voordat u deze uitrusting gebruikt met componenten of subsystemen anders dan beschreven in de handleiding. Sommige combinaties kunnen de werking verstoren en de veiligheid in gevaar brengen.

Wat is de minimaal vereiste verankeringskracht?

Voor terughouden: 3.000 lb; werkpositionering: 3.000 lb; ophanging en redding: 2.500 lb per aangelijnde persoon. Verankeringen moeten deze minima respecteren.

Zijn de karabijnhaken compatibel met alle D-ringen?

De connectoren (haken, karabijnhaken, D-ringen) moeten ten minste 5.000 lb kunnen dragen en compatibel zijn in grootte, vorm en sterkte. Gebruik alleen zelfsluitende connectoren die volledig gesloten en vergrendeld zijn.

Hoe vaak moet de lanyard door een professional worden geïnspecteerd?

Een bevoegd persoon (anders dan de gebruiker) moet de lanyard ten minste elke zes maanden inspecteren, of vaker bij extreme omstandigheden. Inspecties moeten worden geregistreerd in een logboek.

Wat te doen als het label onleesbaar of ontbreekt?

Als de markeringen ontbreken of onleesbaar zijn, stel de uitrusting dan onmiddellijk buiten gebruik. De labels moeten gedurende de hele levensduur van het product leesbaar blijven.

GEBRUIKSAANWIJZING WEB-T-38-6 Vevor

Lees deze handleiding zorgvuldig door voordat u het product gebruikt. Als u dit niet doet, kan dit leiden tot ernstig letsel. BEWAAR DEZE HANDLEIDING

WAARSCHUWING:

Sla deze handleiding niet over. Lees de handleiding zorgvuldig door voordat u het apparaat gebruikt. Als u dit niet doet, kan dit ernstig letsel of de dood tot gevolg hebben.

Deze handleiding moet in zijn geheel worden gelezen en begrepen en worden gebruikt als onderdeel van het trainingsprogramma voor valbeveiliging.

Dit product maakt deel uit van een systeem voor persoonlijke beperking, werkpositionering, ophanging of redding. De gebruiker moet de instructies van de fabrikant voor elk onderdeel van het volledige systeem lezen en opvolgen. Deze instructies moeten aan de gebruiker van deze apparatuur worden verstrekt. De gebruiker moet deze instructies lezen en begrijpen, of ze laten uitleggen voordat hij dit apparaat gebruikt. Voor correct gebruik en onderhoud van dit product moeten de instructies van de fabrikant worden gevolgd. Wijzigingen of misbruik van dit product of het niet opvolgen van de instructies kunnen leiden tot ernstig letsel of de dood.

Deze instructies zijn bedoeld om te voldoen aan de instructies van de fabrikant zoals vereist door ANSI/ASSE Z359.13. De gebruiker moet de beperkingen van het juiste gebruik van de apparatuur volledig begrijpen.

Raadpleeg uw arts als er reden is om te twijfelen aan uw geschiktheid om de schok van een valstop veilig op te vangen. Leeftijd en conditie hebben een ernstige invloed op het vermogen van een werknemer om valpartijen te weerstaan. Zwangere vrouwen en minderjarigen mogen deze apparatuur niet gebruiken.

Informatie

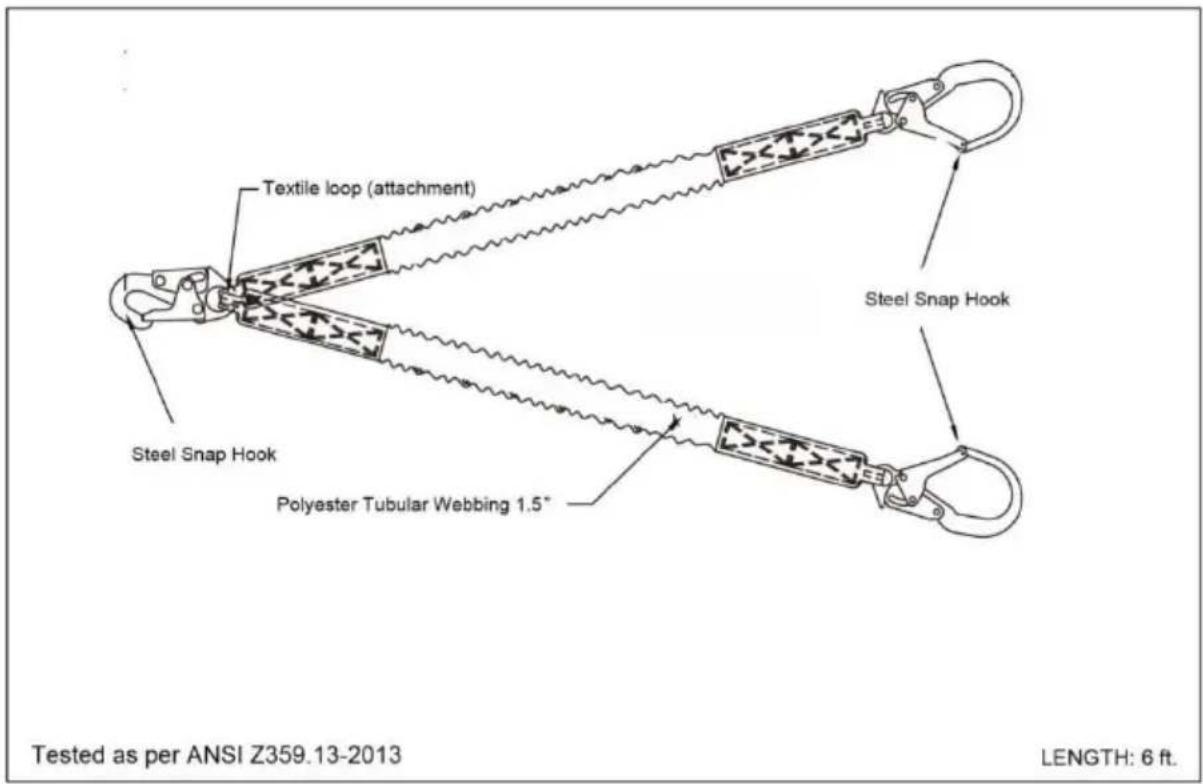

ONTWERP:	Y-vormige, 1,5 inch brede polyester buisvormige bar met energieabsorberende (6 ft.) polyesterband.
GEWEVEN BAND:	Polyester | Breedte: 1,5 inch ± 0,04 inch.
STIKGAREN:	Polyester met hoge sterktegraad.
METALEN COMPONENTEN:	Gelegeerd staal | Beplating: verzinkt | Afwerking: kogelgestraald | Breeksterkte: 5000 pond.
VITAAL TESTNALEVING:	Dynamische sterkte: De maximale breekkracht bedraa niet meer dan 900 lbs. in de lijn bij testen in een vanaf een hoogte van 1,80 meter, vastgemaakt aan testmassa van 282 lbs.
GEWICHT:	2 kg (4,4 lbs)

Model	TOUW-D-102-131
Kleur	Geel
Netto gewicht / kg	2
LijnLeidinggevende(ft)	6

Toepassingen:

Veiligheidssleutelkoorden zijn vervaardigd uit polyester/staal.

Inspectie, werk, constructie, sloop, onderhoud, olieproductie en redding in

besloten ruimtes. De maximale remkracht en maximale verlenging/maximale inzetafstand van de persoonlijke energieabsorber, indien dynamisch getest in overeenstemming met de vereisten van ANSI Z359.13, zijn als volgt. Zie voor toepassingen.

A. Terughoudendheid: Het koord wordt gebruikt om te voorkomen dat de gebruiker een gevaar bereikt, zoals werkzaamheden aan de voorrand. B. Werkpositionering: Het koord wordt gebruikt om de gebruiker te positioneren en te ondersteunen (met een harnas of lichaamsgordel) in een werkpositie, zoals glazenwassen of staalarbeiders. C. Ophanging: Het koord (doorgaans een Y-type) wordt gebruikt met een ander ondersteuningssysteem om de gebruiker verticaal op te hangen of te vervoeren, zoals in een Easy Seat. Geen verticale vrije val mogelijk. D. Redding: Het koord (doorgaans een Y-type) wordt gebruikt om een persoon op te halen bij een reddingsactie, zoals het redden en terughalen uit een ruimte. Er is geen verticale vrije val mogelijk. E. Valbeveiliging: De D-ringverlenging wordt in lijn met een persoonlijk valbeveiligingssysteem gebruikt om te helpen bij de bevestiging aan het systeem.

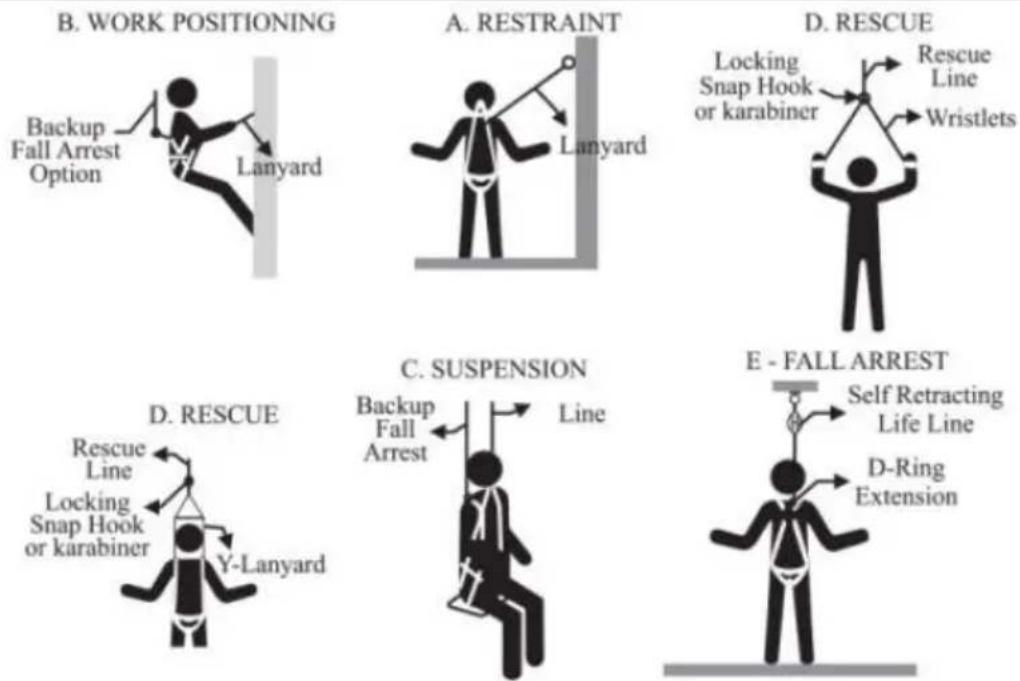

Figuur 1 voor toepassingen. Opmerking: De valbeveiligingstoepassing is alleen voor de D-ringverlenging.

Beperkingen:

De volgende toepassingsbeperkingen moeten worden onderkend en overwogen voordat u dit product gebruikt:

G. Capaciteit: Deze uitrusting is bedoeld voor gebruik door personen met een gecombineerd gewicht (persoon, kleding, gereedschap, enz.) binnen het bereik van 130 lbs - 310 lbs. B. Vrije val: Vanglijnen die worden gebruikt voor werkpositioneringstoepassingen moeten zo worden gemonteerd dat elk risico tot een minimum wordt beperkt, met een verticale vrije val. In geen geval mag de potentiële vrije val groter zijn. Voor situaties waarin de vrije val meer dan 60 cm kan bedragen, moet een valstopsysteem worden gebruikt. Als de D-ringverlengingsconstructies worden gebruikt in combinatie met een zelfoprollende reddingslijn of een

energieabsorberende vanglijn bij een valstoptoepassing, moet bij het berekenen van de vrije valafstand en de lengte van de D-ringverlengingsconstructie rekening worden gehouden met de lengte van de D-ringverlengingsconstructie, vereist voor valvrijheid.

C. Valafstand: Zorg altijd voor een valafstand voordat u vanglijnen gebruikt die zijn uitgerust met het Palmer Safety SHOCK Pack. Als er valgevaar bestaat en enige verankering zich onder de bevestigingspunten op het harnas bevindt, is het essentieel om een vanglijn te gebruiken die voorzien is van een energieabsorber. Voordat u een schok gebruikt, als u een absorberende vanglijn gebruikt, controleer dan of er voldoende valruimte onder de gebruiker is om botsingen met de constructie of de grond te voorkomen. Zie Figuur 2.

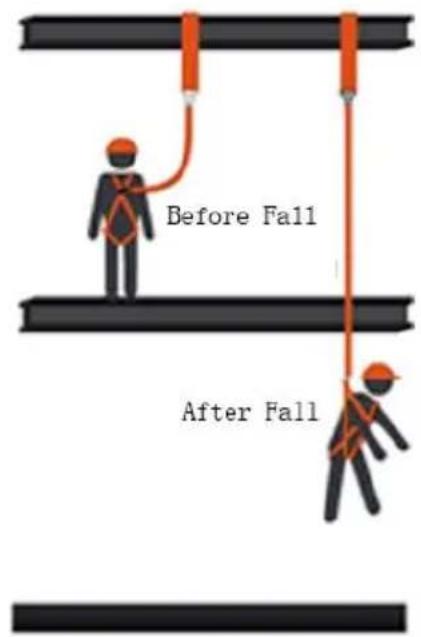

Figuur 2 Valopruiming

ENERGIE-ABSORBERENDE VANGLIJN VALRUIMTE

D. Back-up valstopsysteem: Voor sommige toepassingen van deze apparatuur is mogelijk het gebruik van een back-up valstopsysteem vereist, zoals bij een Y-lijn om een persoon in een Easy Seat op te hangen. E. Fysieke en milieurisico's: Bij gebruik van deze apparatuur in gebieden met fysieke of milieurisico's kunnen aanvullende voorzorgsmaatregelen nodig zijn om de kans op letsel bij de gebruiker of schade aan de apparatuur te verkleinen. Gevaren kunnen omvatten, maar zijn niet beperkt tot; hitte, chemicaliën, corrosieve omgevingen, hoogspanningsleidingen, gassen, bewegende machines en scherpe randen. Neem contact op met Palmer Safety als u vragen heeft over het gebruik van deze apparatuur op plaatsen waar fysieke of ecologische gevaren bestaan.

SYSTEEMVEREISTEN:

19) Compatibiliteit van connectoren:

Verbindingsstukken (haken, karabijnhaken en D-ringen) moeten een draagvermogen van ten minste 5.000 lbs hebben (22,2 kN). Connectoren

moeten compatibel zijn met de verankering of andere systeemcomponenten. Gebruik geen apparatuur die niet compatibel is. Niet-compatibele connectoren kunnen onbedoeld losraken.

20) Verbindingen maken:

Bij deze uitrusting worden uitsluitend zelfborgende karabijnhaken en karabijnhaken gebruikt. Gebruik alleen connectoren die geschikt zijn voor elke toepassing. Zorg ervoor dat alle aansluitingen compatibel zijn qua grootte, vorm en sterkte. Gebruik geen apparatuur die niet compatibel is. Zorg ervoor dat alle connectoren volledig gesloten en vergrendeld zijn.

21) Verankeringssterkte:

De vereiste verankeringssterkte is afhankelijk van het toepassingstype. Hieronder volgen richtlijnen voor sommige toepassingstypen:

A. Terughoudendheid: Verankeringen moeten minimaal 3.000 lbs kunnen dragen per persoon aangesloten.

B. Werkpositie: Verankeringen moeten minimaal 3.000 lbs kunnen dragen per persoon aangesloten, of ontworpen, geïnstalleerd en gebruikt onder toezicht van een gekwalificeerd persoon als onderdeel van een compleet systeem, met behulp van een veiligheidsfactor van minimaal twee.

C. Ophanging: Verankeringen moeten minimaal 2.500 lbs kunnen dragen per persoon gehecht.

D. Redding: Verankeringen moeten minimaal 2.500 kg draagvermogen ondersteunen per persoon gehecht.

BEDIENING EN GEBRUIK:

Plan uw veiligheids-, werkpositionerings-, ophang- of reddingssysteem voordat u met uw werk begint. Houd op elk moment tijdens het gebruik rekening met alle factoren die van invloed zijn op uw veiligheid.

Wanneer u uw systeem plant:

A. Voor werkpositioneringssystemen moet de verankeringslocatie zo worden gekozen dat de vrije val tot 60 cm wordt beperkt, het risico op slingerval wordt verminderd en wordt voorkomen dat er tijdens een val een voorwerp wordt

geraakt.

B. Vrije val: Afhankelijk van het type vanglijn en de toepassing is de toegestane vrije val voor een vanglijn van 1,80 meter. De maximale toegestane vrije val is meter. C. Valvrijheid: Mocht er zich een val voordoen, dan moet er voldoende vrije ruimte in het valgebied zijn om de val eerder te kunnen stoppen dan de grond of andere voorwerpen raken. D. Back-up valbeveiliging: Sommige ophangings- en

werkpositioneringstoepassingen van deze apparatuur vereisen mogelijk een back-up valstopsysteem en onafhankelijke valstopverankering.

E. Scherpe randen: Vermijd werken op plaatsen waar het koord, het subsysteem of andere systeemcomponenten in contact zullen komen met onbeschermde scherpe randen of deze opnieuw schuren. Draai het koord niet om een kleine diameter structurele leden. Als u met deze apparatuur in de buurt van scherpe randen werkt, en dit is onvermijdelijk, dan moet er bescherming tegen snijden zijn aangebracht door een zwaar kussen of ander middel over de blootgestelde scherpe rand te gebruiken. F. Redding: Mocht er zich een val voordoen, dan moet de gebruiker (werkgever) over een reddingsplan beschikken en over de middelen beschikken om dit uit te voeren. G. Na een val: Alle apparatuur die is blootgesteld aan de krachten van het tegenhouden van een val moet onmiddellijk buiten gebruik worden gesteld en vernietigd. Neem contact op met een door de fabriek erkend servicecentrum voor reparatie.

WAARSCHUWING: Wijzig deze apparatuur niet en gebruik deze niet opzettelijk verkeerd. Raadpleeg VEVOR wanneer u deze apparatuur gebruikt in combinatie met andere componenten of subsystemen dan die beschreven in deze handleiding. Sommige combinaties van subsystemen en componenten kunnen de werking van deze apparatuur verstoren. Wees voorzichtig wanneer u deze apparatuur gebruikt in de buurt van bewegende machines, elektrische gevaren, chemische gevaren en scherpe randen.

apparatuur vóór elk gebruik zorgvuldig om er zeker van te zijn dat deze in staat verkeert. Controleer op versleten of beschadigde onderdelen. Zorg ervoor

dat alle hardware aanwezig en veilig is. Inspecteer op scherpe randen, bramen, scheuren of corrosie. Zorg ervoor dat zelfborgende karabijnhaken of karabijnhaken goed werken. Inspecteer het touw of de band op slijtage, snijwonden, brandwonden, gerafelde randen, breuken of andere schade. Gebruik het niet als uit de inspectie blijkt dat er sprake is van een onveilige situatie

INSPECTIE

Frequentie:

Inspecteer de apparatuur vóór elk gebruik visueel.

Het koord moet bij voorkeur elke zes maanden of minstens jaarlijks worden geïnspecteerd door een bevoegd persoon, anders dan de gebruiker. Volg de instructies van de fabrikant voor de bijbehorende uitrusting (harnas, werkstoel, enz.) die wordt gebruikt in uw veiligheids-, werkpositionerings-, ophangings- of reddingssysteem.

Inspectiestappen:

Inspectiecriteria voor de apparatuur moeten worden vastgesteld door de gebruikersorganisatie en de inspectiecriteria moeten gelijk zijn aan of hoger zijn dan de criteria vastgelegd in de norm ANSI/ASSE Z359.13 of de instructies van de fabrikant.

BELANGRIJK:

De training moet worden gegeven zonder dat de cursist wordt blootgesteld aan valgevaar. De training moet periodiek worden herhaald.

Inspectiecriteria omvatten:

Afwezigheid of onleesbaarheid van markeringen.

Afwezigheid van elementen die de vorm, pasvorm of functie van de uitrusting beïnvloeden.

Inspecteer de hardware van het koord (karabijnhaken, verstellers, vingerhoeden, spreidstang, enz.). Deze artikelen mogen niet beschadigd, gebroken of vervormd zijn en mogen geen scherpe randen, bramen, scheuren, versleten onderdelen of corrosie vertonen. Zorg ervoor dat de verbindingshaken goed werken. De

haakpoorten moeten vrij kunnen bewegen en vergrendelen bij het sluiten.

BELANGRIJK: Als deze apparatuur is blootgesteld aan krachten als gevolg van het stoppen van een val, moet deze onmiddellijk buiten gebruik worden gesteld, worden vernietigd of worden teruggestuurd naar VEVOR voor eventuele reparatie. Bij extreme werkomstandigheden (zware omstandigheden, langdurig gebruik, enz.) kan het nodig zijn de frequentie van de inspecties te verhogen.

Inspecteer de singelband:

Het materiaal moet vrij zijn van gerafelde, gesneden of gebroken vezels.

Controleer op scheuren, schaafwonden, schimmels, brandwonden of verkleuring.

Inspecteer het stiksel.

Controleer op getrokken of afgeknipte steken. De band moet vrij zijn van knopen, overmatig vuil, zware verfophopingen en roestvlekken. Controleer op chemische of hitteschade, aangegeven door bruine, verkleurde of broze plekken. Controleer op ultraviolette schade, aangegeven door verkleuring en de aanwezigheid van splinters of splinters op het oppervlak van de band. Het is bekend dat al deze factoren de sterkte van de band verminderen. Beschadigde of twijfelachtige banden moeten worden vervangen.

Inspecteer de etiketten.

Alle labels moeten aanwezig en volledig leesbaar zijn. Noteer de inspectiedatum en -resultaten in het inspectielogboek. Als bij inspectie een gebrekkige toestand aan het licht komt, stel het apparaat dan onmiddellijk buiten gebruik en vernietig het, of neem contact op met een door de fabriek erkend servicecentrum voor reparatie.

ONDERHOUD, SERVICE EN OPSLAG:

Maak het koord schoon met water en een milde oplossing van schoonmaakmiddel. Veeg de hardware af met een schone, droge doek en hang hem aan de lucht te drogen. Forceer het drogen niet met hitte. Als u vragen heeft over het repareren van deze apparatuur, of meer informatie wenst, neem dan contact op met VEVOR. Een overmatige ophoping van vuil, verf, enz. kan ervoor zorgen dat de vanglijn niet goed werkt, en in ernstige gevallen kan de band zo verslechteren dat deze verzwakt is en buiten gebruik moet worden gesteld.

Als u vragen heeft over de staat van uw leeflijn of twijfelt over de ingebruikname, neem dan contact op met VEVOR.

Aanvullende onderhoud- en serviceprocedures (d.w.z. vervangingsonderdelen) moeten worden uitgevoerd door een door de fabriek geautoriseerd servicecentrum. De machtiging moet schriftelijk zijn.

Apparatuur die onderhoud nodig heeft of gepland is voor onderhoud, wordt als "onbruikbaar" gemarkeerd en buiten gebruik gesteld.

Bewaar het koord in een koele, droge, schone omgeving en niet in direct zonlicht. Vermijd gebieden waar chemische dampen kunnen voorkomen. Inspecteer het koord grondig na langdurige opslag.

Inspectie- en onderhoudslogboek.

ETIKETTERING EN ALGEMENE MARKERINGSVEREISTEN:

De markeringen zijn in het Engels.

De leesbaarheid en bevestiging van de vereiste markeringen moeten blijven bestaan gedurende de levensduur van het onderdeel, subsysteem of systeem dat wordt gemarkeerd.

Apparatuur moet worden gemarkeerd met het volgende:

Productmodel; jaar van fabricage; naam of logo van de fabrikant; capaciteitsbeoordeling; instructies van de fabrikant voor het gebruik van apparatuur en waarschuwingen die moeten worden gevolgd om contact met scherpe randen en schurende oppervlakken te voorkomen en alleen compatibele verbindingen te maken; constructiemateriaal; lengte van uitrusting; maximale rek, gemiddelde remkracht, maximale vrije valafstand; de persoonlijke energieabsorber van 1,80 meter vrije val is gemarkeerd in zwarte opdruk op

contrasterende witte achtergrond met tekstlettertypen die voldoen aan de normen.

HOE LANYARD TE VERWIJDEREN:

Wanneer het koord niet meer geschikt is of in geval van slijtage, dient u het onmiddellijk weg te gooien.

Opleiding:

Deze apparatuur moet worden gebruikt door personen die goed zijn opgeleid in de juiste toepassing en het juiste gebruik ervan.

Het is de verantwoordelijkheid van alle gebruikers van deze apparatuur om de instructies te begrijpen en getraind te zijn in de juiste installatie, het gebruik en het onderhoud van deze apparatuur. Deze personen moeten zich bewust zijn van de gevolgen van onjuiste installatie of gebruik van deze apparatuur. Deze gebruikershandleiding is geen vervanging voor een uitgebreid trainingsprogramma. Om de vaardigheid van de gebruikers te garanderen, moet er periodiek training worden gegeven.

CONTROLEKAART

Het wordt aanbevolen om het koord door een bevoegd persoon te laten inspecteren en onderzoeken op eventuele schade of defecten indien nodig, maar minstens één keer per jaar. De waarnemingen moeten in de onderstaande tabel worden vastgelegd. Als dergelijke beschadigingen worden geconstateerd, moet het koord onmiddellijk worden vervangen. De vanglijn mag uitsluitend worden gebruikt binnen een werkpositioneringssysteem, overeenkomstig EN 358:1999. De gebruiksaanwijzingen van de afzonderlijke componenten moeten in acht worden genomen.

SERVICE- EN INSPECTIEOVERZICHT

SERIAL NUMBER:
MODEL NUMBER:
DATE PURCHASED:	DATE OF FIRST USE:

Geïmporteerd naar AUS: SIHAO PTY LTD, 1 ROKEVA

STREET EASTWOOD NSW 2122 Australië

Geïmporteerd naar de VS: Sanven Technology Ltd., Suite 250, 9166
